向关联设备发送 RPC 请求

ThingsBoard 支持从服务端向设备发送远程过程调用 RPC，反之亦可。
本教程演示如何使用 Rule Engine 向关联设备发送 RPC 请求。

使用场景
前置条件
模型定义
消息流
配置 Rule Chain
- 新建 Rule Chain（Tutorial of RPC Call Request）
  - 添加所需节点
如何验证 Rule Chain
配置 Dashboards
另请参阅
下一步

使用场景

假设有如下场景：

你有如下设备接入 ThingsBoard：
- Wind Direction Sensor.
- Rotating System.
同时还有一个资产：
- Wind Turbine.
你希望向 Rotating System 发起 RPC request，并根据风向调整 Wind Turbine 的方向。
该 RPC 调用包含两个属性：
- method: spinLeft or spinRight.
- params: value.

*Note:*
将 Rotating System 向左或向右旋转时，需要选择更快且更优的方向，以确保风向与风机方向之间的夹角不超过 5 度。

前置条件

请确保已完成以下指南并阅读所列文章：

Getting Started 指南。
Rule Engine Overview.

模型定义

Wind Turbine 上安装了两个设备：Wind Direction Sensor 和 Rotating System。

Wind turbine 表示为一个 Asset，名称 Wind Turbine，类型 Wind turbine。
Wind Direction Sensor 表示为一个 Device，名称 Wind Direction Sensor，类型 Direction Sensor。
Rotating System 表示为一个 Device，名称 Rotating System，类型 Rotating System。
创建类型为 Contains 的关系：
- 从 Wind Turbine 到 Wind Direction Sensor；
- 从 Wind Turbine 到 Rotating System。
创建类型为 Uses 的关系：
- 从 Rotating System 到 Wind Direction Sensor。

消息流

本节说明本教程中各节点的作用：

Node A: message type switch node.
- 按消息类型路由入站消息。
Node B: save time series node.
- 将来自 Wind Direction Sensor 与 Rotating System 的 telemetry 存入数据库。
Node C: related device attributes.
- 读取关联设备 Wind Direction Sensor 的源 telemetry windDirection，并以 windDirection 写入 Message metadata。
Node D: change originator node.
- 将 originator 从设备 Wind Direction Sensor 与 Rotating System 切换为关联 Asset Wind Turbine，后续消息按来自 Asset 处理。
Node E: save time series node.
- 将来自 Asset Wind Turbine 的 telemetry 存入数据库。
Node F: transformation script.
- 将原始消息转换为 RPC request 消息。
Node G: filter script node.
- 检查入站消息的 msgType 是否为 RPC message。
Node H: rpc call request node.
- 读取消息 payload，并将其作为请求发送给 Rotating System。

配置 Rule Chain

下图展示了 Tutorial of RPC Call Request Rule Chain 的结构：

下载并导入上述 rule chain 对应的 json file。
不要忘记将新 rule chain 标记为 “root”。

你也可以从零创建该 Rule Chain，下文将说明具体步骤。

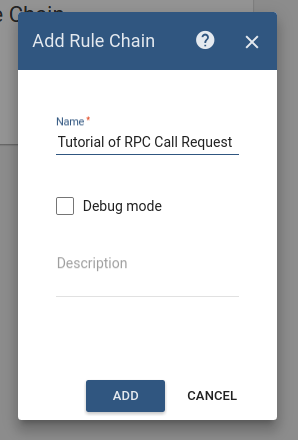

新建 Rule Chain（Tutorial of RPC Call Request）

Go to Rule Chains -> Add new Rule Chain
Enter the Name field as Tutorial of RPC Call Request, then click the ADD button.

新 Rule Chain 创建完成后，不要忘记标记为 “root”。

添加所需节点

在本教程中，你需要创建 8 个节点，具体如下：

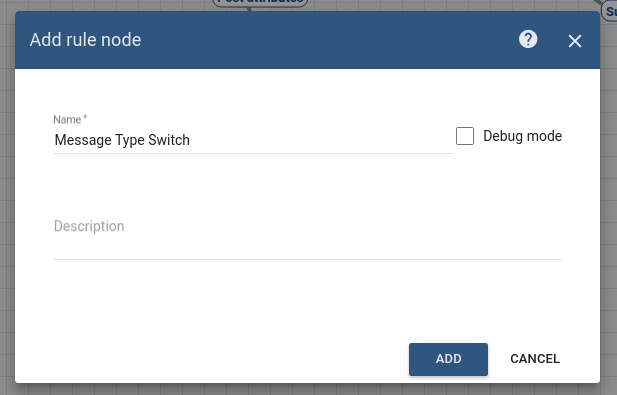

Node A: Message Type Switch

Add the Message Type Switch node and connect it to the Input node.
该节点会按消息类型路由入站消息，本教程中为 POST_TELEMETRY_REQUEST。
Enter the Name field as Message Type Switch.

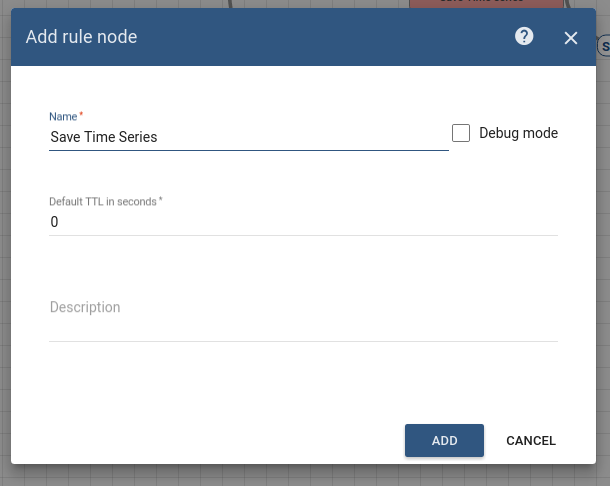

Node B: Save TimeSeries

Add the Save TimeSeries node and connect it to the Message Type Switch node with a relation type Post telemetry.
该节点会将入站消息 payload 的 TimeSeries 数据存入数据库，并关联到 Message Originator 标识的设备，即 Wind Direction Sensor 和 Rotating System。
Enter the Name field as Save Time Series.

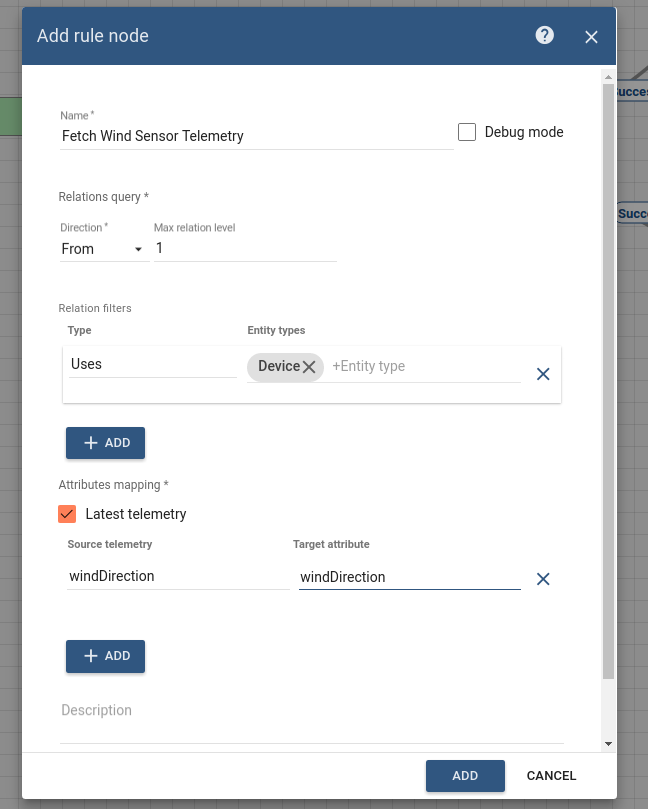

Add the Related attributes node and connect it to the Save TimeSeries node with a relation type Success.
该节点会从与 Rotating System 关联的 Wind Direction Sensor 读取源 telemetry windDirection，并以 windDirection 写入 Message metadata。
按下表填写字段：

Field	Input Data
Name	Fetch Wind Sensor Telemetry
Direction	From
Max relationship level	1
Relationship type	Uses
Entity type	Device
Latest telemetry	true
Source telemetry	windDirection
Target telemetry	windDirection

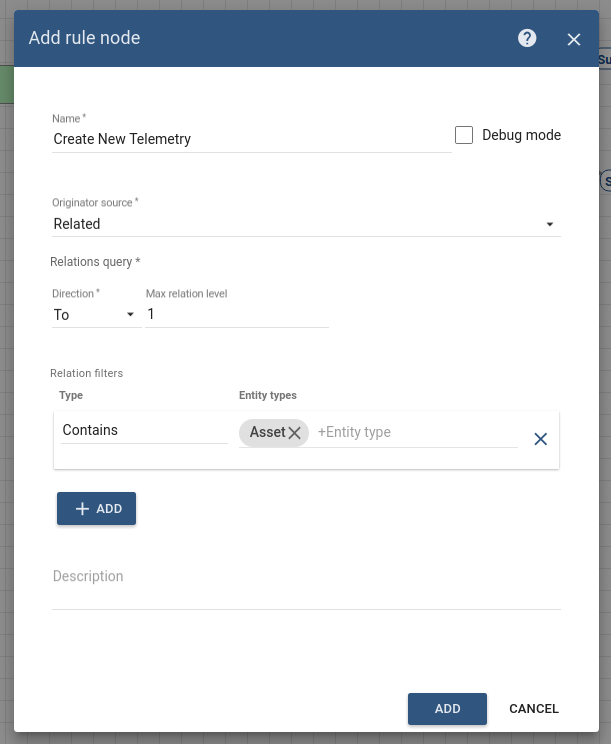

Node D: Change Originator

Add the Change Originator node and connect it to the Save TimeSeries node with a relation type Success.
该节点会将 originator 从设备 Wind Direction Sensor 与 Rotating System 切换为它们通过 Contains 关系关联到的 Asset Wind Turbine。
因此，后续消息将按该实体的消息进行处理。
按下表填写字段：

Field	Input Data
Name	Create New Telemetry
Originator source	Related
Direction	To
Max relationship level	1
Relationship type	Contains
Entity type	Asset

Node E: Save TimeSeries

Add the Save TimeSeries node and connect it to the Change Orignator node with a relation type Success.
该节点会将入站消息 payload 的 TimeSeries 数据以 Asset Wind Turbine（消息源）身份写入数据库。
Enter the Name field as Save Time Series.

Node F: Transform Script

Add the Transform Script node and connect it to the Related attributes node with a relation type Success.
该节点会将原始消息转换为 RPC request 消息。
该 RPC 调用包含 2 个属性：
- method: spinLeft or spinRight.
- params: value.

Enter the Name field as New RPC Message.
Add the following Script:

 var newMsg = {};
 var value = Math.abs(msg.turbineDirection - metadata.windDirection);
 if ((value < 180 && msg.turbineDirection < metadata.windDirection)||
     (value > 180 && msg.turbineDirection > metadata.windDirection)) {
     newMsg.method = 'spinLeft';
 }
 if ((value <= 180 && msg.turbineDirection > metadata.windDirection)||
     (value >= 180 && msg.turbineDirection < metadata.windDirection)) {
     newMsg.method = 'spinRight';
 }
 if(newMsg.method == 'spinLeft' || 'spinRight'){
     msgType = 'RPC message';
 }
 newMsg.params = Math.round(value * 100) / 100;
 return {msg: newMsg, metadata: metadata, msgType: msgType};

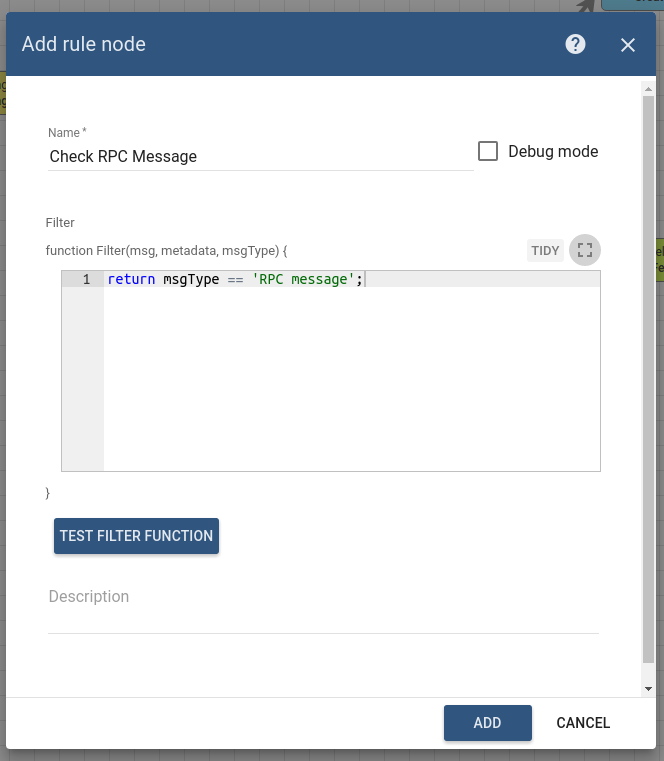

Node G: Filter Script

Add the the Filter Script node and connect it to the Transform Script node with a relation type Success.
该节点会检查入站消息的 msgType 是否为 RPC message。
Enter the Name field as Check RPC Message.
Add the following Script:

: return msgType == 'RPC message';

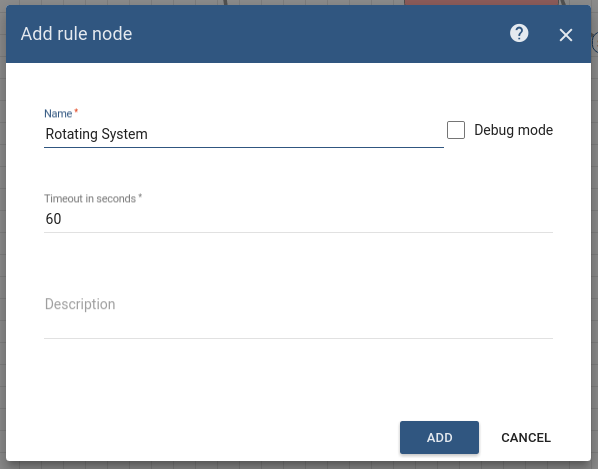

Node H: RPC call request

Add the RPC call request node and connect it to the Filter Script node with a relation type True.
该节点会读取消息 payload，并将其作为请求发送给 Message Originator。
Enter the Name field as Rotating System.
Enter the Timeout value as 60 seconds.

该 Rule chain 配置完成后请保存。

如何验证 Rule Chain

使用以下 javascript 代码模拟 Wind Direction Sensor 设备。
- WindDirectionEmulator.js.
同时，使用以下 javascript 代码模拟 Rotating System 设备。
该代码包含一个方法，用于根据入站 RPC 消息模拟风机方向变化。
- RotatingSystemEmulator.js.

运行脚本前，请完成以下步骤：

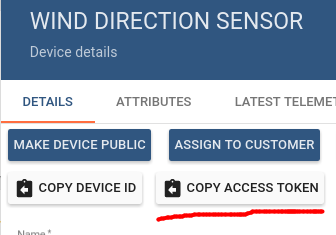

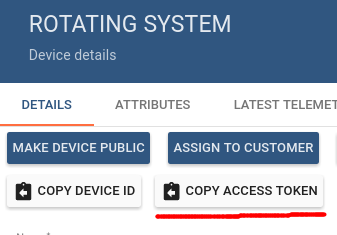

复制 Wind Direction Sensor 与 Rotating System 的设备 access token，并粘贴到脚本中。
你可以在 Device 页面复制 access token。

在本教程中，
- the Wind Direction Sensor device access token is Z61K03FAGSziW9b0nKsm
- the Rotating System device access token is jSuvzrURCbw7q4LGtygc
但这些 access token 具有唯一性，你需要使用自己设备的 token。

打开终端并进入存放模拟脚本的目录，执行以下命令：
- node WindDirectionEmulator.js
- node RotatingSystemEmulator.js

配置 Dashboards

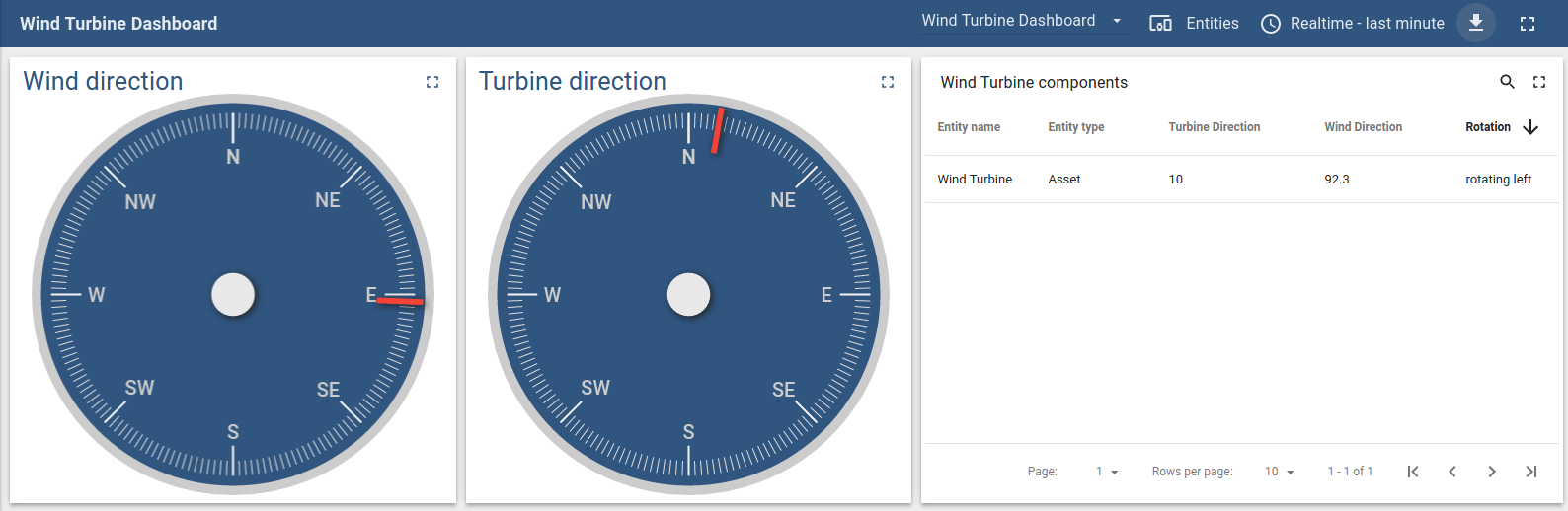

下图展示了 Wind Turbine Dashboard 的效果：

下载并导入上述 dashboard 对应的 json file。

进入 Dashboards -> Add new Dashboard -> Import Dashboard，拖拽导入下载的 json 文件。

下一步是配置导入后 dashboard 使用的 aliases。

点击 Edit alias 按钮，并按下表输入配置数据：

Alias	Field	Input Data
Wind Turbine	Filter type	Single entity
	Type	Asset
	Asset	Wind Turbine
Wind Direction Sensor	Filter type	Single entity
	Type	Device
	Device	Wind Direction Sensor
Rotating System	Filter type	Single entity
	Type	Device
	Device	Rotating System

完成以上配置后，即可验证 dashboard 是否按预期工作。

此外，你还可以了解：

如何使用 RPC call reply Rule Node

具体可参考 See Also 小节中的第二个链接。

另请参阅

若需了解 RPC 在 Thignsboard 中的工作机制，请参阅 RPC capabilities 指南。
使用关联设备数据回复 RPC 请求指南。
