所有IoT 仪表板均由部件库中定义的 ThingsBoard部件构成。

部件是用于在仪表板上显示特定类型信息或功能的元素。部件用于展示数据、可视化连接至ThingsBoard平台的设备信息、远程设备控制、告警管理以及显示静态自定义HTML内容。

部件类型

根据所提供的功能，每种部件定义代表一种特定的部件类型。共有五种部件类型：

• 最新值；
• 时序；
• 控制部件；
• 告警部件；
• 静态部件。

每种部件类型都有其特定的数据源配置以可视化数据。可用数据源类型取决于部件类型：

• 告警源 - 此数据源类型主要用于告警部件，需要源实体来显示相关告警及其对应字段；
• 告警数量 - 此数据源类型用于最新值部件。需指定目标实体；
• 设备 - 此数据源类型用于时序和最新值部件。通常需指定目标设备以及时序键、属性名或实体字段；
• 实体数量 - 此数据源类型用于最新值部件。需指定目标实体；
• 实体 - 此数据源类型用于时序和最新值部件。通常需通过指定实体别名选择目标实体，以及时序键、属性名；
• 函数 - 此数据源类型用于时序和最新值部件的调试。通常可指定用于模拟设备数据的JavaScript函数以设置可视化。

最新值

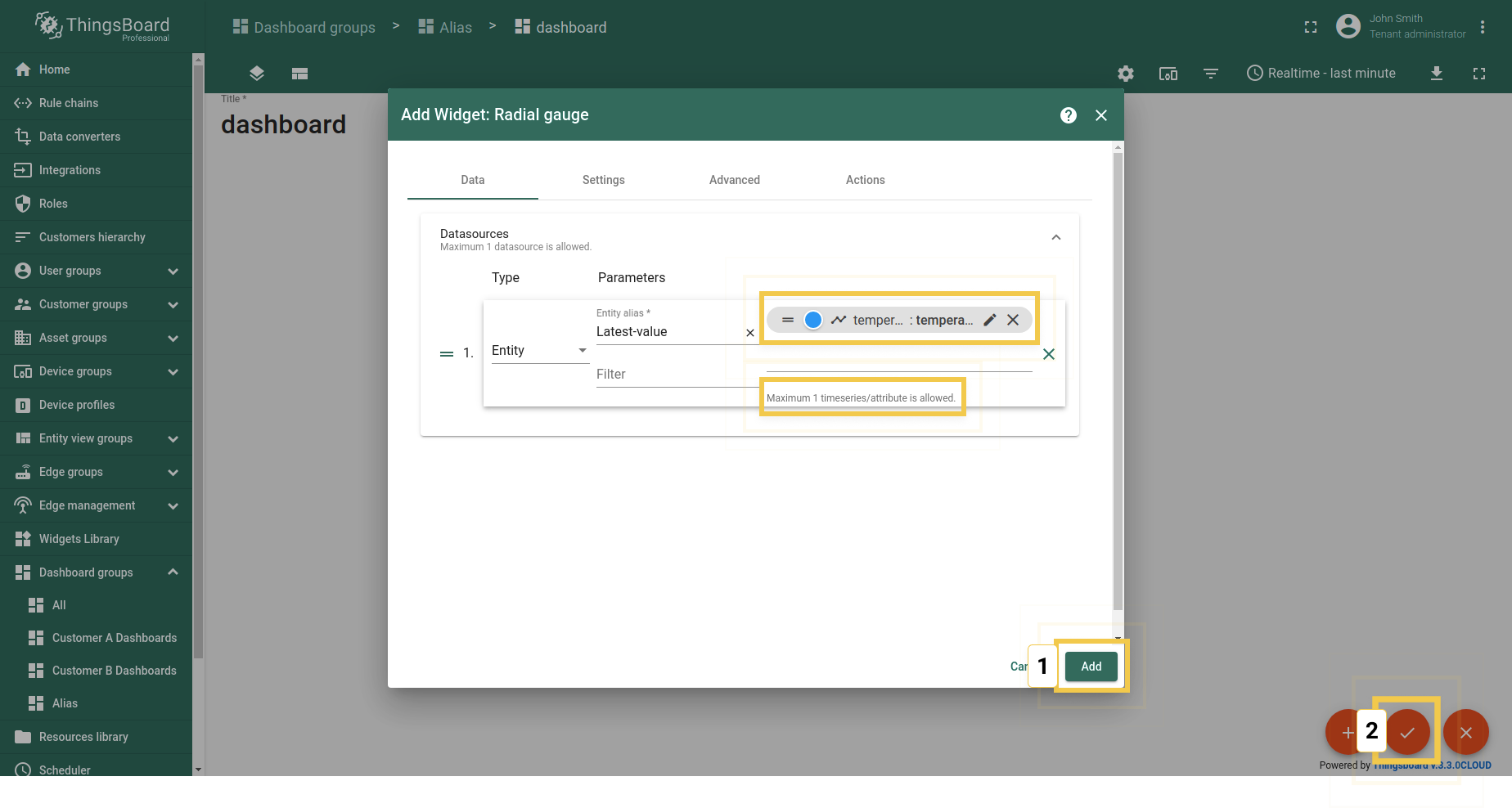

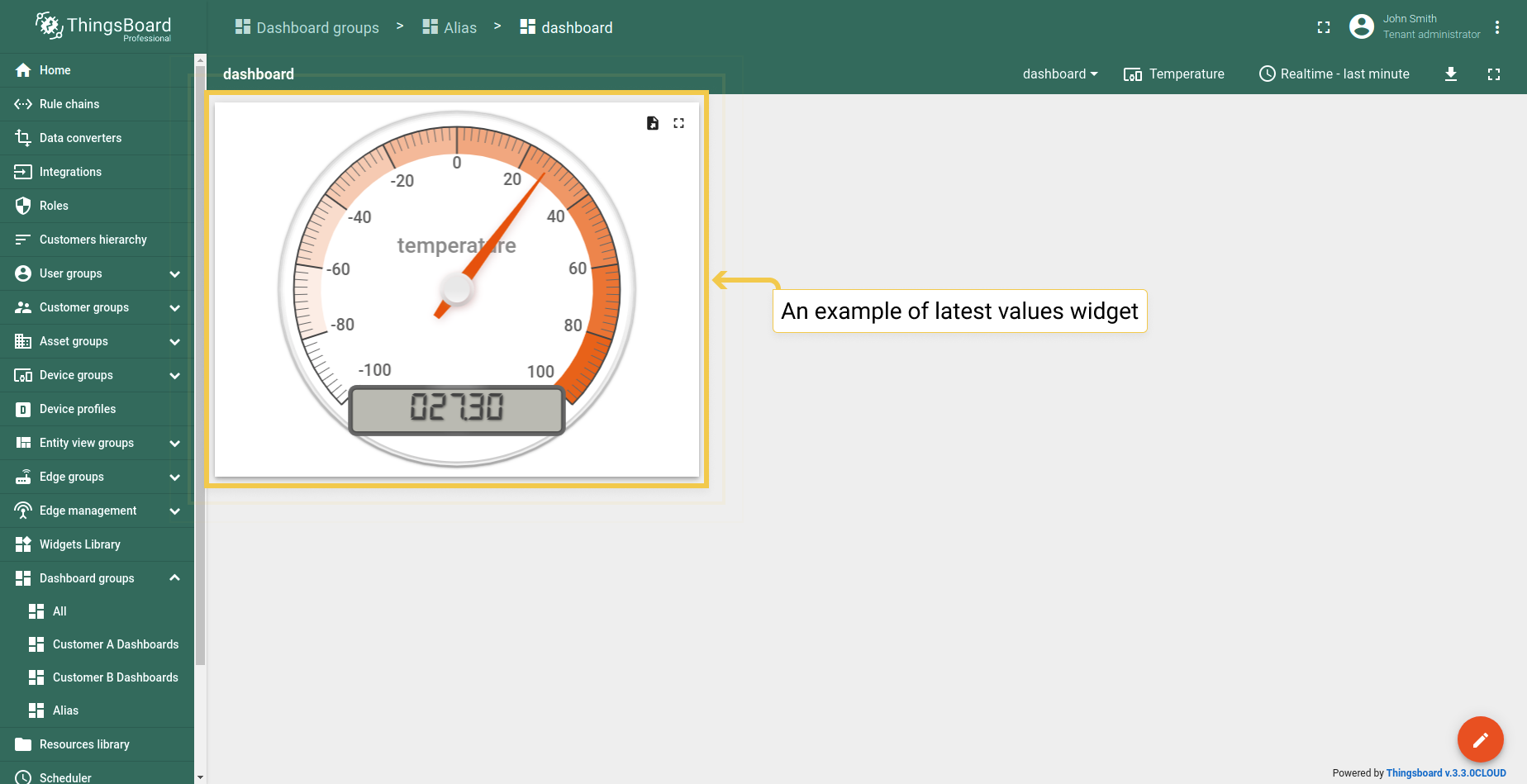

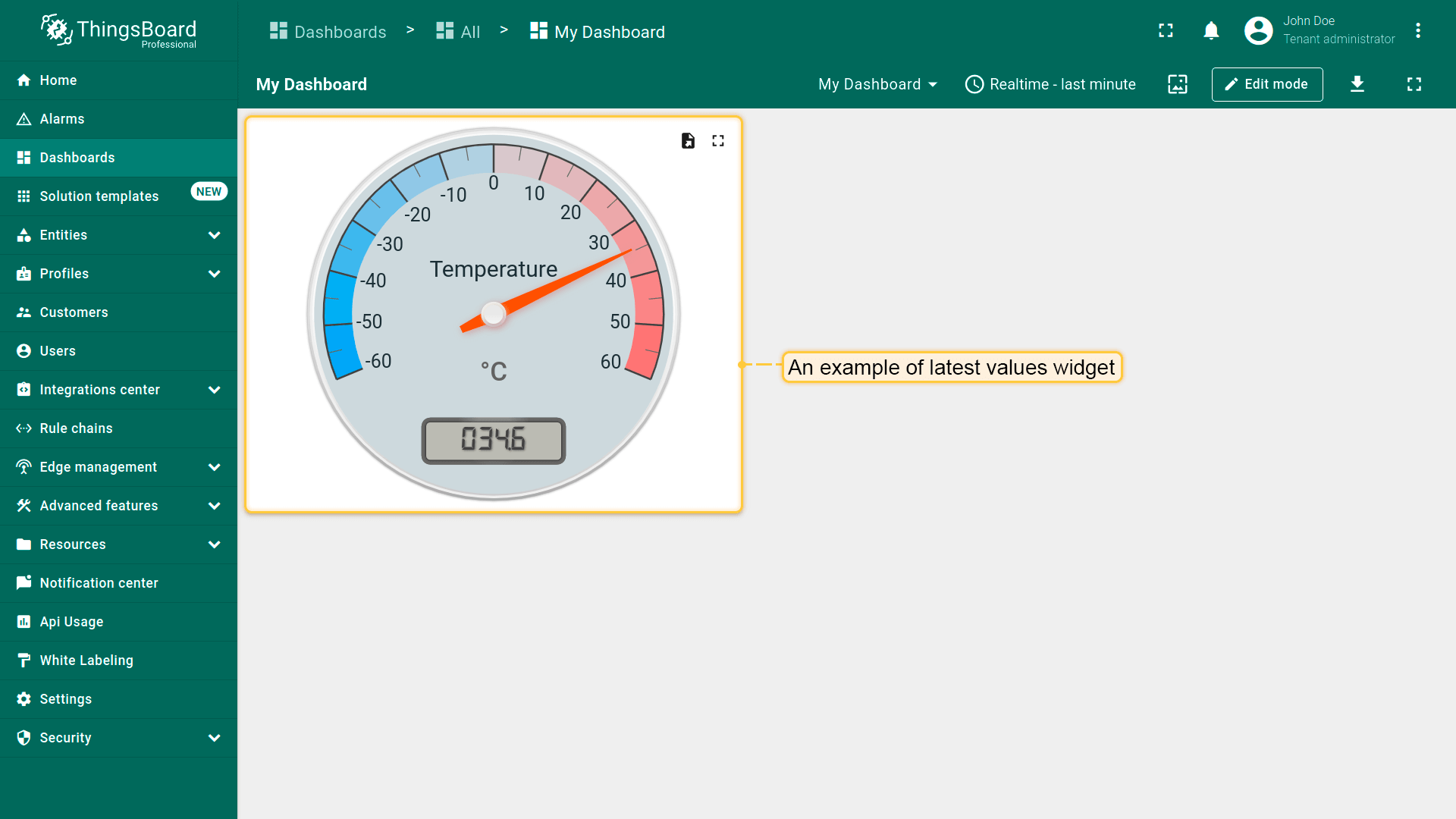

最新值部件类型用于展示特定实体属性或时序数据点的最新值（例如任意表盘部件或实体表部件）。此类型部件以实体属性或时序的值为数据源。示例中数字表盘显示当前温度值。

时序

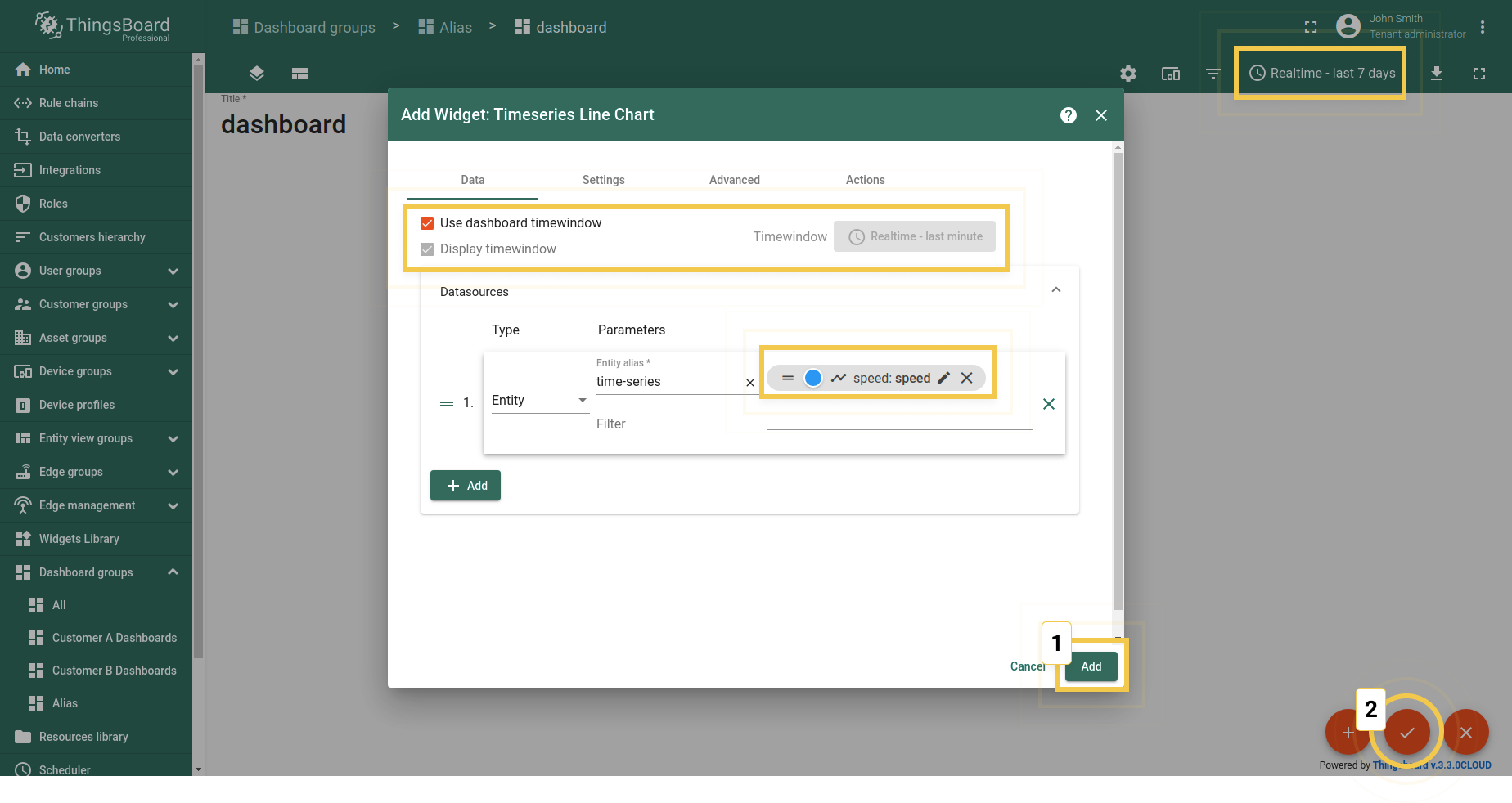

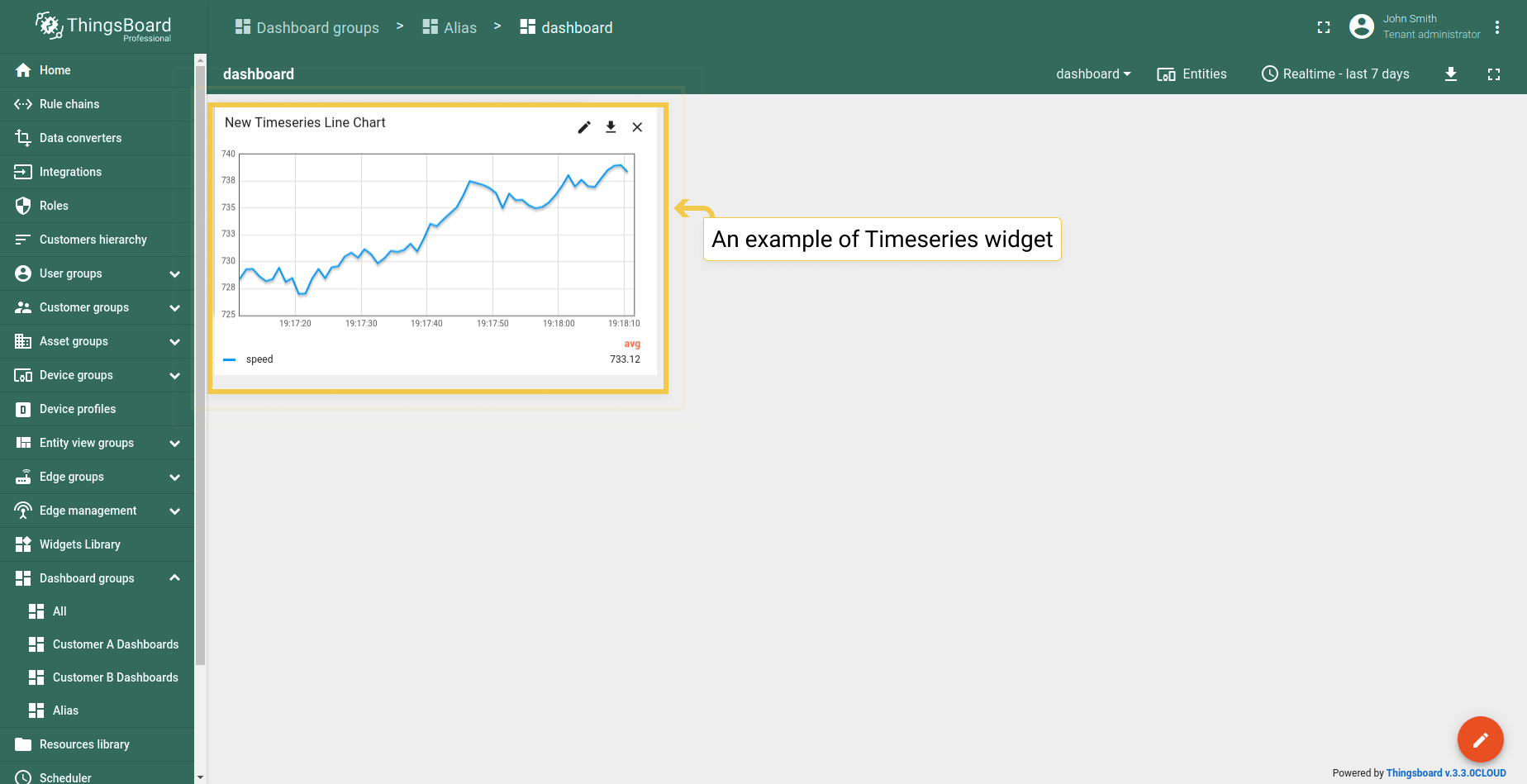

时序部件类型显示所选时间段内的历史值，或在特定时间窗口内的最新值（例如时序折线图或时序柱状图）。此部件类型仅以实体时序的值为数据源。要指定显示值的时间范围，需使用_时间窗口_设置。时间窗口可在仪表板页面或部件详情中指定，可为_实时_（特定最新区间的动态变化时间范围）或_历史_（固定的历史时间范围）。这些设置均为时序部件配置的一部分。示例中“时序折线图”实时显示设备的速度值。

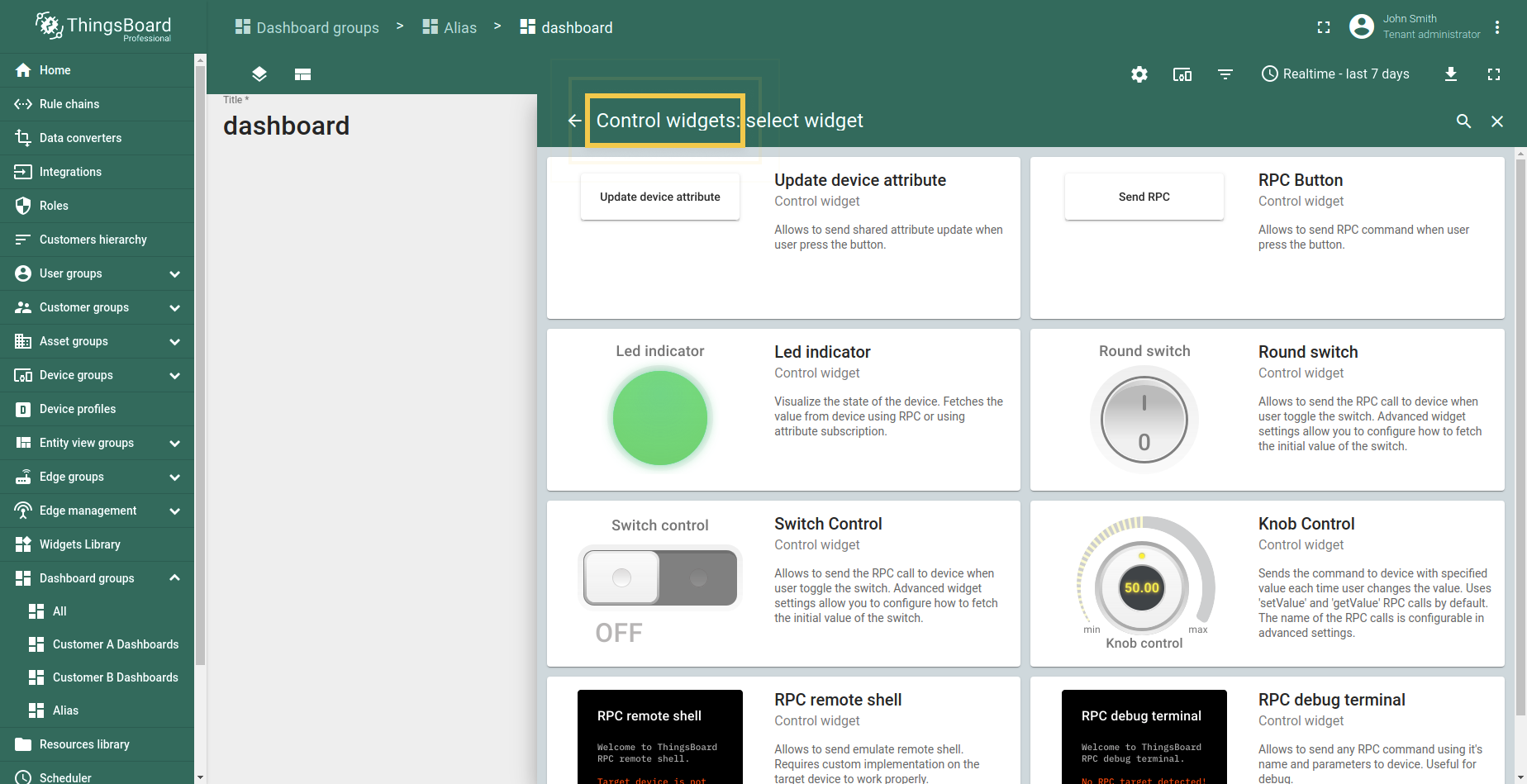

控制部件

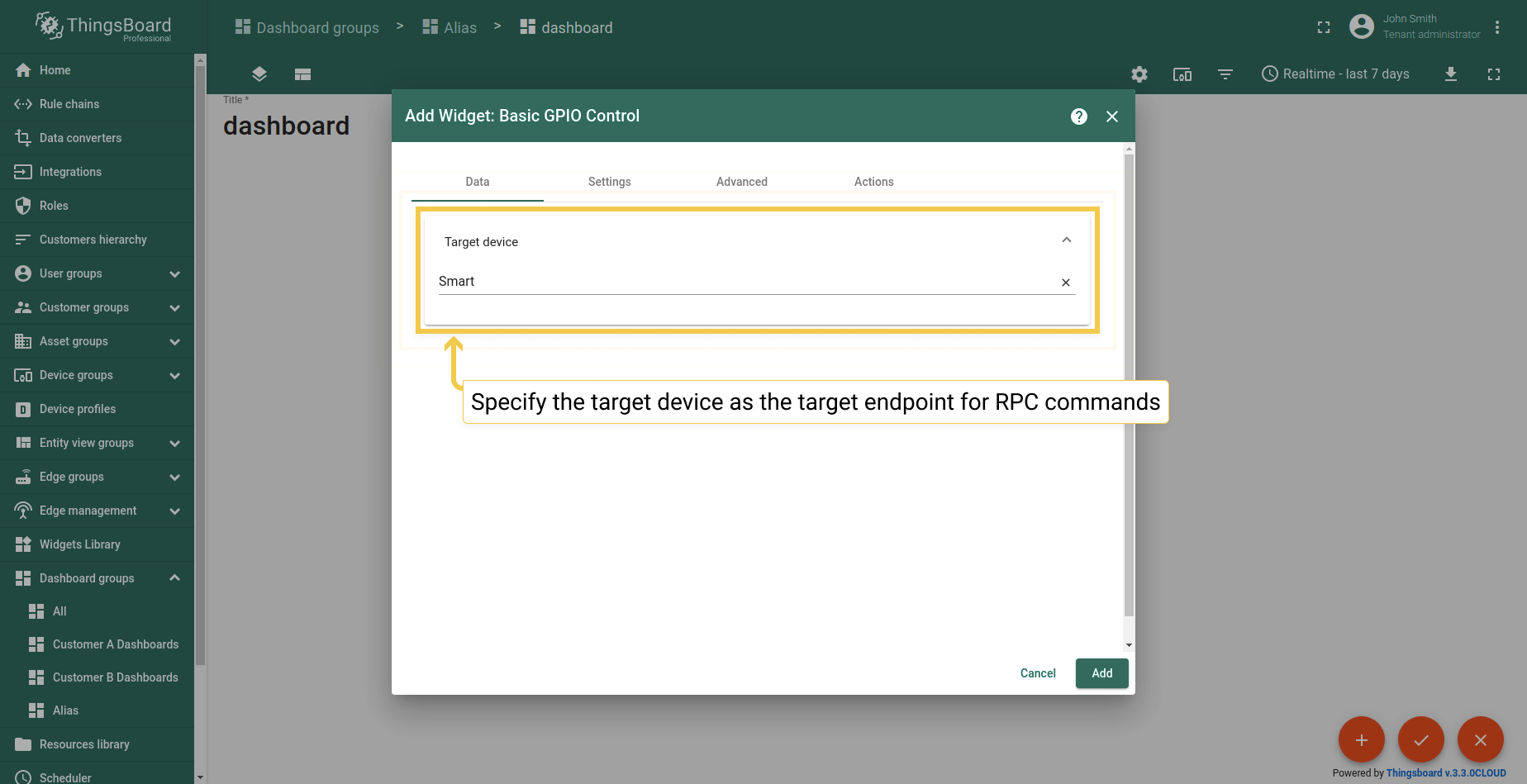

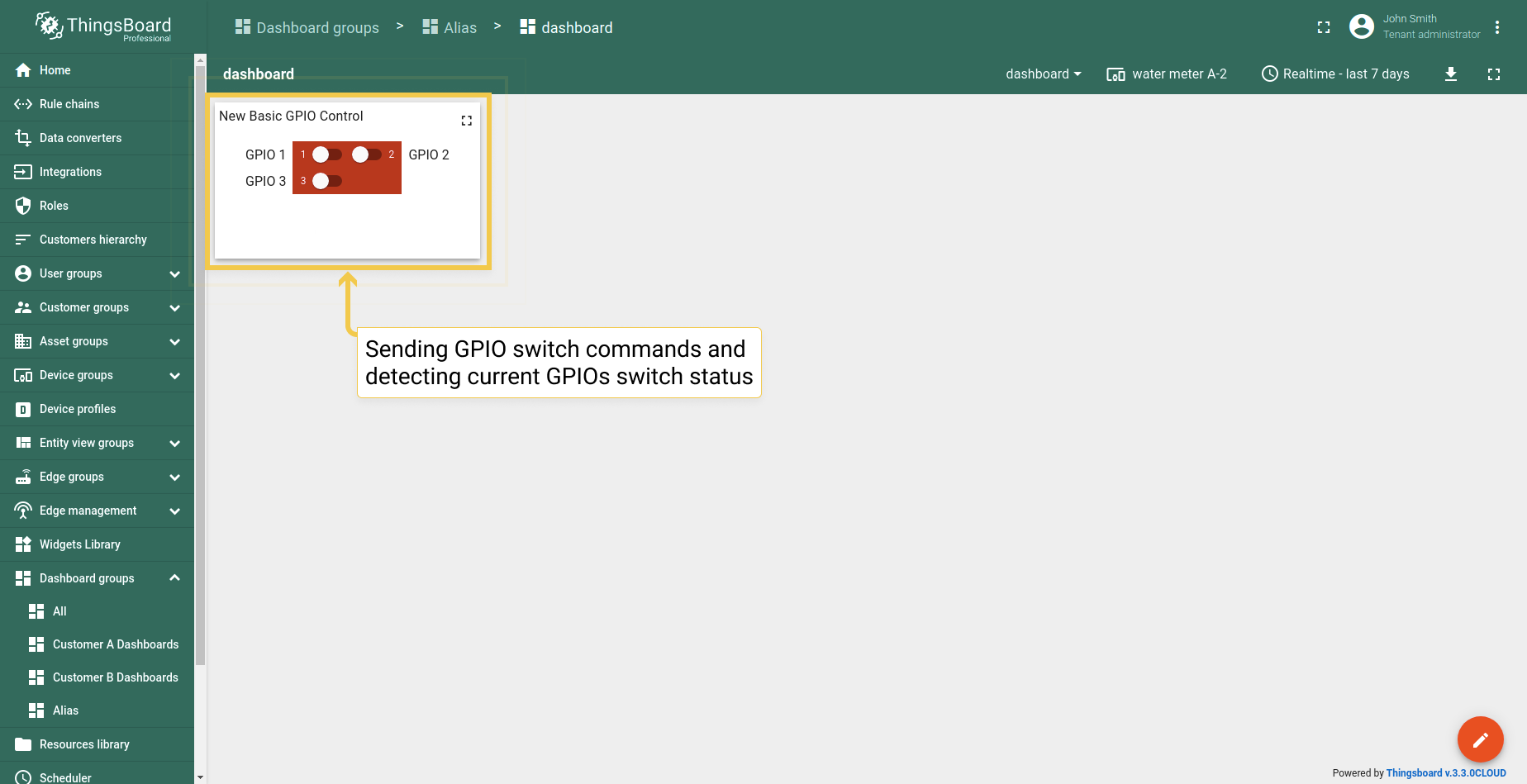

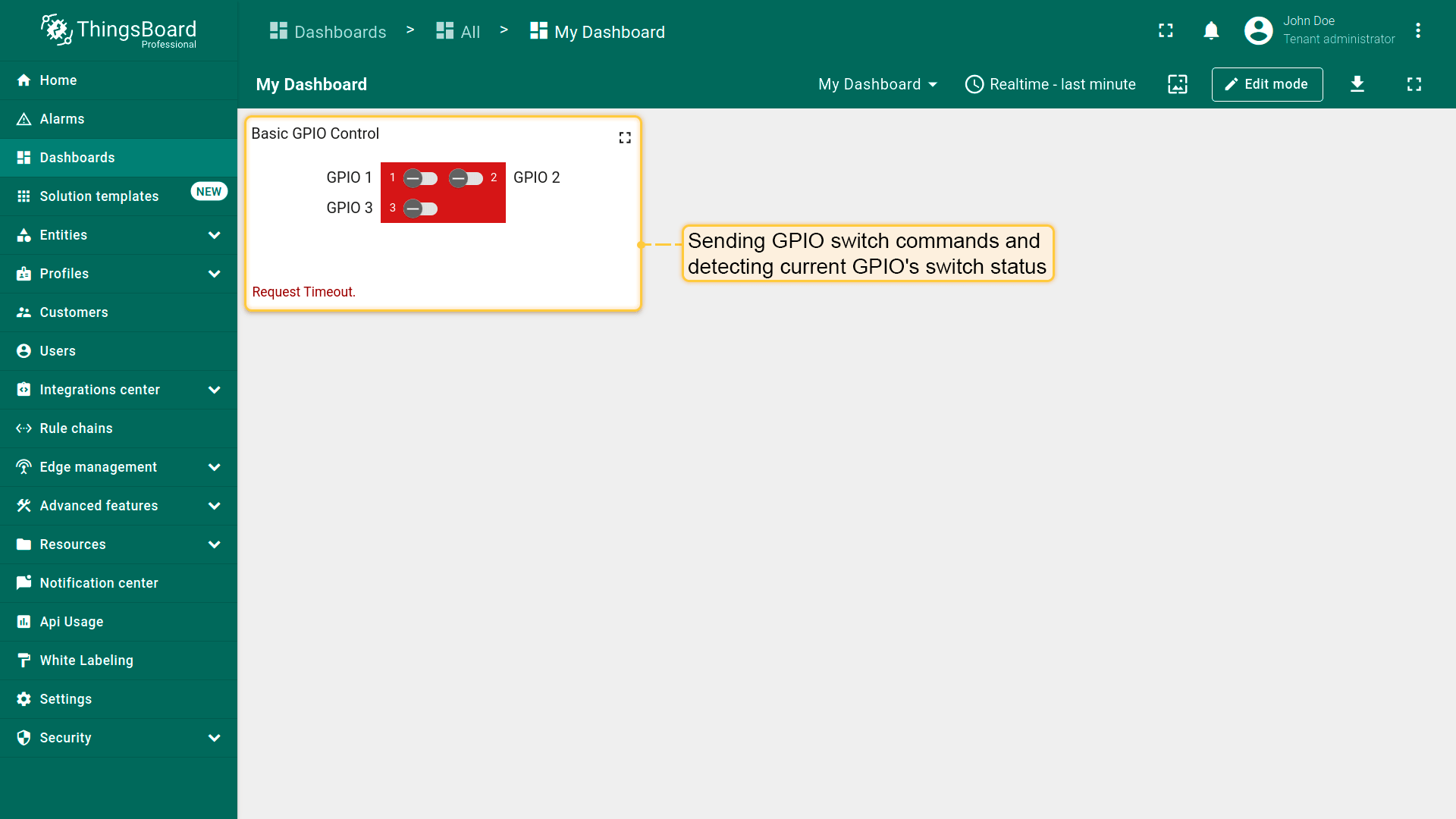

控制部件允许向设备发送RPC命令，并处理与显示设备回复（例如Raspberry Pi GPIO控制）。RPC部件通过将目标设备指定为RPC命令的目标端点进行配置。示例中“基本GPIO控制”部件发送GPIO开关命令并检测当前GPIO开关状态。

告警部件

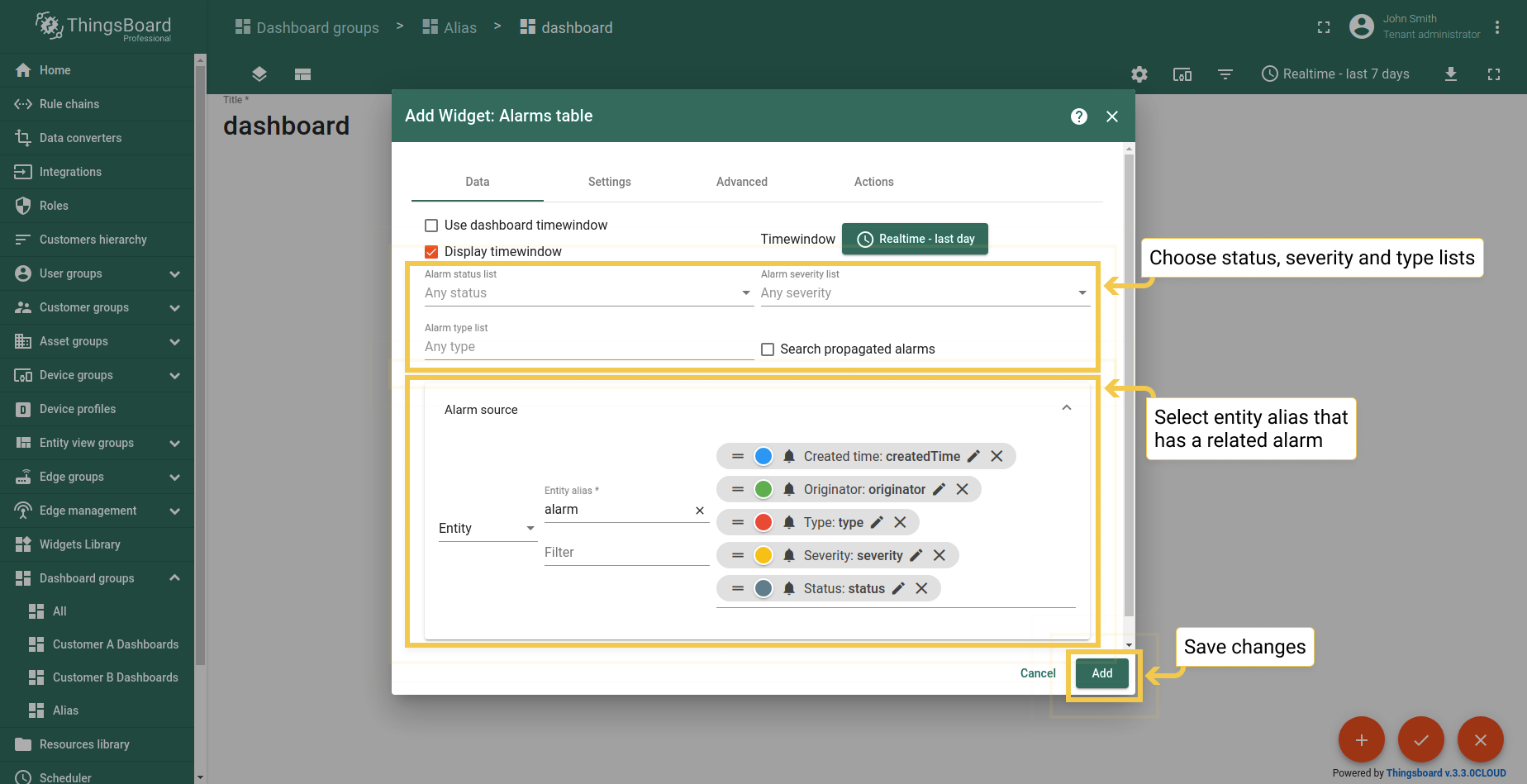

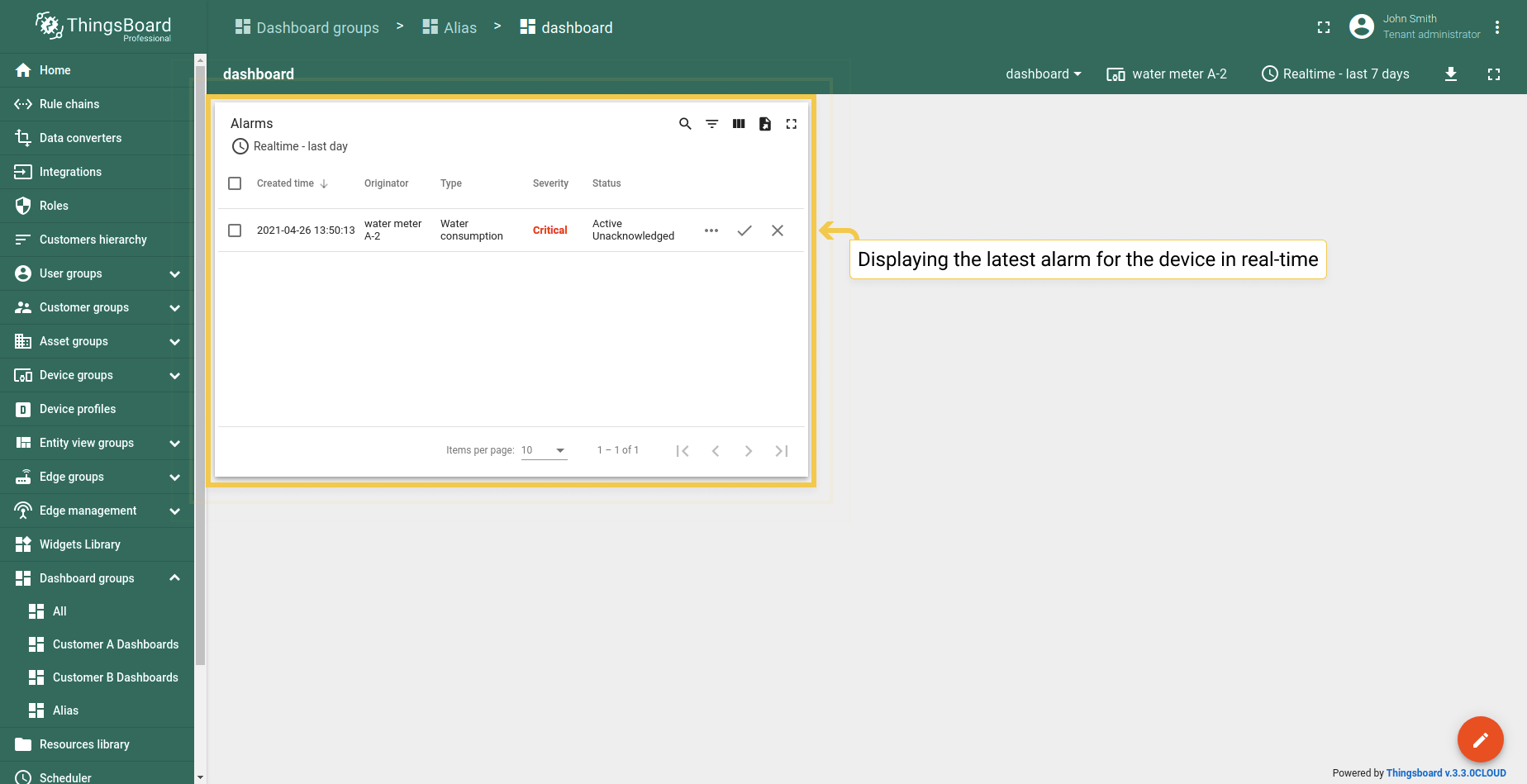

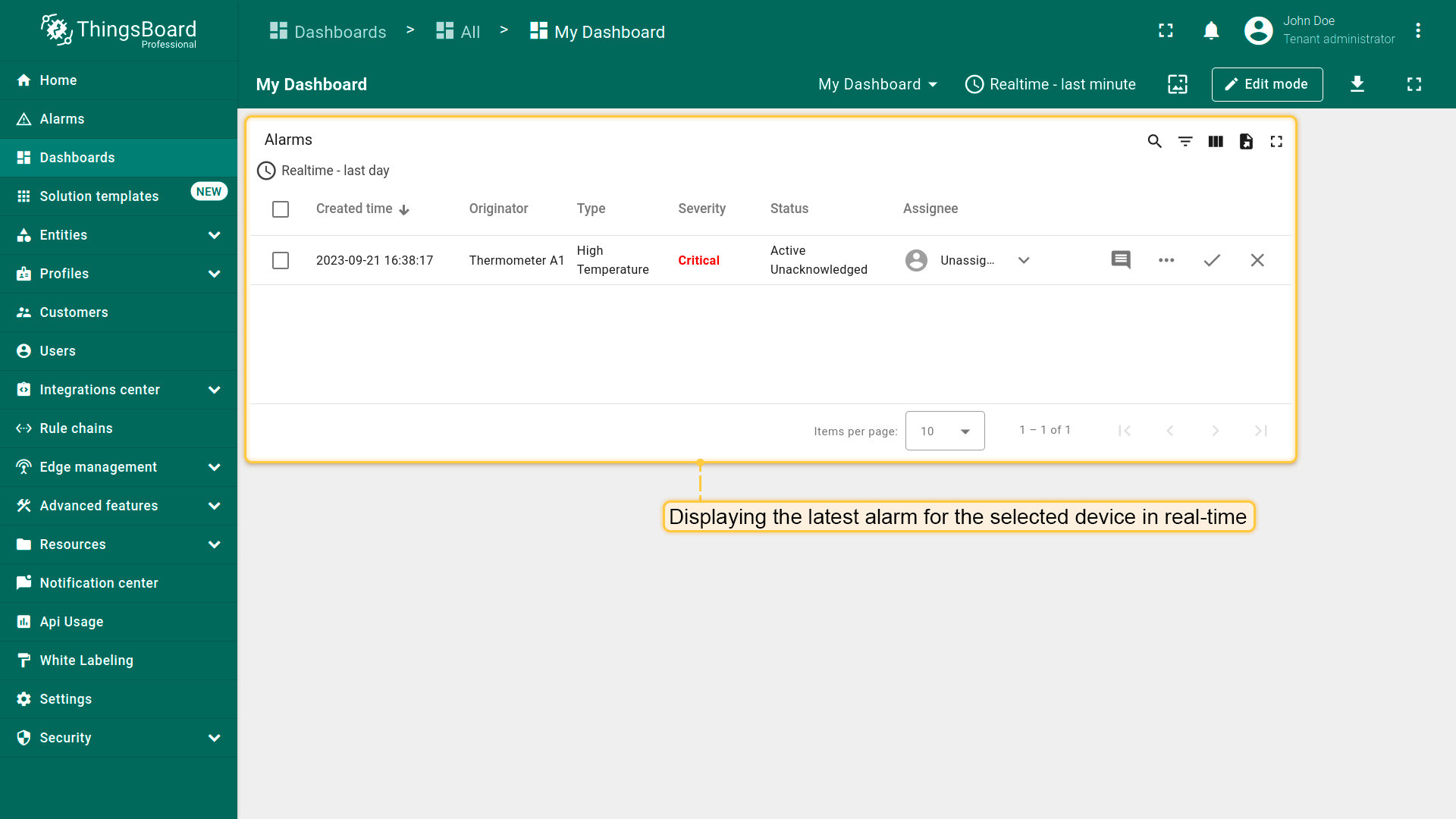

告警部件类型在特定时间窗口内显示与指定实体相关的告警（例如告警表）。配置告警部件时，需将某实体指定为告警源并定义相应的告警字段。与_时序部件_类似，告警部件具有_time window_配置以指定显示的告警时间范围。此外，配置还包括“告警状态”“告警严重程度”“告警类型”等参数。“告警状态”参数显示正在获取的告警状态。“告警严重程度”参数显示告警获取频率（秒）。“告警类型”参数有助于识别告警的主要来源。例如，“HighTemperature”和“LowHumidity”代表两种不同的告警。本例中“告警表”部件实时显示设备的最新告警。

静态

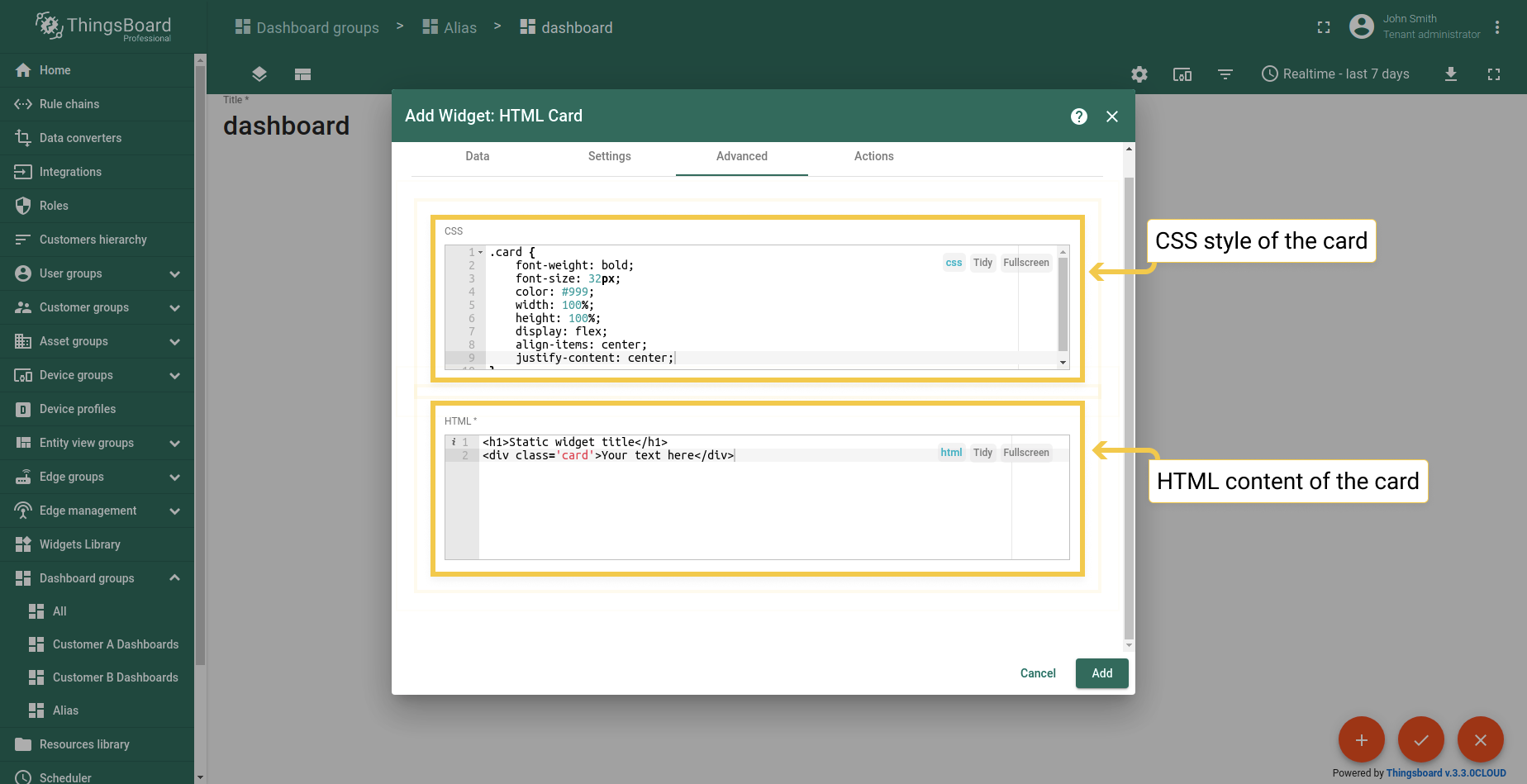

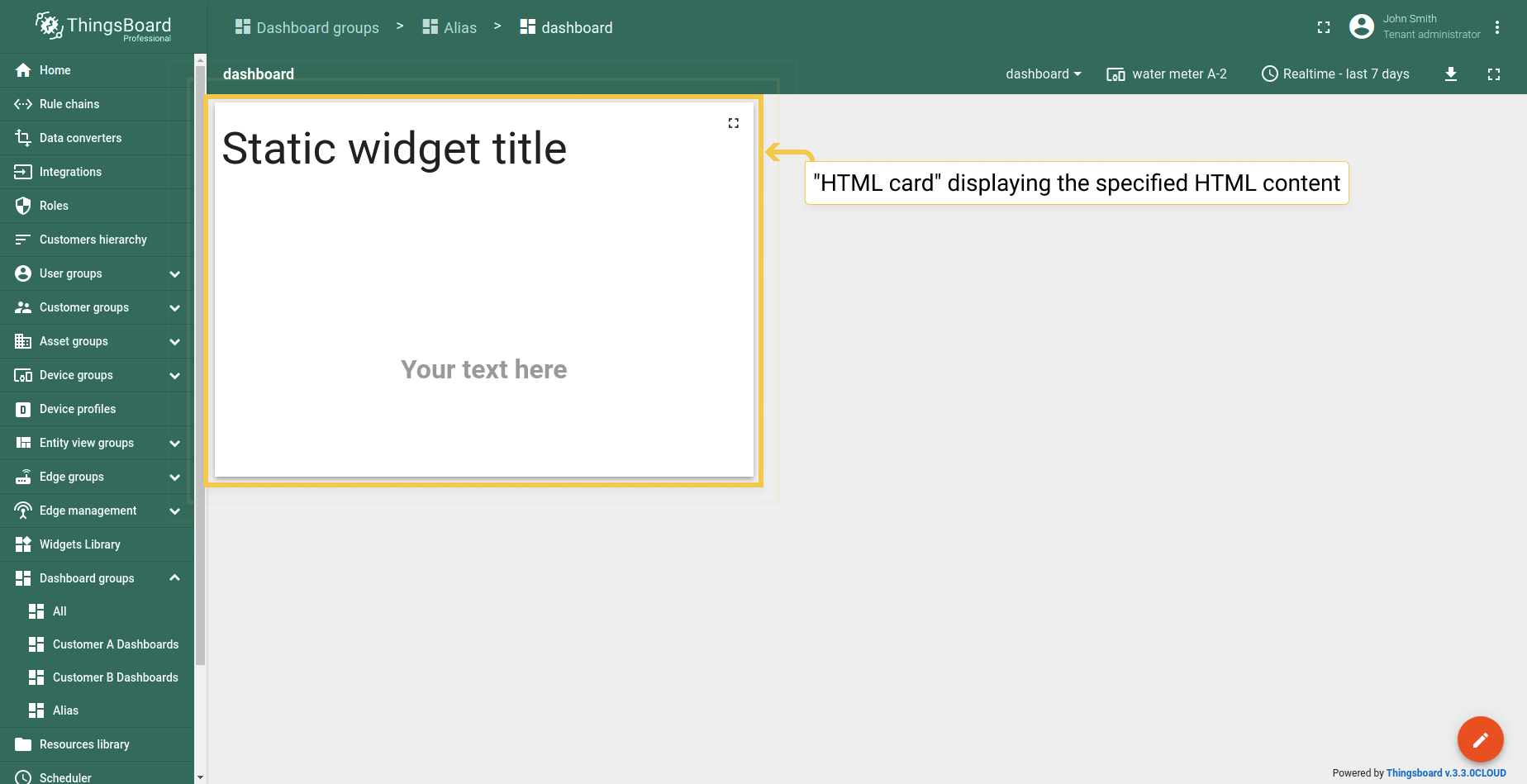

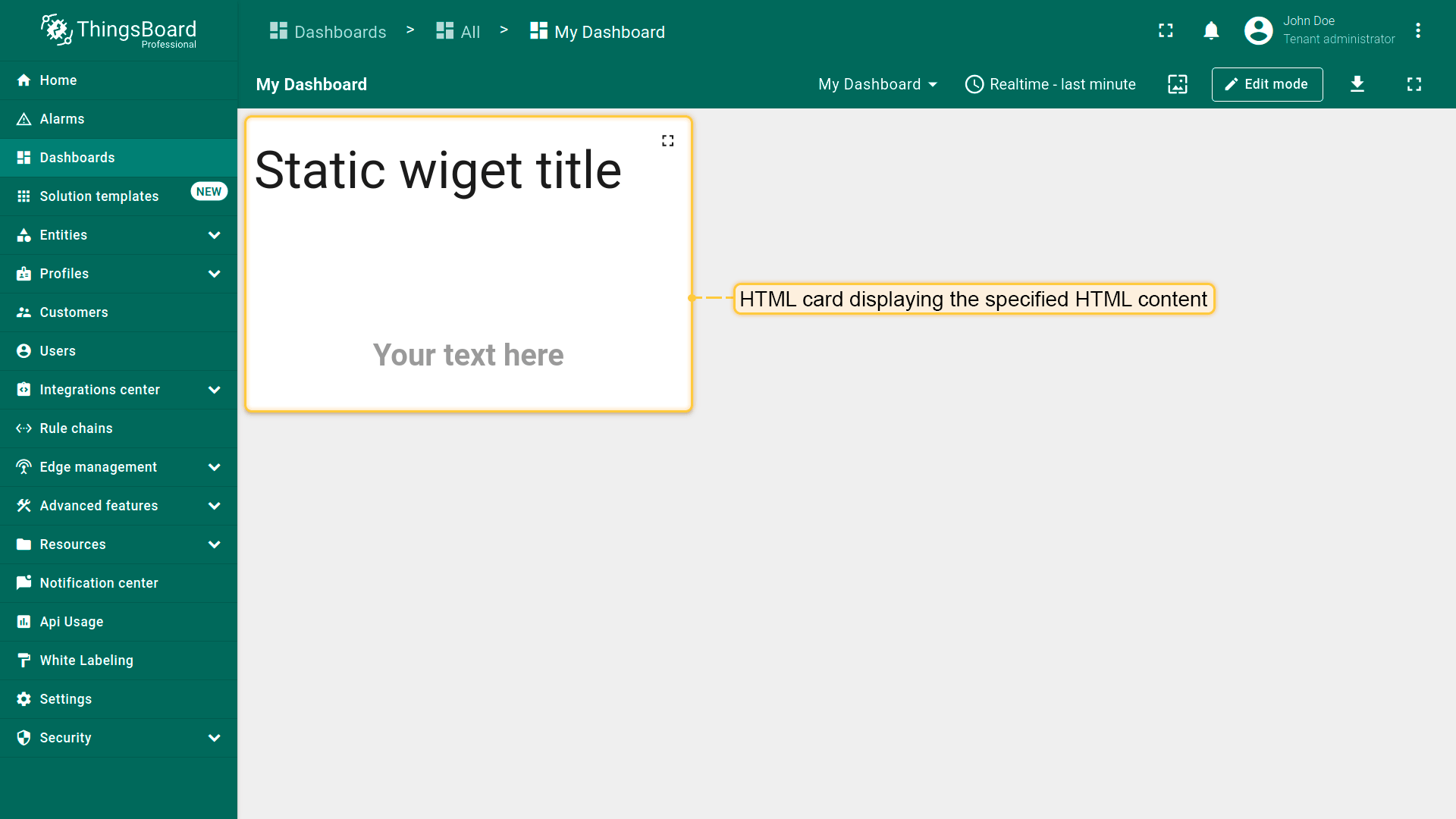

静态部件类型显示静态可自定义的HTML内容（例如HTML卡片）。静态部件不使用任何数据源，通常通过指定静态HTML内容及可选的CSS样式进行配置。静态部件示例为“HTML卡片”，显示指定的HTML内容。

1
2
3
4
5
6
7
8
9
10
.card {
font-weight: bold;
font-size: 32px;
color: #999;
width: 100%;
height: 100%;
display: flex;
align-items: center;
justify-content: center;
}

1
2
<h1>Static widget title</h1>
<div class='card'>Your text here</div>

部件库（捆绑包）

部件按用途分组到部件捆绑包中。部分部件可同时出现在多个包中。例如，告警数量部件既可在告警部件捆绑包中找到，也可在计数部件捆绑包中找到。

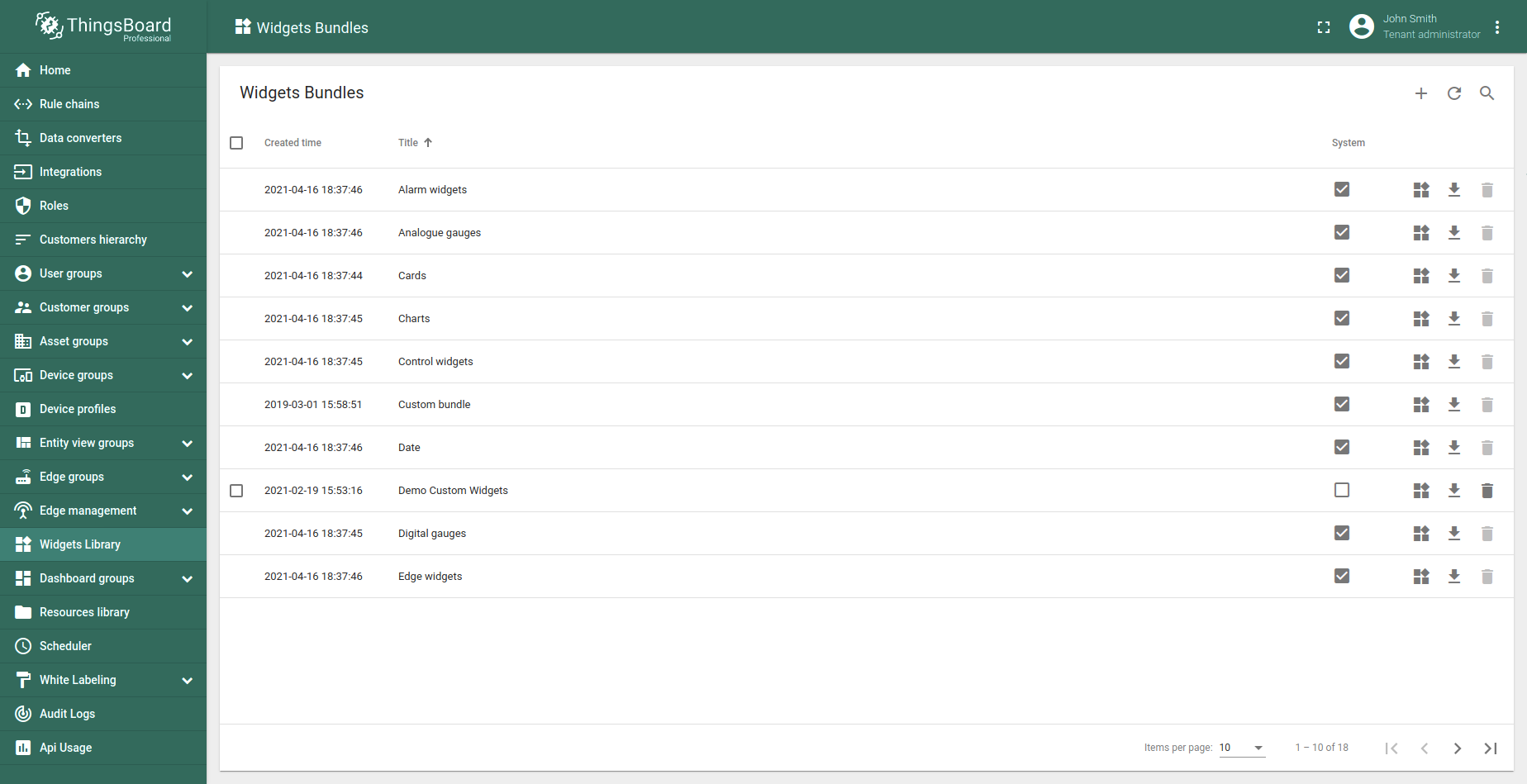

存在系统级和租户级部件捆绑包。初始ThingsBoard安装随附一套基础的系统级部件捆绑包。

系统级捆绑包可由系统管理员管理，系统内任意租户均可使用。租户级捆绑包可由租户管理员管理，仅供该租户及其客户使用。您可按照此指南始终实现并添加自己的部件。

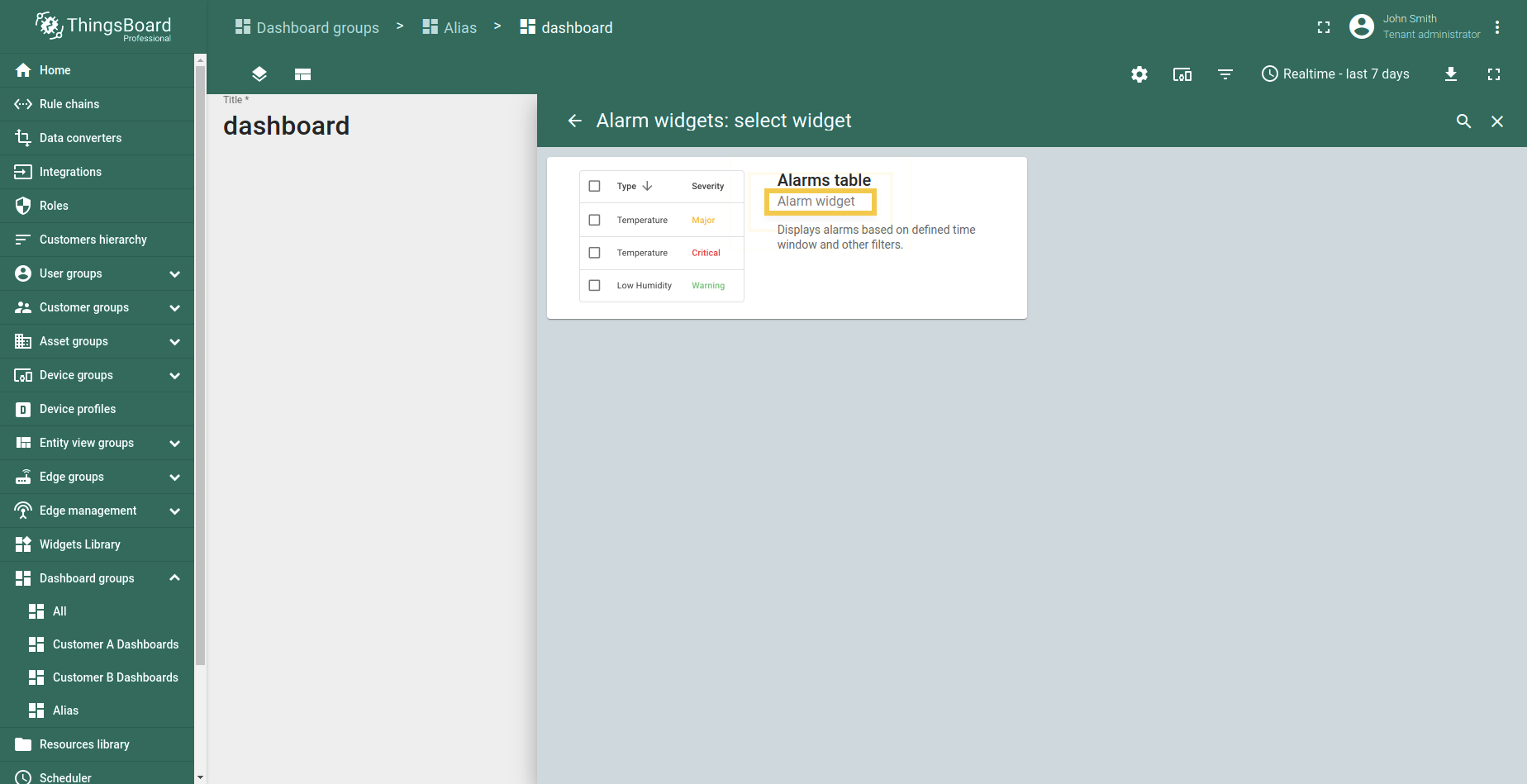

若要在所有部件捆绑包中查找所需部件，可使用搜索功能。

您也可以在“Widgets”选项卡中按名称查找部件。此处默认按字母顺序列出所有可用部件。

空气质量

此部件捆绑包包含用于可视化空气质量数据的部件。

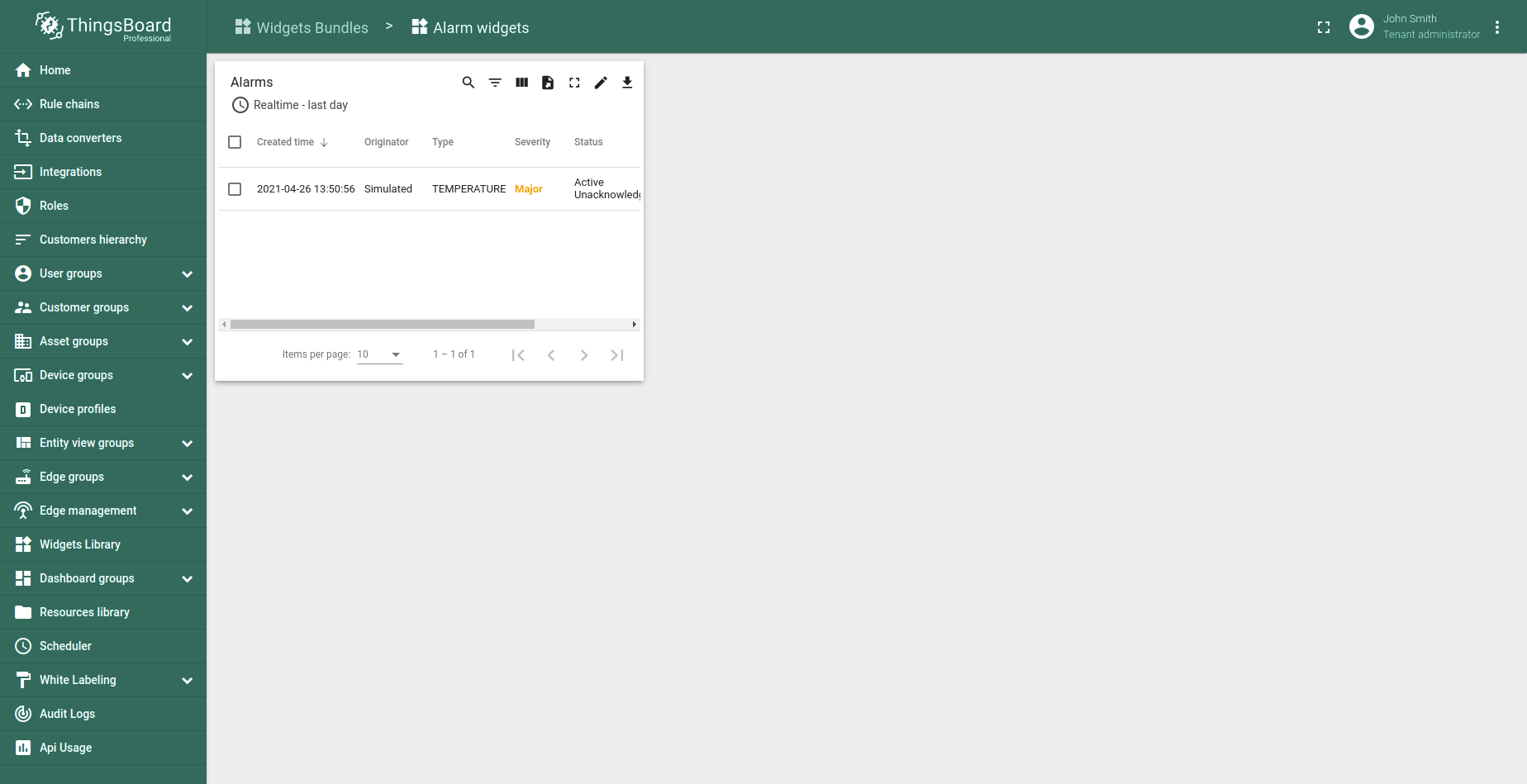

告警部件

告警部件捆绑包用于可视化特定实体的告警，支持实时和历史模式。

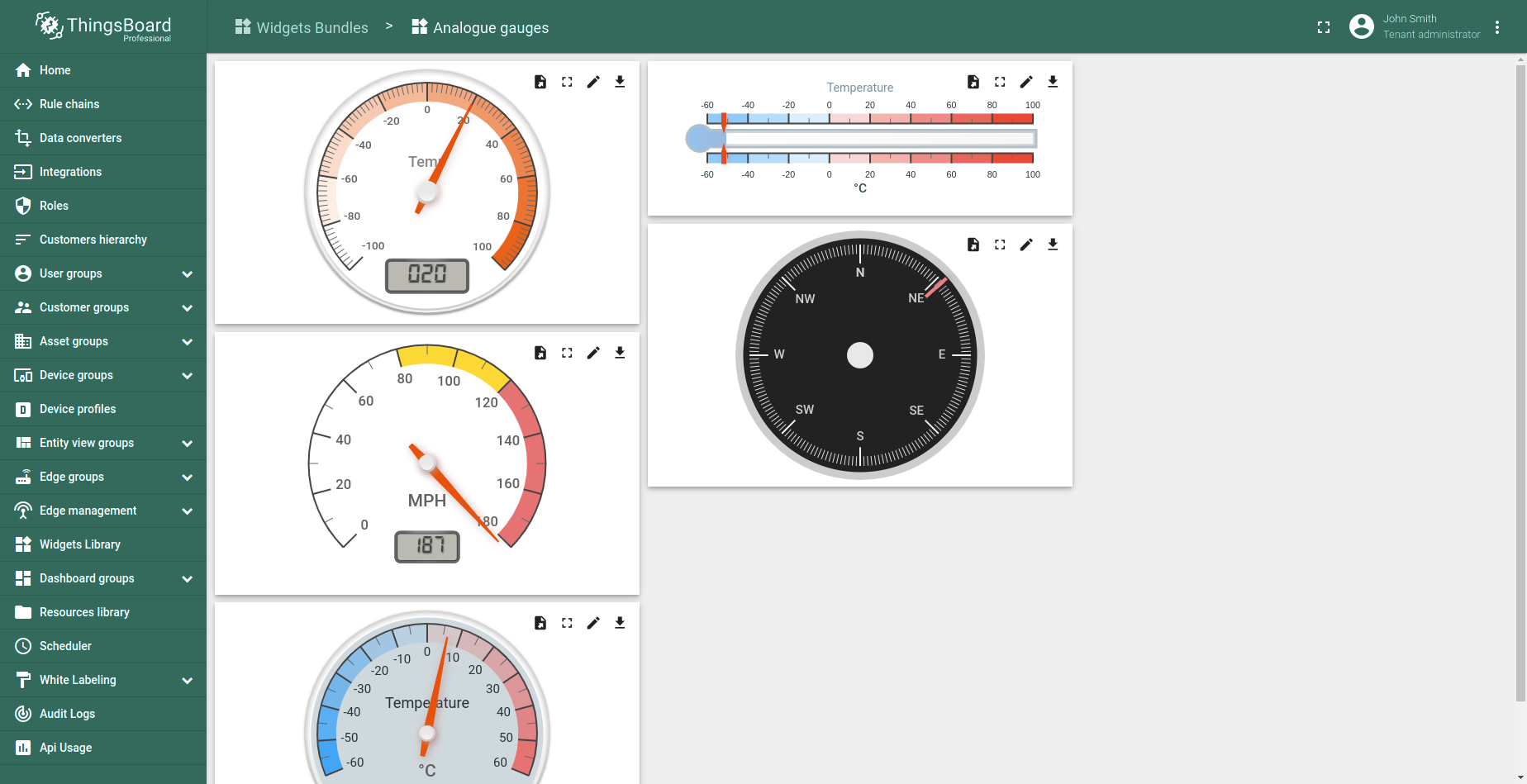

模拟表盘

模拟表盘部件捆绑包用于可视化温度、湿度、速度及其他整数或浮点值。

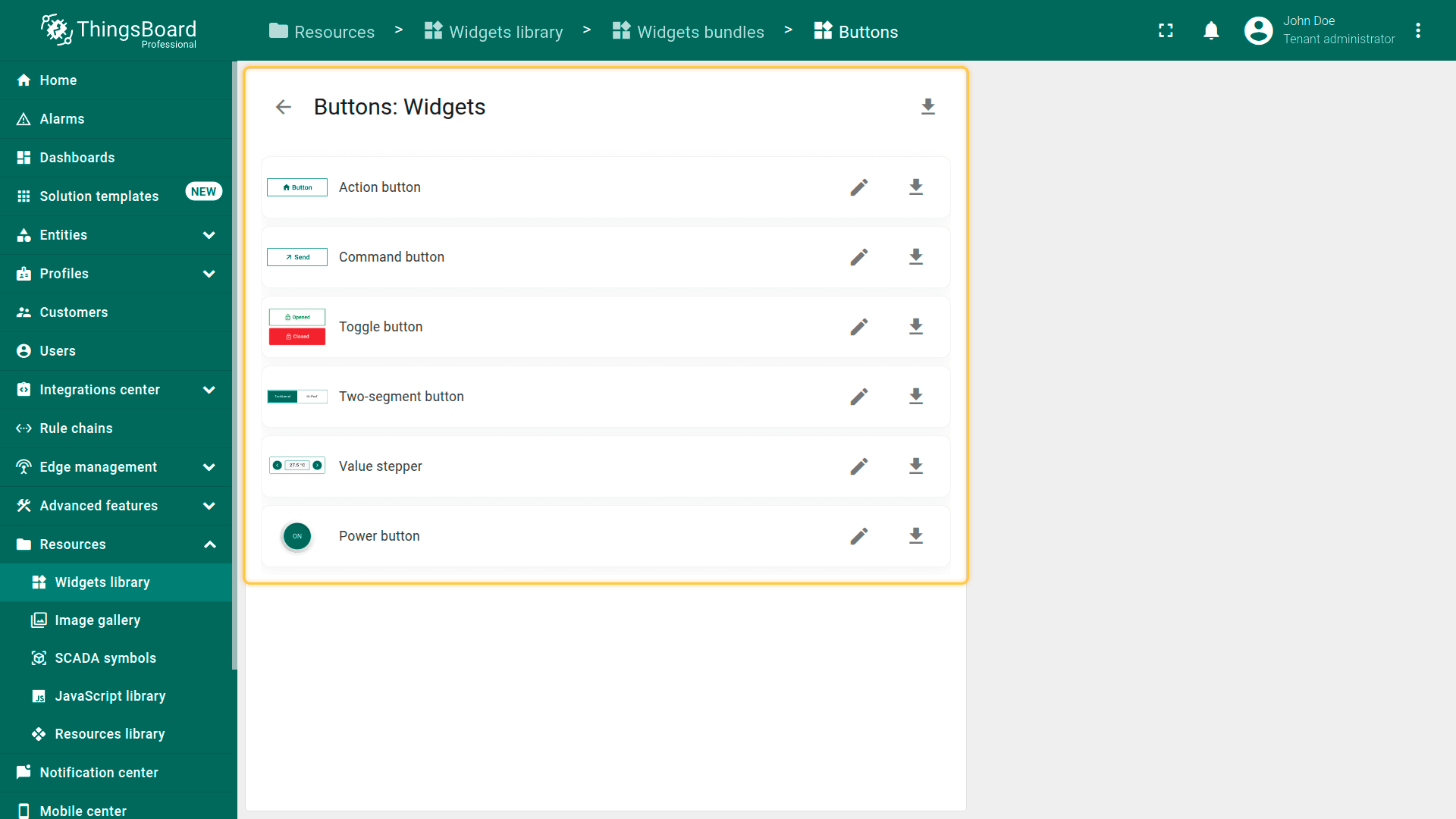

按钮

按钮捆绑包可用于在仪表板状态间导航、向设备发送RPC命令、更新设备属性或时序数据。

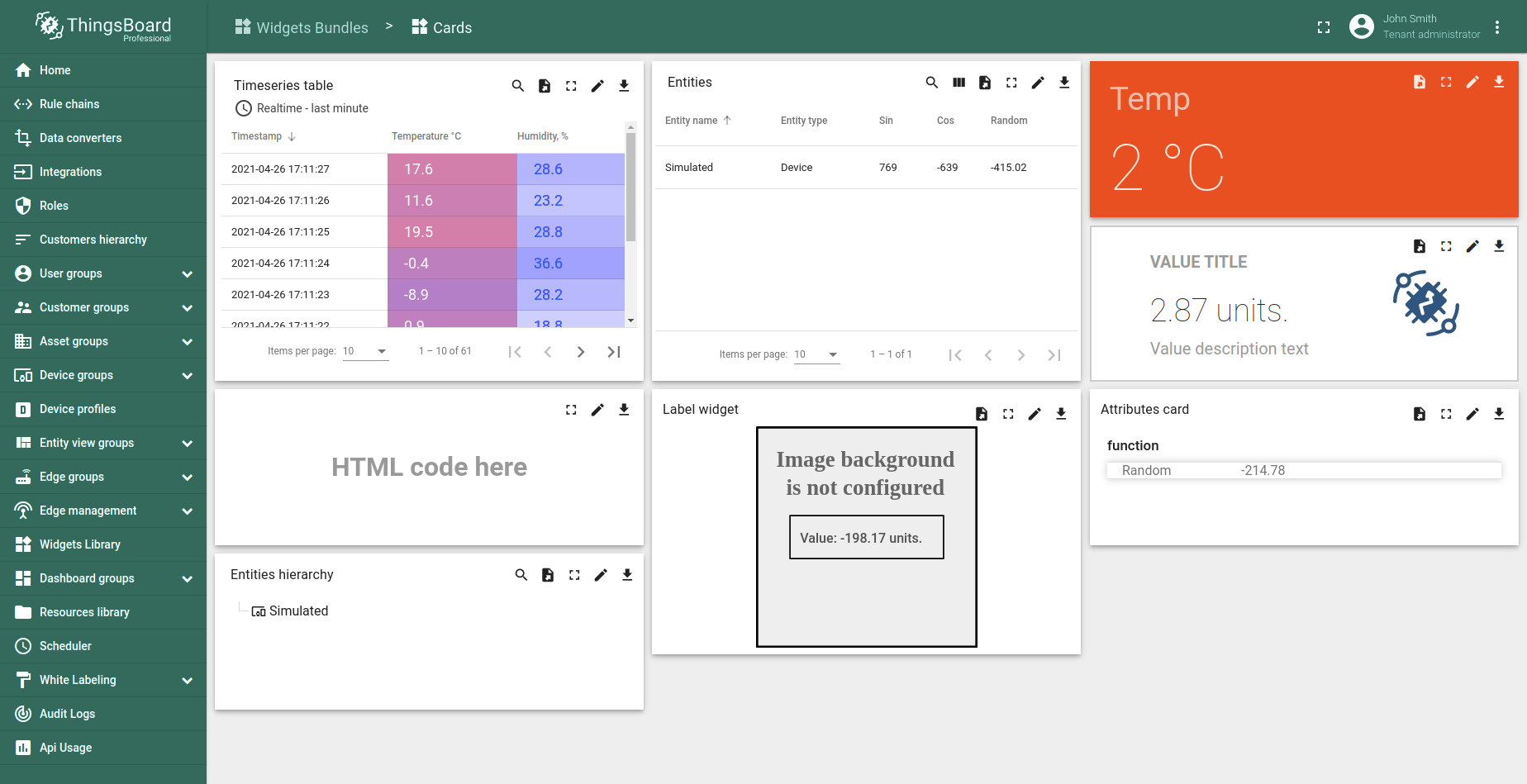

卡片

卡片捆绑包用于在表或卡片部件中可视化时序数据或属性。

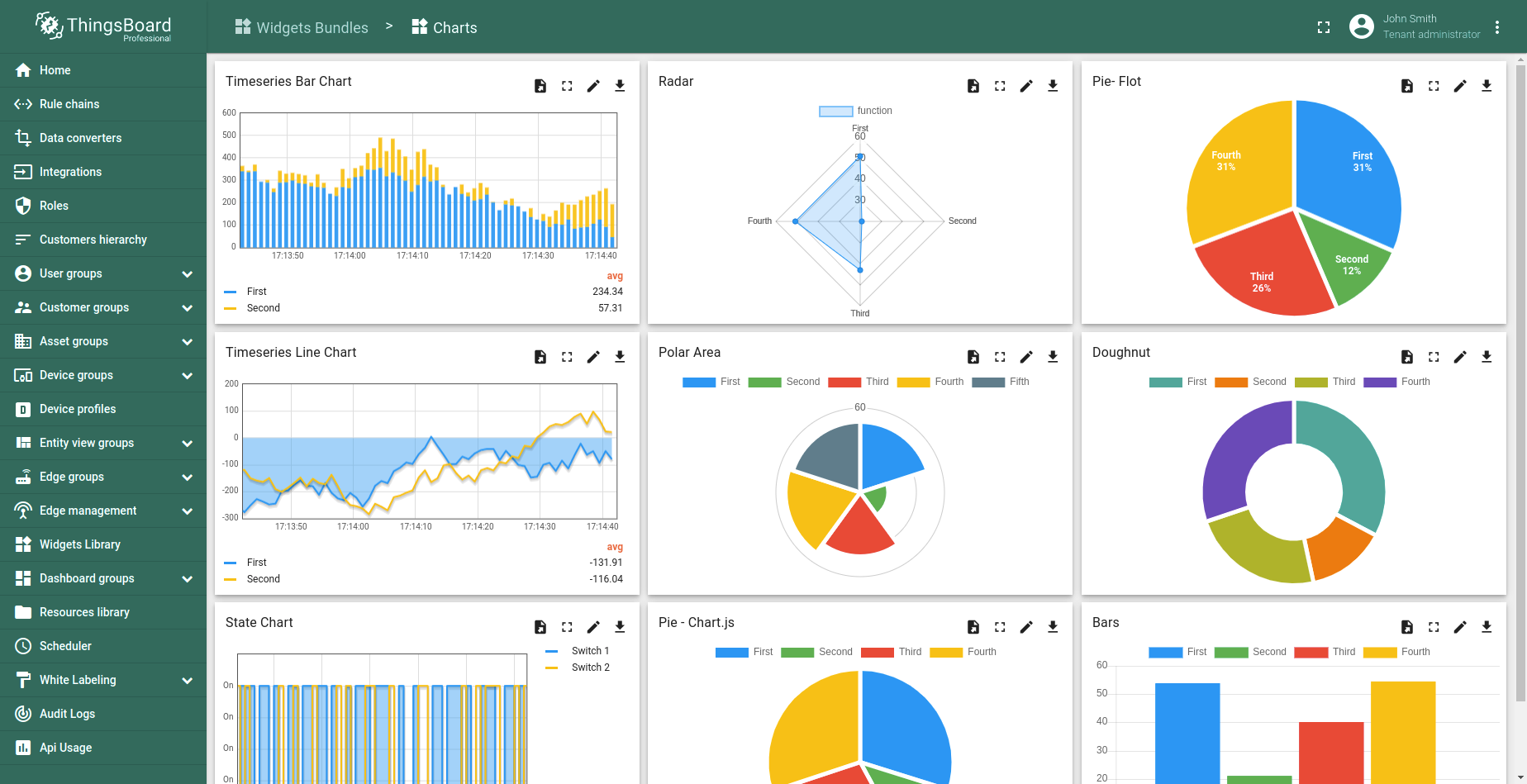

图表

图表捆绑包用于在时间窗口内可视化历史或实时数据。

控制部件

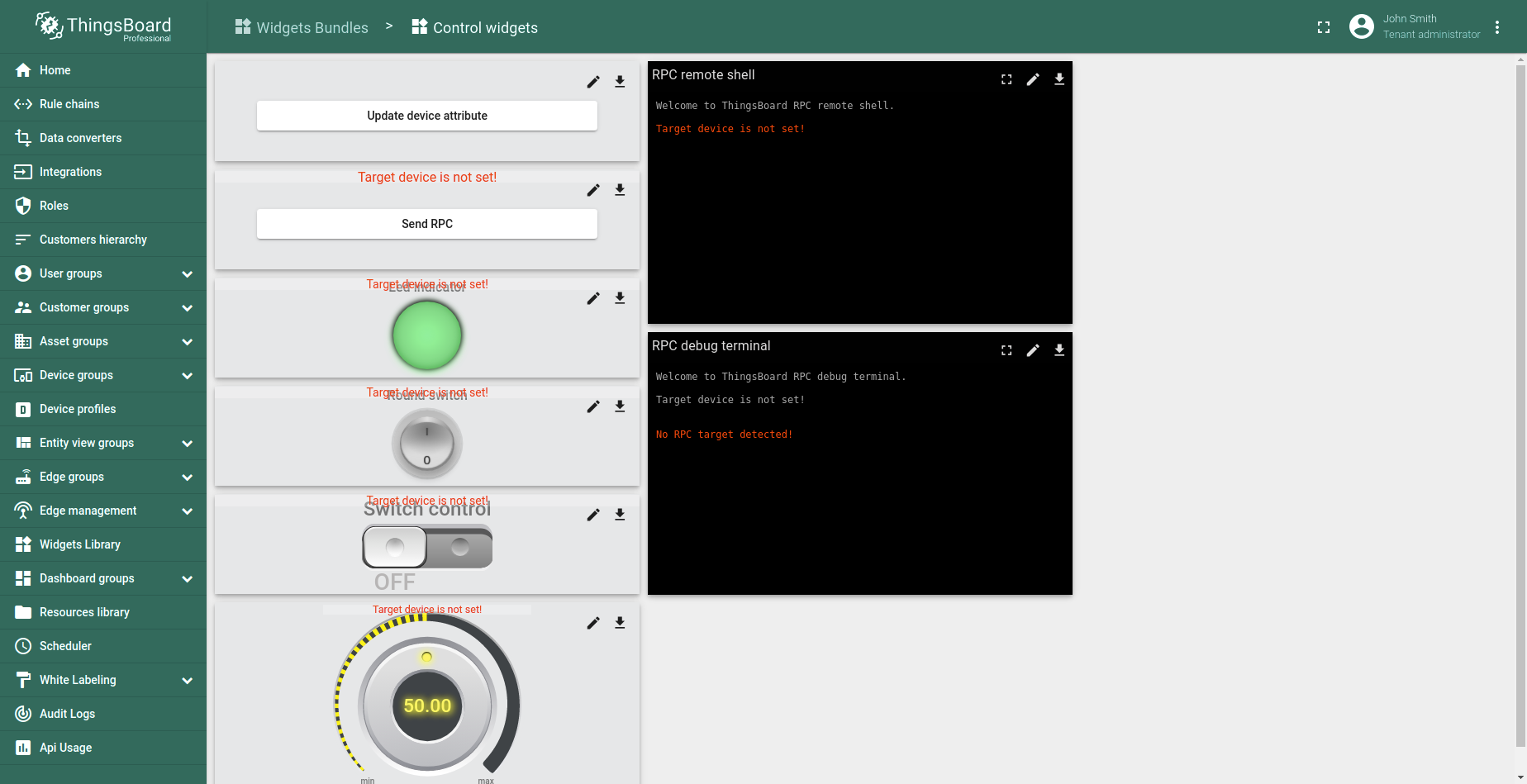

控制部件捆绑包用于可视化当前状态并向目标设备发送RPC命令。

计数部件

计数部件捆绑包用于根据所选筛选器统计并可视化当前告警和实体数量。

日期

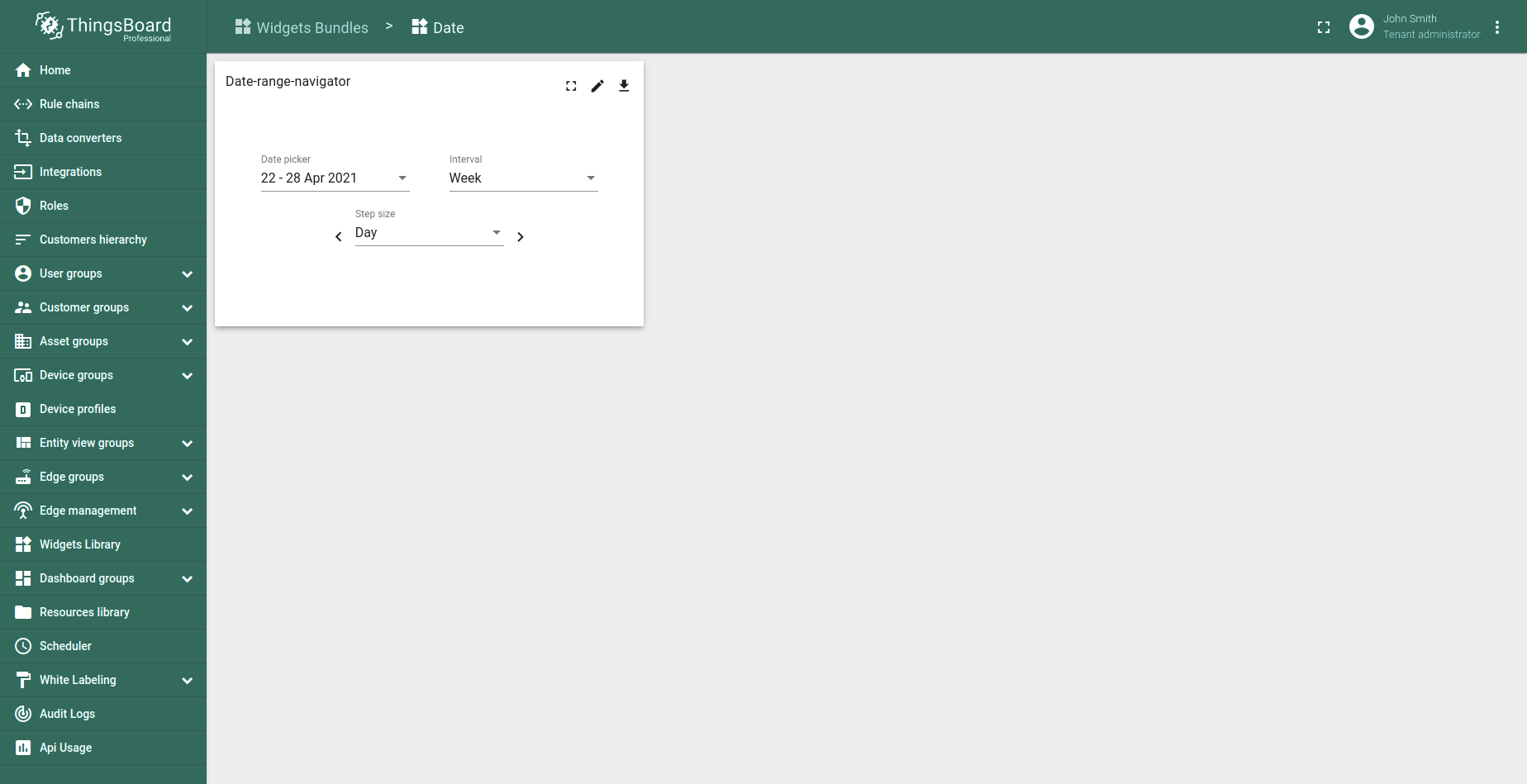

日期部件捆绑包用于更改仪表板上其他部件的数据范围。

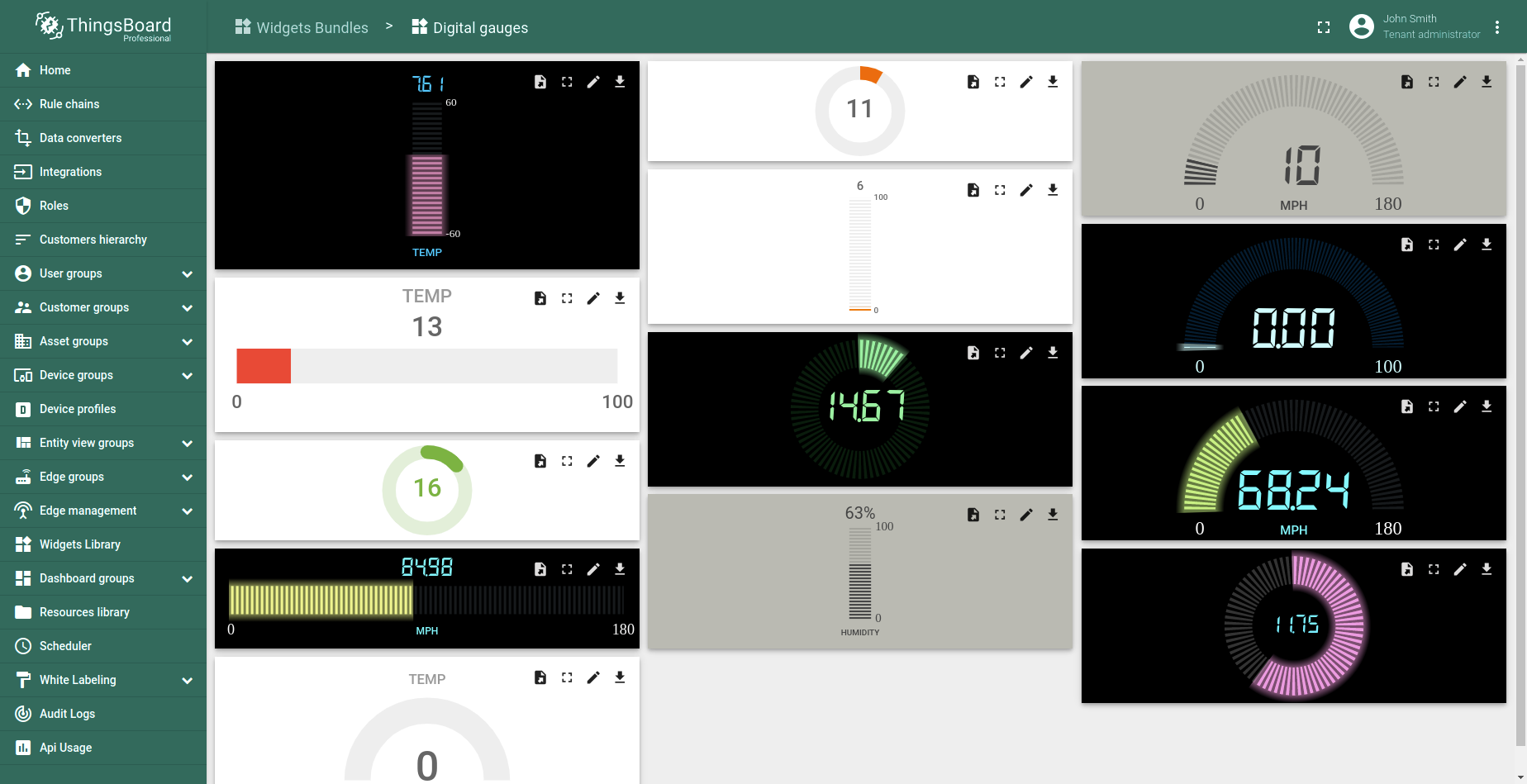

数字表盘

数字表盘捆绑包用于可视化温度、湿度、速度及其他整数或浮点值。

Edge部件

Edge部件捆绑包用于概览与指定ThingsBoard Edge实例相关的实体。

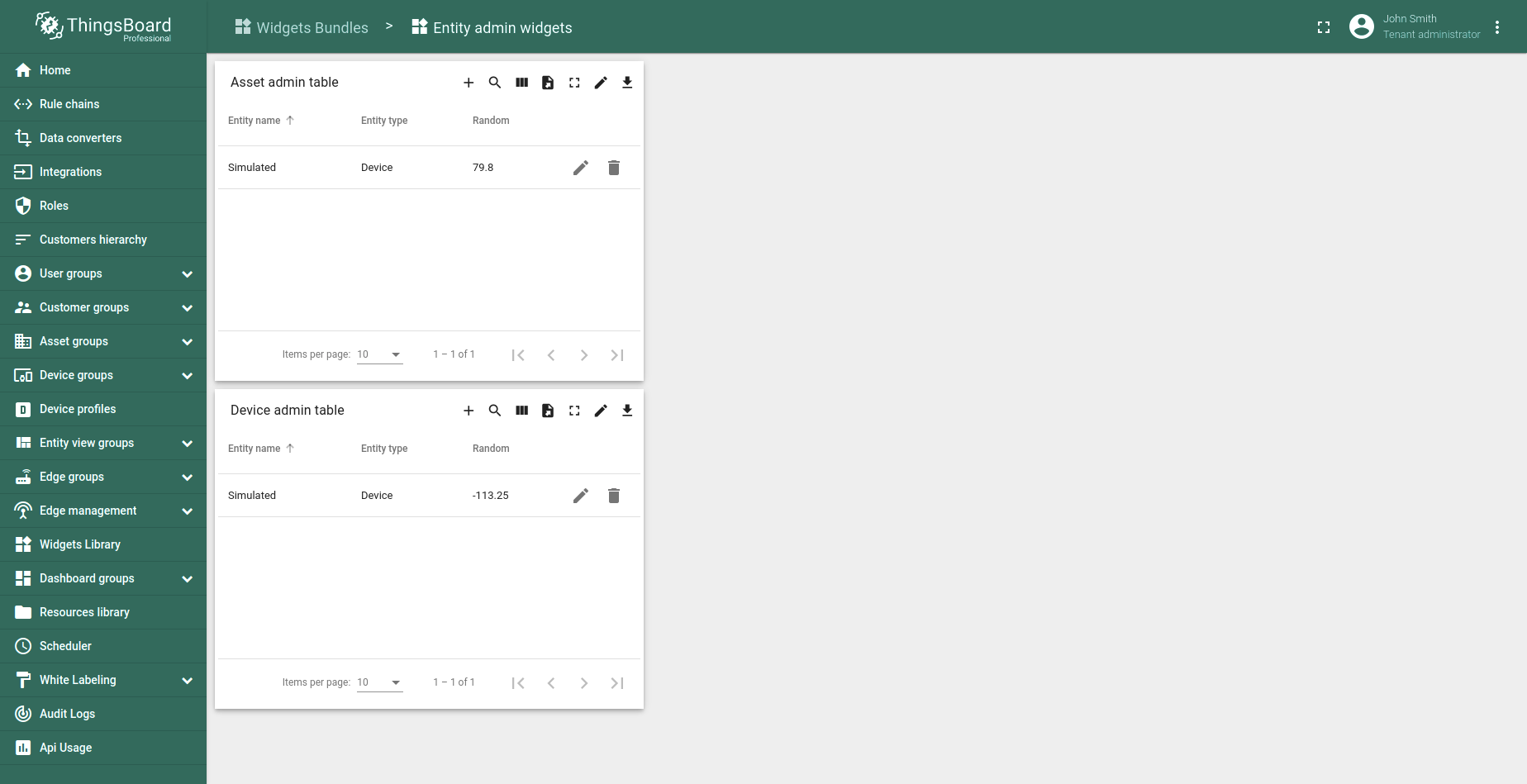

实体管理部件

实体管理部件是复杂部件的模板，用于列出及创建/更新/删除设备和资产。

实体部件

实体管理部件显示实体列表及其数据、实体计数，并基于关系显示实体层次结构。

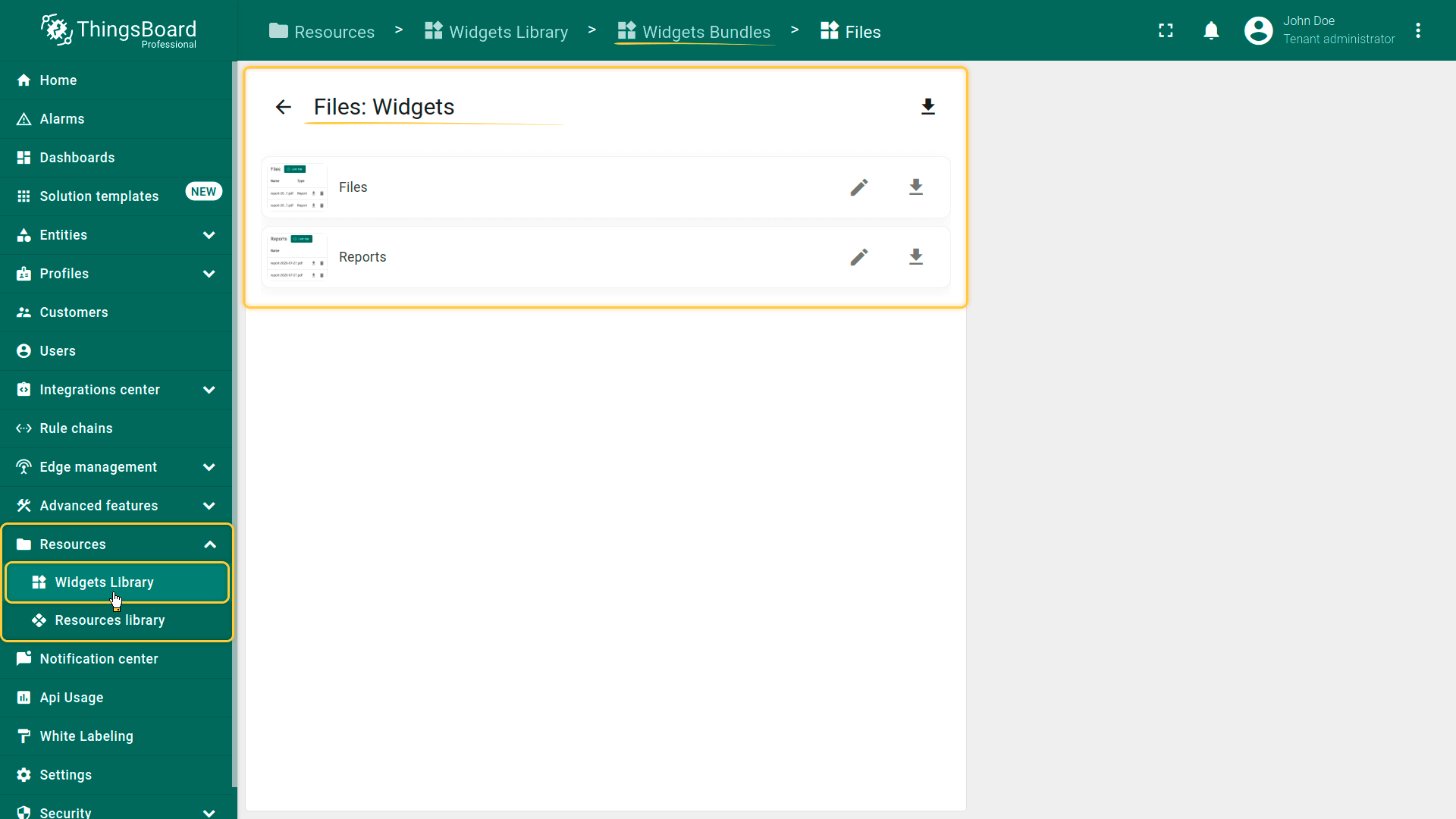

文件

仅适用于PE和PaaS。

文件部件以表的形式显示文件或PDF报告列表。支持下载和删除文件。

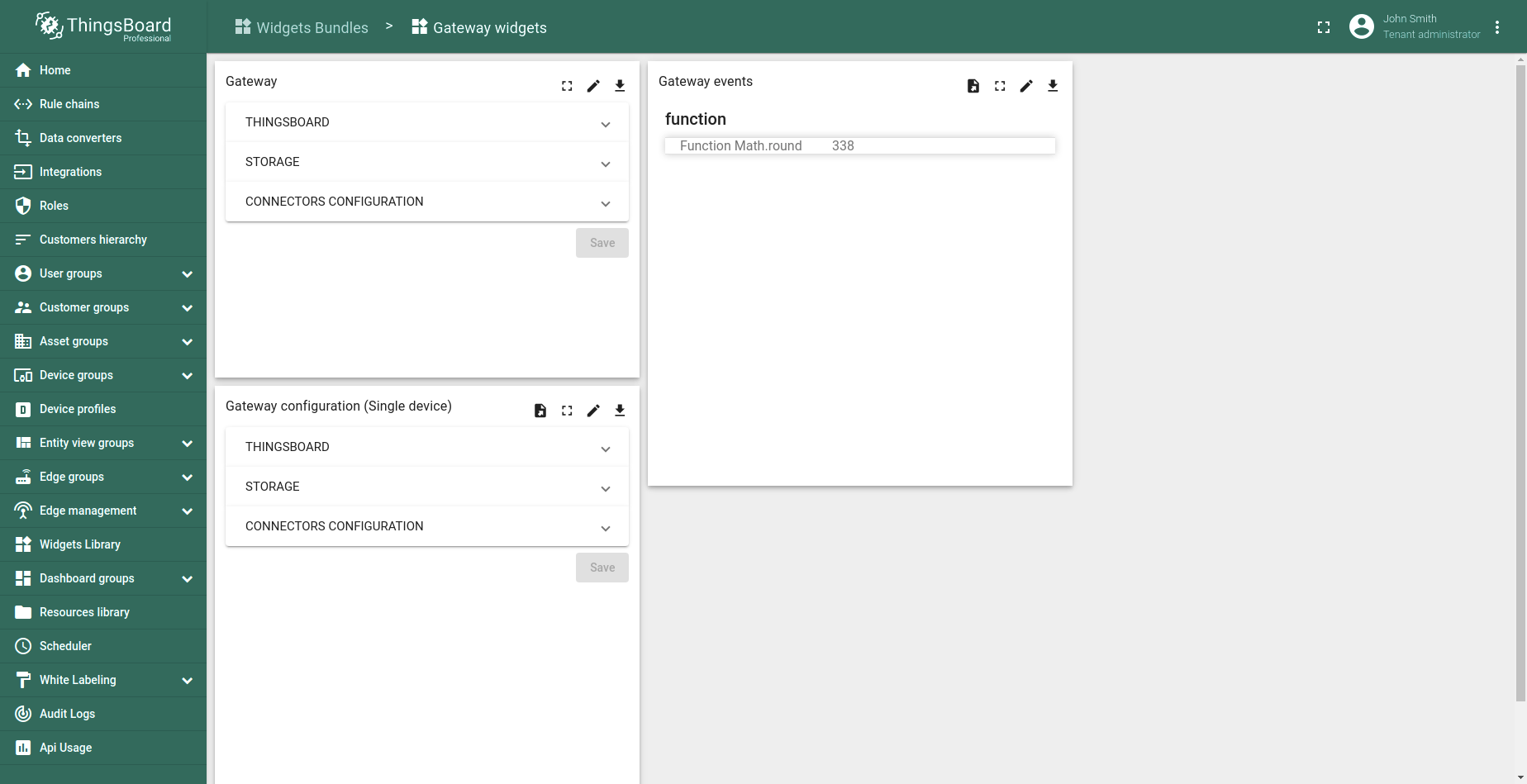

网关部件

网关部件捆绑包用于管理扩展。

通用高性能SCADA符号

此捆绑包包含用于广泛工业监控和控制的高性能SCADA部件。涵盖从面板、表盘到机械资产和现场设施等元素。用于组装清晰、高对比的HMI界面，在混合设备仪表板上快速传达状态。

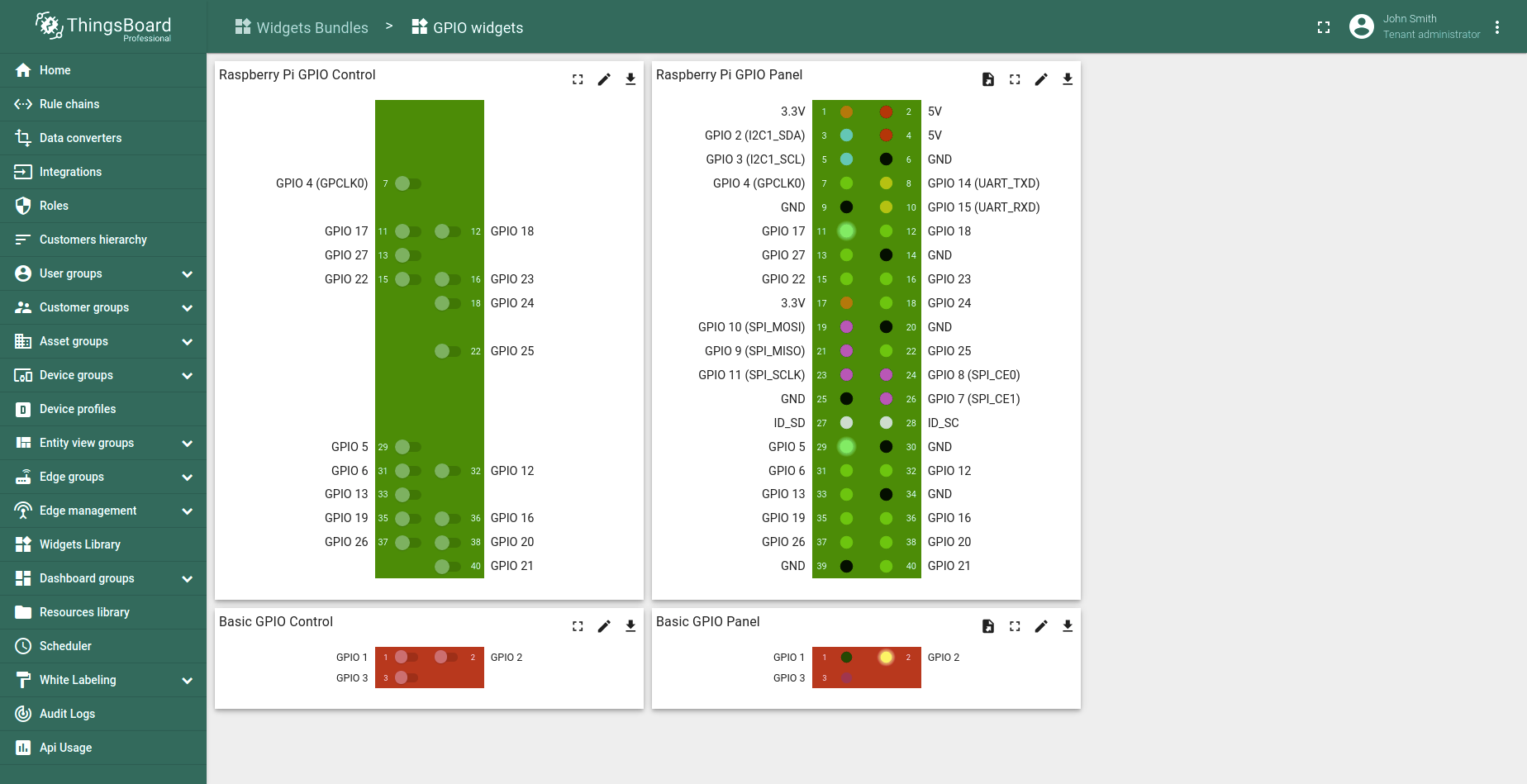

GPIO部件

GPIO部件捆绑包用于可视化和控制目标设备的GPIO状态。

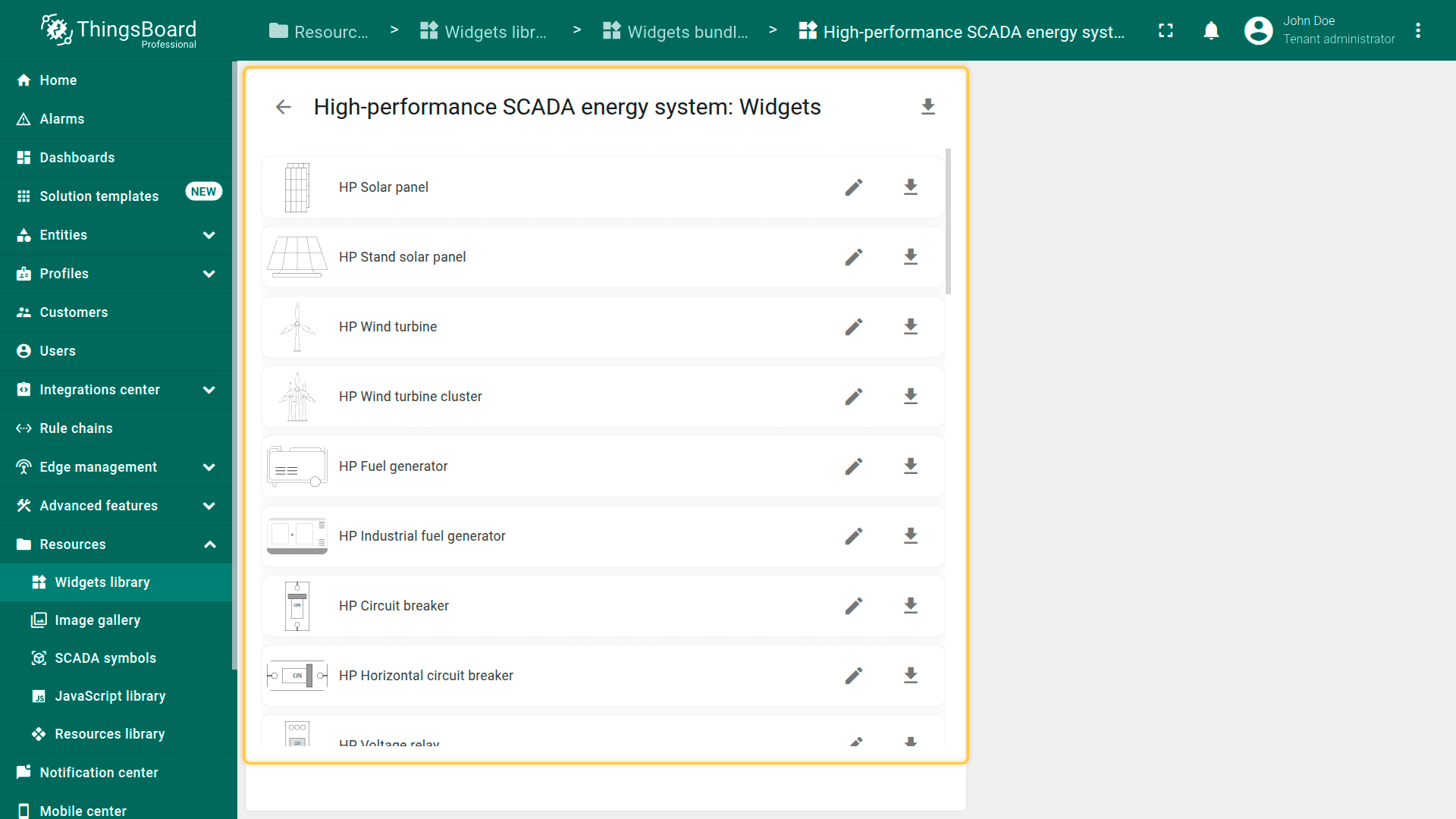

高性能SCADA能源系统

此捆绑包包含覆盖完整电力流的高性能SCADA符号——从可再生能源发电（太阳能、风能）和备用发电机，经过存储、转换、保护、计量，以及高/低压配电直至住宅和工业用户。适于构建可视化现代能源基础设施生产、质量和消费的交互式仪表板。

高性能SCADA流体系统

此高性能符号捆绑包聚焦石油天然气、化工和水处理领域的流体处理工艺。涵盖钻井和井控组件、泵和管道、分离器、热交换单元、涡轮及相关设备——适用于流程图、生产仪表板和工艺安全视图。

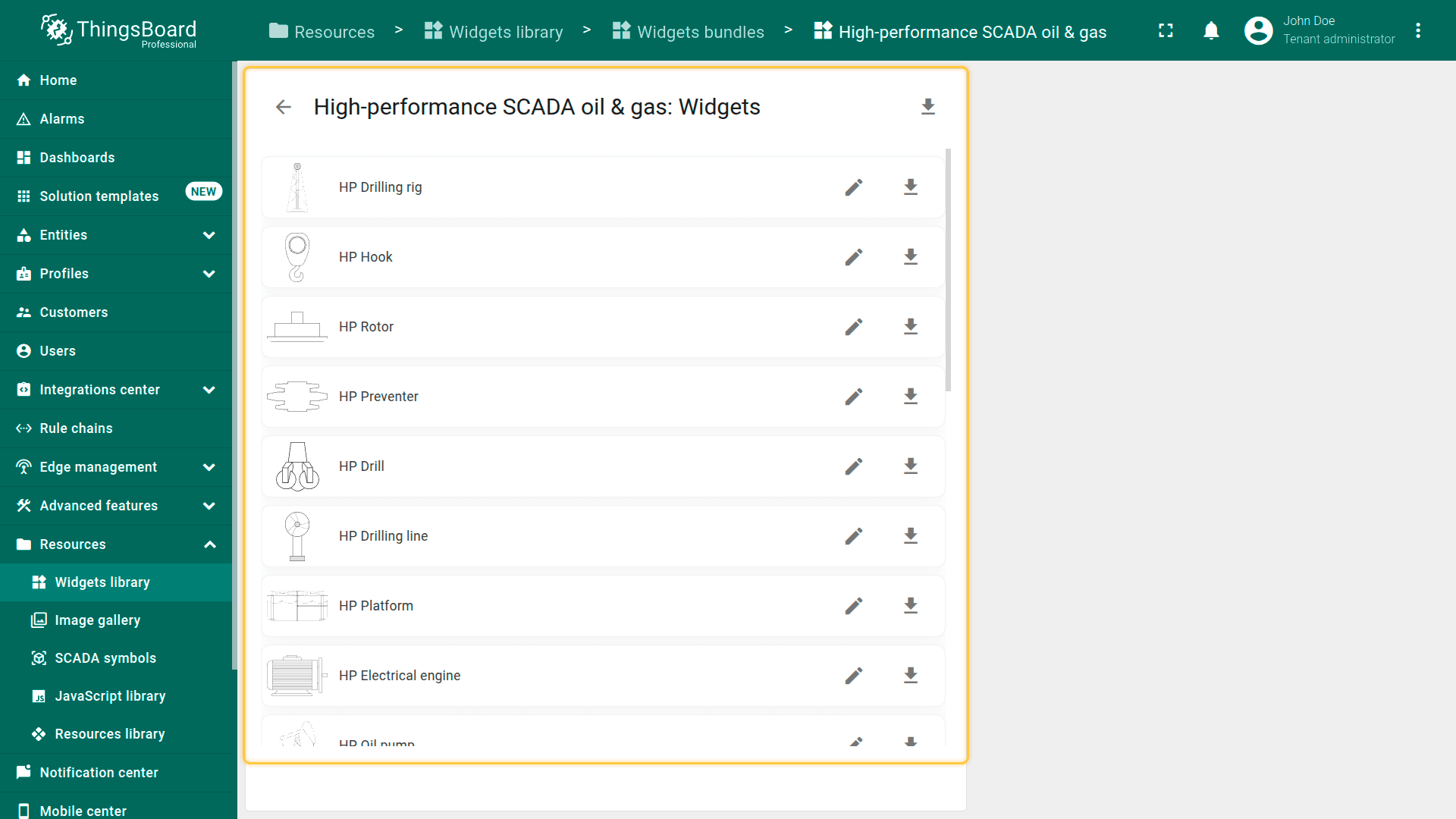

高性能SCADA石油天然气

专为石油天然气领域上游和早期处理流程设计的高性能SCADA符号捆绑包。涵盖钻井和井控设备、人工举升和驱动单元、地面集输管线、分离器组、热交换和发电资产——可视化井口至初步处理的完整流程所需的一切，采用清晰的高性能SCADA风格。适用于实时跟踪陆上和海上装置钻井进度、生产效率和安全屏障的仪表板。

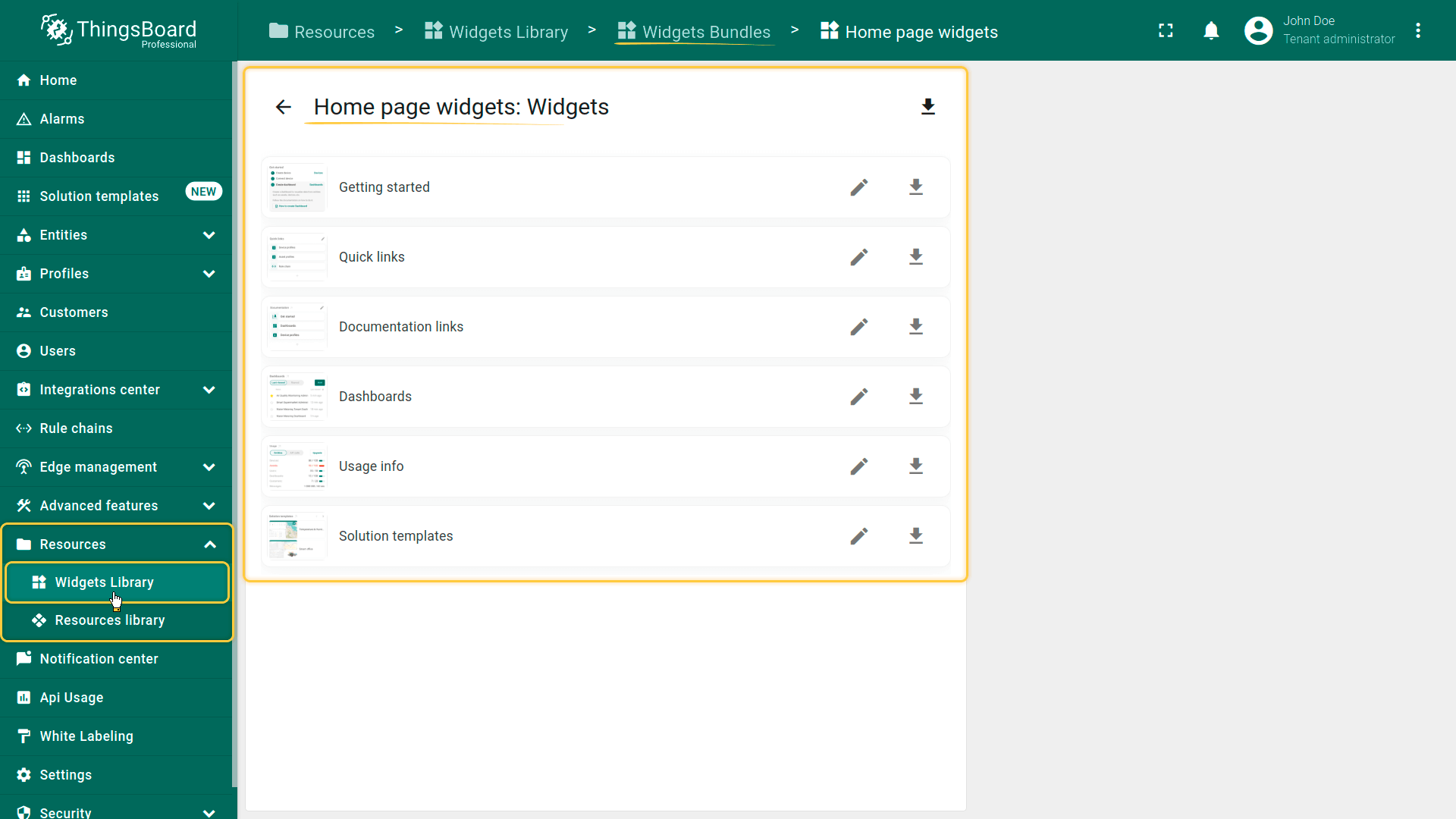

首页部件

首页部件捆绑包用于在首页自定义和显示指向平台UI组件、文档或任何其他资源的快速链接，显示实体数量和API使用等统计信息。

HTML部件

HTML部件捆绑包用于注入自定义HTML代码，或用于显示可配置的HTML并支持从所选数据源注入值。

室内环境

室内环境部件捆绑包用于可视化室内环境相关数据。

工业部件

工业部件捆绑包用于显示工业遥测数据。

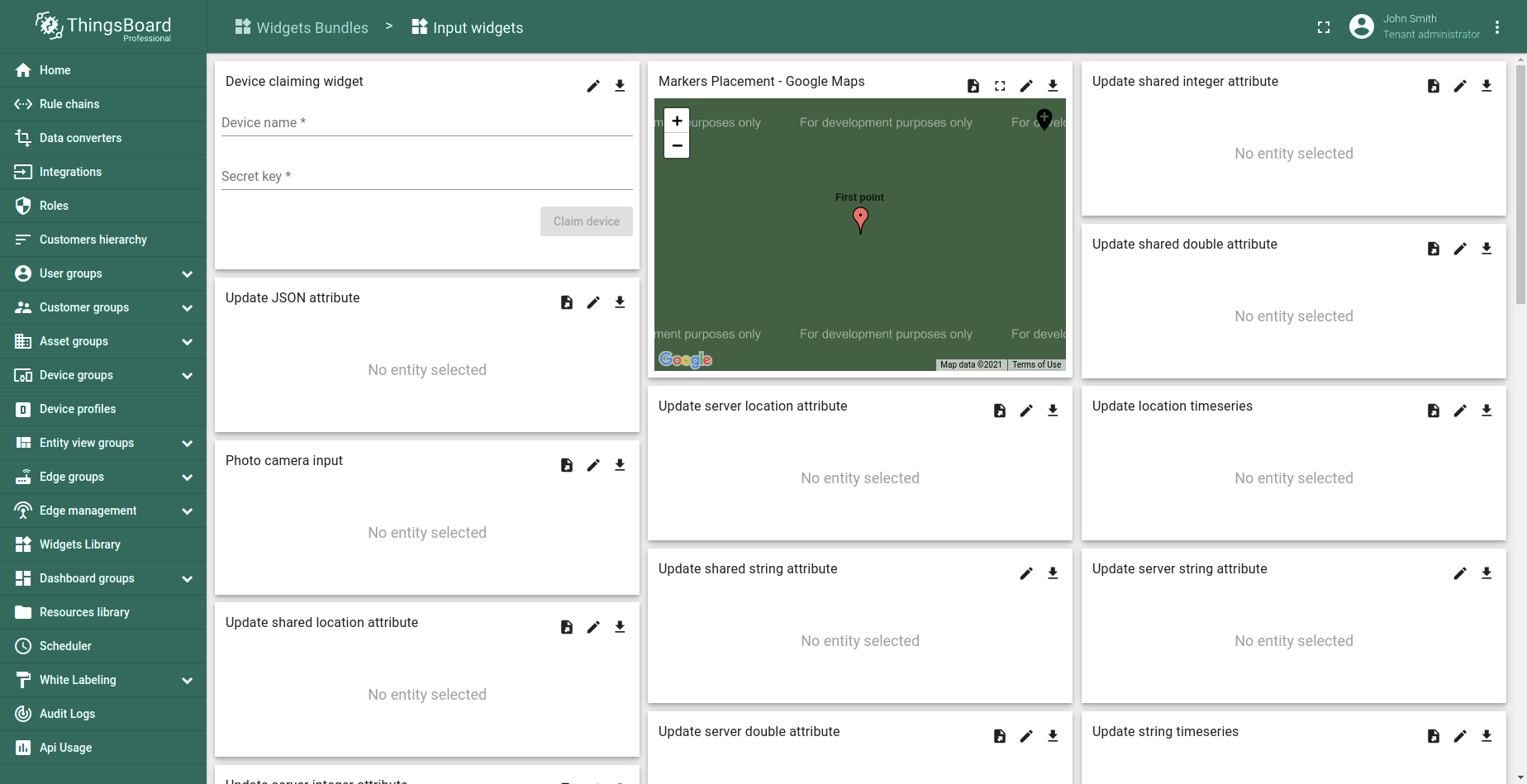

输入部件

输入部件捆绑包用于修改实体的属性。

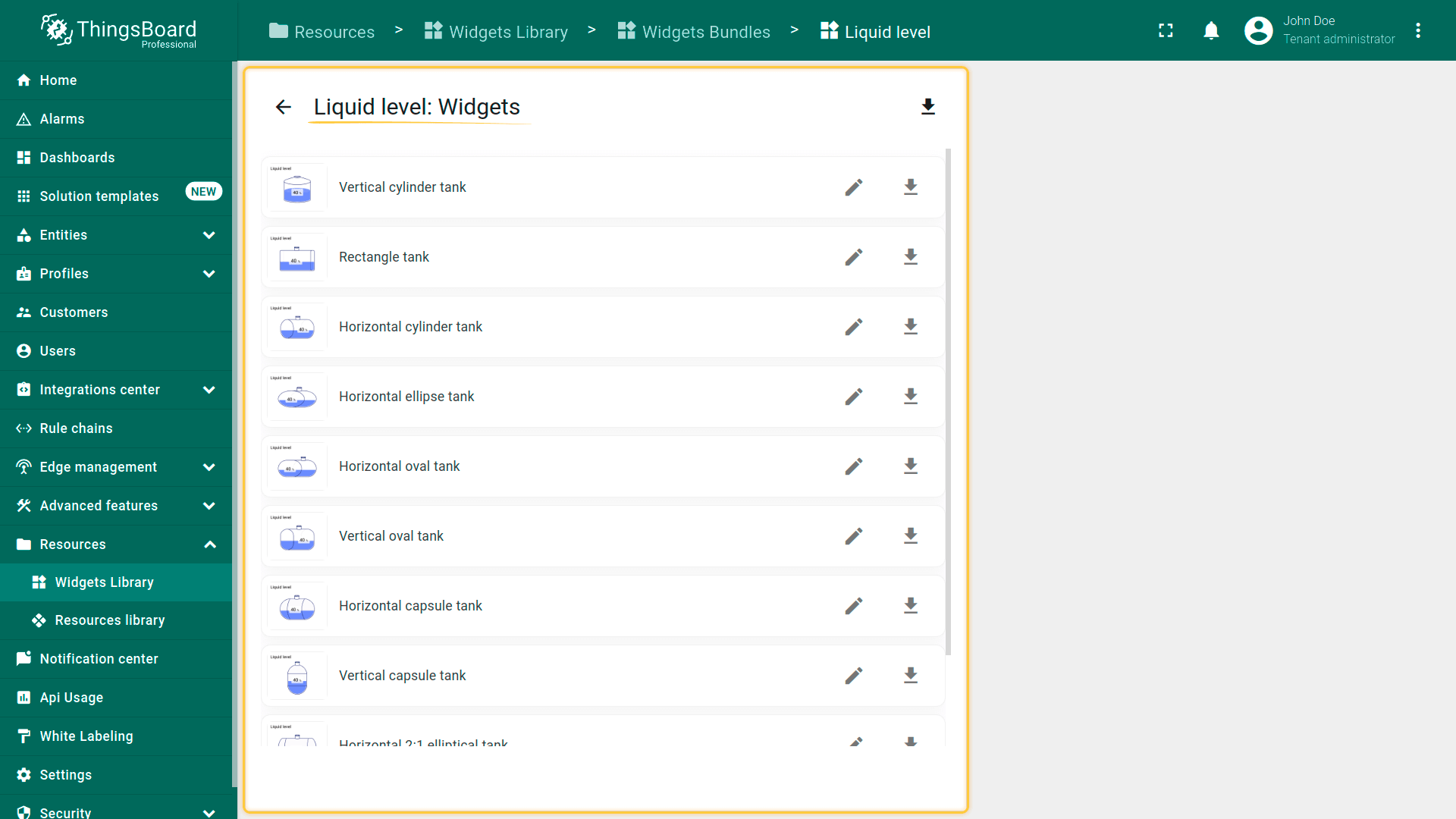

液位

液位部件捆绑包包含用于可视化罐内液位的部件。

地图

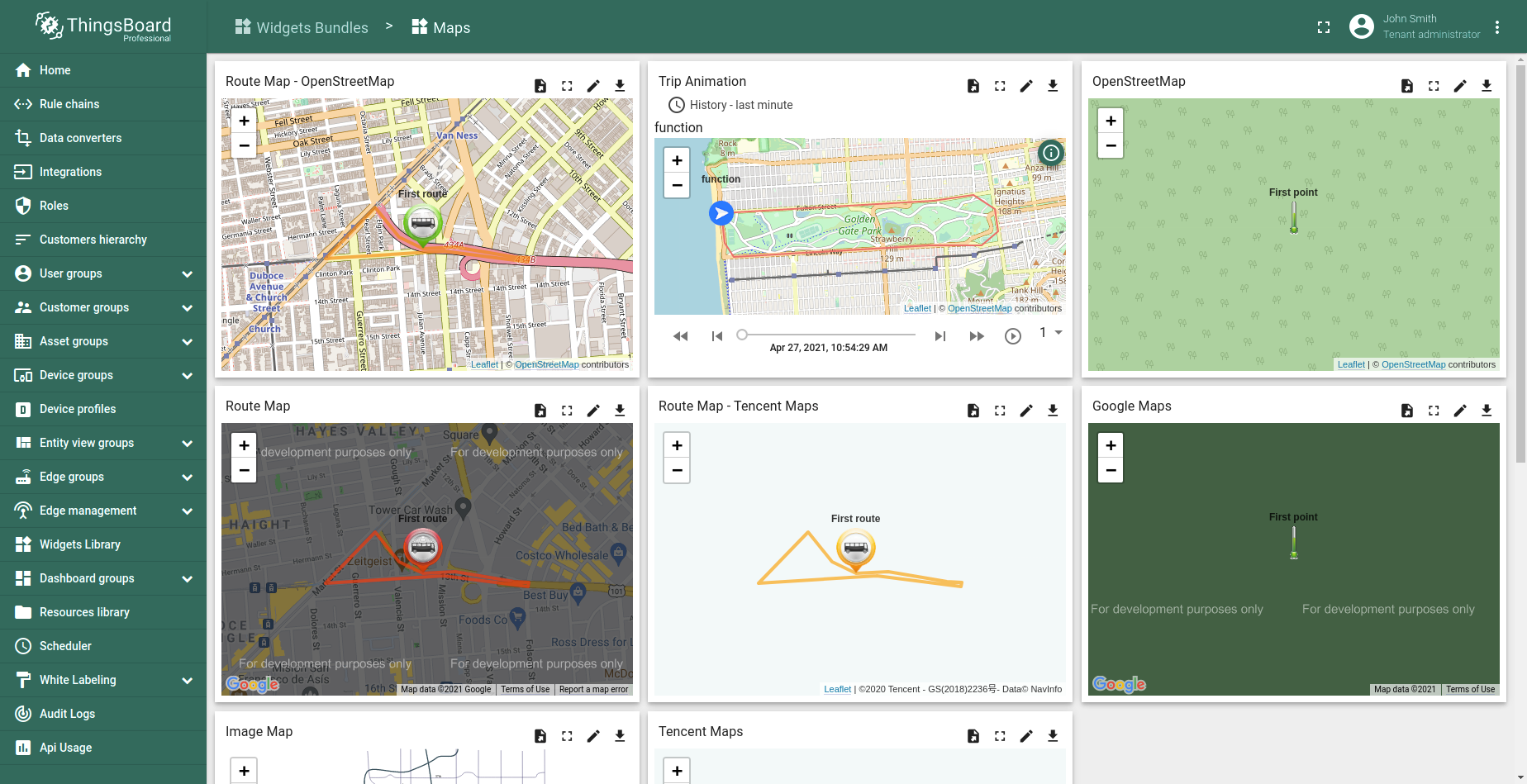

地图部件捆绑包用于在实时和历史模式下可视化设备地理位置并跟踪设备路线。

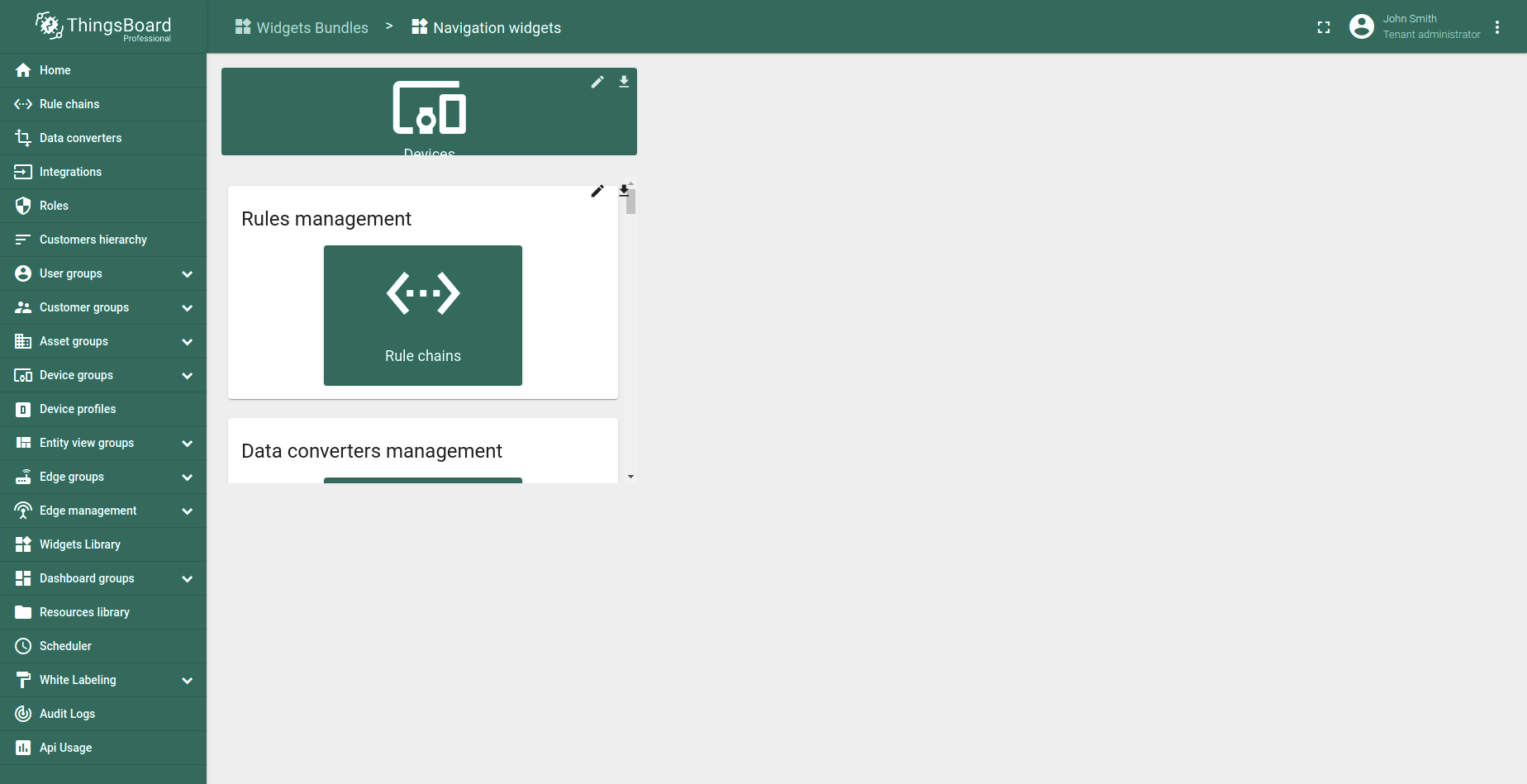

导航部件

导航部件捆绑包用于定义用户的首页仪表板。

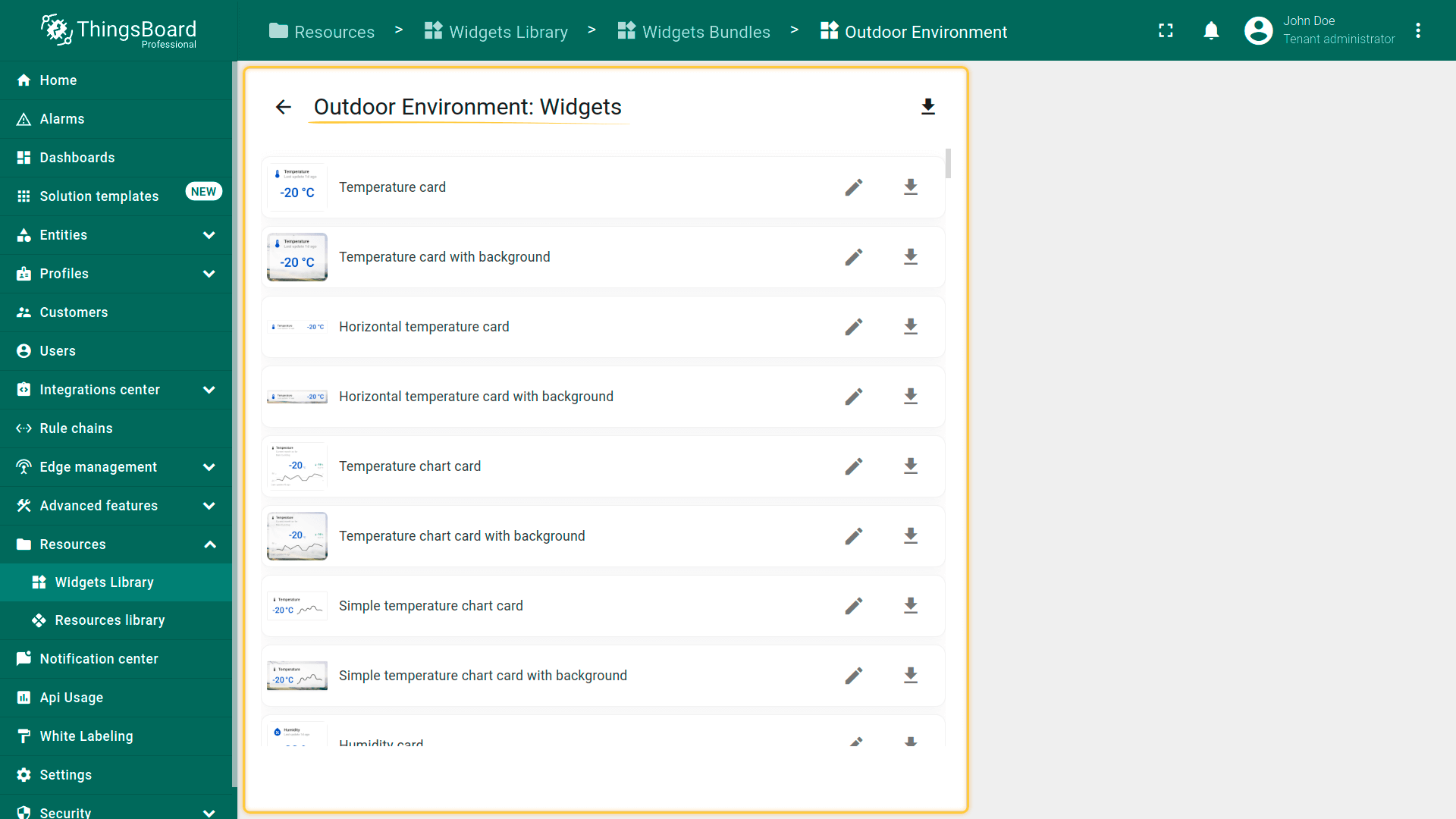

室外环境

室外环境部件捆绑包用于可视化室外环境相关数据。

SCADA符号

用于向SCADA仪表板上传SVG符号。

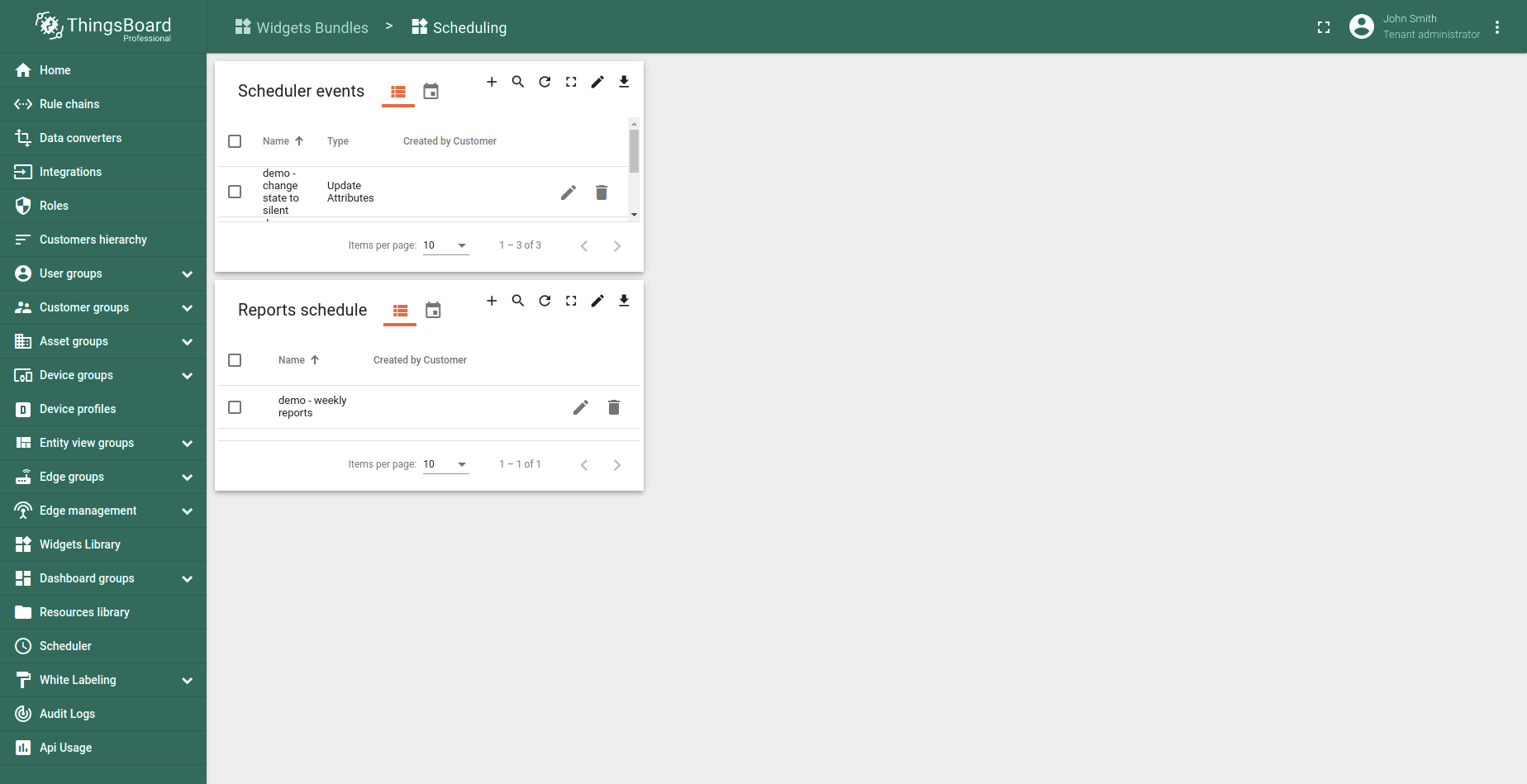

调度

仅适用于PE和PaaS。

调度部件捆绑包用于通过灵活的调度配置调度各类事件。

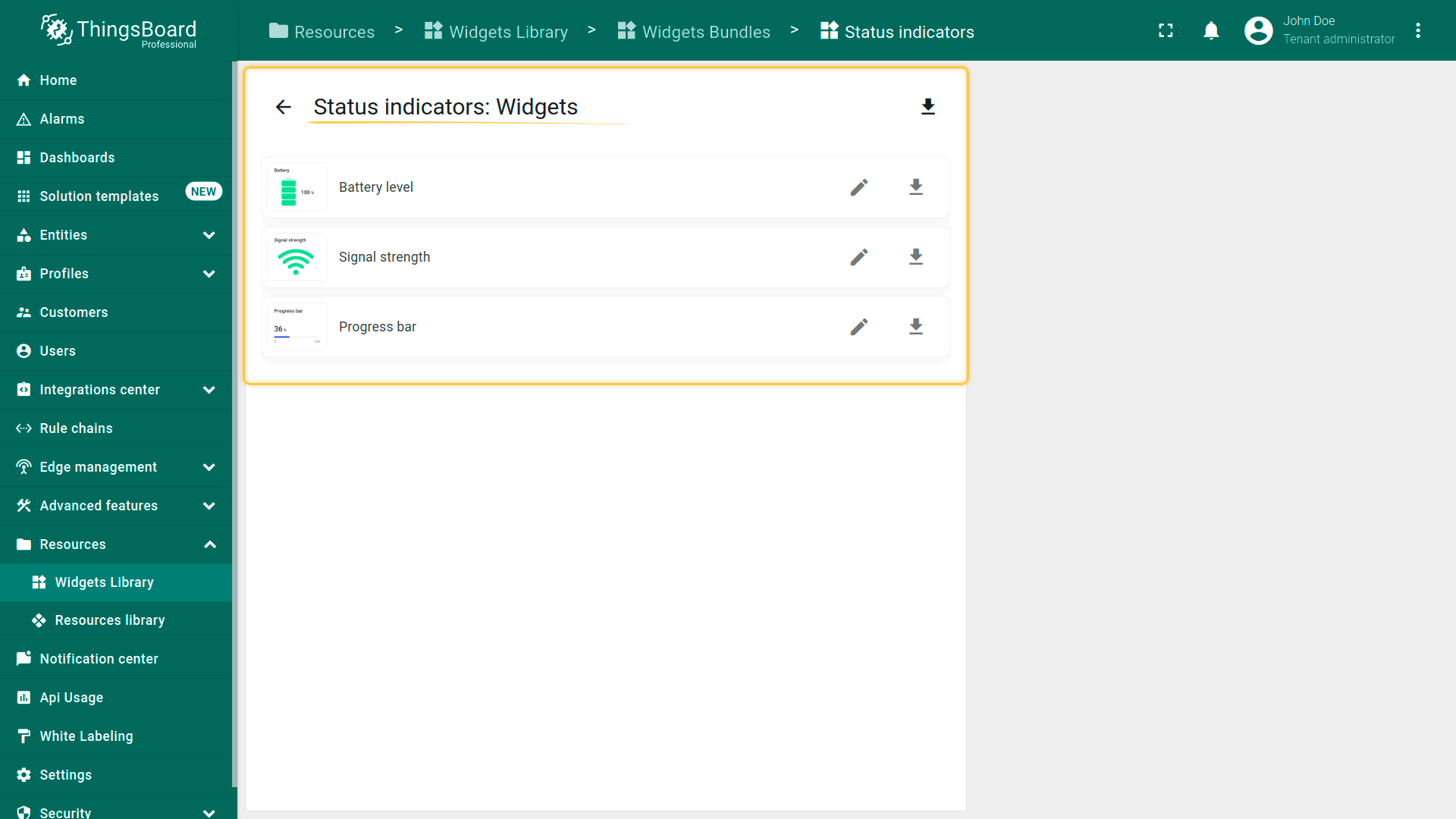

状态指示器

状态指示器部件捆绑包包含用于可视化电量、信号强度和进度条的部件。

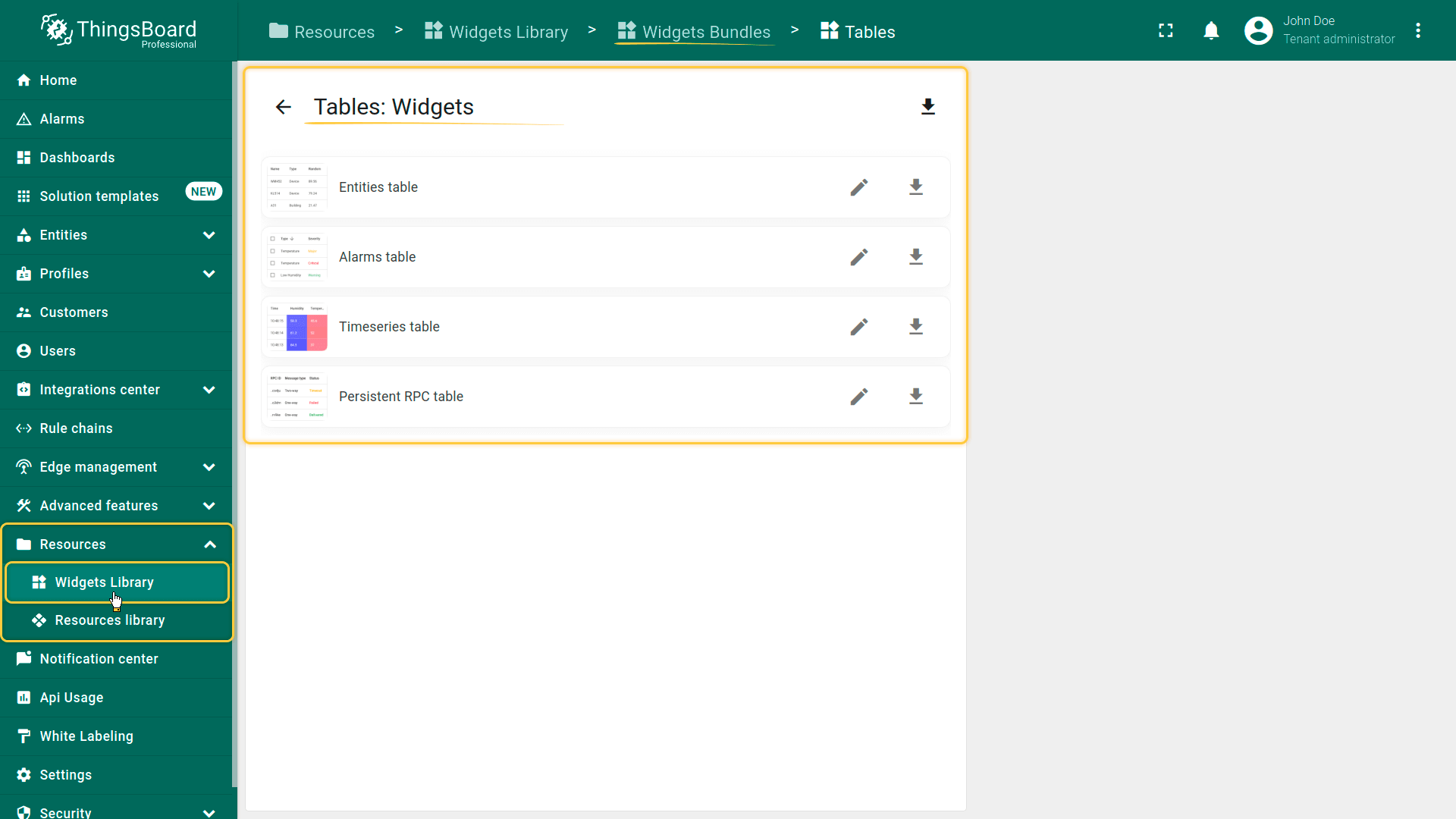

表格

表格部件捆绑包用于显示实体列表、告警信号列表以及一个或多个实体的时序数据。此外，此部件捆绑包展示基于实体别名的持久化RPC请求。支持可选筛选和分页以提升可用性。

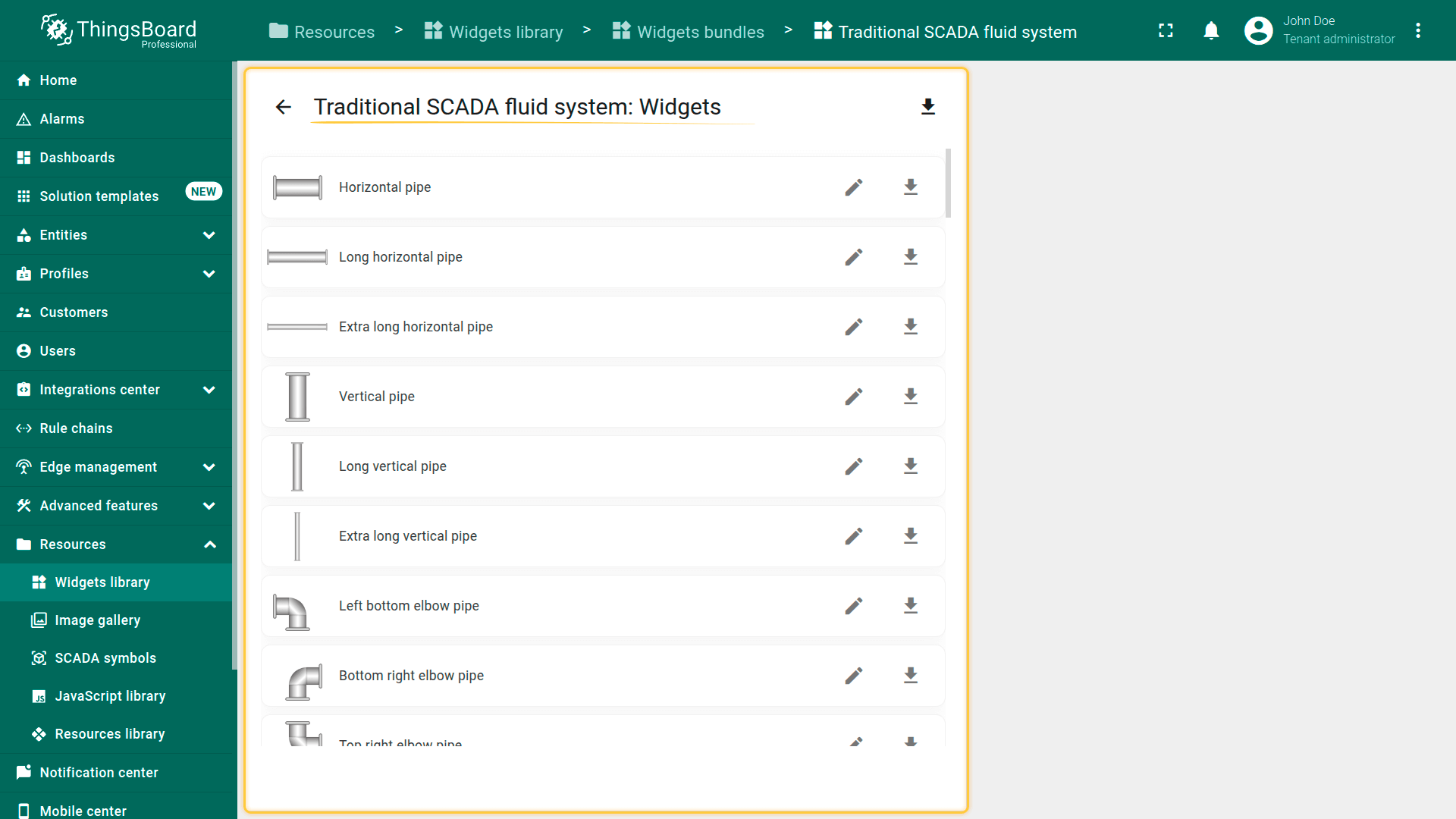

传统SCADA流体系统

此传统设计风格的SCADA符号捆绑包涵盖多种工业图所需的核心内容。包含直管、弯管、三通、排放口、流量和液位计、泵、过滤器、阀门、各种形状储罐、水池及其他核心组件——组装管道、液压及其他过程控制schematic所需的一切。

部件操作

添加部件

系统管理员添加新部件后，该部件将自动成为系统部件。即仅管理员有权修改或删除该部件。租户管理员也可创建部件，但仅有权修改其创建的部件。您可按照此指南始终实现并添加自己的部件。

添加新部件的步骤：

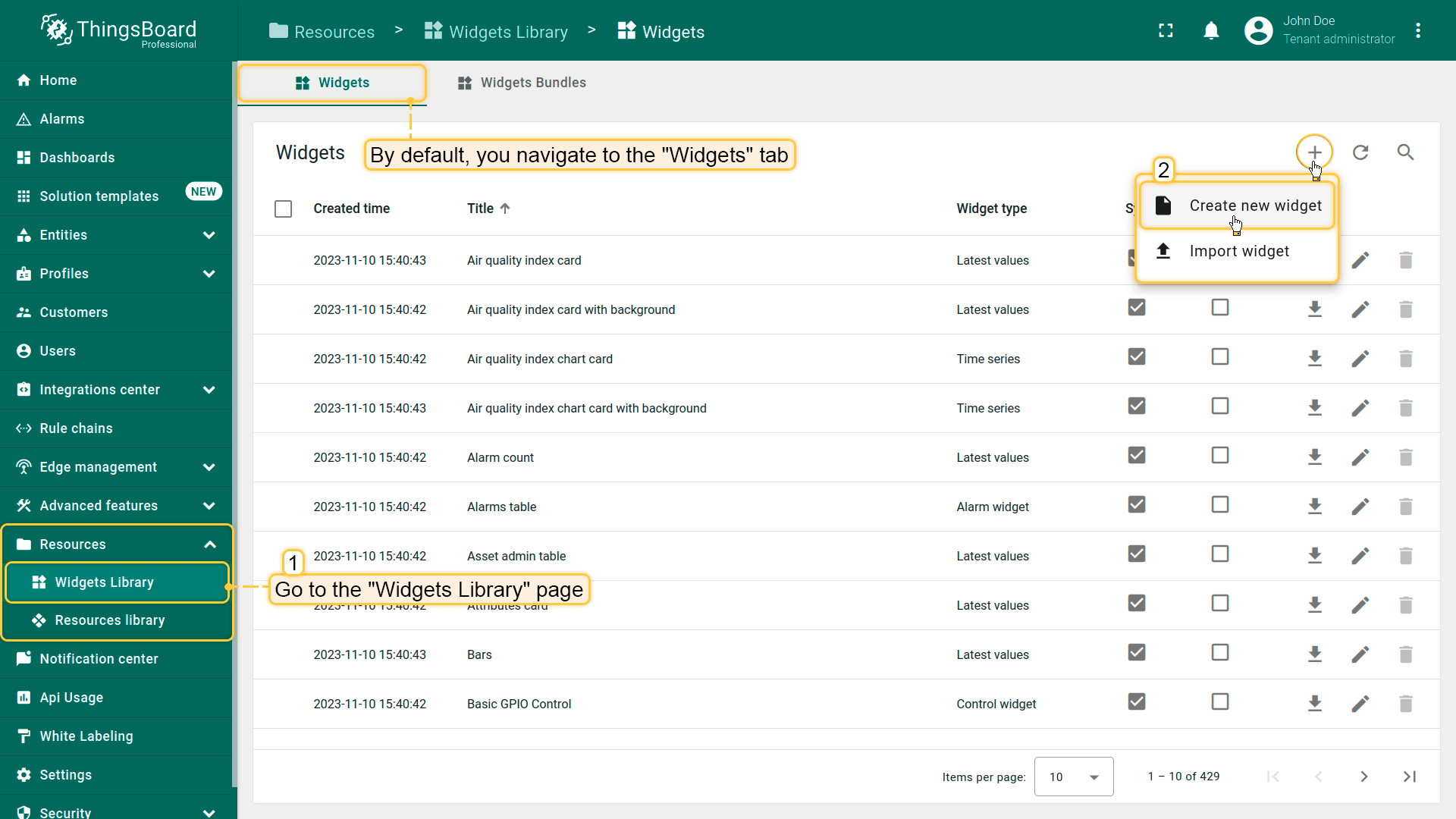

• 使用左侧主菜单导航到"Widgets Library"页面。点击屏幕右上角的"+"图标，从下拉菜单中选择"Create new 部件"选项；

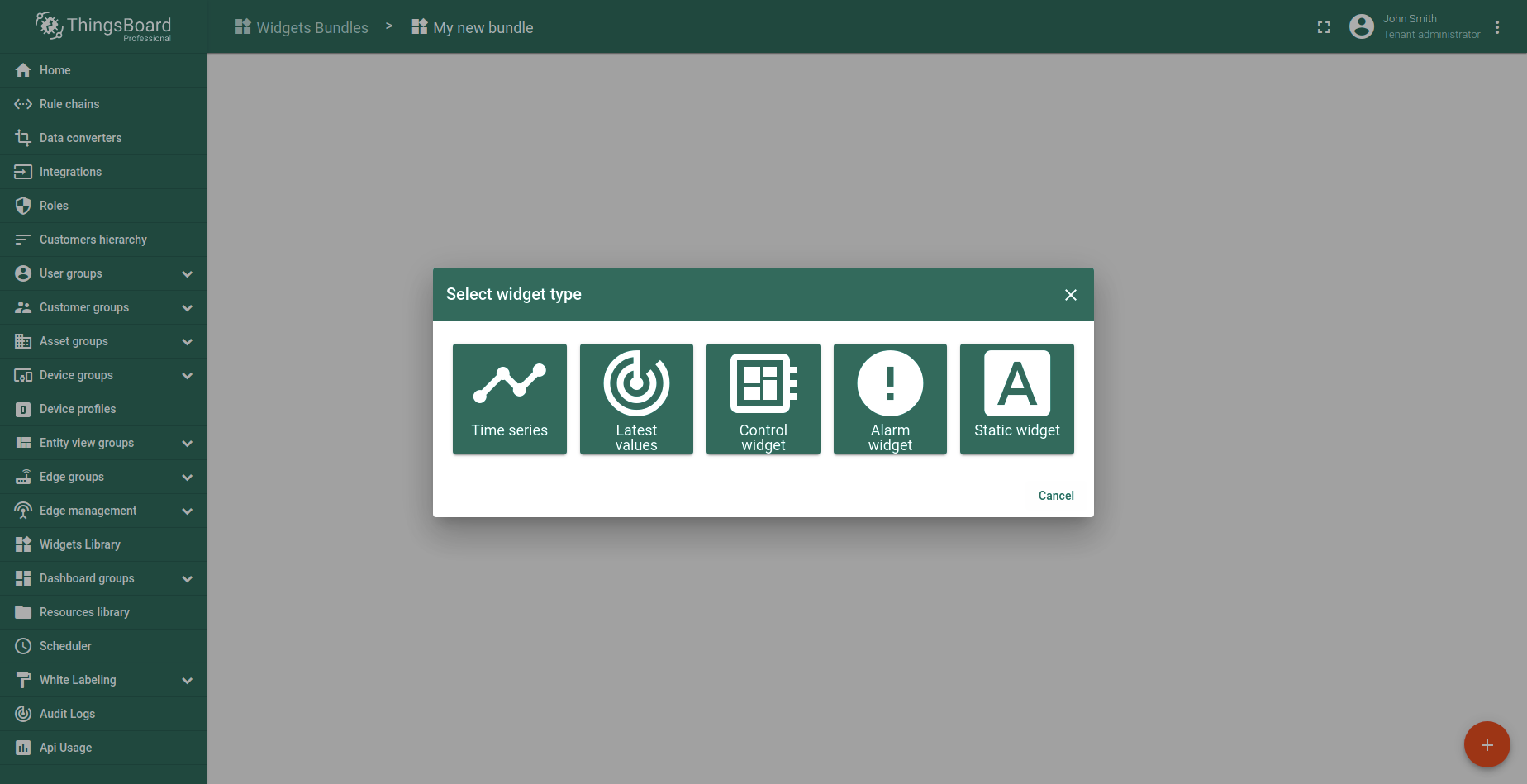

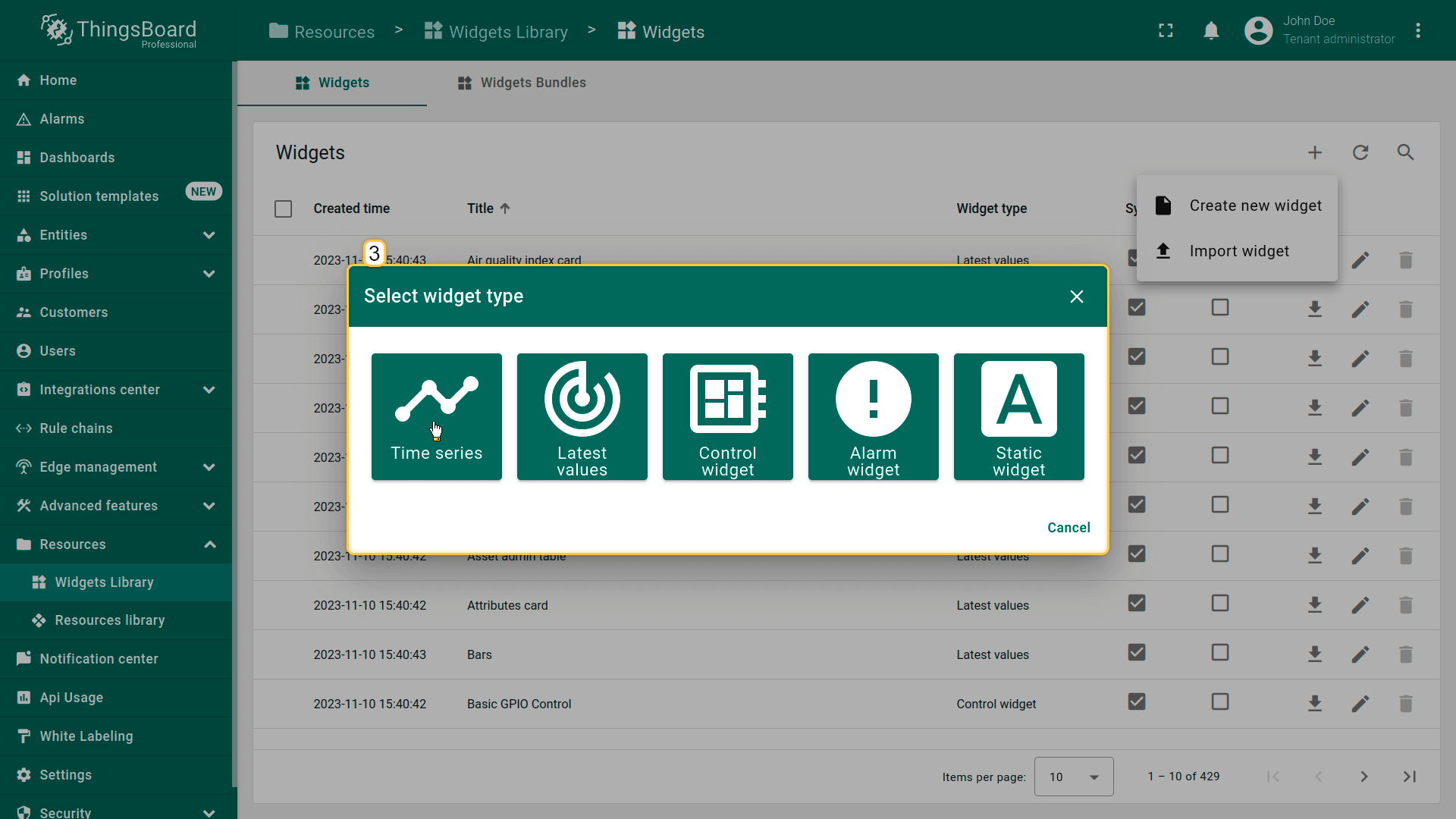

• 在弹出窗口中选择部件类型；

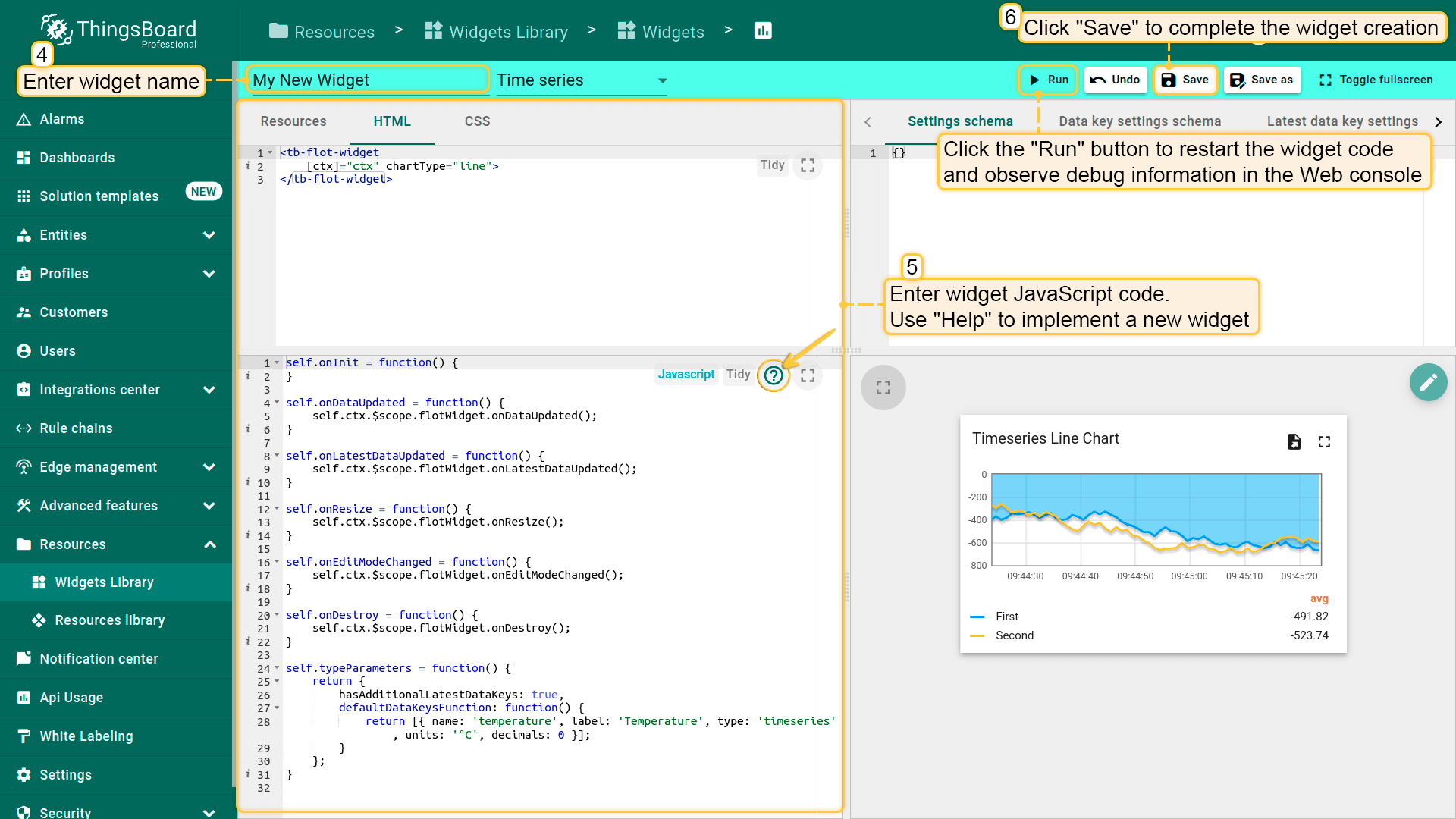

• 在出现的对话框窗口中，输入新部件名称、部件JavaScript代码，然后点击"Save"完成部件创建；

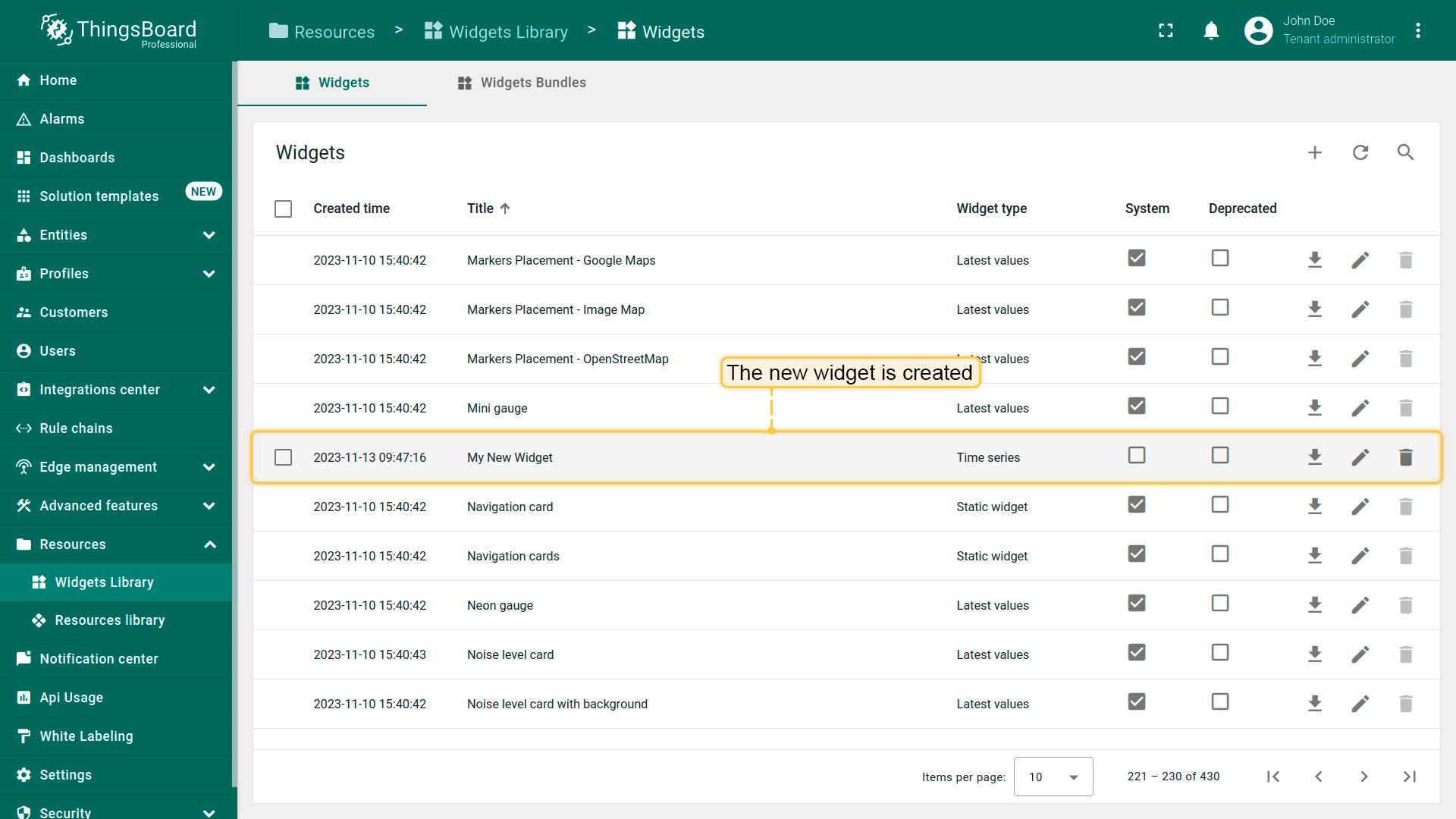

• 新部件已创建。

导出部件

您可将部件捆绑包中的特定类型部件以JSON格式导出，并在相同或不同的ThingsBoard实例中导入。

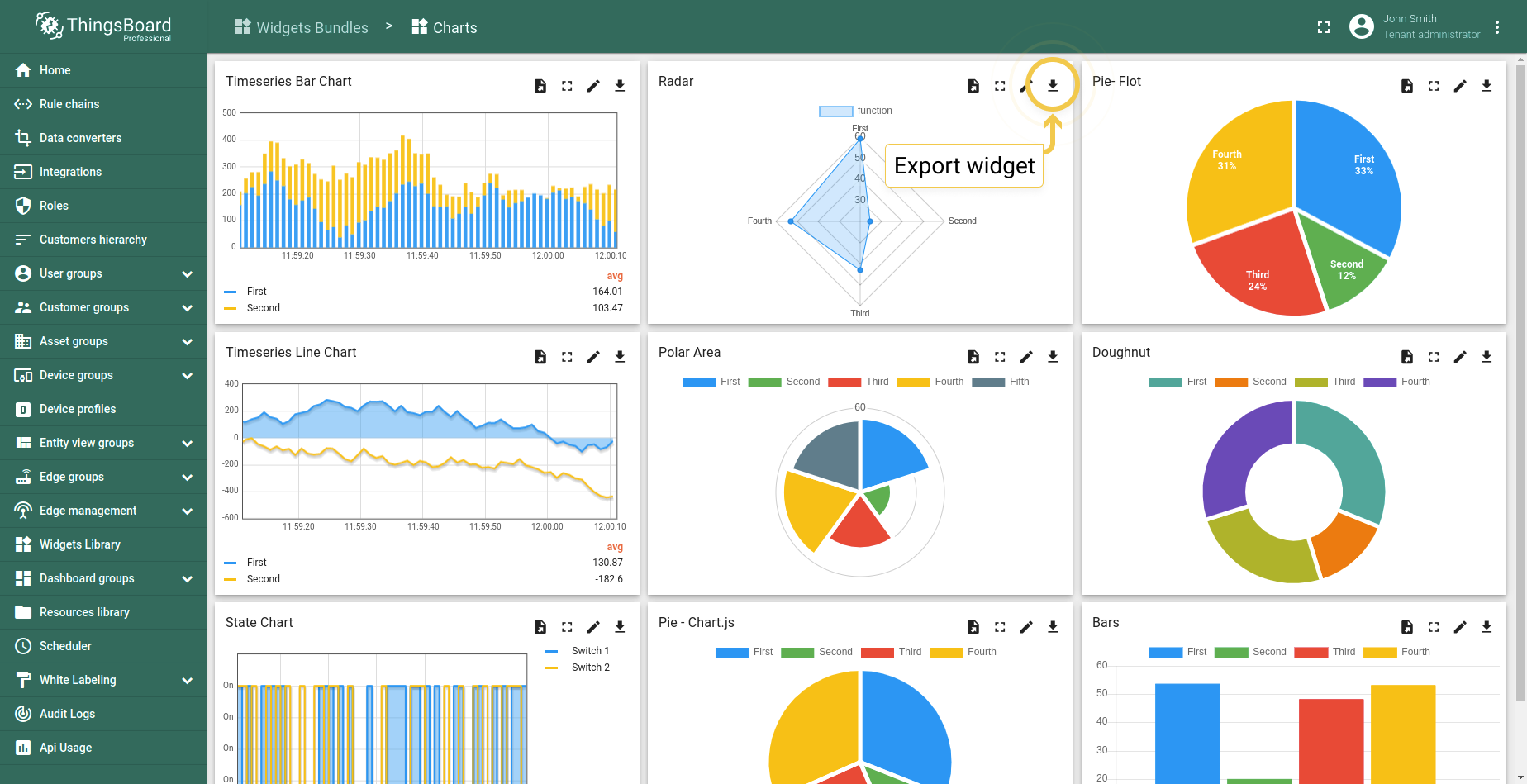

要导出部件类型，请前往部件库页面，在“Widgets”选项卡中点击具体部件卡片上的导出按钮。部件配置文件将以JSON格式保存到您的计算机。

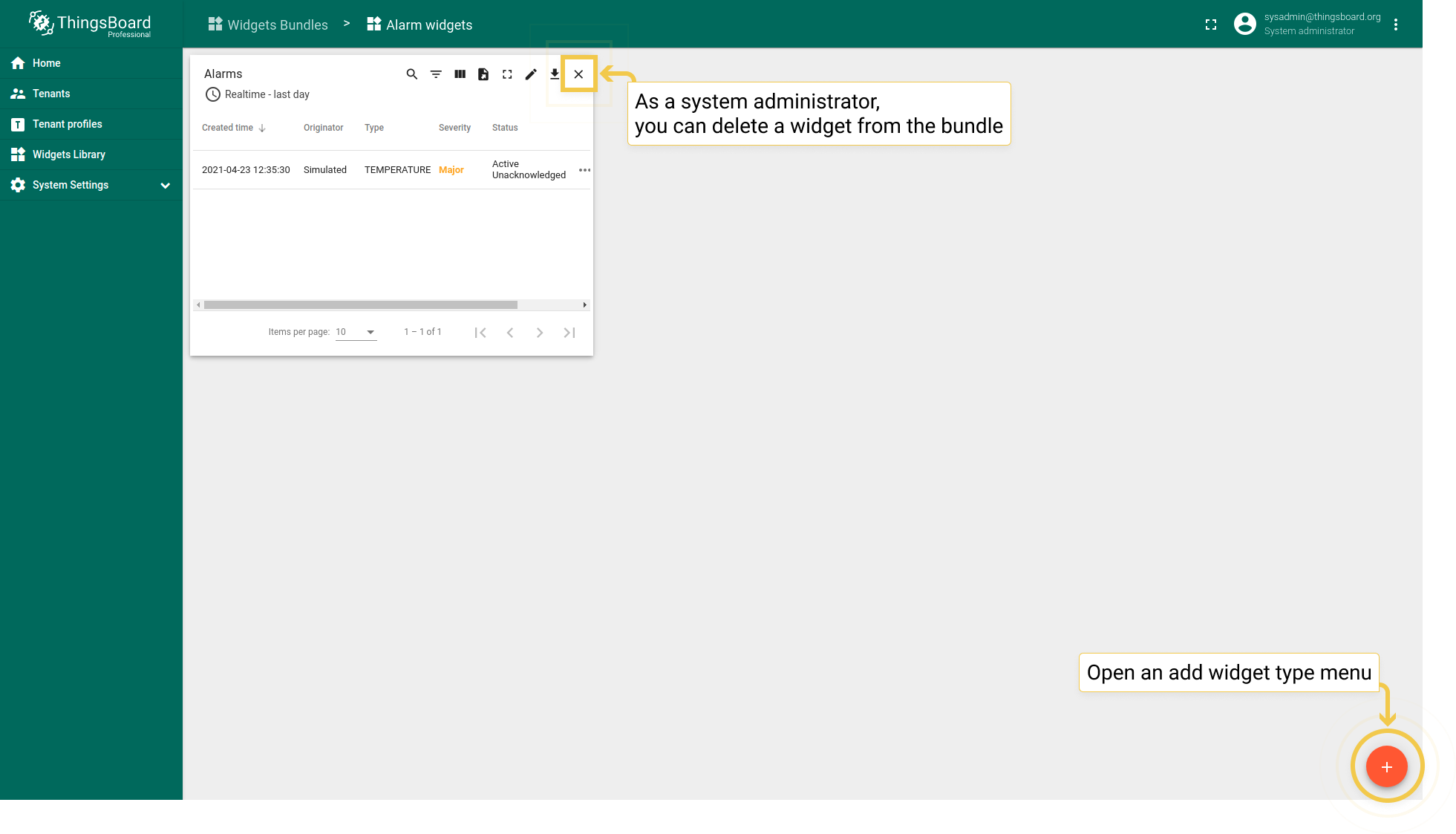

导入部件

请注意，仅系统管理员可修改系统（默认）部件。包括在捆绑包内编辑、删除、添加或导入部件的能力。系统管理员创建新部件捆绑包时，将设置为租户的系统级项，阻止租户对其进行修改。不过，租户可添加自己的部件。此种情况下，他们拥有对捆绑包内所创建部件类型的完全管理权限。

导入部件的步骤：

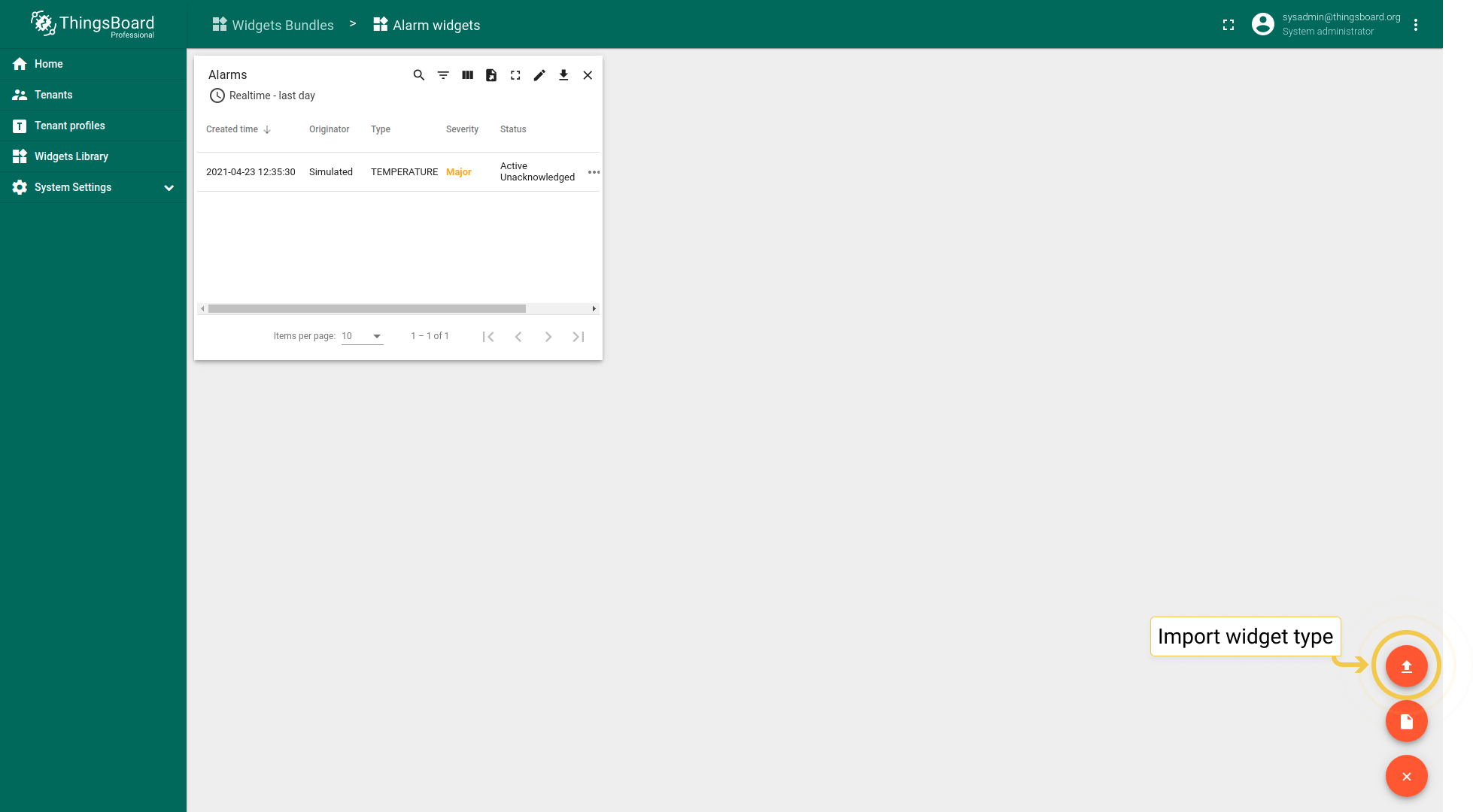

• 点击"Widgets"页面右上角的"+"按钮。从下拉菜单中选择"Import 部件 type"；

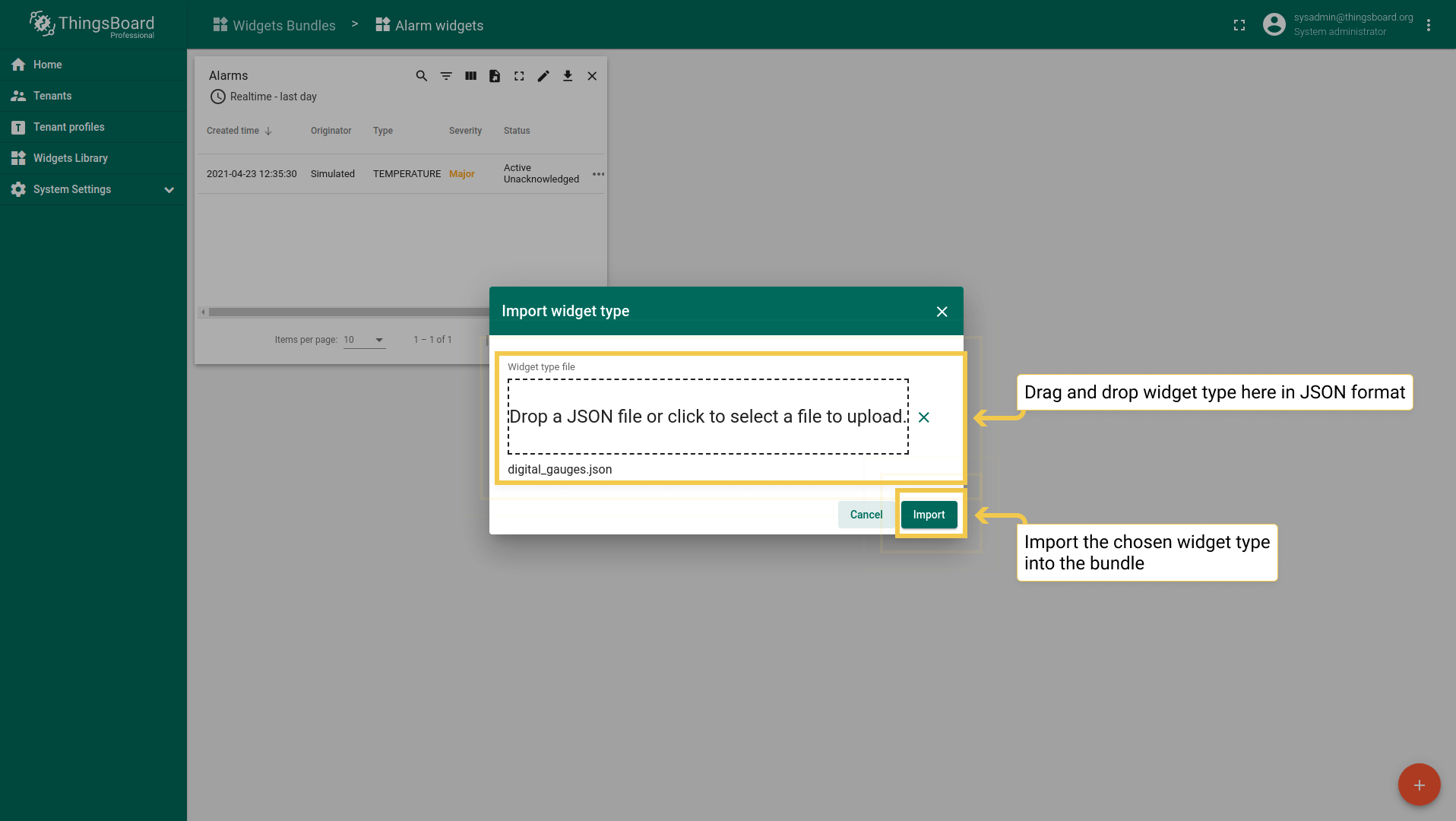

• 弹出窗口中会提示上传JSON文件。从计算机拖放文件，然后点击"Import"将部件添加到部件包；

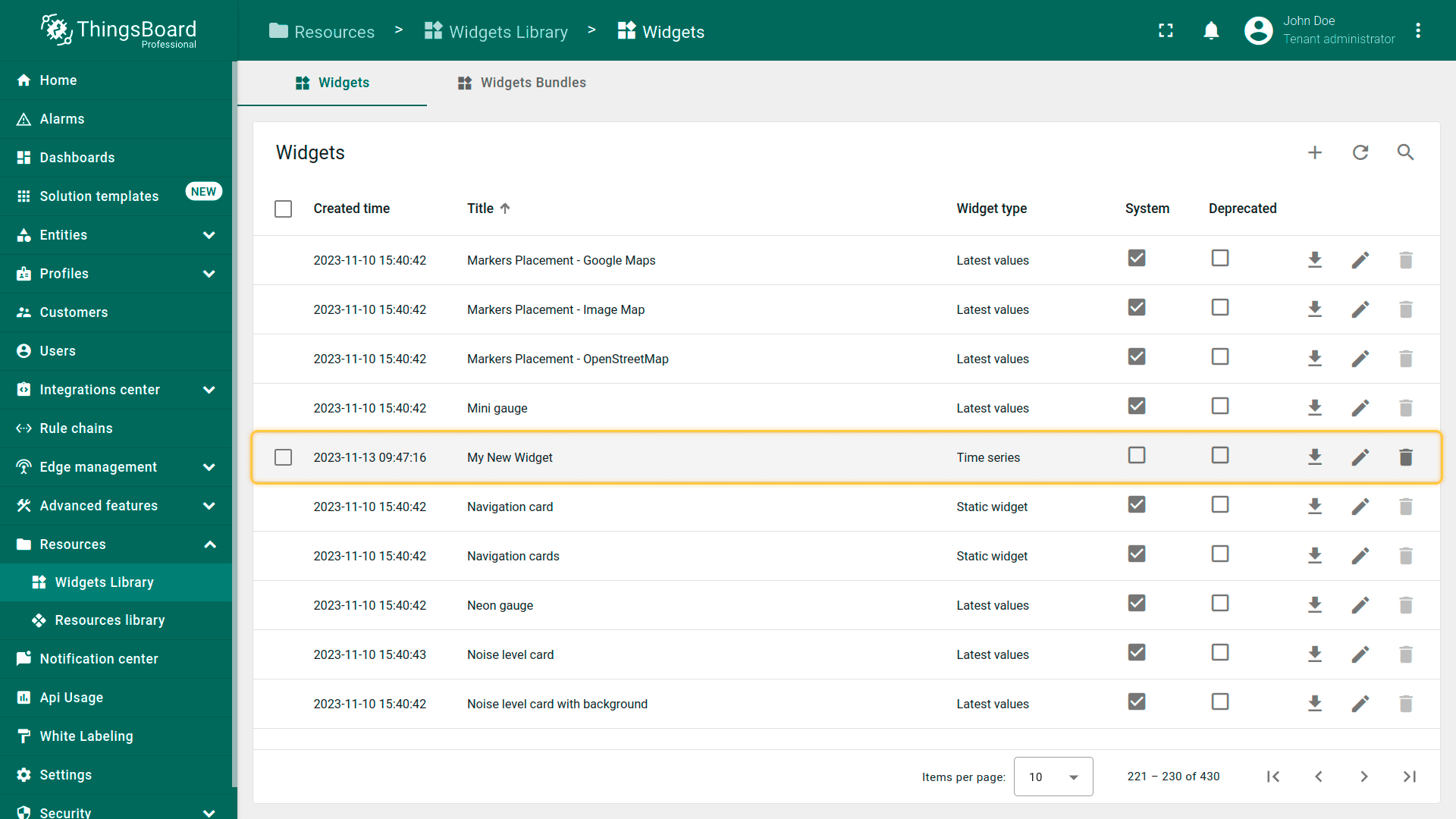

• 部件已导入。

删除部件

系统管理员或租户管理员可通过以下任一方式删除部件类型：

第一种方式：

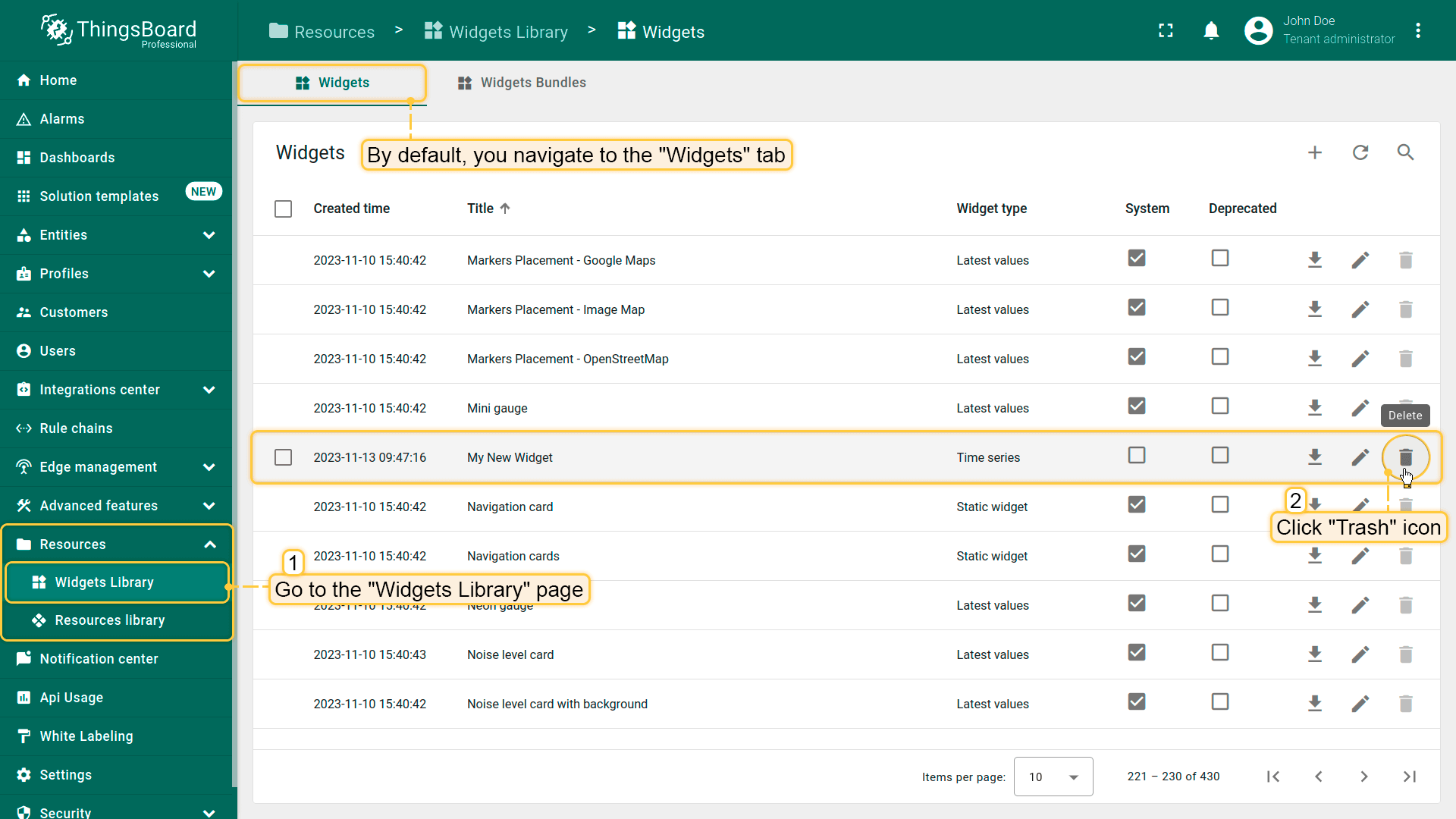

• 点击要删除的部件行中的"Trash"图标；

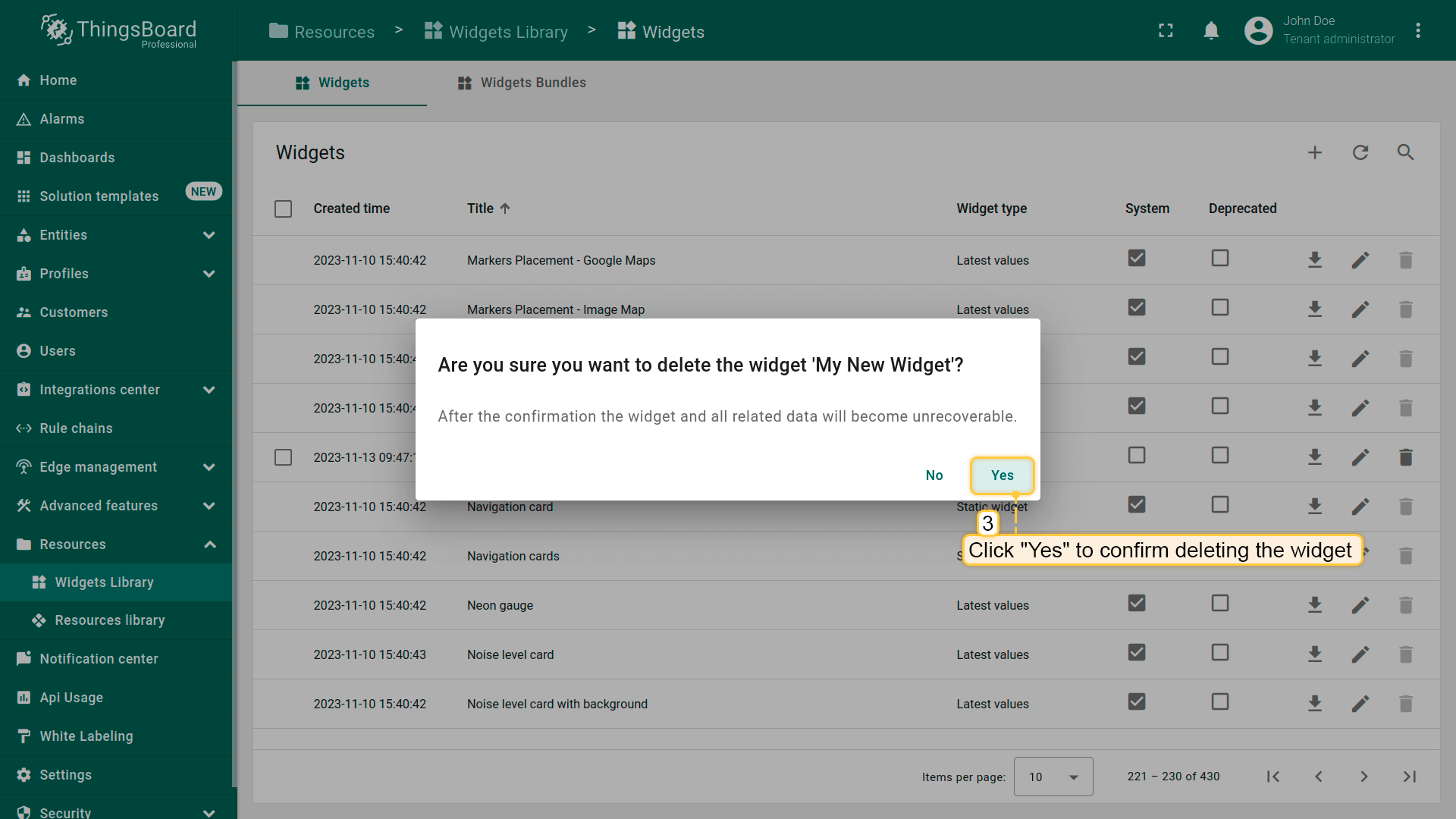

• 在对话框中确认删除部件。

第二种方式：

• 点击部件行的"Pencil"图标打开部件详情；
• 点击"Delete 部件"按钮；

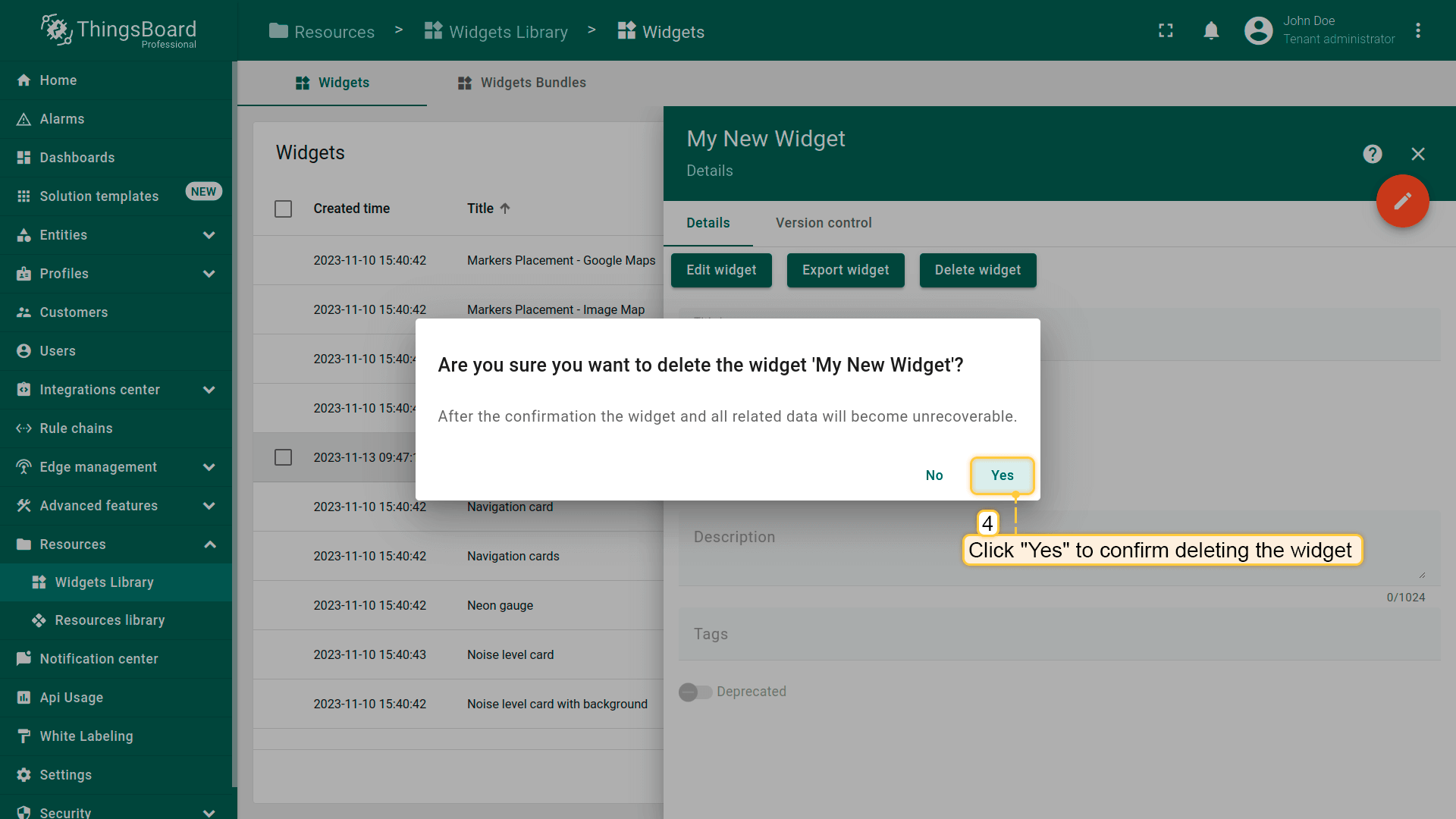

• 在对话框中确认删除部件。

部件捆绑包操作

添加部件捆绑包

系统管理员添加新部件捆绑包后，该捆绑包将自动成为系统部件捆绑包。即仅他们可删除、编辑捆绑包并向其添加部件。租户管理员也可创建部件捆绑包。此种情况下，他们有权修改已创建的捆绑包。您可按照此指南始终实现并添加自己的部件。

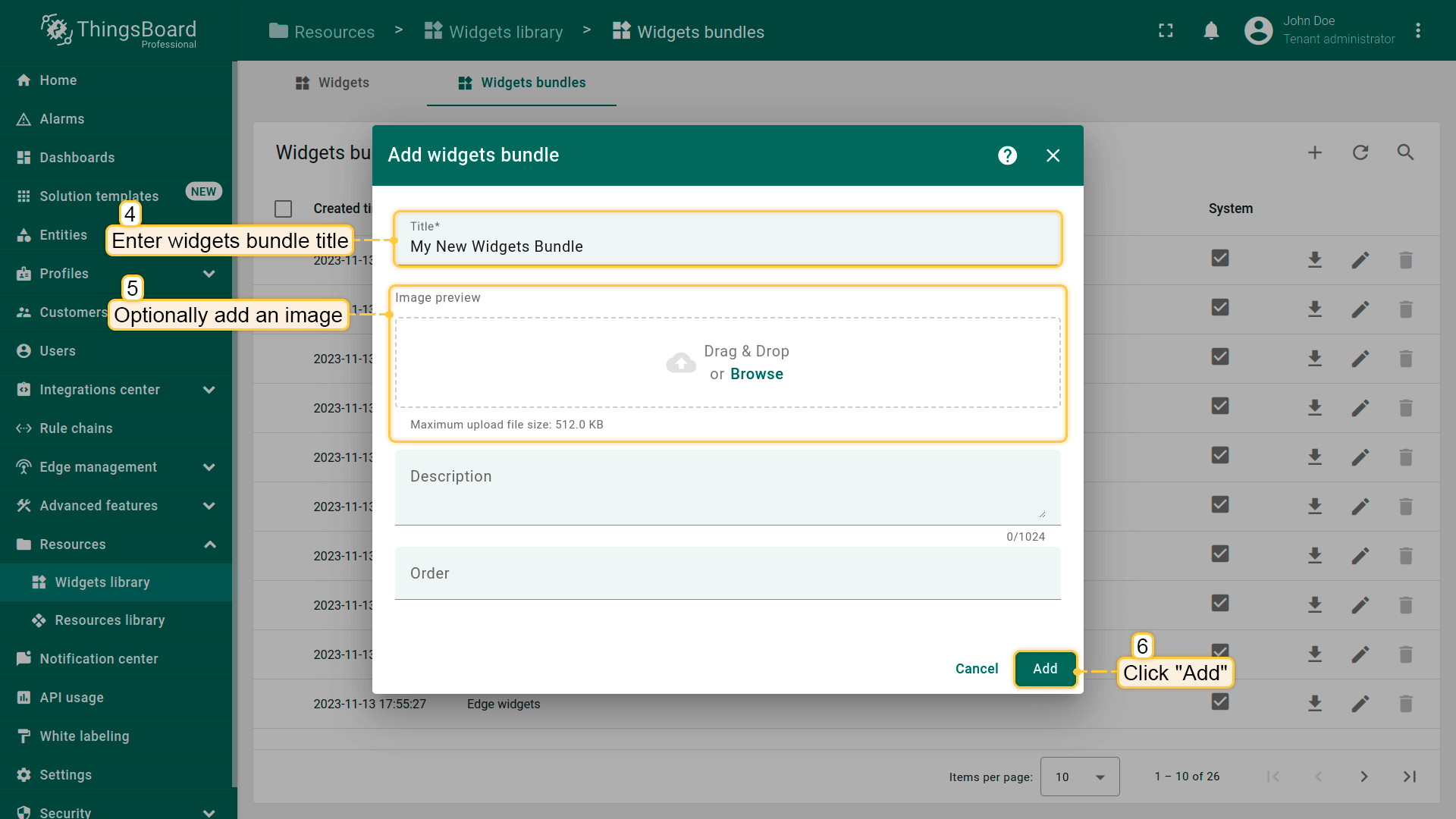

添加新部件捆绑包的步骤：

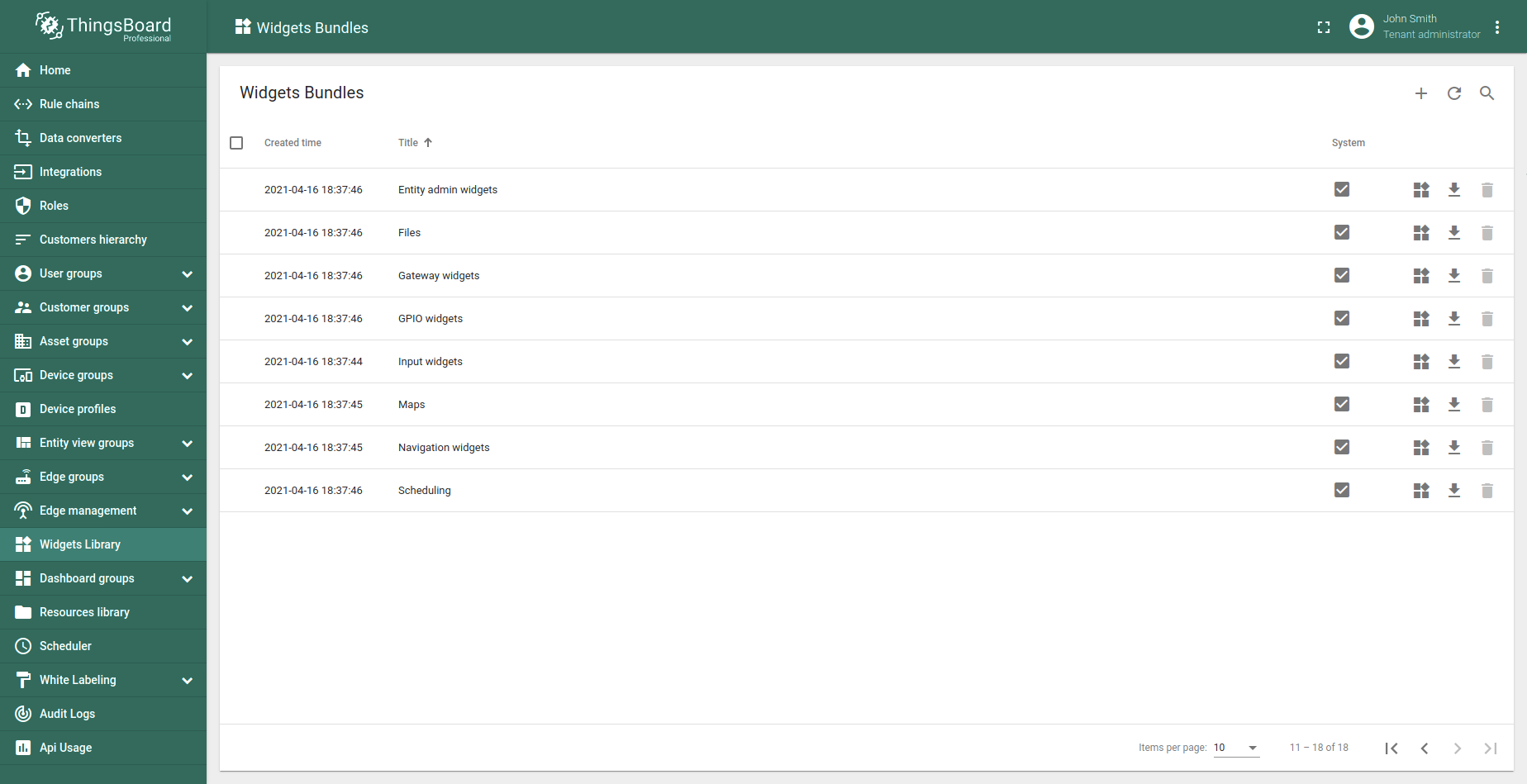

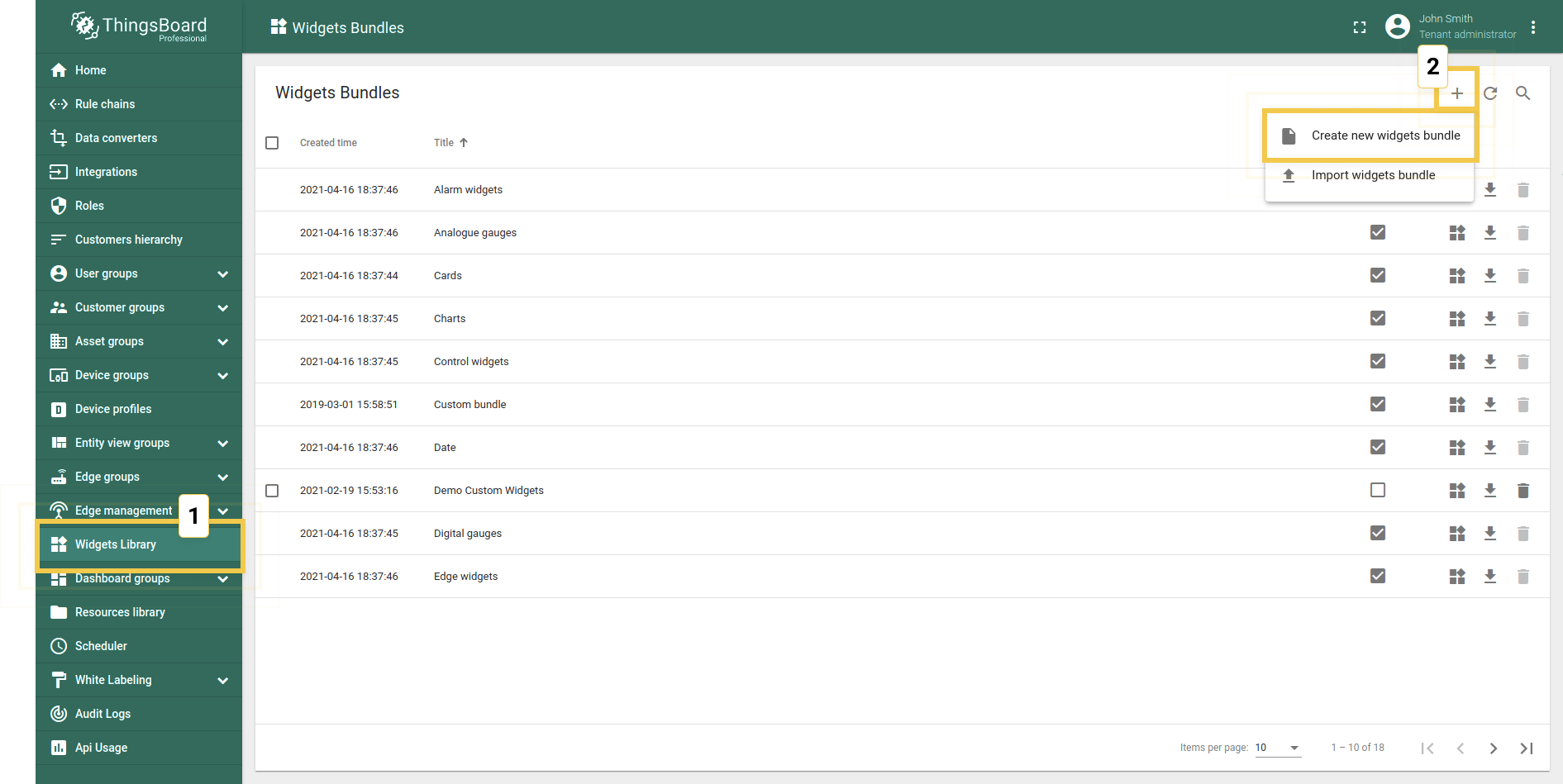

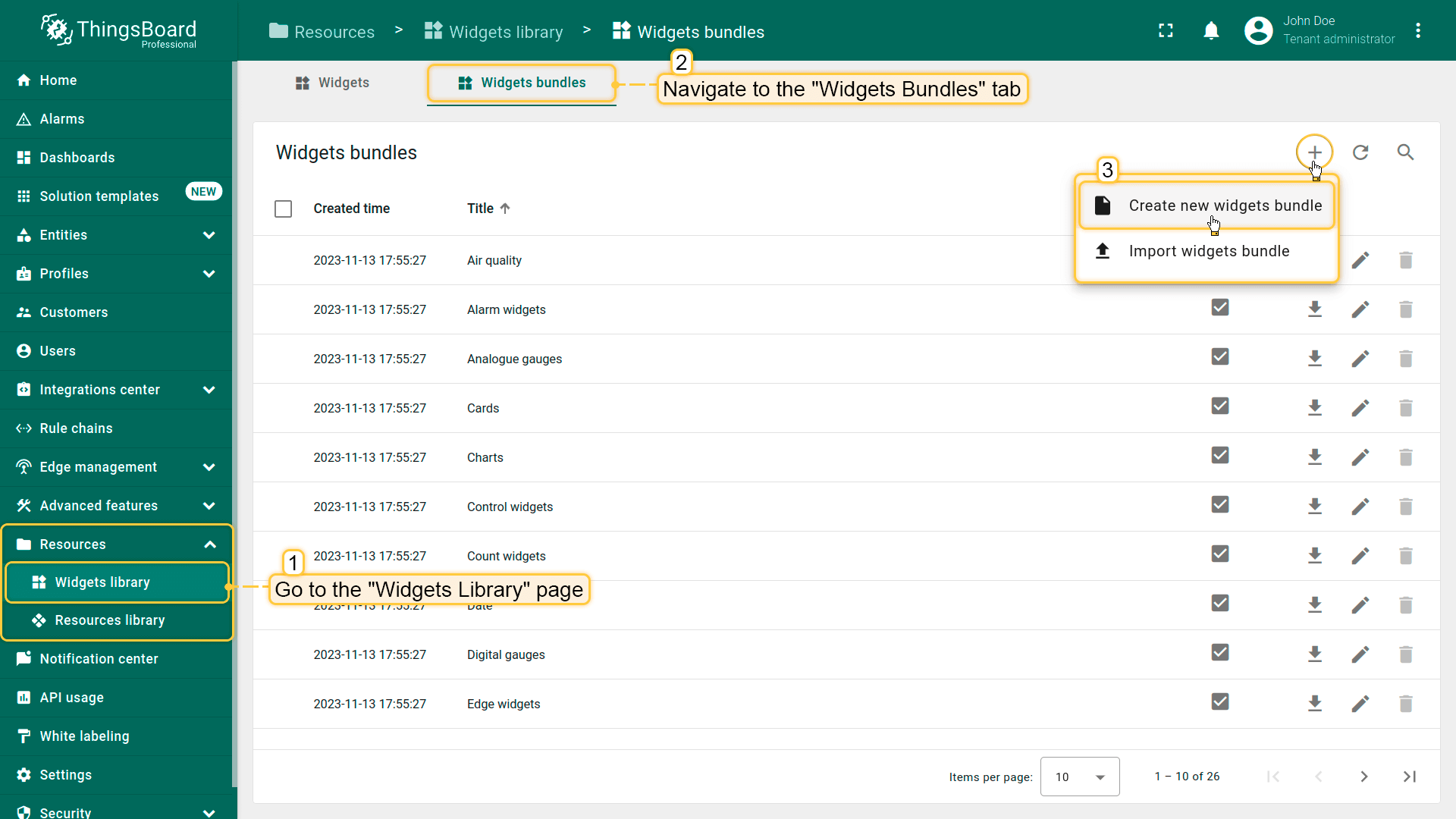

• 使用左侧主菜单导航到"Widgets bundle"页面。点击屏幕右上角的"+"图标，从下拉菜单中选择"Create new 部件 bundle"选项；

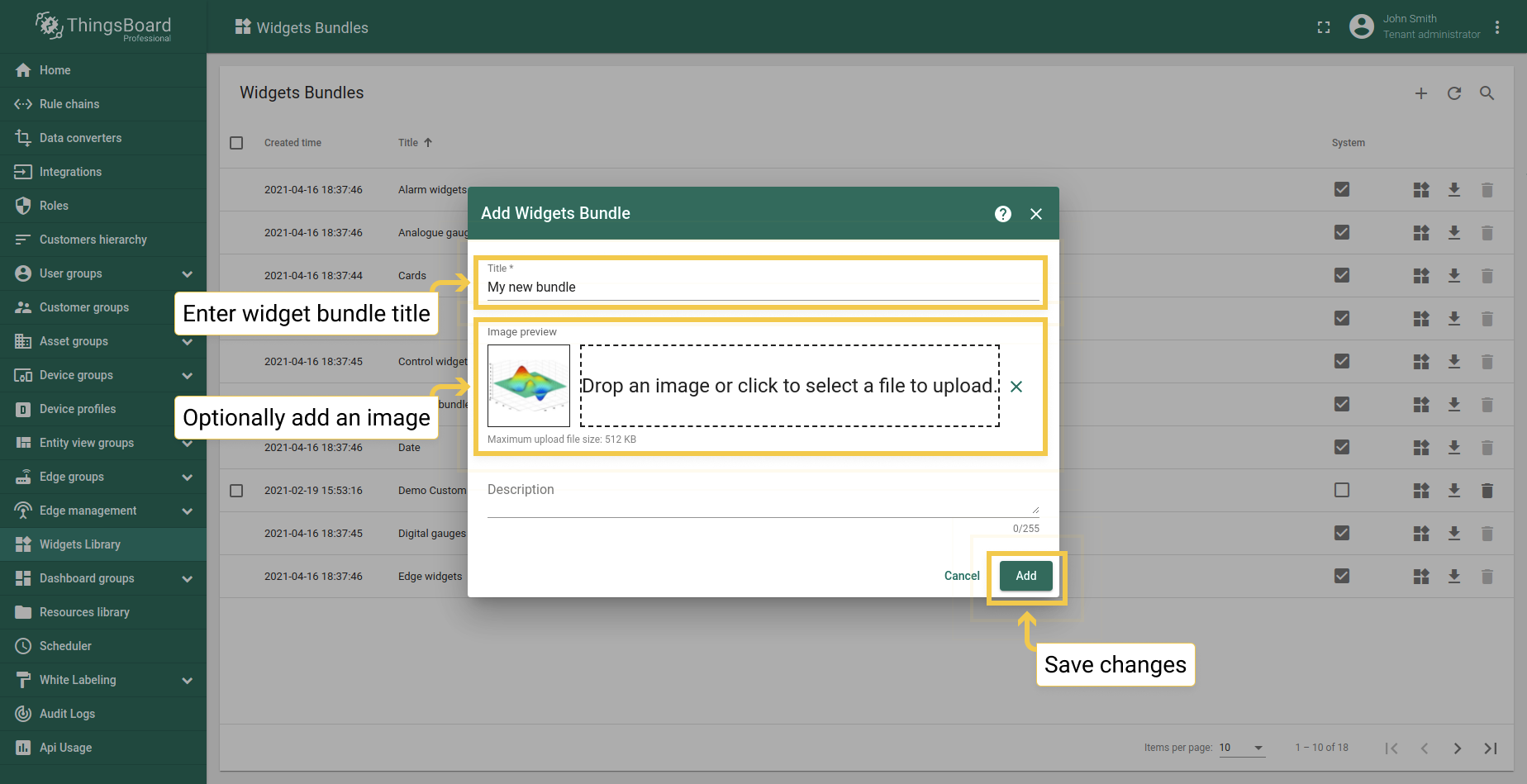

• 在打开的对话框窗口中输入新包名称。添加图片和描述为可选。点击"Add"；
• 创建部件包后将自动打开。现在可在此添加部件。要添加已有部件，点击窗口中央的"+ Add existing 部件"按钮。要创建（或导入）新部件，点击窗口右上角的加号图标。然后点击窗口中央的"+Add existing 部件"按钮；
• 点击"Widgets"行，从下拉菜单中选择您的部件；

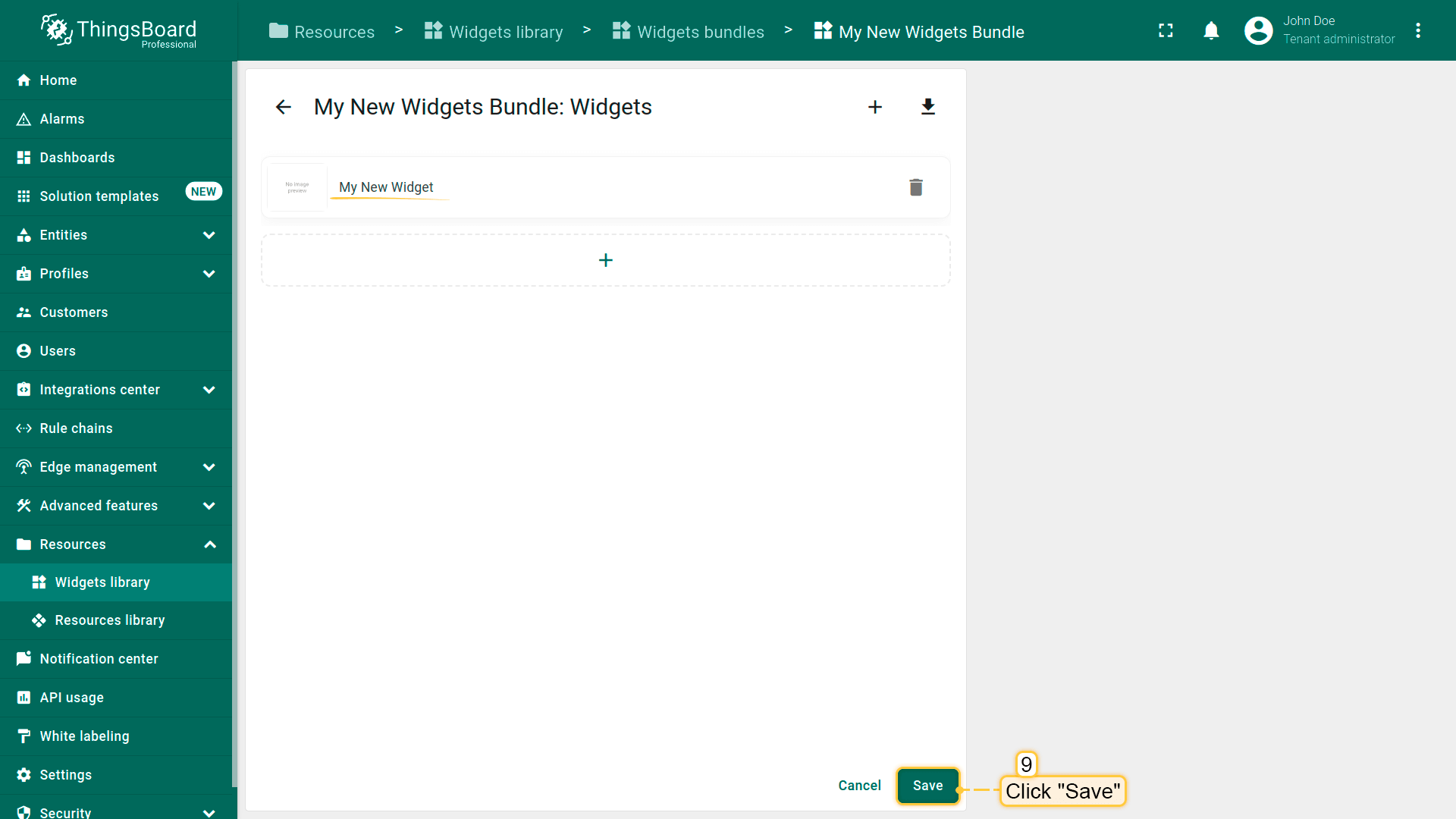

• 点击"Save"完成将部件添加到部件包；

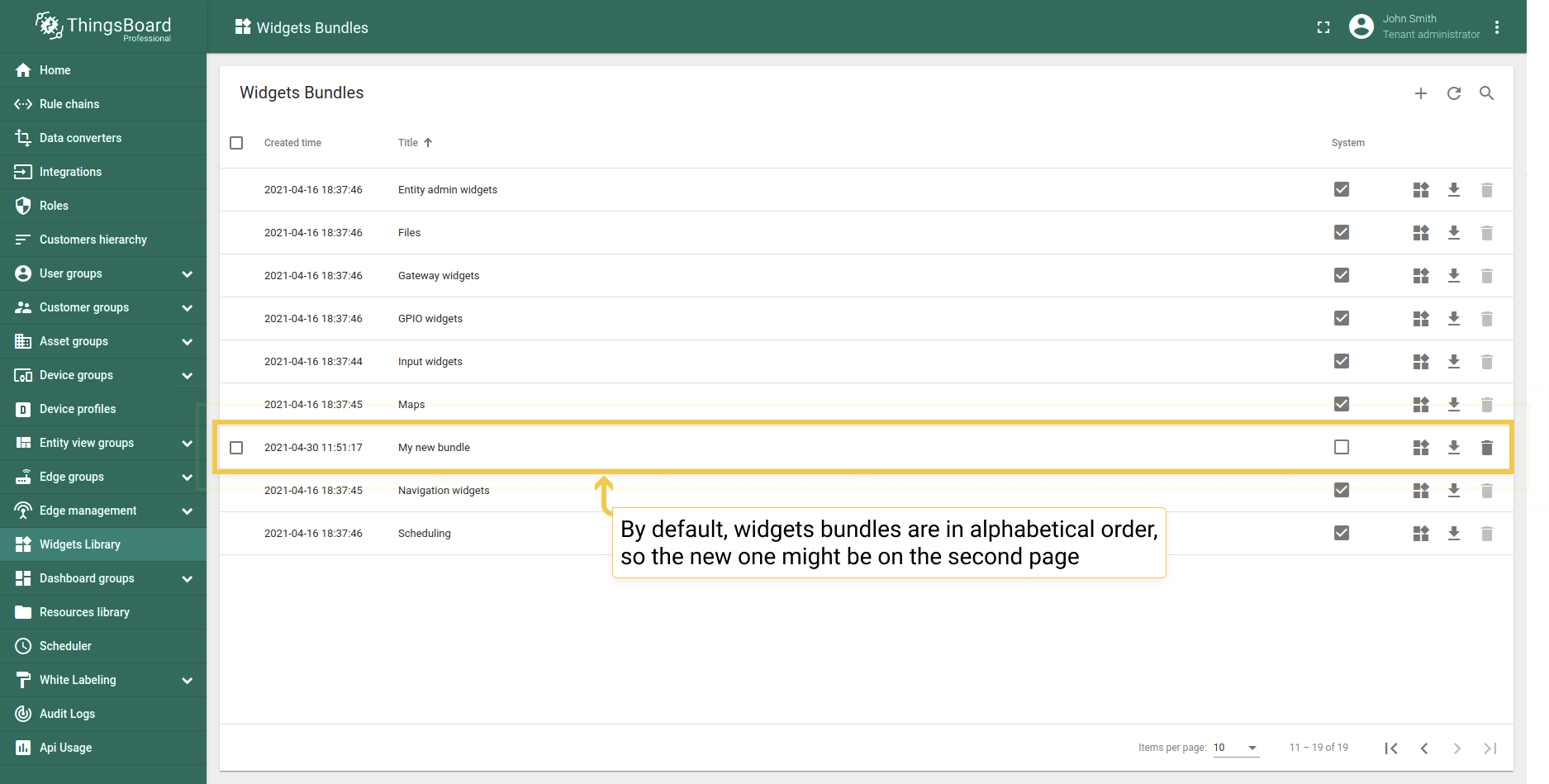

• 由于部件包按字母顺序排列，新创建的可能在不同页面。

导出部件捆绑包

您可将部件捆绑包以JSON格式导出，并在相同或不同的ThingsBoard实例中导入。

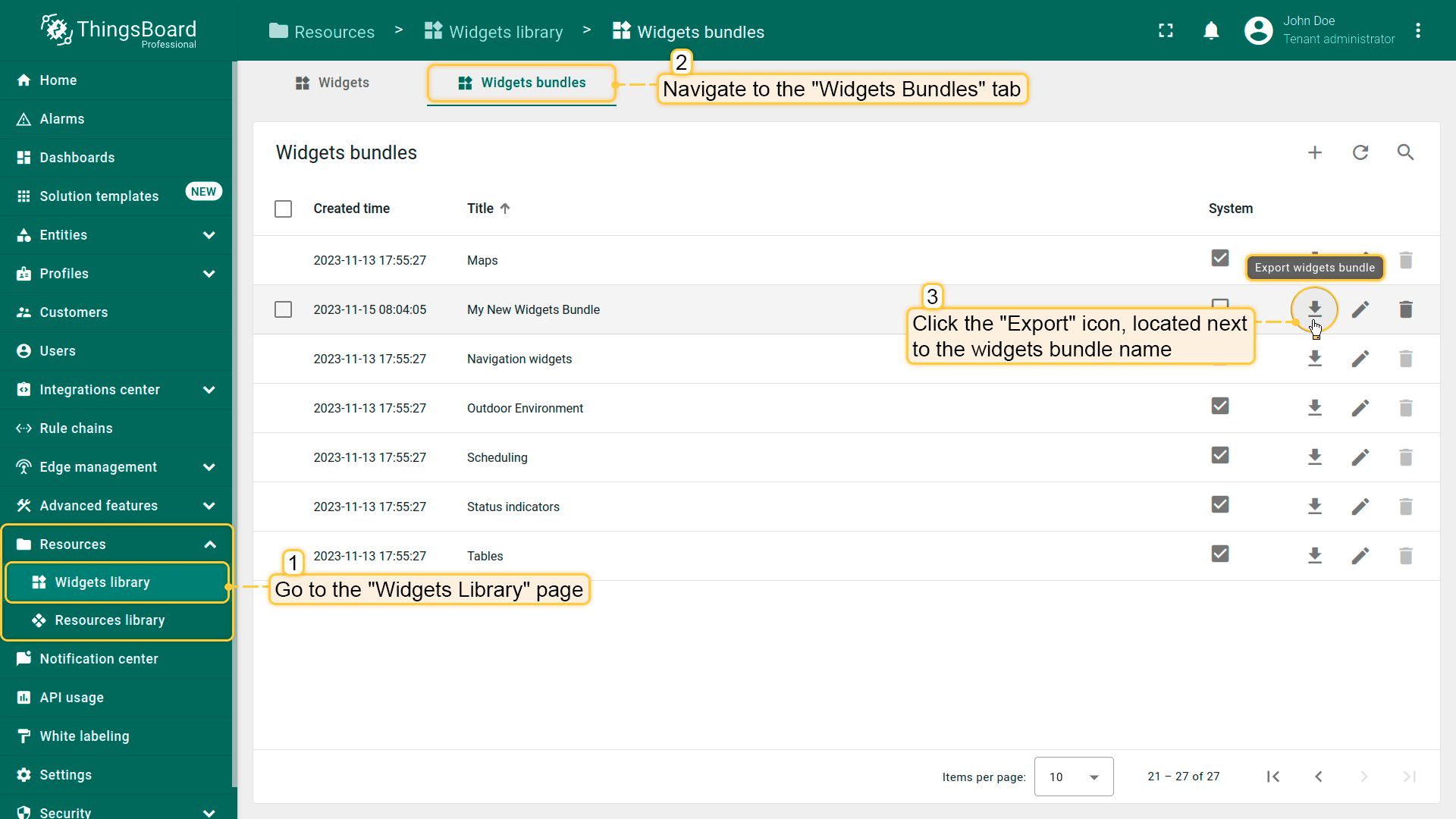

导出部件捆绑包的步骤：

• 点击对应部件包行的导出按钮；
• 在弹出窗口中，可选勾选"Include bundle 部件 types in exported data"，然后点击"Export"。部件包配置文件将以JSON格式保存到您的计算机。

导入部件捆绑包

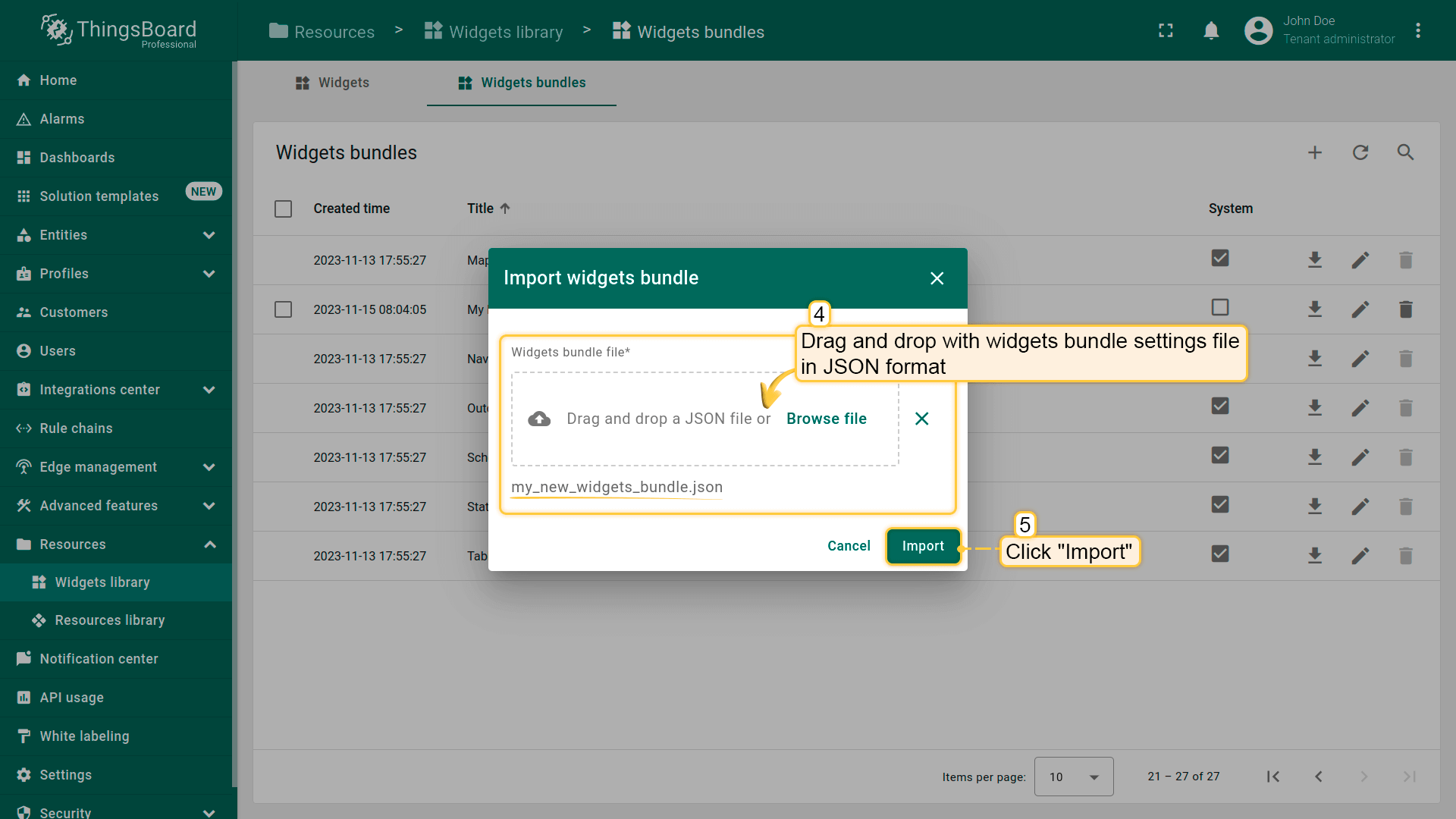

导入部件捆绑包的步骤：

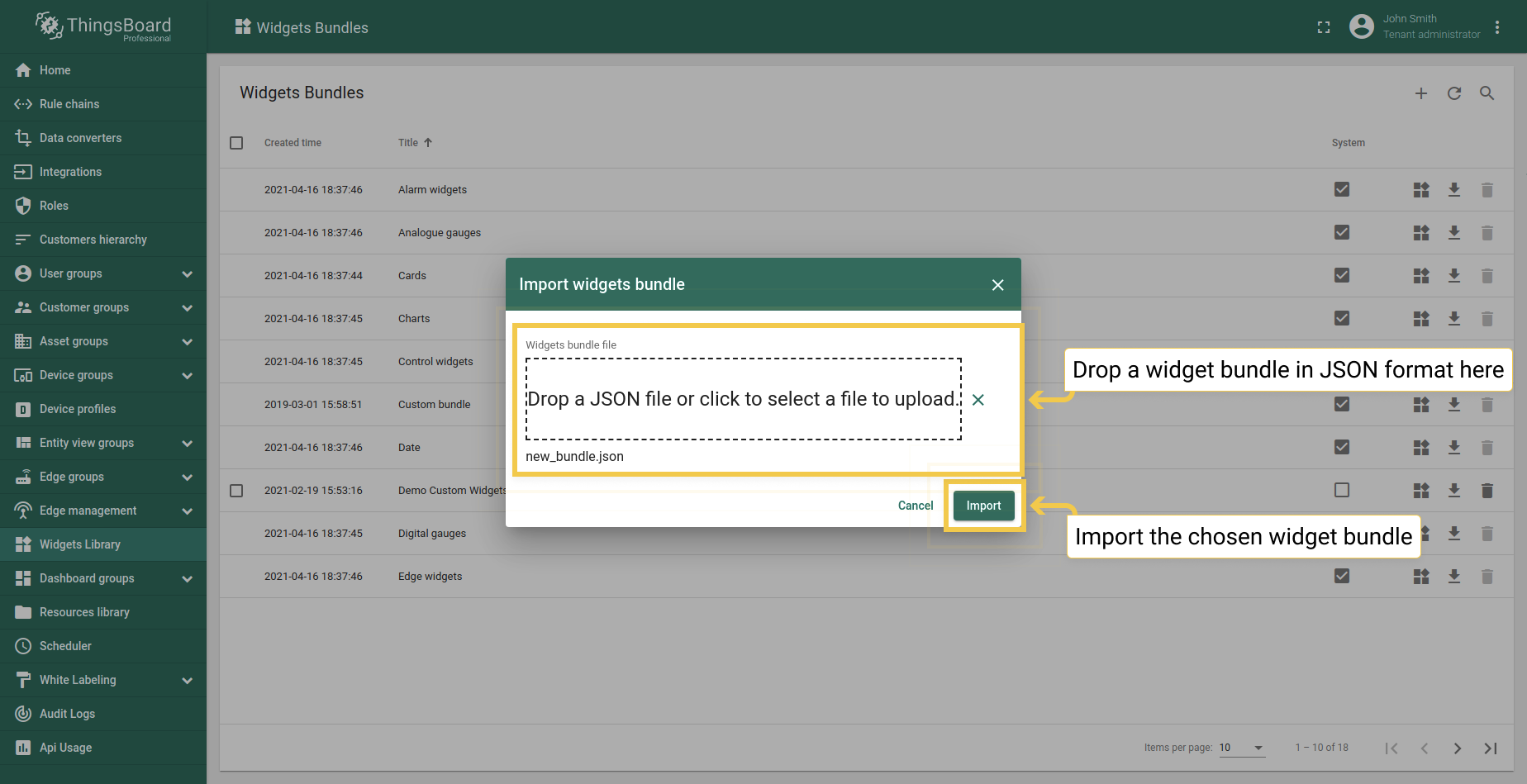

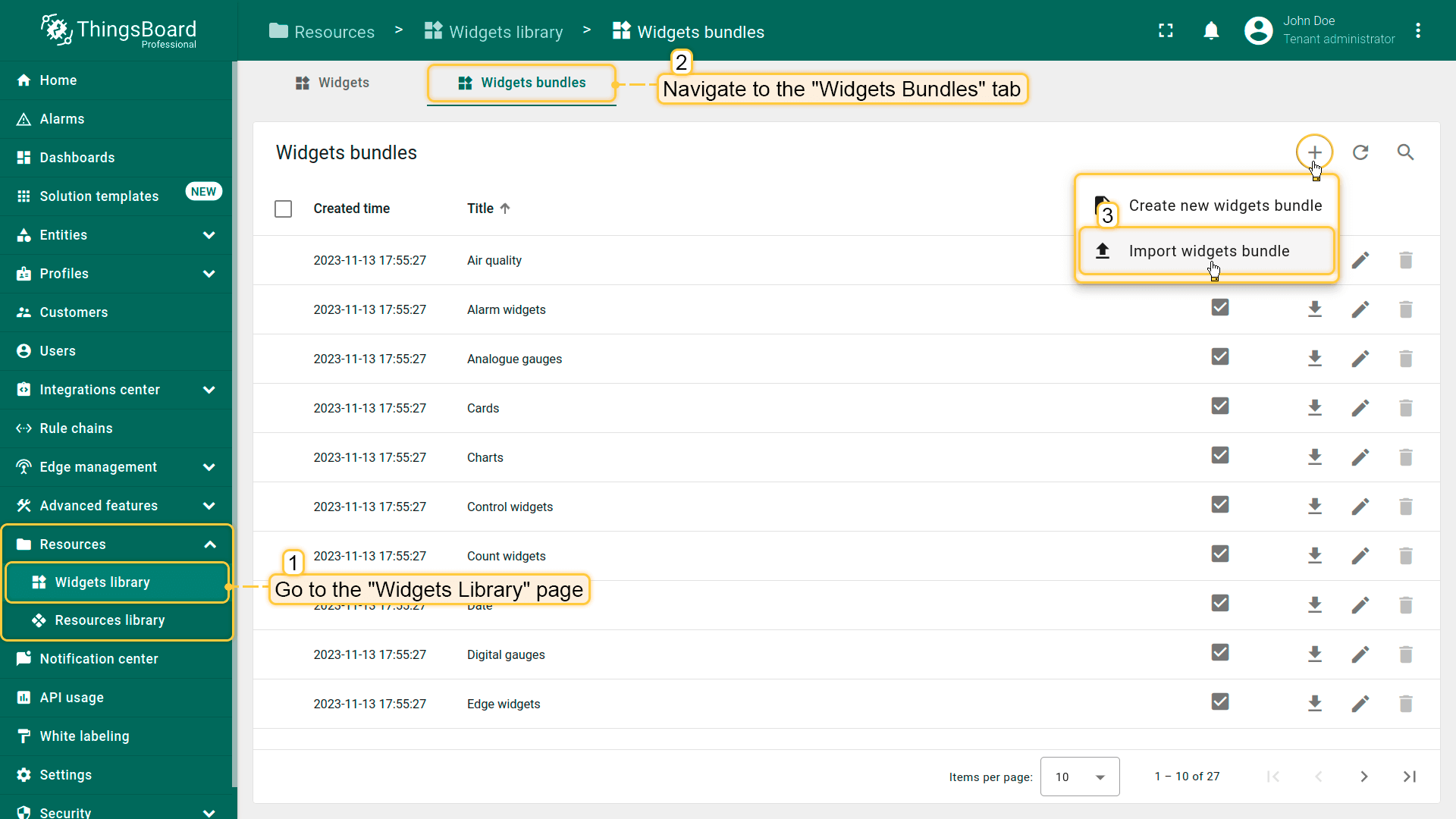

• 点击"Widgets Bundles"页面右上角的"+"按钮。从下拉菜单中选择"Import 部件 bundle"；
• 弹出窗口中会提示上传JSON文件。从计算机拖放文件，然后点击"Import"将部件包添加到库中；

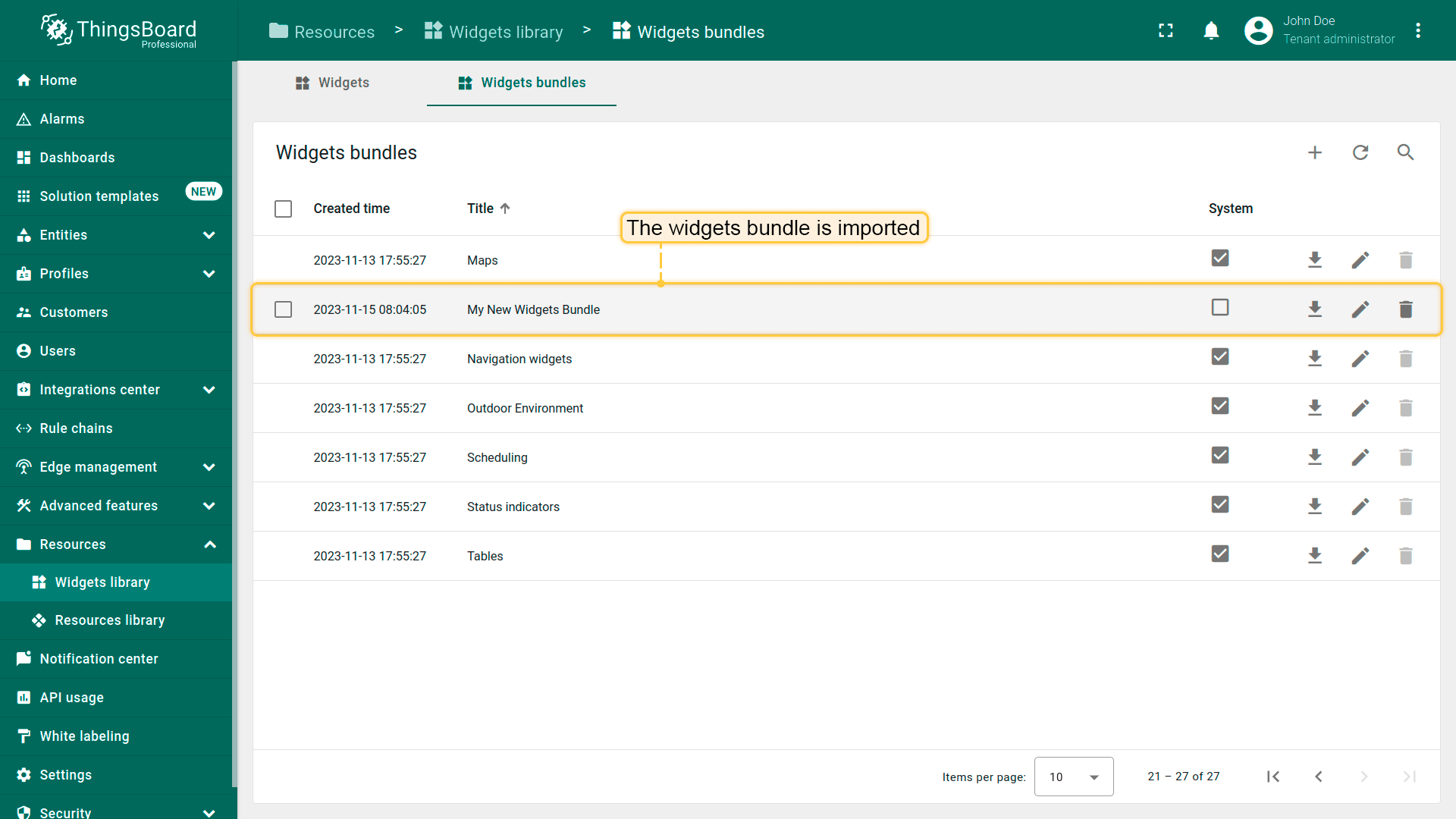

• 部件包已导入。

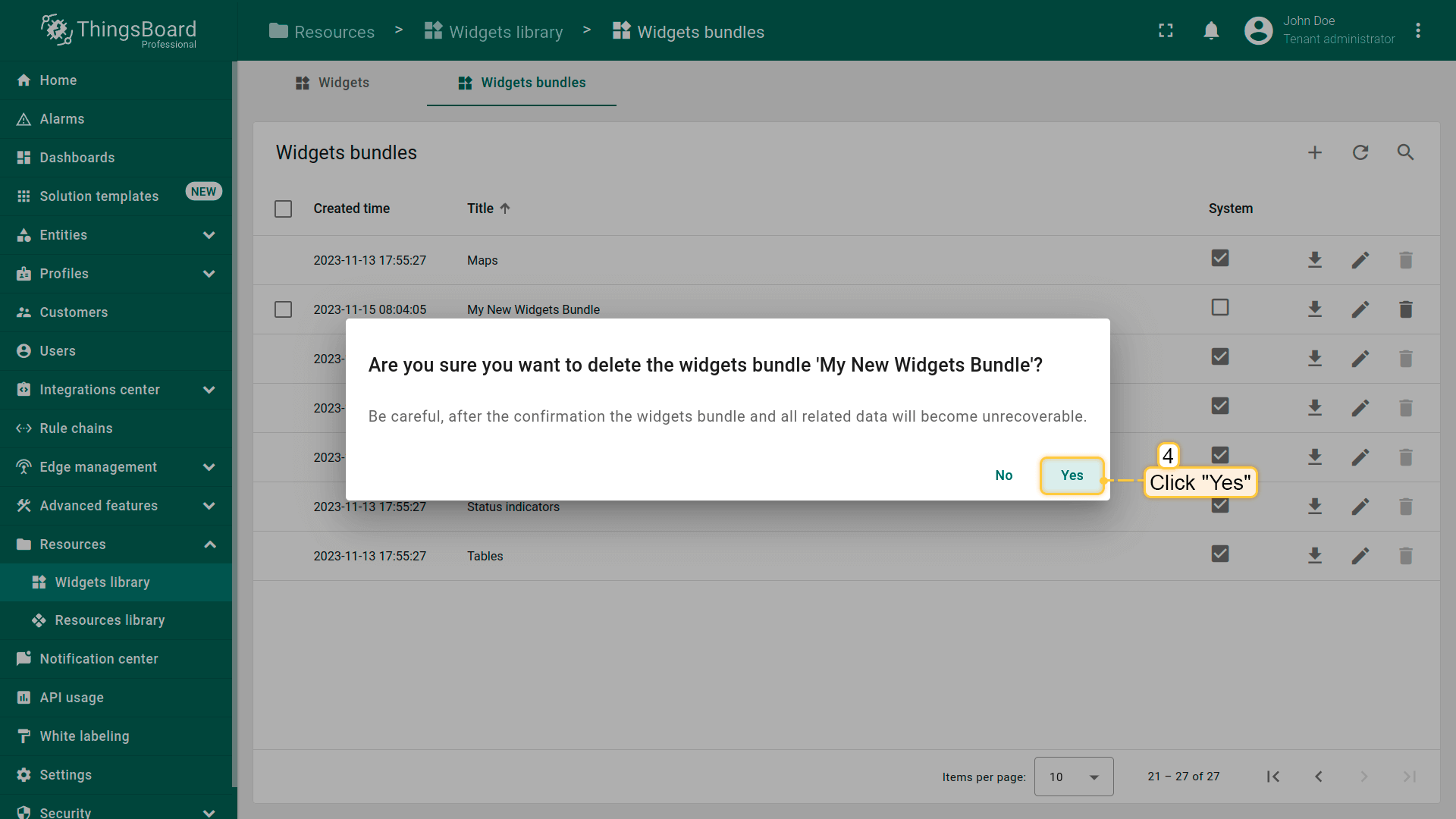

删除部件捆绑包

系统管理员或租户管理员可通过以下任一方式删除部件捆绑包：

第一种方式：

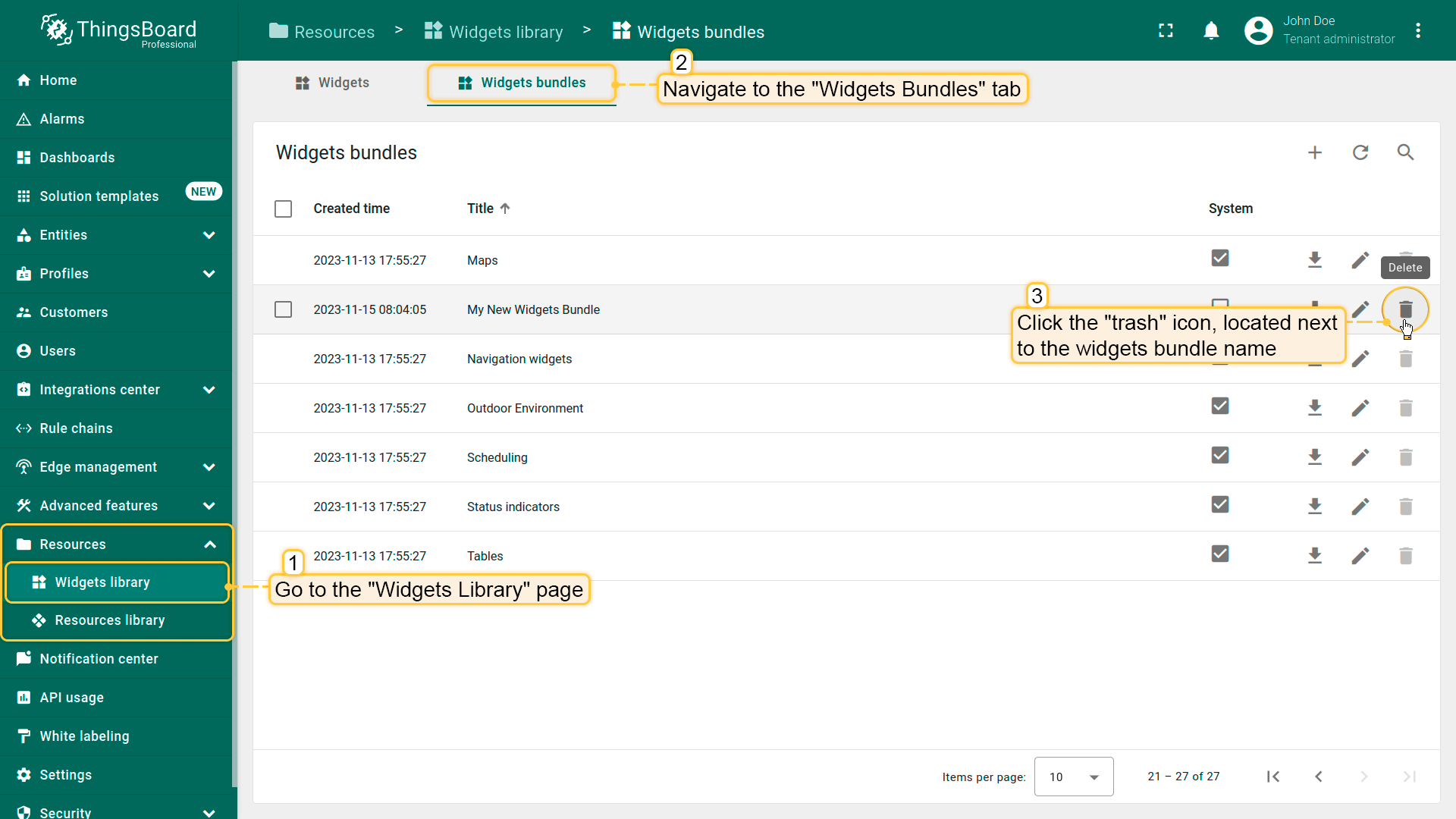

• 点击要删除的部件包名称旁的"Trash"图标；

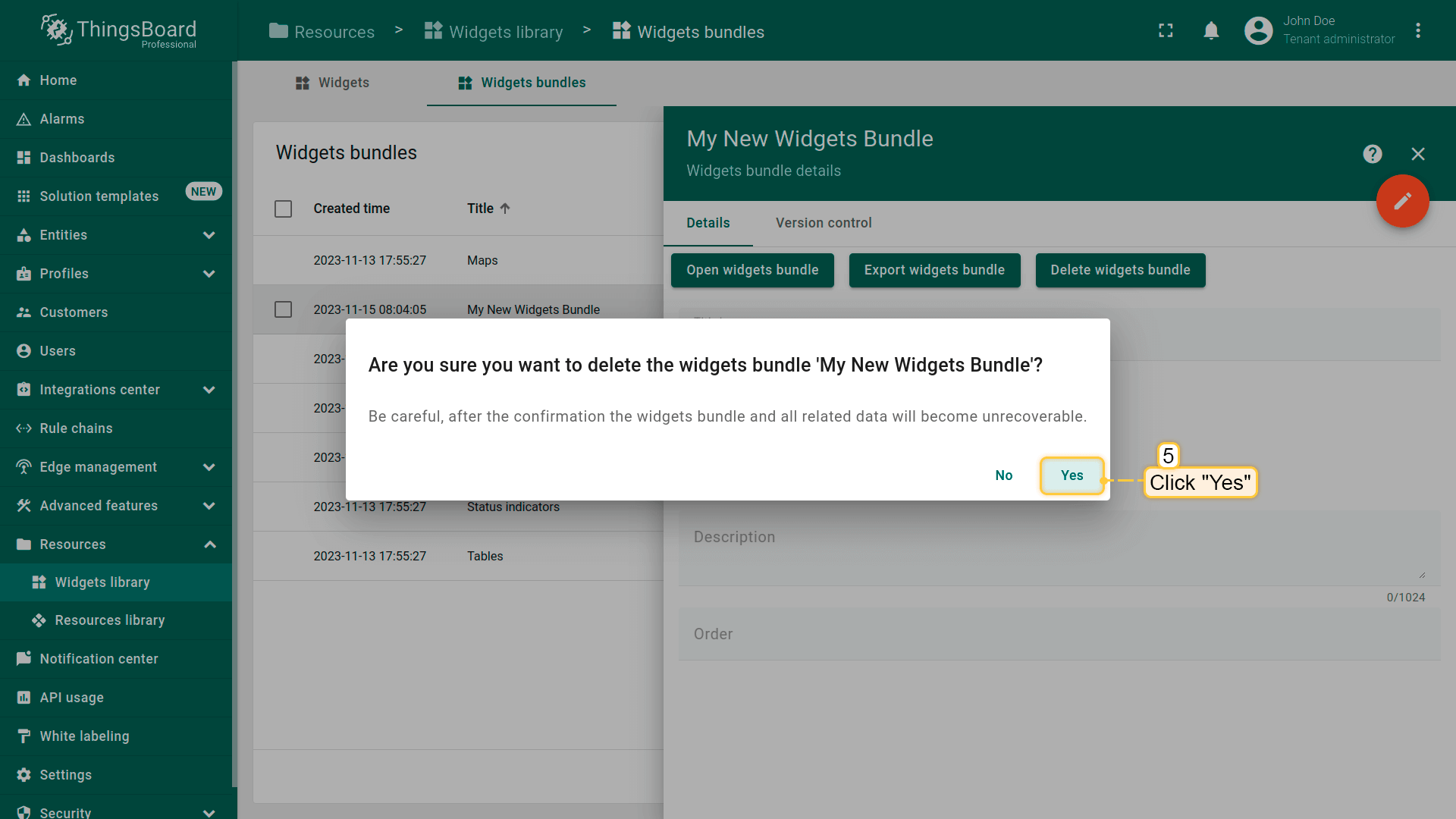

• 在对话框中确认删除部件包。

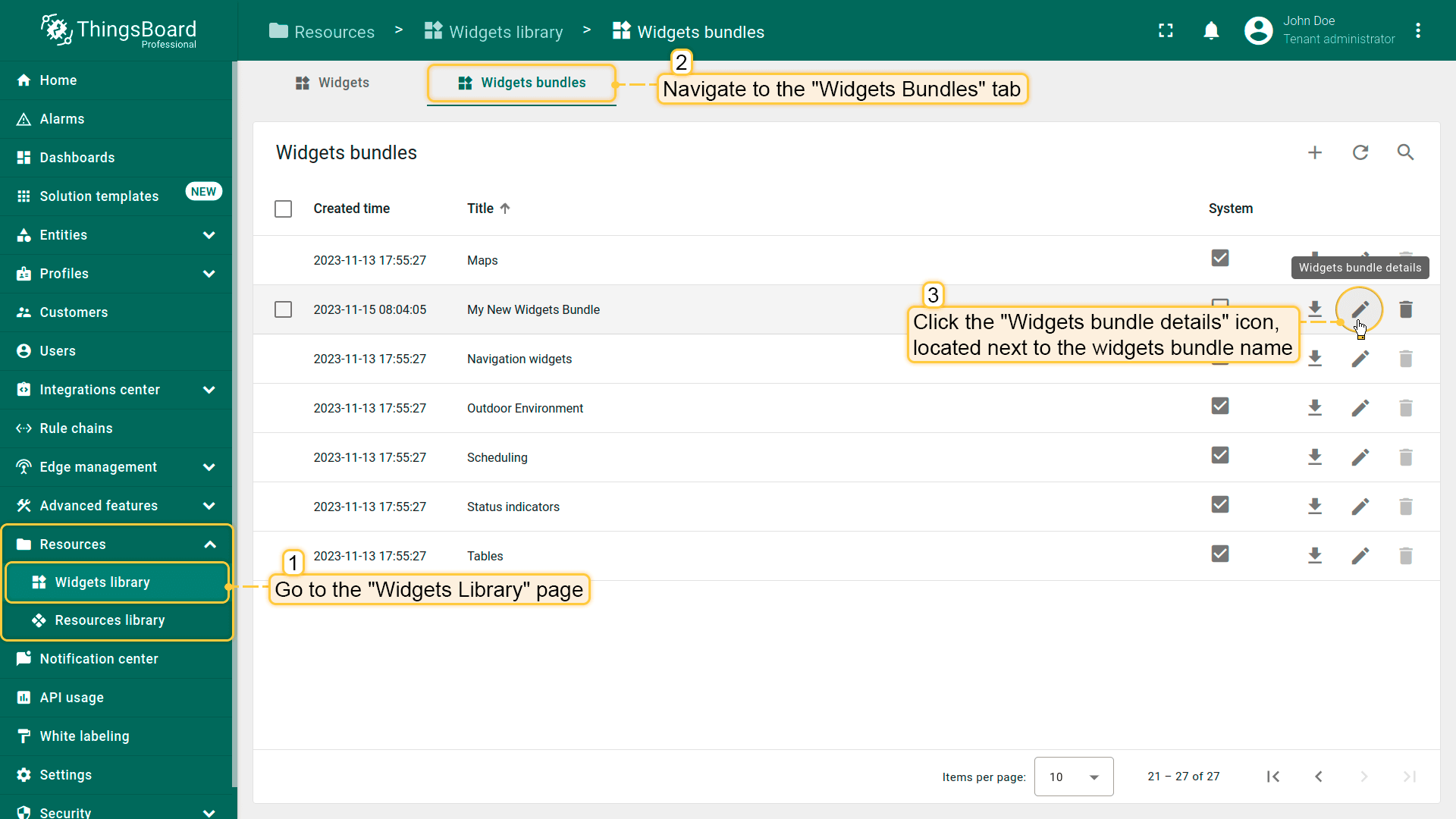

第二种方式：

• 点击部件包行的"Pencil"图标打开部件包详情；
• 点击"Delete 部件 bundle"按钮；
• 在对话框中确认删除部件包。
