ThingsBoard PE 功能

仅专业版支持Reporting功能。
请使用ThingsBoard Cloud或自行安装平台实例。

在ThingsBoard中，报表是用于以报表形式收集、组织并自动交付数据的强大而灵活的工具。

报表系统围绕两个关键组件构建：

• 报表模板 — 定义报表的结构、内容和格式。模板可以是PDF或CSV格式，并可包含任意支持的组件。
• 调度器事件 — 在指定时间自动触发报表生成，并通过可用渠道（如email、Slack或其他集成）将其发送给所选收件人。

简而言之：模板定义报表内容，而调度器决定何时以及发给谁。

本指南将介绍在ThingsBoard中使用报表的基本步骤，并创建一个报表模板，配置为向两个不同客户自动交付。

前提条件

需有一台运行中的 ThingsBoard 服务器：

• ThingsBoard Cloud： 零配置快速开始。点击北美或欧洲地区区域（链接跳转至对应托管服务的「快速入门」指南）。
• 自托管安装： 也可参考 Windows (Docker) 或 Linux 与 MacOS (Docker) 指南手动安装 ThingsBoard。

重要：

• 本示例中已创建三台设备和拥有这些设备的两名客户。部分设备上已触发告警。 您需要同样操作 — 否则报表中的设备和告警表将为空。
• 如果您刚开始使用ThingsBoard平台，建议先阅读ThingsBoard专业版入门指南。

步骤1. 创建报表模板

作为示例，让我们创建一个包含以下内容的报表模板：

• 包含所有客户设备的表格，显示其最新遥测值和当前状态。
• 过去24小时这些设备上触发的告警表。
• 两个独立的折线图，分别显示设备过去24小时的温度和湿度值。

此设置既能提供设备状况的最新概览，又能快速查看今日检测到的问题 — 全部整合在一份报表中。

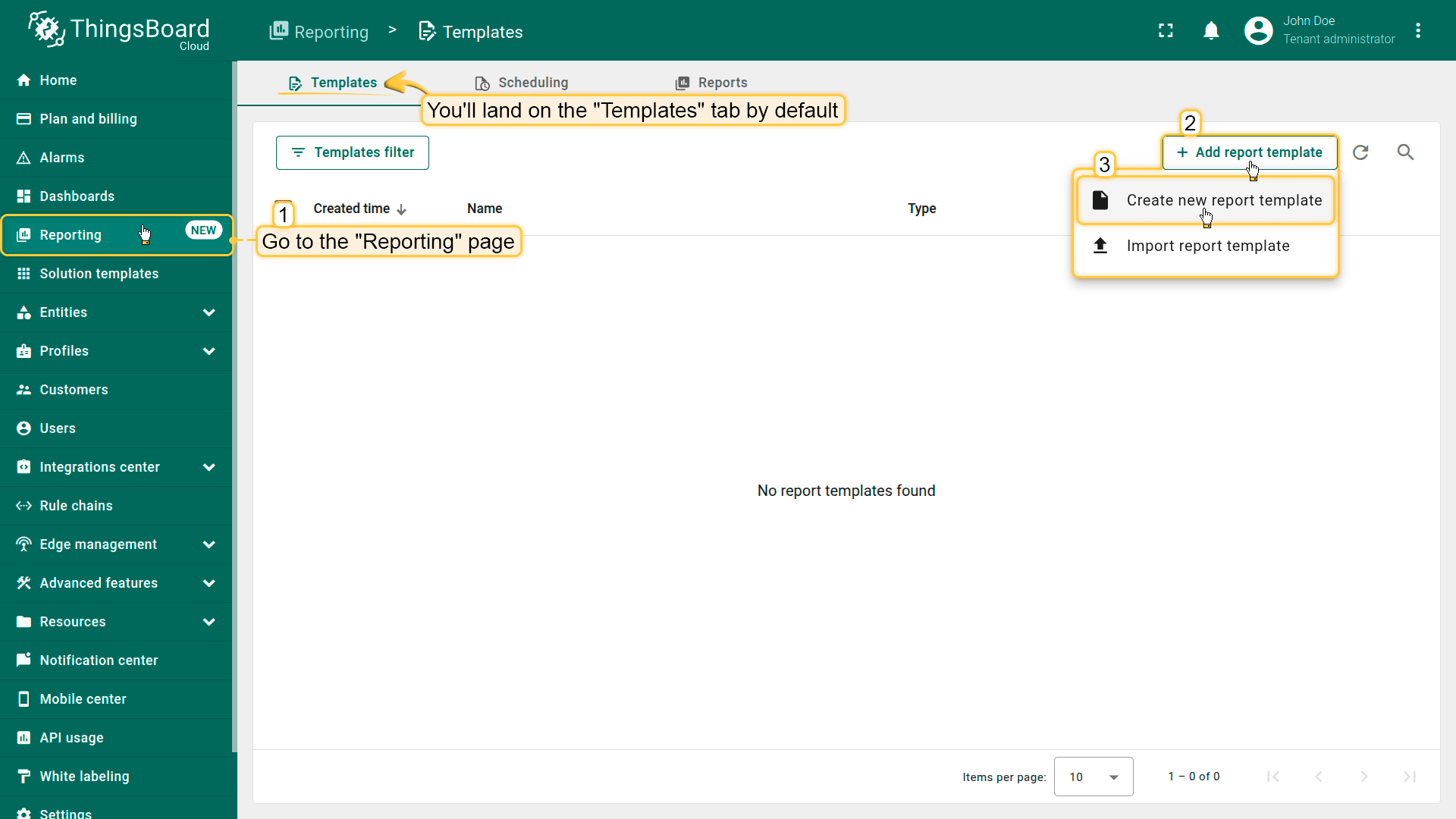

• 从左侧边栏打开”报表“页面。您将自动进入”模板“标签页。
• 点击右上角的”+ 添加报表模板“按钮。
• 选择”创建新报表模板“。

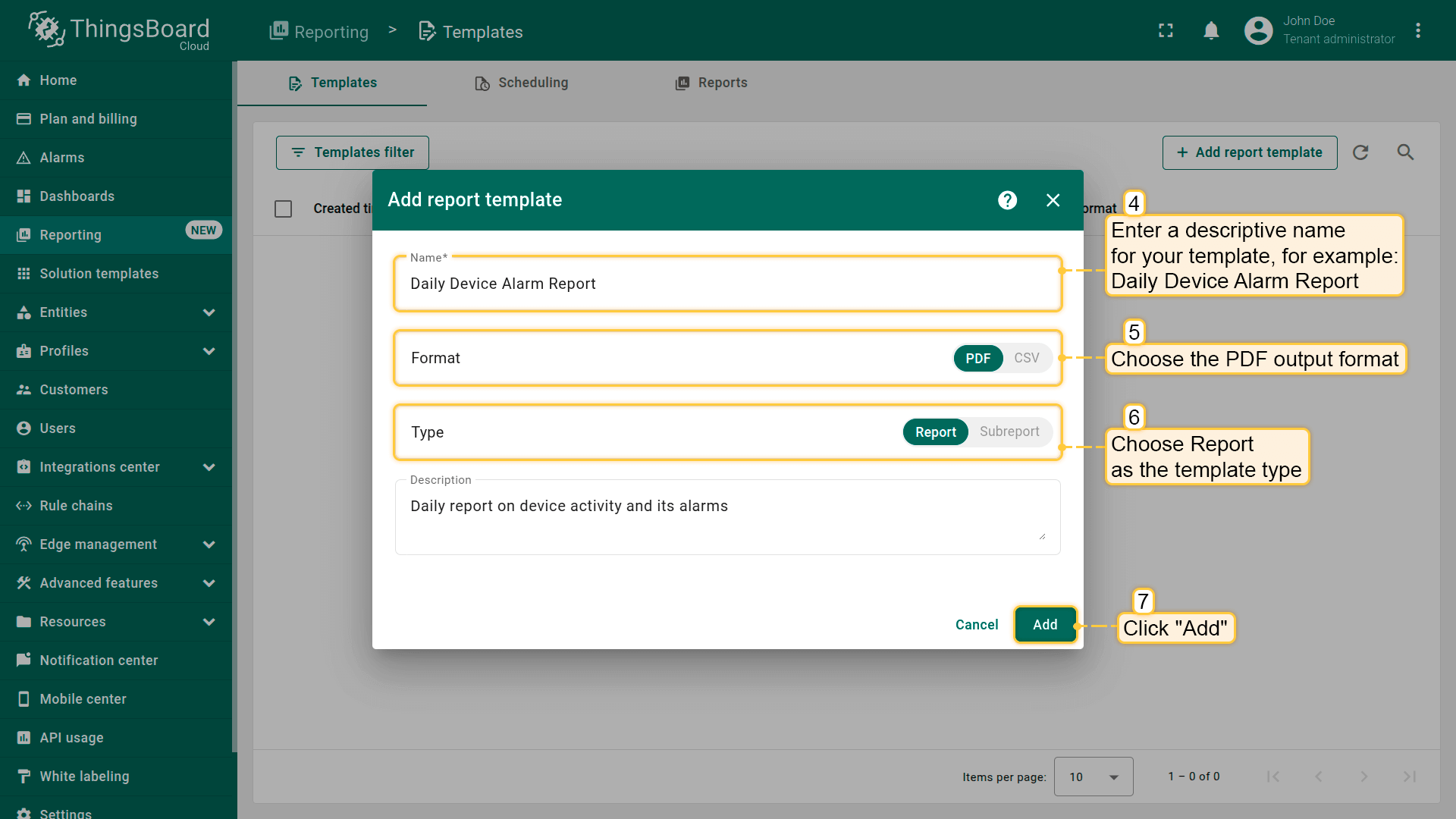

• 在弹窗中填写以下内容：
  • 将其名称设为”每日设备告警报表“。
  • 选择PDF报表格式。
  • 选择报表作为模板类型。
  • [可选] 描述：”每日设备活动和告警报表“。
  • 点击”添加“以创建报表模板并打开报表构建器界面。

在报表构建器中，您可以设计报表的结构、布局和内容。

步骤2. 添加报表组件

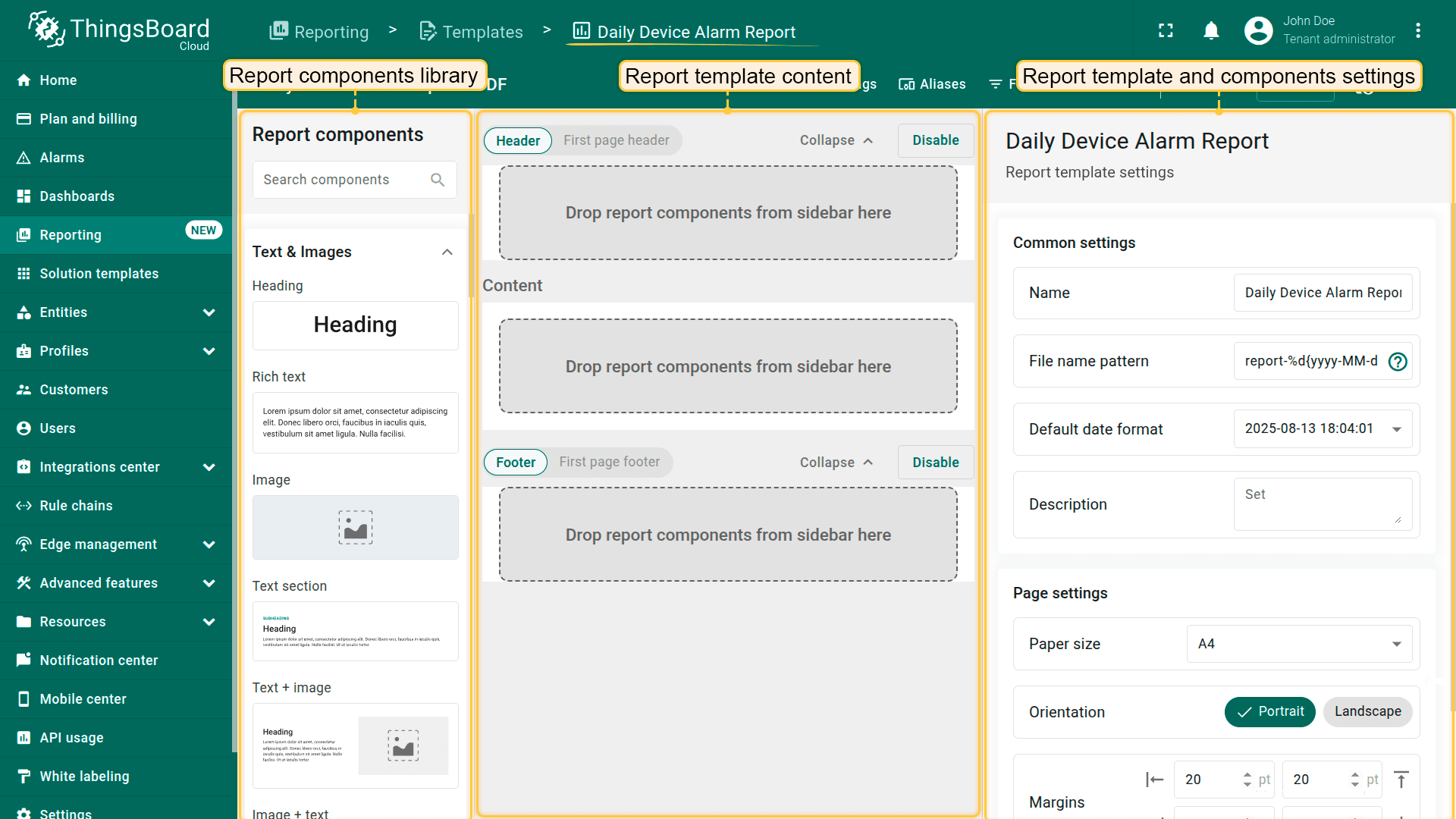

报表构建器允许您添加和配置用于定义报表结构和视觉布局的组件。

通过将组件从组件库拖入内容区域来添加组件。

步骤2.1“标题”组件

首先，添加标题组件。

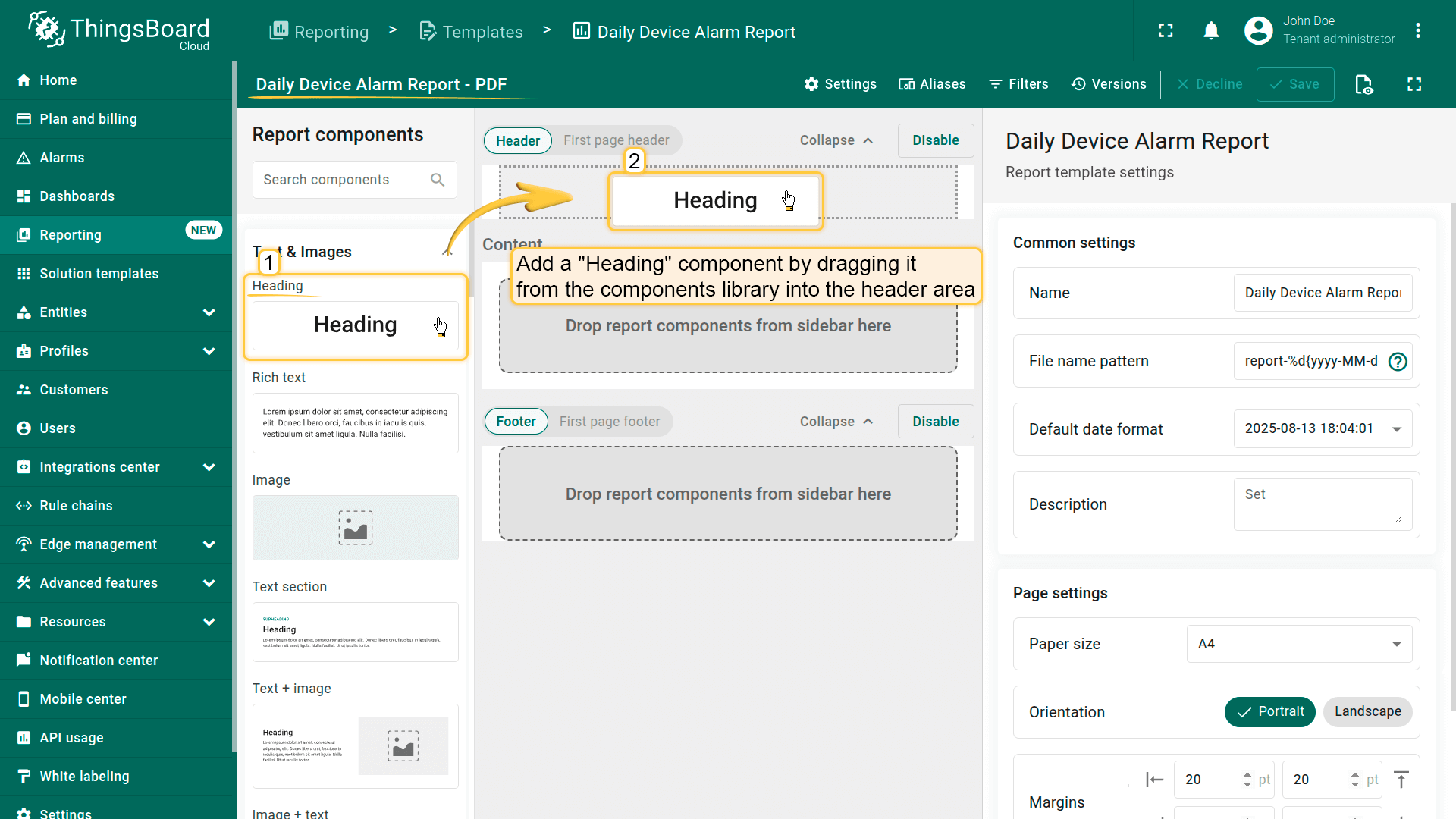

• 在报表组件库中找到并将其拖入报表的标题区域。

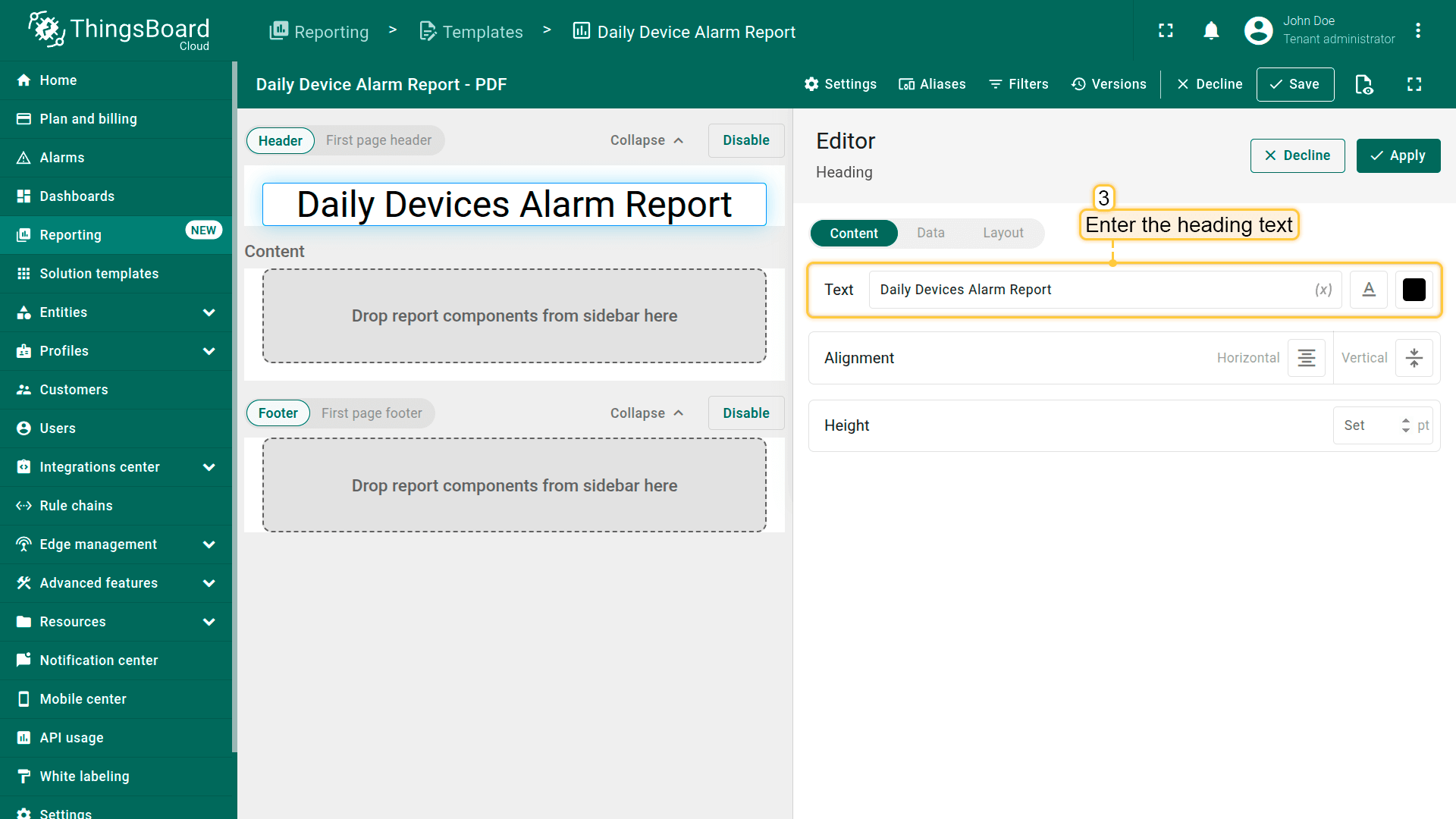

• 在编辑器的文本字段下，输入您想要的标题文本。本示例中，我们使用与报表模板相同的名称：

  1
  每日设备告警报表

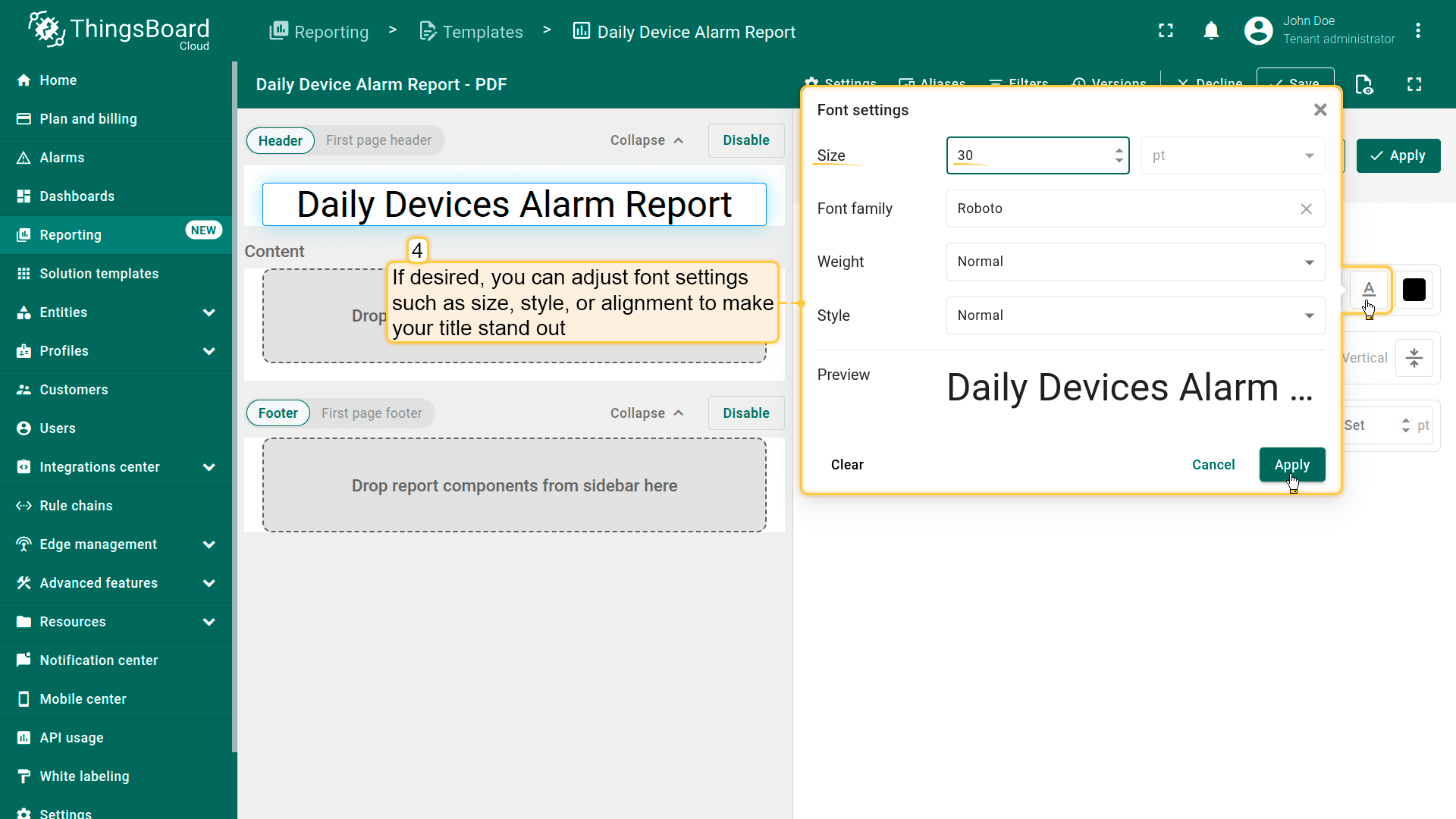

• 如需要，可调整字体设置（如大小、样式或对齐）以使标题更突出。

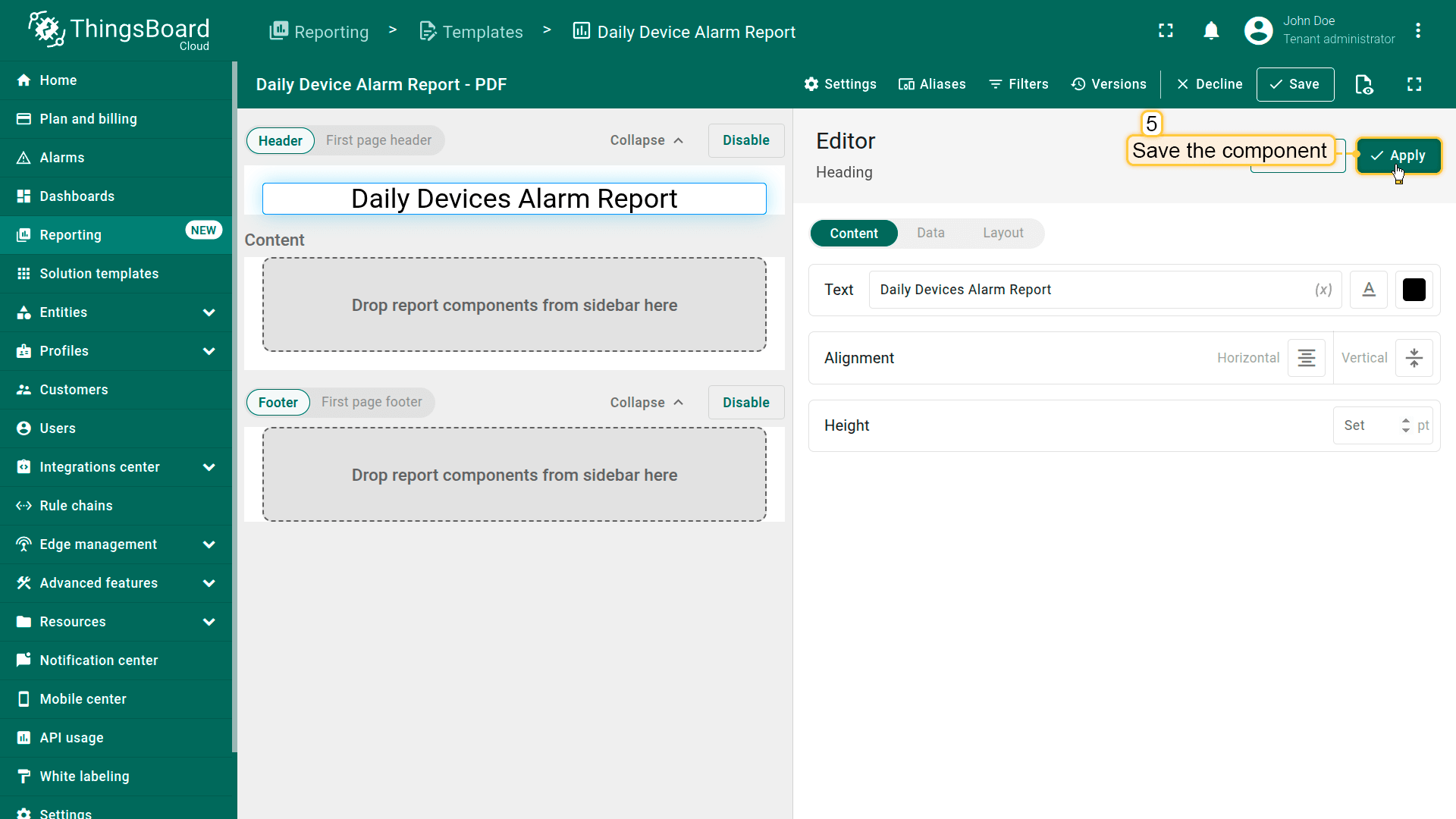

• 完成后，点击应用保存组件。

步骤2.2“富文本”组件

接下来，添加富文本组件，其中包含报表用途的简要说明。

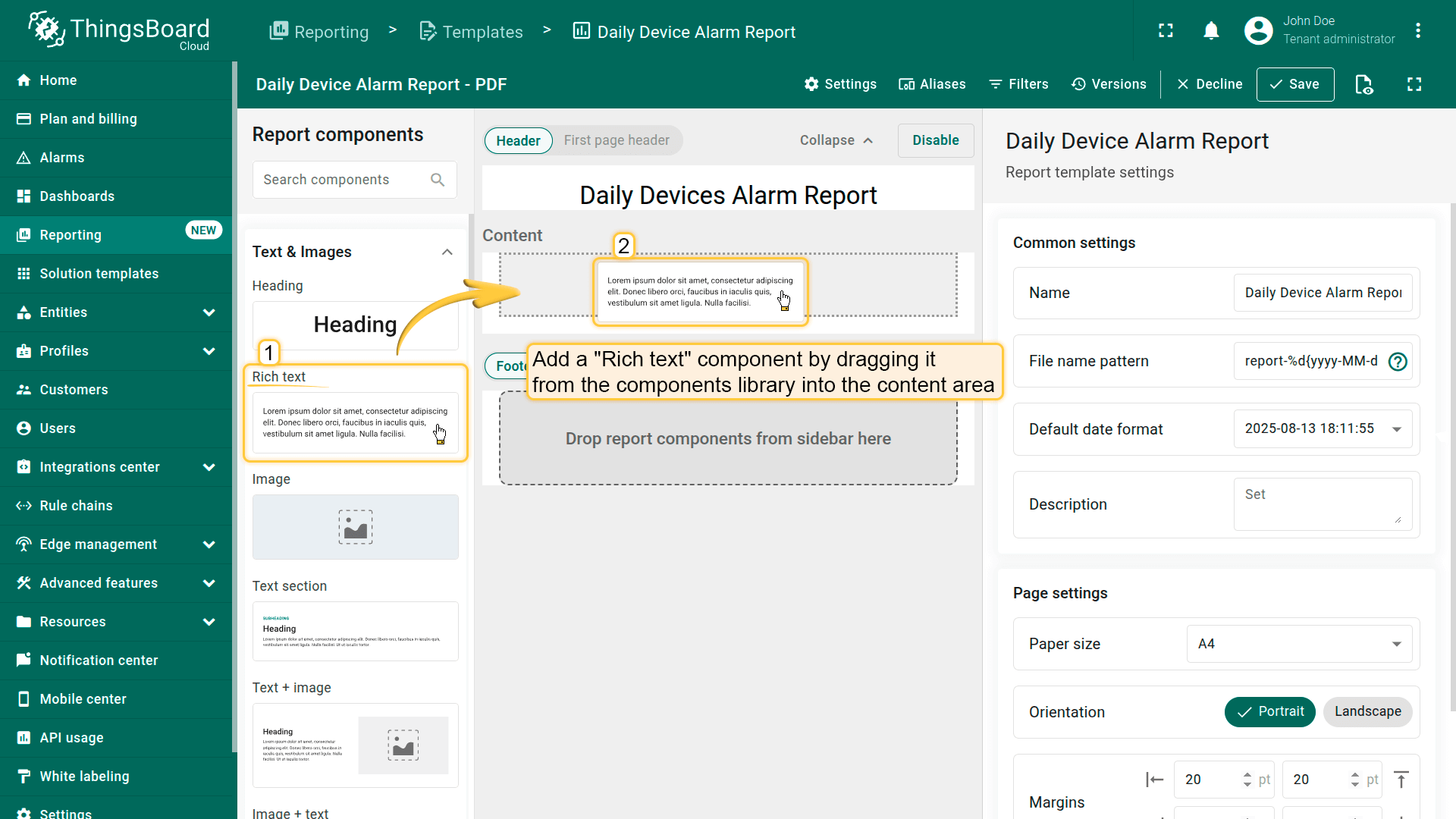

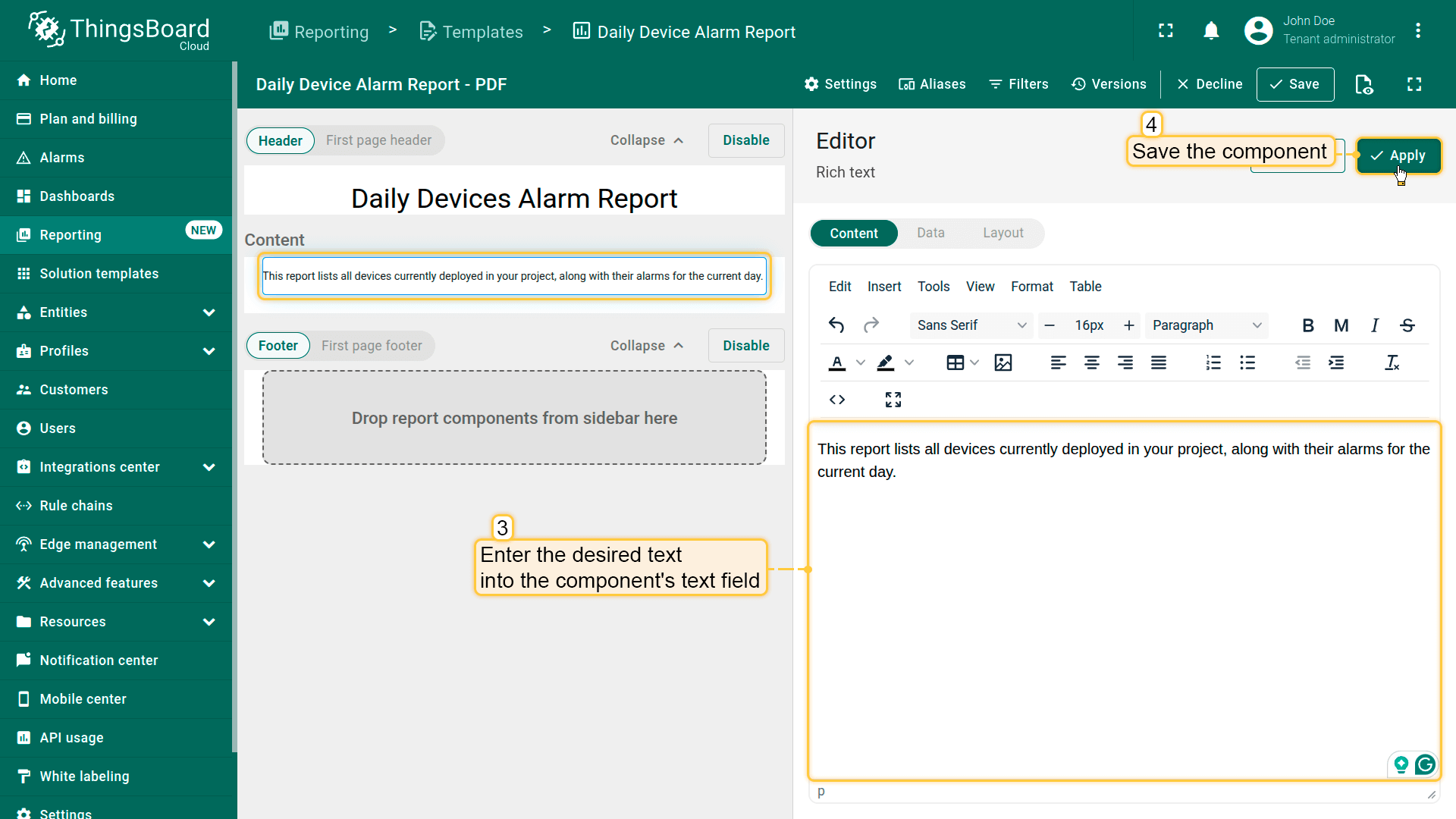

• 在组件库中找到富文本组件，并将其拖入内容区域。
• 在组件的文本字段中输入以下文本（或您偏好的描述）。 例如：

  1
  本报表列出您项目中当前部署的所有设备及其当日的告警。


• 添加文本后，点击应用。

步骤2.3“实体表”组件

下一个要添加的组件是实体表 — 表格型组件，用于显示所有设备及其最新遥测值和状态列表。

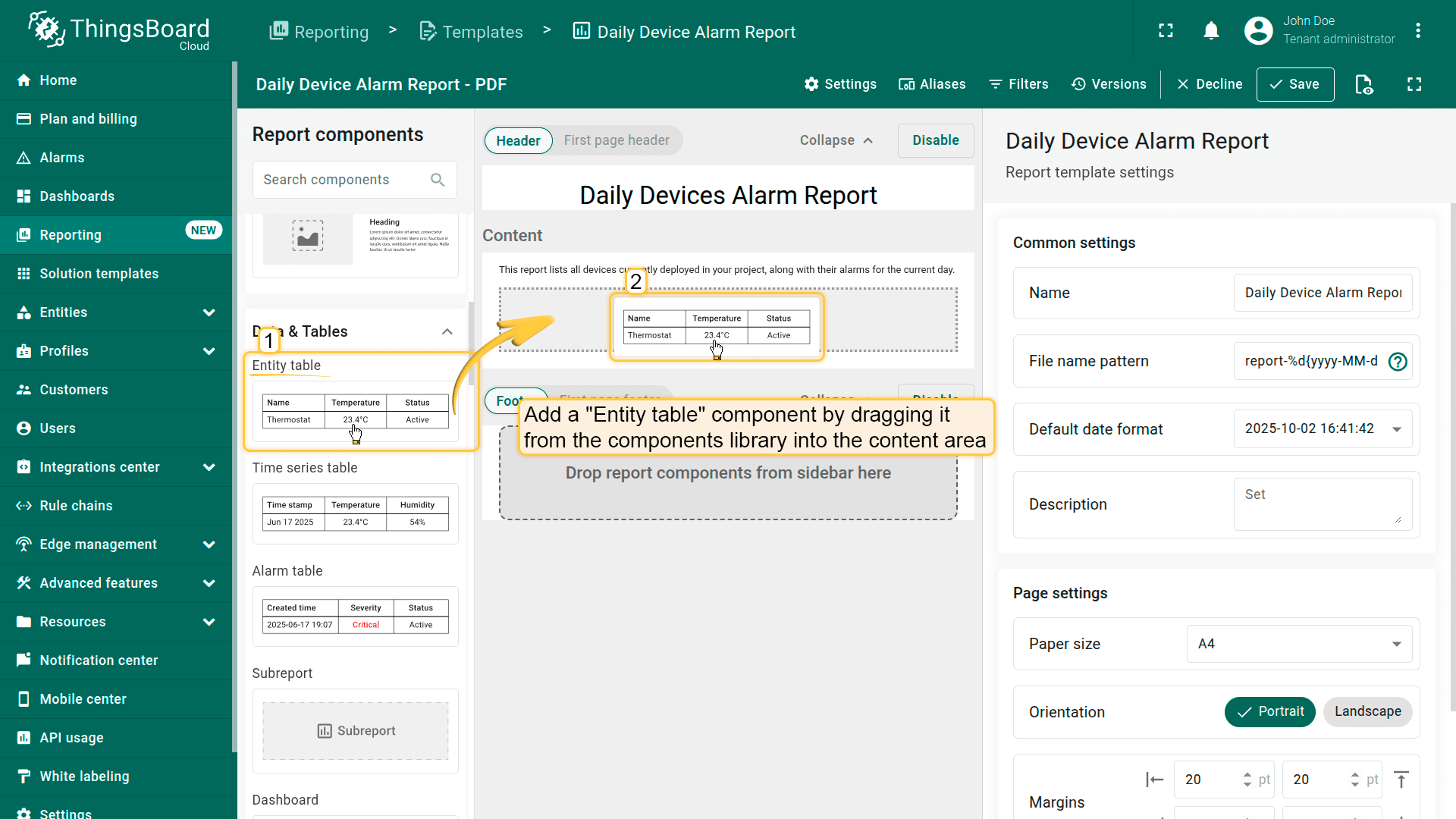

• 从组件库将实体表组件拖放入内容区域。

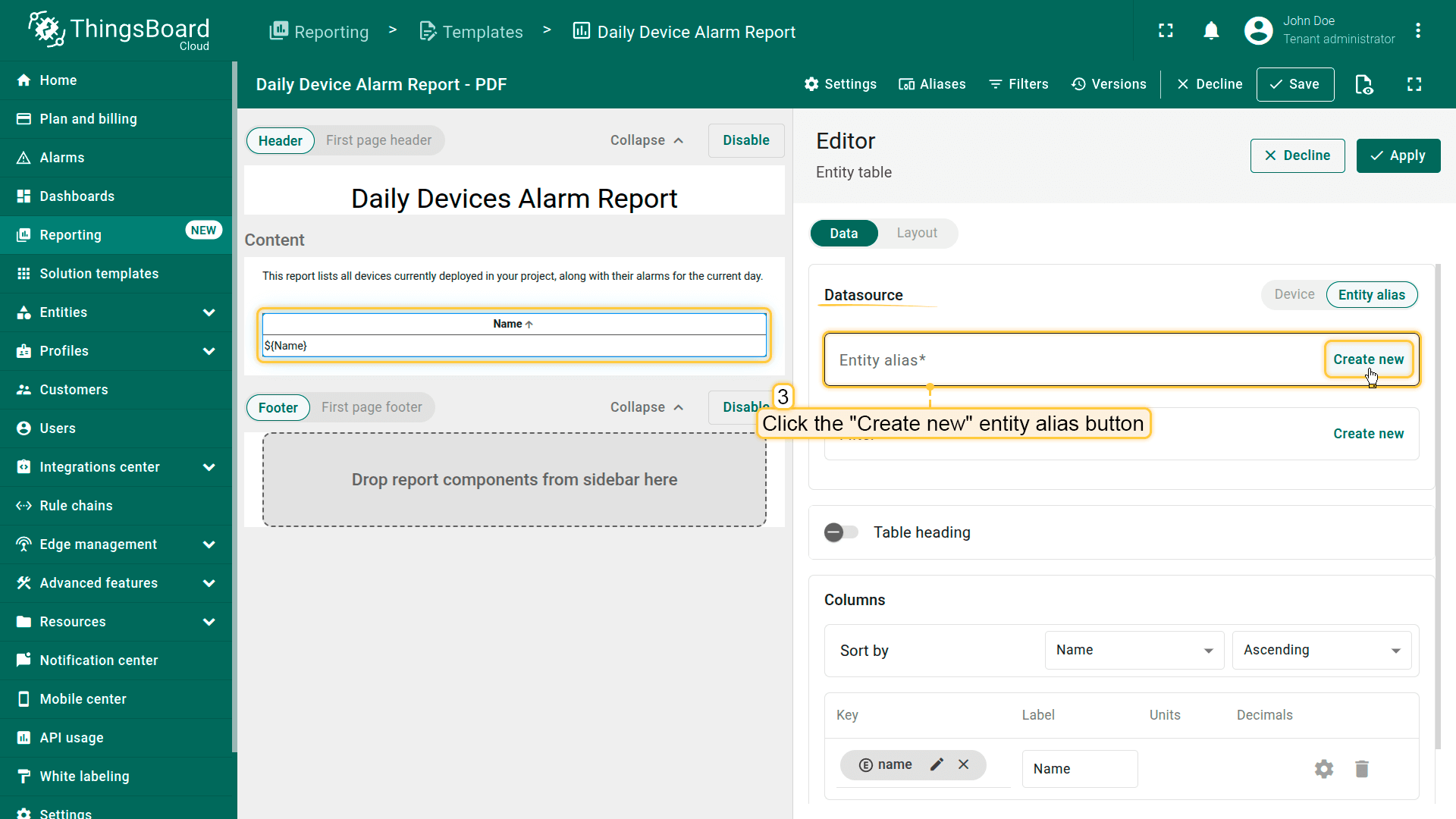

• 在数据源部分，创建新的实体别名，用于获取类型为设备的所有实体。
• 开启表头并更新表头文本。
• 在列部分：

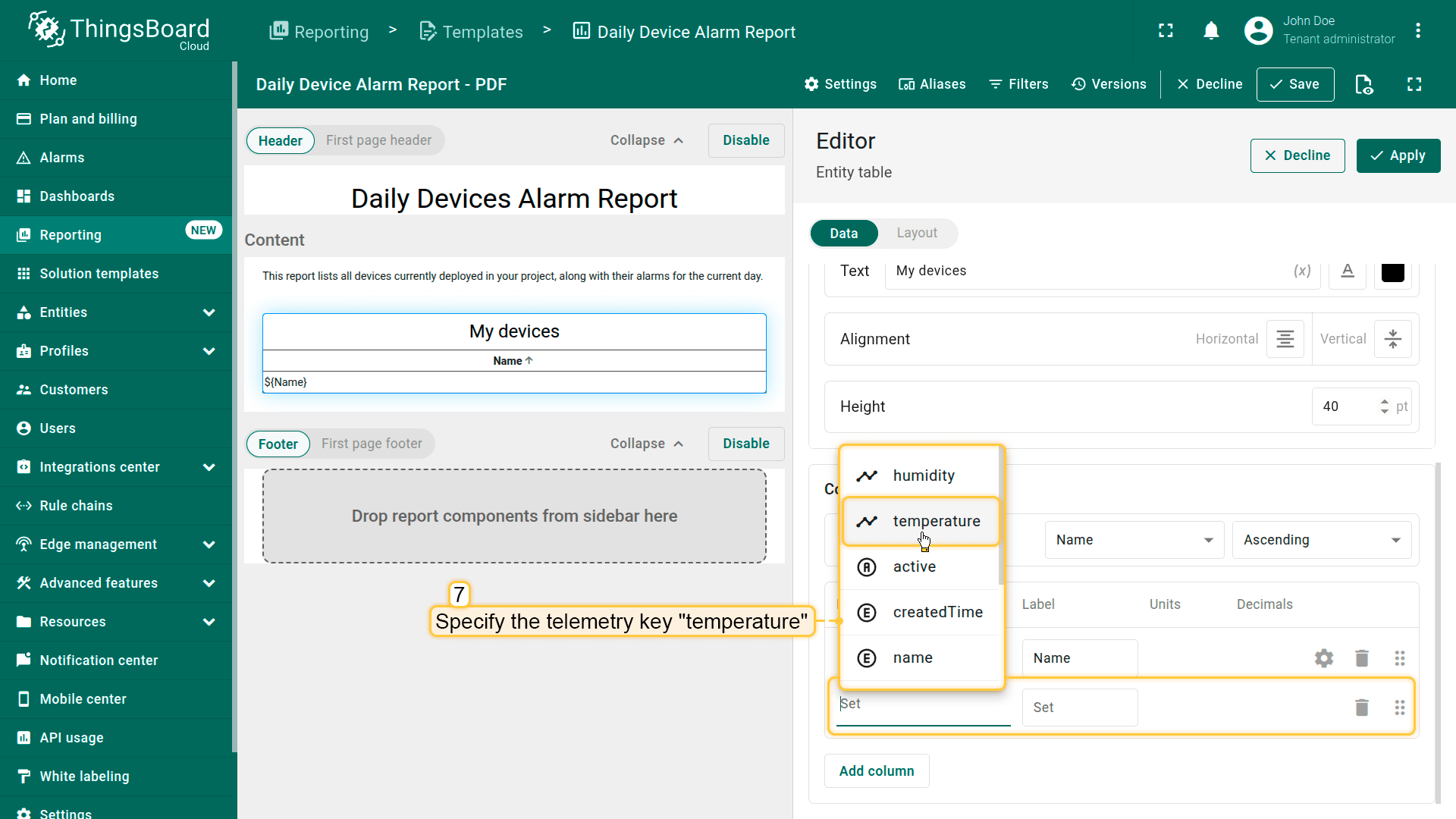

  • 添加新表列，将键设为”temperature“。

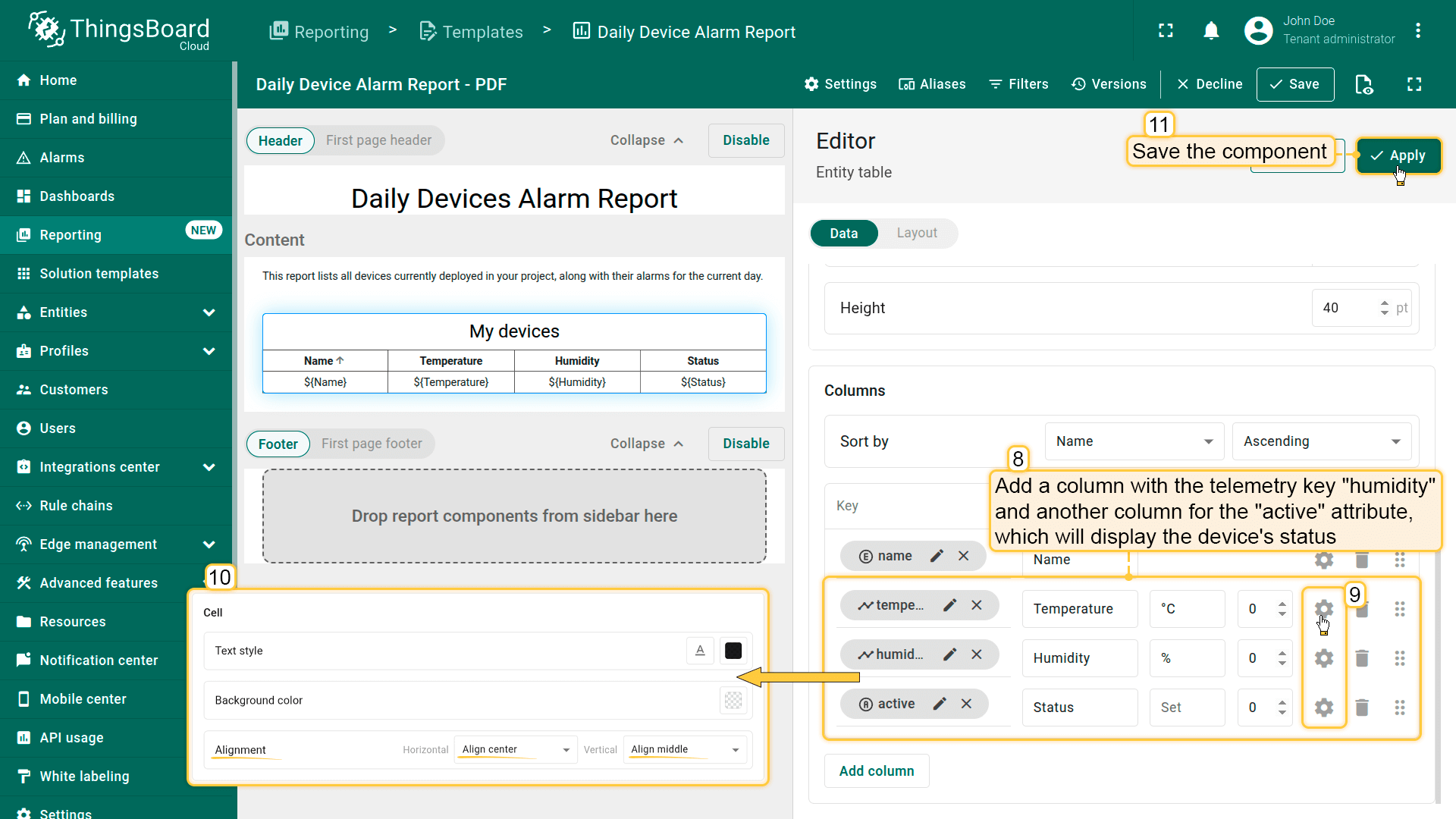

  • 添加另一列表列，遥测键为”humidity“。
  • 再添加一列属性”active“，用于显示设备状态。
• 在列设置中，为每个键的单元格设置居中对齐。
• 点击保存组件以应用更改。

步骤2.4“告警表”组件

下一个要添加的组件是告警表组件，用于显示所选时间段的告警列表。

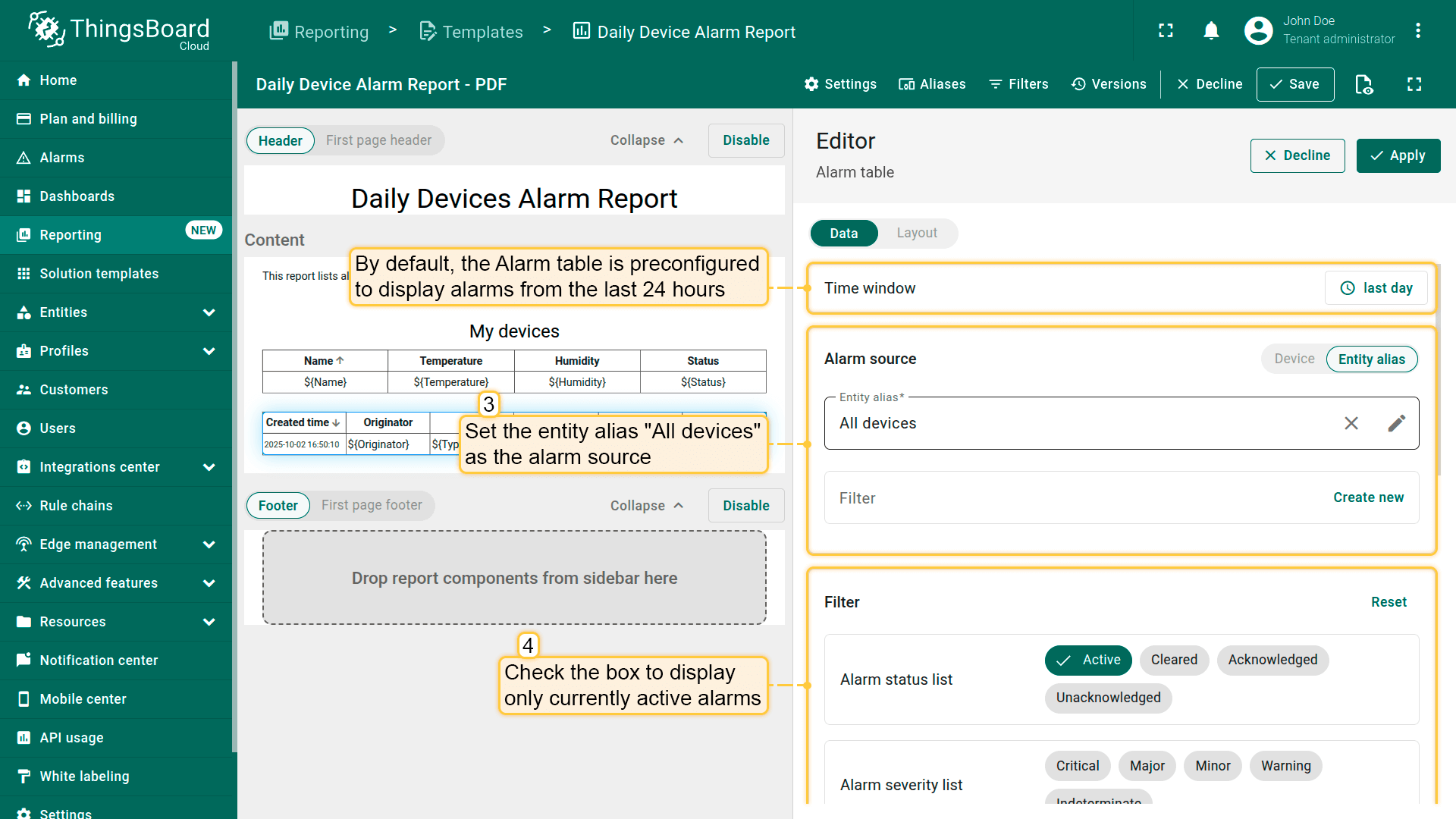

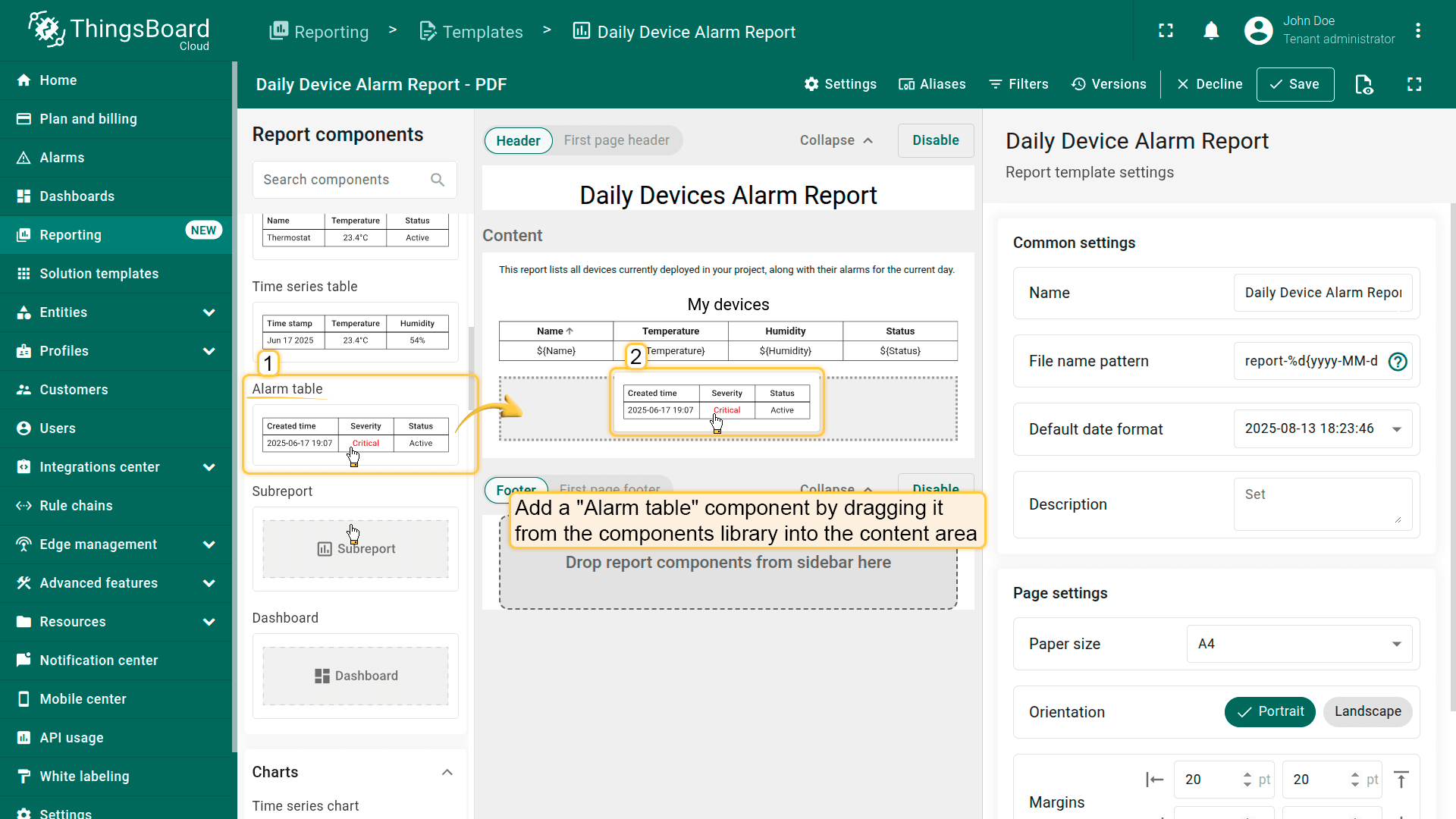

• 从组件面板将告警表组件拖入报表布局的主内容区域。
• 默认情况下，告警表预配置为显示过去24小时的告警。
• 将所有设备实体别名设为告警来源。
• 在筛选器部分，勾选仅显示当前活动告警。

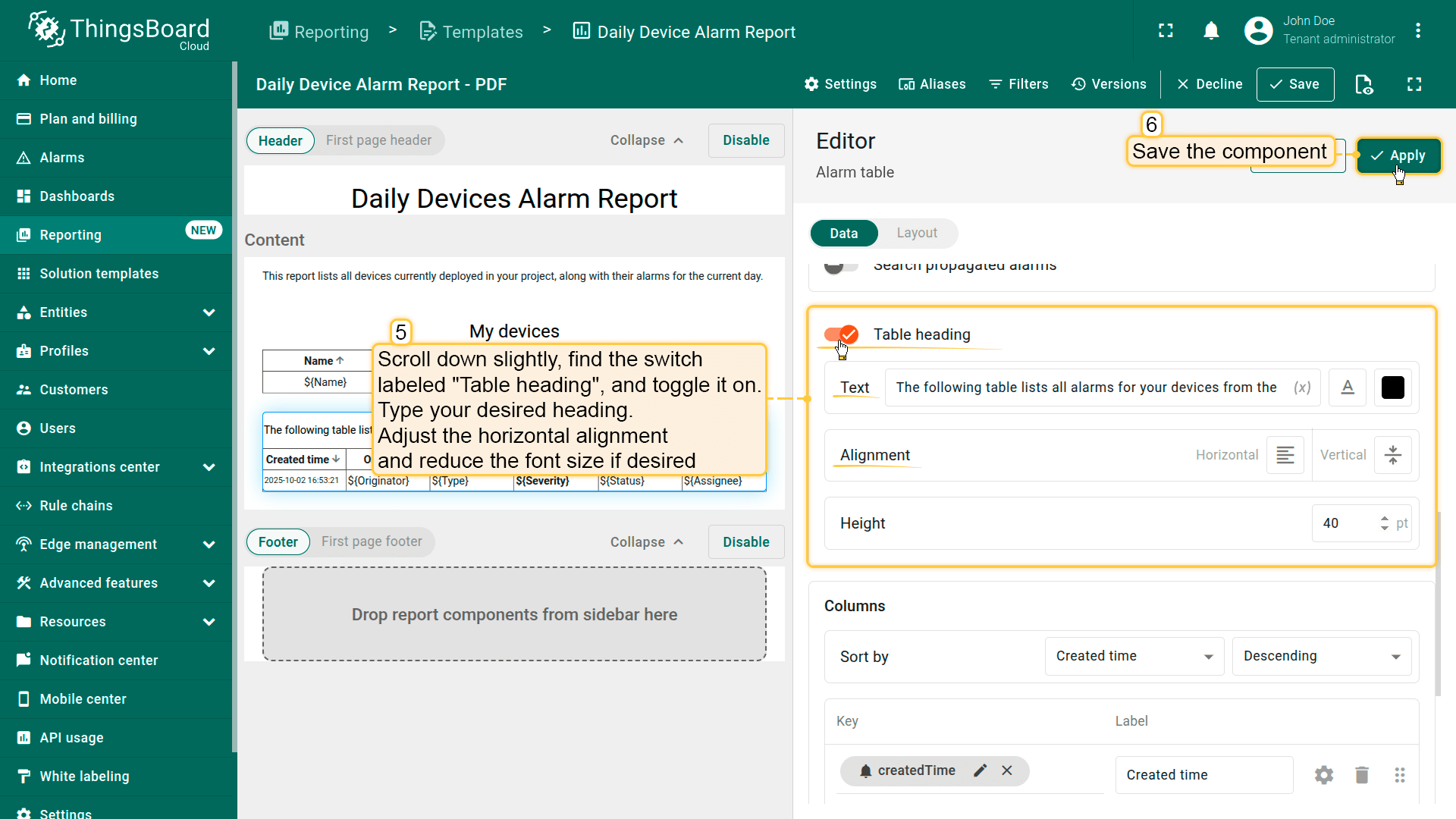

• 向下滚动，找到标为表头的开关并开启。
• 输入您想要的表头，例如：

  1
  下表列出您的设备过去一天的告警。


  • 如需要，调整水平对齐并减小字体大小。
• 保持表列不变（无需修改）。
• 保存组件。

步骤2.5“折线图”组件

我们将在报表中添加的最后组件是两个独立的折线图，用于可视化温度和湿度的历史遥测趋势。每个图表将表示您设备过去24小时收集的数据。

1. 添加第一个图表 — 温度

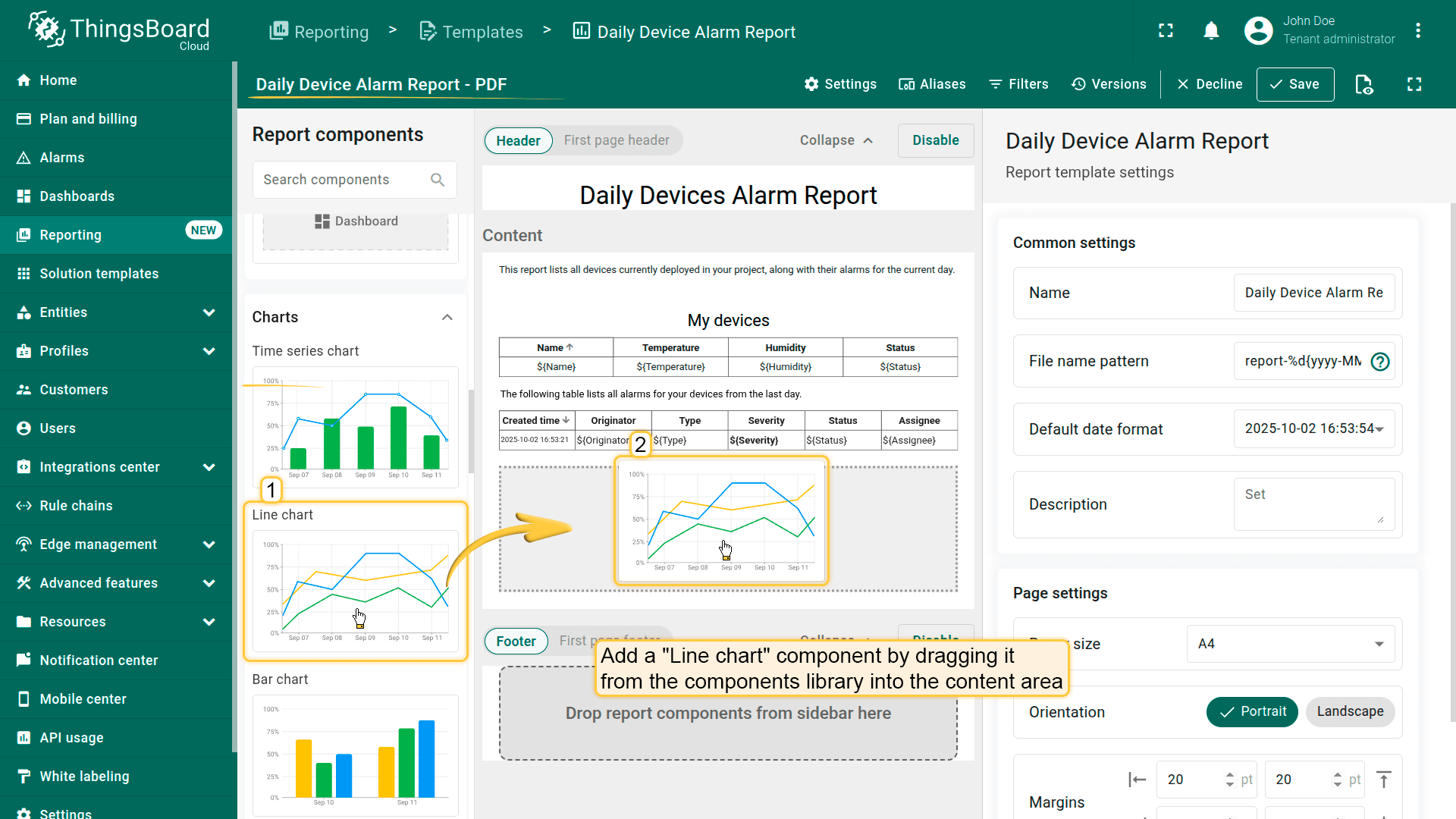

• 将折线图组件拖入报表的内容区域。

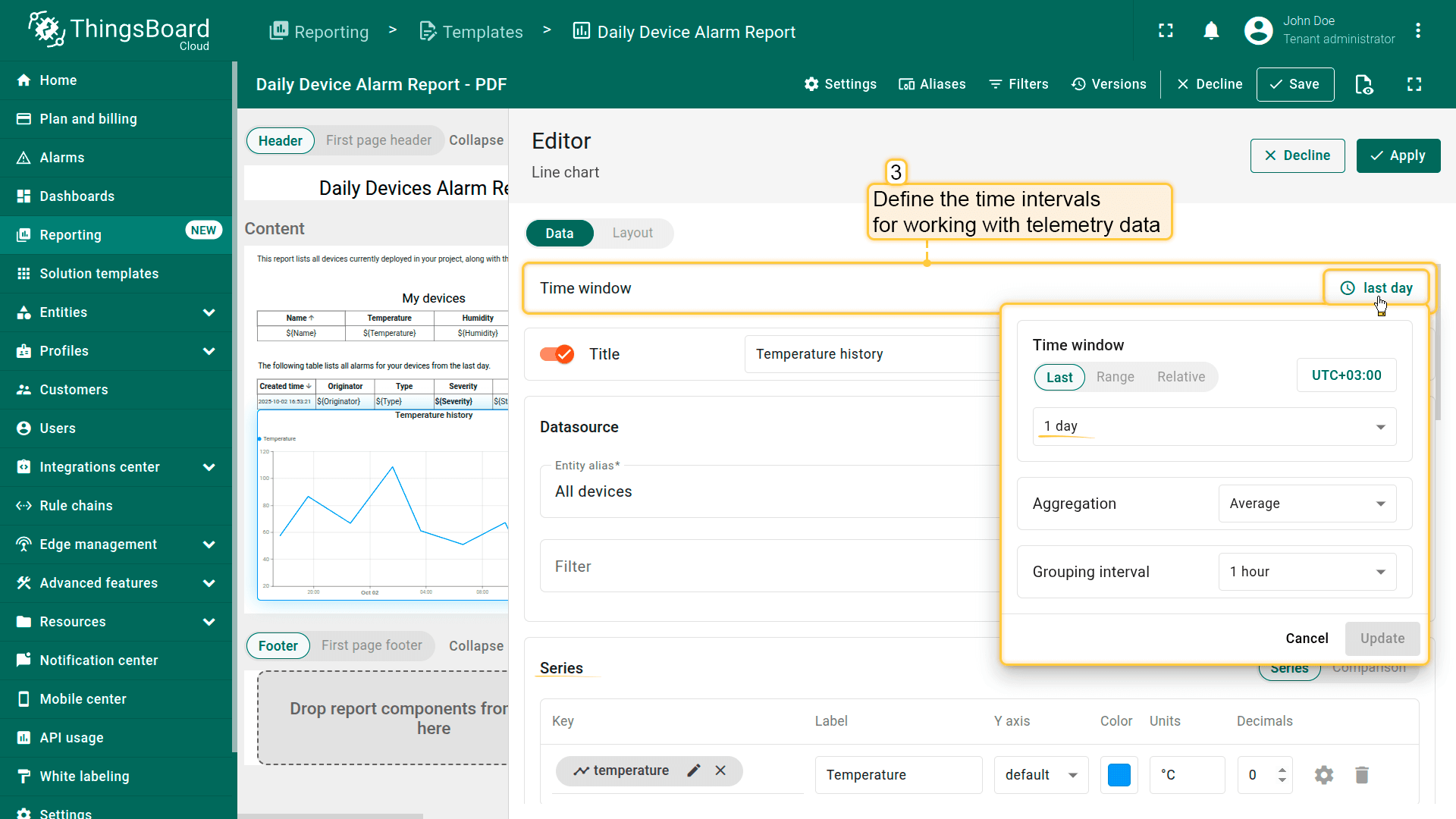

• 默认情况下，时间窗口显示过去一天的数据，按1小时聚合。

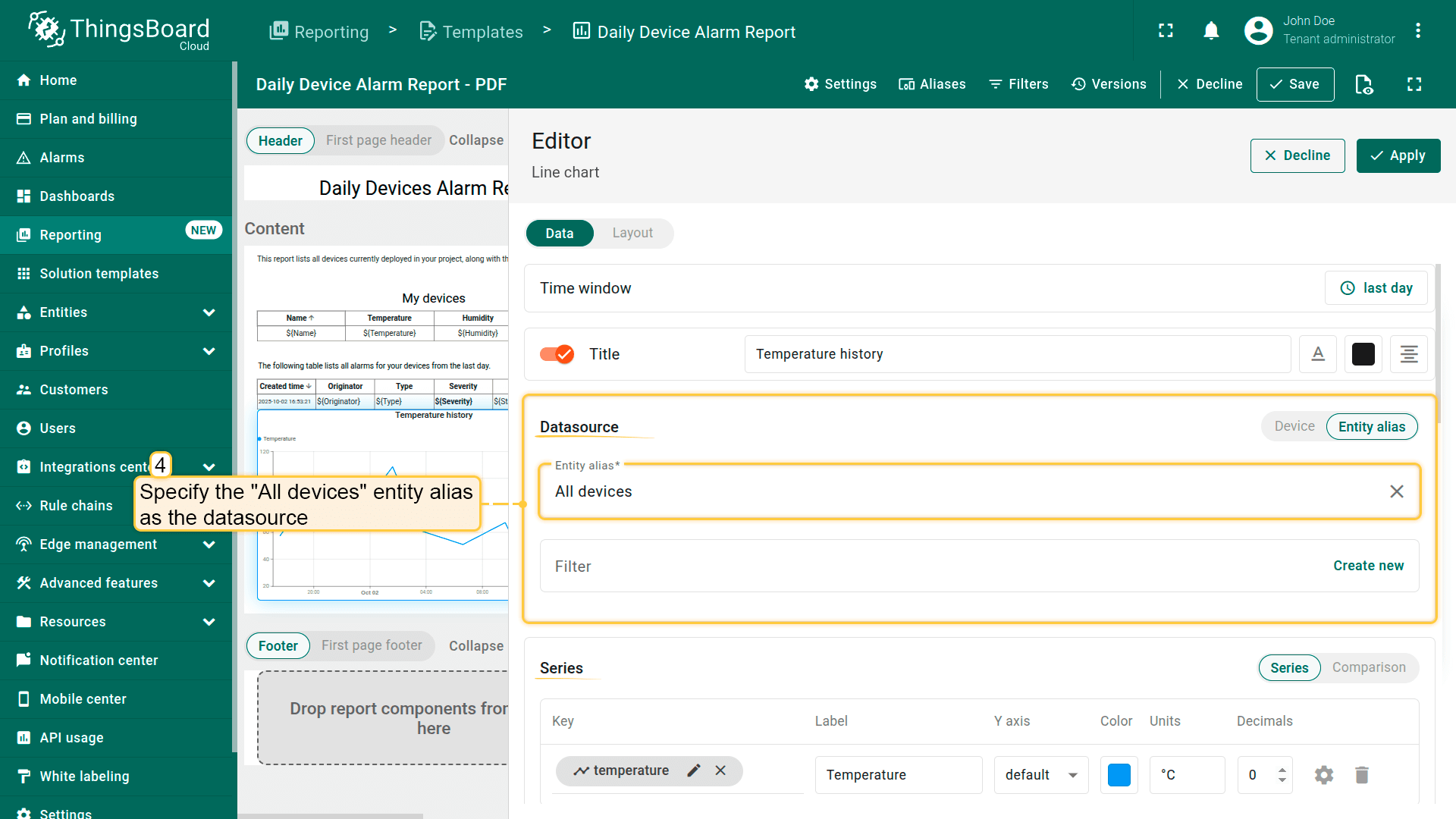

• 将实体别名所有设备设为数据源。

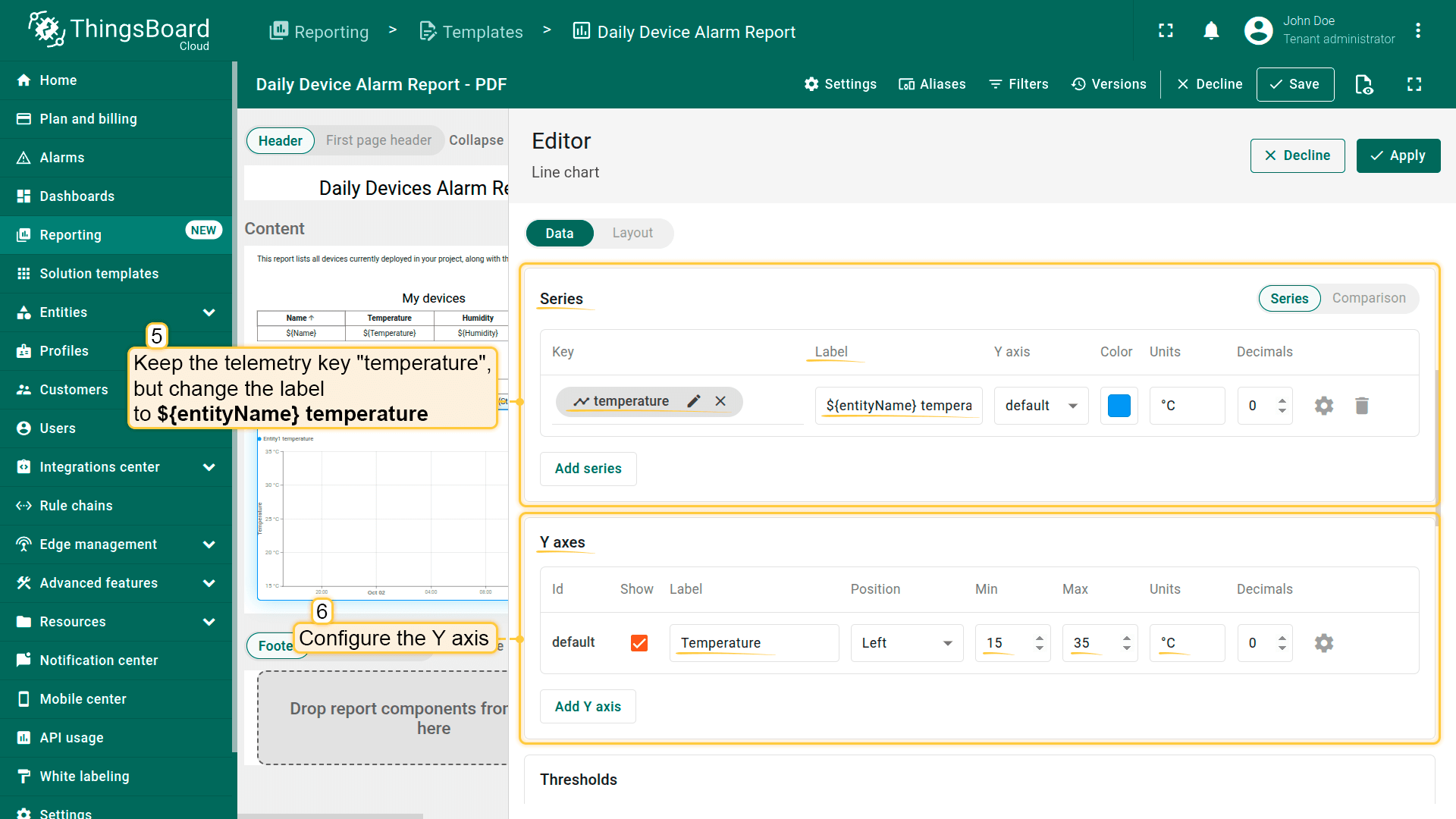

• 保留遥测键temperature，但将标签改为

  1
  ${entityName} temperature


• 配置Y轴：
  • 标签：温度
  • 最小值：15
  • 最大值：35
  • 单位：°C
• 设置阈值：
  • 第一项：30 °C，颜色 红色
  • 第二项：18 °C，颜色 蓝色

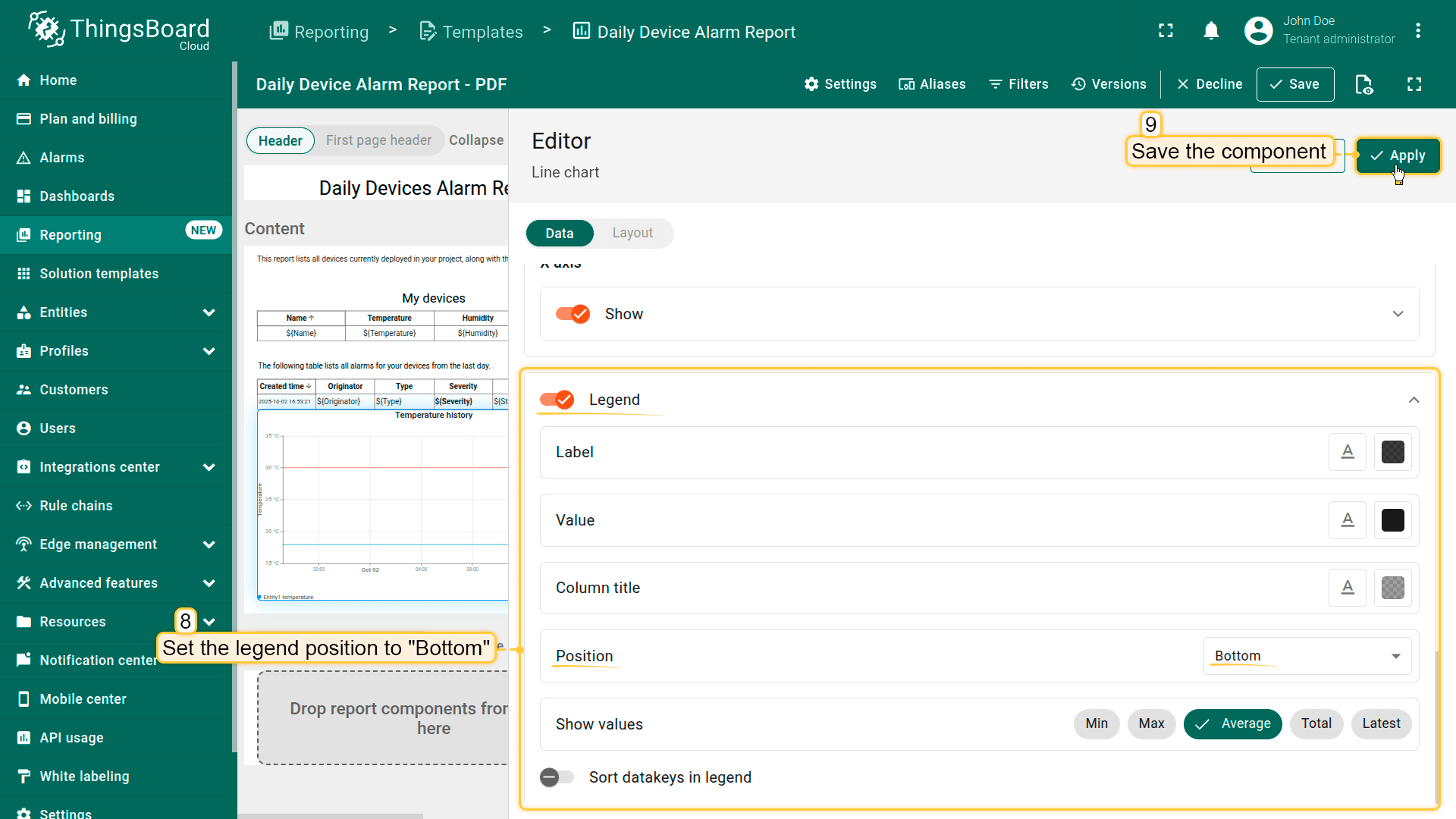

• 将图例位置设为底部。
• 保存组件。

2. 添加第二个图表 — 湿度

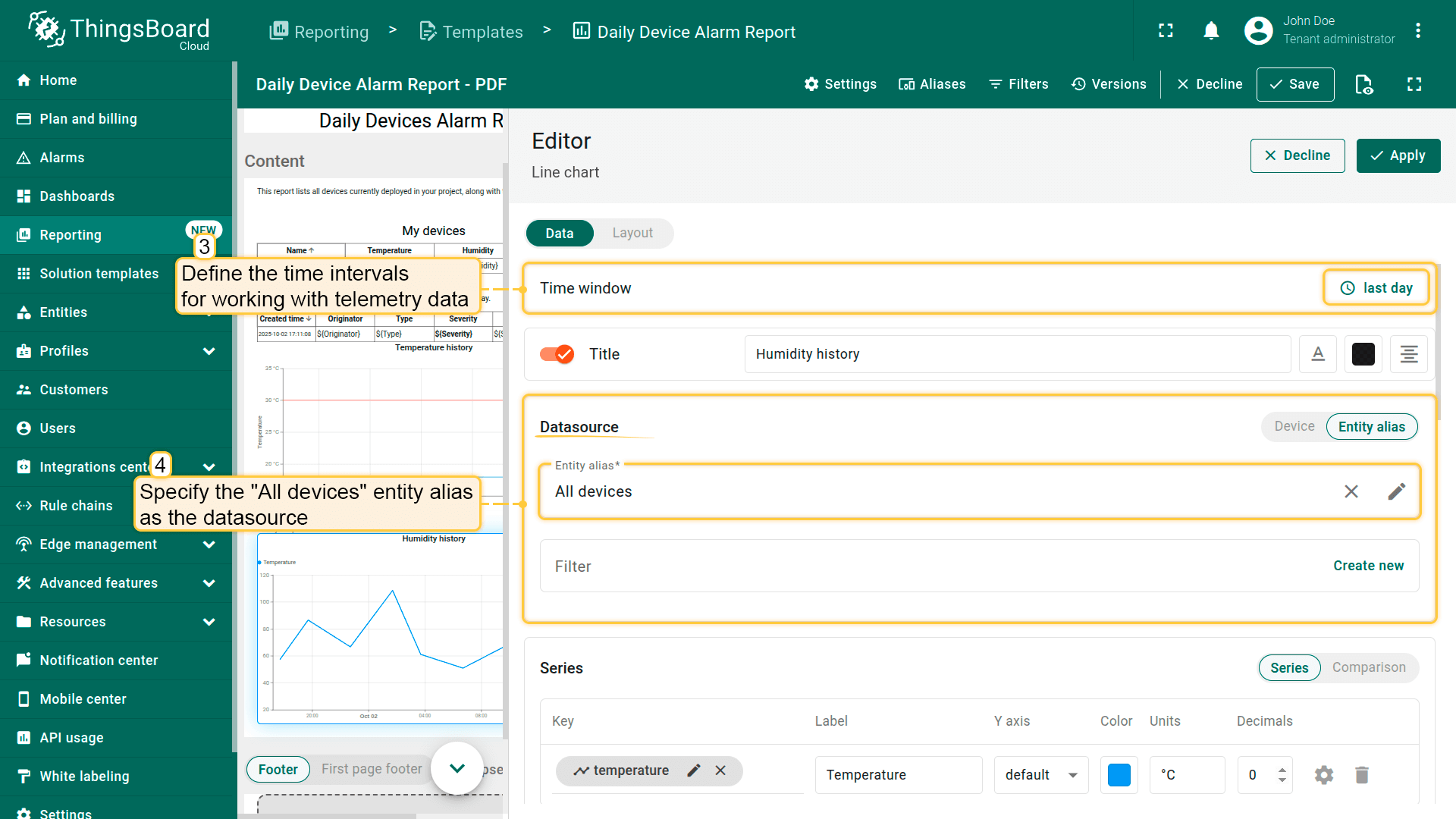

• 在第一个下方拖入另一个折线图组件。
• 将实体别名所有设备指定为数据源。

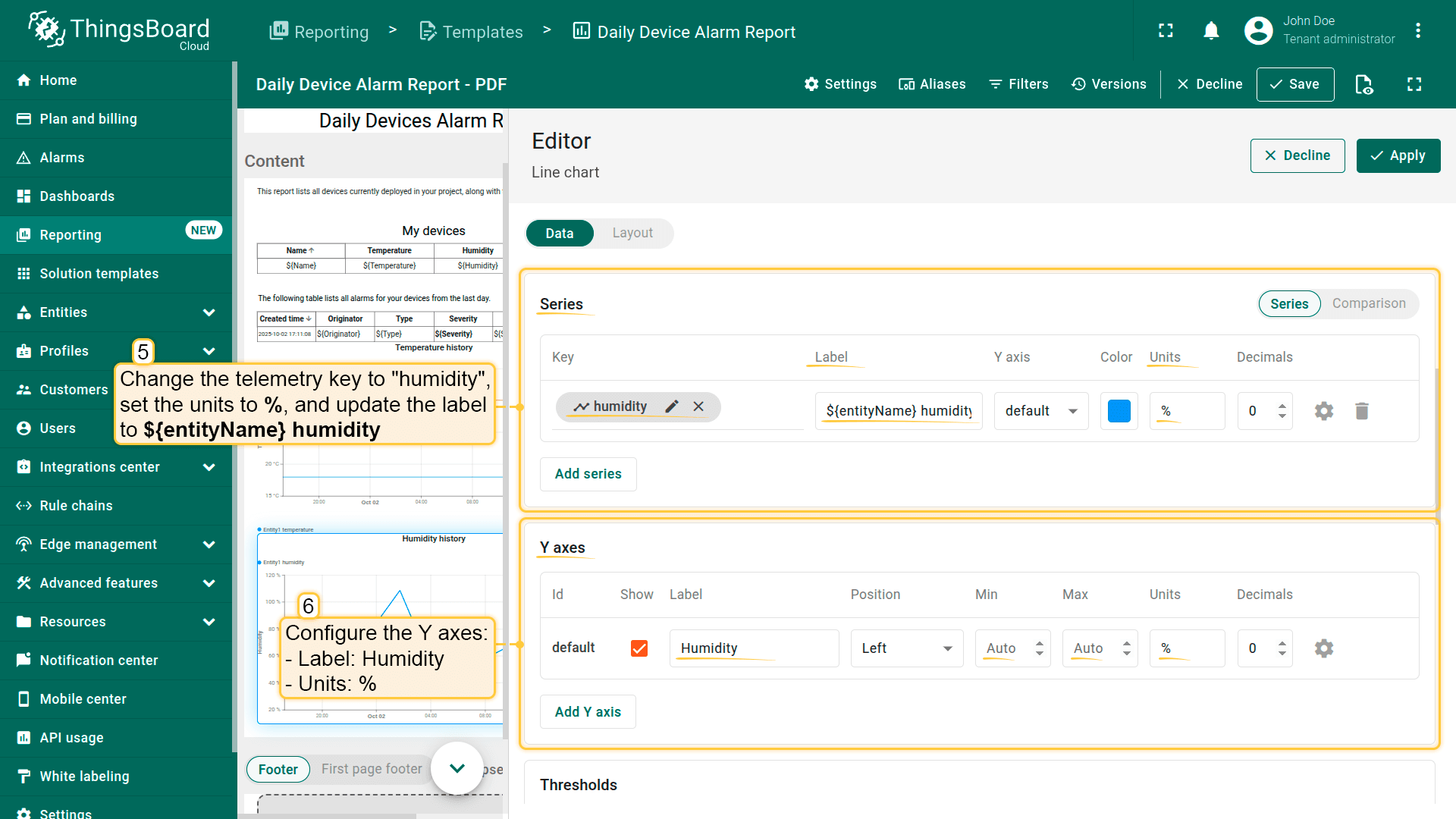

• 将遥测键设为humidity，单位%，并将标签改为

  1
  ${entityName} humidity


• 配置Y轴：
  • 标签：湿度
  • 单位：%

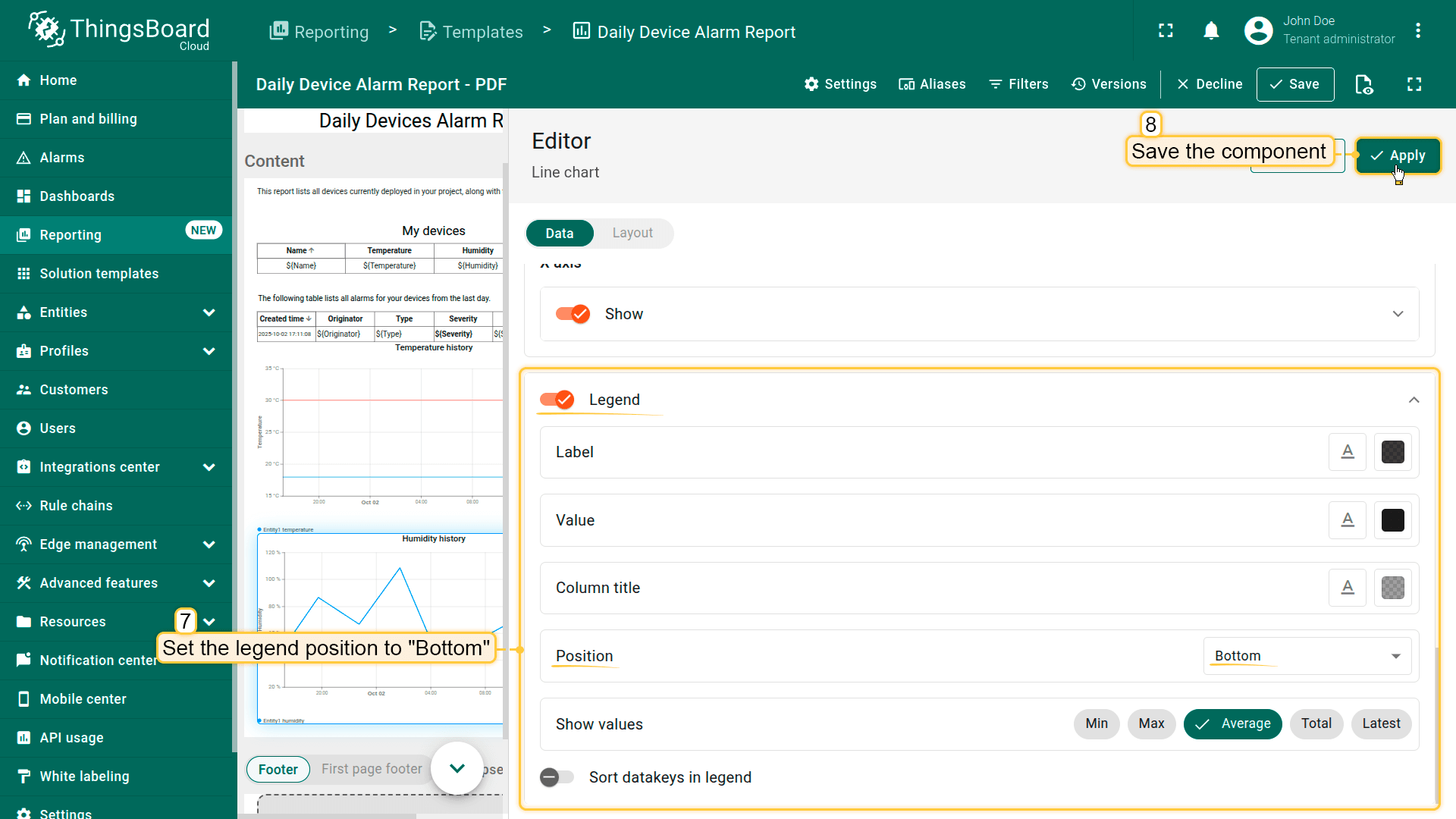

• 将图例位置设为底部。
• 保存组件。

步骤2.6保存报表模板并预览

在报表模板中添加并配置所有必需组件后，最后一步是保存您的工作，并可选择生成测试报表以验证显示是否正确。

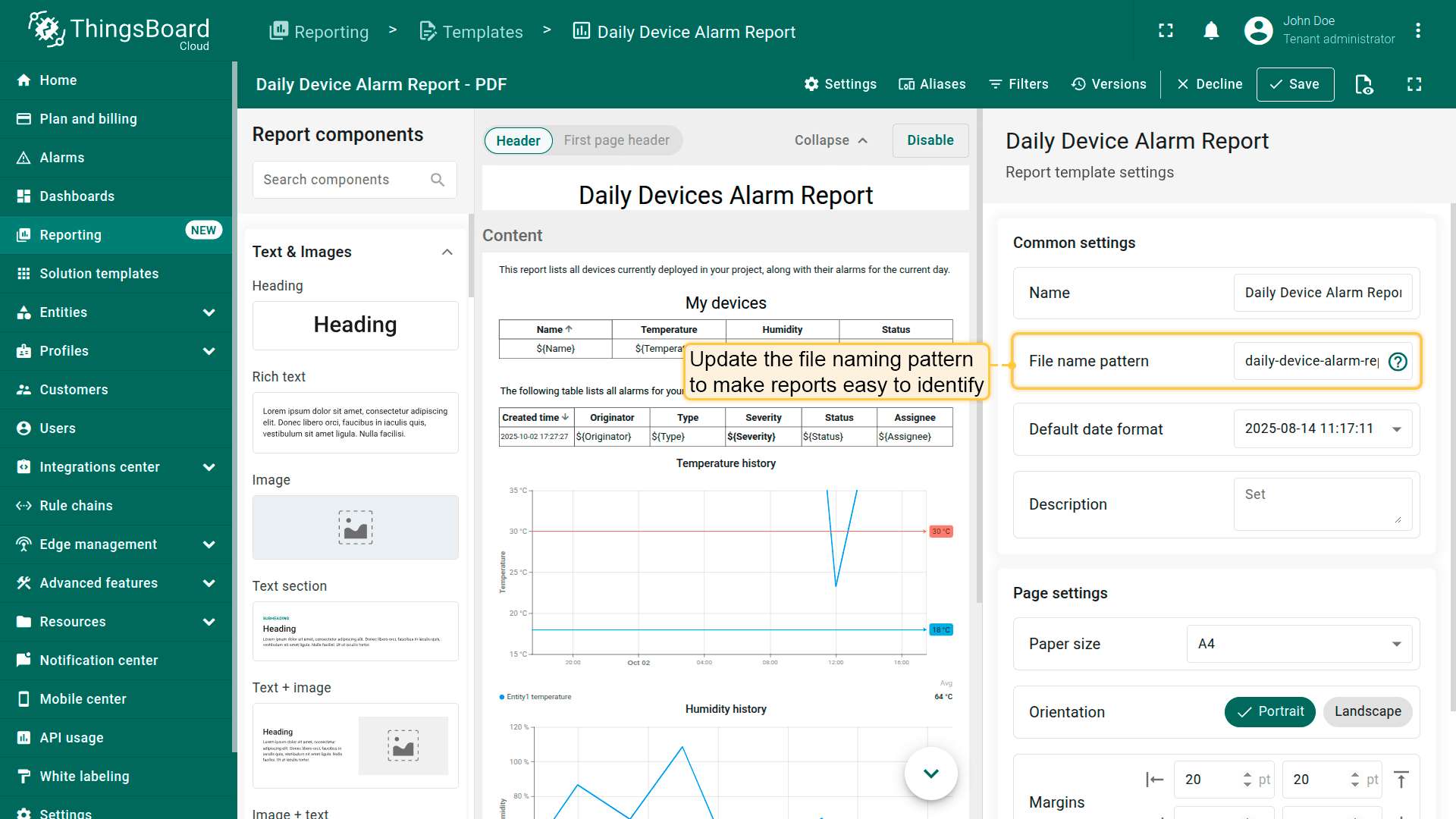

更新报表文件名

保存模板前，更新报表文件名，便于识别导出的文件：

• 在文件名模式字段中输入清晰、描述性的名称，例如：

  1
  daily-device-alarm-report-%d{yyyy-MM-dd_HH:mm:ss}

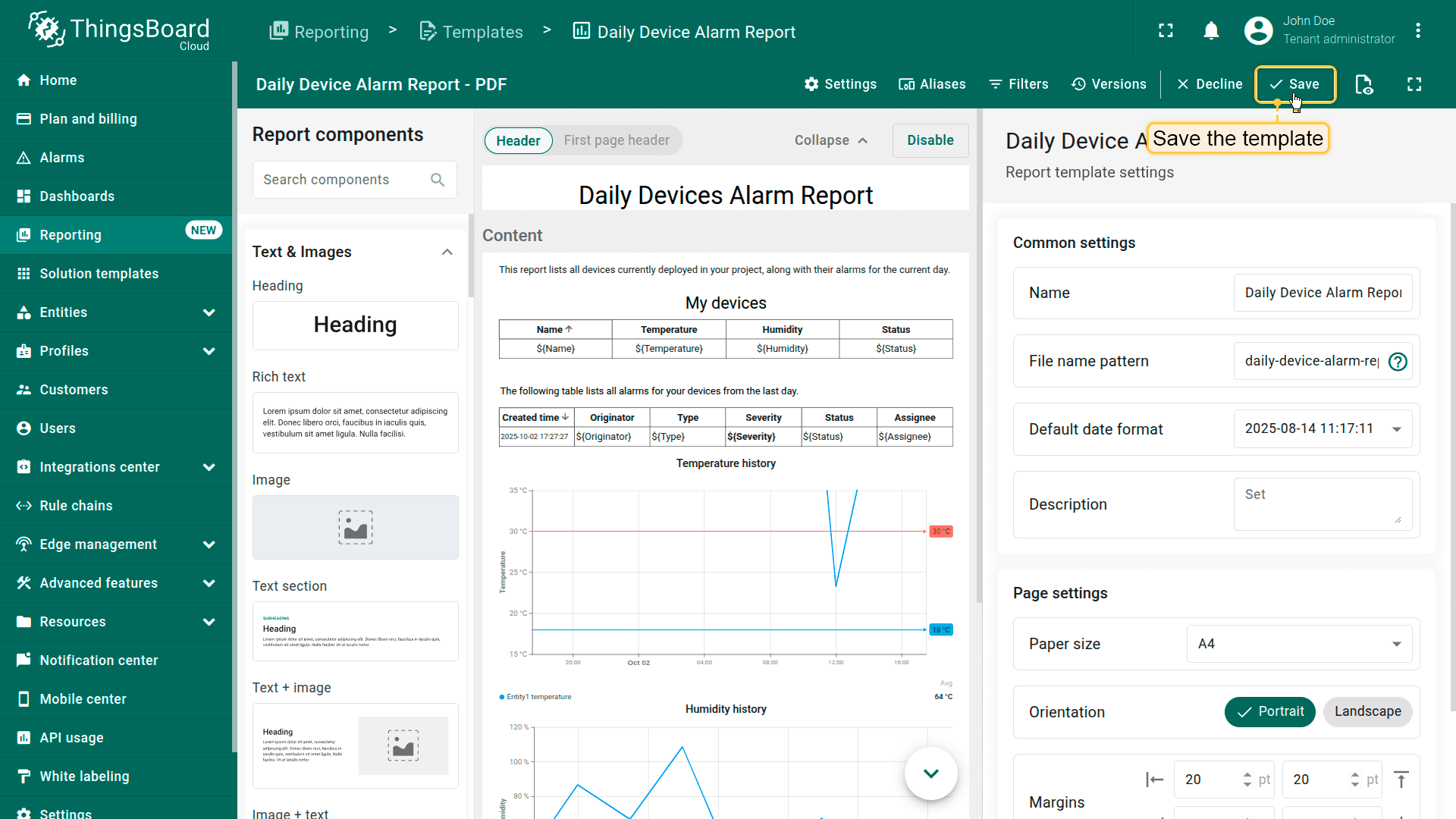

保存模板

要保存当前配置：

• 点击报表构建器界面右上角的保存按钮。

这将把您的布局、组件和设置保存到当前模板下，供手动或定时报表生成时使用。

步骤2.7生成测试报表（可选）

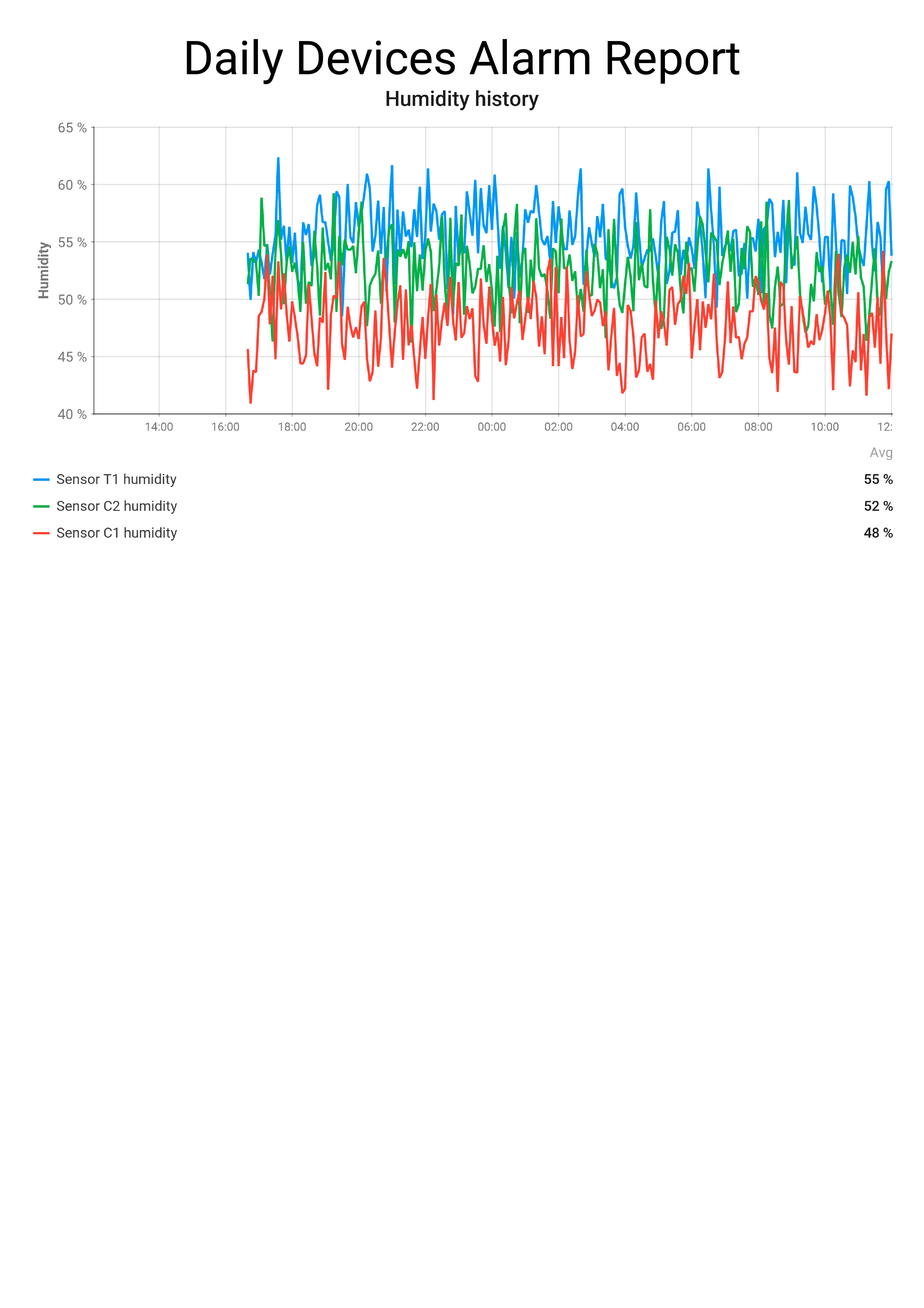

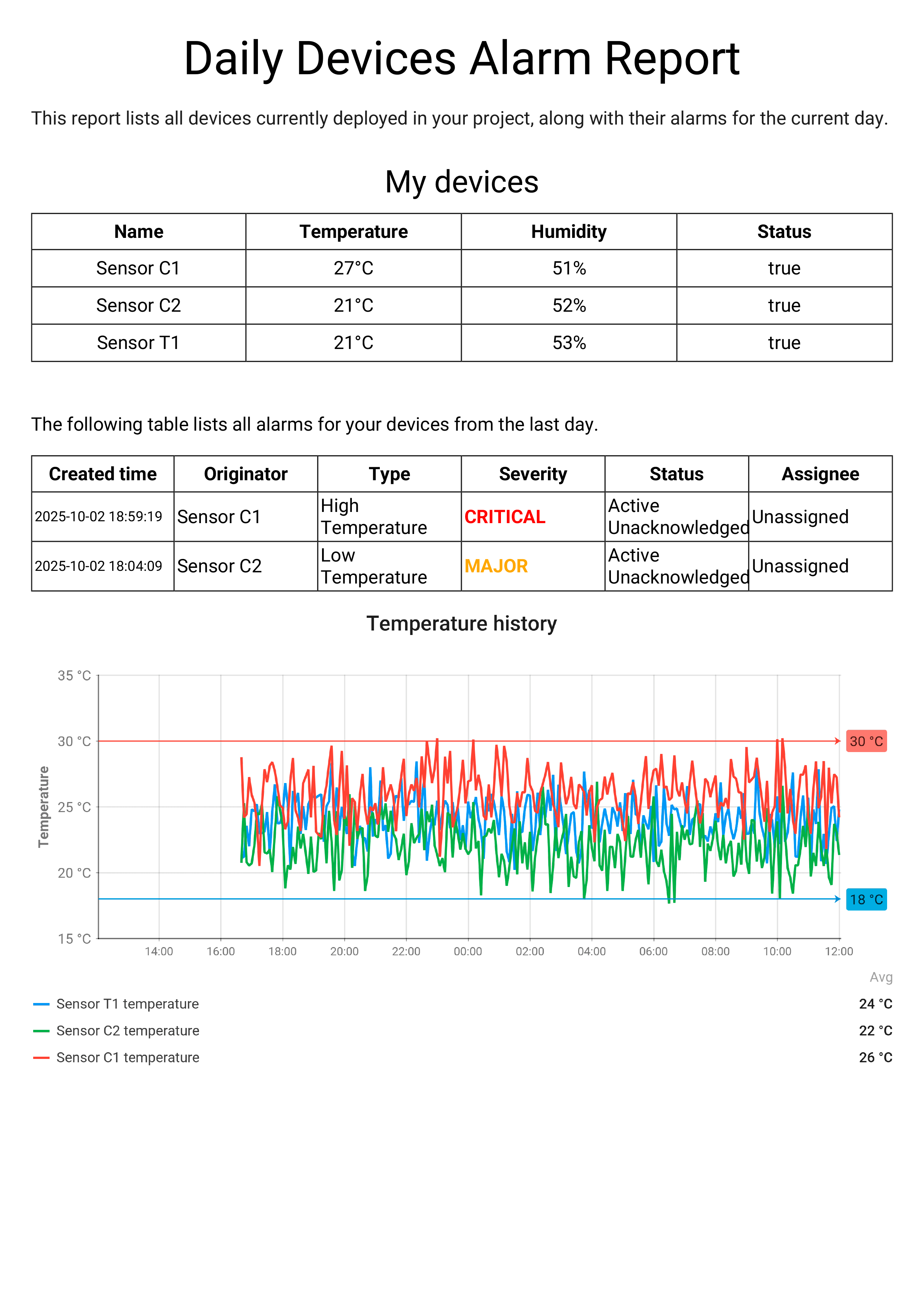

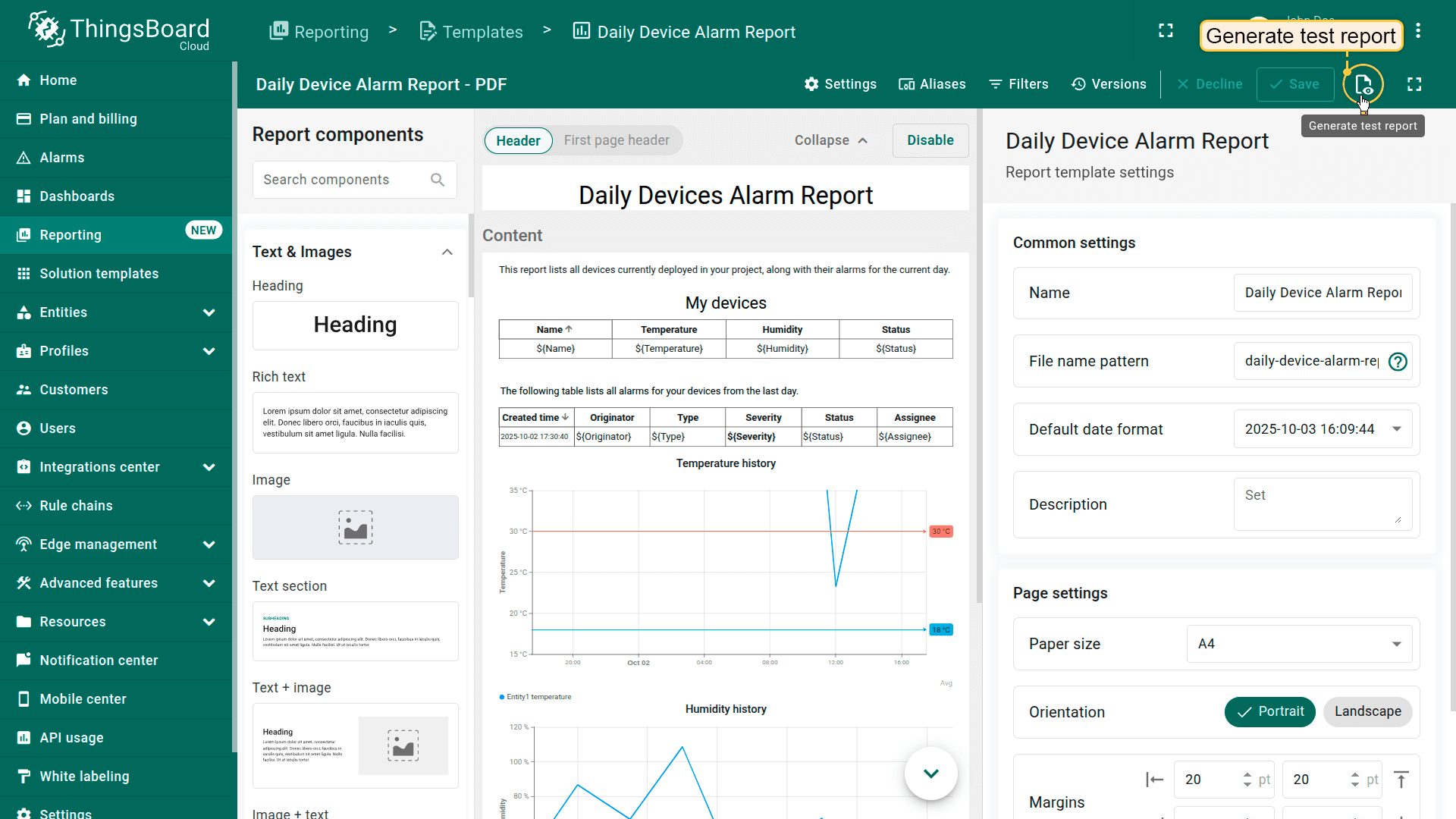

要确保模板配置正确且数据按预期显示，点击”生成测试报表“（位于保存按钮旁边）。 系统将使用您所选实体别名的可用测试数据创建示例报表。

步骤3：为客户安排报表

每日设备告警报表模板准备就绪后，您可以使用调度器功能为客户端配置自动交付。

正确调度的关键点

为确保报表正确生成且包含准确数据，您必须指定：

• 报表收件人 — 将收到生成报表的用户（如经理或客户）。
• 用户账户 — 代表其生成报表的账户。这定义了报表的数据范围和应用的权限。

为何重要

在ThingsBoard中，报表根据触发报表的用户账户的访问权限生成。

示例：

• 如果报表应仅包含客户A拥有的设备，在调度报表时必须将用户字段设为属于客户A的用户的email地址。
• 同样，要为客户B的收件人调度报表，在用户字段中使用客户B用户的email地址。

这确保报表仅显示该特定用户可访问的设备和数据。

步骤3.1为客户A用户调度报表

首先，我们为客户A的所有用户配置报表的自动deliver。 报表将代表Jane Smith（该客户的管理员）生成。

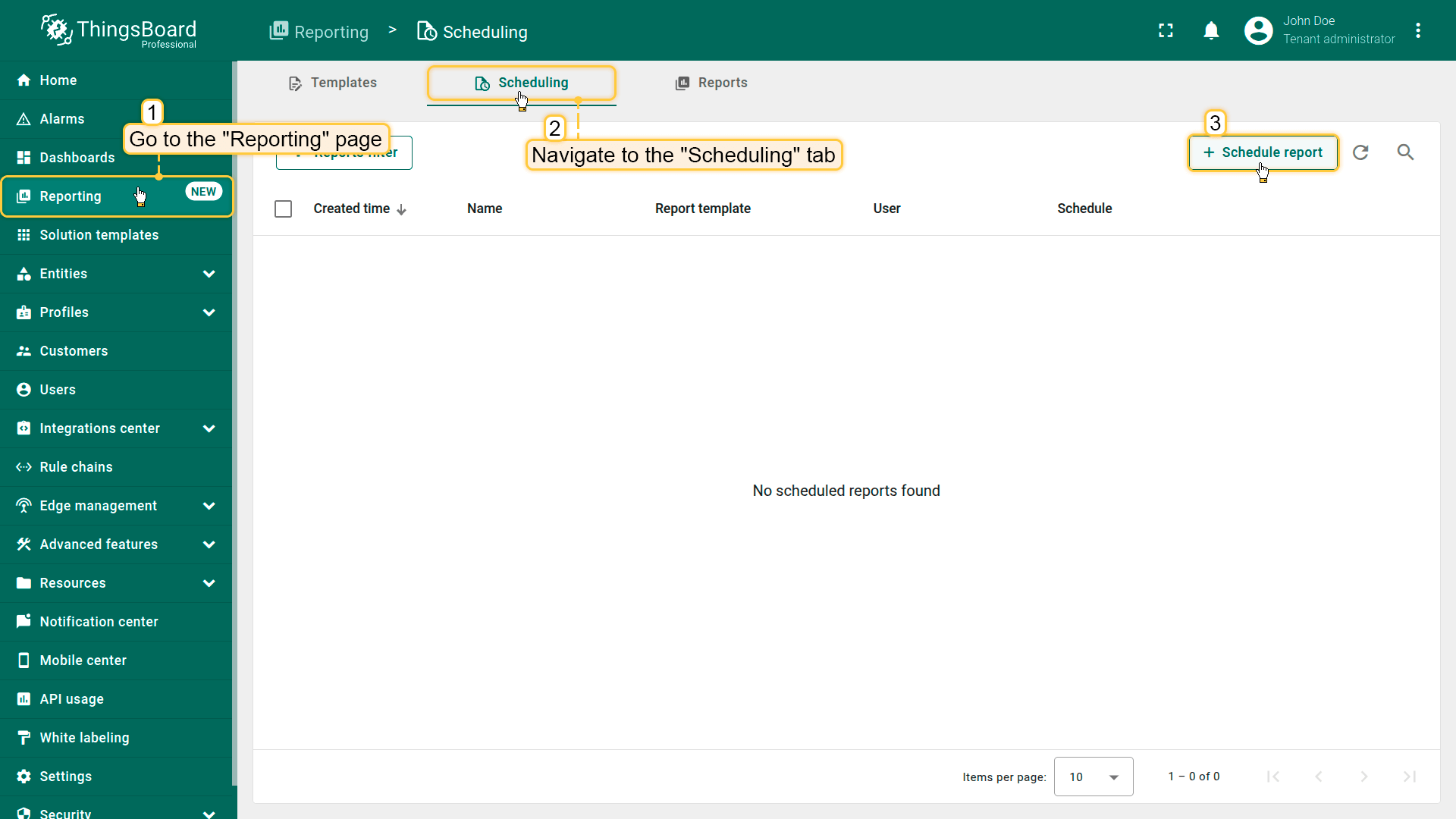

• 进入”报表“页面的”调度“标签页。
• 点击右上角的”+ 定时报表“创建新的调度器事件。
• 在调度对话框中提供以下详情：

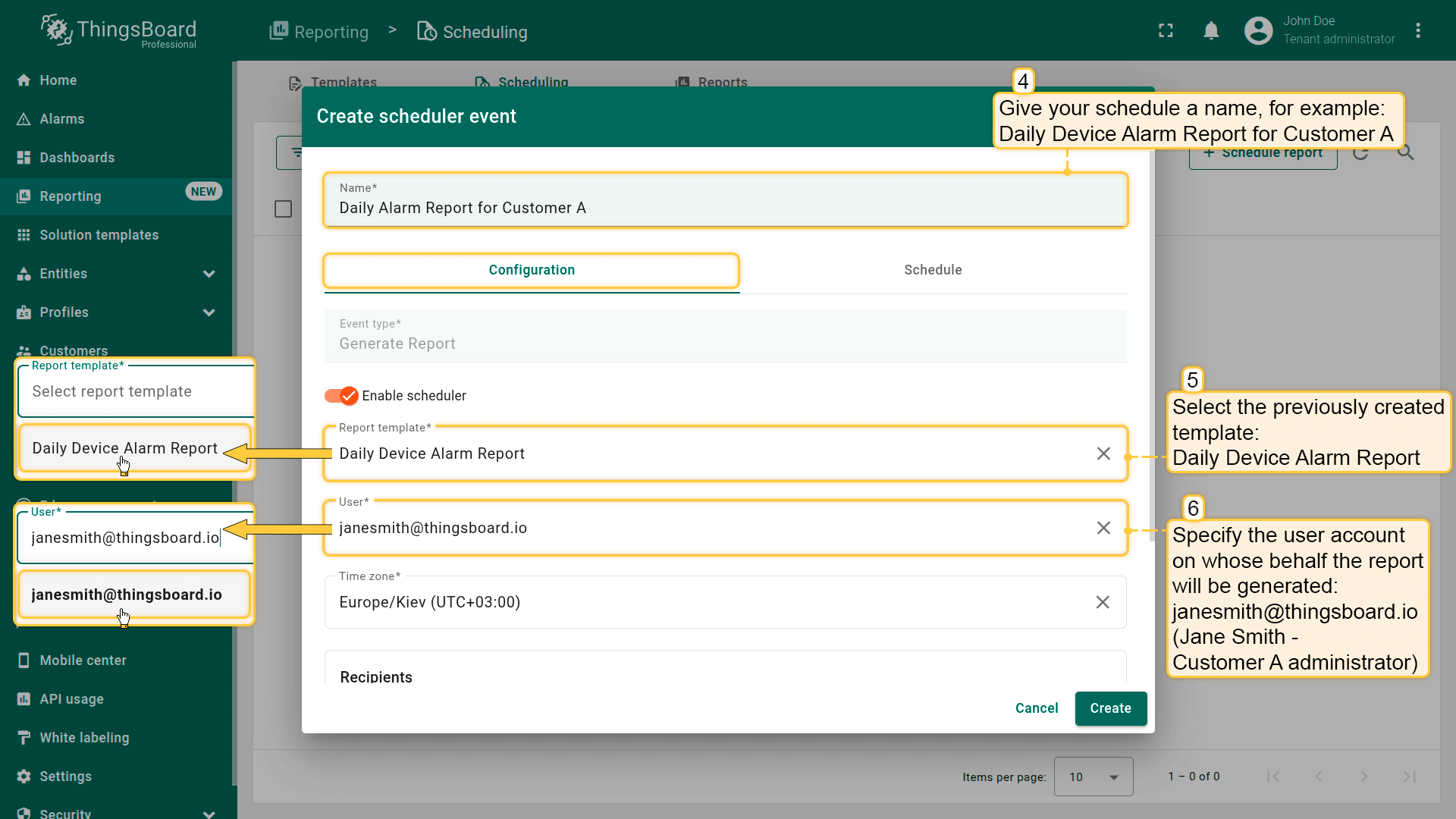

  • 为调度事件指定清晰的标题，例如：

    1
    客户A的每日设备告警报表


  • 事件类型 — 始终设为创建报表。
  • 报表模板 — 选择之前创建的每日设备告警报表模板。
  • 用户 — 指定代表其生成报表的用户账户：janesmith@thingsboard.io（Jane Smith — 客户A管理员）。

• 设置收件人：
  • 在”收件人“字段中，点击新建创建新的收件人组。
    • 输入通知收件人组的名称。
    • 选择客户用户筛选器。
    • 将客户设为客户A。
    • 点击”添加“。
• 通知模板和推送方式：

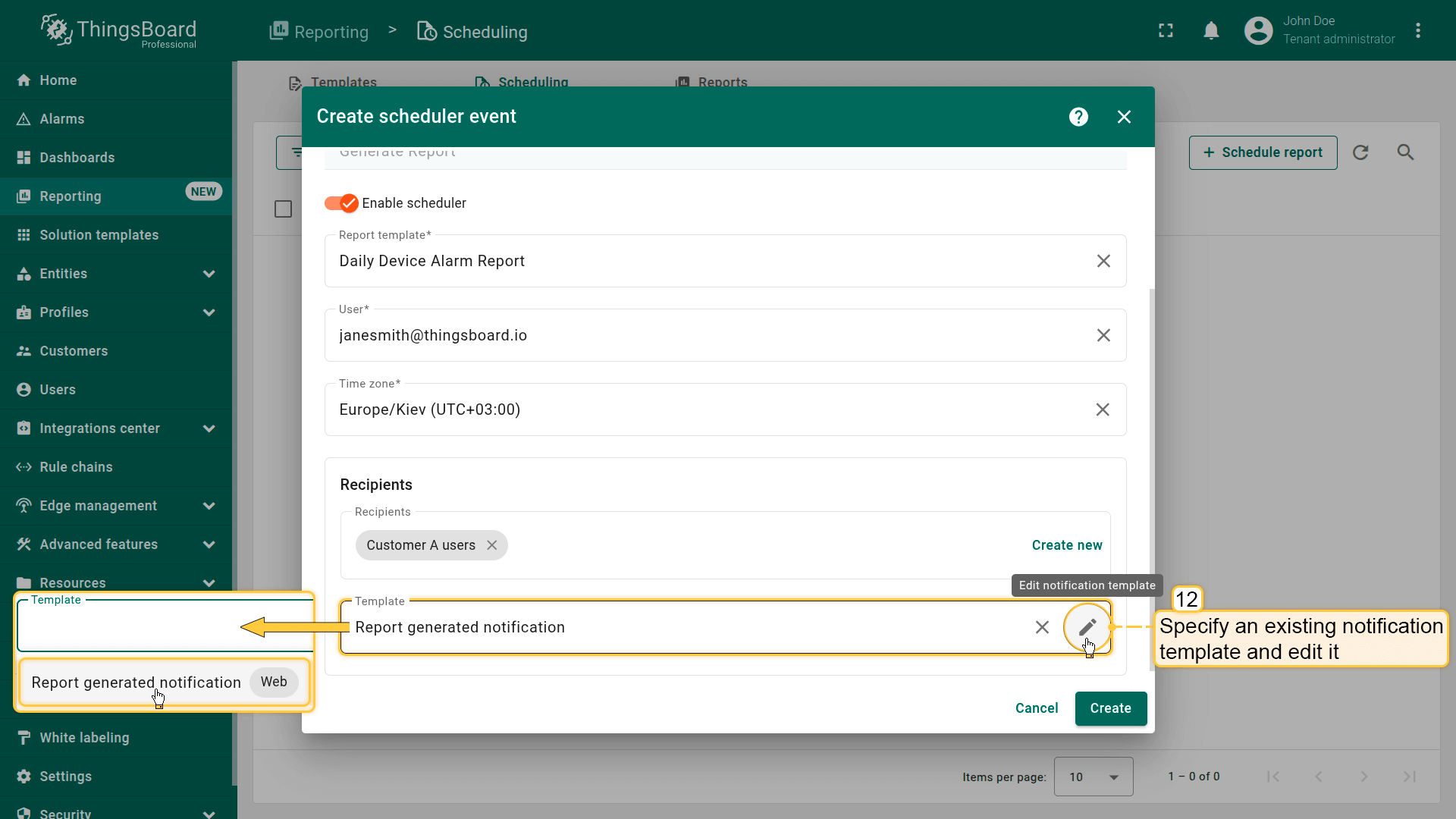

  • 选择现有通知模板（定义报表的推送方式）并编辑。

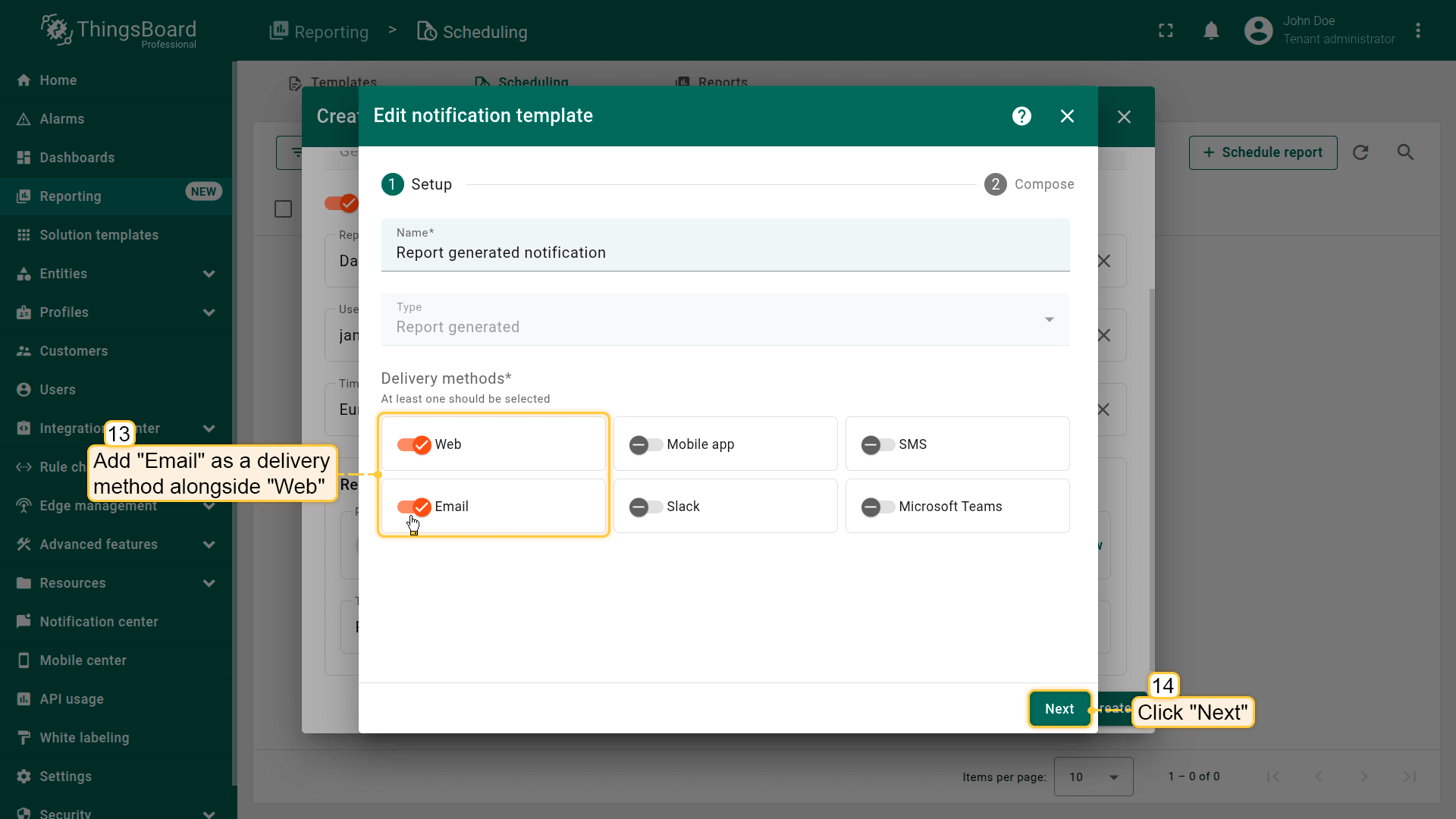

  • 在Web之外添加Email作为推送方式。点击”下一步“。
  • 添加将附加PDF报表的邮件通知的主题和正文。点击”保存“。

设置调度

• 进入调度标签页。
• 开始时间 — 设置首次运行的日期和时间。
• 时区 — 选择适用的时区。
• 启用重复：
  • 间隔 — 选择每日。
  • 结束日期 — 设置结束日期或留空以持续deliver。
• 最后，点击”创建“保存并应用调度器事件。

现在，每天在指定时间，所有客户A用户将自动收到包含其设备告警最新信息的报表。

步骤3.2. 为客户B用户调度报表

现在让我们创建另一个调度事件，将报表发送给客户B的用户。 此报表将代表Emma Johnson — 该客户的管理员生成。

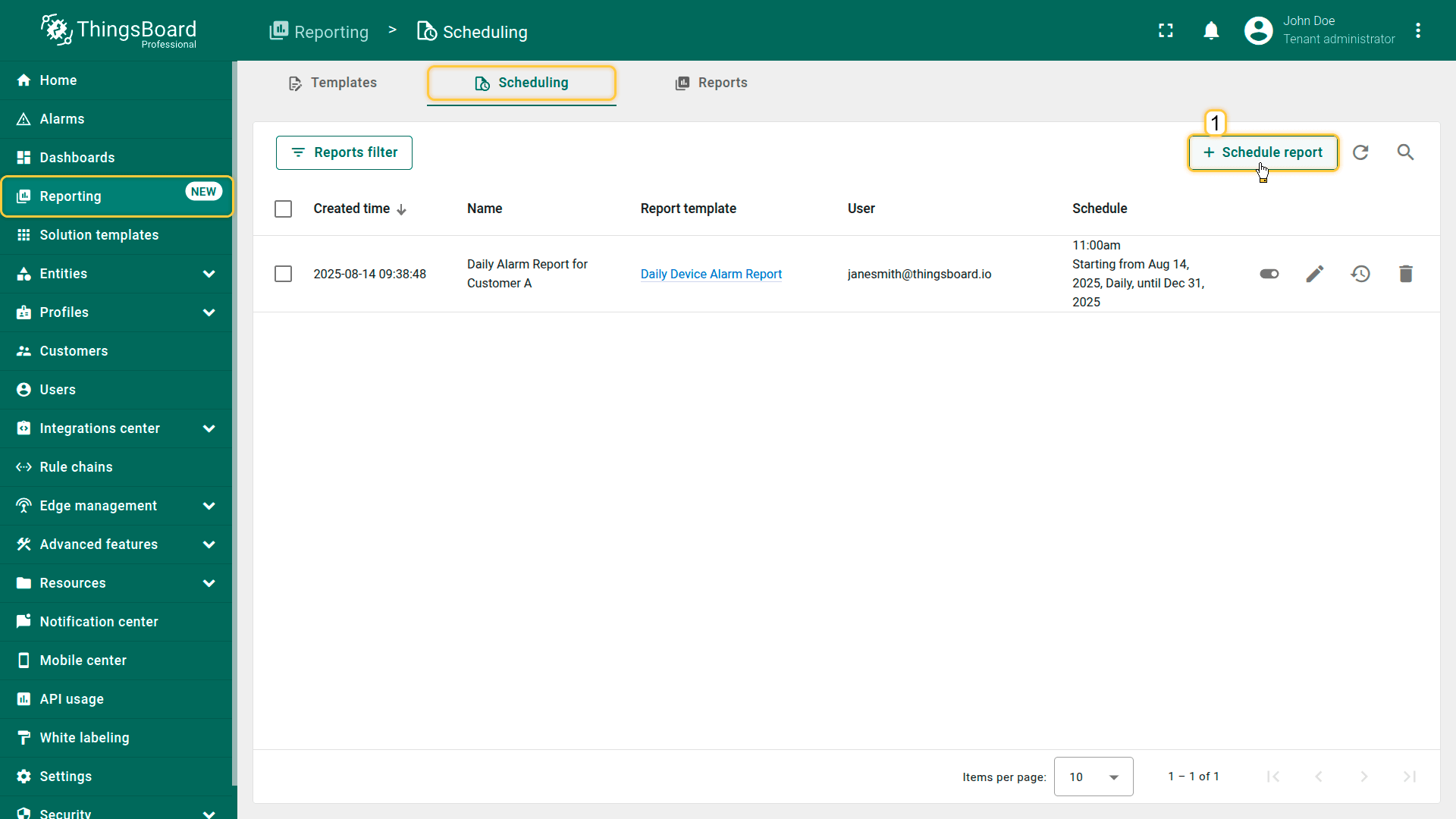

• 在”模板“页面的右上角点击”+ 定时报表“创建新的调度器事件。

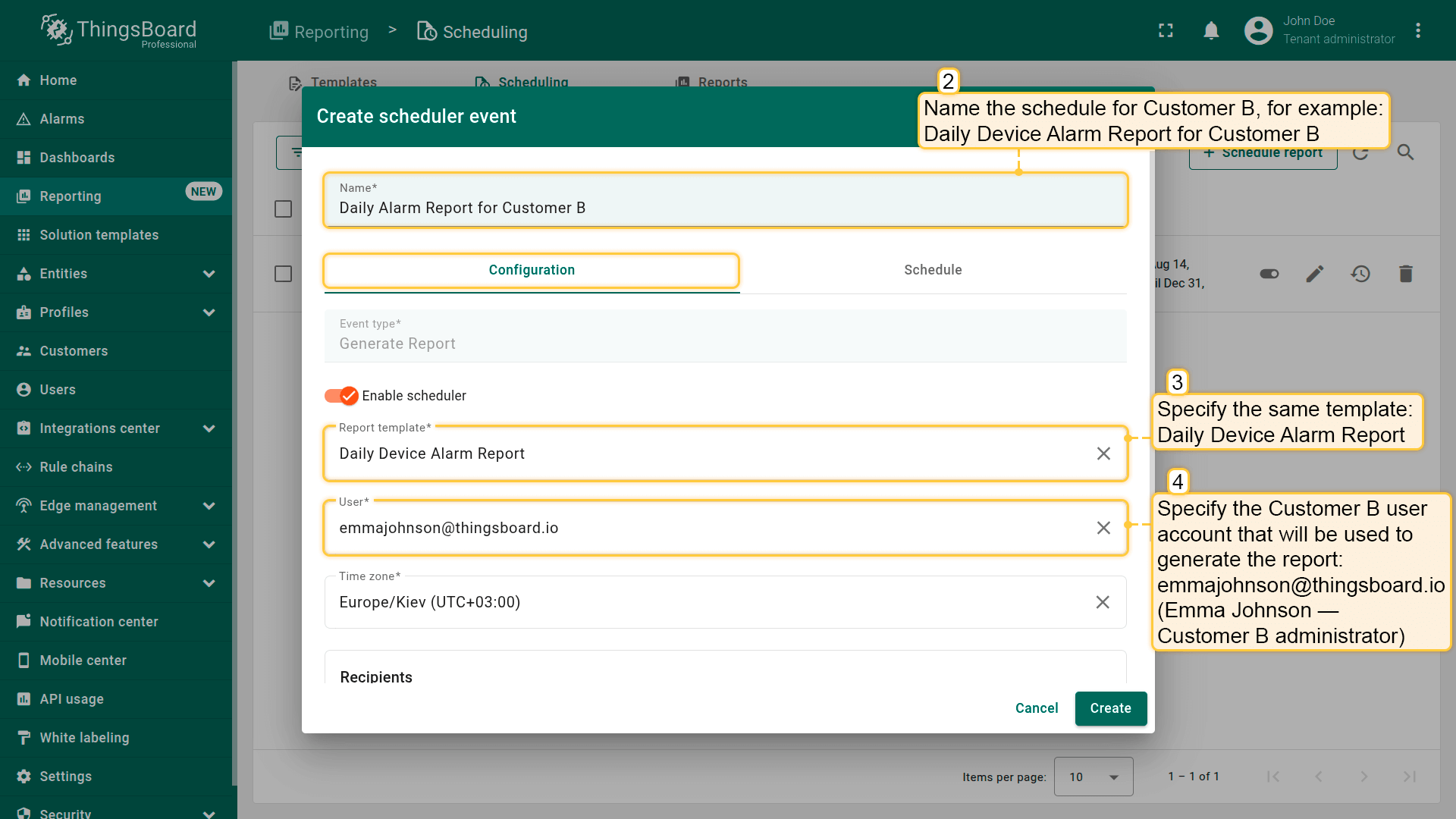

• 为调度指定描述性名称，例如：

  1
  客户B的每日设备告警报表


• 选择与客户A相同的模板 — 每日设备告警报表。
• 将用户账户设为emmajohnson@thingsboard.io（Emma Johnson – 客户B管理员）。

  报表将代表此用户生成，仅包含客户B可访问的数据。

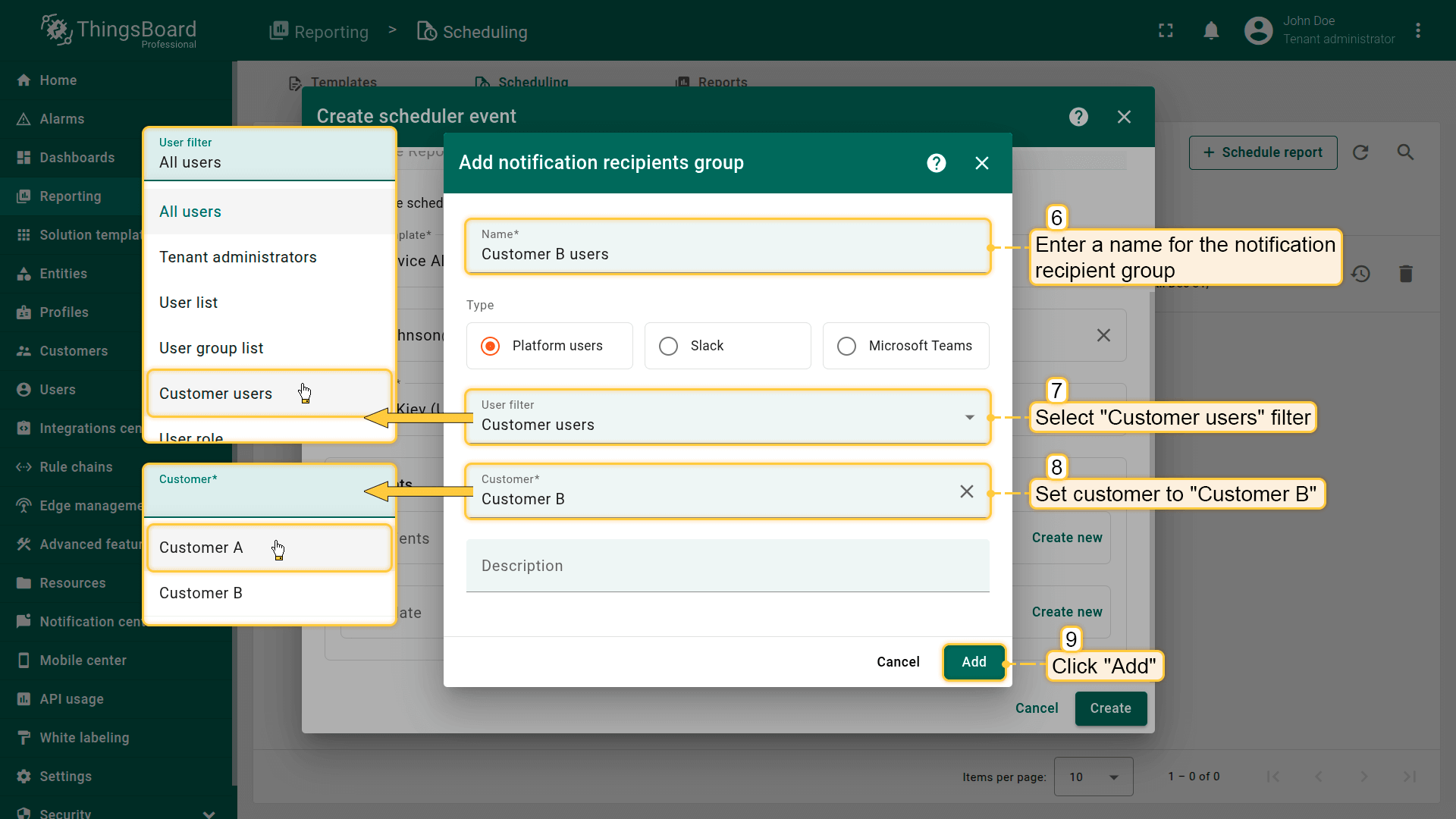

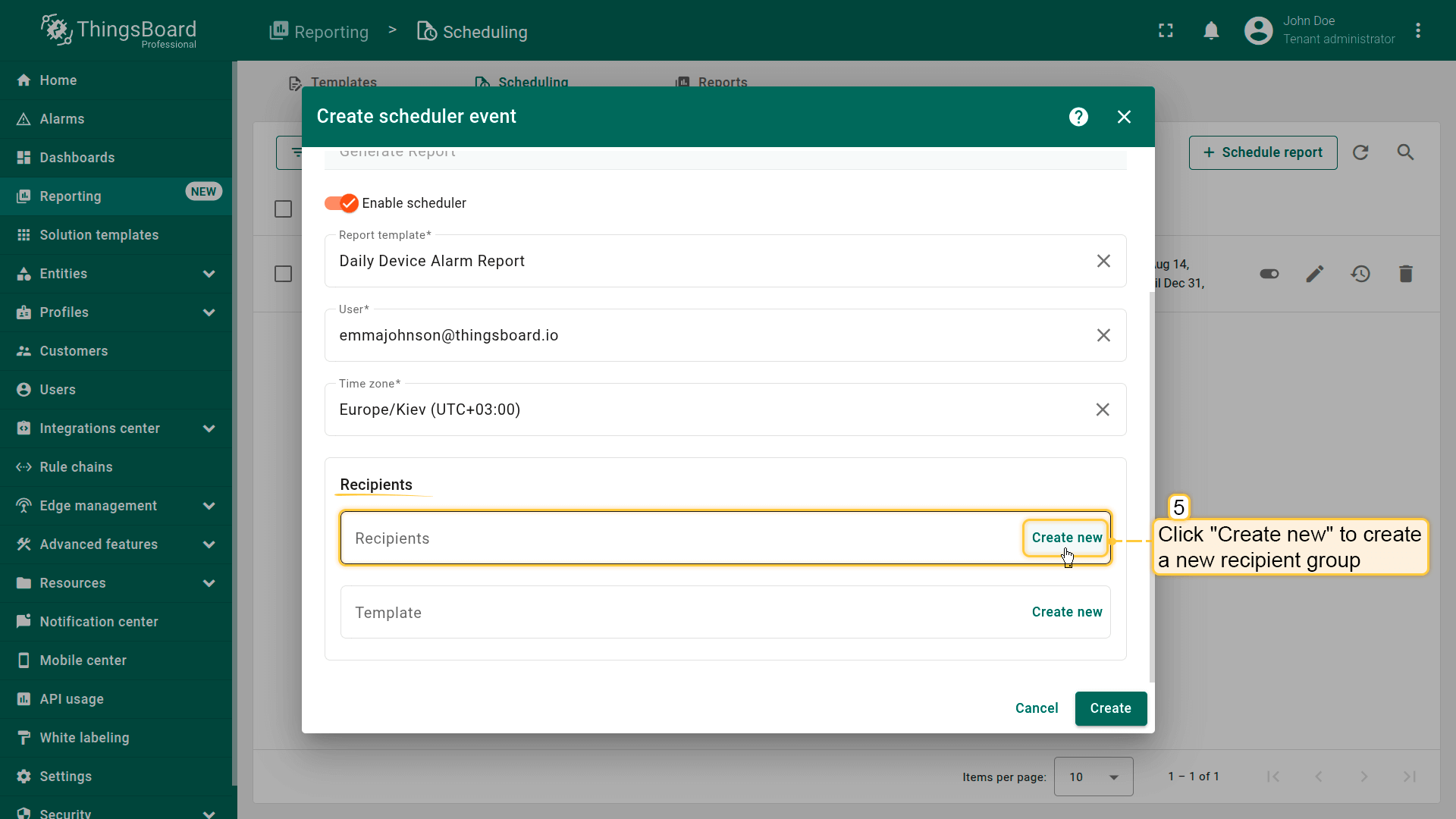

• 在”收件人“字段中，点击”新建“创建新的收件人组。
  • 名称：输入组名。
  • 筛选器：选择客户用户。
  • 客户：设为客户B。
  • 点击”添加“。

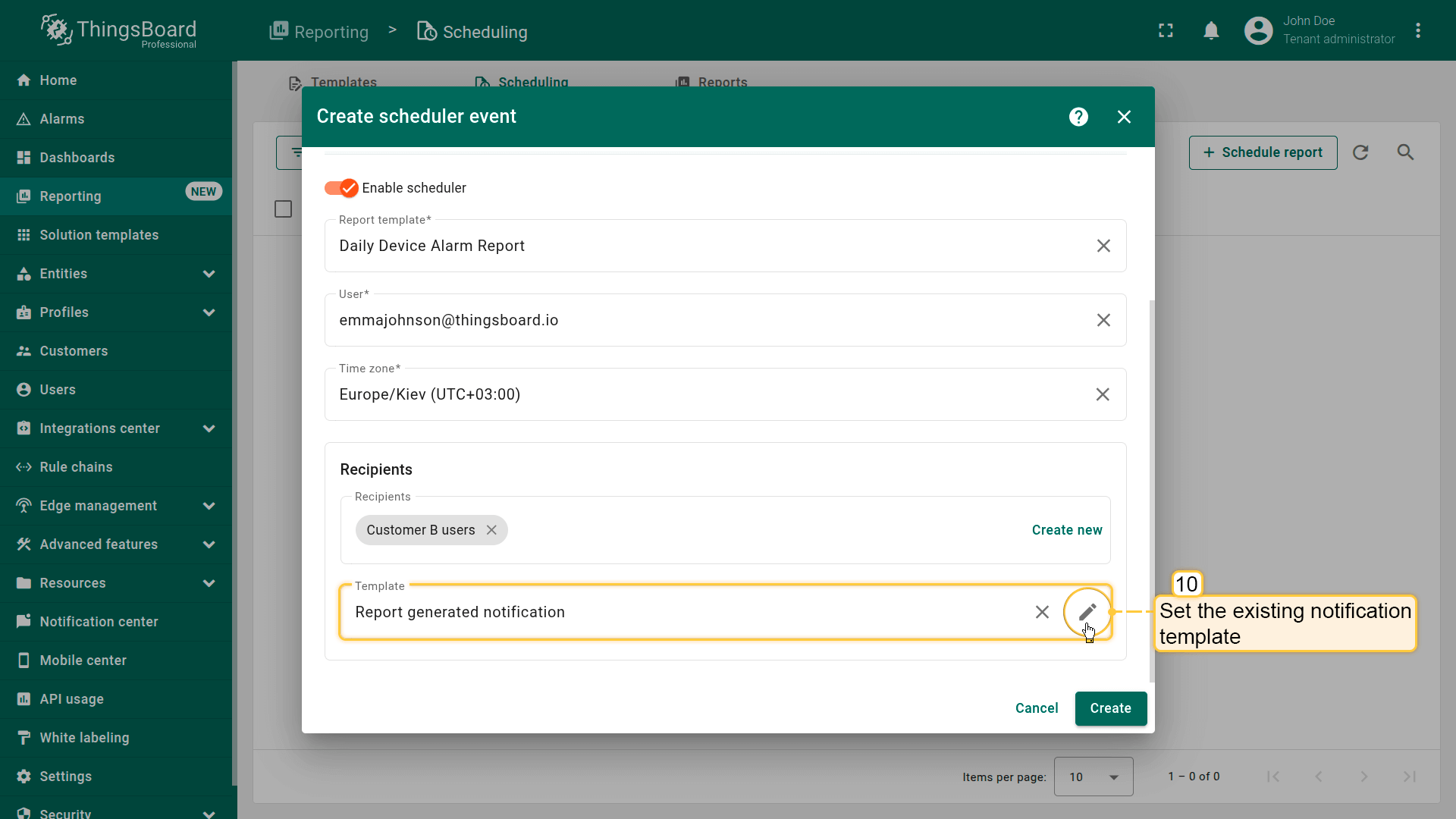

• 使用已配置为通过Email和Web发送消息的现有通知模板。

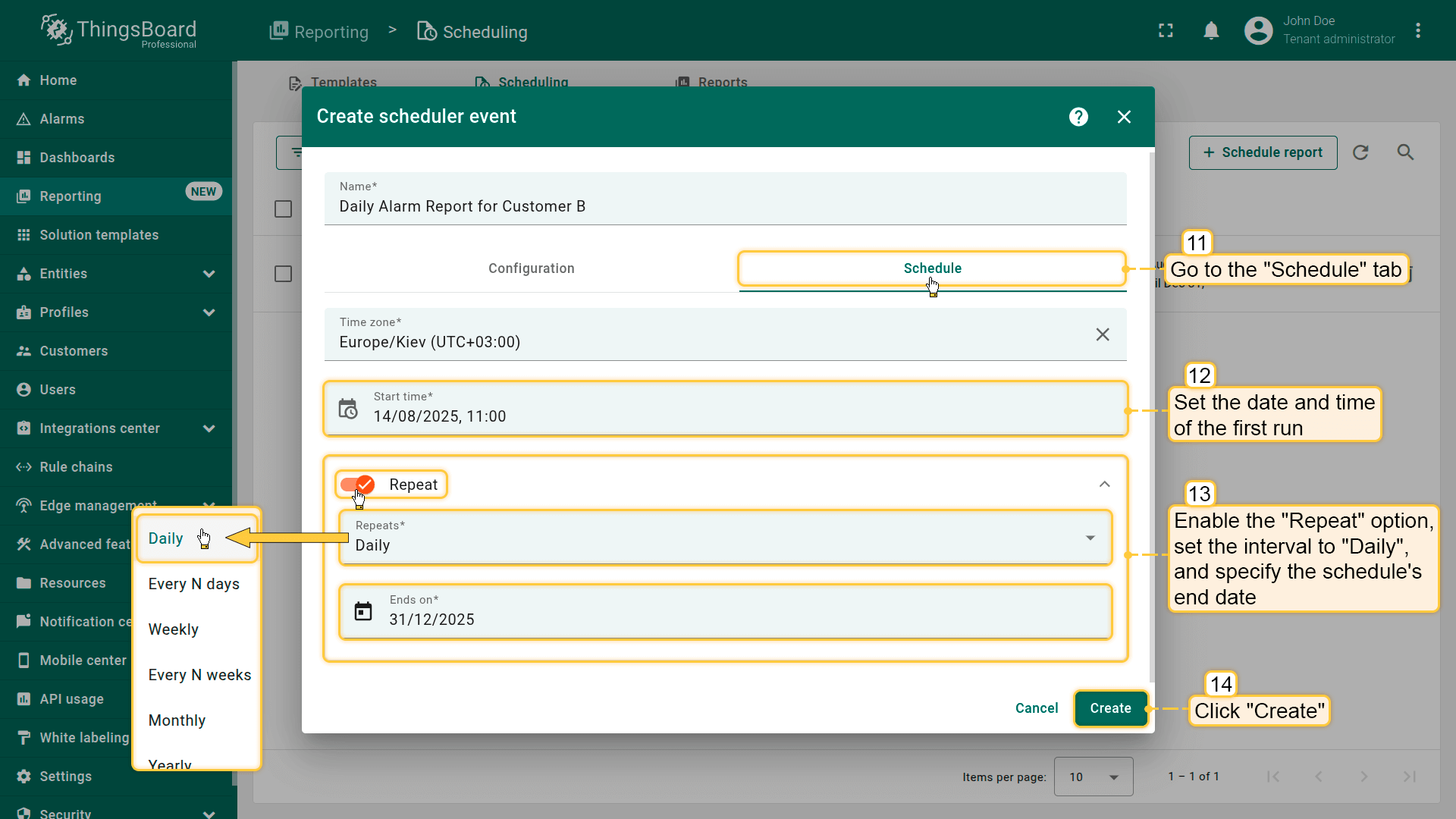

• 以与客户A相同的方式设置发送调度：
  • 开始日期/时间：指定首次运行的日期和时间。
  • 重复：启用此选项。
    • 间隔：选择”每日“。
    • 结束日期：设置调度的结束日期。
• 最后，点击”创建“保存调度器事件。

步骤4. 调度事件结果

两种场景使用相同的模板 — 每日设备告警报表。

两个客户的每位用户各自收到的报表仅包含其可访问的实体。

系统在指定时间每天自动发送报表，无需任何人工干预。

在调度事件中指定的时间，客户A和客户B的所有用户将收到通知以及生成的设备告警报表。

通知将通过两个渠道发送：

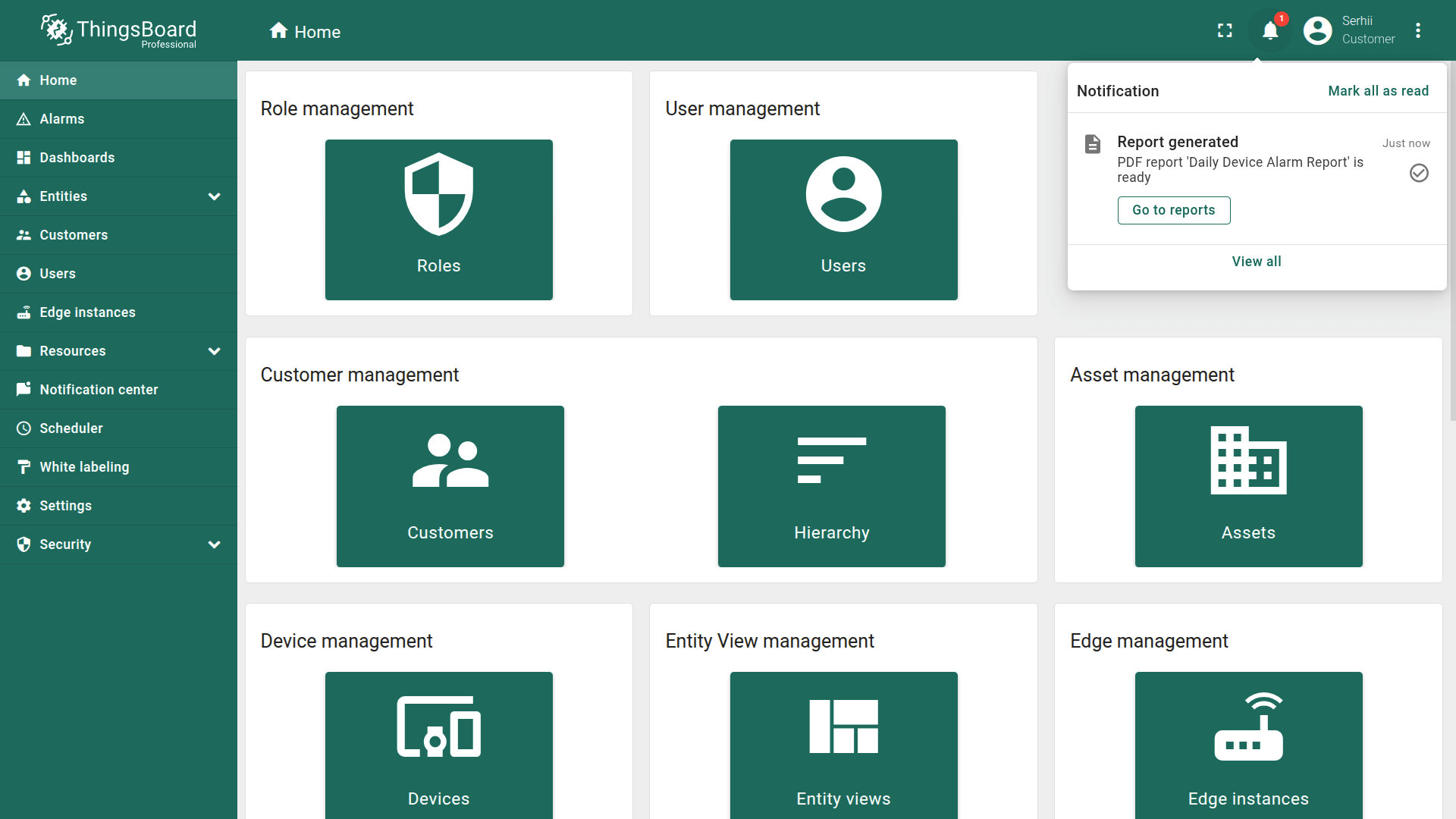

1. Web UI通知

• 有关生成报表的通知将出现在ThingsBoard Web UI中。
• 租户用户可以直接在ThingsBoard界面中打开报表。

重要：

• 仅租户用户可以直接在ThingsBoard Web UI中查看生成的报表。
• 客户用户无法在Web UI中访问报表 — 他们只能通过Email或Slack接收。 如果收件人是客户用户，请确保至少选择其中一种推送渠道。

2. 邮件通知

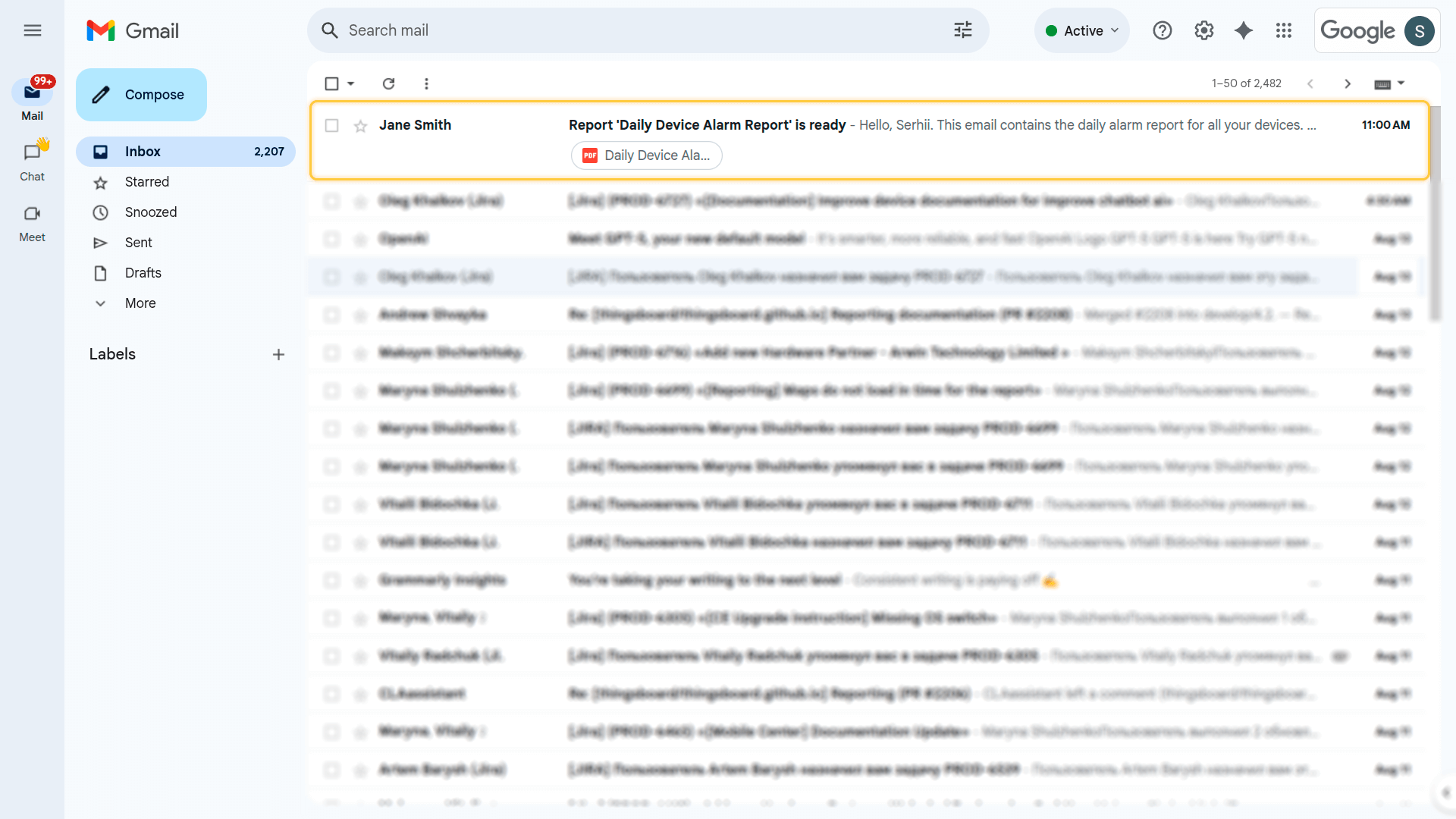

• 将向用户发送邮件，主题和正文为您在通知模板中配置的内容。

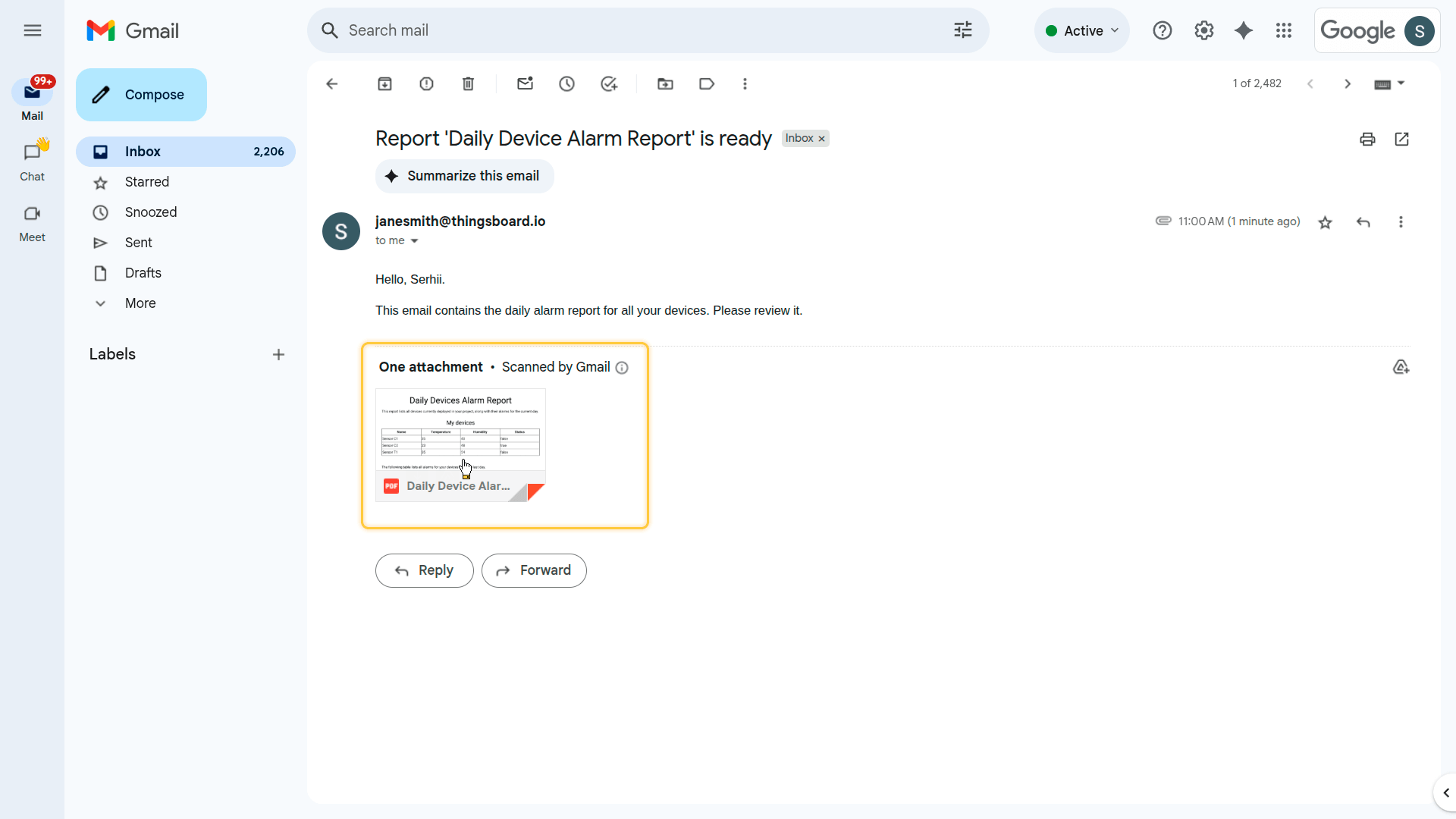

• 邮件将附带报表作为PDF文件，可在浏览器中打开查看或下载。

从JSON导入模板

如需要，您也可以以JSON文件格式下载现成的“每日设备告警报表”模板。 要将JSON文件中的模板导入您的实例，请参阅本指南中的说明。
