Azure Service Bus 集成

ThingsBoard PE 功能

仅专业版支持Platform Integrations功能。
请使用ThingsBoard Cloud或自行安装平台实例。

• 概述
• 配置Azure Service Bus
• 创建上行转换器
• 在ThingsBoard中创建集成
• 测试一下！
• 高级用法：下行消息
• 总结
• 下一步

概述

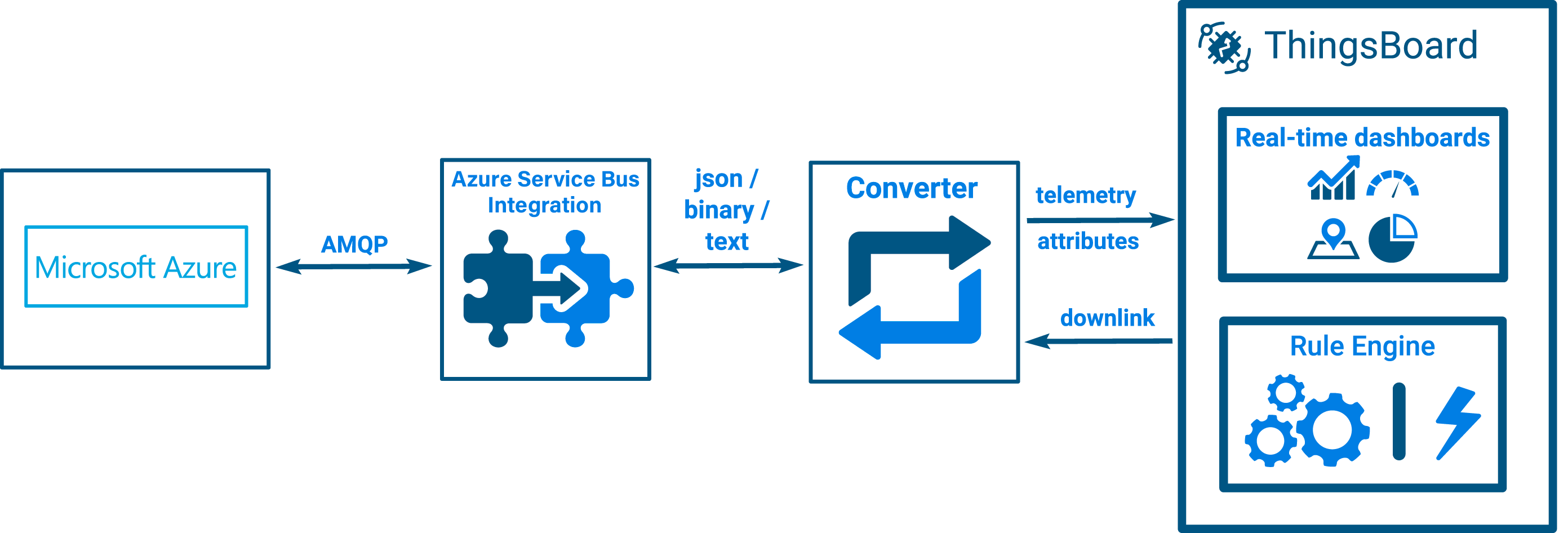

Azure Service Bus集成可从Azure Service Bus向ThingsBoard流式传输数据，并将设备负载转换为ThingsBoard格式。

配置Azure Service Bus

要创建ThingsBoard Service Bus集成，您需要在Azure门户中创建两项内容：topic（主题）和该主题的subscription（订阅）。 您还需要找到并保存Service Bus命名空间的connection string（连接字符串），后续步骤中会用到。

• 创建Topic及其订阅
• 查找Service Bus命名空间的连接字符串

创建上行转换器

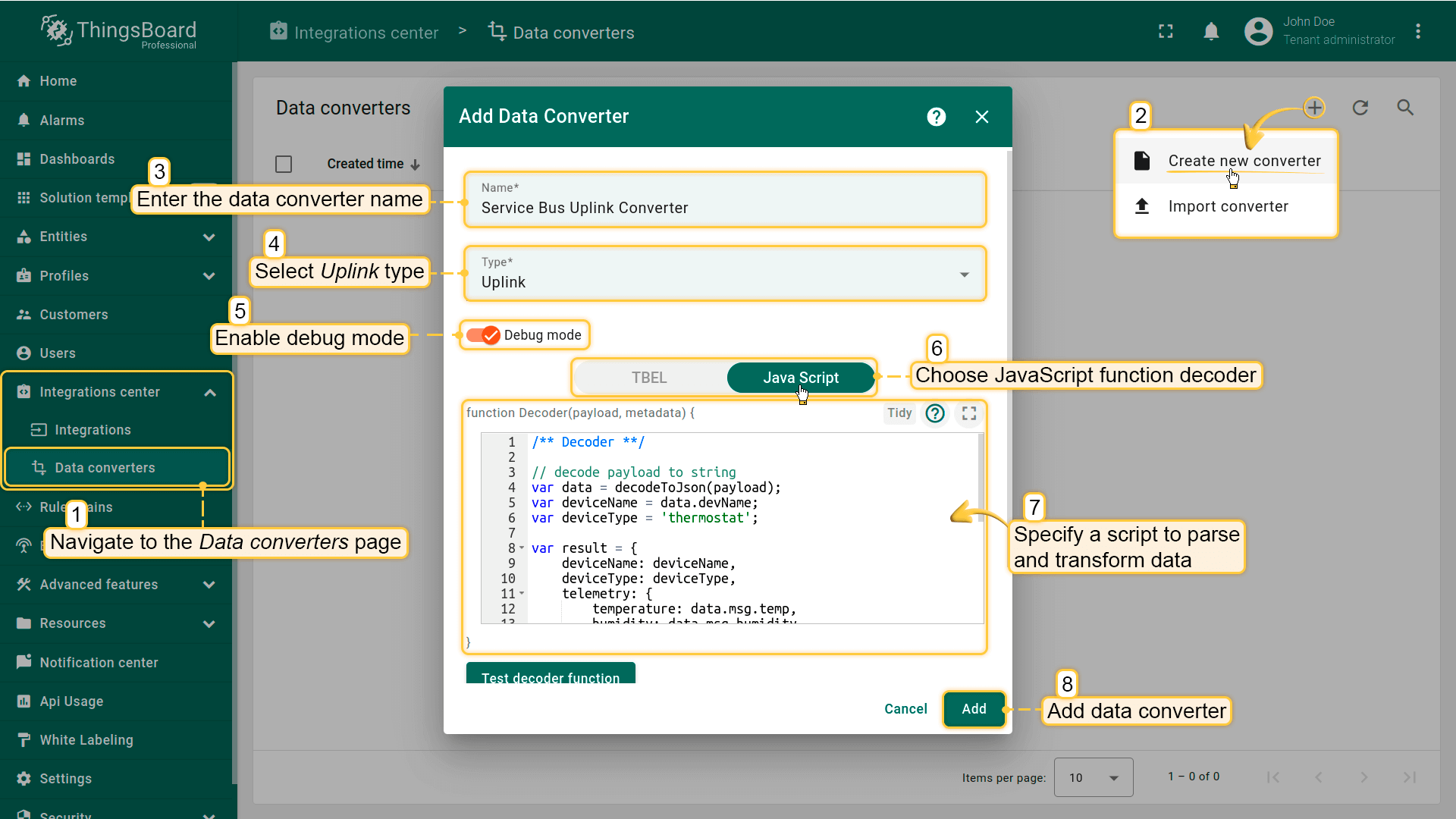

您可以在Data converters部分创建Uplink converter（上行转换器），也可以直接在集成中创建。上行转换器用于将来自设备的传入数据转换为ThingsBoard所需的显示格式。点击“加号”按钮，然后点击“Create new converter”。要查看事件，请启用Debug模式。 在函数解码器字段中，指定用于解析和转换数据的脚本。

调试模式

启用调试模式可追踪与integrations执行相关的事件、状态及潜在错误，便于开发和排障。

注意：调试模式可能迅速增加磁盘占用，因为所有调试事件都会存入数据库。 自ThingsBoard 3.9起，平台仅在integrations创建后的前15分钟内存储完整调试事件，之后仅保留错误事件。

调试模式设置可组合使用或完全关闭。

以下是来自Service Bus主题的示例上行消息：

1
2
3
4
5
6
7
{
   "devName": "Sensor A1",
   "msg": {
      "temp": 23,
      "humidity": 40
   }
}

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
/** Decoder **/

// decode payload to string
var data = decodeToJson(payload);
var deviceName = data.devName;
var deviceType = 'thermostat';

var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    telemetry: {
        temperature: data.msg.temp,
        humidity: data.msg.humidity
    }
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/
return result;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/** Decoder **/

// decode payload to string
var data = decodeToJson(payload);
var deviceName = data.devName;
var deviceType = 'thermostat';

var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    telemetry: {
        temperature: data.msg.temp,
        humidity: data.msg.humidity
    }
};

function decodeToString(payload) {
    return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
    var str = decodeToString(payload);
    var data = JSON.parse(str);
    return data;
}

return result;

在ThingsBoard中创建集成

现在我们已经在Azure门户中创建了一个topic，并且创建了上行转换器，可以开始创建集成了。

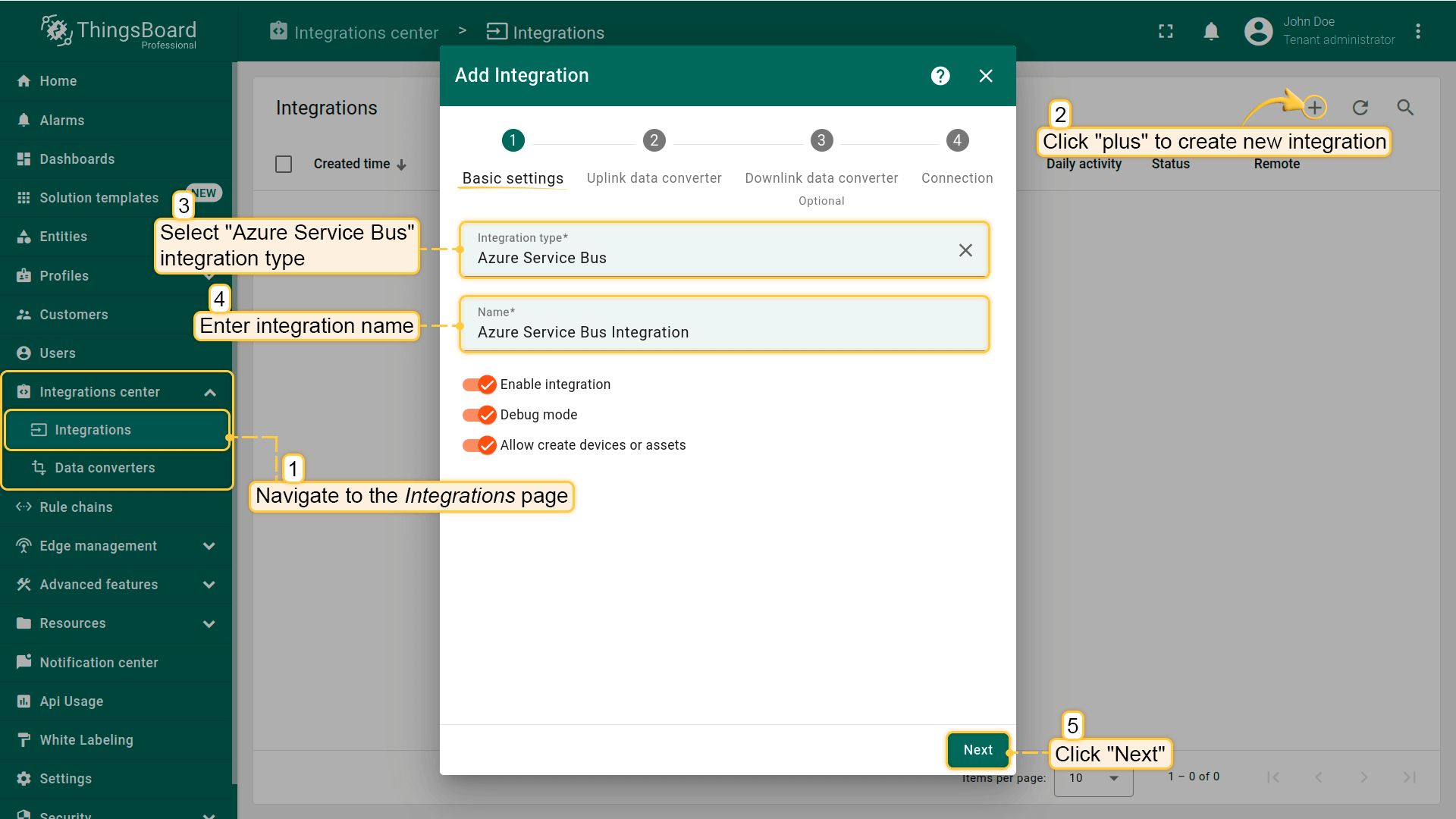

1) 进入Integrations center -> Integrations页面，点击“加号”按钮创建新的集成。将其命名为Azure Service Bus Integration，选择类型为Azure Service Bus，然后点击“Next”；

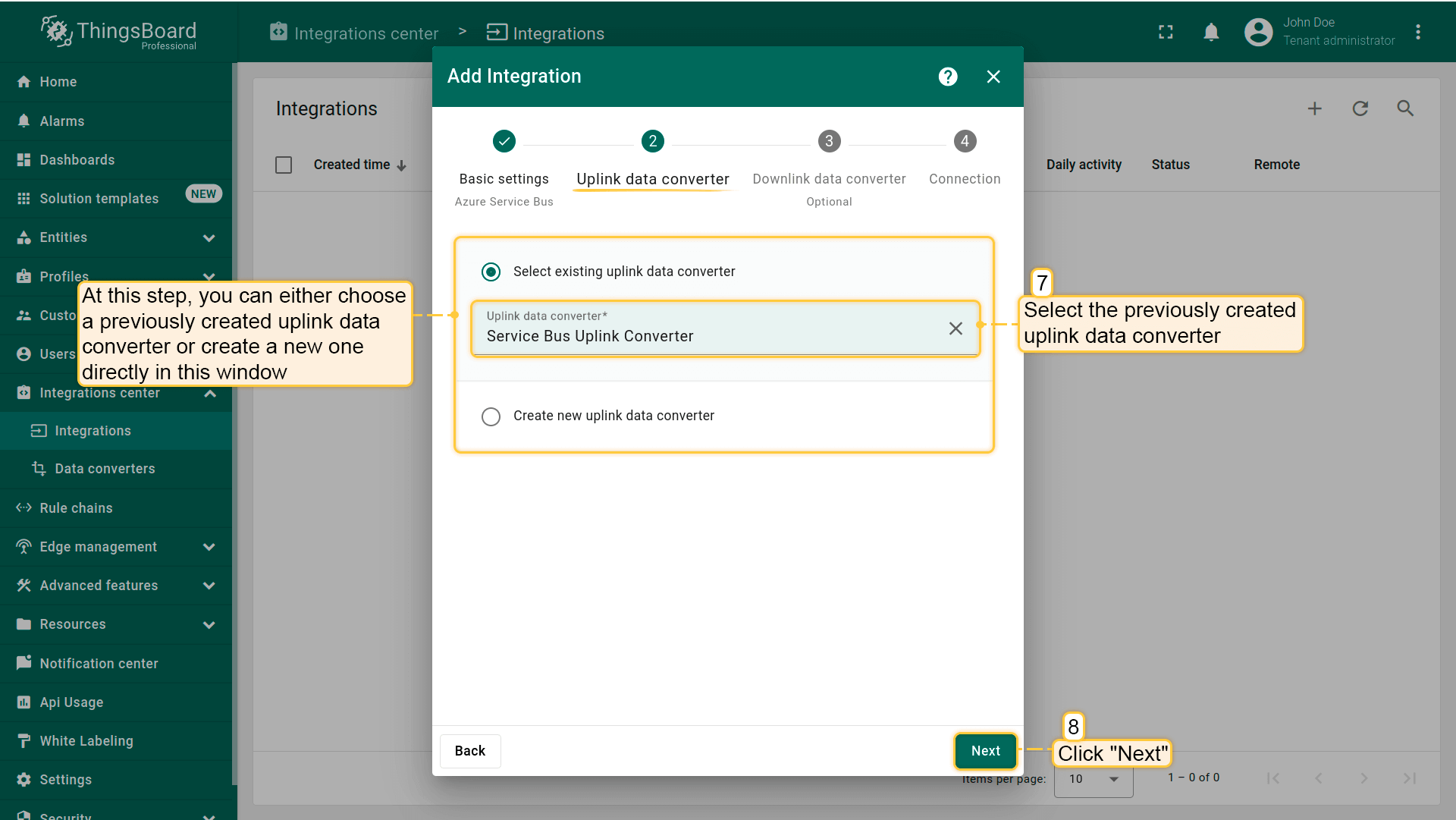

2) 在此步骤中，您可以选择之前创建的转换器，也可以直接在此窗口中创建新的上行转换器。选择之前创建的Service Bus Uplink Converter，然后点击“Next”；

3) 在添加下行转换器的步骤中，您同样可以选择之前创建的或创建新的下行转换器。但目前请将“Downlink data converter”字段留空，点击“Skip”；

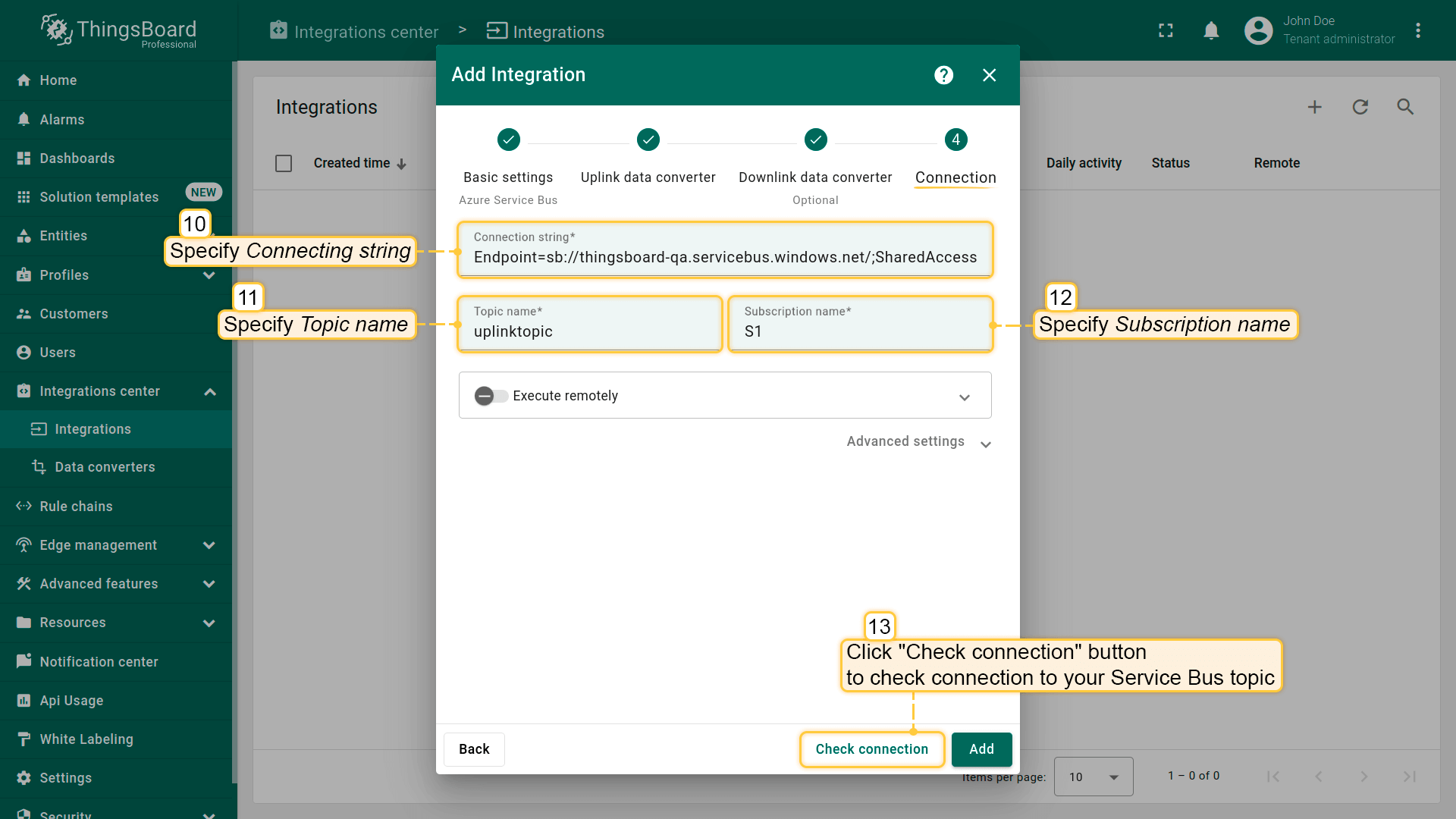

4) 填写Service Bus命名空间的connection string（连接字符串）、topic（主题名称）和subscription（订阅名称）；

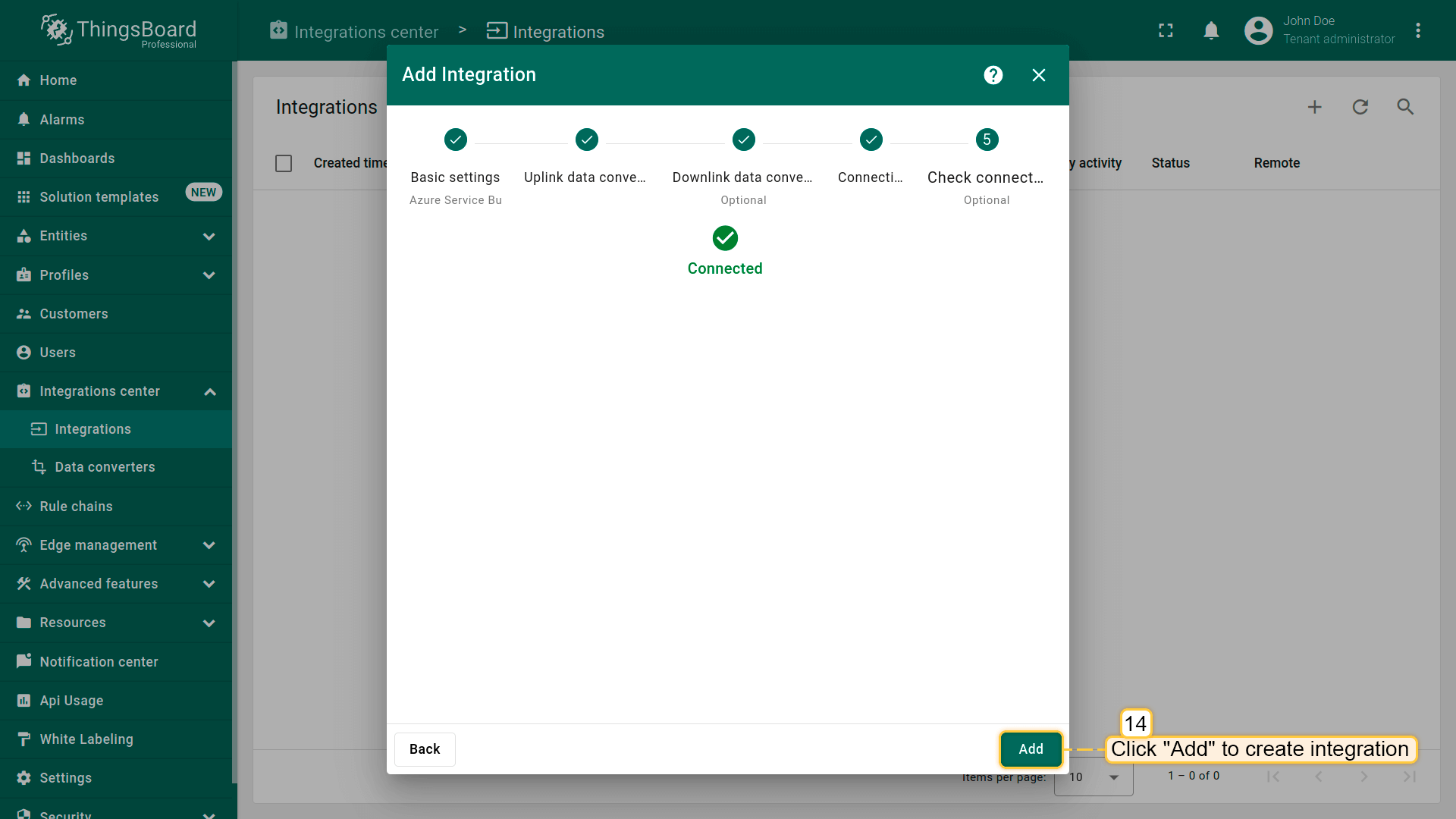

5) [可选] 点击Check connection按钮检查与Service Bus主题的连接。点击Add按钮创建集成。

测试一下！

要发送测试消息，请使用Azure Service Bus的附加功能——Service Bus Explorer。

登录Azure门户并选择您的namespace（命名空间）。选择用于上行的topic（主题）。 在左侧面板中选择”Service Bus Explorer“选项卡。 点击”Send message“，根据上行转换器选择数据载荷类型，然后发送测试消息。

数据载荷示例：

1
2
3
4
5
6
7
{
    "devName": "Sensor A1",
    "msg": {
        "temp": 23,
        "humidity": 40
    }
}

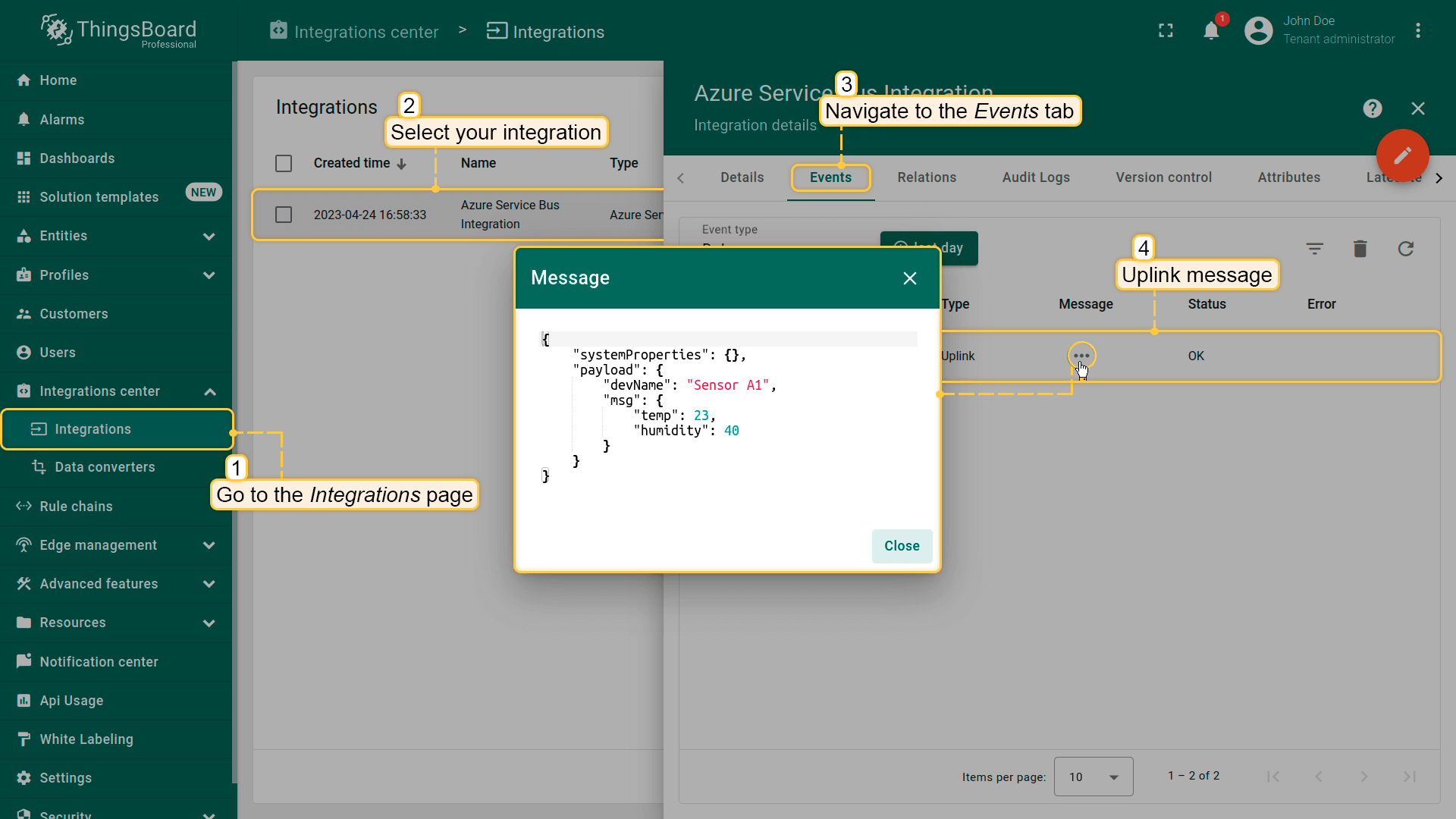

要检查消息是否已到达Service Bus集成，请打开集成的“Events”选项卡。

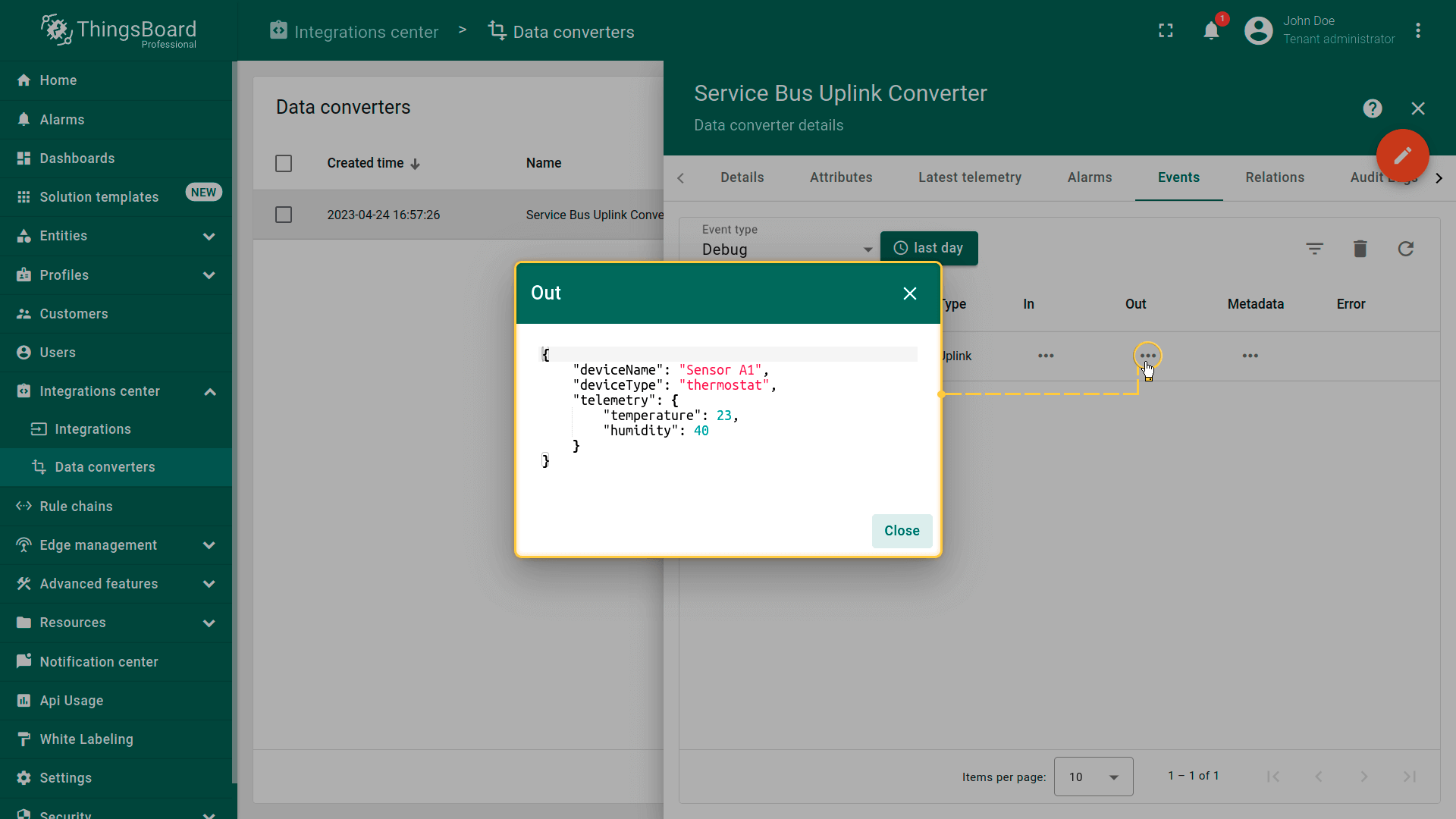

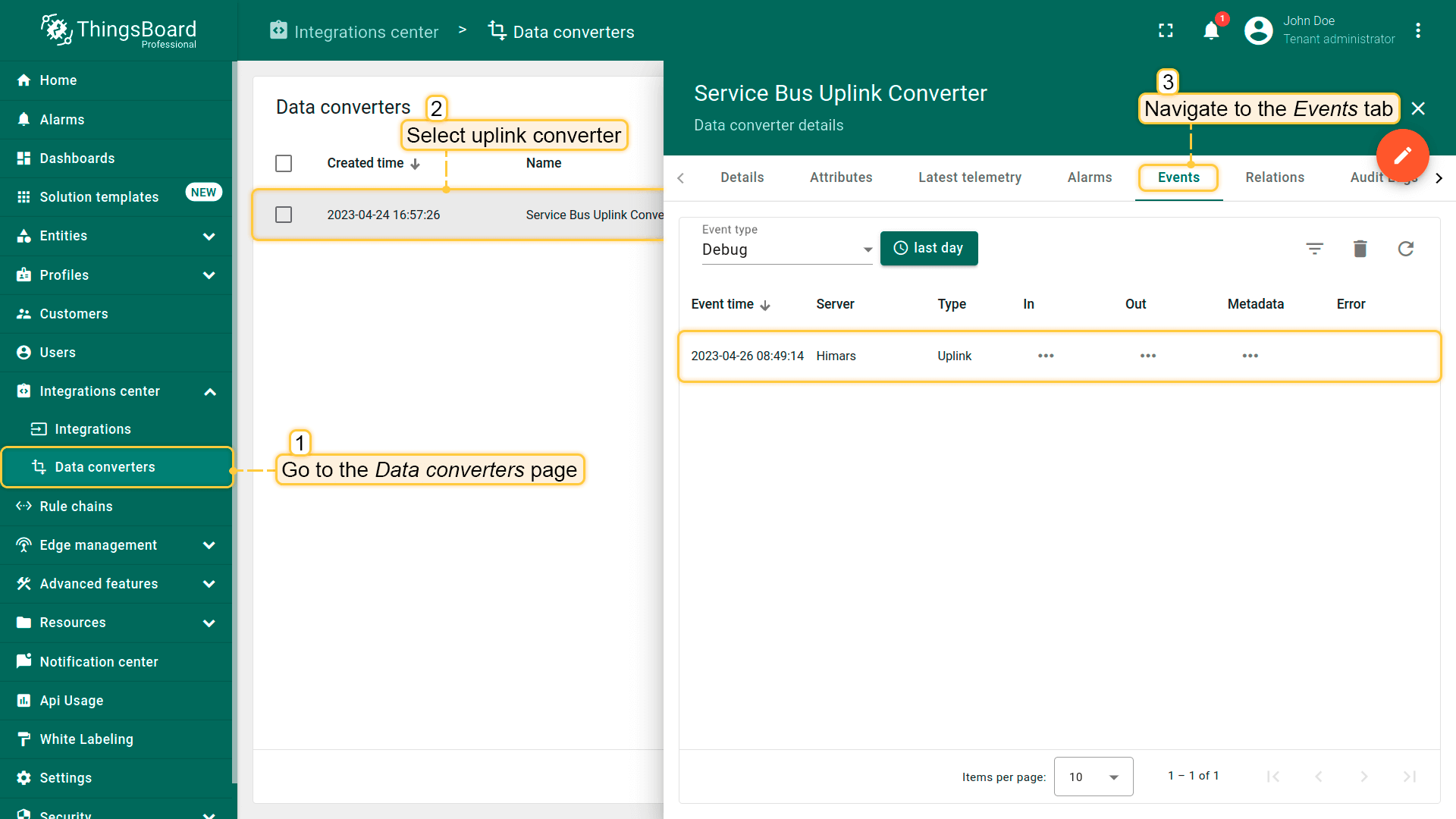

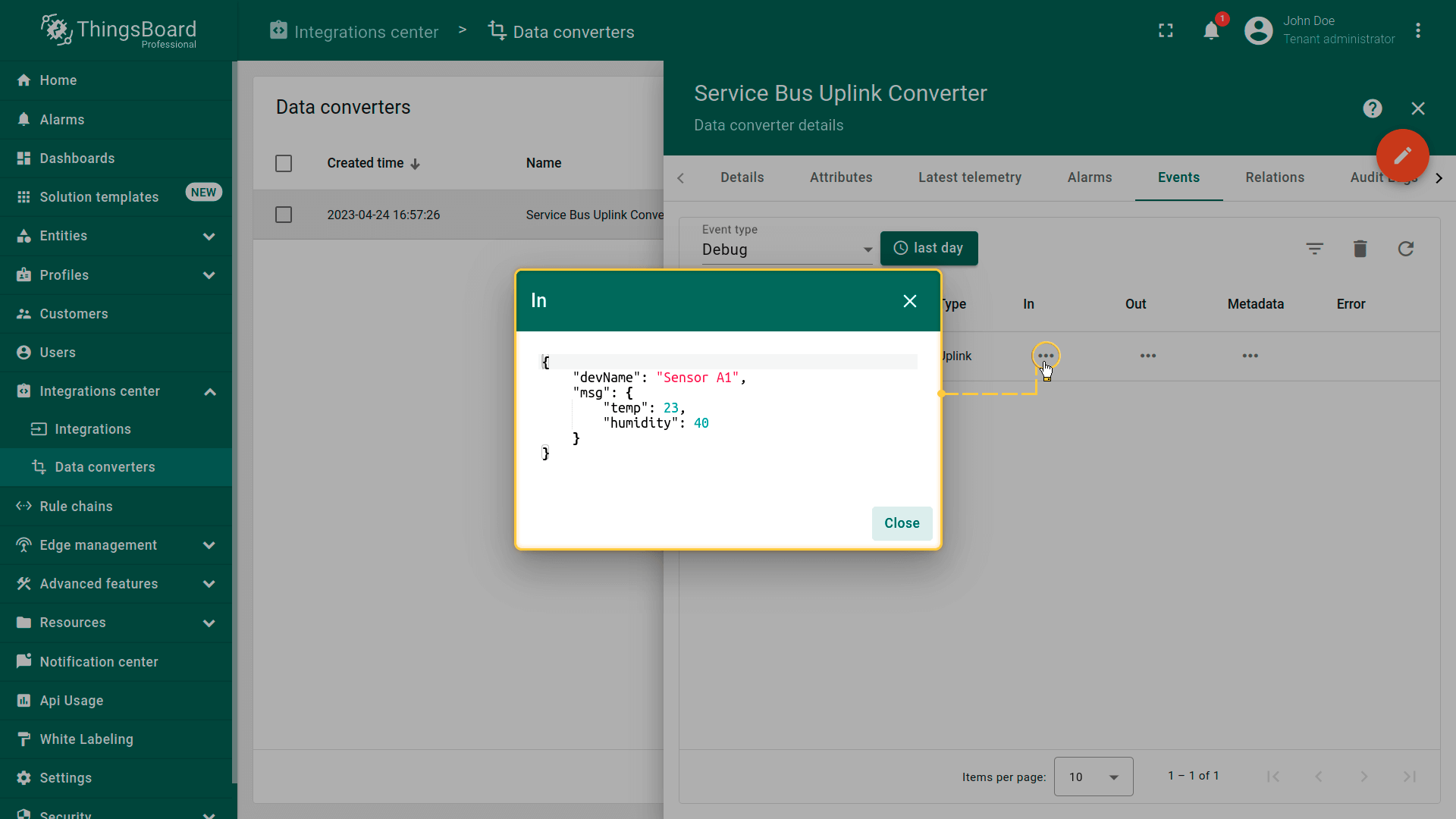

接收到的数据可以在上行转换器中查看。在“Events”选项卡的“In”和“Out”区域中：

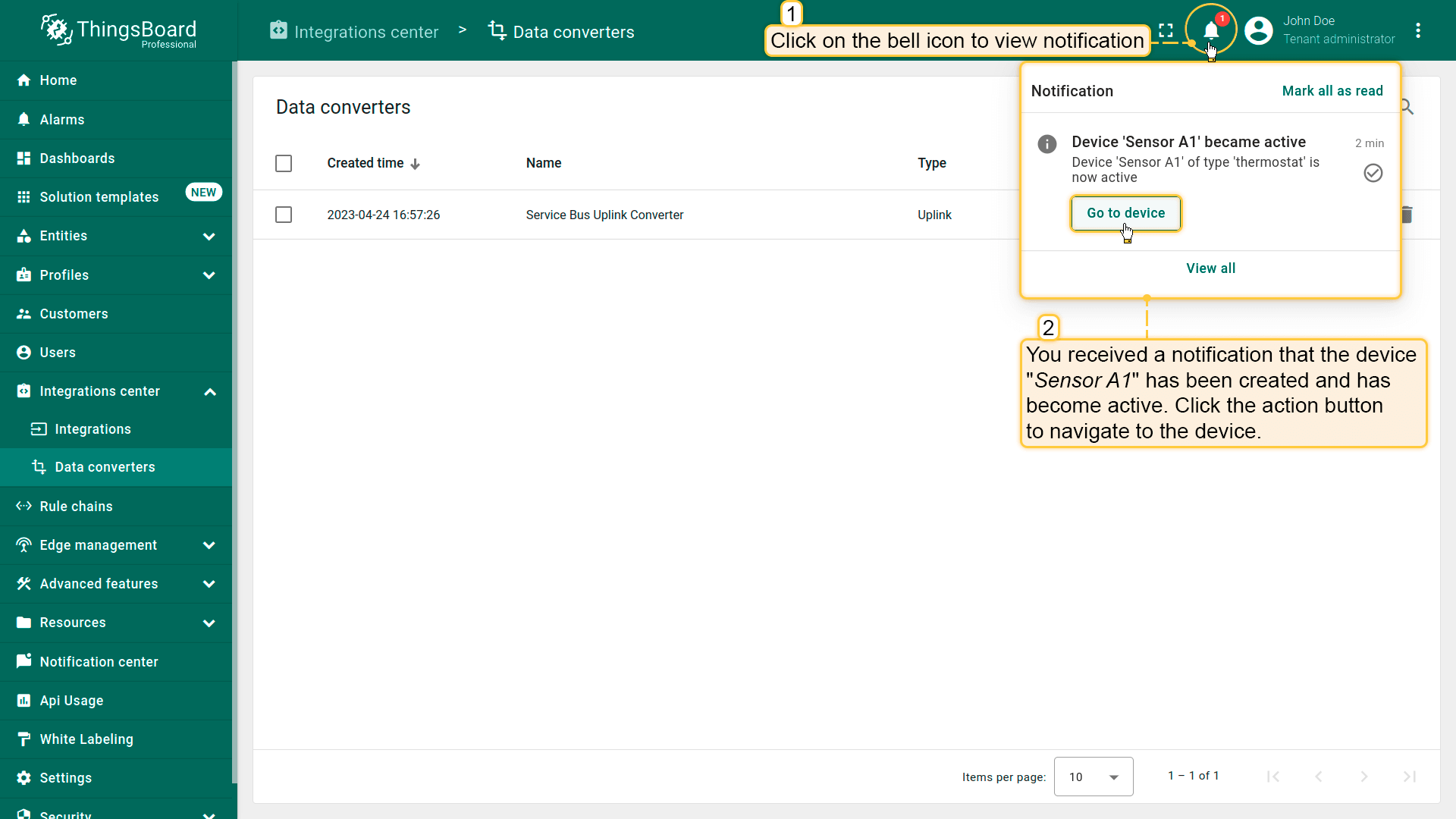

发送上行消息后，系统会自动创建一个新设备。您会收到相关通知。要查看通知，请点击屏幕右上角的铃铛图标。 通知中会包含指向已创建设备的链接，点击进入该设备。

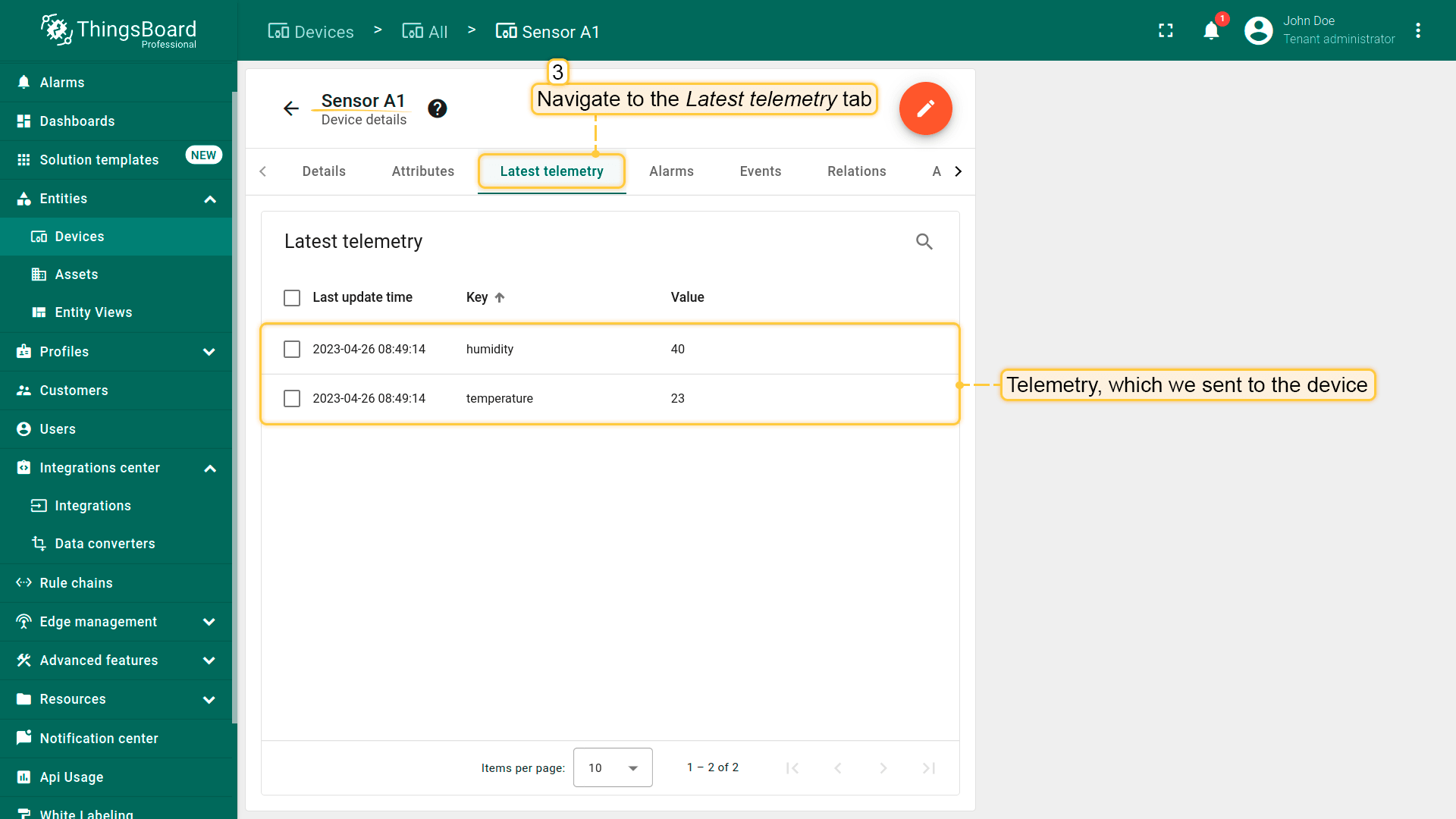

在这里您可以看到新设备的信息，以及我们发送到该设备的遥测数据。

了解更多关于通知及其配置方法，请参阅此处。

高级用法：下行消息

要向设备发送消息，您需要配置下行设置，包括下行转换器以及接收消息的Service Bus主题信息。 在Azure门户中创建topic用于下行消息传递。 （建议同时为该主题创建subscription，以便稍后在Azure门户中检查消息）。

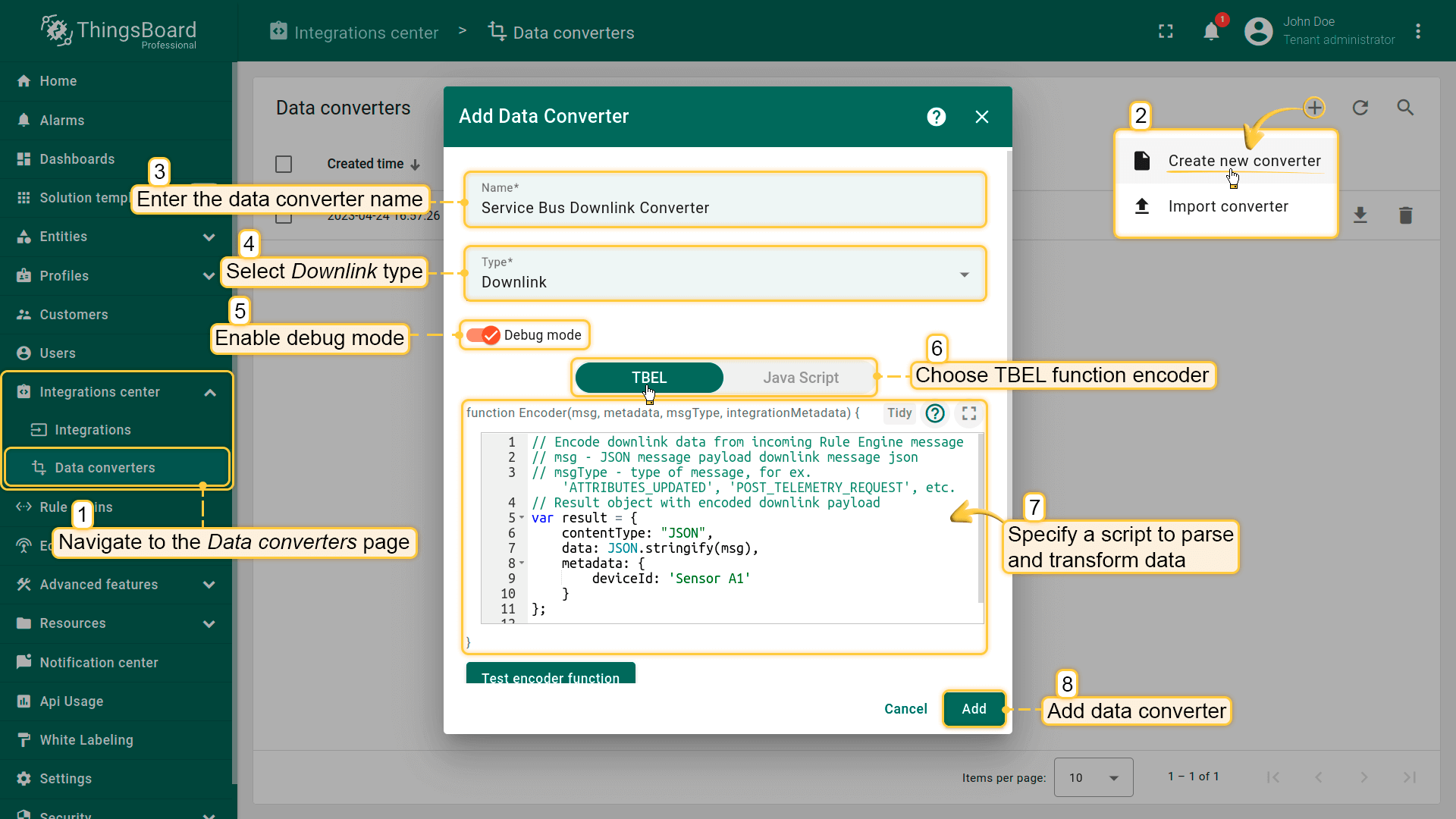

现在，创建downlink converter（下行转换器）（步骤与创建上行转换器相同，但需选择Downlink并指定不同的函数）。

1
2
3
4
5
6
7
8
9
10
11
12
13
// Encode downlink data from incoming Rule Engine message
// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// Result object with encoded downlink payload
var result = {
    contentType: "JSON",
    data: JSON.stringify(msg),
    metadata: {
        deviceId: 'Sensor A1'
    }
};

return result;

1
2
3
4
5
6
7
8
9
10
11
12
// 将传入的规则引擎消息编码为下行数据
// msg - 下行消息的 JSON 消息 payload
// 包含编码后下行 payload 的结果对象
var result = {
    contentType: "JSON",
    data: JSON.stringify(msg),
    metadata: {
        deviceId: 'Sensor A1'
    }
};

return result;

NOTE
如果您使用了其他设备名称（而非Sensor A1），则需要在下行转换器中为deviceId字段指定您的设备名称

进入集成页面并指定已创建的downlink converter（下行转换器）。然后打开Advanced settings，指定Service Bus命名空间的Downlink topic和Downlink connection string （如果下行使用相同的命名空间，可以从上行设置中复制连接字符串）。

好了，下行转换器和集成都已准备就绪。让我们通过downlink节点来测试集成。

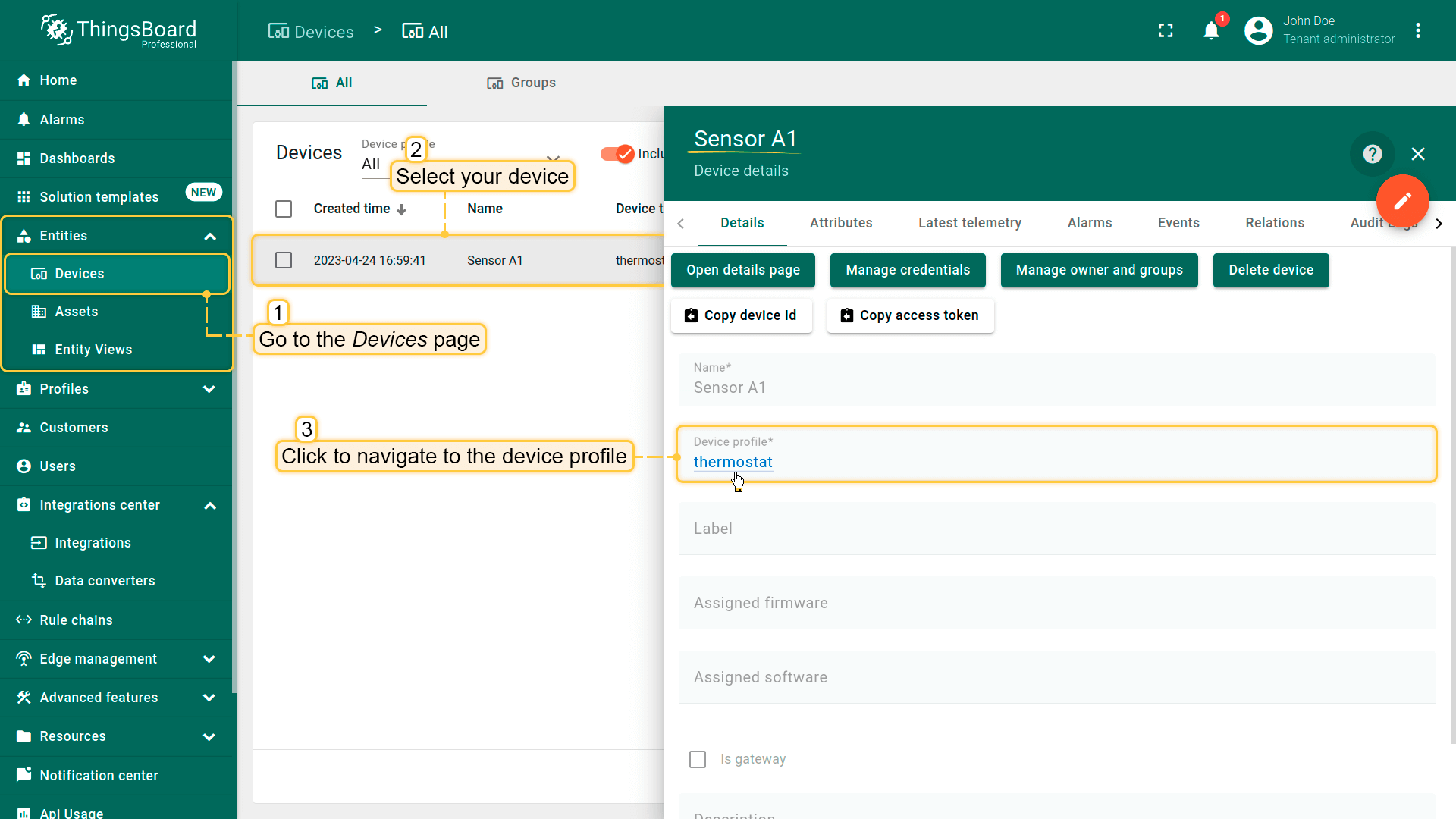

发送测试上行消息后，集成已在ThingsBoard中创建了设备。让我们检查该设备连接到了哪个规则链。 为此，请在ThingsBoard菜单中进入Entities -> Devices页面，找到我们在上行消息中使用的设备名称对应的设备。找到并进入该设备使用的device profile（设备配置）。

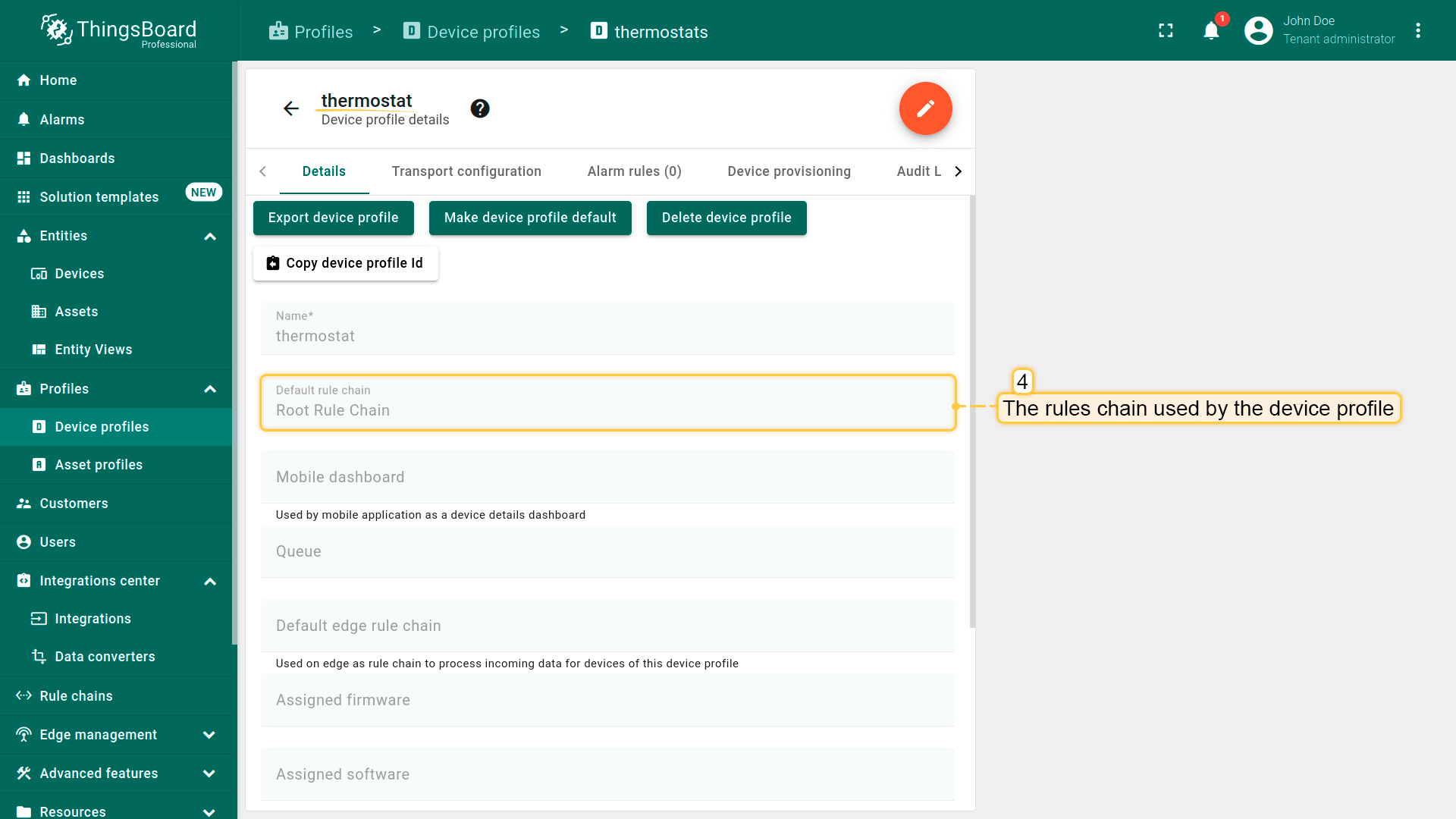

找到该设备配置所使用的rule chain（规则链）名称。

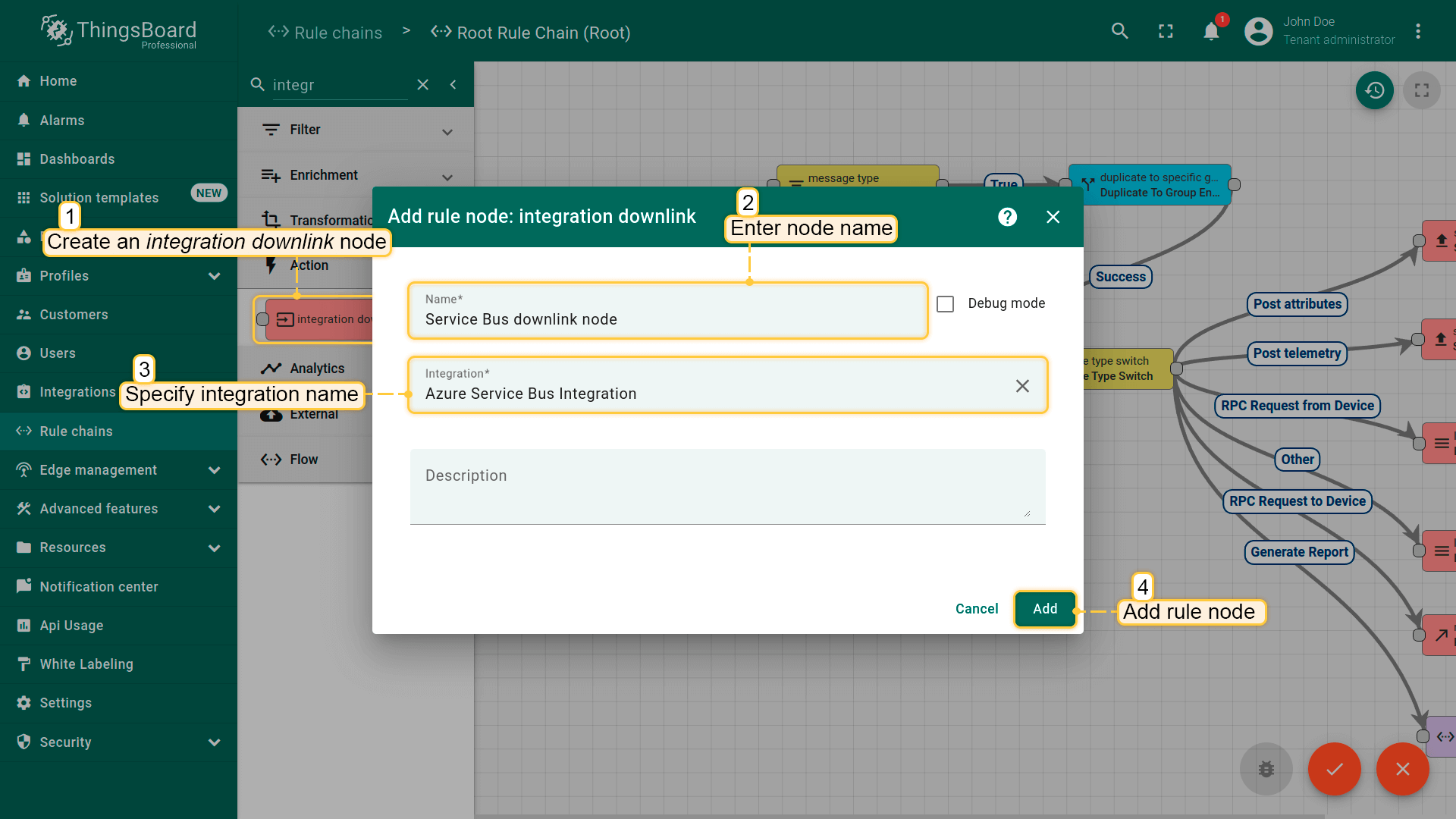

进入Rule chains页面。在”Search nodes”字段中输入”downlink”，在菜单中选择”integration downlink“节点并将其拖放到画布上。 在弹出窗口中，指定规则节点的名称并选择您的集成。

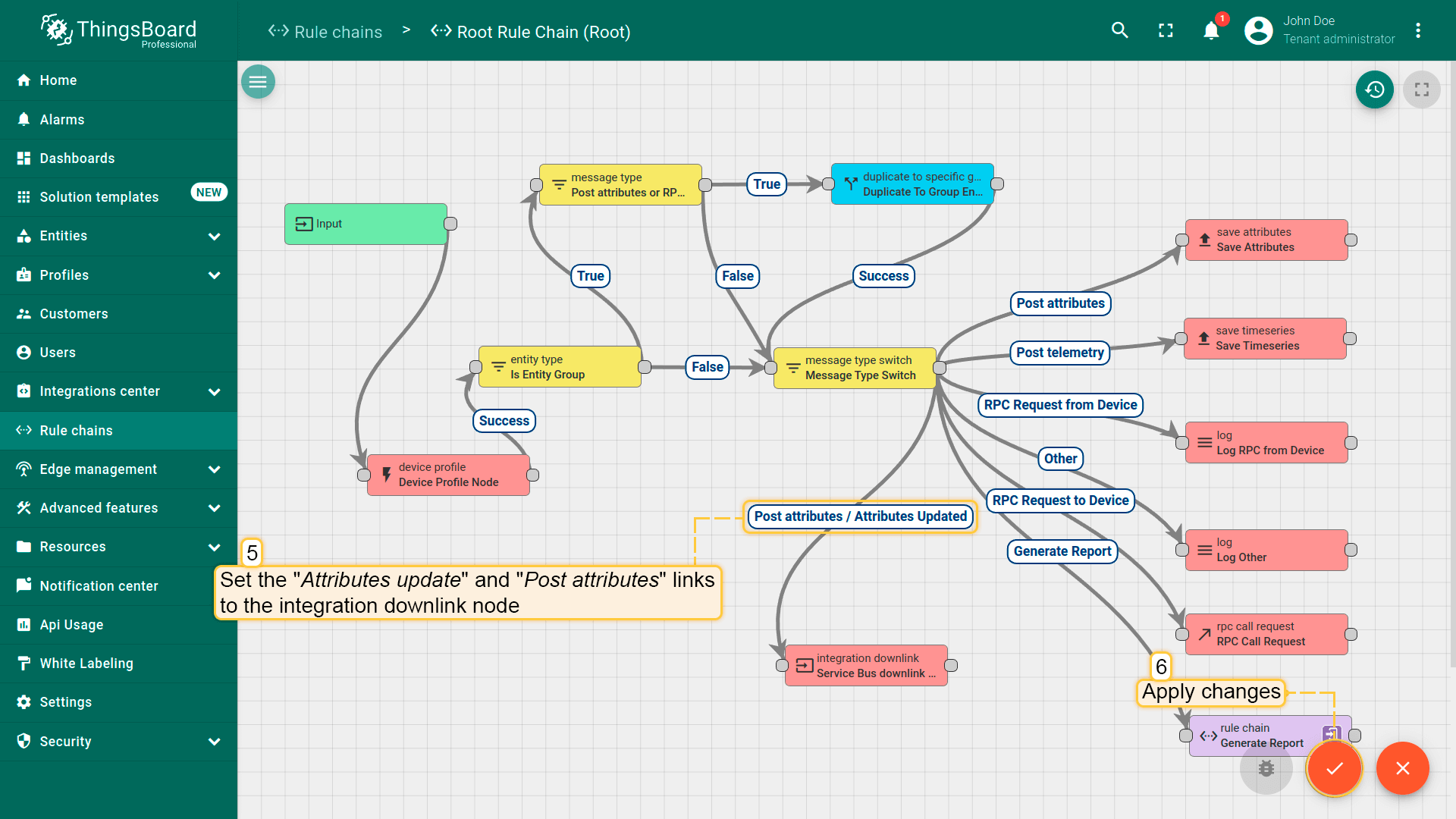

然后，点击“message type switch”规则节点右侧的灰色圆圈，将其拖动到“integration downlink”节点的左侧。在此选择“Post attribute”和“Attributes update”，点击“Add”链接并保存规则链。

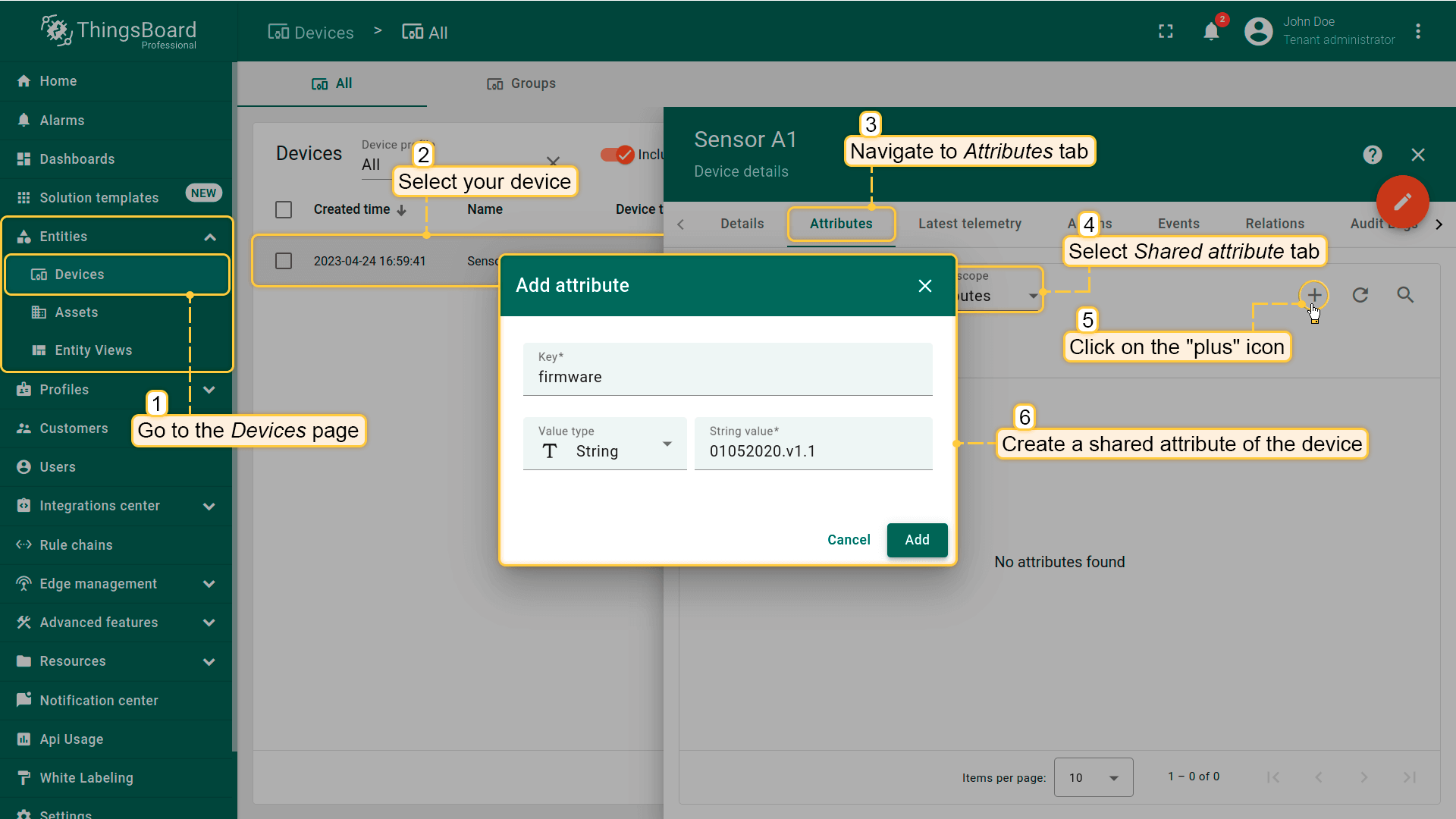

进入“Entities” -> “Devices”页面，选择我们的设备。切换到Attributes选项卡。在”Entity attributes scope”列表中选择Shared attributes。 点击”加号”创建新的属性。在弹出窗口中指定属性的键名、值类型和具体值，然后点击”Add”。

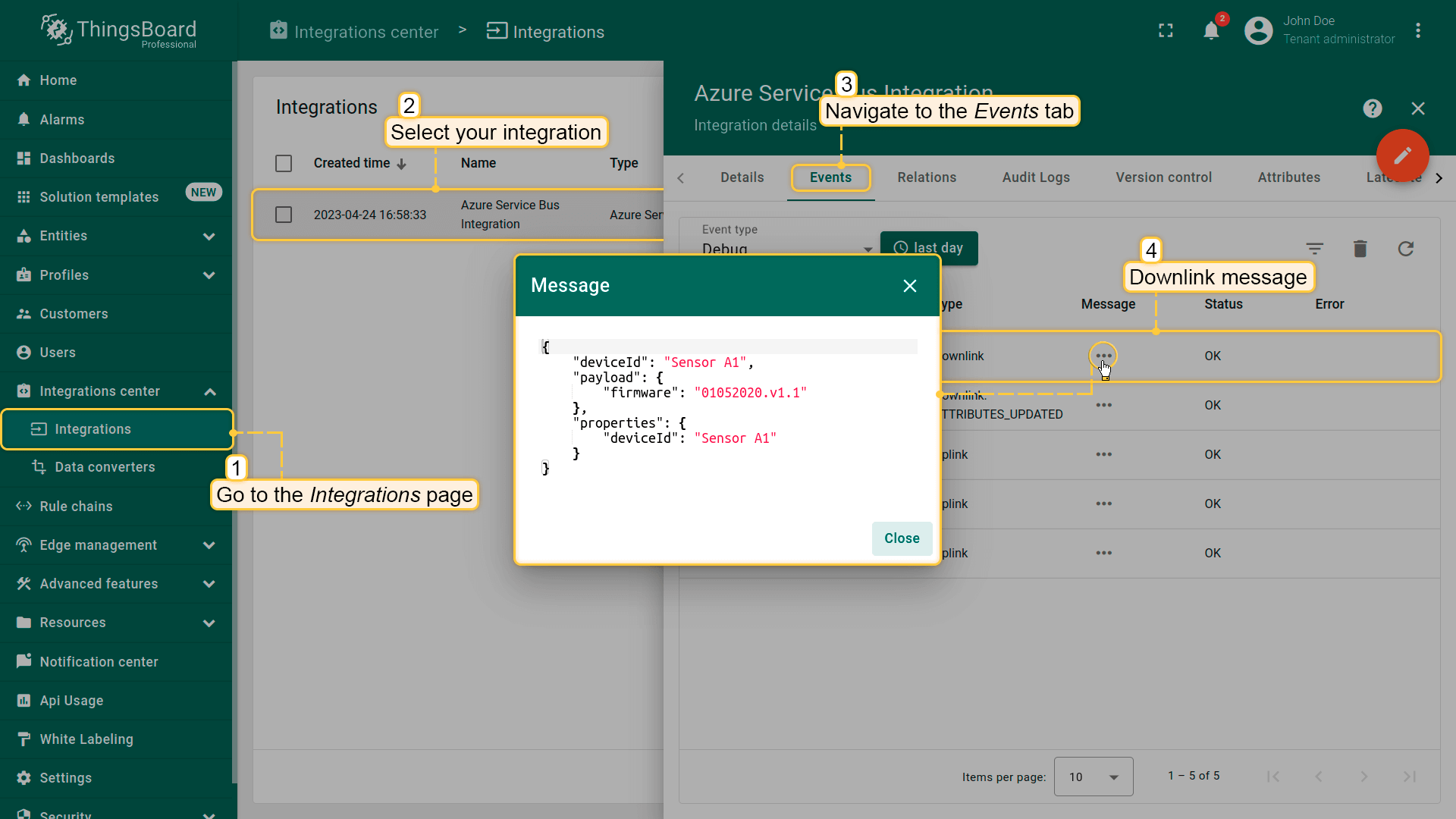

进入Integrations页面查看下行结果。

如您所见，集成已成功生成下行消息并发送到了Azure Service Bus。

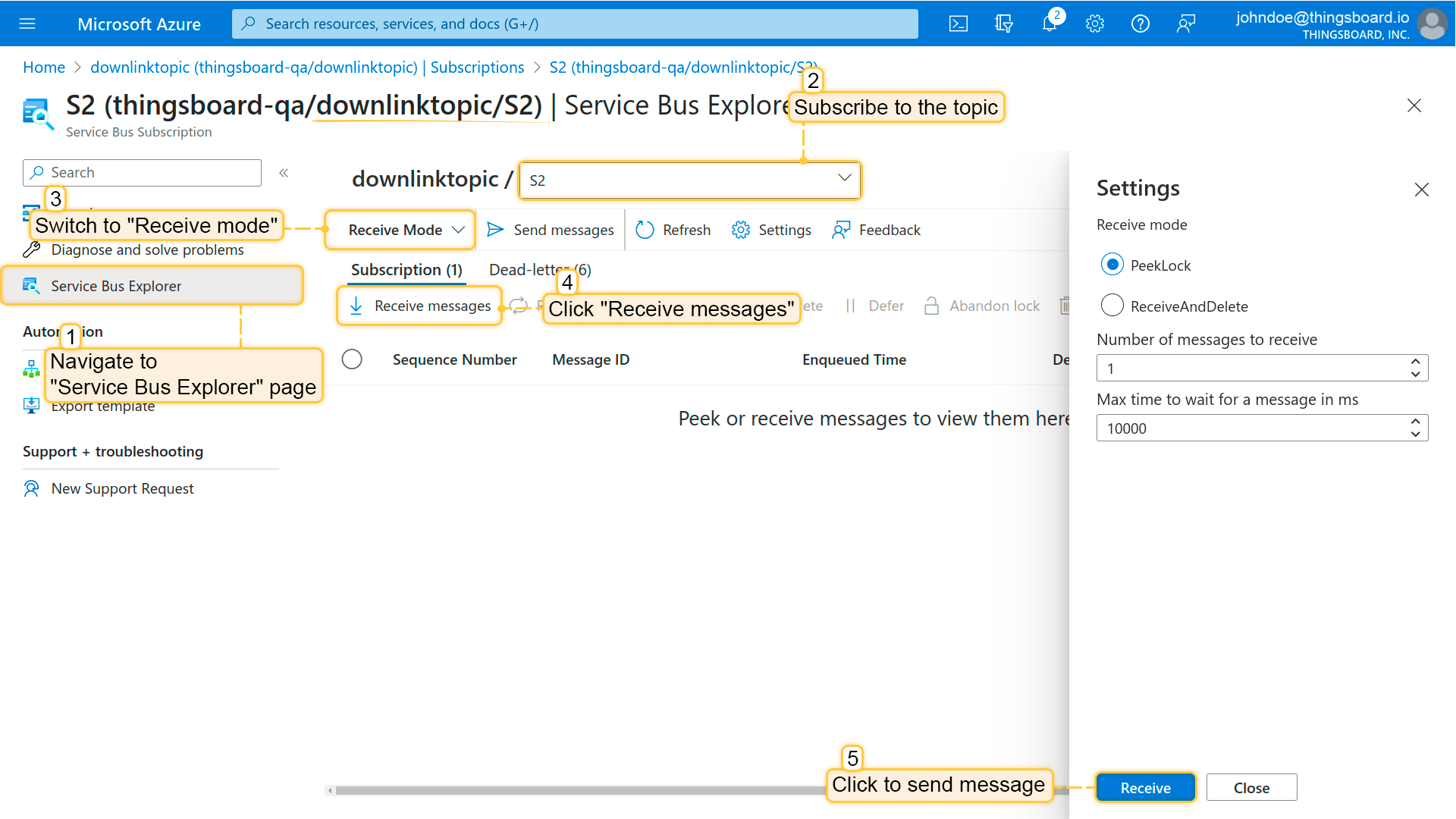

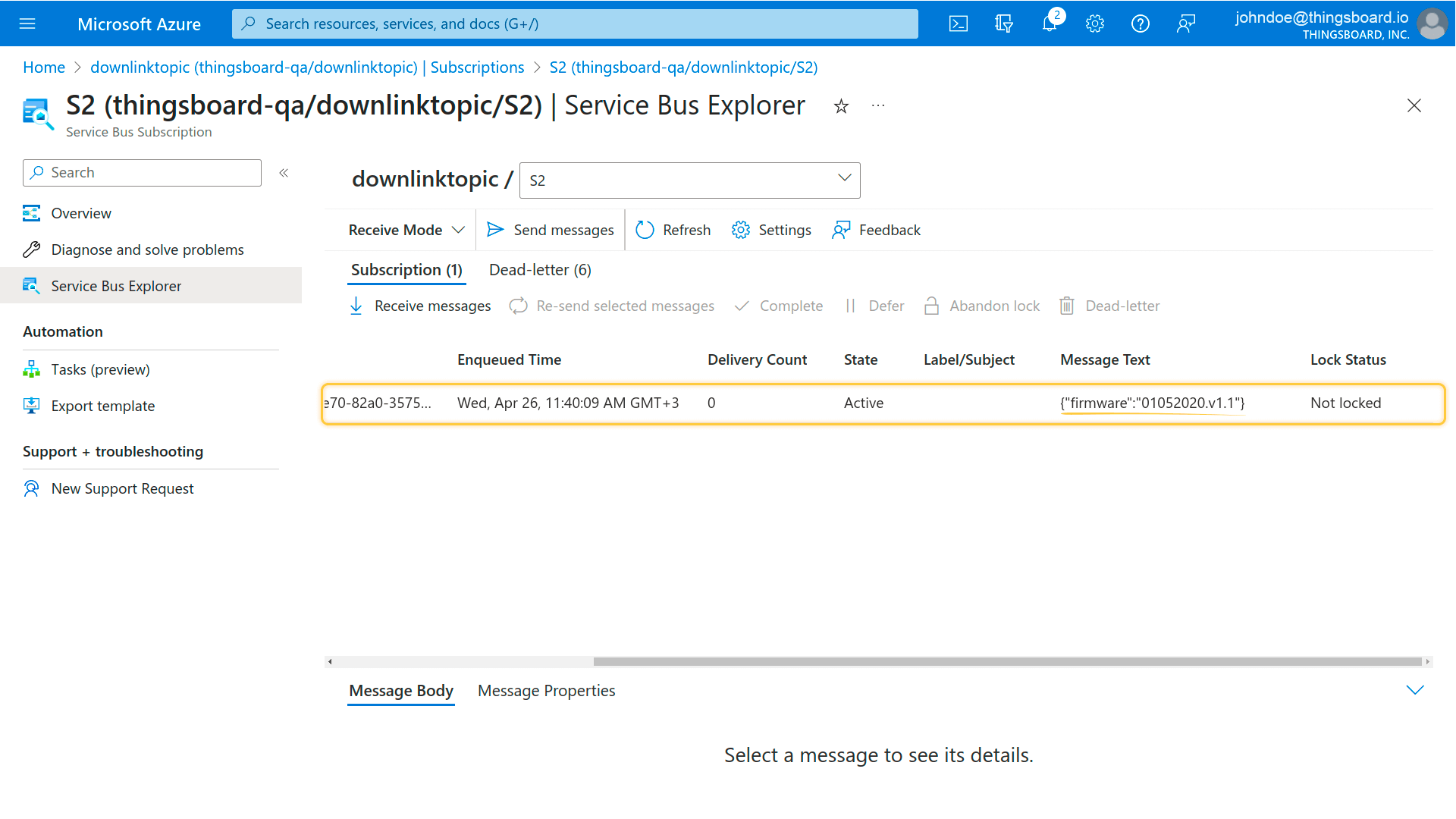

要在Azure Service Bus中检查消息，您需要进入Azure门户，选择用于下行的topic及其订阅。 选择Receive mode，然后点击Receive messages。在弹出窗口中点击”Receive“按钮。

总结

以上就是全部内容！祝您在配置IoT设备和仪表板时一切顺利！
