SCADA 符号开发指南

• 前置条件
• 关键概念
• 示例SVG文件
• 第1步：上传SVG文件
• 第2步：了解SCADA编辑器
  • SCADA编辑器操作
  • 部件尺寸与宽高比
• 第3步：标签
  • 通过编辑器定义标签
  • 通过XML定义标签
  • 标签操作
• 第4步：behavior项
  • 添加behavior
  • behavior类型
    • Value类型
    • Action类型
    • Widget action类型
  • 值类型
  • 为本SCADA symbol添加新的Value类型behavior项
• 第5步：属性（Properties）
  • 为本SCADA symbol添加新的property
• 第6步：Tag函数
  • 状态渲染函数

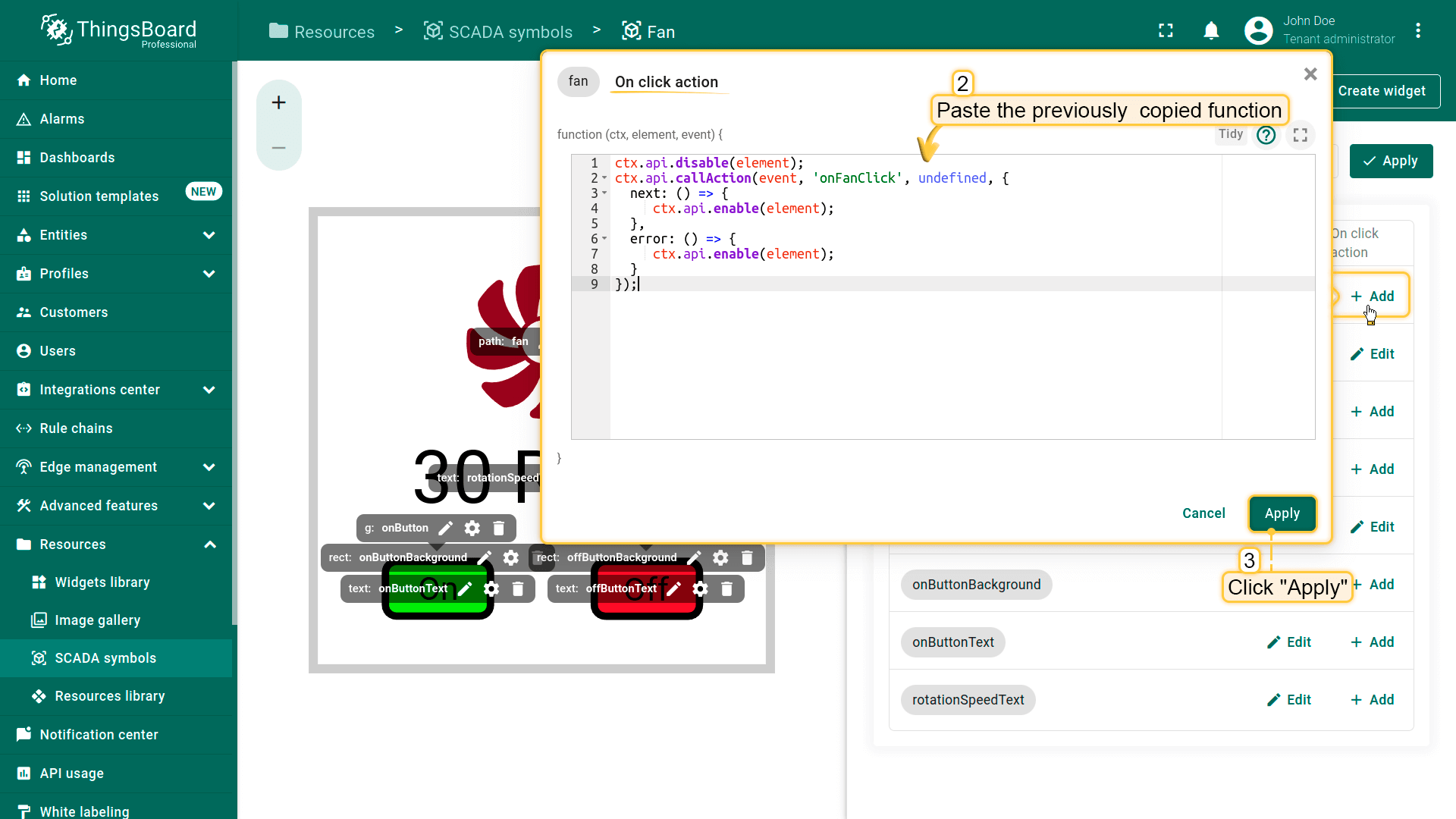

  • 点击动作

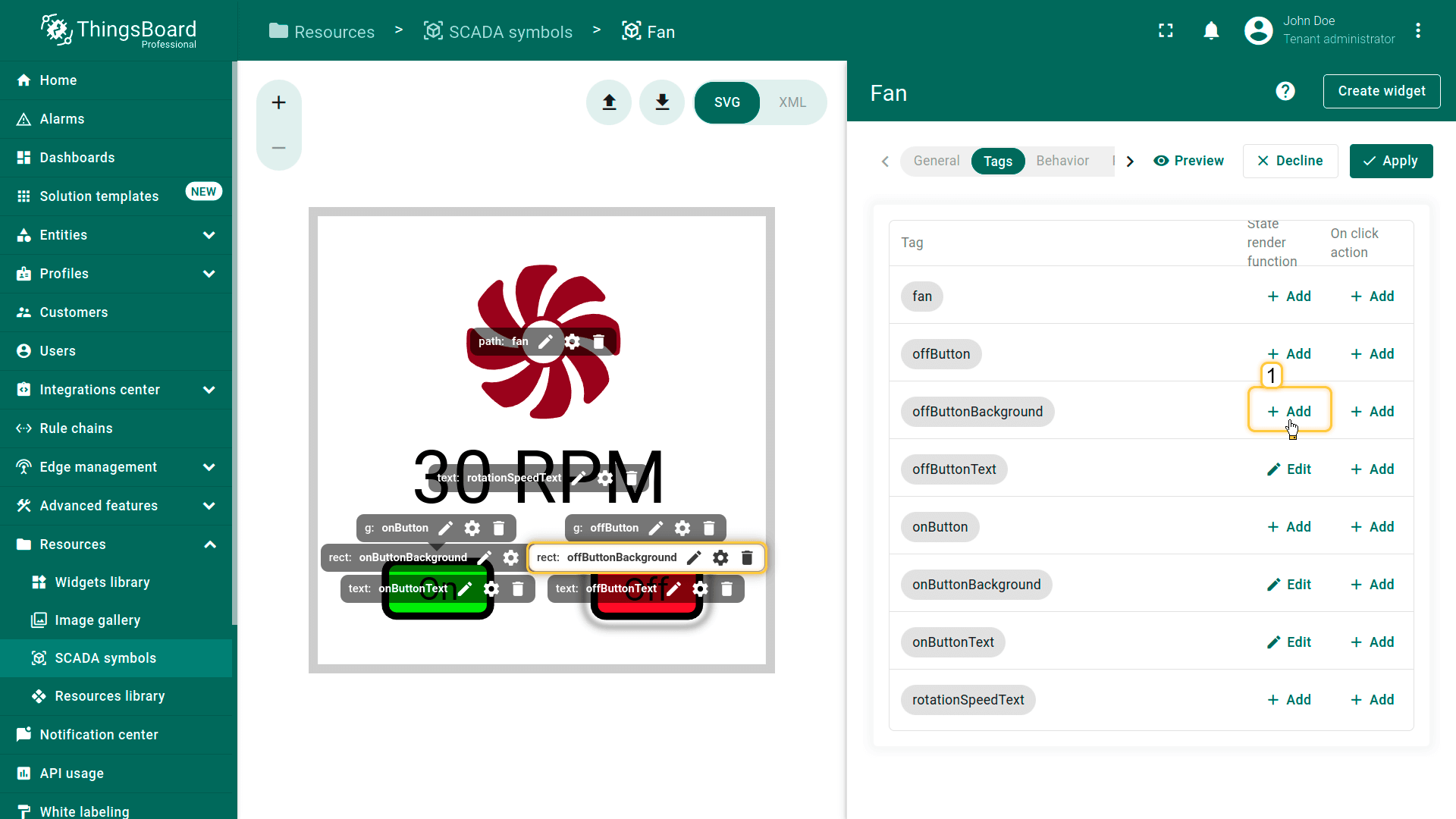

  • Tag配置
    • onButtonText tag
    • offButtonText tag
    • onButtonBackground tag
    • offButtonBackground tag
    • onButton tag
    • offButton tag
    • rotationSpeedText tag
    • fan tag
    • 最佳实践
    • 全局状态渲染函数
• 第7步：预览模式

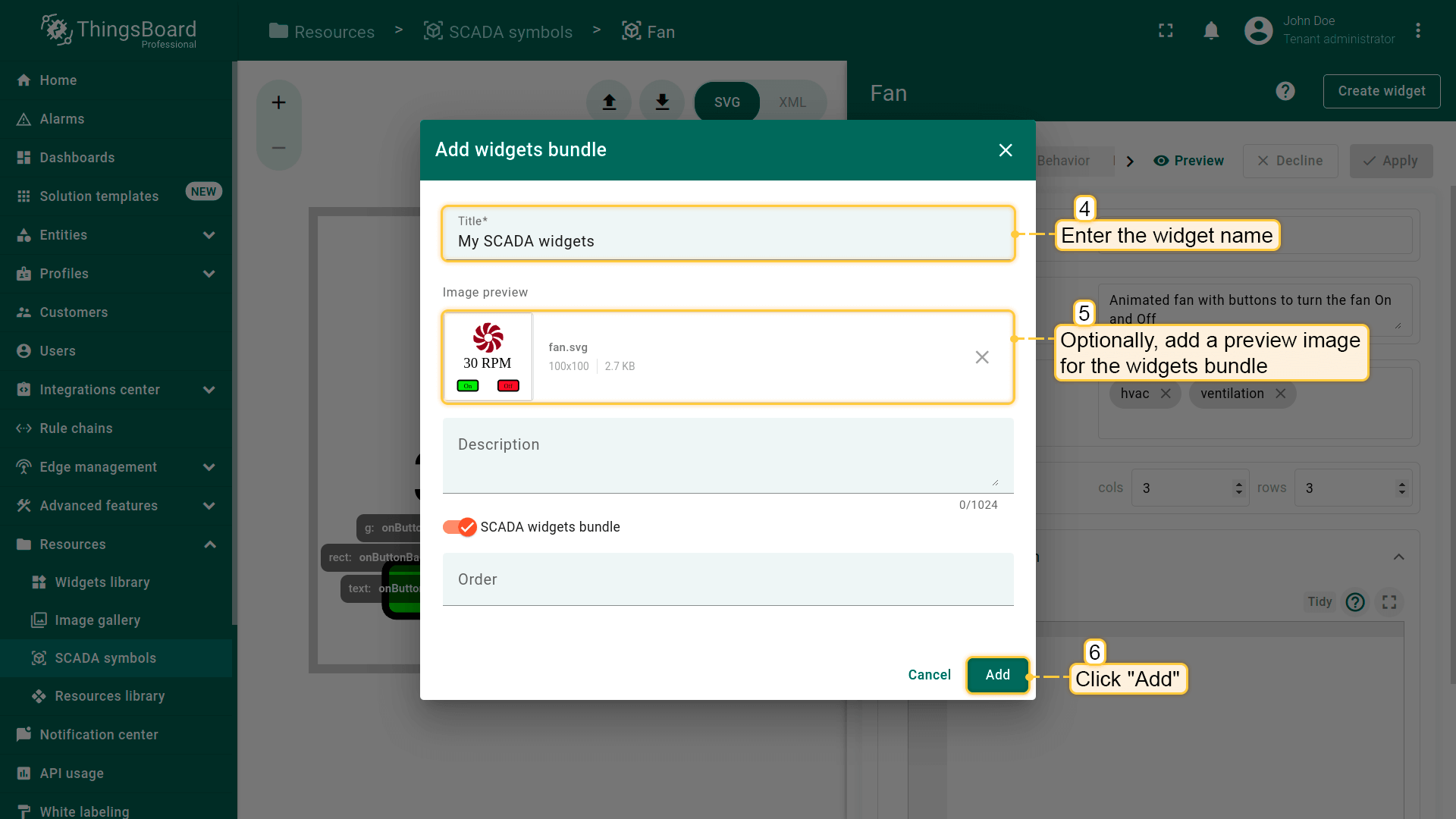

• 第8步：创建部件
  • 下载SCADA symbol

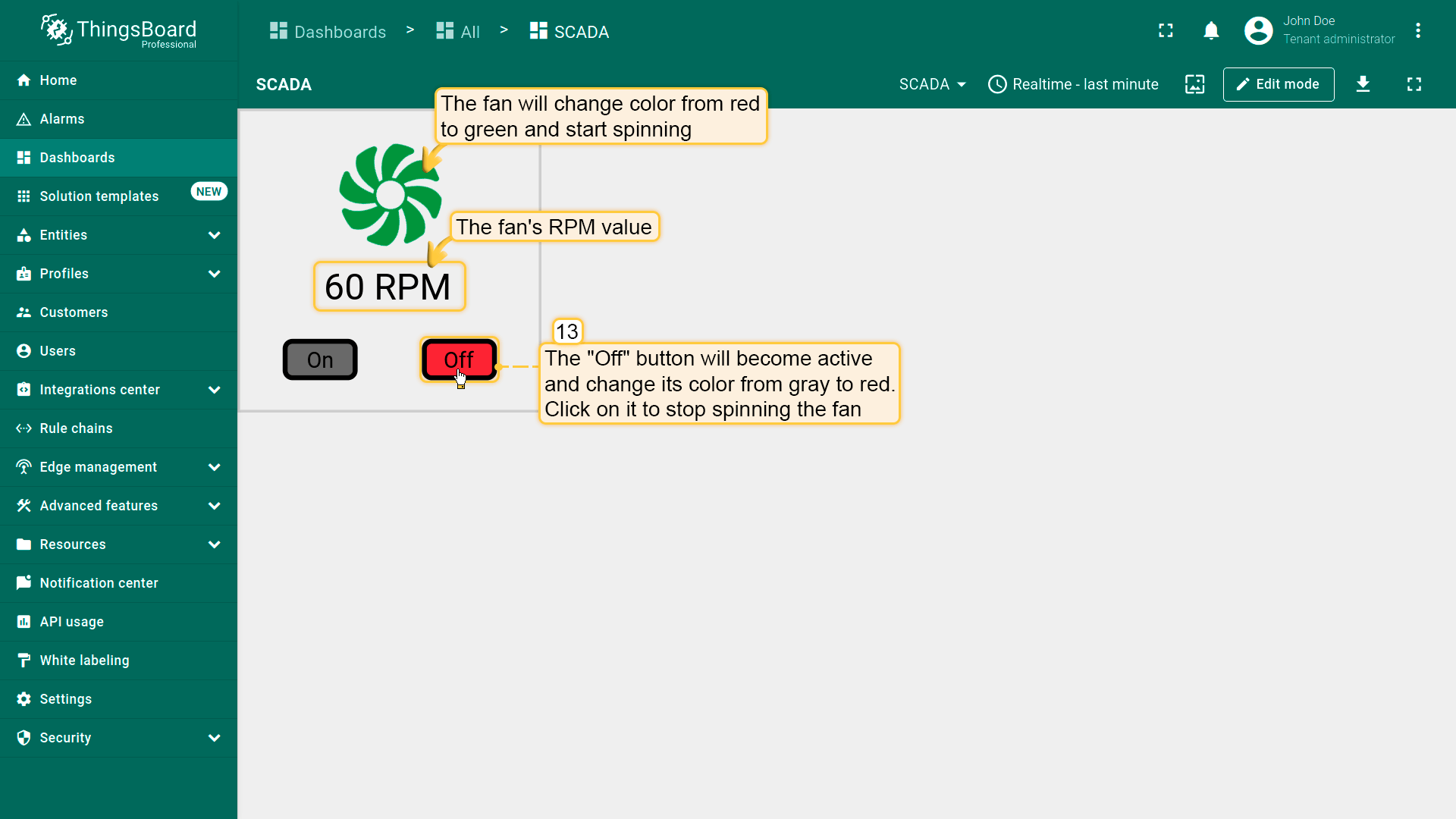

  • 部件测试
• 参考
  • ScadaSymbolContext
  • ScadaSymbolApi
  • ScadaSymbolAnimation
  • ConnectorScadaSymbolAnimation

ThingsBoard中的SCADA symbol使用 SVG（Scalable Vector Graphics）制作， 其矢量特性便于在不同屏幕尺寸下无缝缩放。 我们的工程师扩展了SVG格式以支持symbol的交互性。 本指南将带您使用示例SVG文件创建自己的交互式SCADA symbol。

前置条件

要顺利跟随本指南，请确保已：

• 完成入门指南；
• 阅读SCADA仪表板文档；
• 对SVG有基本了解。

具备SVG.js经验有助于应对高级场景。

关键概念

我们常用以下定义：

• 开发者 - 负责定义SCADA symbol的人员；
• 最终用户 - 将SCADA symbol集成到dashboard的人员。

在ThingsBoard中创建SCADA symbol涉及SVG文件及以下概念：

• Tags：SVG文件中为形状分配的自定义标签。Tag用于指定SVG元素的渲染函数和 onClick 操作；

• Behavior：描述SCADA symbol如何从平台接收数据，以及其在device或dashboard上触发的操作；

• Properties：供最终用户使用的配置项。这些property用于自定义部件外观；

• 状态渲染函数：负责渲染SVG元素的JavaScript函数。

• 点击动作：定义onClick处理逻辑的JavaScript函数。

• ScadaSymbolContext：包含tag、behavior项、property及辅助API函数引用的JavaScript对象。

示例SVG文件

假设我们要将下方SVG文件转换为交互式SCADA symbol：

图：包含风扇、文本标签和两个按钮的静态SVG图像。

该SVG图像为静态，包含风扇、文本标签和两个按钮。 目标是将其实时反映风扇状态并更新的交互式部件。

任务定义：

• 按钮：
  • 向目标device发送命令，更新风扇状态；
  • 按钮文本和颜色需可由最终用户配置。
• 风扇外观：
  • 引擎为 “On” 时风扇旋转，”Off” 时停止；
  • “On” 与 “Off” 状态的颜色可分别配置。
• 文本标签：
  • 显示风扇转速。引擎为 “Off” 时隐藏该标签；
  • 标签可由最终用户自定义，包括显示/隐藏、字体、颜色和单位。

下面我们按步骤实现上述功能。

第1步：上传SVG文件

• 右键点击下方SVG文件，选择“图片另存为（Save image as）”将其保存到电脑：

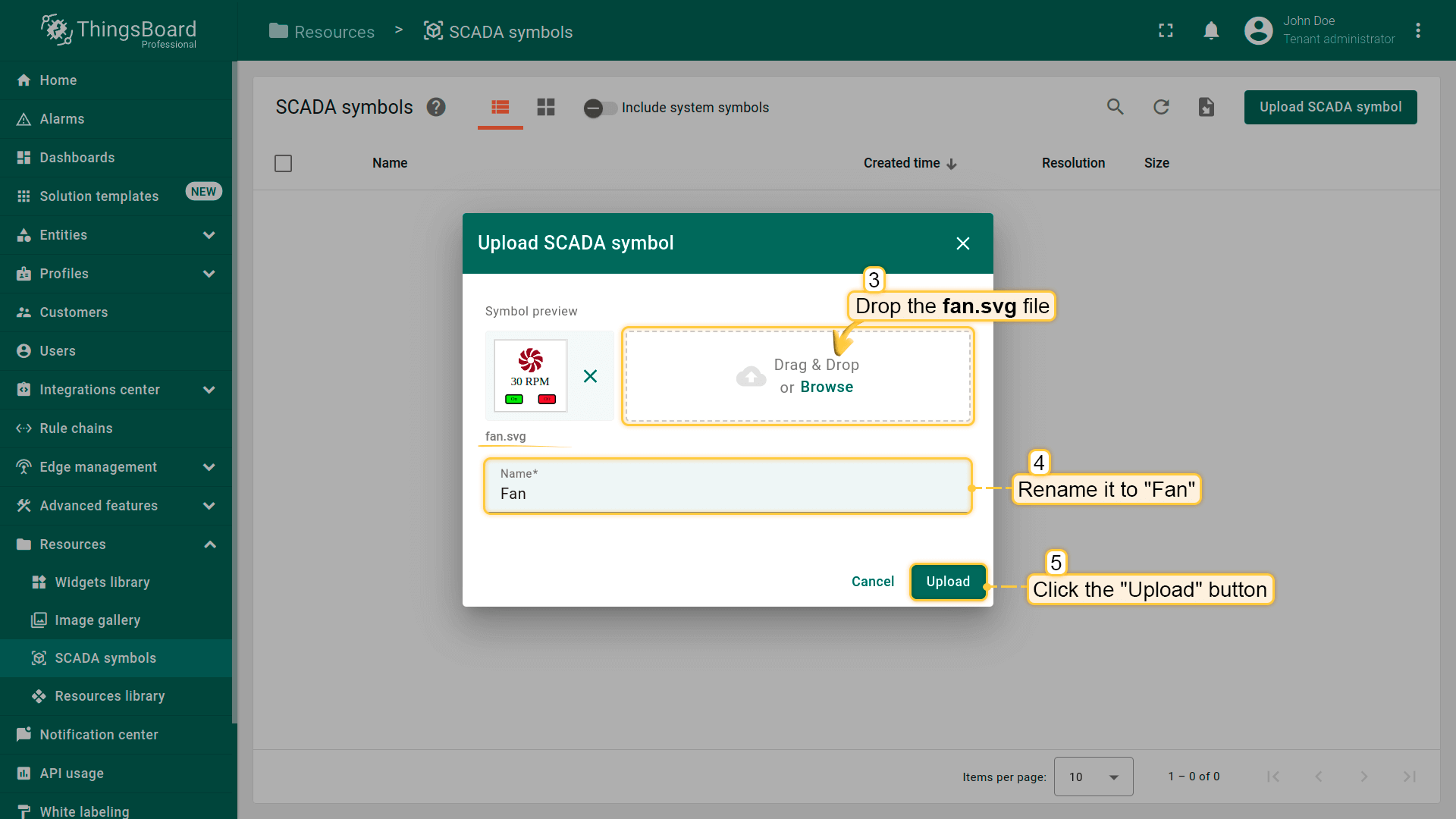

• 进入 “SCADA symbols” 的 “Resources” 页面，点击 “Upload SCADA symbol” 按钮；
• 将 fan.svg 文件拖入相应区域，或从电脑文件夹上传，重命名为 “Fan”，点击 “Upload”。

第2步：了解SCADA编辑器

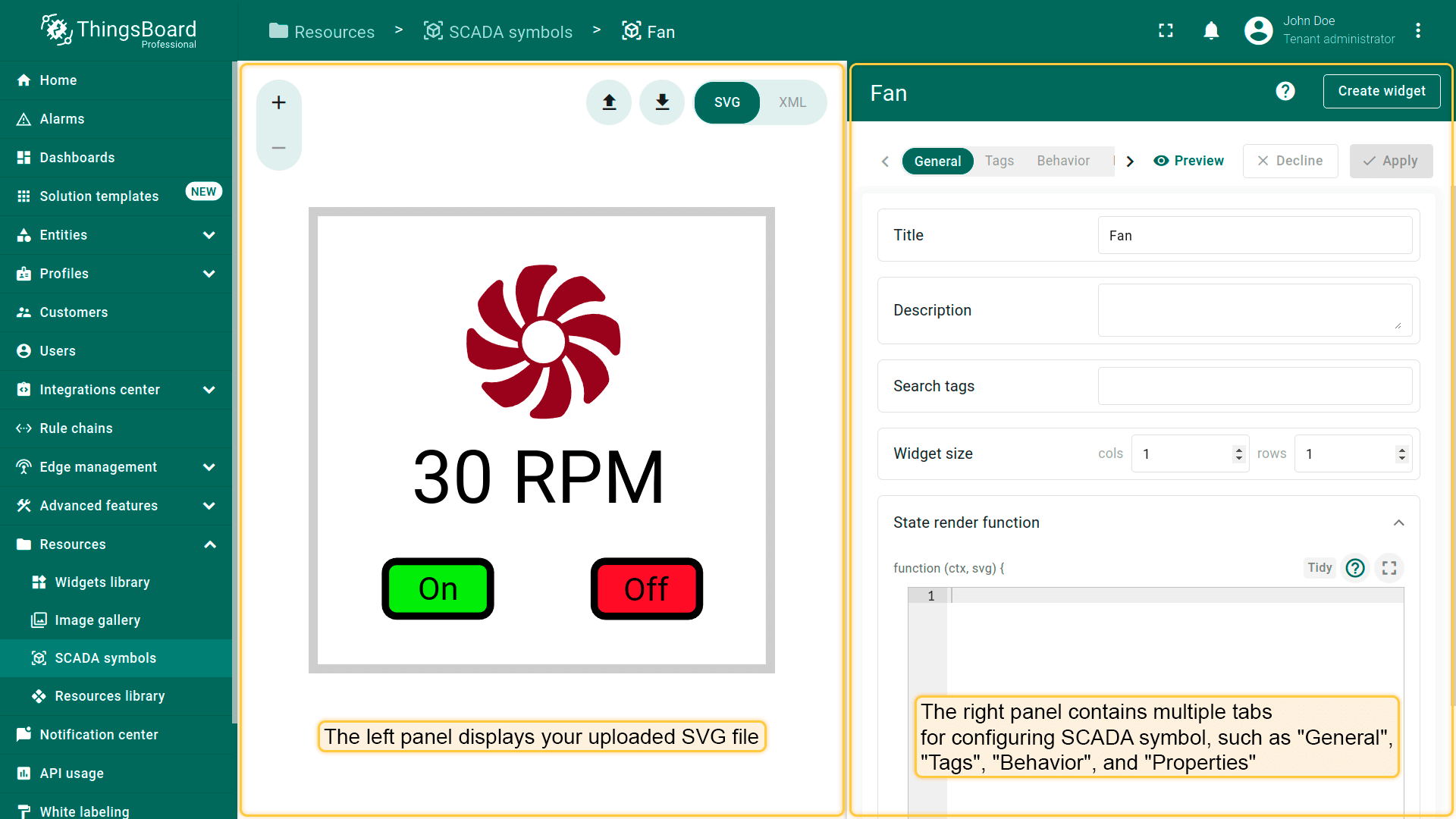

上传SCADA symbol后，将进入SCADA symbol编辑器。编辑器分为两栏：

• 左侧面板 显示已上传的SVG文件；
• 右侧面板 包含 “General”、”Tags”、”Behavior”、”Properties” 等标签。

SCADA编辑器操作

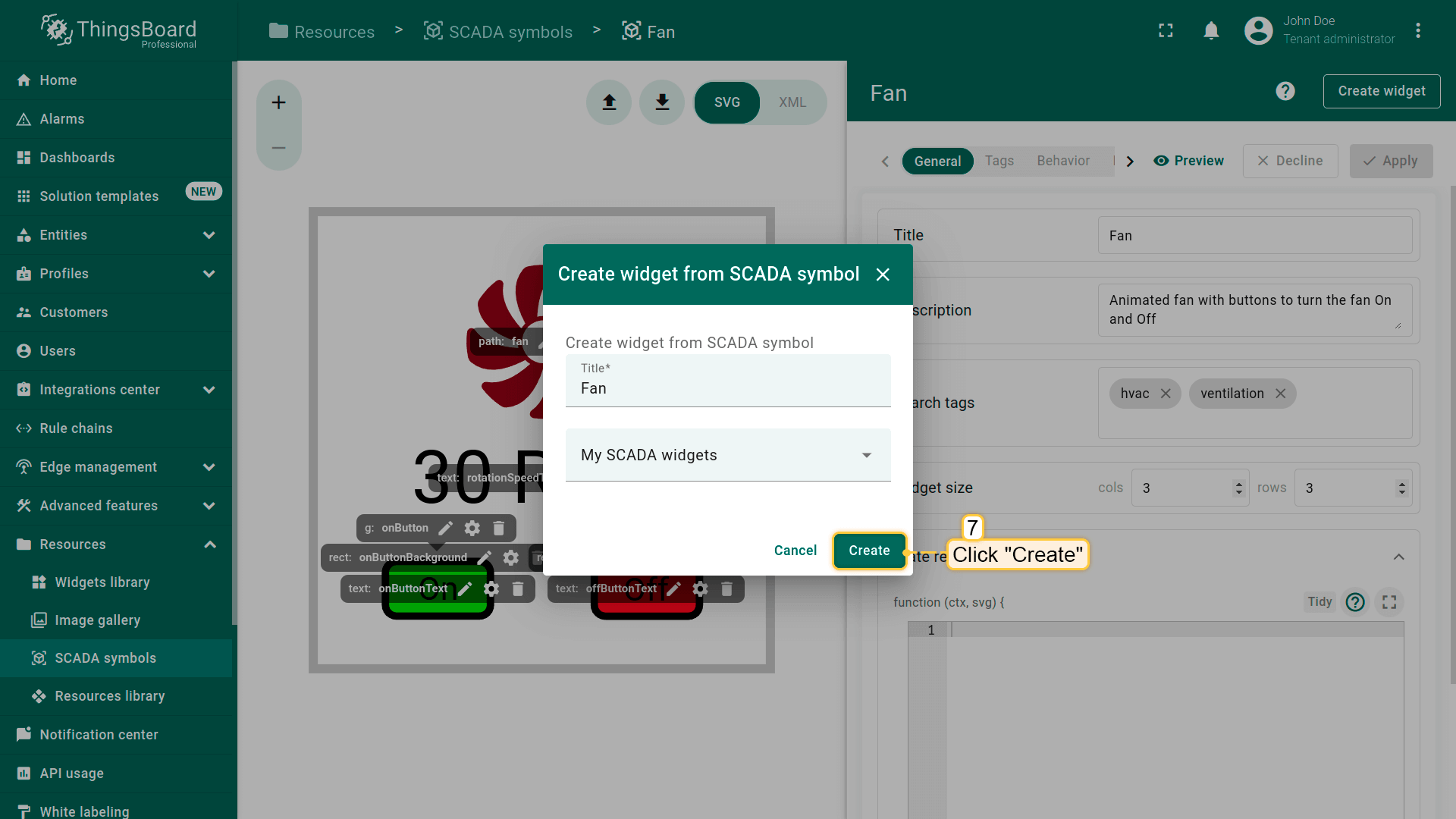

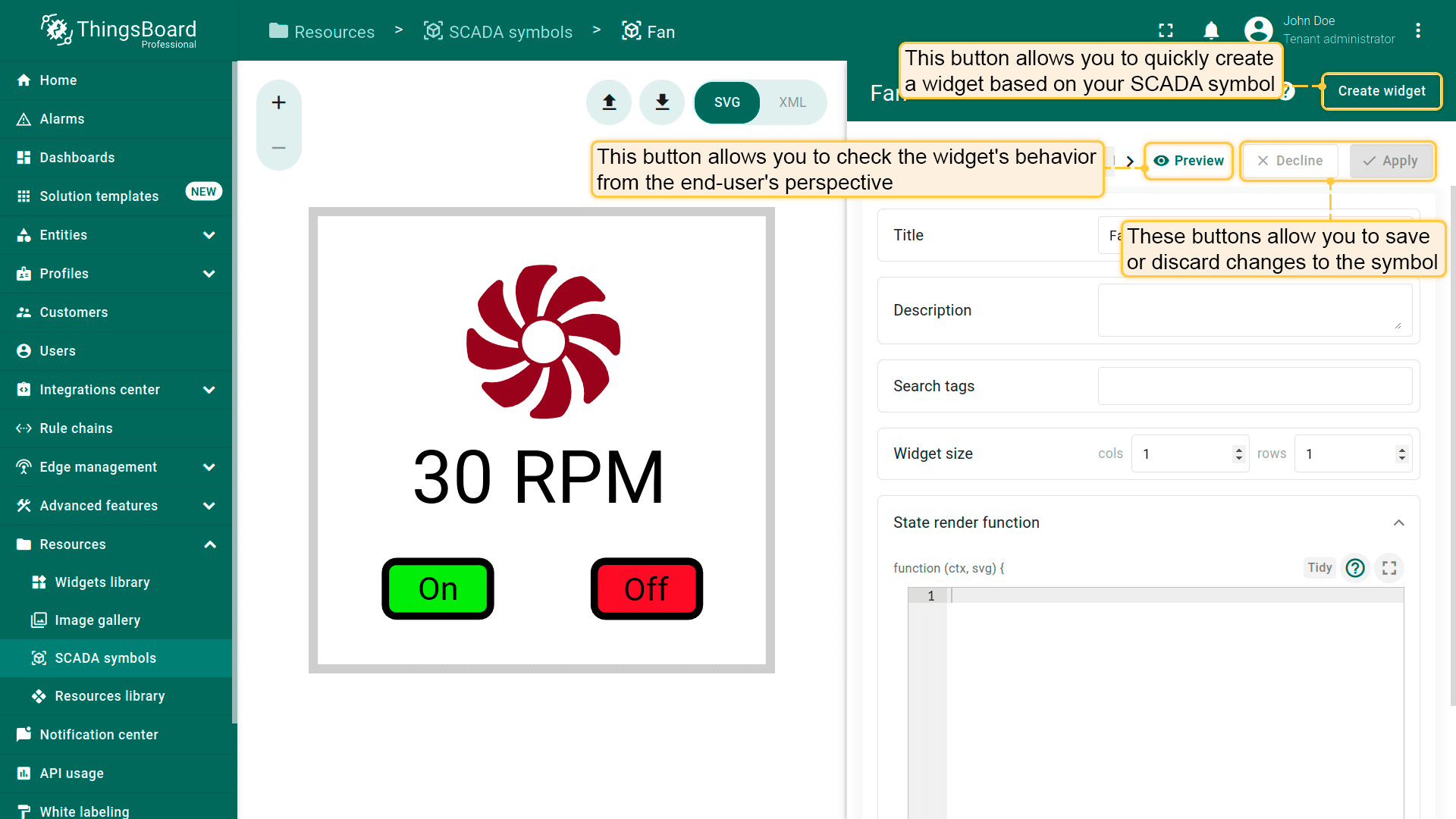

• Create Widget - 该按钮可根据SCADA symbol快速创建部件。SCADA symbol的重大变更会自动反映到部件库，但title、description、search tags等信息在创建部件时会被复制，后续不会自动更新。

• Apply 和 Decline - 用于保存或放弃对symbol的更改。

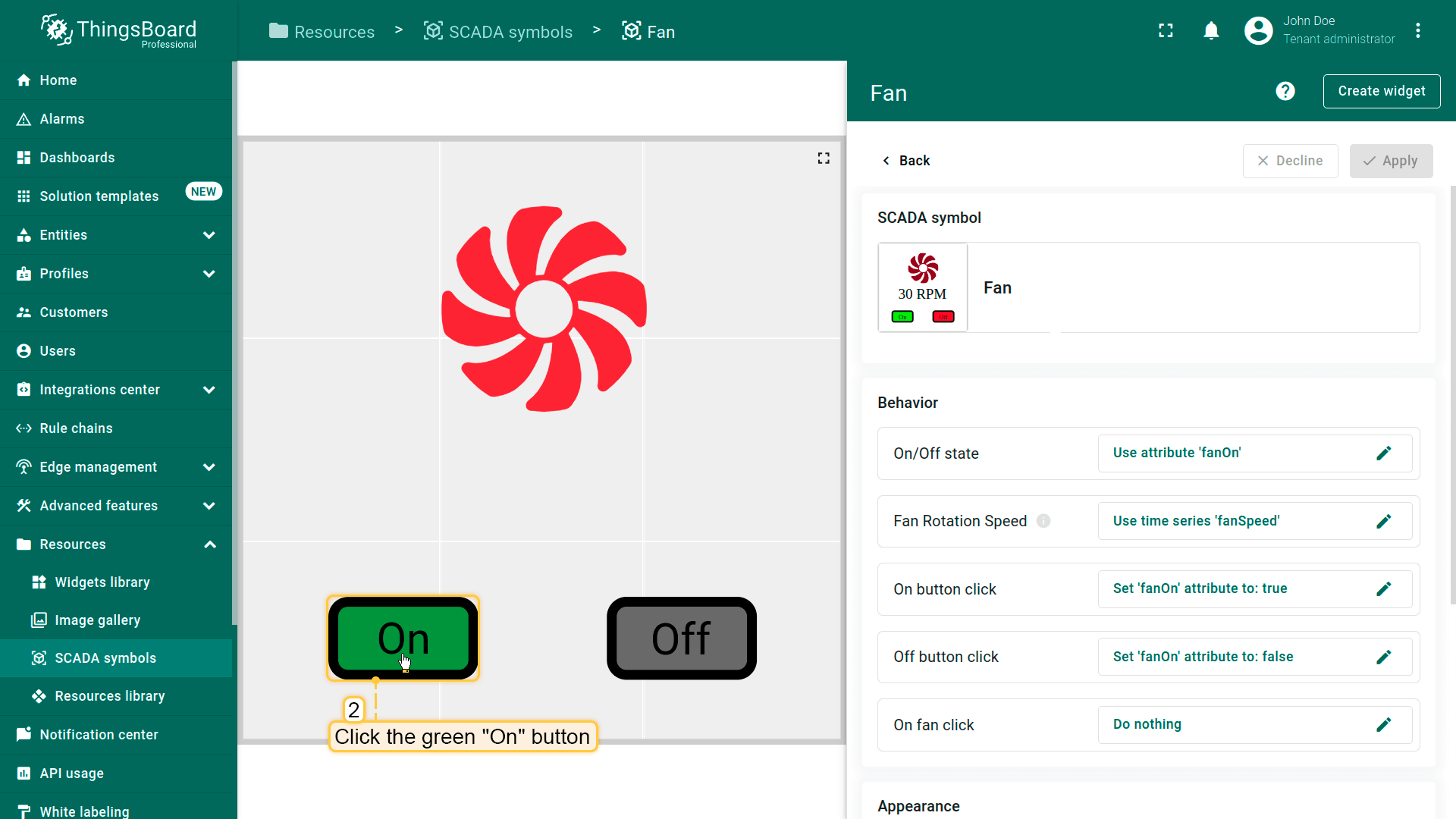

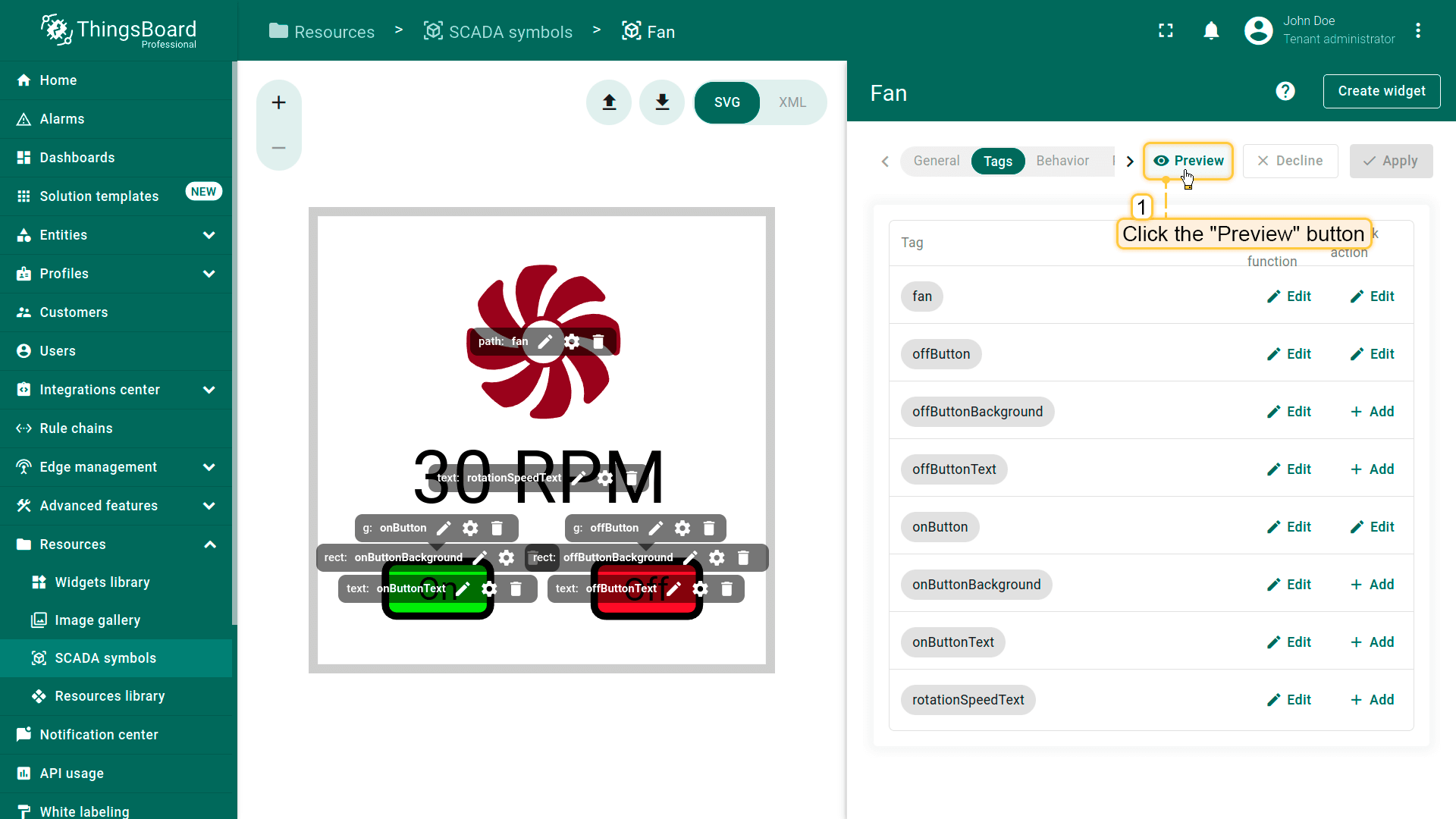

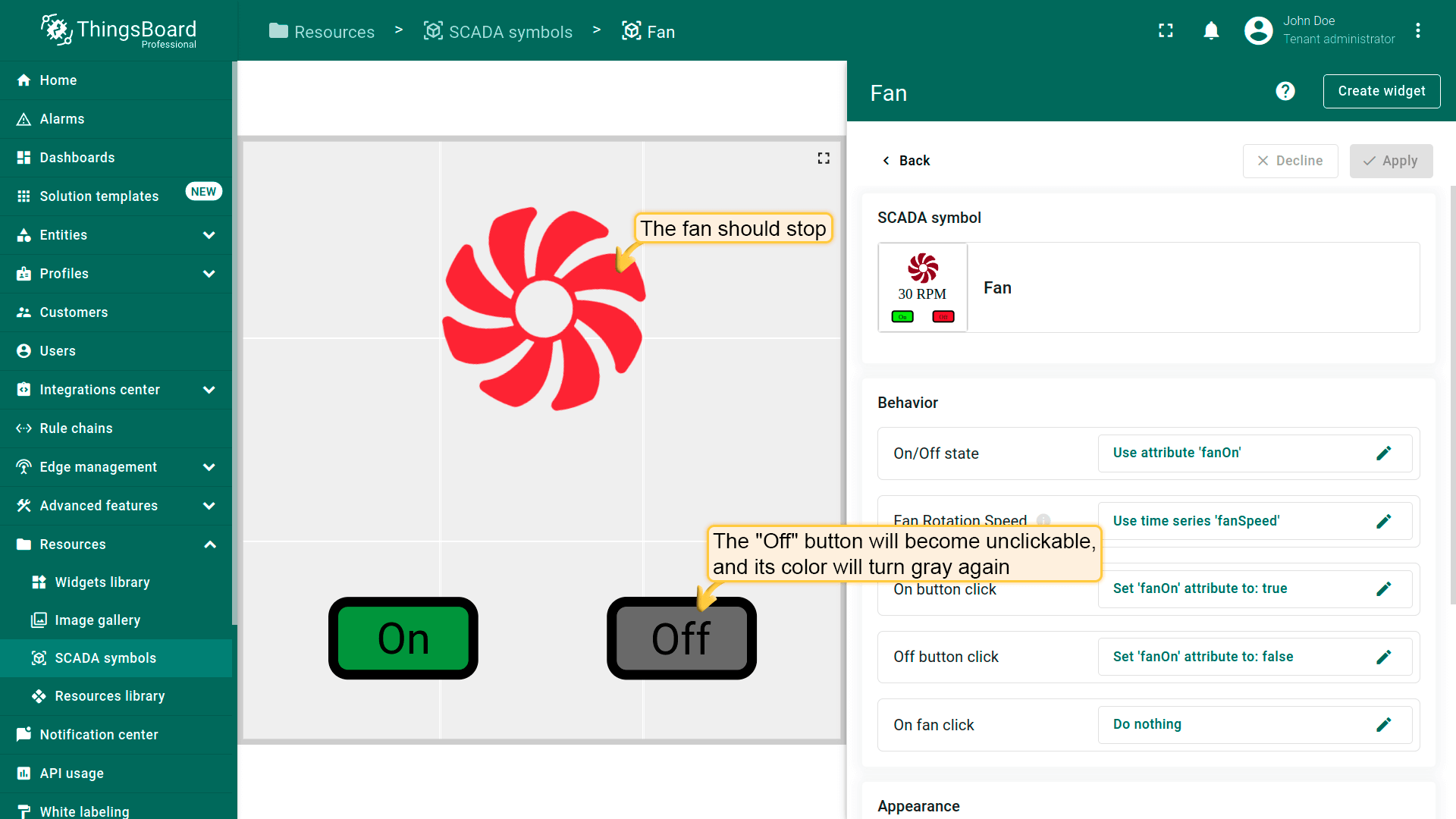

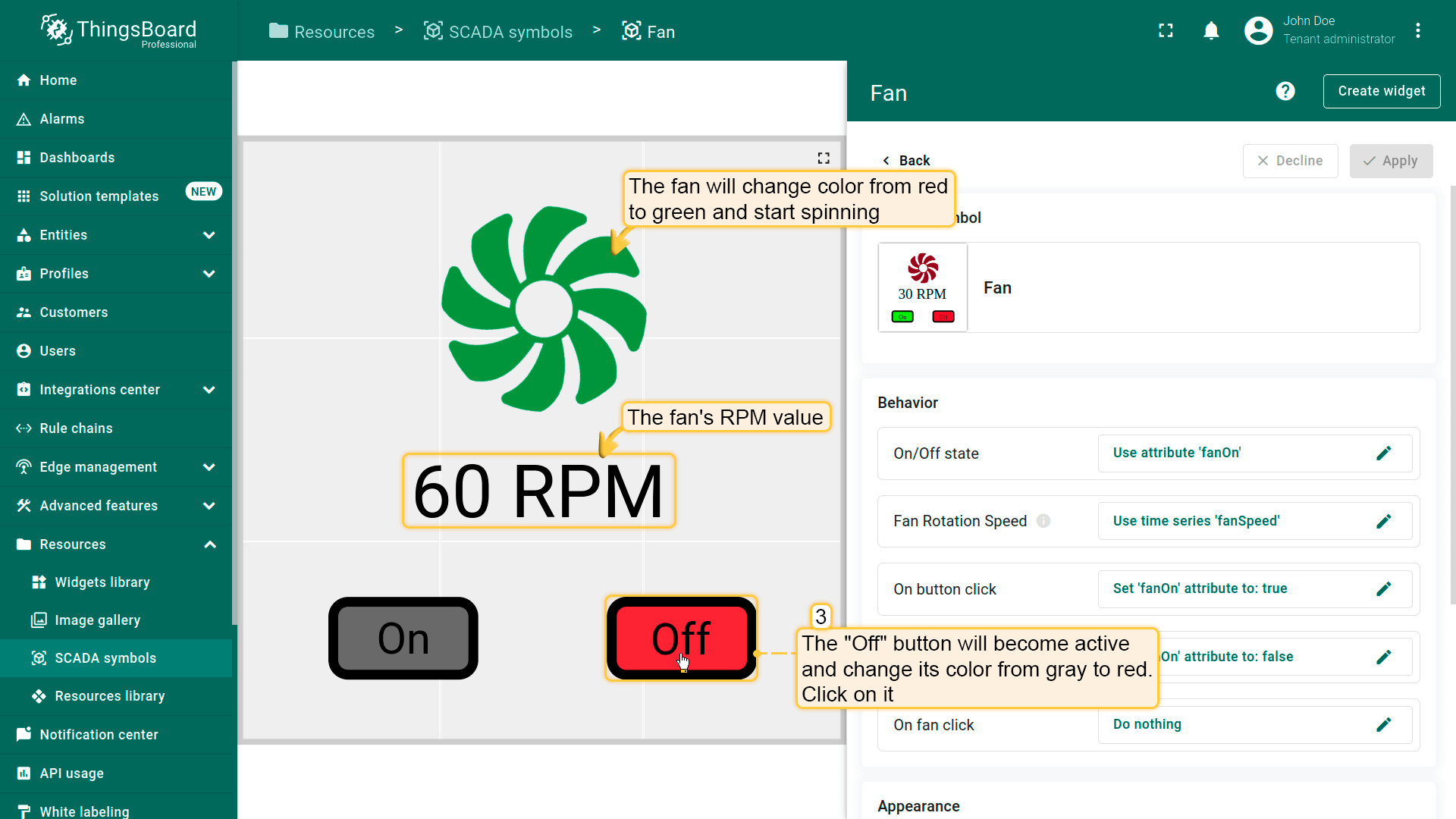

• Preview - 从最终用户视角检查部件行为。左侧渲染SVG，右侧显示部件配置页。使用 Back 按钮退出预览模式。

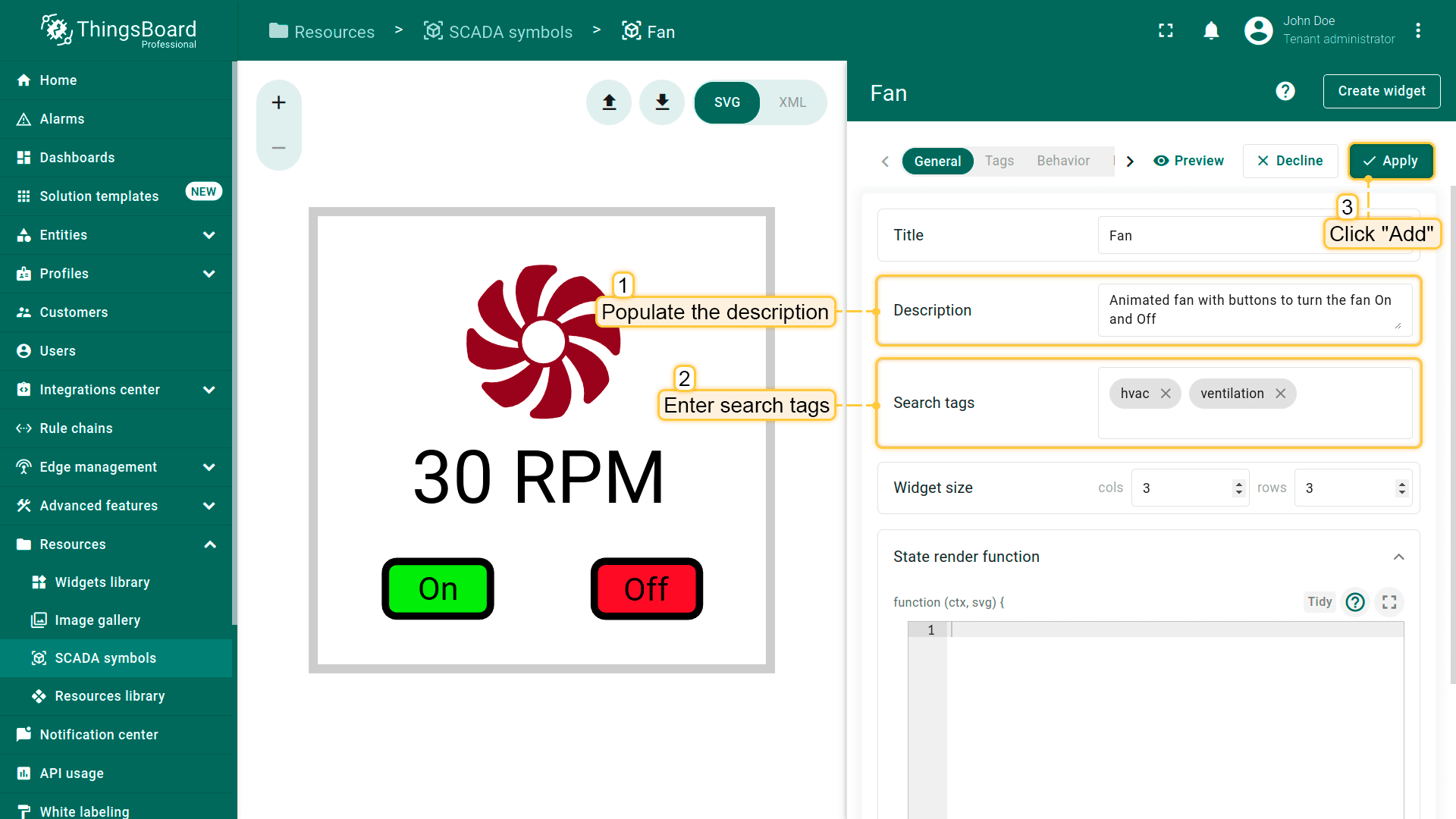

作为简单练习，填写描述和搜索标签，然后点击 “Apply”。

部件尺寸与宽高比

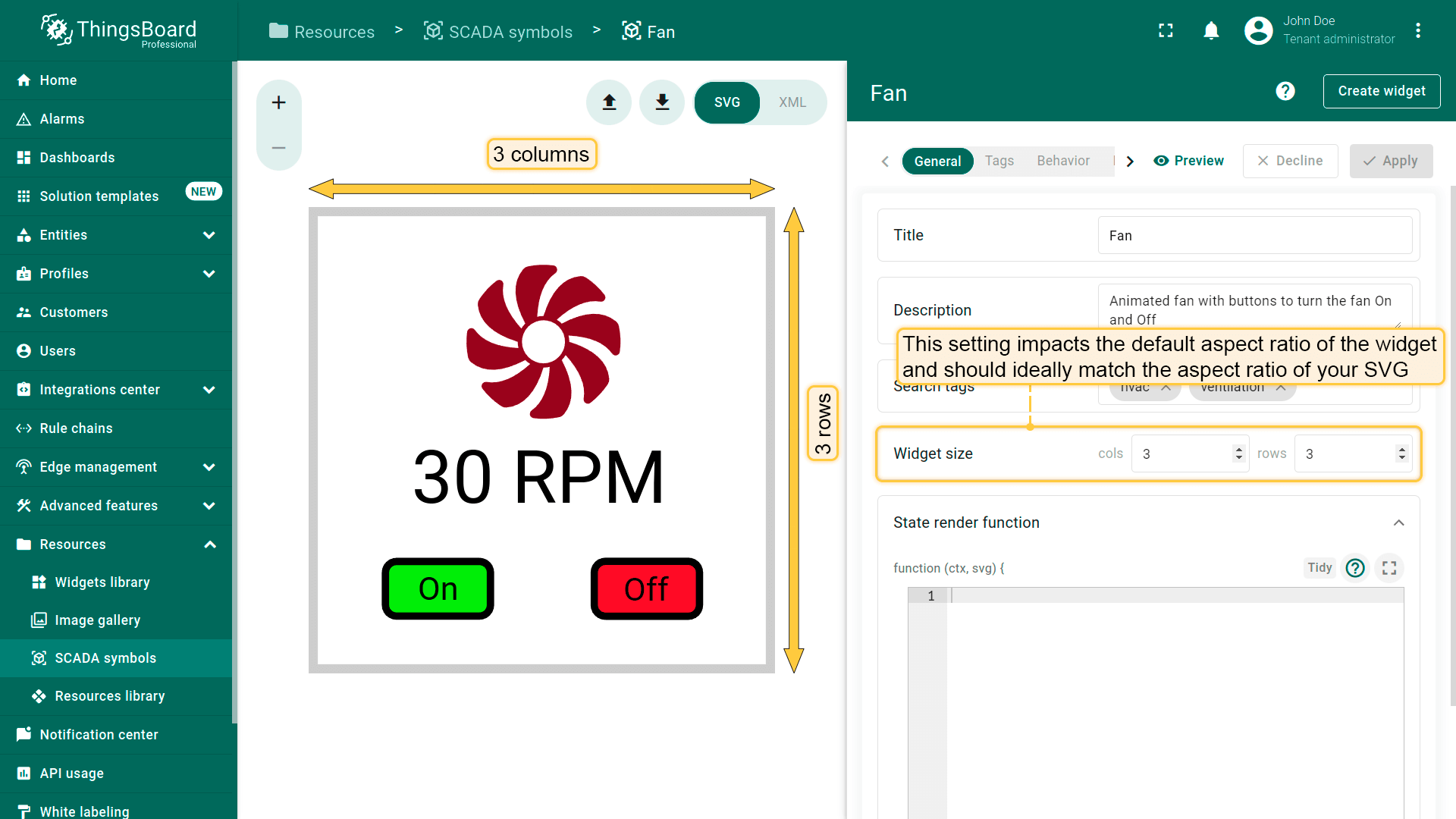

注意部件以列和行表示的尺寸，这会影响SCADA layout如何放置部件。 该设置影响部件的宽高比，理想情况下应与SVG的宽高比一致。 不建议使用17:43等复杂宽高比。推荐示例有1:1、1:2、2:1等。

第3步：标签

Tag是赋予SVG文件中形状的自定义标签。 用于为SVG元素指定render函数和 onClick 操作。 可将同一tag分配给多个SVG元素，以简化相似组件的交互与功能。

通过编辑器定义标签

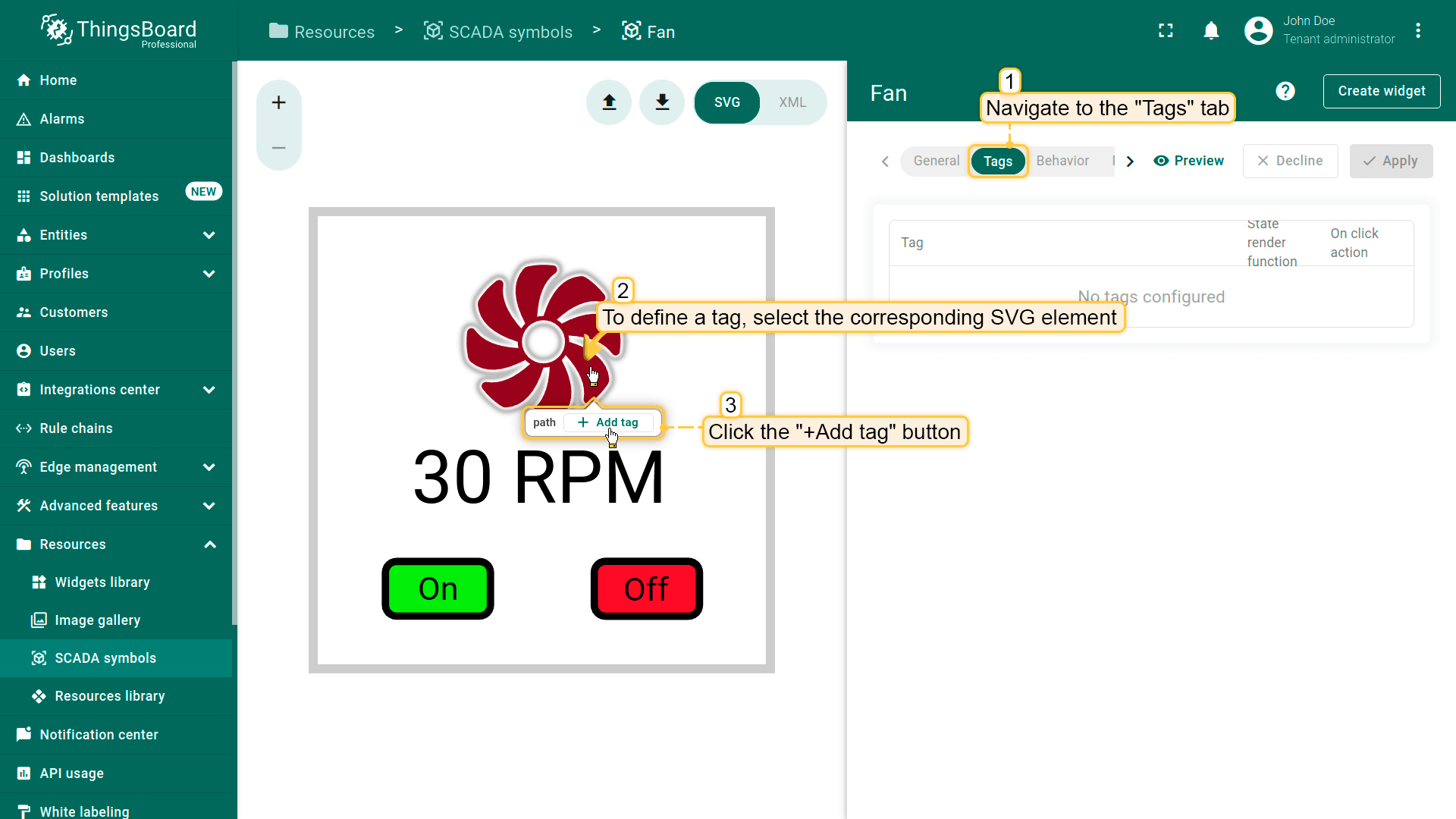

要定义tag，在编辑器左侧选中对应SVG元素，点击 “+Add tag” 按钮，然后命名tag。建议使用 camelCase 命名，便于在render函数中引用。

本例中需为SVG内几乎所有元素添加tag以实现完整交互。需定义的tag如下：

• onButton - 用于 “group” 元素的tag，用来定义 “On” 按钮的 onClick 操作；
• onButtonBackground - 用于 “rect” 元素的tag，用来控制 “On” 按钮的背景色；
• onButtonText - 用于 “text” 元素的tag，用来定义 “On” 按钮的文本显示；
• offButton - 用于 “group” 元素的tag，用来定义 “Off” 按钮的 onClick 操作；
• offButtonBackground - 用于 “rect” 元素的tag，用来控制 “Off” 按钮的背景色；
• offButtonText - 用于 “text” 元素的tag，用来定义 “Off” 按钮的文本显示；
• rotationSpeedText - 用于 “text” 元素的tag，用来显示转速值；
• fan - 用于 “path” 元素的tag，用来实现风扇旋转动画。

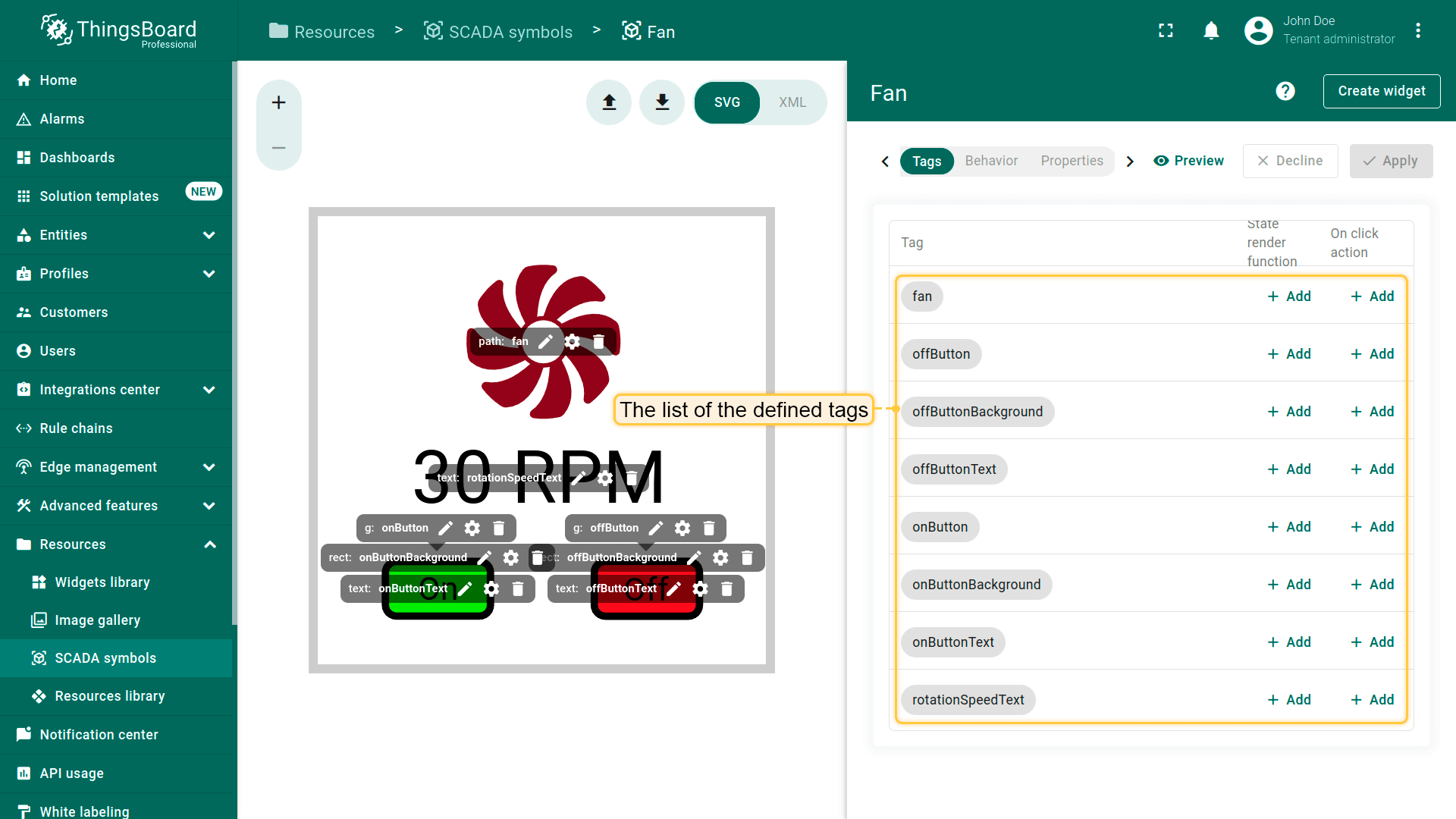

“Tags” 标签中的表格可快速访问每个tag，并定义状态渲染函数和 onClick 操作。

通过XML定义标签

对简单SCADA symbol，UI编辑器即可；复杂SVG结构可能需要XML方式。 对于被渐变或复杂形状遮挡的元素，可切换到XML编辑器模式。 该选项位于编辑器左侧面板右上角。 可在XML结构中直接使用 tb:tag 语法定义tag。

为 “On” 按钮元素添加tag：

• 进入 “XML” 编辑器模式，将以下XML替换为：

1
2
3
4
5
6
<g transform="matrix(1.61104 0 0 1.60957 -72.338 -20.652)">
  <rect x="54.702" y="60.372" width="14.263" height="7.426" rx="1.5" fill="#12ed19" stroke="#000"/>
  <text x="61.856" y="64.491" dominant-baseline="middle" fill="#000000" font-family="Roboto" font-size="4.446" stroke-width=".741" text-anchor="middle" xml:space="preserve">
    <tspan stroke-width=".741">On</tspan>
  </text>
</g>

替换为以下代码：

1
2
3
4
5
6
<g tb:tag="onButton" transform="matrix(1.61104 0 0 1.60957 -72.338 -20.652)">
  <rect tb:tag="onButtonBackground" x="54.702" y="60.372" width="14.263" height="7.426" rx="1.5" fill="#12ed19" stroke="#000"/>
  <text tb:tag="onButtonText" x="61.856" y="64.491" dominant-baseline="middle" fill="#000000" font-family="Roboto" font-size="4.446" stroke-width=".741" text-anchor="middle" xml:space="preserve">
    <tspan stroke-width=".741">On</tspan>
  </text>
</g>

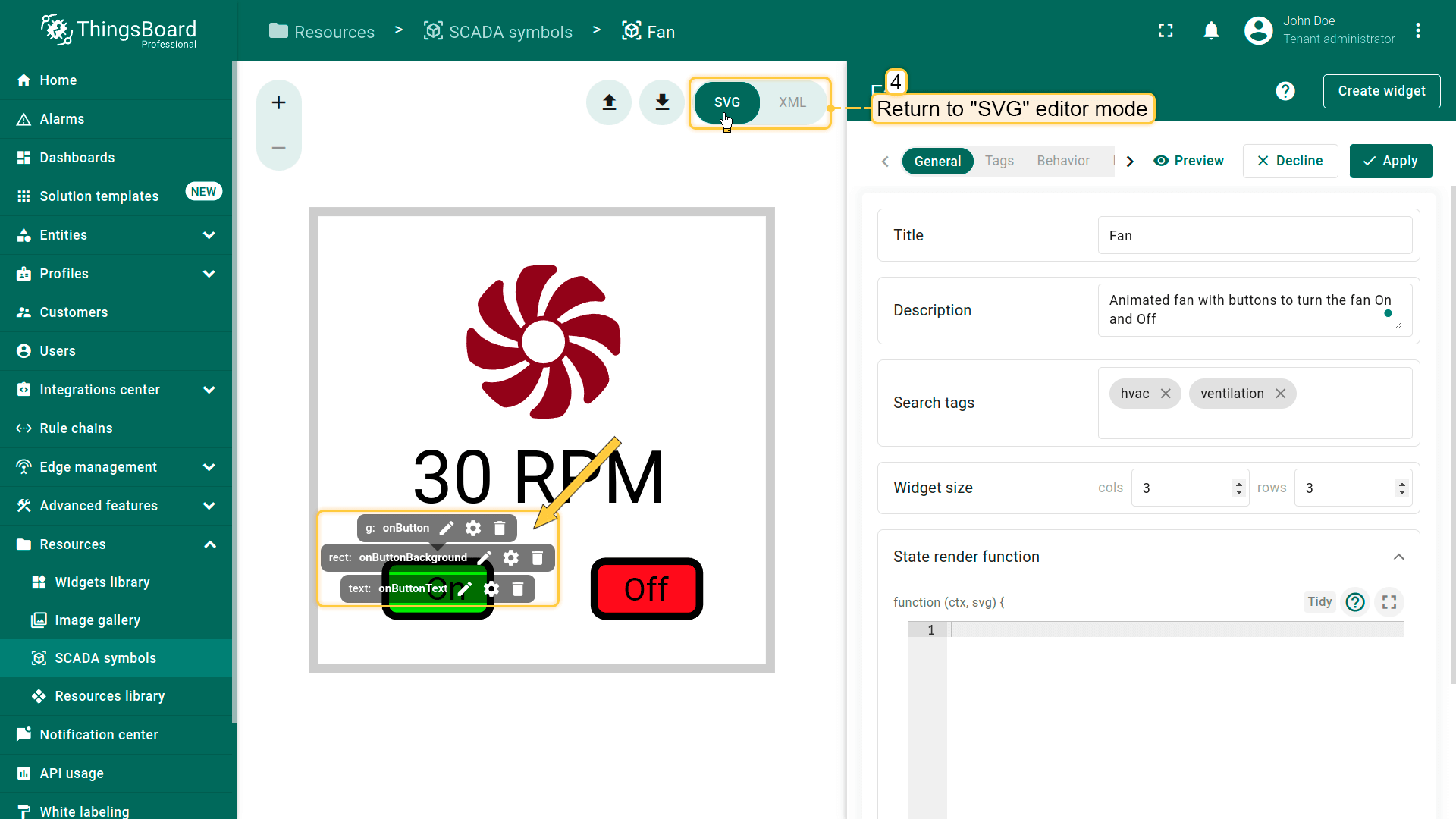

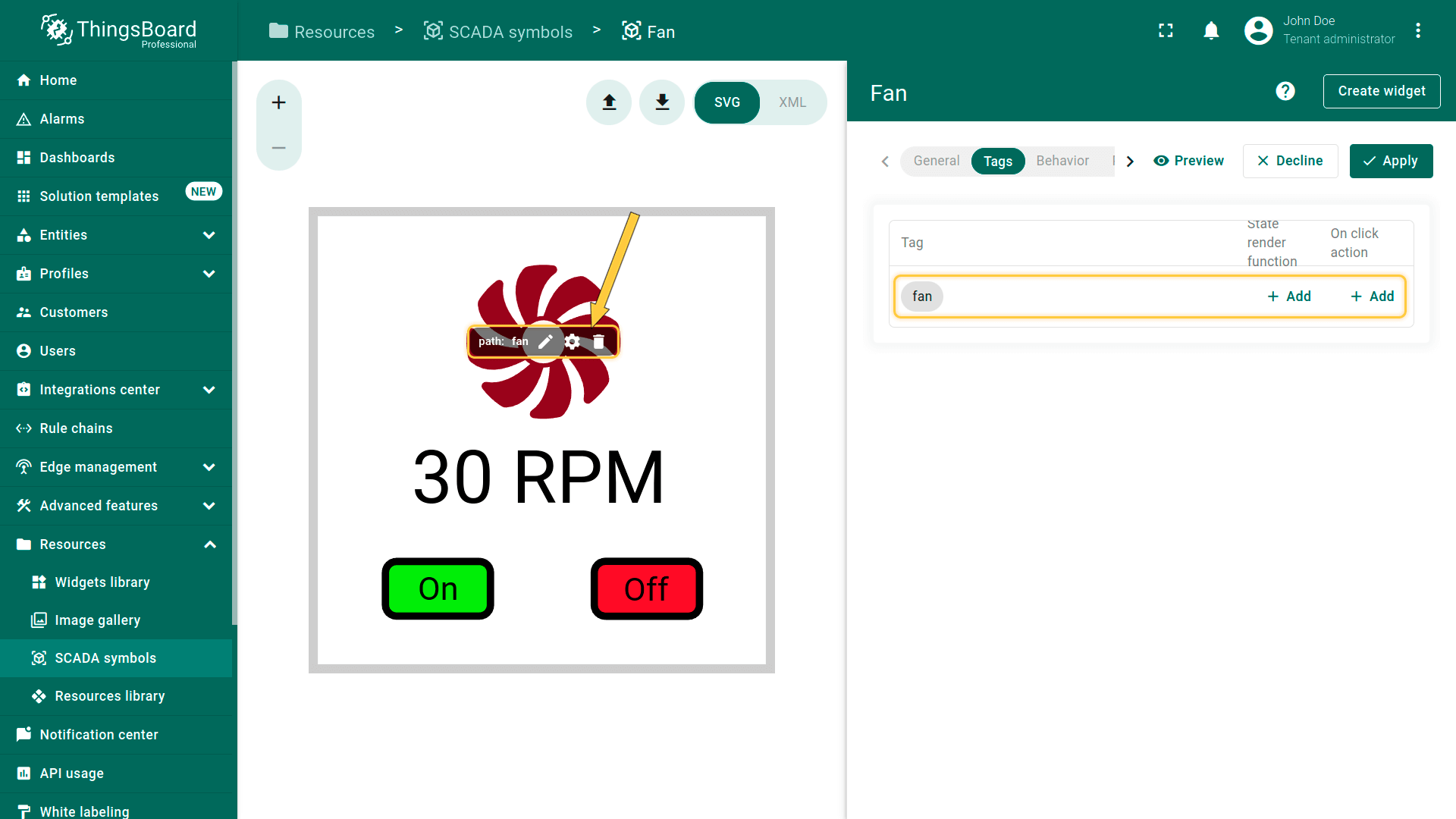

• 返回 “SVG” 编辑器模式。您将看到tag已添加到 “On” 按钮元素。

以下XML代码将为本示例添加所有必要的tag。

• 复制该XML代码：

1
2
3
4
5
6
7
8
9
<svg xmlns="http://www.w3.org/2000/svg" xmlns:tb="https://thingsboard.io/svg" width="100" height="100" version="1.1" viewBox="0 0 100 100">
<rect width="100" height="100" rx="0" fill="none" stroke="#ccc" stroke-width="2"></rect><path tb:tag="fan" d="M66.868 25.074a1.752 1.752 0 0 0-.645-1.072c-2.852-2.356-6.806-2.198-11.864.476-.33-.33-.688-.61-1.088-.85 3.486-3.127 6.663-4.44 9.533-3.939.846.148 1.431-.821.907-1.502a16.52 16.52 0 0 0-4.079-3.787 1.753 1.753 0 0 0-1.213-.302c-3.683.35-6.368 3.258-8.054 8.725-.467 0-.917.056-1.37.169.254-4.677 1.573-7.852 3.956-9.526.703-.494.431-1.593-.42-1.704a16.519 16.519 0 0 0-5.563.206 1.752 1.752 0 0 0-1.071.645c-2.357 2.852-2.199 6.806.475 11.864-.33.33-.61.688-.85 1.088-3.127-3.486-4.44-6.664-3.939-9.533.148-.846-.821-1.432-1.501-.907a16.517 16.517 0 0 0-3.788 4.079 1.753 1.753 0 0 0-.302 1.213c.35 3.683 3.259 6.368 8.726 8.054 0 .467.055.916.168 1.37-4.676-.254-7.851-1.573-9.526-3.956-.493-.703-1.593-.431-1.704.42a16.519 16.519 0 0 0 .207 5.563c.093.453.288.777.644 1.071 2.852 2.357 6.807 2.199 11.865-.475.33.33.687.61 1.087.85-3.486 3.127-6.663 4.44-9.532 3.939-.846-.148-1.432.821-.908 1.501a16.52 16.52 0 0 0 4.08 3.788c.386.255.752.346 1.213.302 3.683-.35 6.367-3.259 8.053-8.725a5.58 5.58 0 0 0 1.37-.17c-.254 4.677-1.572 7.853-3.956 9.527-.702.494-.431 1.593.42 1.704 1.89.245 3.696.178 5.563-.207a1.752 1.752 0 0 0 1.072-.644c2.356-2.852 2.198-6.806-.476-11.865.33-.33.61-.687.85-1.087 3.127 3.486 4.44 6.663 3.939 9.533-.148.845.821 1.431 1.501.907a16.518 16.518 0 0 0 3.788-4.08c.255-.386.346-.752.302-1.213-.35-3.683-3.259-6.367-8.725-8.053 0-.467-.056-.917-.169-1.37 4.676.254 7.852 1.572 9.526 3.956.494.702 1.593.431 1.704-.42.245-1.89.178-3.696-.206-5.563zm-16.503 8.103a4.706 4.706 0 1 1 0-9.412 4.706 4.706 0 0 1 0 9.412z" fill="#7d081e"></path><text tb:tag="rotationSpeedText" x="49.434" y="59.465" dominant-baseline="middle" fill="#000000" text-anchor="middle" xml:space="preserve"><tspan>30 RPM</tspan></text><g tb:tag="onButton" transform="matrix(1.61104 0 0 1.60957 -72.338 -20.652)">
    <rect tb:tag="onButtonBackground" x="54.702" y="60.372" width="14.263" height="7.426" rx="1.5" fill="#12ed19" stroke="#000"></rect>
    <text tb:tag="onButtonText" x="61.856" y="64.491" dominant-baseline="middle" fill="#000000" font-family="Roboto" font-size="4.446" stroke-width=".741" text-anchor="middle" xml:space="preserve"><tspan stroke-width=".741">On</tspan></text>
  </g><g tb:tag="offButton" transform="matrix(1.61253 0 0 1.61566 -58.441 -20.942)">
    <rect tb:tag="offButtonBackground" x="74.367" y="60.311" width="14.263" height="7.426" rx="1.5" fill="#ed121f" stroke="#000"></rect>
    <text tb:tag="offButtonText" x="81.366" y="64.518" dominant-baseline="middle" fill="#000000" font-family="Roboto" font-size="4.446" stroke-width=".741" text-anchor="middle" xml:space="preserve"><tspan stroke-width=".741">Off</tspan></text>
  </g>
</svg>

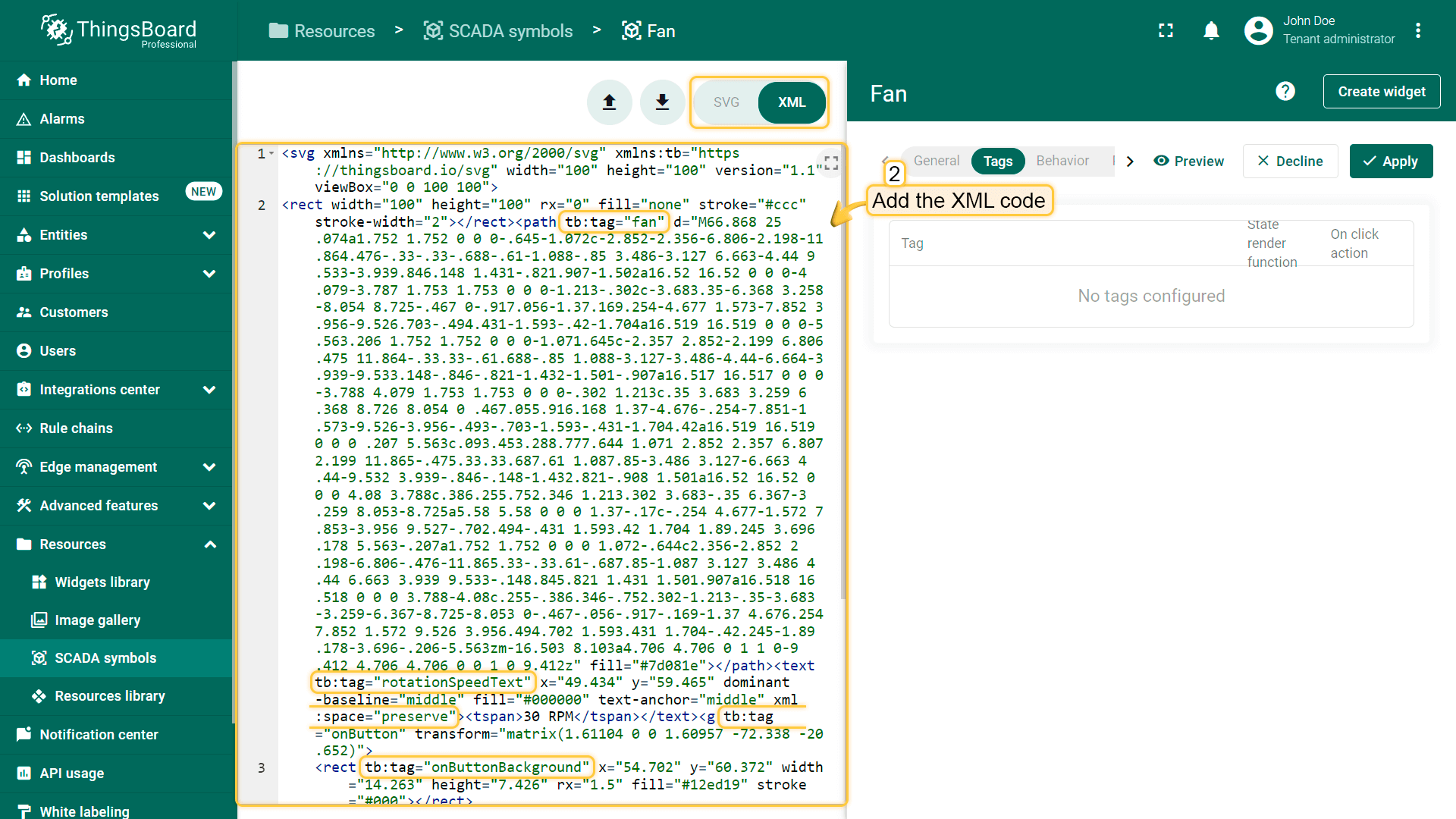

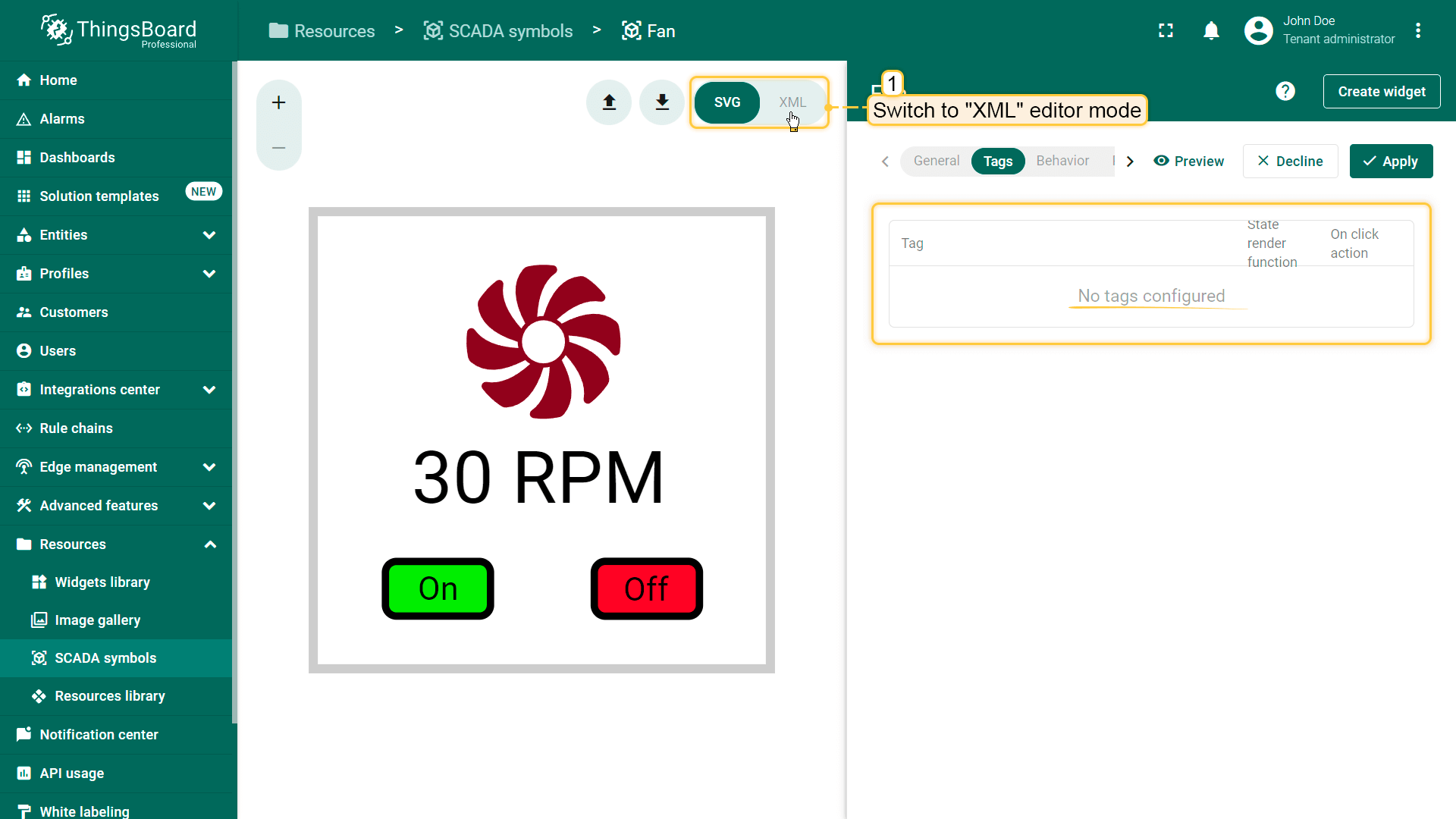

• 进入 “XML” 编辑器模式；
• 在对应窗口粘贴复制的代码；

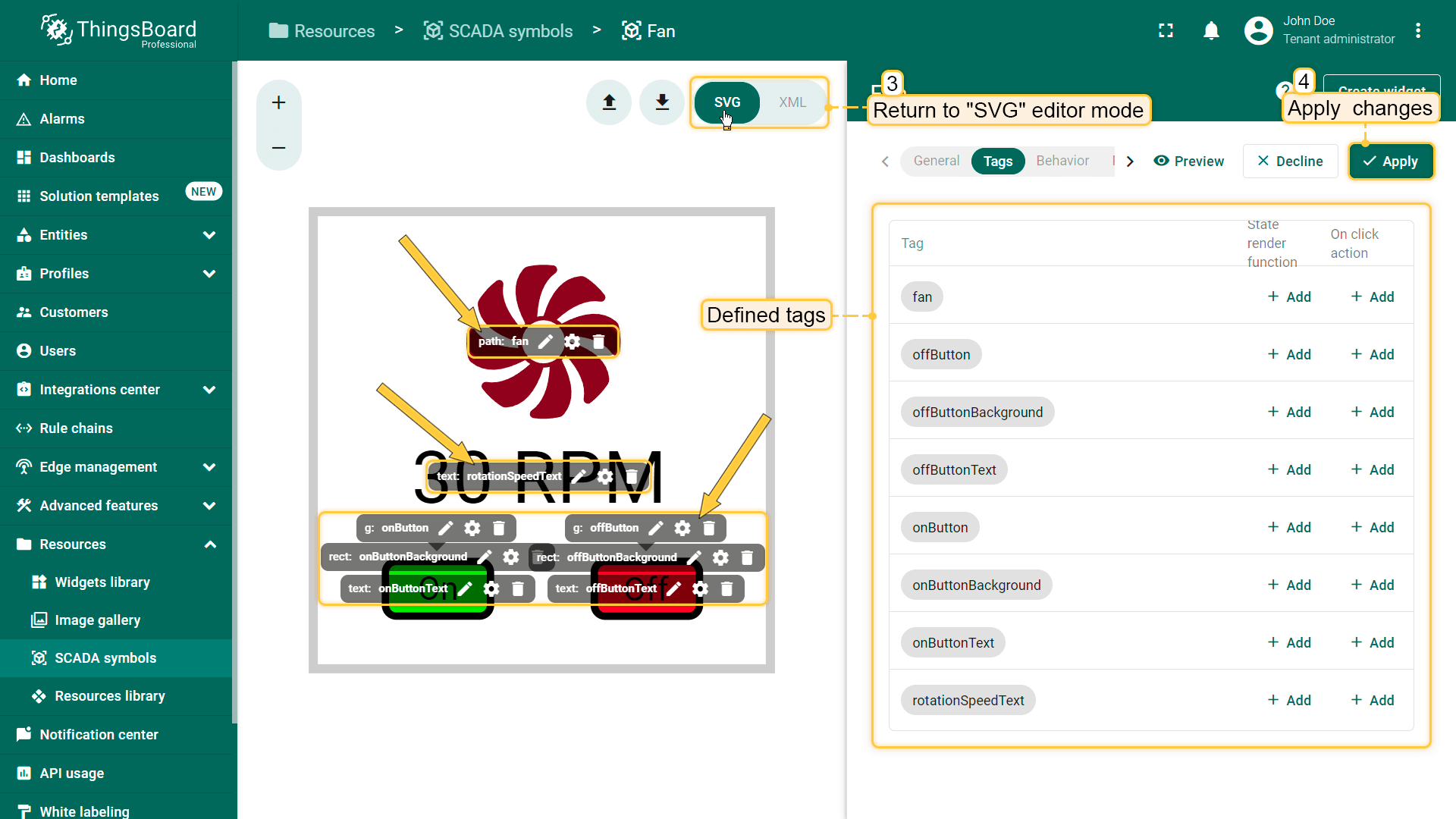

• 返回 “SVG” 编辑器模式。您可看到已定义的tag。随后应用更改。

标签操作

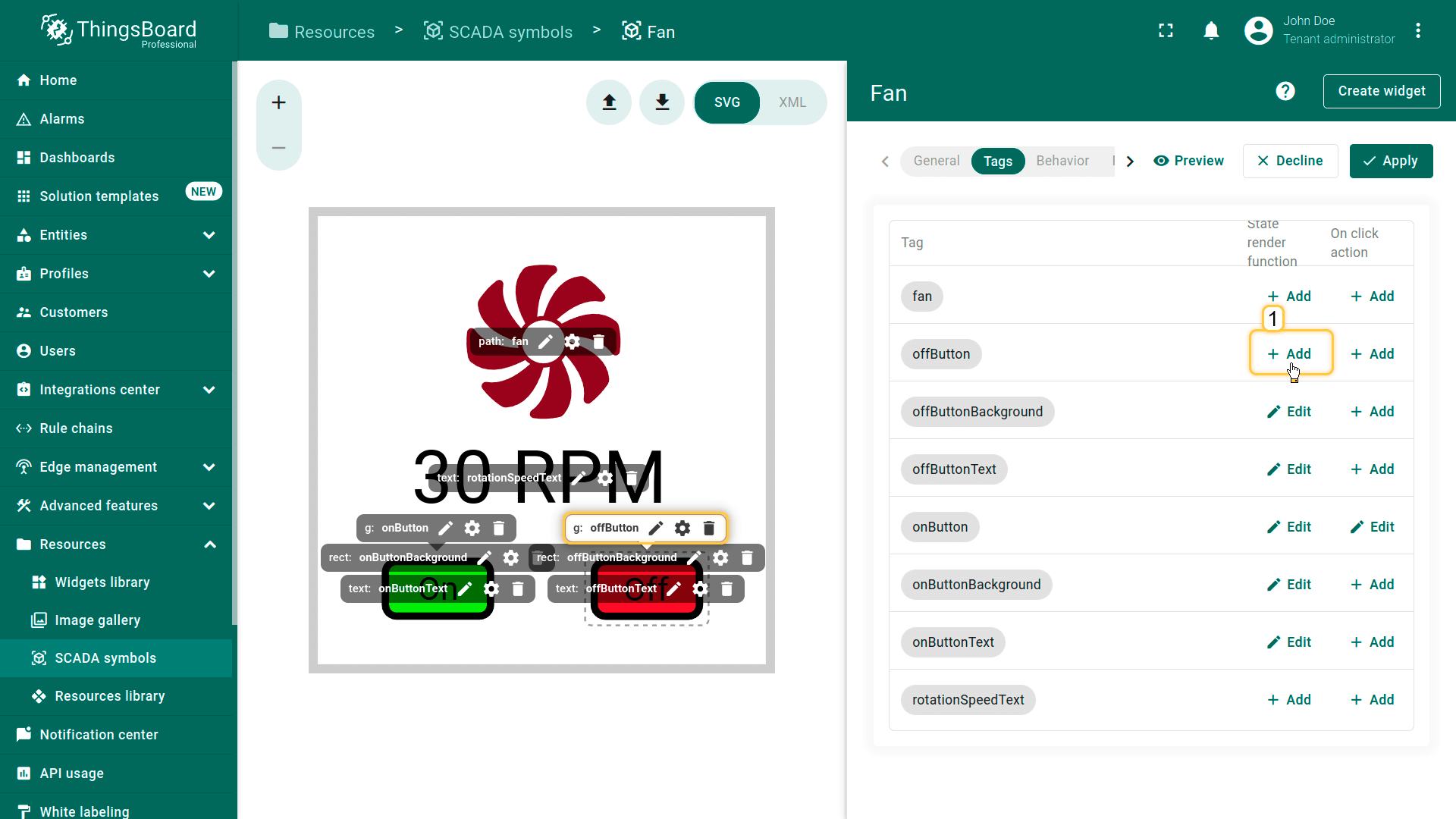

您可更新tag、添加状态渲染函数、分配点击动作，或使用相应tag图标删除tag。

更新tag

• Hover over the tag and click the "Update tag" icon;
• Change the tag name and click "Apply".

Tag设置

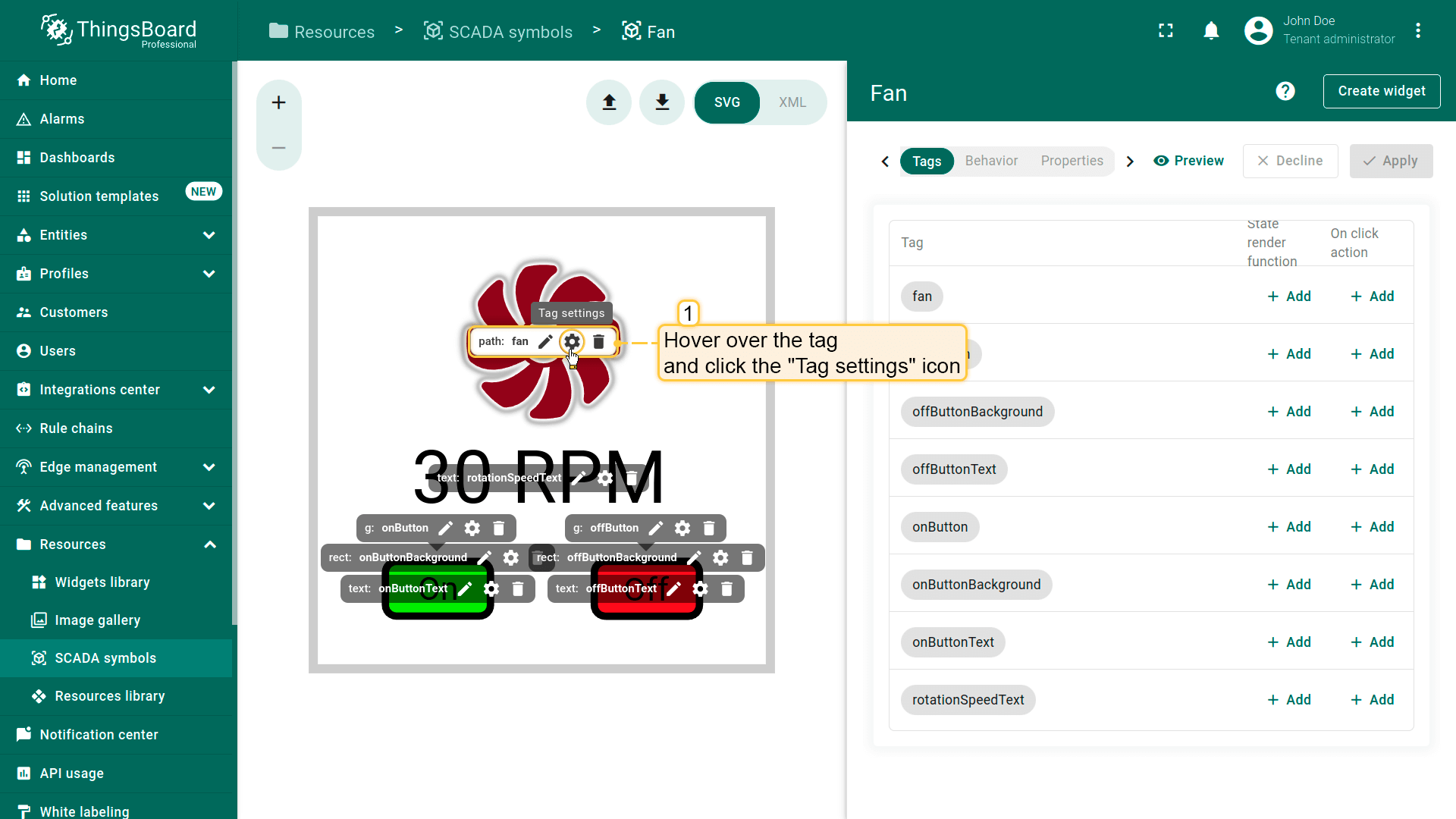

• 将鼠标悬停在tag上，然后点击 “Tag settings” 图标；

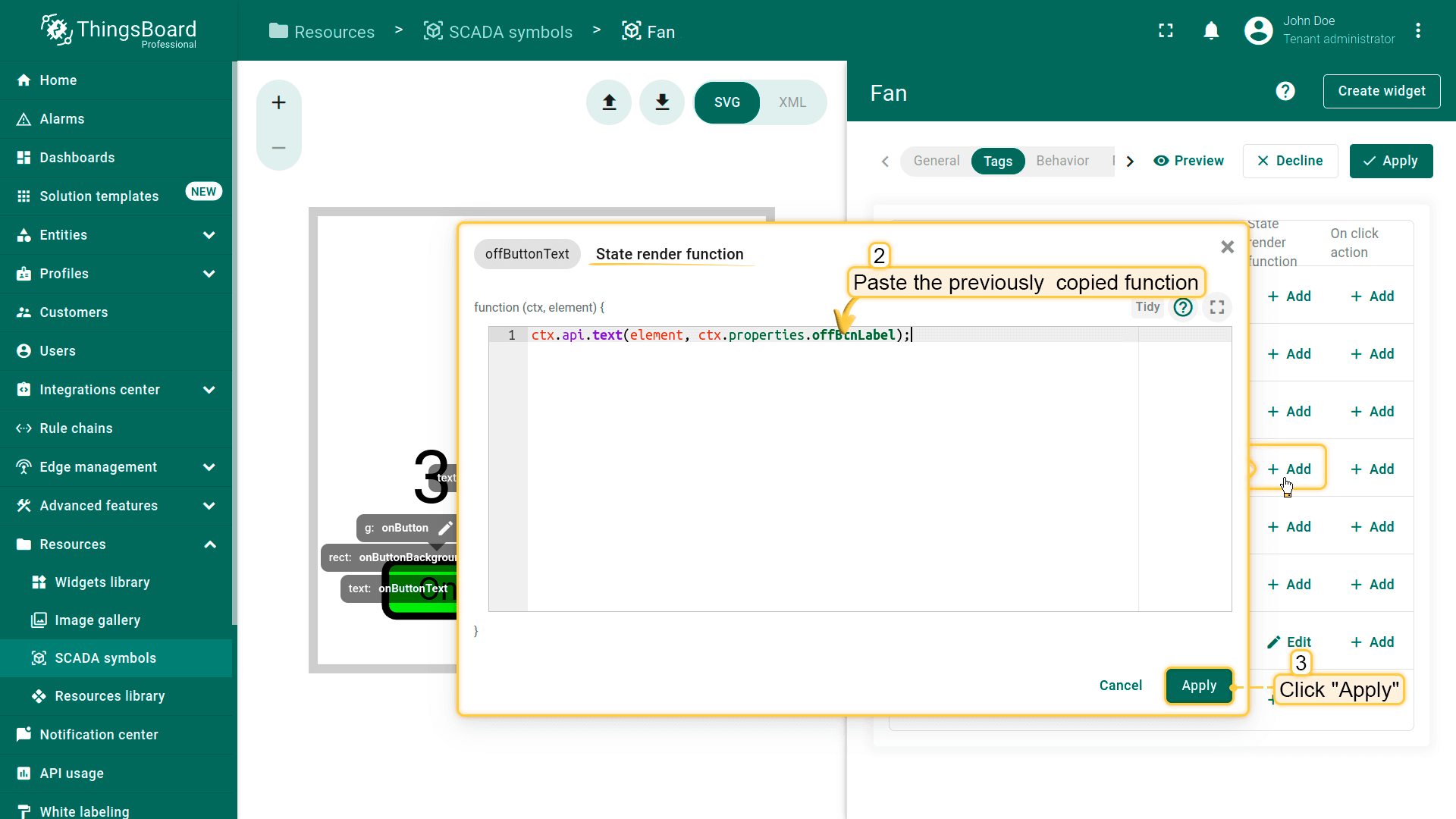

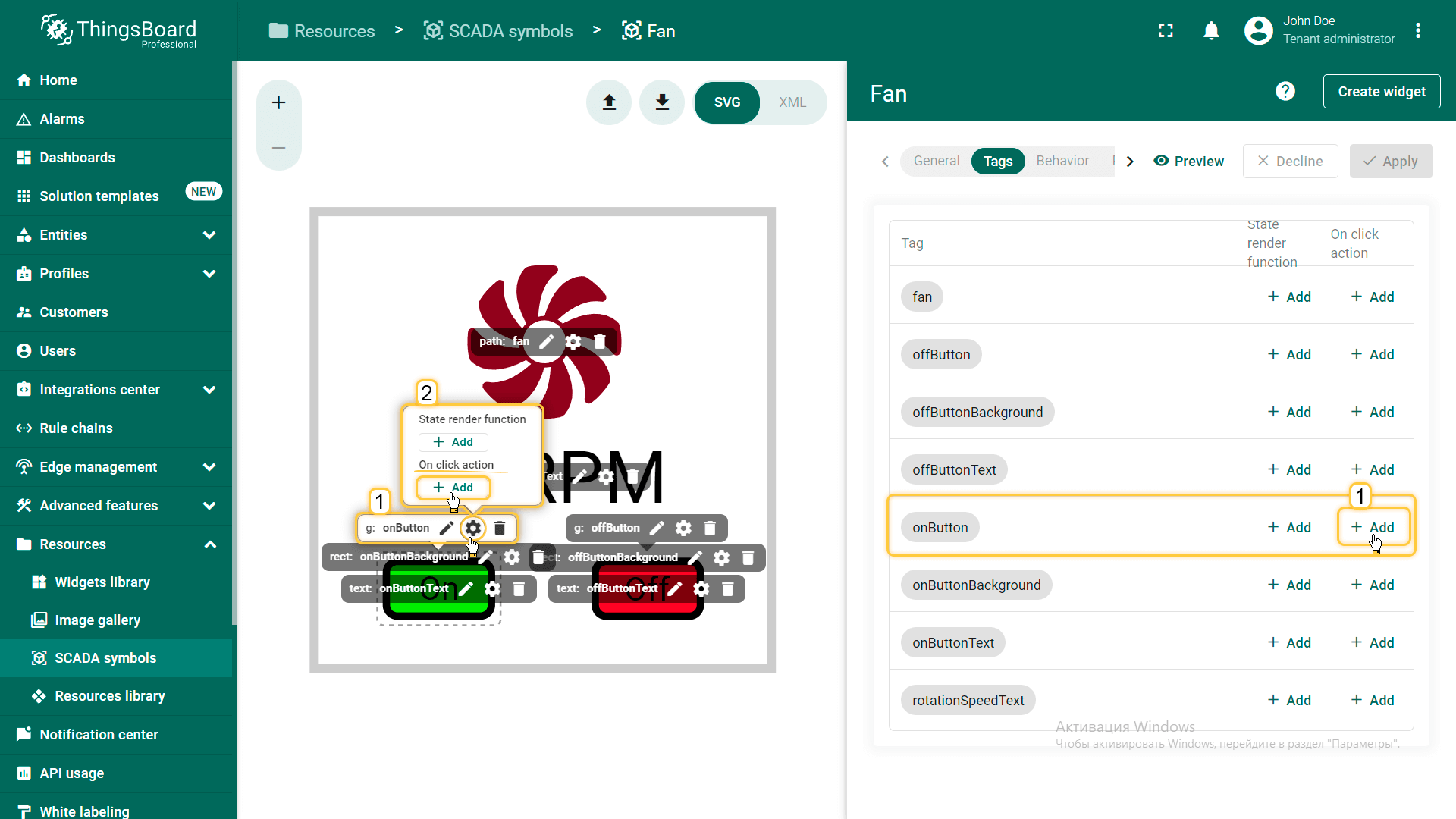

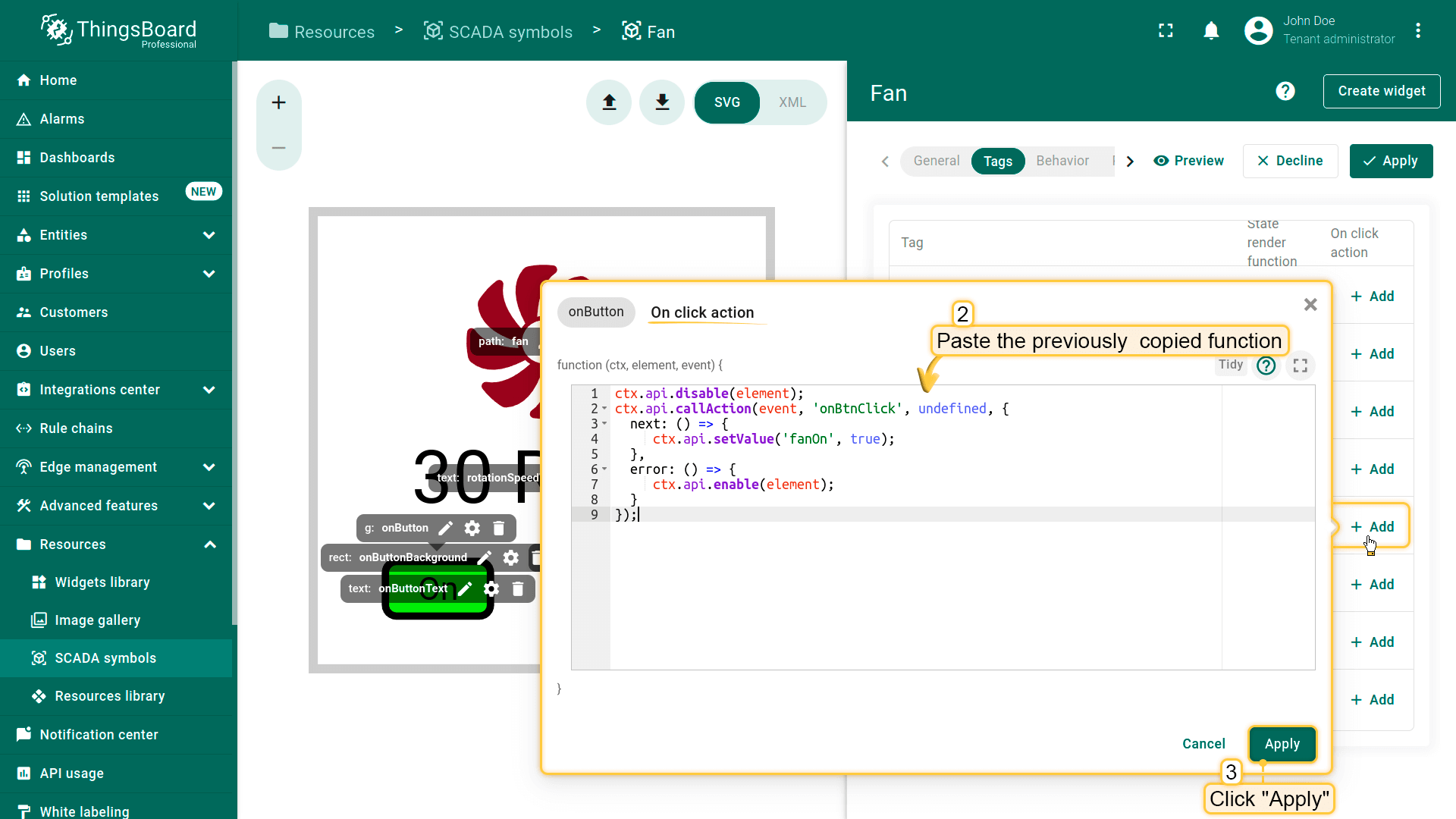

• 在弹出菜单中，可为每个tag分配两类函数：”状态渲染函数” 和 “点击动作”。我们会在 “Tag configurations” 章节中详细说明。

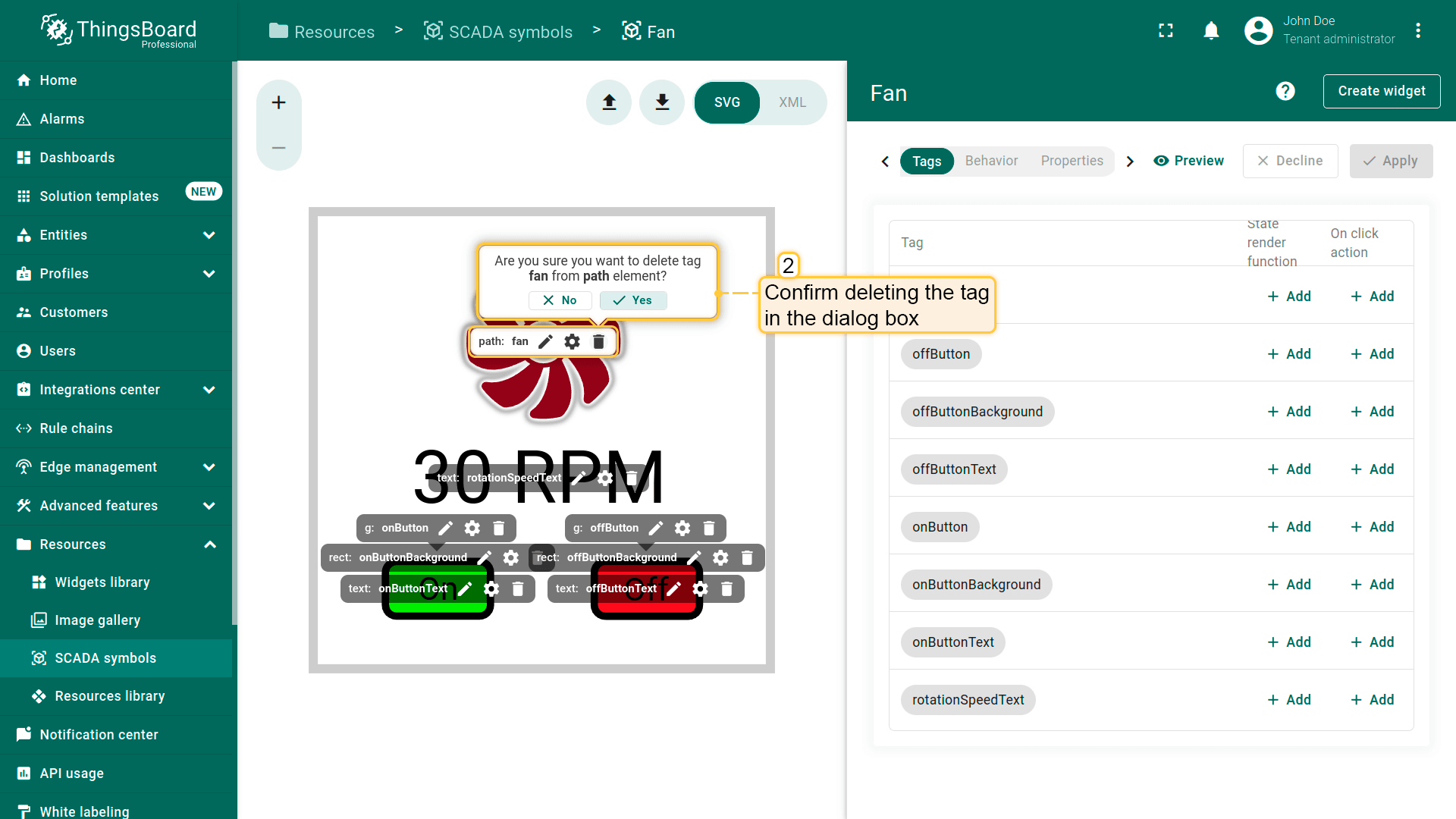

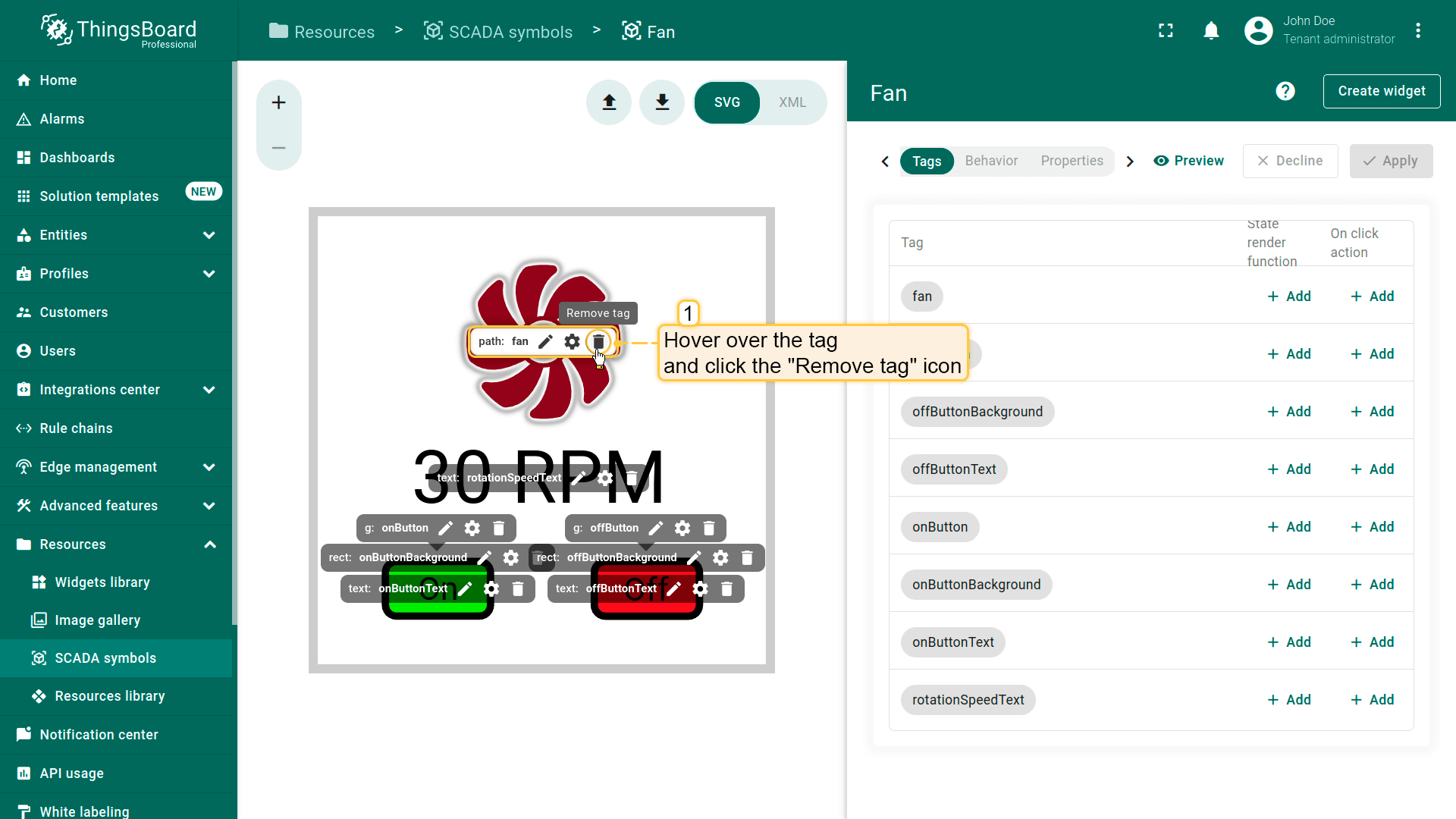

删除tag

• Hover over the tag and click the "Remove tag" icon;
• Confirm deleting the tag in the dialog box.

第4步：behavior项

behavior项使最终用户能够配置部件与平台之间的交互。 定义完成后，这些项会出现在部件的最终用户配置中，形成Behavior面板。 例如，您可以设置决定风扇状态（”On”/”Off”）的数据来源，并指定点击 “On” 和 “Off” 按钮时触发的动作。

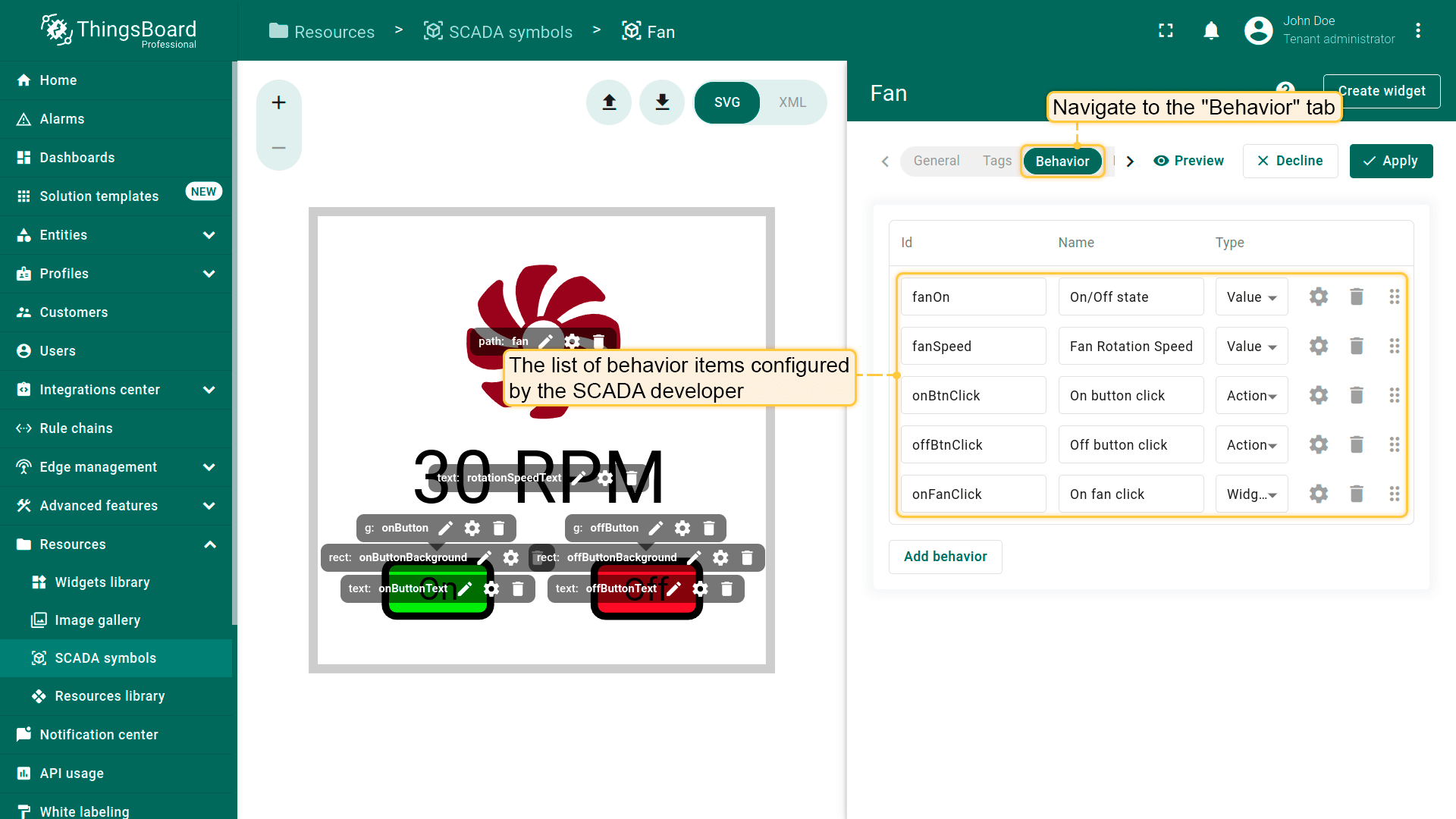

下方图库包含两张图片：一张展示SCADA开发者配置的behavior项列表，另一张展示这些项在最终用户部件配置中的对应元素。

添加behavior

下面介绍如何配置behavior项。每个项都包含以下通用字段：

• Id - 在 ScadaSymbolContext 中引用该项的标识符；
• Name - 用于生成最终用户配置元素的标签；
• Hint - 显示在最终用户配置元素中的提示信息，用于辅助使用；
• Group title - 用于在 “Behavior” 配置面板中组织配置元素的分组标题；
• Type - 字段类型可为 “Value”、”Action” 或 “Widget action”，下文将分别说明；
• Default settings - 提供给最终用户的默认预设配置。

要为SCADA symbol添加新的behavior项，请执行以下操作：

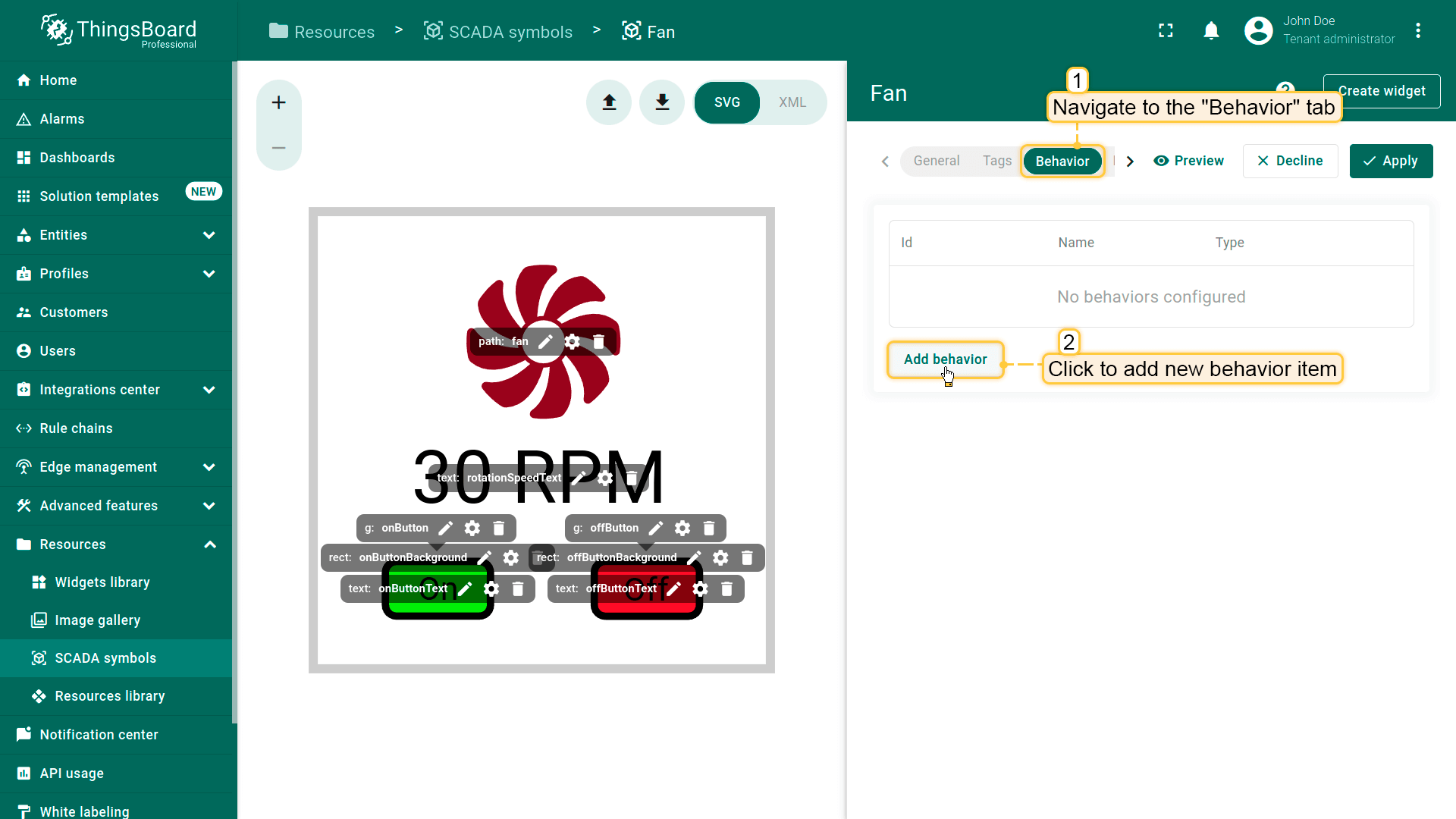

• Navigate to the "Behavior" tab and click the "Add behavior" button;
• Fill in the required fields and click "Add".

“Name”、”Hint”、”Group title” 等字段支持通过 i18n 标签实现国际化，例如：{i18n:scada.fan.turn-on}。有关自定义翻译配置，请参见 Localization。

behavior类型

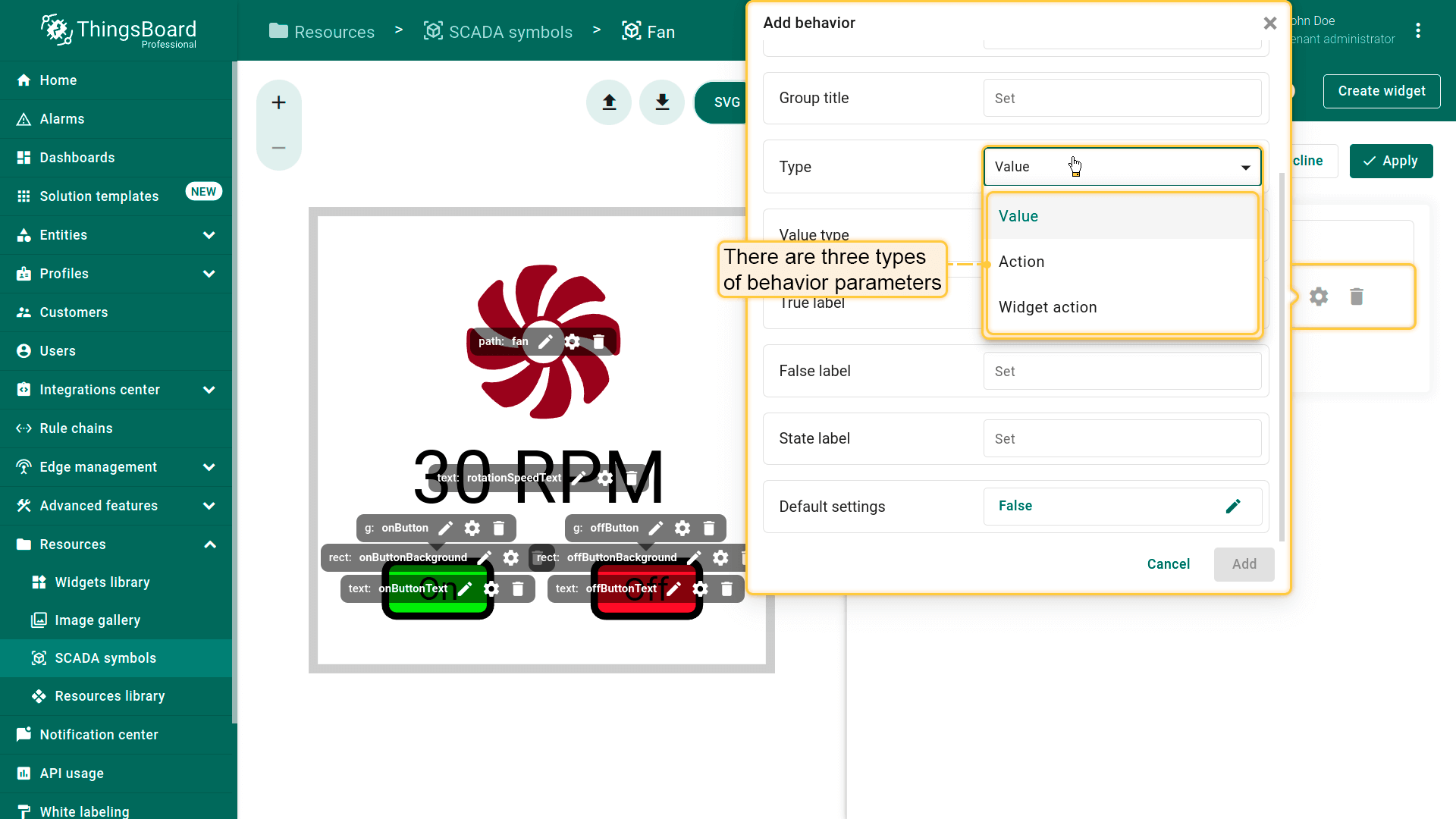

behavior参数列表由所选SCADA symbol决定，并完全由symbol作者控制。behavior参数共有三种类型：”Value”、”Action”和”Widget action”。

• “Value” 参数通常控制symbol的可视表现，并会基于接收值随时间变化；
• “Action” 参数定义在特定事件发生时对目标实体执行的动作；
• “Widget action” 参数定义用户点击SCADA symbol组件时触发的动作。

Value类型

Value类型behavior项会将平台数据拉取到 ScadaSymbolContext 中，可视作变量。 这些变量通常会随目标device的属性或时序数据变化，并用于定义各tag的状态渲染函数。

用于获取值的动作共有六种：

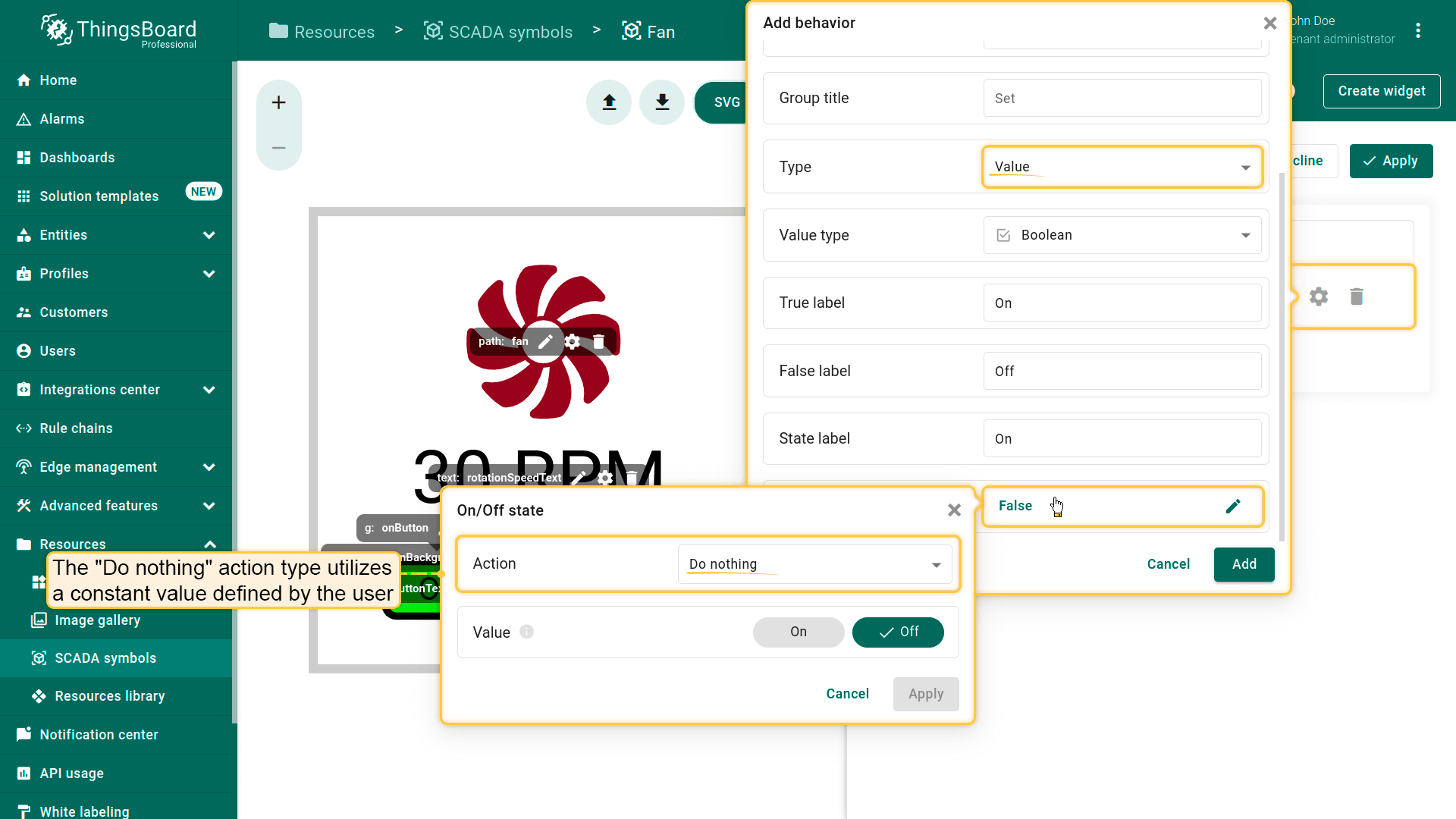

• Do nothing 动作类型使用用户定义的常量值。

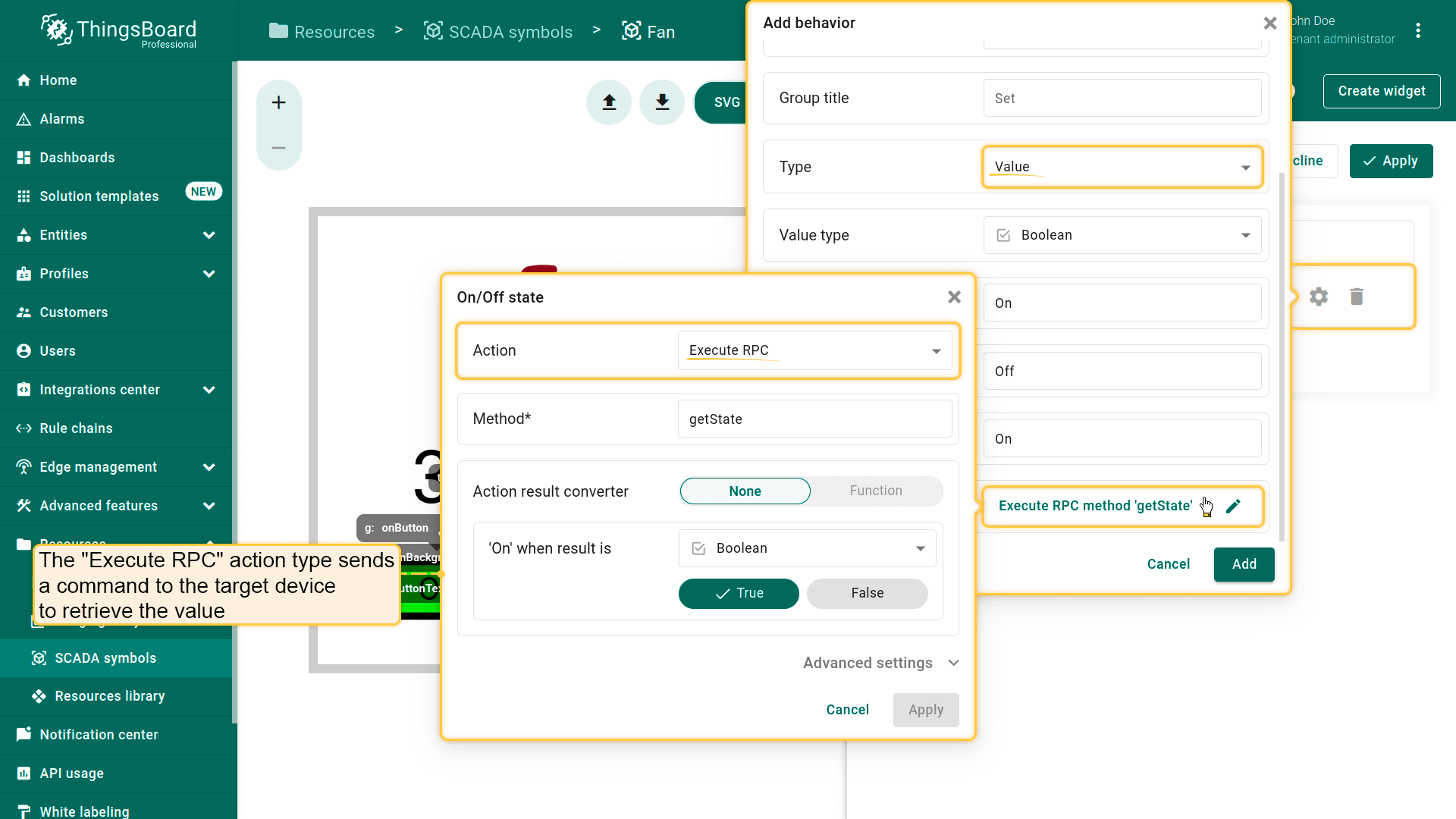

• Execute RPC 动作类型向目标device发送命令以获取值。该值会在部件创建时解析一次。

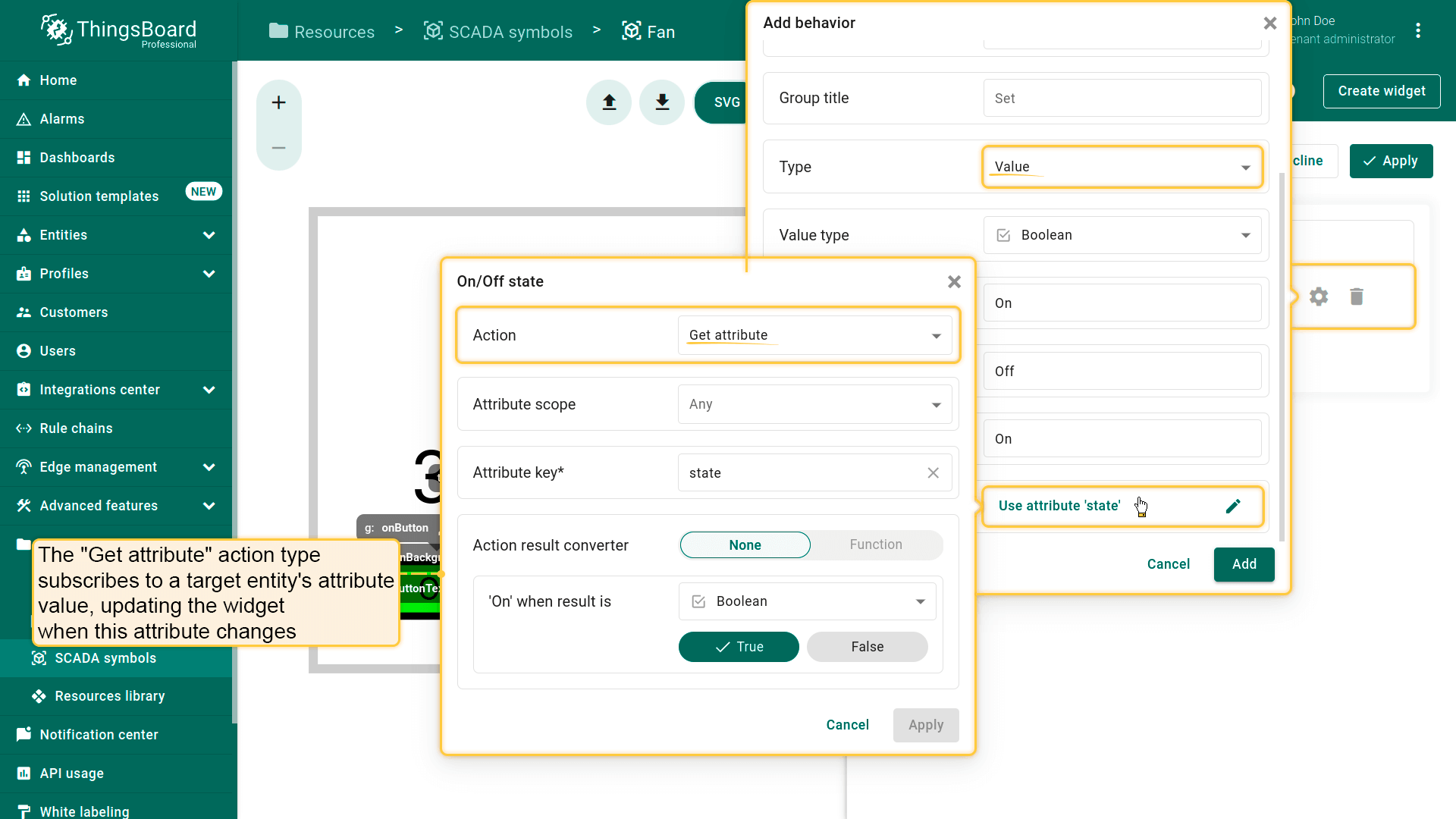

• Get attribute 动作类型订阅目标实体的属性值，当属性变化时更新部件。

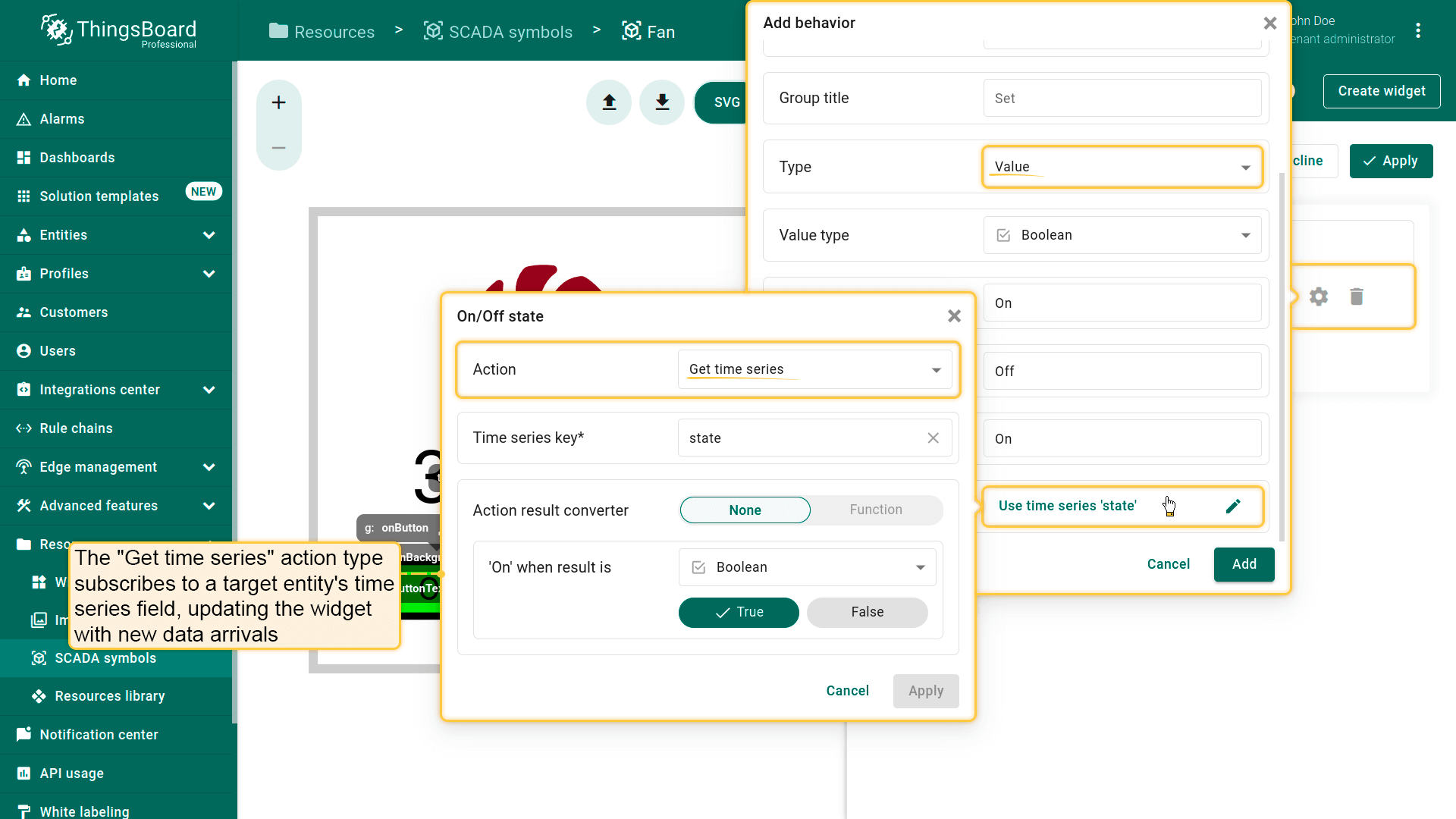

• Get time series 动作类型订阅目标实体的时序字段，收到新数据时更新部件。

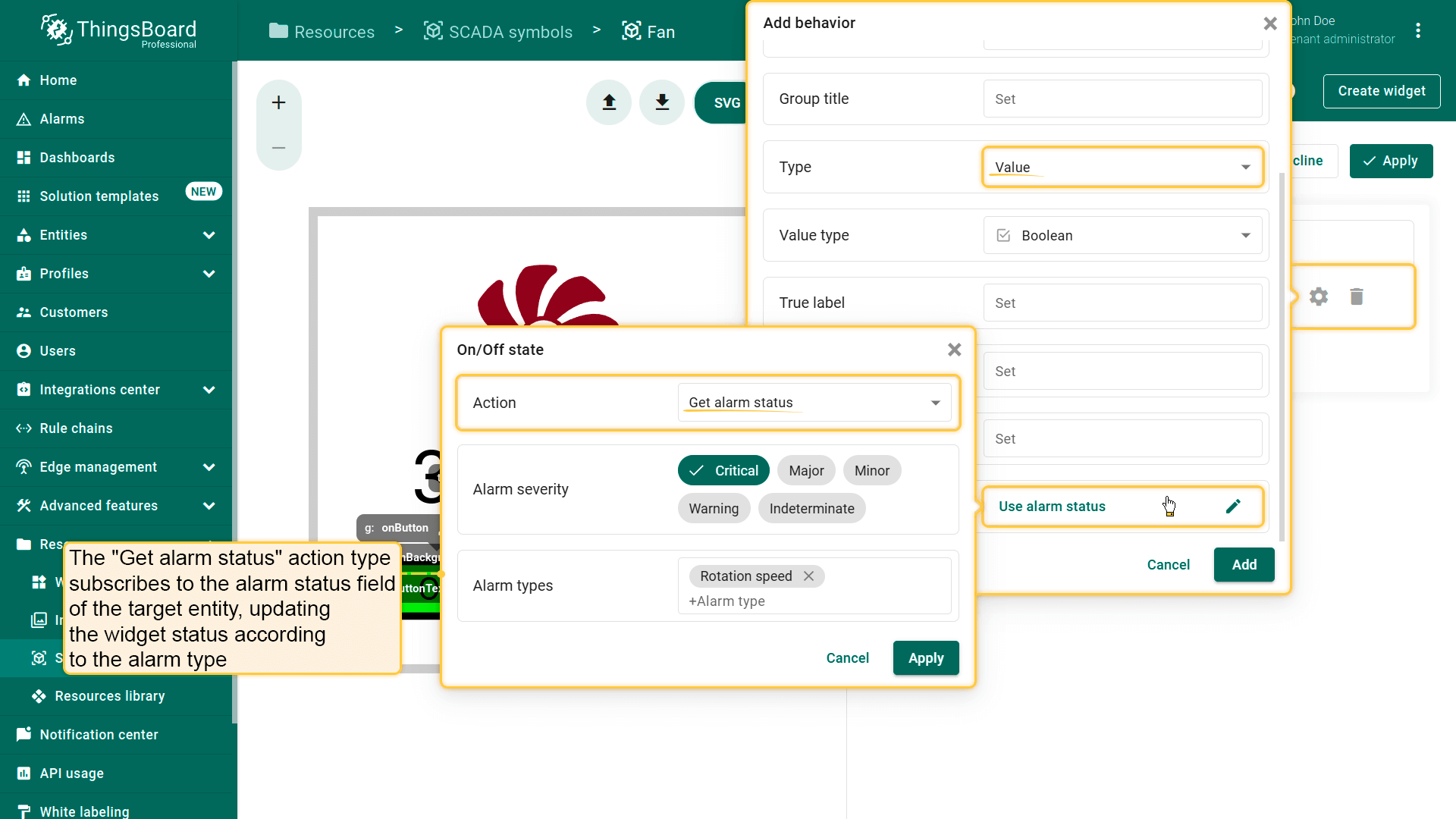

• Get alarm status 动作类型订阅目标实体的告警状态字段，并根据告警类型更新部件状态。

• Get dashboard state 动作类型使用当前dashboard状态名称，适用于与device状态无关的特定场景。

Action类型

Action类型behavior项用于定义特定事件发生时对目标device执行的动作，通常在为tag定义点击动作时通过 ScadaSymbolContext 触发。

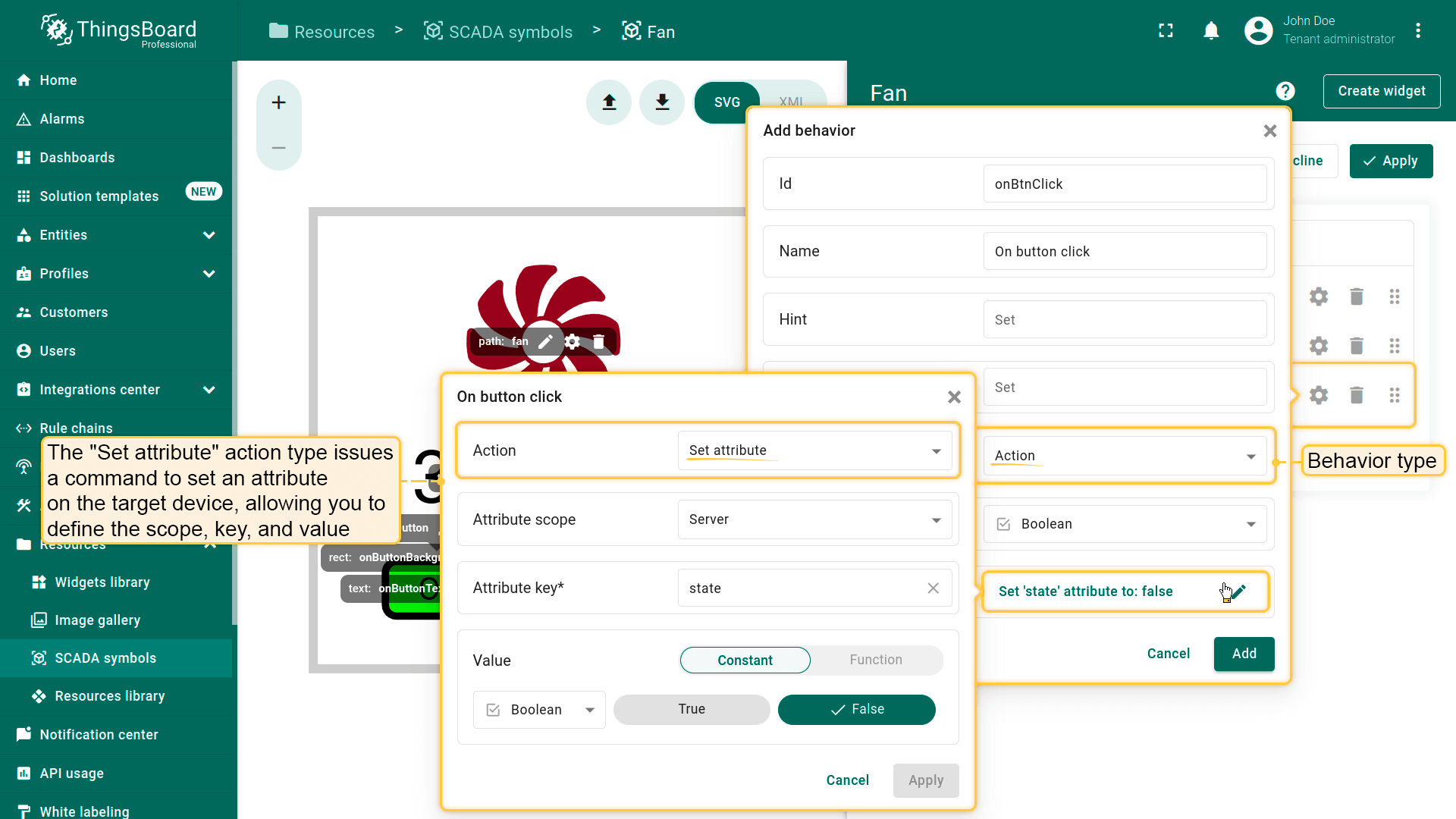

平台支持三类与目标实体交互的动作：

• Execute RPC 向目标device发送命令。您可指定命令的方法和参数。

• Set attribute 动作类型下发设置目标device属性的命令，您可定义scope、key和value。

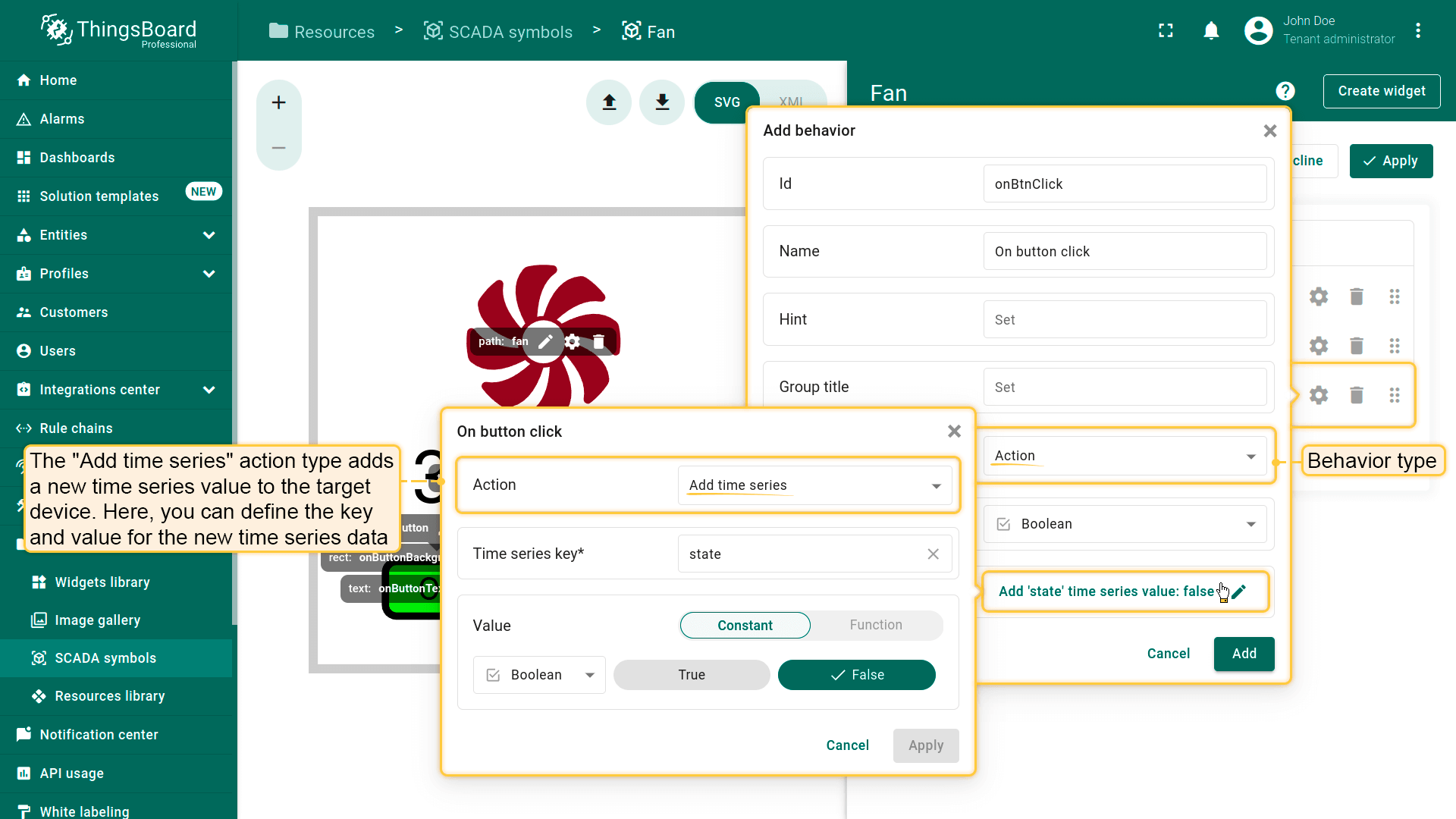

• Add time series 动作类型向目标device新增一条时序值。您可定义新时序数据的key和value。

Widget action类型

Widget action类型behavior项与 Action 类型behavior项类似，但用于触发与当前dashboard部件相关的动作，而不是针对目标device。 可用的widget动作详见 Widget Actions文档。

值类型

“Value” 和 “Action” 类型behavior项支持 “String”、”Integer”、”Double”、”Boolean”、”JSON” 等多种值类型，每种类型都有对应的配置参数。

为本SCADA symbol添加新的Value类型behavior项

下面为本SCADA symbol创建新的Value类型behavior项：

1.使用 “fanOn” 共享属性：

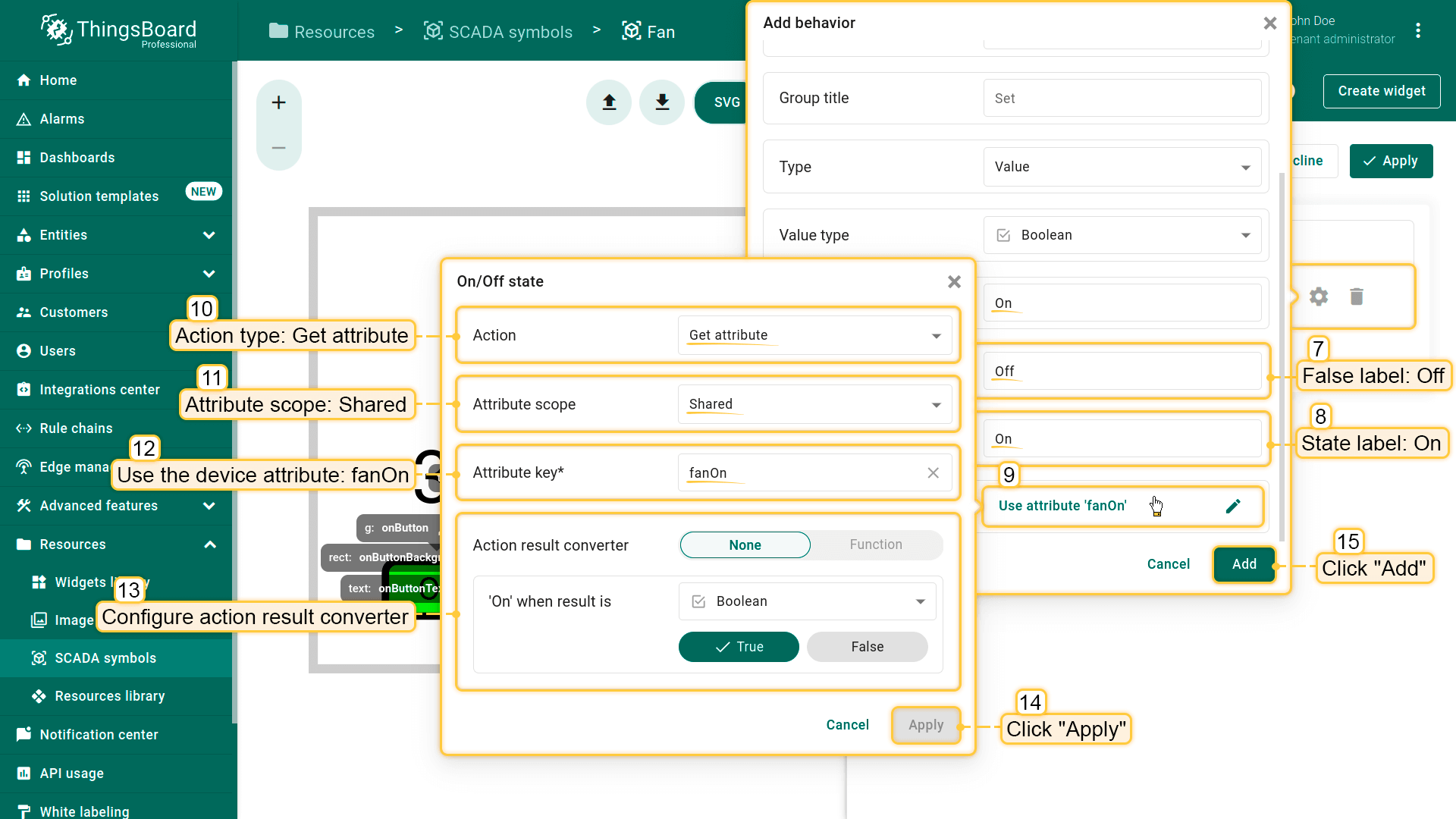

• Id: fanOn
• Name: 开/关状态
• Type: Value
• Value type: Boolean（true 表示风扇开启，false 表示风扇关闭）
• True label: On
• False label: Off
• State label: On
• Default settings:
  • Action: Get attribute
  • Attribute scope: Shared
  • Attribute key: fanOn

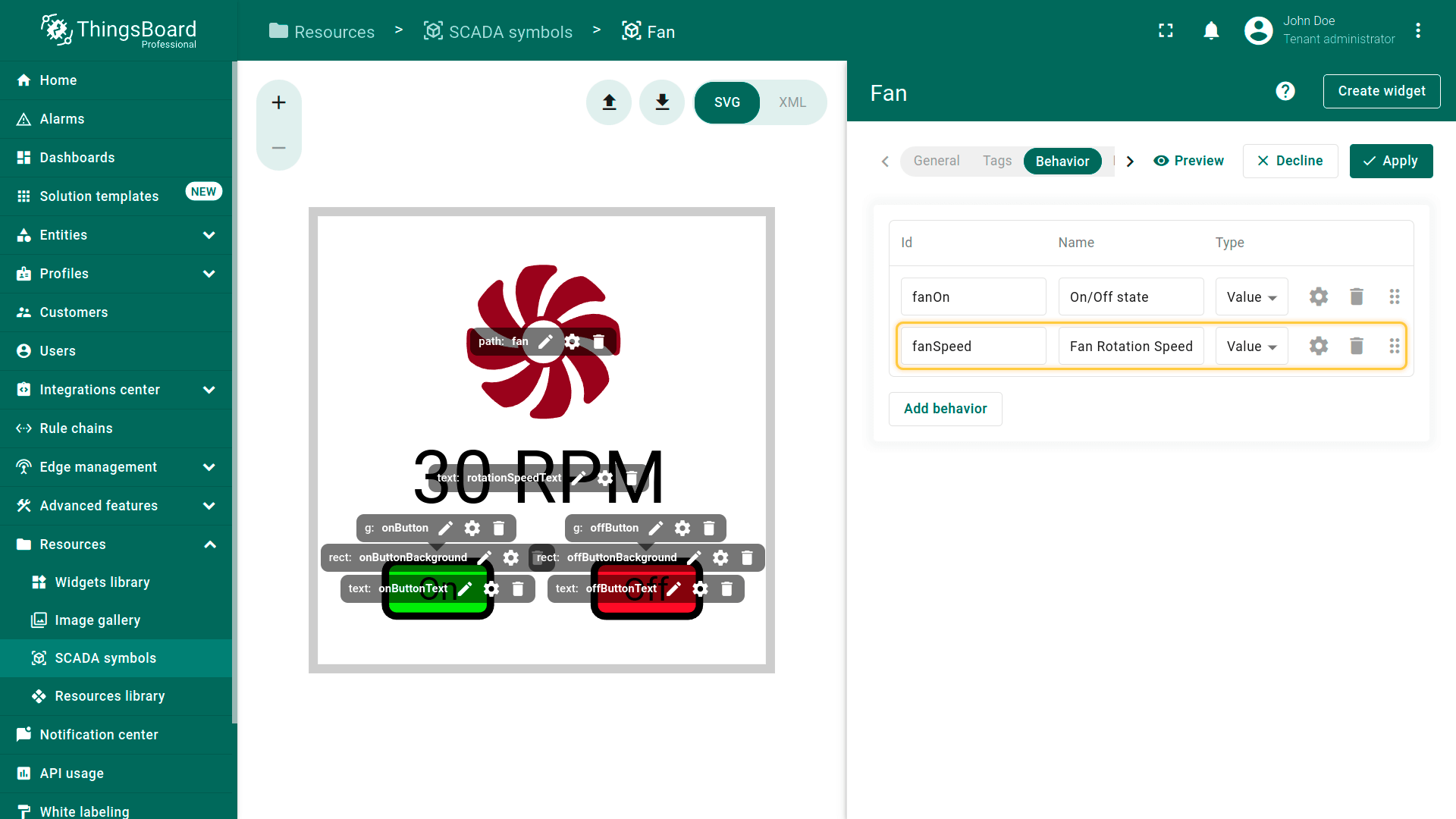

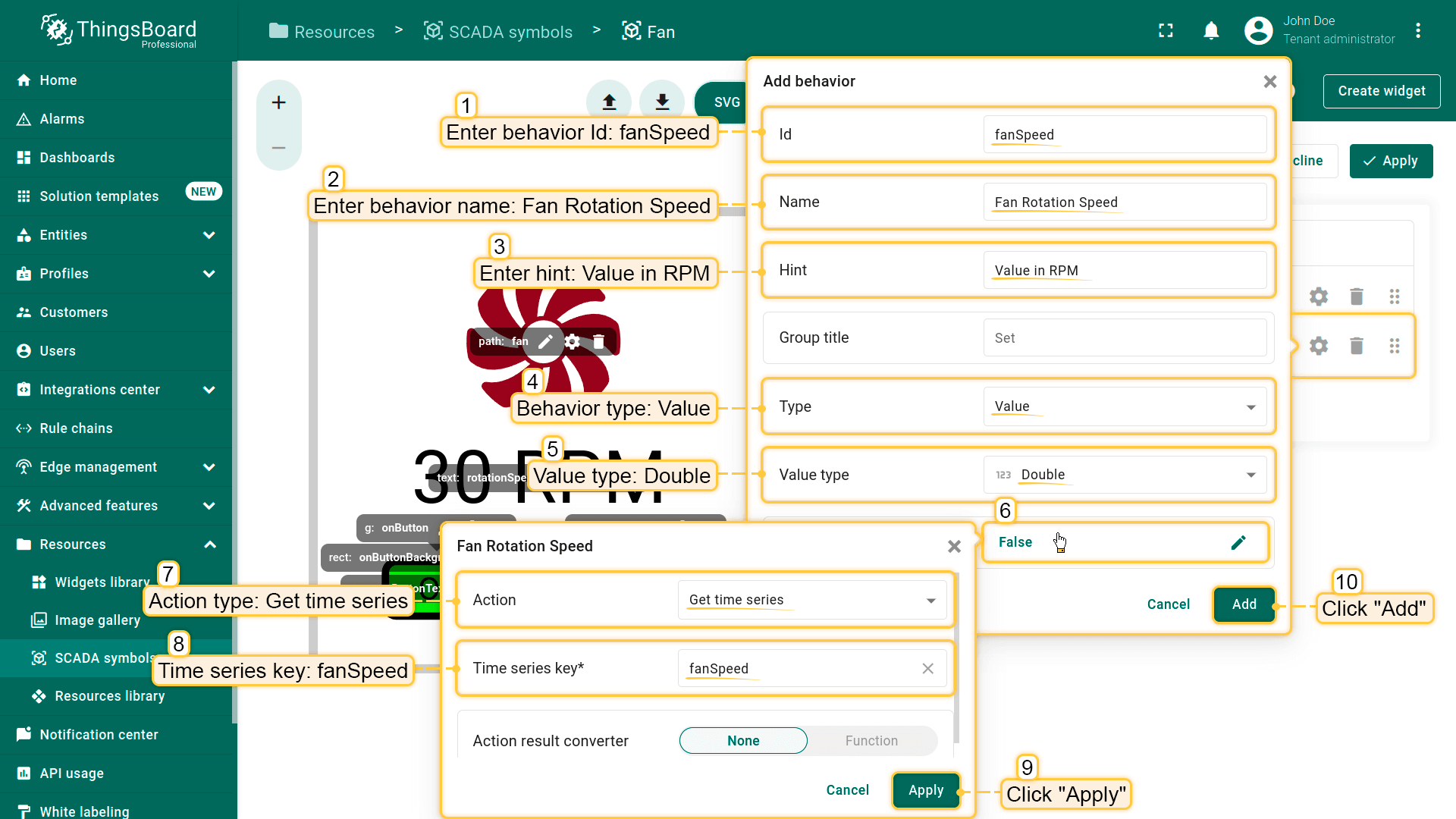

2.订阅目标device的时序key “fanSpeed“：

• Id: fanSpeed
• Name: Fan rotation Speed
• Hint: 单位为RPM
• Type: Value
• Value type: Double（数值单位为RPM）
• Default settings:
  • Action: Get time series
  • Time series key: fanSpeed

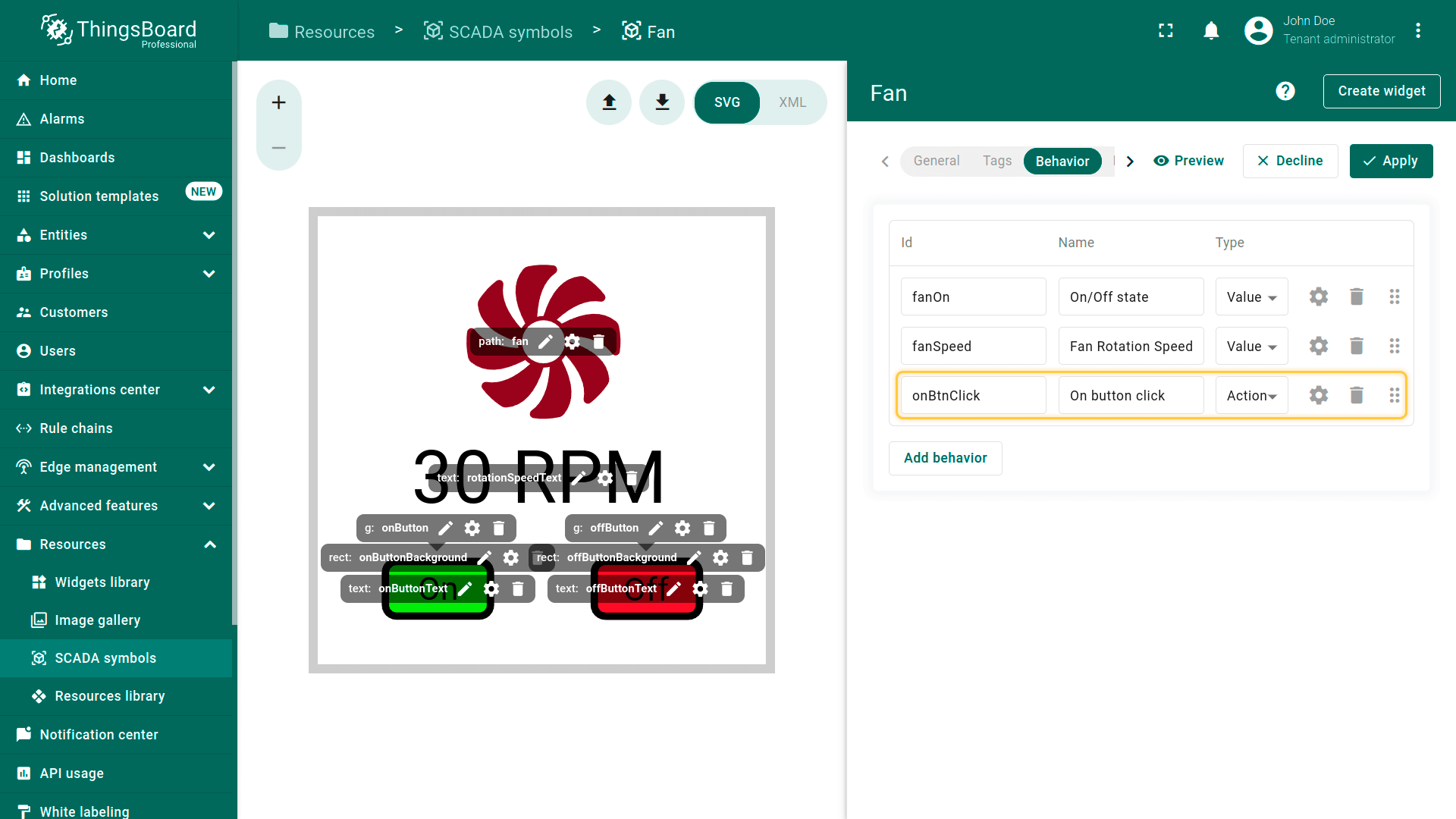

下面为用户与 “On”、”Off” 按钮的交互配置新的Action类型behavior项：

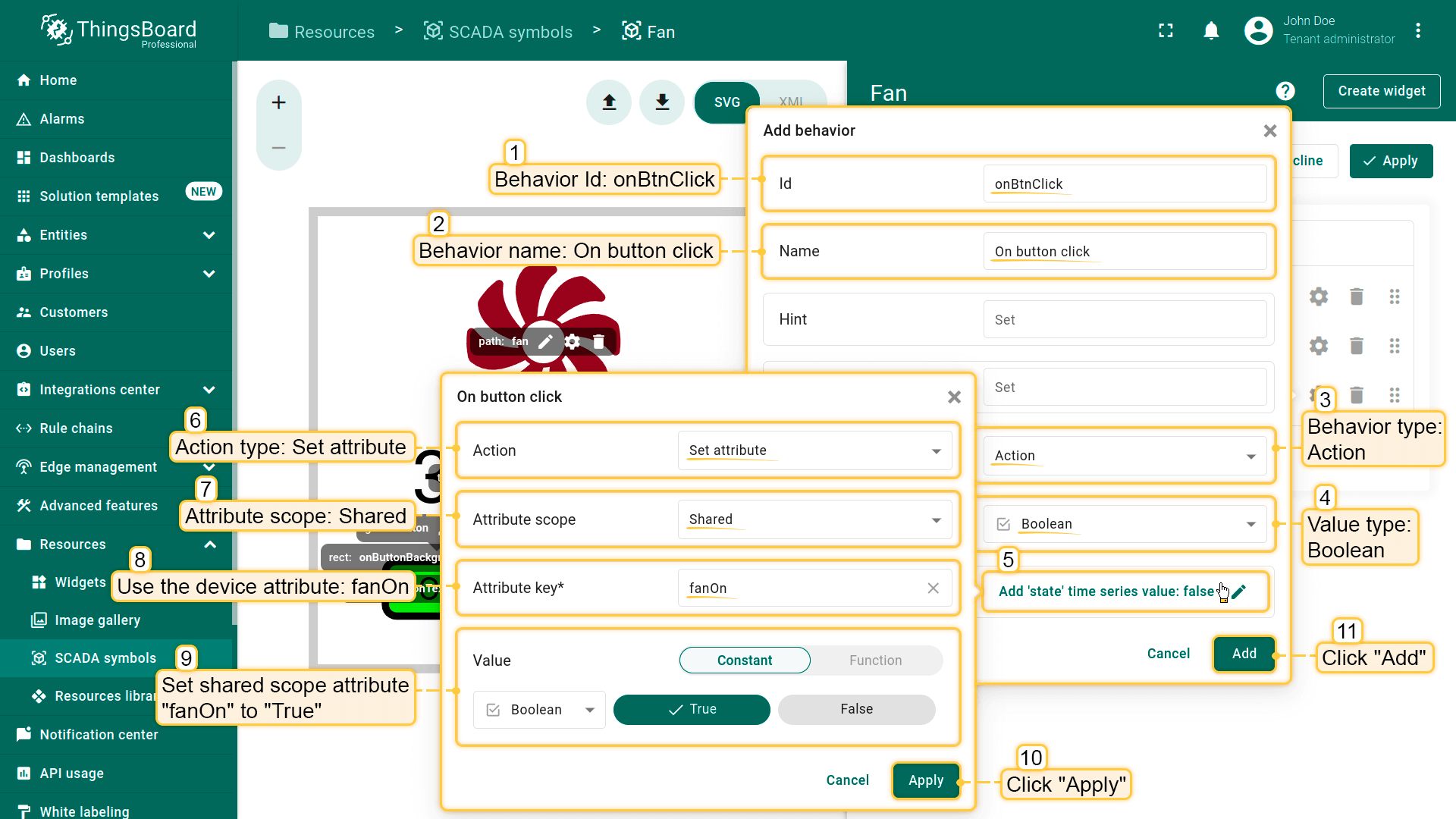

1.配置点击 “On” 按钮时的动作：将共享作用域属性 “fanOn” 设置为 “True“：

• Id: onBtnClick
• Name: 点击On按钮
• Type: Action
• Value type: Boolean
• Default settings:
  • Action: Set attribute
  • Attribute scope: Shared
  • Attribute key: fanOn
  • Value: True

2.配置点击 “Off” 按钮时的动作：将共享作用域属性 “fanOn” 设置为 “False“：

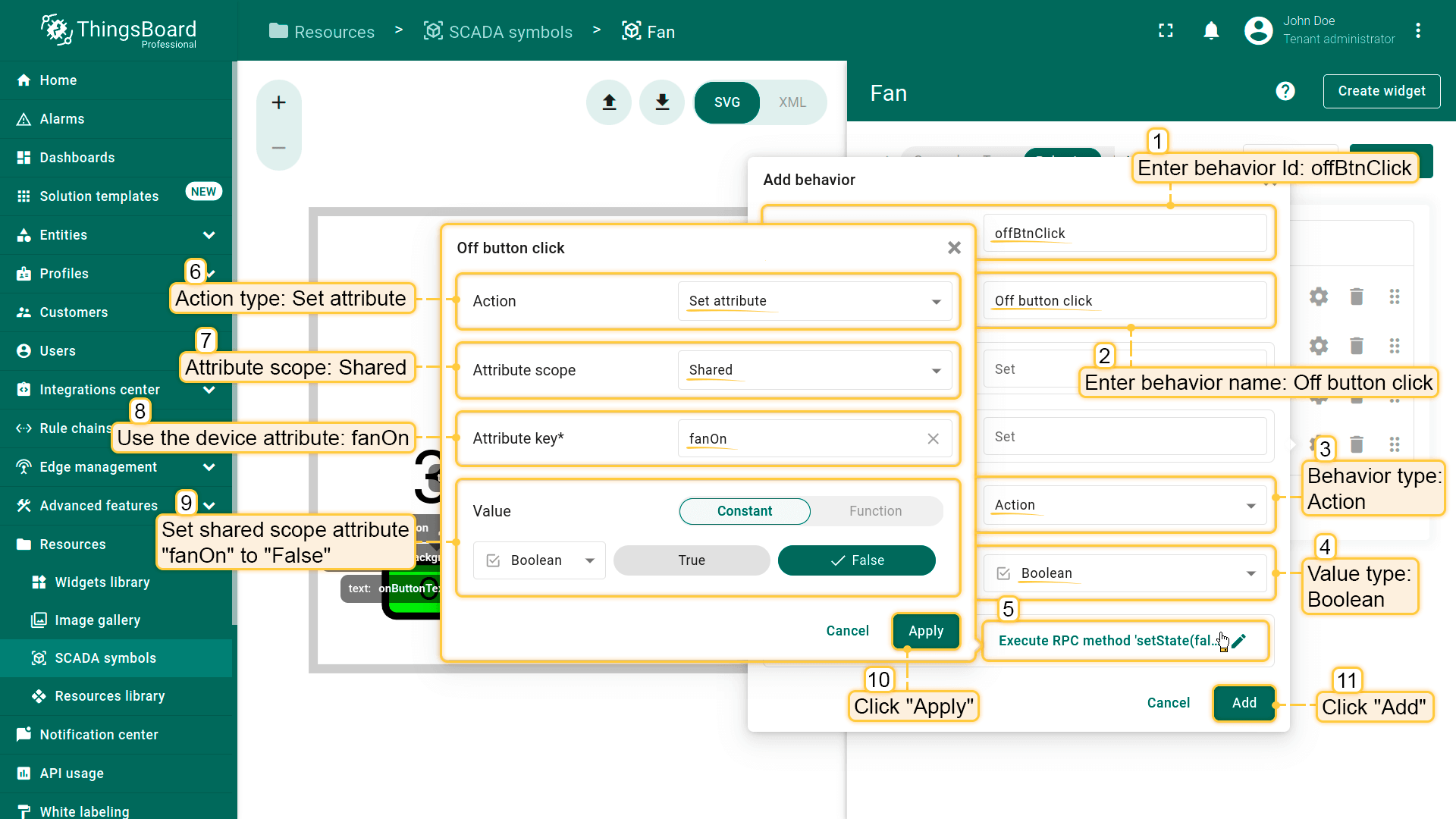

• Id: offBtnClick
• Name: 点击Off按钮
• Type: Action
• Value type: Boolean
• Default settings:
  • Action: Set attribute
  • Attribute scope: Shared
  • Attribute key: fanOn
  • Value: False

配置 “onFanClick” 点击动作为在单独浏览器标签页中打开ThingsBoard平台网页：

• Id: onFanClick
• Name: 点击风扇
• Type: Widget action
• Default settings:
  • Action: Open URL
  • URL: https://thingsboard.io/
  • Attribute key: fanOn
  • 启用在单独浏览器标签页打开网页

第5步：属性（Properties）

Properties是允许最终用户自定义部件外观的配置参数。 包括标签、字体、颜色、单位等设置。 定义完成后，这些property可在部件最终用户配置的 “Appearance” 标签页中使用。

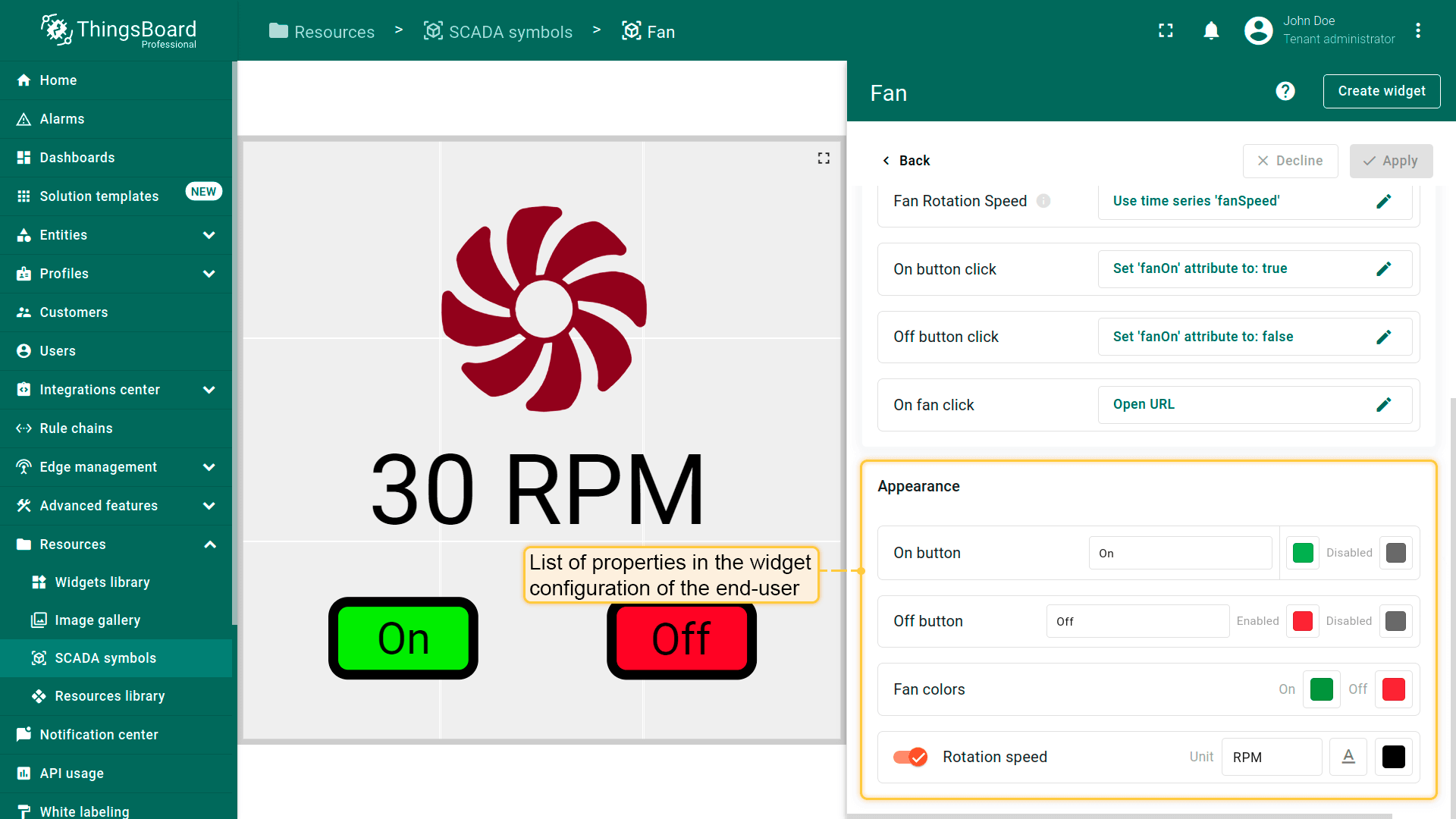

下方图库包含两张图片：一张展示SCADA开发者配置的属性列表，另一张展示这些属性在最终用户部件配置中的对应元素。

下面介绍如何配置properties。每个property包含以下通用字段：

• Id - 在 ScadaSymbolContext 中引用该property的标识符；
• Name - 用于生成最终用户配置元素的标签。多个配置属性使用相同名称时会分组在同一行；
• Type - property类型可为 Text、Number、Switch、Color、Color settings、Font、Units，下文将详细说明；
• Default value - 提供给最终用户的默认预设值；
• Value required - 要求用户必须输入该property值的开关；
• Advanced UI settings - 包含多项配置，用于帮助开发者细化参数配置表单。

要为SCADA symbol添加新的property，请执行以下操作：

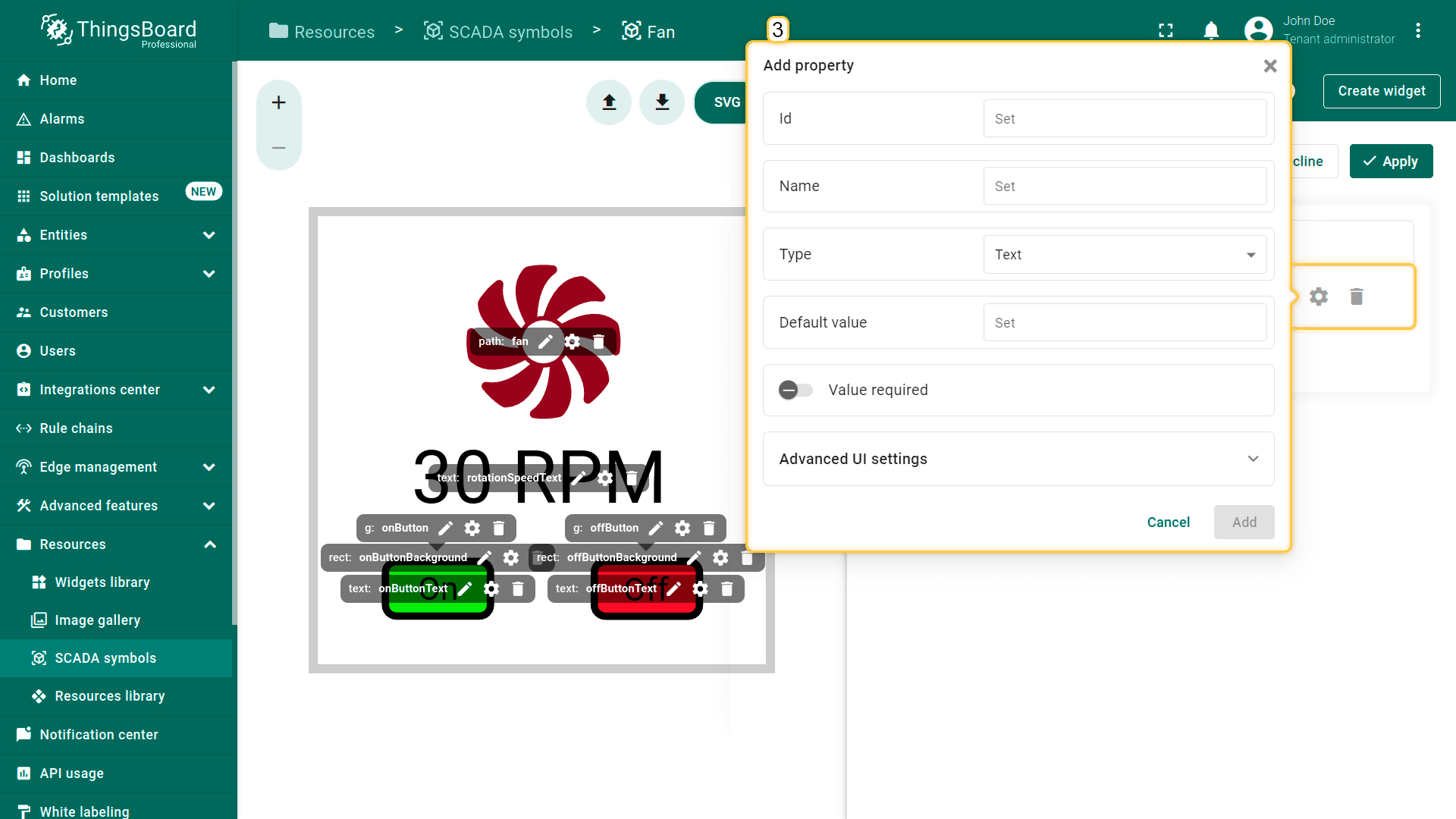

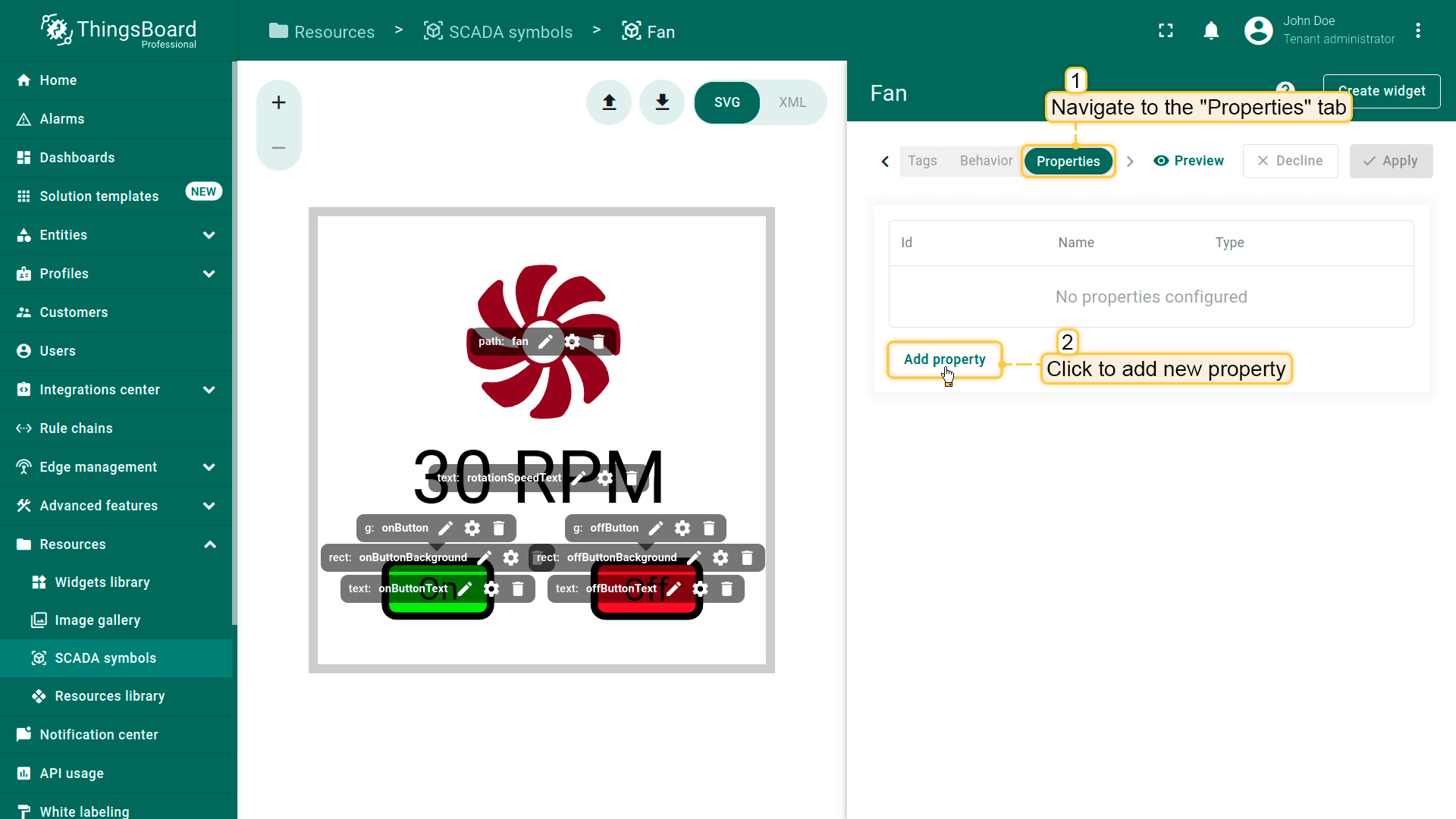

• Navigate to the "Property" tab and click the "Add property" button;
• Fill in the required fields and click "Add".

该结构清晰展示了property的定义与管理流程，便于最终用户和开发者理解与使用。

为本SCADA symbol添加新的property

下面配置 “On” 按钮的属性：

1.”On” 按钮标签：

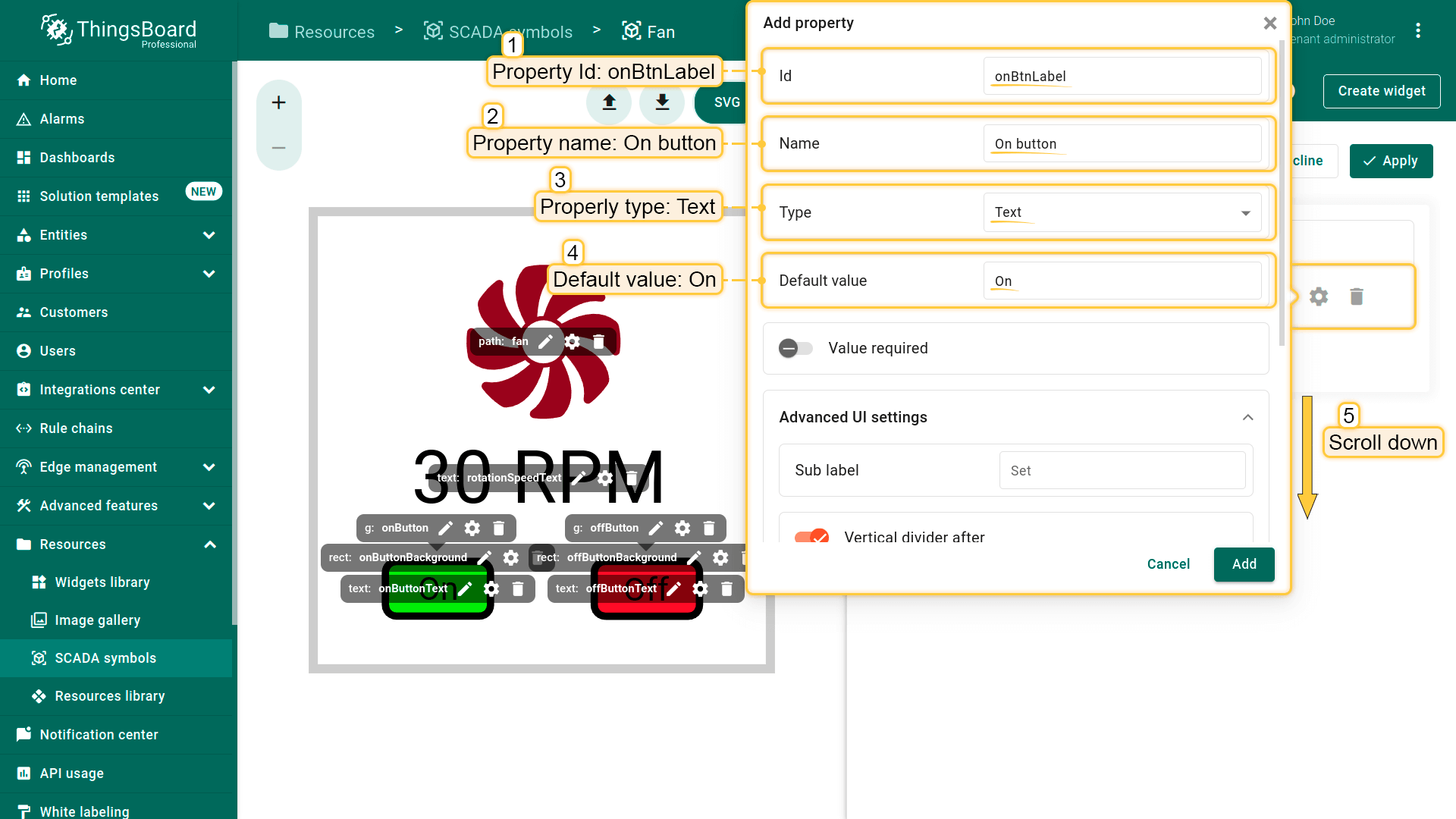

• Id: onBtnLabel
• Name: On button（用于将与 “On” 按钮相关的属性分组到同一行）
• Type: Text
• Default value: On
• Advanced UI settings:

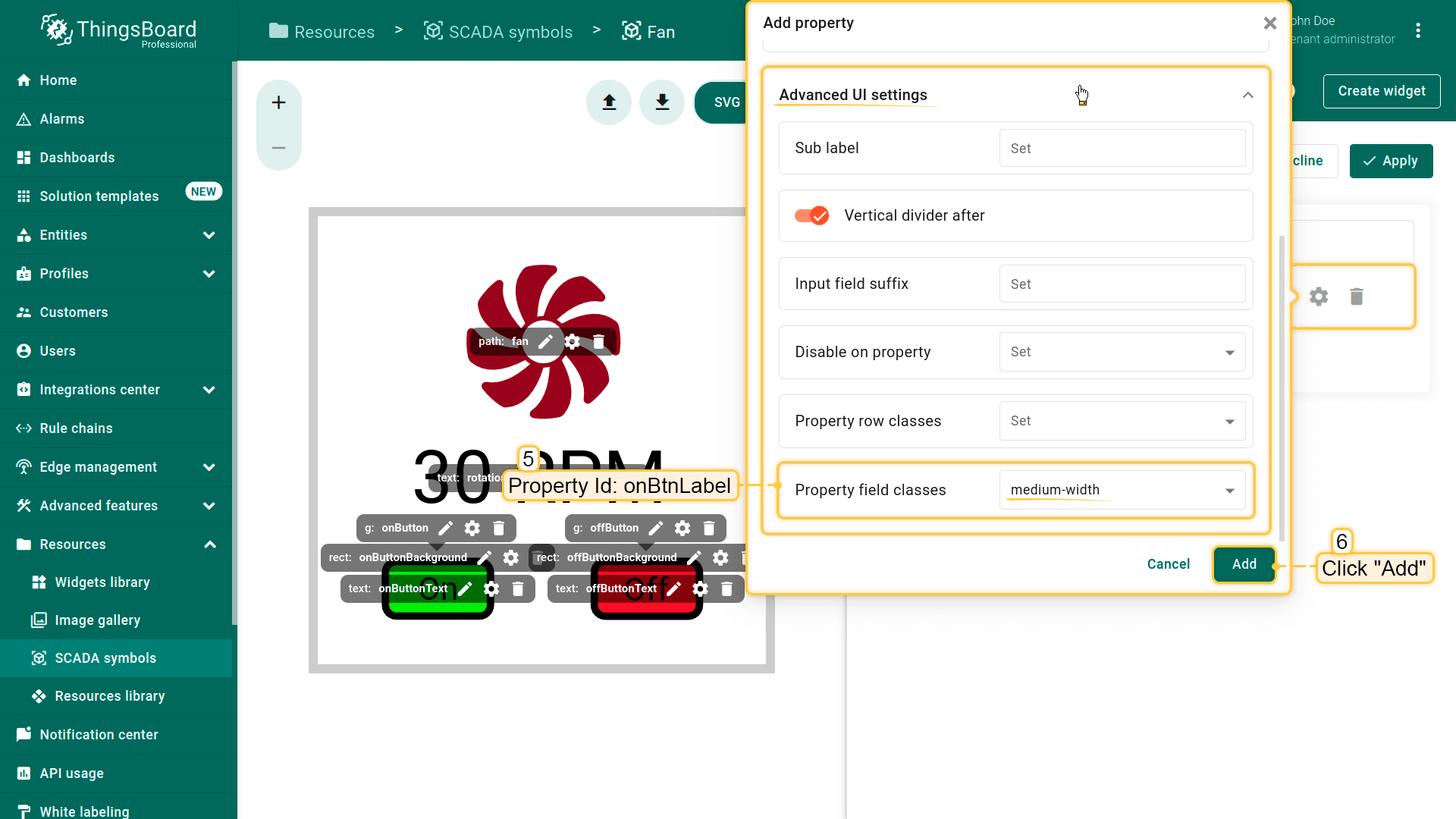

  • Property field classes: medium-width

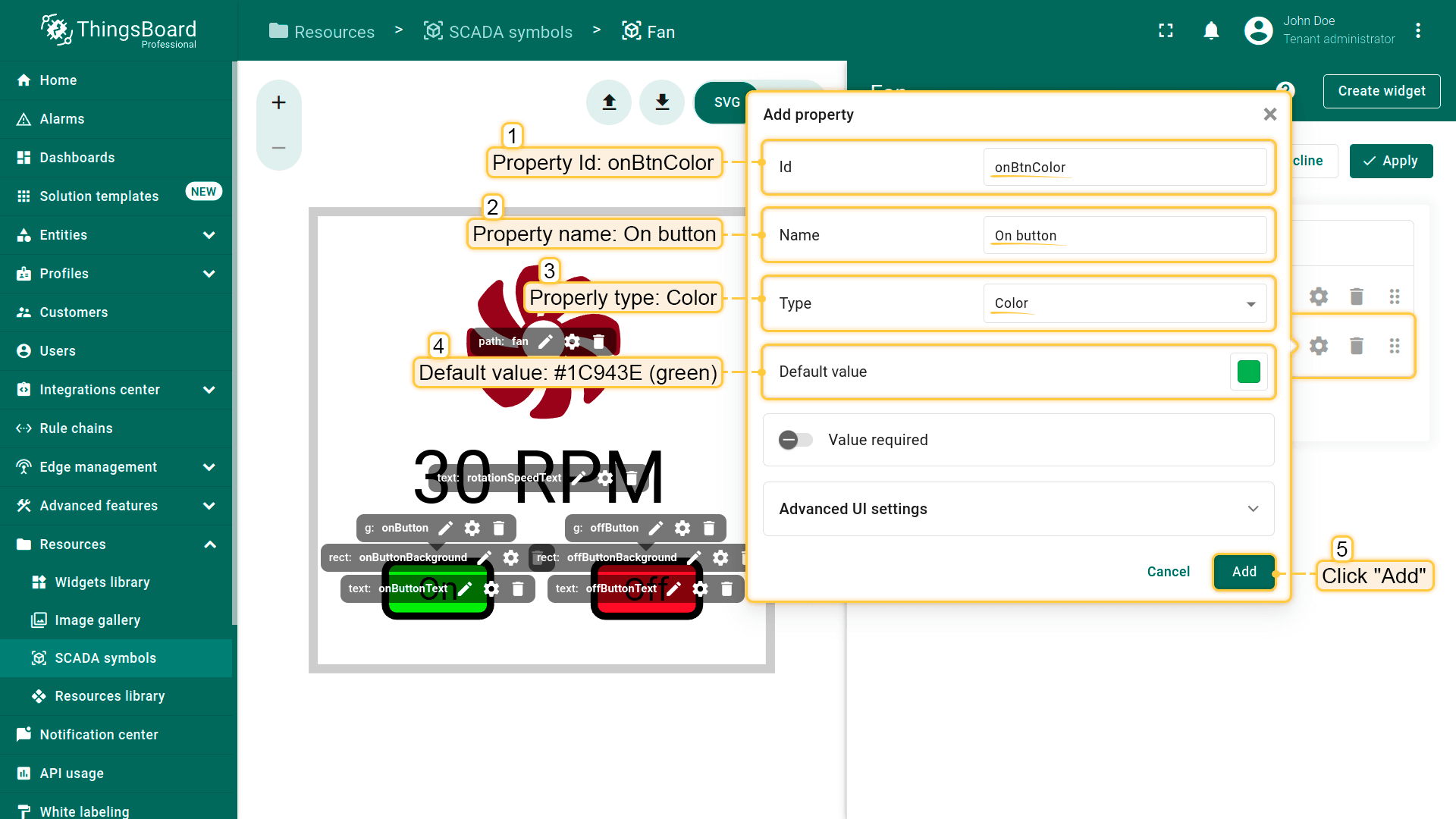

2.”On” 按钮启用状态颜色：

• Id: onBtnColor
• Name: On button
• Type: Color
• Default value: #1C943E（绿色）

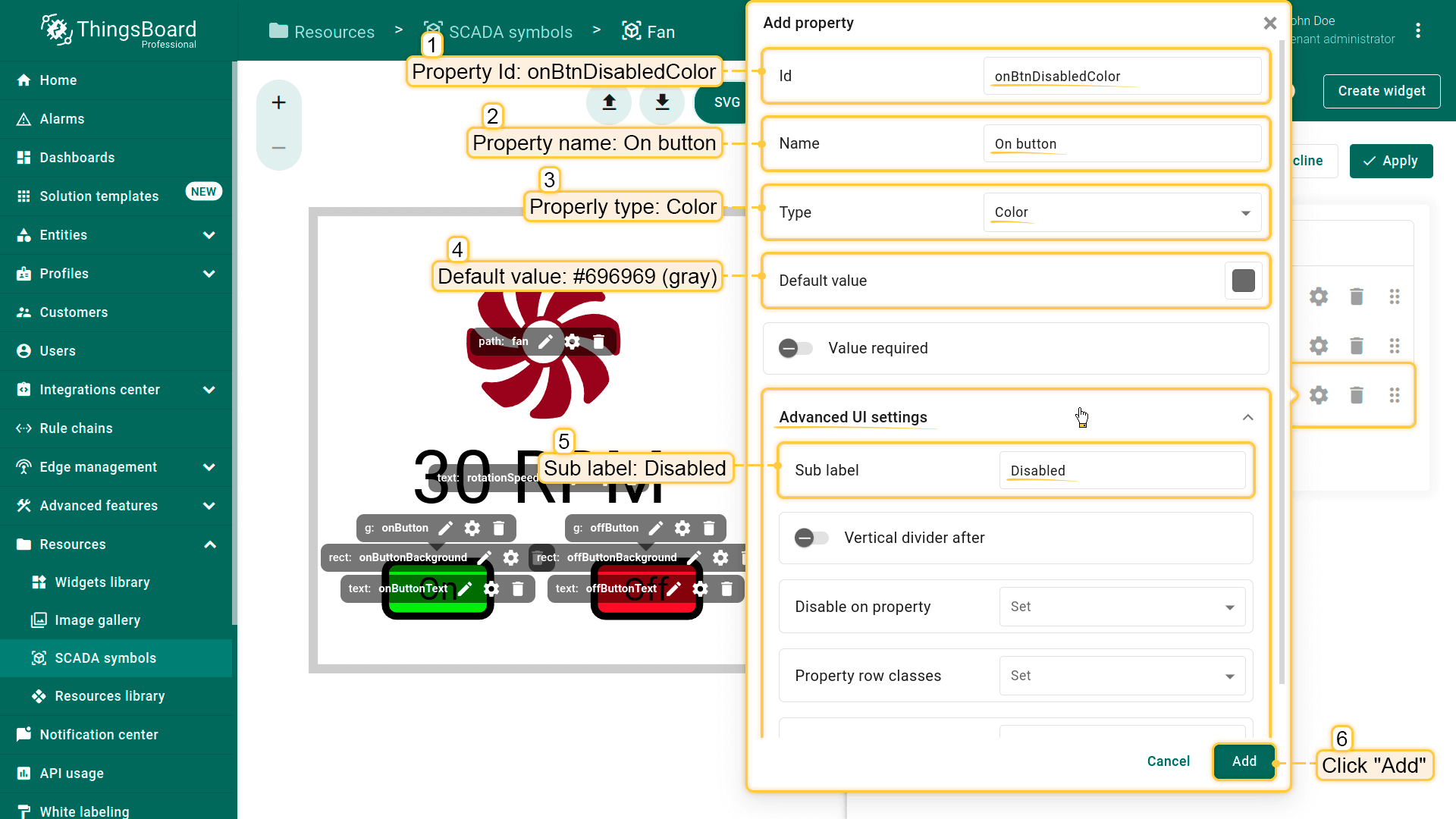

3.”On” 按钮禁用状态颜色：

• Id: onBtnDisabledColor
• Name: On button
• Type: Color
• Default value: #696969（灰色）
• Advanced UI settings:
  • Sub label: Disabled

下面配置 “Off” 按钮的属性：

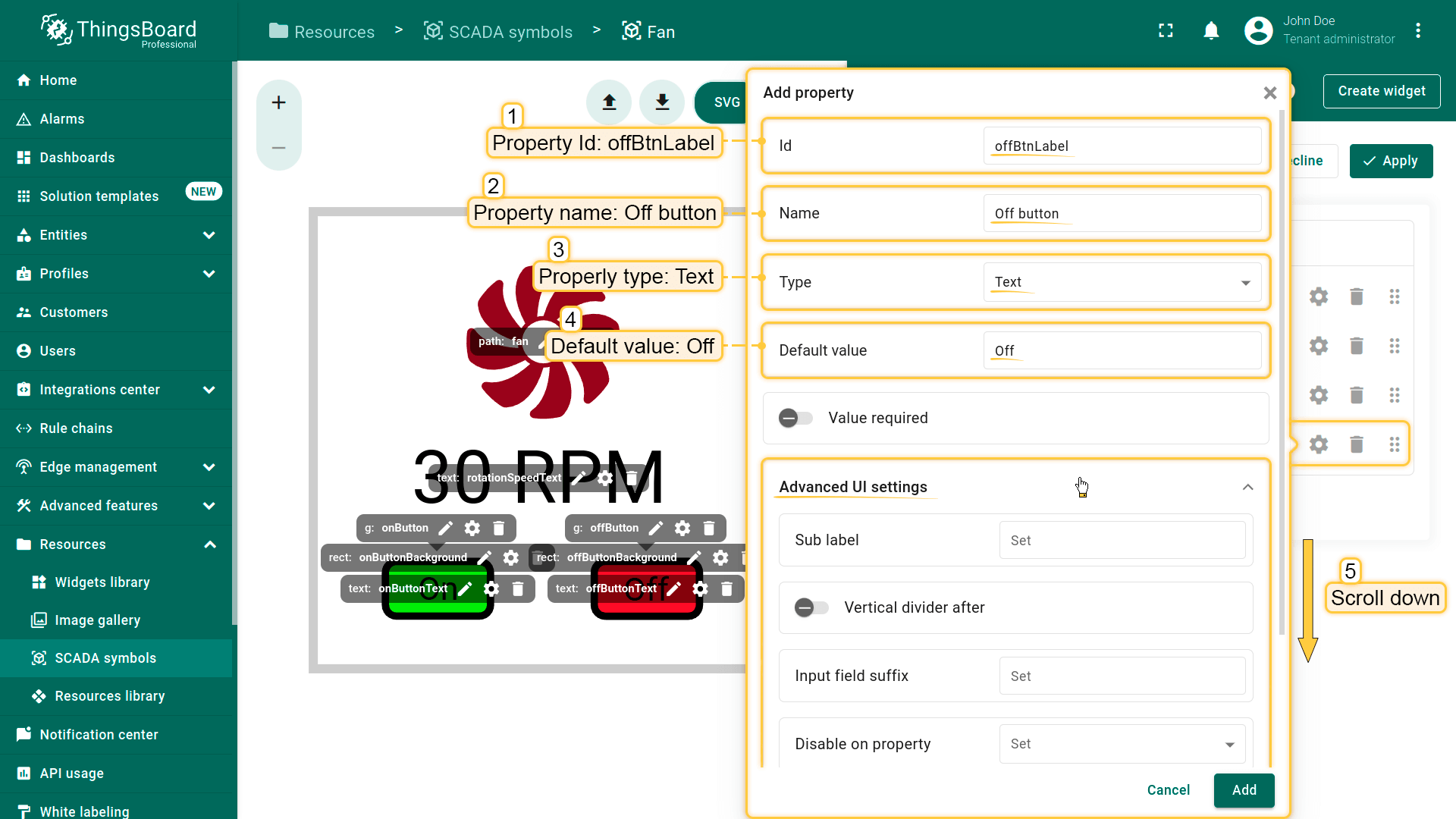

1.”Off” 按钮标签：

• Id: offBtnLabel
• Name: Off button
• Type: Text
• Default value: Off
• Advanced UI settings:
  • Property field classes: medium-width

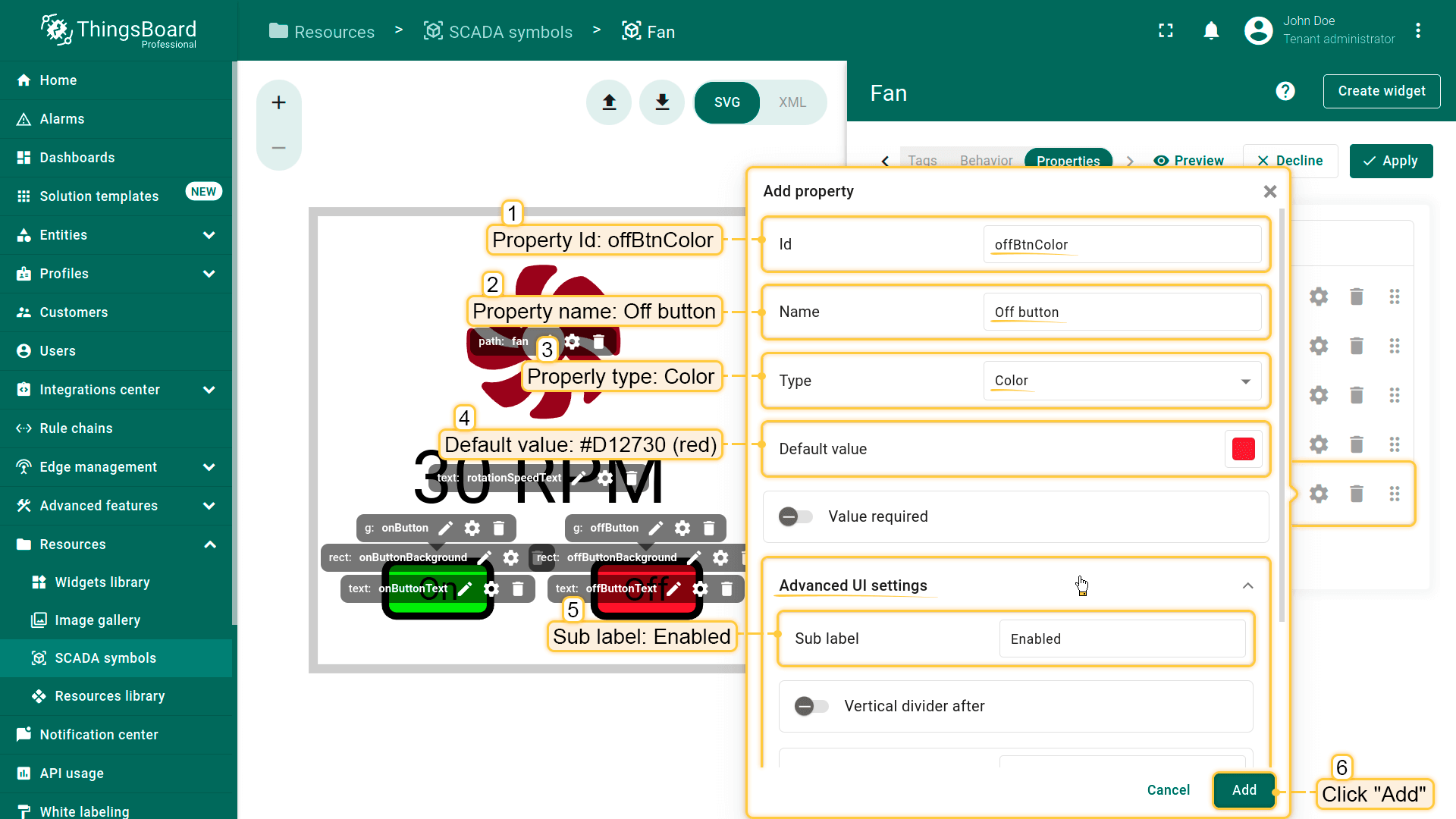

2.”Off” 按钮启用状态颜色：

• Id: offBtnColor
• Name: Off button
• Type: Color
• Default value: #D12730 (red)
• Advanced UI settings:
  • Sub label: Enabled

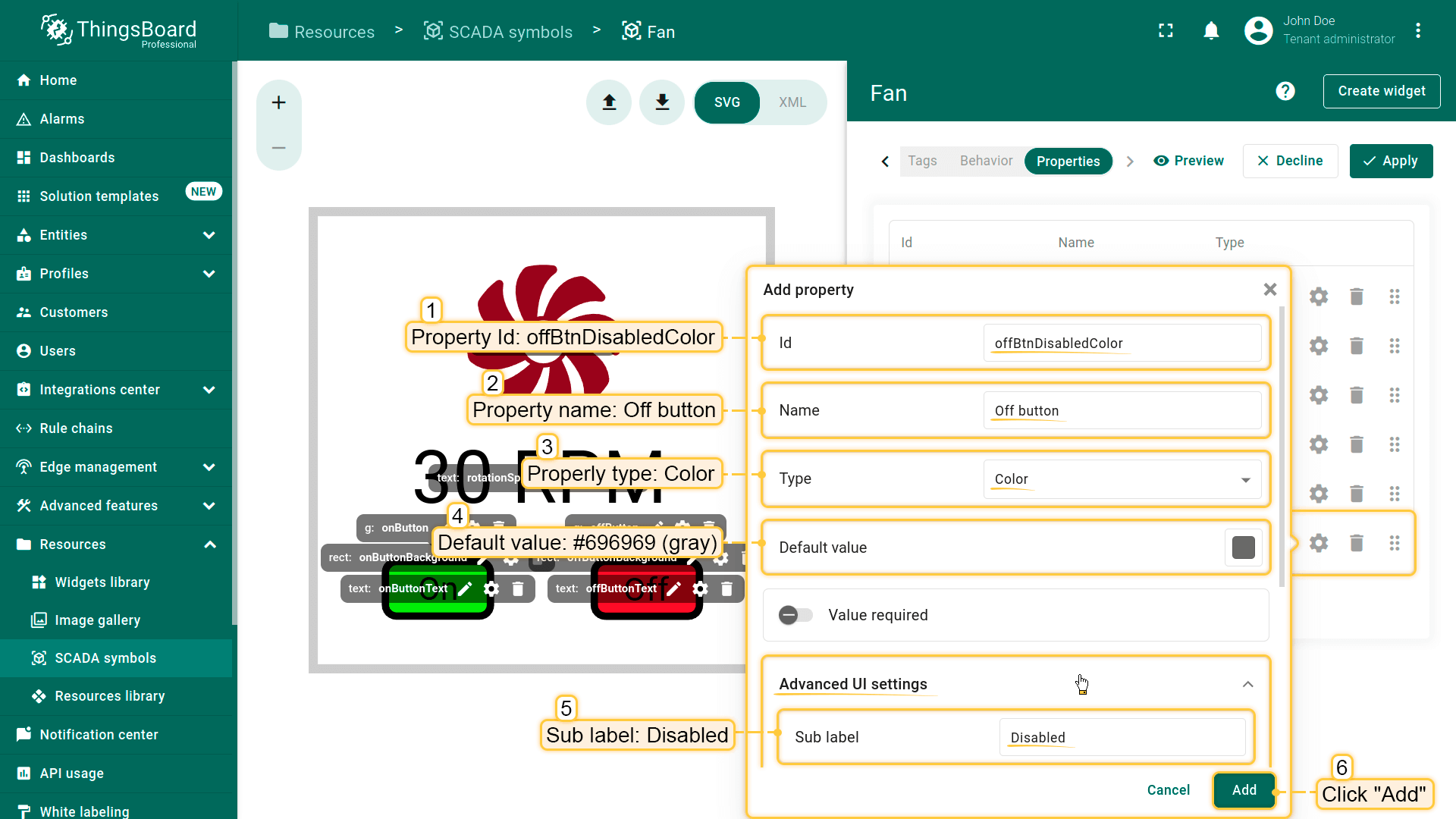

3.”Off” 按钮禁用状态颜色：

• Id: offBtnDisabledColor
• Name: Off button
• Type: Color
• Default value: #696969（灰色）
• Advanced UI settings:
  • Sub label: Disabled

下面配置风扇外观属性：

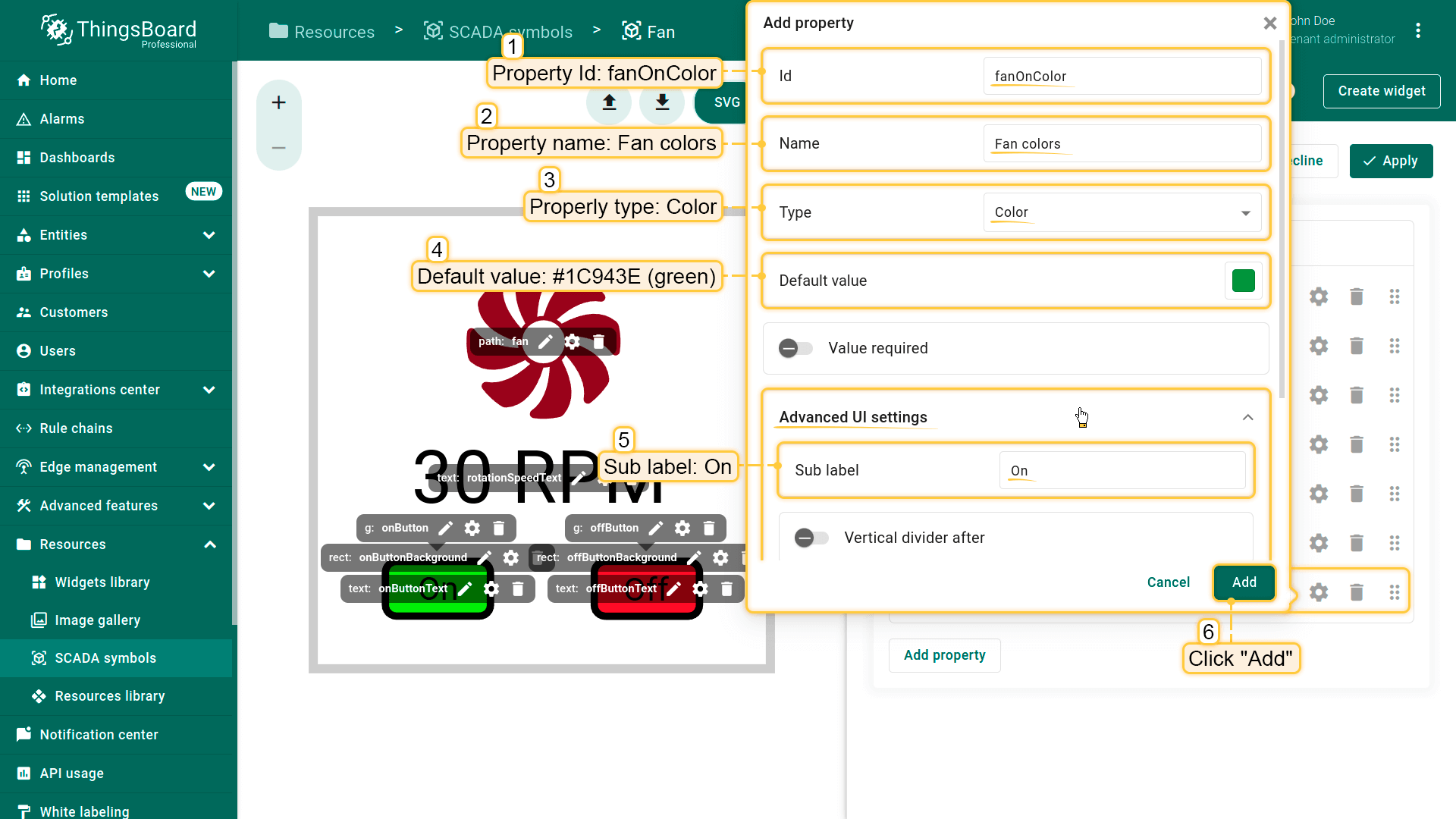

1.风扇 “On” 状态颜色：

• Id: fanOnColor
• Name: Fan colors（用于将与风扇相关的属性分组到同一行）
• Type: Color
• Default value: #1C943E（绿色）
• Advanced UI settings:
  • Sub label: On

2.风扇 “Off” 状态颜色：

• Id: fanOffColor
• Name: Fan colors（用于将与风扇相关的属性分组到同一行）
• Type: Color
• Default value: #D12730 (red)
• Advanced UI settings:
• Sub label: Off

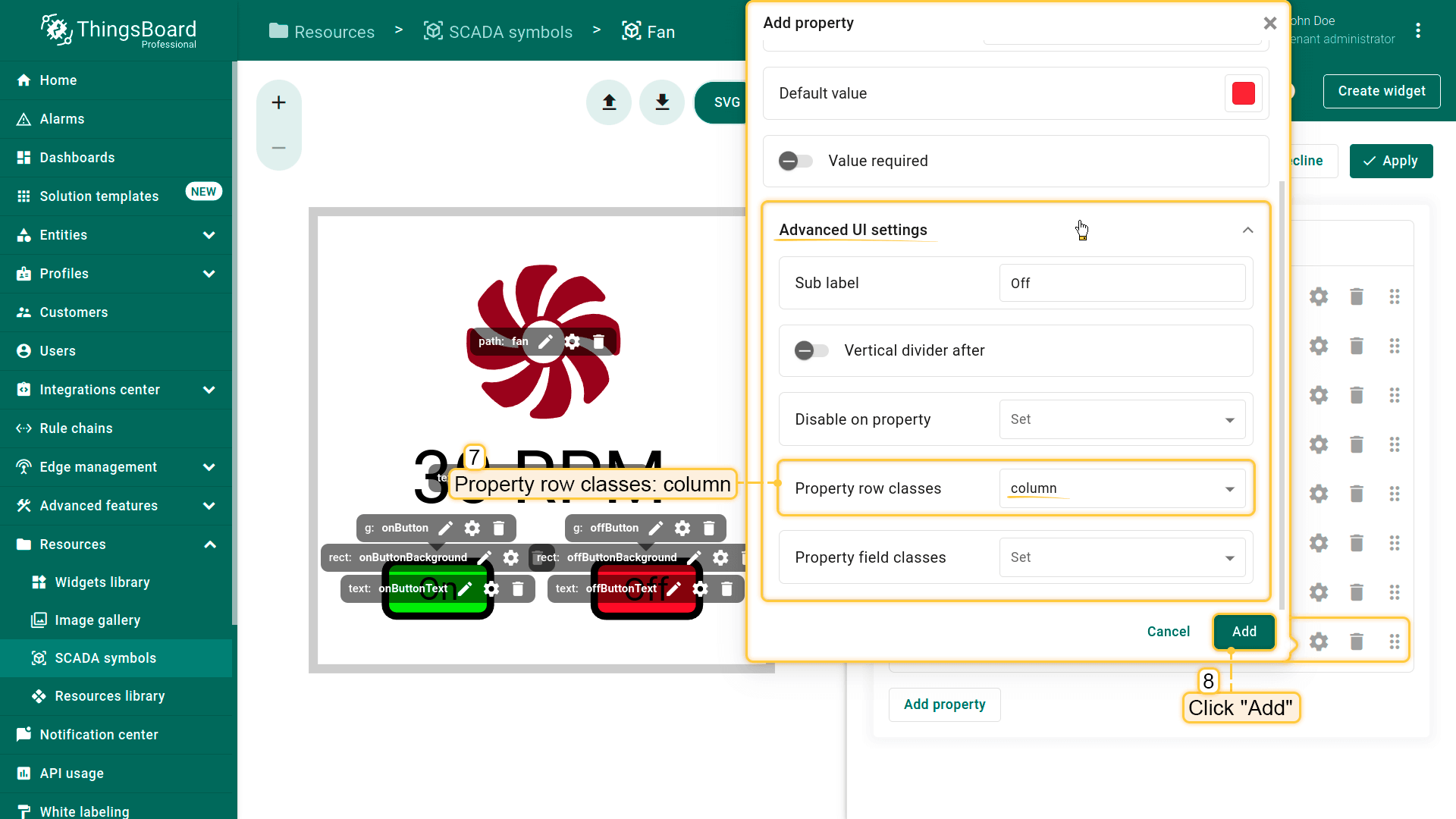

• Property row classes: column

下面配置转速值显示属性：

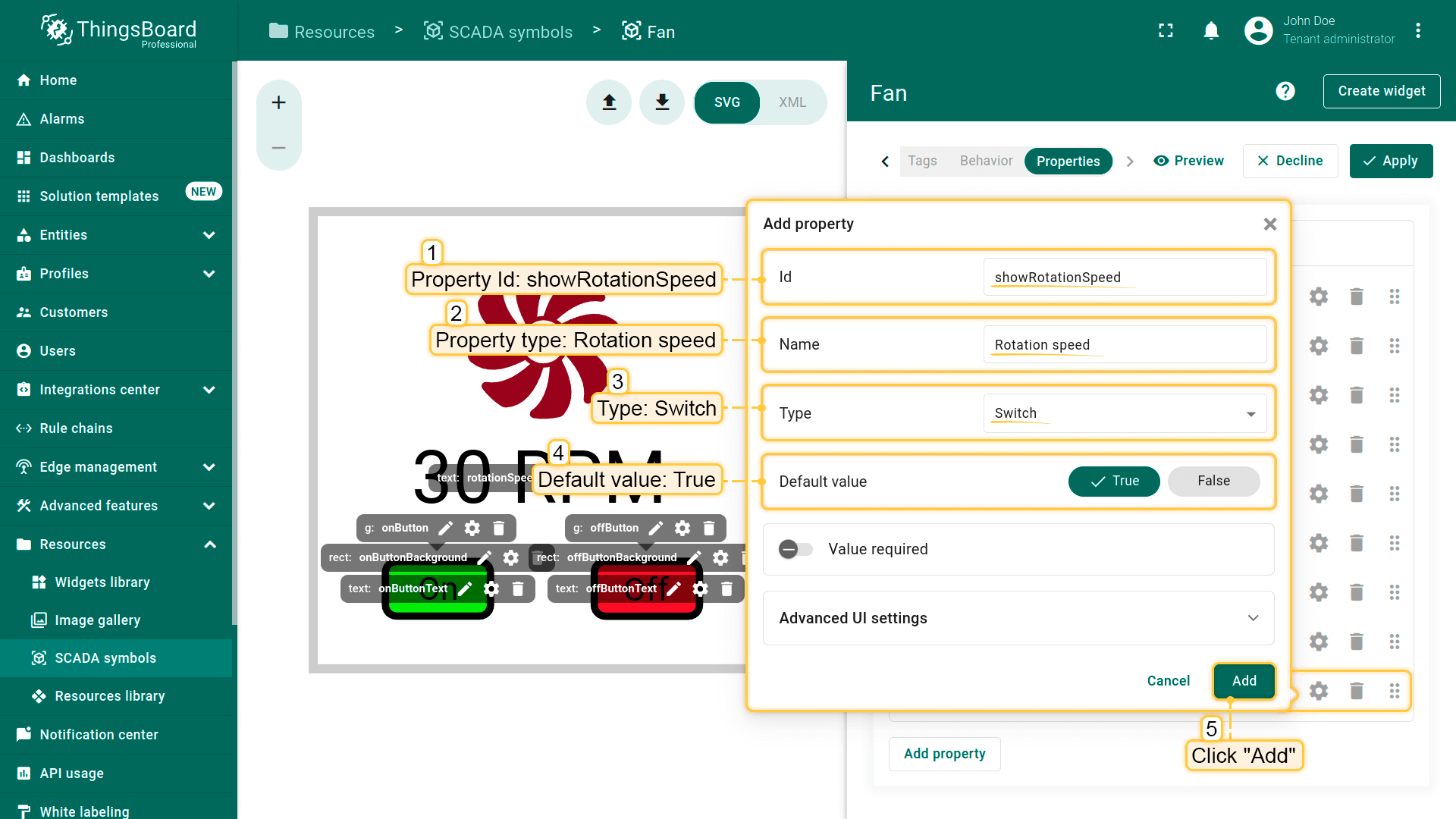

1.显示/隐藏转速值开关：

• Id: showRotationSpeed
• Name: Rotation speed
• Type: Switch
• Default value: True

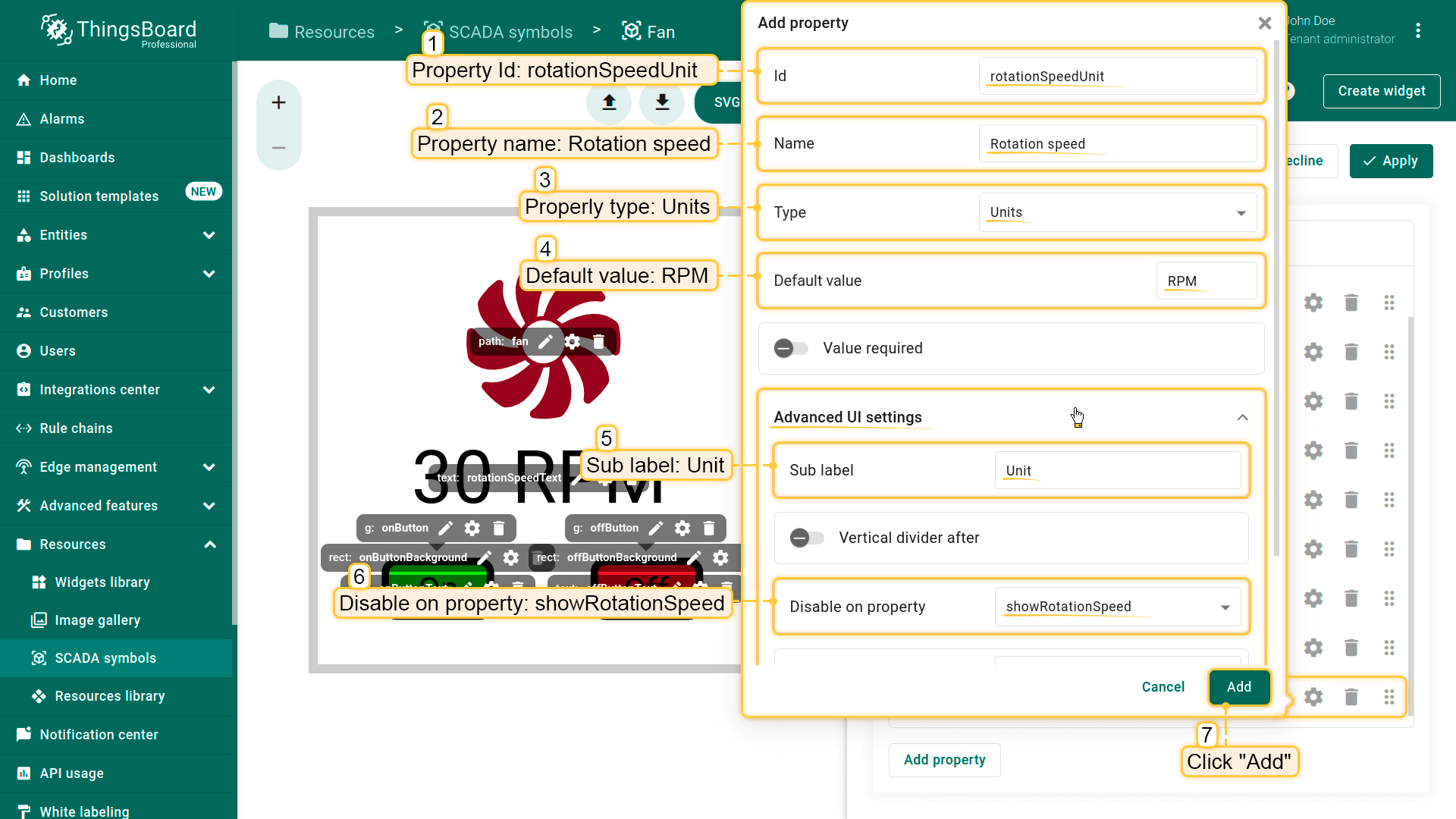

2.单位选择器：

• Id: rotationSpeedUnit
• Name: Rotation speed
• Type: Units
• Default value: RPM
• Advanced UI settings:
  • Sub label: Unit
  • Disable on property: showRotationSpeed

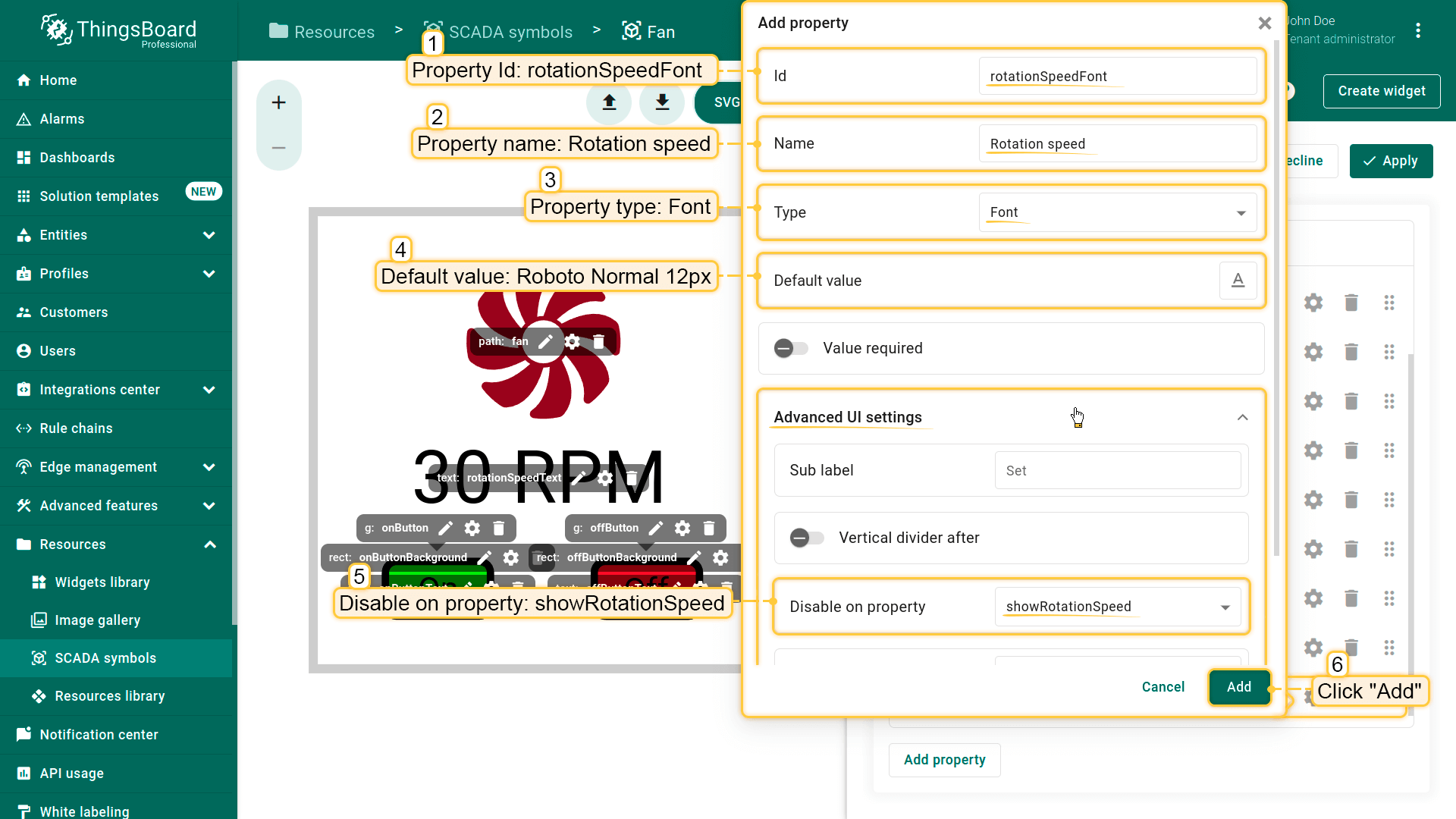

3.字体选择器：

• Id: rotationSpeedFont
• Name: Rotation speed
• Type: Font
• Default value: Roboto Normal 12px
• Advanced UI settings:
  • Disable on property: showRotationSpeed

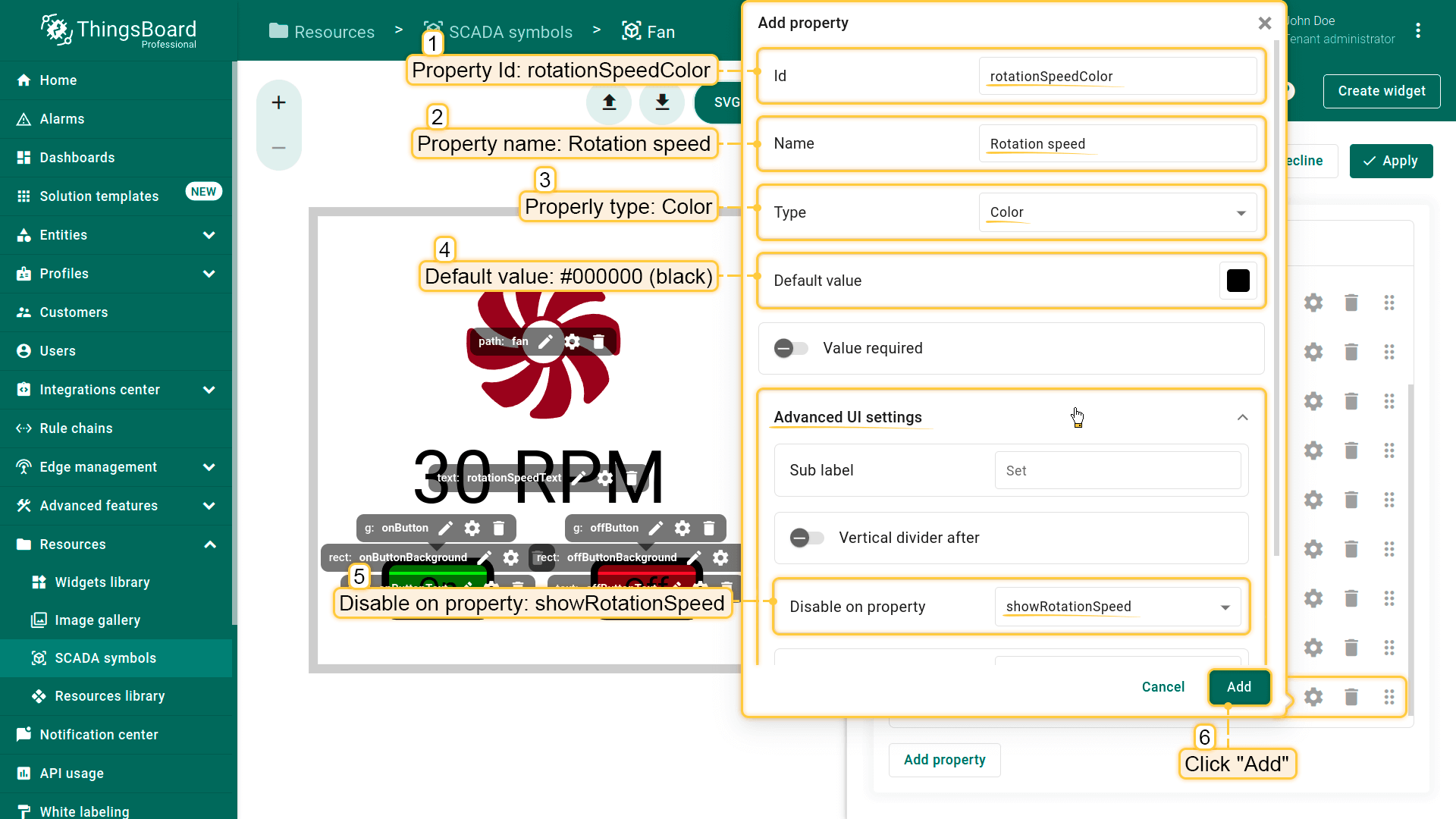

4.标签颜色：

• Id: rotationSpeedColor
• Name: Rotation speed
• Type: Color
• Default value: #000000（黑色）
• Advanced UI settings:
  • Disable on property: showRotationSpeed

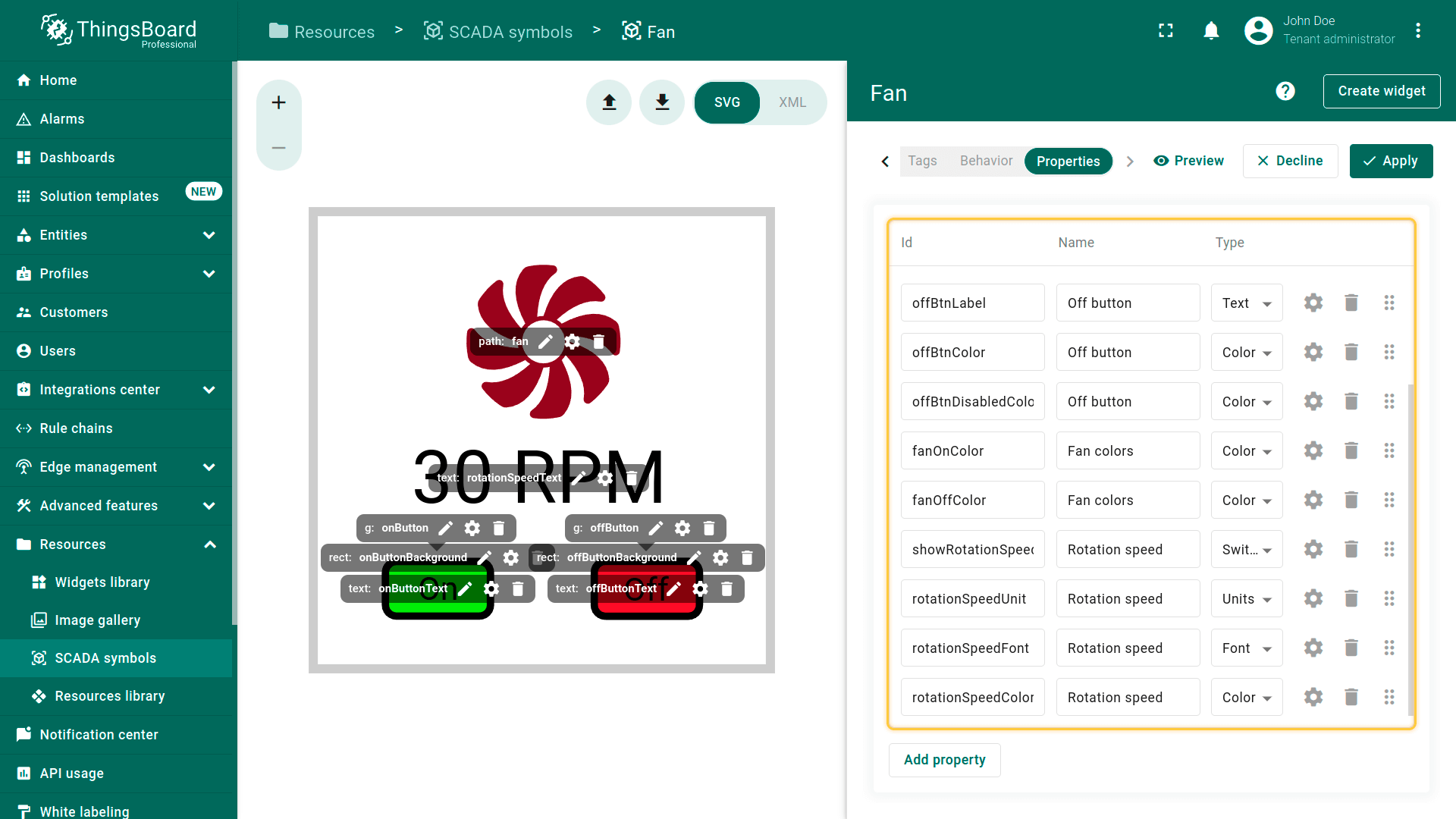

配置完成后的属性列表应如下所示：

第6步：Tag函数

每个tag可分配两类函数：状态渲染函数 和 点击动作。 下面先回顾函数签名，再为每个tag定义函数，并从简单示例逐步过渡到更复杂示例。

状态渲染函数

该JS函数负责通过 SVG.js API修改SVG元素，并接收两个参数：

• ctx 是 ScadaSymbolContext 的实例；
• element 是 SVG.js 元素；

您还会在 “General” 标签中看到全局状态渲染函数。 该函数为可选项，适用于希望在同一处统一定义所有tag渲染逻辑的场景。

点击动作

该JS函数用于定义点击处理逻辑，并接收三个参数：

• ctx 是 ScadaSymbolContext 的实例；
• element 是 SVG.js 元素；
• event 是点击事件，后续版本可能扩展为其他事件；

Tag配置

onButtonText tag

我们先为 “On” 按钮文本定义一个简单的状态渲染函数。 只需将原始SVG中硬编码文本替换为最终用户通过 onBtnLabel property配置的文本：

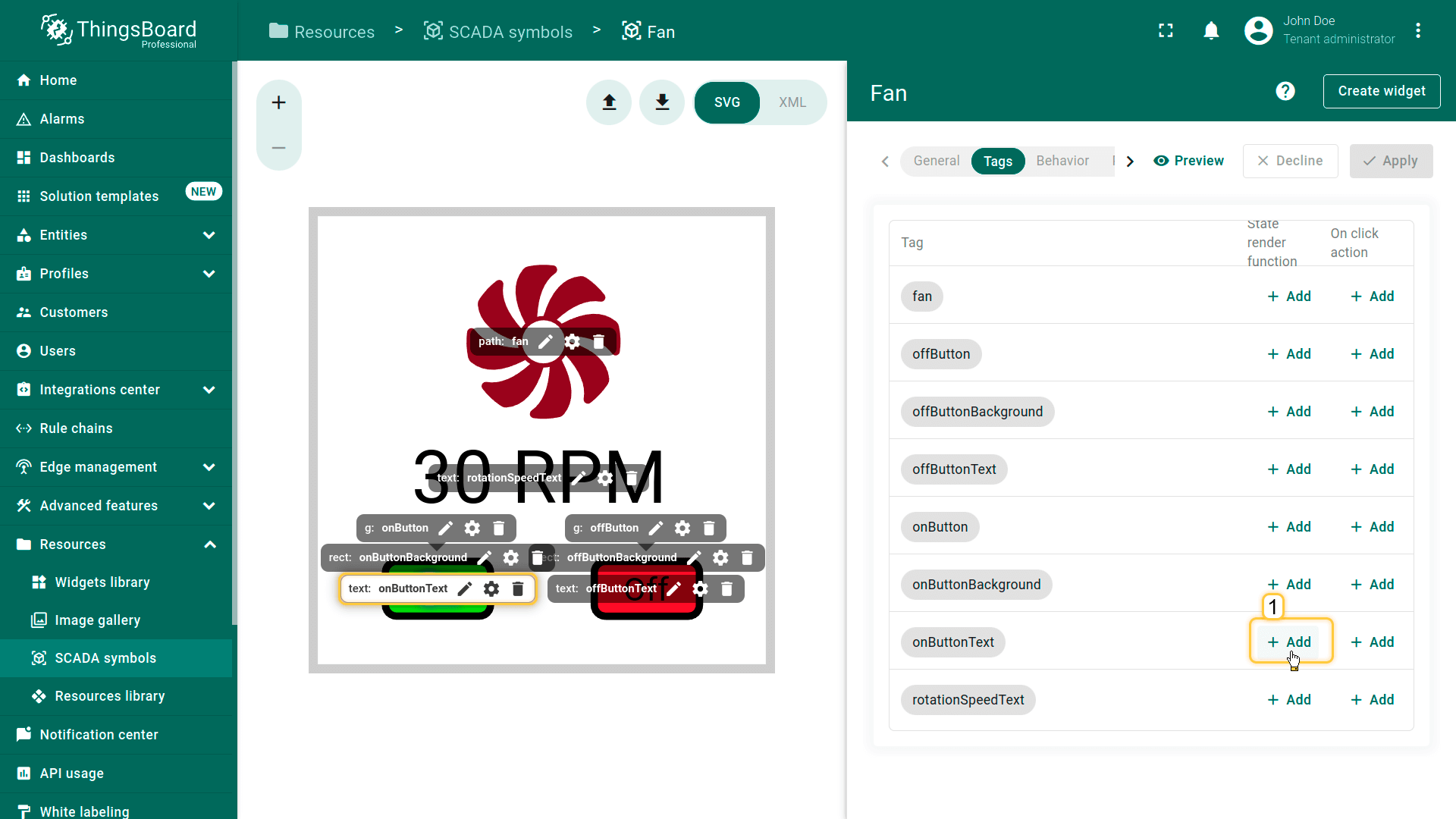

• 进入 “onButtonText” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
ctx.api.text(element, ctx.properties.onBtnLabel);

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.api 用于访问 text 函数并更新元素文本；

- ctx.properties 用于获取 onBtnLabel property的值。

现在可点击 “Preview” 并修改对应property。点击 “Apply” 后，即可看到 “On” 按钮标签已变化。

offButtonText tag

onButtonText：

• 进入 “offButtonText” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数；

1
ctx.api.text(element, ctx.properties.offBtnLabel);

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.api 用于访问 text 函数并更新元素文本；

- ctx.properties 用于获取 offBtnLabel property的值。

onButtonBackground tag

下面根据 “fanOn” behavior项的值来切换 “On” 按钮背景色：

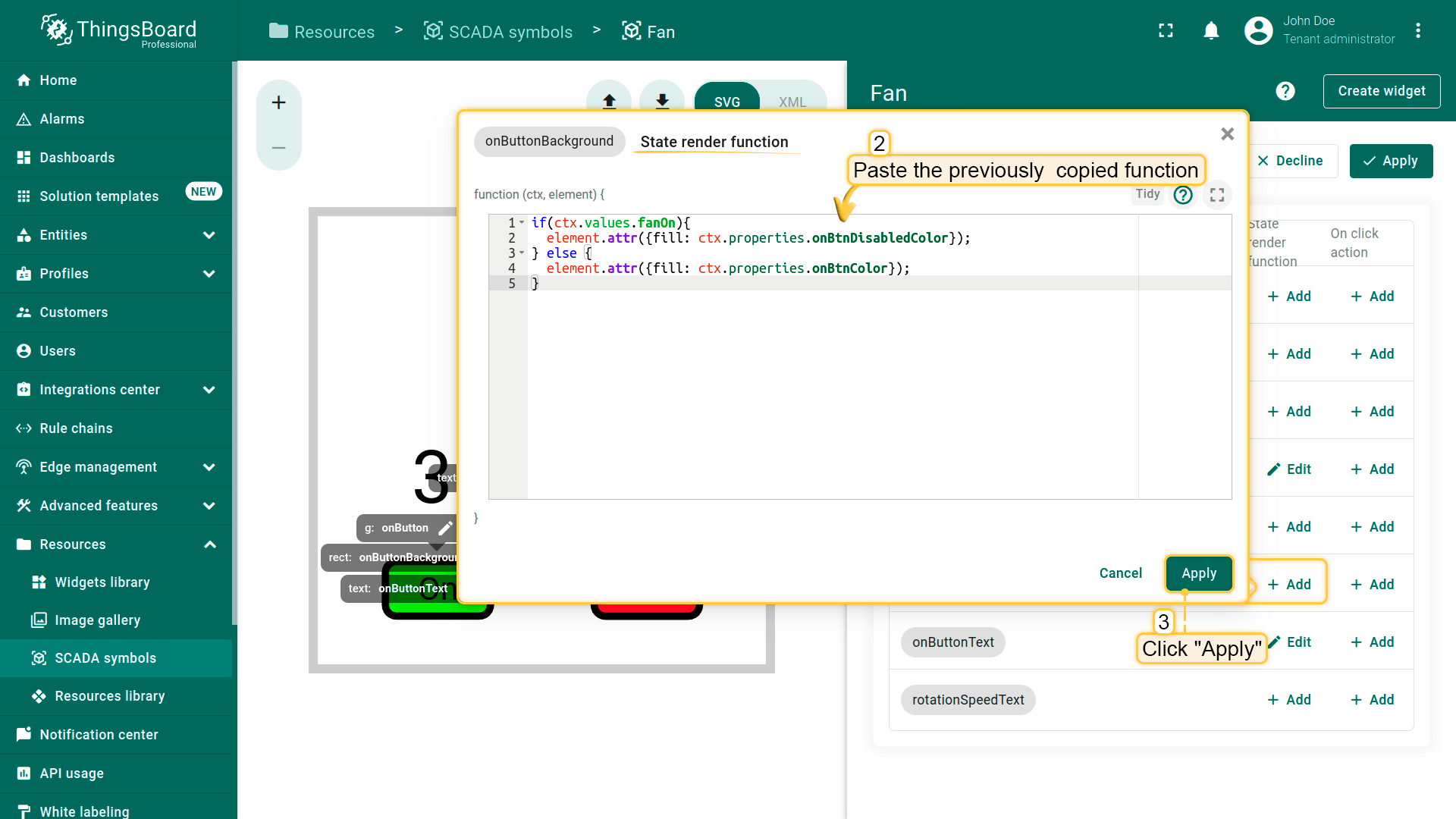

• 进入 “onButtonBackground” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
if(ctx.values.fanOn){
  element.attr({fill: ctx.properties.onBtnDisabledColor});
} else {
  element.attr({fill: ctx.properties.onBtnColor});
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.values 用于获取 fanOn behavior项的值；

- element.attr({fill: color}) 用于更新元素的 fill 属性；

- ctx.properties 用于获取 onBtnColor 和 onBtnDisabledColor 两个颜色property的值。

现在可点击 “Preview” 并修改对应颜色property。点击 “Apply” 后，可看到 “On” 按钮背景色已变化。

offButtonBackground tag

与 offButtonBackground 类似：

• 进入 “offButtonBackground” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
if(ctx.values.fanOn){
  element.attr({fill: ctx.properties.offBtnColor});
} else {
  element.attr({fill: ctx.properties.offBtnDisabledColor});
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.values 用于获取 fanOn behavior项的值；

- element.attr({fill: color}) 用于更新元素的 fill 属性；

- ctx.properties 用于获取 offBtnColor 和 offBtnDisabledColor 两个颜色property的值。

onButton tag

下面使用以下状态渲染函数，根据风扇状态启用或禁用 “On” 按钮：

• 进入 “onButton” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
if(!ctx.values.fanOn){
    ctx.api.enable(element);
} else {
    ctx.api.disable(element);
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.values 用于获取 fanOn behavior项的值；

- 若风扇已开启，ctx.api.disable 会禁用用户交互（包括onClick处理）；

- 若风扇已关闭，ctx.api.enable 会启用用户交互（包括onClick处理）。

下面定义该按钮的点击动作：

• 进入 “onButton” tag的 “Tag settings”，点击 “点击动作” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
6
7
8
9
ctx.api.disable(element);
ctx.api.callAction(event, 'onBtnClick', undefined, {
  next: () => {
     ctx.api.setValue('fanOn', true);
  },
  error: () => {
     ctx.api.enable(element);
  }
});

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.api.disable 会在收到onClick事件后立即禁用按钮，防止重复触发；

- ctx.api.callAction 会触发 onBtnClick behavior项中定义的动作；

- callAction 接收event、actionId、可选参数以及用于处理结果的Observer实例；

- 动作执行成功后，next 回调会将 fanOn 设置为 true；

- 若动作执行失败，ctx.api.enable 会重新启用按钮。

offButton tag

与 offButton 类似，状态渲染函数如下：

• 进入 “offButton” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
if(ctx.values.fanOn){
  ctx.api.enable(element);
} else {
  ctx.api.disable(element);
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.values 用于获取 fanOn behavior项的值；

- 若风扇已关闭，ctx.api.disable 会禁用用户交互（包括onClick处理）；

- 若风扇已开启，ctx.api.enable 会启用用户交互（包括onClick处理）。

下面定义该按钮的点击动作：

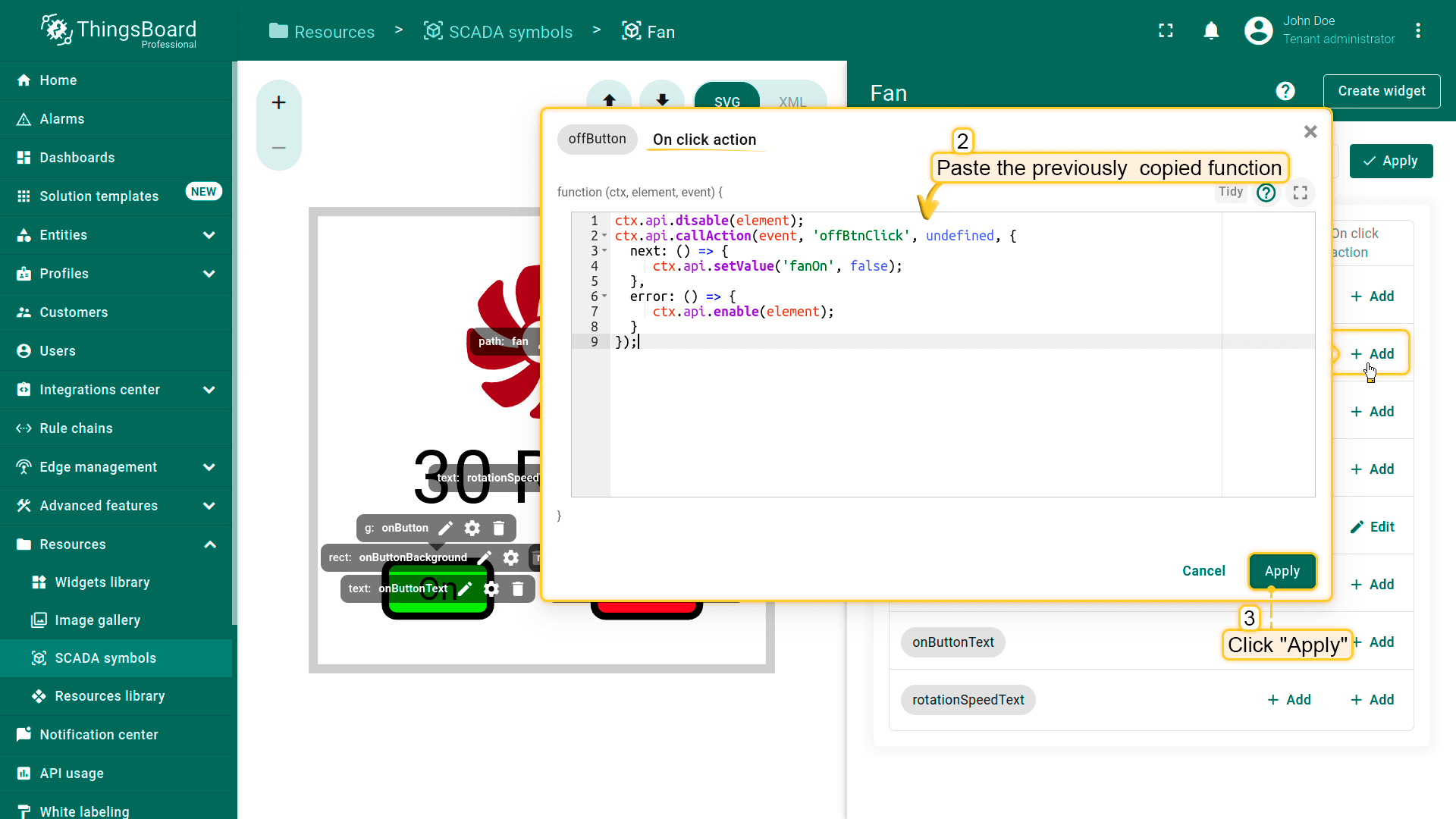

• 进入 “offButton” tag的 “Tag settings”，点击 “点击动作” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
6
7
8
9
ctx.api.disable(element);
ctx.api.callAction(event, 'offBtnClick', undefined, {
  next: () => {
     ctx.api.setValue('fanOn', false);
  },
  error: () => {
     ctx.api.enable(element);
  }
});

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- ctx.api.disable 会在收到onClick事件后立即禁用按钮，防止重复触发；

- ctx.api.callAction 会触发 offBtnClick behavior项中定义的动作；

- callAction 接收event、actionId、可选参数以及用于处理结果的Observer实例；

- 动作执行成功后，next 回调会将 fanOn 设置为 false；

- 若动作执行失败，ctx.api.enable 会重新启用按钮。

rotationSpeedText tag

下面使用 showRotationSpeed、rotationSpeedFont、rotationSpeedColor、rotationSpeedUnit 这些property来优化文本标签显示：

• 进入 “rotationSpeedText” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
6
7
8
9
10
11
12
var show = ctx.properties.showRotationSpeed && ctx.values.fanOn;
if (show) {
  var speed = ctx.values.fanSpeed ? ctx.values.fanSpeed : 60;
  var font = ctx.properties.rotationSpeedFont;
  var color = ctx.properties.rotationSpeedColor;
  var text = ctx.api.formatValue(speed, 0, ctx.properties.rotationSpeedUnit);
  ctx.api.text(element, text);
  ctx.api.font(element, font, color);
  element.show();
} else {
  element.hide();
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

- 第1行：show 变量同时由 showRotationSpeed property和 fanOn behavior项决定；

- 第3行：speed 变量优先使用 fanSpeed behavior项，若无值则默认 60（主要用于预览模式）；

- 第6行：文本值由 speed 与指定的 rotationSpeedUnit property共同格式化；

- 第7、8行：设置文本内容及其样式（字体与颜色）；

- 第9、11行：依据 show 变量控制文本元素显示或隐藏。

fan tag

下面使用一个稍复杂的函数来旋转 “fan” tag：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
var on = ctx.values.fanOn;
var speed = ctx.values.fanSpeed ? ctx.values.fanSpeed /60 : 1;
var hasAnimation = element.remember('hasAnimation');

if (on) {
    element.attr({fill: ctx.properties.fanOnColor});
    if (!hasAnimation) {
        element.remember('hasAnimation', true);
        element.animate(1000).ease('-').rotate(360).loop();
    } else {
        element.timeline().play();
    }
    element.timeline().speed(speed);
} else {
    element.attr({fill: ctx.properties.fanOffColor});
    if (hasAnimation) {
        element.timeline().pause();
    }
}

该函数本身不复杂，但需要具备 SVG.js 的基础知识。要点如下：

- 第3行：使用 SVG.js 的 element.remember getter获取动画状态；

- 第9行：使用 SVG.js 的 element.remember setter设置动画状态。这样可避免每次调用渲染函数都重复初始化动画；

- 第11行：使用 SVG.js 的 element.timeline.speed 设置动画速度（由RPM换算为RPS）；

- 第14行：使用 SVG.js 的 element.timeline.pause 在风扇关闭时暂停动画；

SVG.js 动画功能丰富，但会对浏览器主线程带来一定性能开销。这里给出一个基于CSS动画的替代方案：

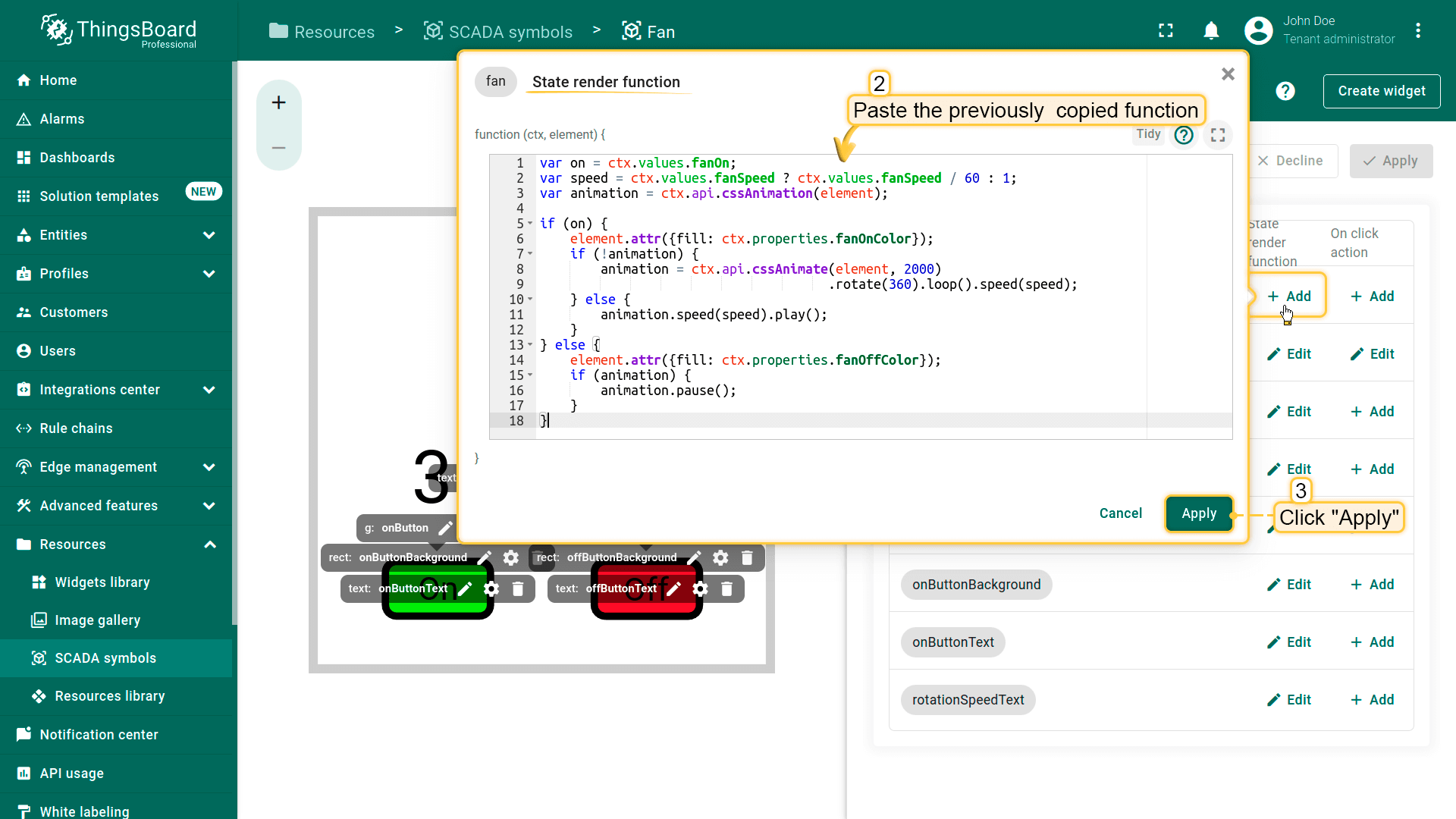

• 进入 “fan” tag的 “Tag settings”，点击 “State rendering function” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
var on = ctx.values.fanOn;
var speed = ctx.values.fanSpeed ? ctx.values.fanSpeed / 60 : 1;
var animation = ctx.api.cssAnimation(element);

if (on) {
    element.attr({fill: ctx.properties.fanOnColor});
    if (!animation) {
        animation = ctx.api.cssAnimate(element, 2000)
                                      .rotate(360).loop().speed(speed);
    } else {
        animation.speed(speed).play();
    }
} else {
    element.attr({fill: ctx.properties.fanOffColor});
    if (animation) {
        animation.pause();
    }
}

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

要点：

• 在多数场景下，CSS动画更流畅且资源占用更低；
• 第3行：使用 ctx.api.cssAnimation 获取当前 ScadaSymbolAnimation 对象实例；
• 第8行：使用 ctx.api.cssAnimate 创建新的 ScadaSymbolAnimation 对象实例，提供与SVG.js Runner 类似的控制能力；
• 第11行：使用 animation.speed(speed).play() 设置动画速度并开始播放；
• 第16行：使用 animation.pause() 暂停动画；

下面定义该按钮的点击动作：

• 进入 “fan” tag的 “Tag settings”，点击 “点击动作” 的 “+ Add” 按钮；
• 复制以下函数：

1
2
3
4
5
6
7
8
9
ctx.api.disable(element);
ctx.api.callAction(event, 'onFanClick', undefined, {
  next: () => {
     ctx.api.enable(element);
  },
  error: () => {
     ctx.api.enable(element);
  }
});

• 将复制的函数粘贴到对应窗口，然后点击 “Apply”。

最佳实践

避免手动设置behavior值（如 ctx.api.setValue('fanOn', true) 示例）。该写法用于简化预览模式调试，但由于命令下发或处理可能失败，未必能反映device的真实状态。

设备交互推荐模式：

1. RPC to Device：当预期命令需立即生效且确认device在线时，使用如 setFanState 这类RPC短时命令。
2. Shared Attribute：设置共享属性（如 targetFanState）来表达期望状态，适用于可能离线的device。这样device上线后仍能最终接收并应用更新。
3. Client Attributes or Time-Series Data：将device上报数据（如 fanState）作为behavior项取值来源，确保SCADA symbol反映的是设备真实响应，而非仅仅反映命令是否已发送。

全局状态渲染函数

除了分别配置每个tag的渲染函数外，也可以集中在一个地方统一配置。 但在全局函数中，您操作的是 svg，而不是单个tag的 element。 可使用 ctx.tags.[tagId]（如 ctx.tags.rotationSpeedText）获取某个tag对应的SVG元素数组。 通常该数组仅包含一个元素，但在一般场景下，SVG文件也可能存在多个共享同一tag id的元素。

第7步：预览模式

在预览模式下，您可以检查未来部件的行为和配置正确性。

进入预览模式时，点击窗口右侧的 “Preview” 按钮。 左侧面板会显示SVG，右侧面板会显示部件配置。

下面测试部件行为：

• 点击绿色 “On” 按钮。按钮将不可点击，颜色应变为灰色；风扇会由红色变为绿色并开始旋转，且下方显示RPM数值。与此同时，”Off” 按钮会变为可点击并由灰色变为红色。点击它；
• 风扇应停止，”Off” 按钮再次变为不可点击，颜色恢复为灰色。

第8步：创建部件

现在我们已完成部件配置，接下来需要创建部件。操作如下：

• 点击右上角 “Create widget” 按钮；
• 在新窗口中输入部件名称，并选择已有widget bundle或新建一个。这里选择新建，输入名称后点击 “Create new widget bundle”；
• 可选：为widget bundle添加预览图，然后点击 “Add”；
• 点击 “Create” 确认创建部件。

下载SCADA symbol

您可以下载包含全部配置的SCADA symbol。点击SCADA symbol编辑器左侧面板的 “Download SCADA symbol” 按钮后，SVG文件将保存到本地电脑。

以下是已完成配置的SCADA symbol示例：

部件测试

下面在dashboard中测试该部件：

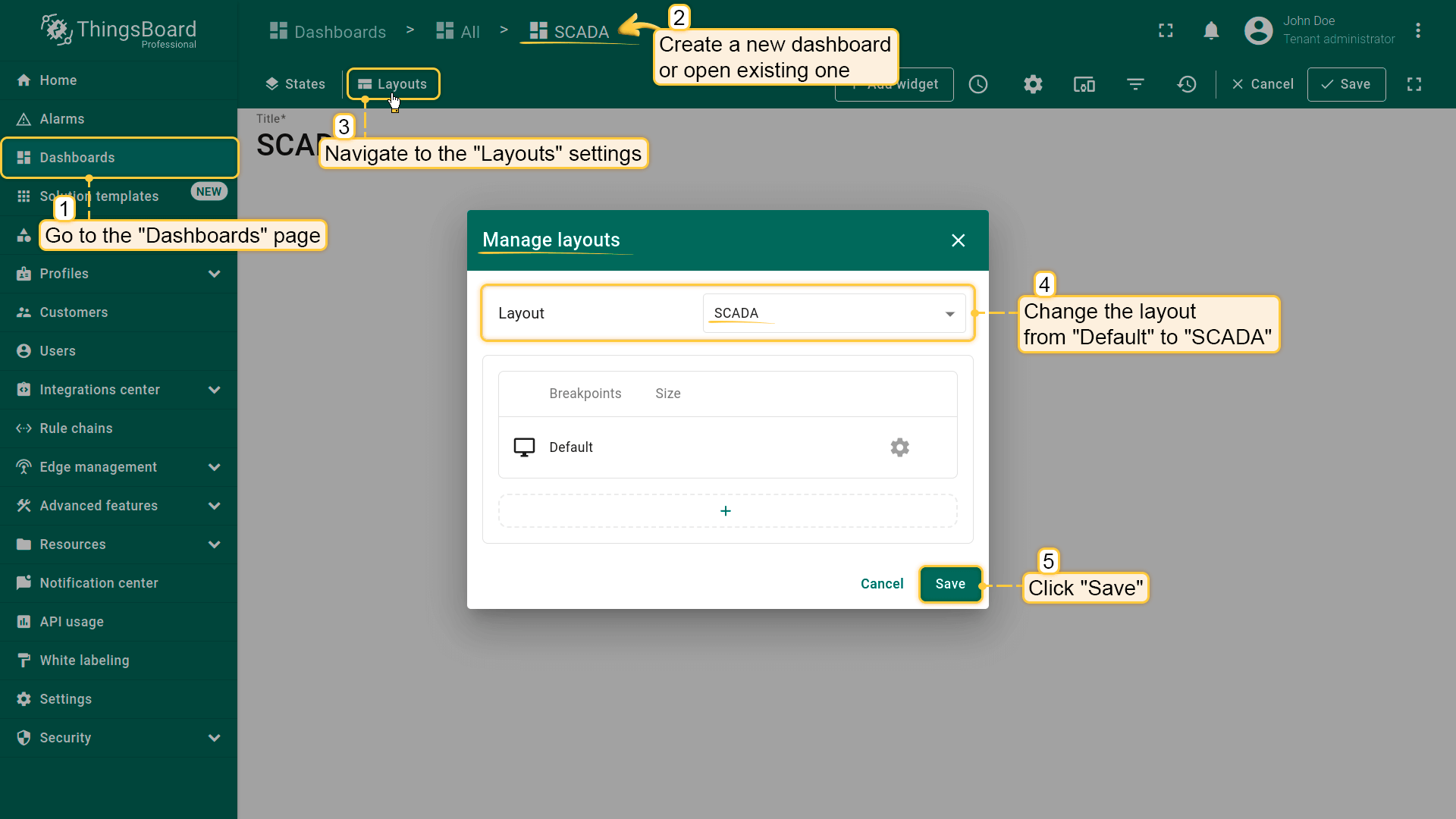

• 新建一个dashboard或打开已有dashboard。进入 “Layouts” 设置，将布局从 “Default” 改为 “SCADA”，然后点击 “Save”；

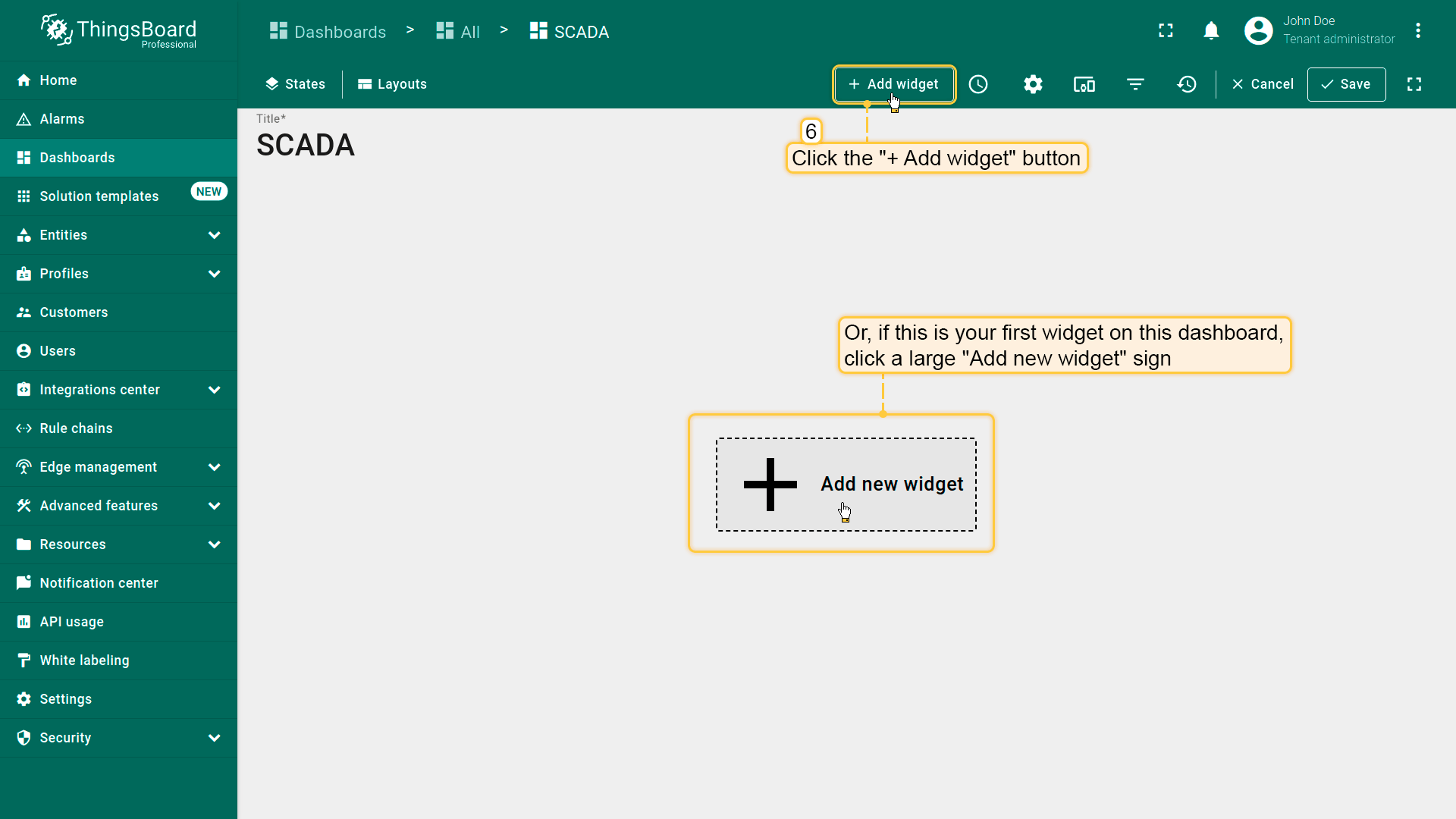

• 点击页面顶部 “Add widget” 按钮，或点击页面中央大号 “Add new widget” 图标；

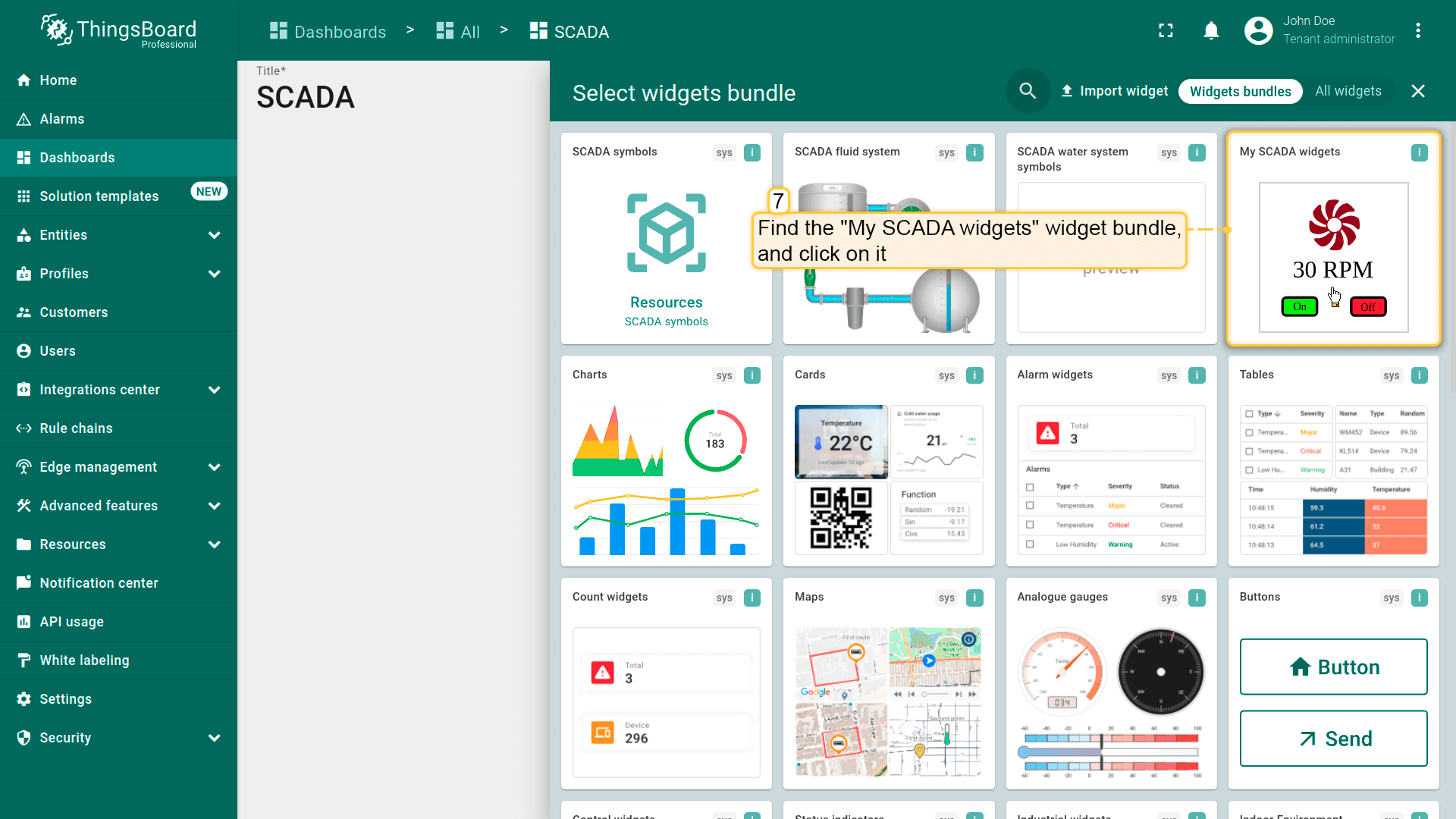

• 找到并点击 “My SCADA widgets” widget bundle；
• 点击 “Fan” 部件，将其添加到dashboard；
• 指定目标device（可使用任意device），然后点击 “Add”；
• 部件添加后，点击 “Save” 保存dashboard变更；

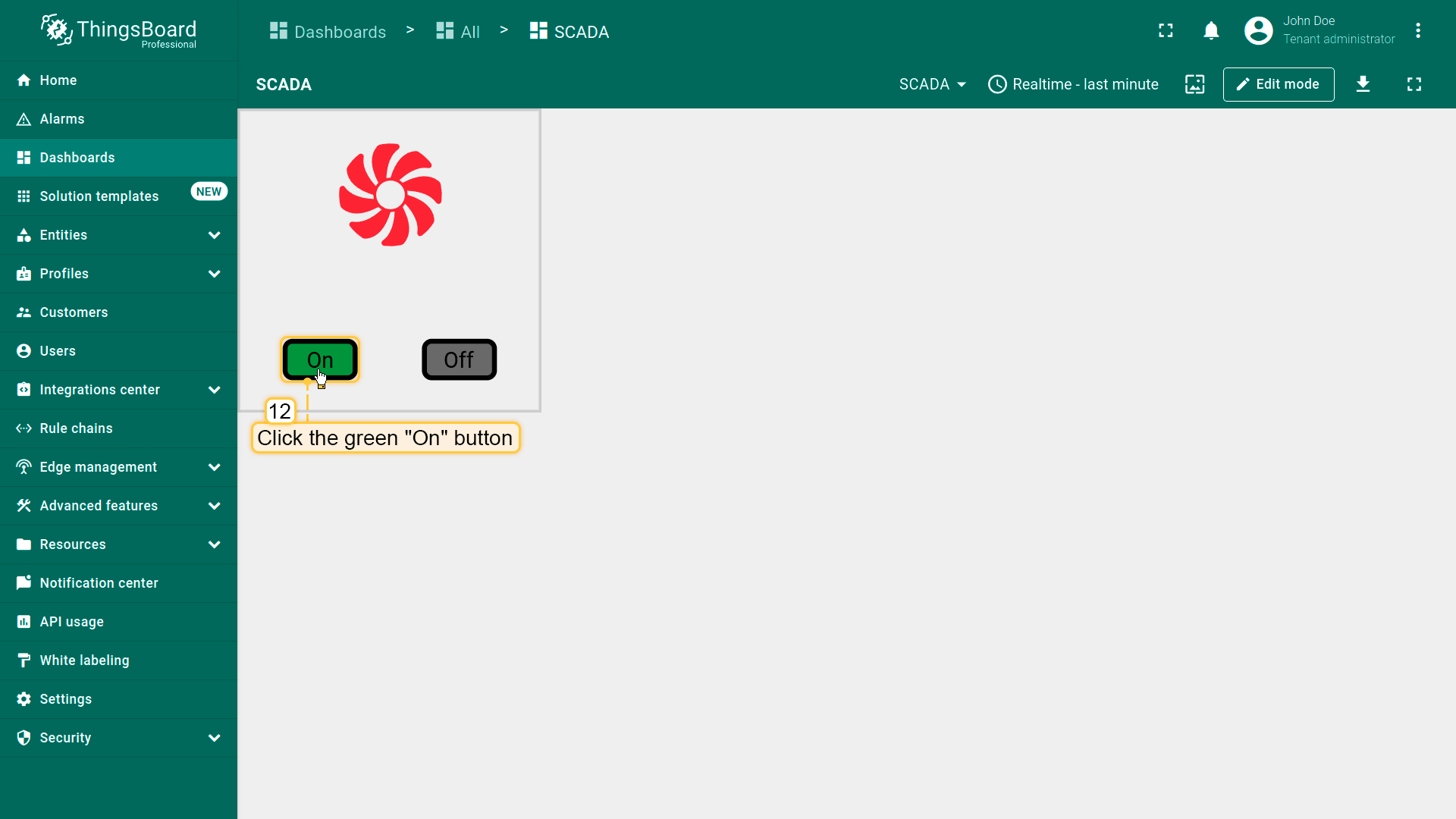

• 点击绿色 “On” 按钮。按钮将变为不可点击、颜色变灰；风扇会由红变绿并开始旋转，下方显示RPM值；
• 此时 “Off” 按钮会变为可点击并由灰变红。点击它后，风扇应停止，”Off” 按钮再次变为不可点击且颜色恢复为灰色。

参考

ScadaSymbolContext

ScadaSymbolContext（在函数代码中以 ctx 表示）是ThingsBoard中用于与SCADA symbol交互的核心JavaScript对象，包含以下字段：

1. ctx.svg：用于访问SVG根节点，是进入SVG DOM结构的主要入口。

2. ctx.tags：按tag ID（对象键）归类所有已打标的SVG元素，例如 ctx.tags.myTagId。每个tag ID对应一个数组，数组中包含一个或多个SVG元素。

3. ctx.values：保存所有来自 Value 类型behavior项的值。该字段对基于device或其他来源数据动态更新symbol至关重要。

4. ctx.properties：包含为SCADA symbol定义的全部properties，可根据最终用户需求进行外观自定义与配置调整。

5. ctx.api：提供 SCADA symbol API 引用，包含与SVG元素及其关联动作进行交互、修改和管理的方法。

该对象对于开发者高效创建和管理SCADA symbol交互元素至关重要。接口定义如下：

1
2
3
4
5
6
7
export interface ScadaSymbolContext {
    api: ScadaSymbolApi;
    tags: {[id: string]: Element[]};
    values: {[id: string]: any};
    properties: {[id: string]: any};
    svg: Svg;
}

ScadaSymbolApi

ScadaSymbolApi（通过 ScadaSymbolContext 访问时记作 api）是用于操作ThingsBoard中SCADA symbol元素的综合JavaScript接口。它封装了创建、修改和管理SVG元素交互所需的多种方法。该API的主要功能如下：

• generateElementId：为元素生成唯一标识符。创建新元素时非常有用。

  1
   generateElementId: () => string


  Returns：新生成的字符串类型元素ID。



• formatValue：按指定精度与单位转换规则格式化数值。

  1
   formatValue: (value: any, dec?: number, units?: string | TbUnit, showZeroDecimals?: boolean) => string | undefined


  Parameters：

  • value：待格式化的数值。
  • dec（optional）：小数位数，通常来自 ctx.properties。
  • units（optional）：追加到格式化结果中的单位，通常来自 ctx.properties。
  • showZeroDecimals（optional）：是否保留为零的小数位，通常来自 ctx.properties。

  Returns：格式化后的字符串；若格式化失败则返回undefined。



• formatValue：按指定精度与单位转换规则格式化数值。

  1
   formatValue: (value: any, settings: ValueFormatSettings) => string | undefined


  Parameters：

  • value：待格式化的数值。
  • settings：定义格式化选项（decimals、units、ignoreUnitSymbol、showZeroDecimals）的 ValueFormatSettings 对象。

  Returns：格式化后的字符串；若格式化失败则返回undefined。



• text：设置或更新一个或多个SVG元素的文本内容。仅适用于 SVG.Text 和 SVG.Tspan 类型元素。

  1
   text: (element: Element | Element[], text: string) => void


  Parameters：

  • element：SVG元素或SVG元素数组。
  • text：要设置的文本。


• font：为文本元素应用字体样式和颜色。仅适用于 SVG.Text 和 SVG.Tspan 类型元素。

  1
   font: (element: Element | Element[], font: Font, color: string) => void


  Parameters：

  • element：SVG元素或SVG元素数组。
  • font：用于设置文本字体的Font配置对象，通常来自 ctx.properties。
  • color：用于设置文本颜色的字符串，通常来自 ctx.properties。


• icon：在SVG元素中嵌入图标，并可选设置尺寸、颜色及居中方式。仅适用于 SVG.G 类型元素。

  1
   icon: (element: Element | Element[], icon: string, size?: number, color?: string, center?: boolean) => void


  Parameters：

  • element：SVG元素或SVG元素数组。
  • icon：要绘制的图标，支持 MDI 图标，通常来自 ctx.properties。
  • size（optional）：图标像素尺寸，通常来自 ctx.properties。
  • color（optional）：图标颜色，通常来自 ctx.properties。
  • center（optional）：是否在group元素内居中显示图标。


• cssAnimate：启动基于CSS的动画，并提供与SVG.js Runner 类似的控制能力。会结束此前的CSS动画。

  1
   cssAnimate: (element: Element, duration: number) => ScadaSymbolAnimation


  Parameters：

  • element：SVG元素。
  • duration：动画时长（毫秒）。

  Returns：ScadaSymbolAnimation 实例，用于控制动画。



• cssAnimation：获取元素当前应用的CSS动画。

  1
    cssAnimation: (element: Element) => ScadaSymbolAnimation | undefined


  Parameters：

  • element：SVG元素。

  Returns：当前CSS动画实例；若未应用动画则返回undefined。



• resetCssAnimation：停止并清除元素上的所有CSS动画，将其重置为初始状态，同时移除CSS动画实例。

  1
    resetCssAnimation: (element: Element) => void


  Parameters：

  • element：SVG元素。


• finishCssAnimation：立即结束所有CSS动画，并将元素应用到最终动画状态，同时移除CSS动画实例。

  1
    finishCssAnimation: (element: Element) => void


  Parameters：

  • element：SVG元素。


• disable：禁用一个或多个元素的交互。例如用户点击时不会触发点击动作。

  1
    disable: (element: Element | Element[]) => void


  Parameters：

  • element：SVG元素或SVG元素数组。


• enable：重新启用先前被禁用元素的交互。例如用户点击时会触发点击动作。

  1
    enable: (element: Element | Element[]) => void


  Parameters：

  • element：SVG元素或SVG元素数组。


• callAction：按ID触发指定behavior动作，并可选传入值与observer回调。

  1
    callAction: (event: Event, behaviorId: string, value?: any, observer?: Partial<Observer<void>>) => void


  Parameters：

  • event：事件对象。
  • behaviorId：类型为 Action 的behavior项ID。
  • value（optional）：传给该动作的参数。
  • observer（optional）：结果回调。


• setValue：更新 ctx.values 对象中的某个值，并触发所有渲染函数。

  1
    setValue: (valueId: string, value: any) => void


  Parameters：

  • valueId：类型为 Value 的behavior项ID。
  • value：要设置的新值。


• unitSymbol：根据当前单位制或传入单位，获取目标单位符号。

  1
   unitSymbol: (unit: TbUnit) => string


  Parameters：

  • unit：单位定义，可为字符串，或为不同单位制（如METRIC、IMPERIAL、HYBRID）定义映射关系的TbUnitMapping对象。

  Returns：目标单位符号字符串，由当前单位制或传入单位计算得到。



• convertUnitValue：根据提供的单位定义，将数值从一个单位转换到另一个单位。

  1
   convertUnitValue: (value: number, unit: TbUnit) => number


  Parameters：

  • value：待转换的数值。
  • unit：单位定义，可为表示源单位的字符串，或用于按单位制转换的TbUnitMapping对象。

  Returns：转换后的数值；若转换失败或无需转换，则返回原值。



ScadaSymbolAnimation

ThingsBoard中的 ScadaSymbolAnimation 接口用于在SCADA symbol内实现复杂CSS动画。 该接口允许开发者动态控制动画细节，并提供多种方法来操作动画行为与属性。 以下是 ScadaSymbolAnimation 接口的关键方法：

• running：检查动画当前是否正在运行。

  1
   running: () => boolean


  Returns：若动画正在运行返回 true，否则返回 false。



• play：启动或继续动画。

  1
   play: () => void


• pause：暂停动画。

  1
   pause: () => void


• stop：停止动画并重置进度。

  1
   stop: () => void


• finish：完成动画并跳转到结束状态。

  1
   finish: () => void


• speed：设置动画速度。

  1
   speed: (speed: number) => ScadaSymbolAnimation


  Parameters：

  • speed：速度系数（例如 2 表示速度为2倍）。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• ease：设置动画缓动函数。

  1
   ease: (easing: string) => ScadaSymbolAnimation


  Parameters：

  • easing：缓动类型（如 linear、ease-in、ease-out）。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• loop：使动画按指定次数重复播放。

  1
   loop: (times?: number, swing?: boolean) => ScadaSymbolAnimation


  Parameters：

  • times（optional）：动画重复次数。
  • swing（optional）：若为 true，动画方向将交替。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• transform：对动画元素应用矩阵变换。

  1
   transform: (transform: MatrixTransformParam, relative?: boolean) => ScadaSymbolAnimation


  Parameters：

  • transform：与 SVG.js 类似的变换对象，但仅支持以下属性：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    rotate?: number
    scaleX?: number
    scaleY?: number
    ox?: number
    originX?: number
    oy?: number
    originY?: number
    translateX?: number
    translateY?: number


  • relative（optional）：若为 true，则相对于当前状态进行变换。

Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• rotate：围绕某个点旋转元素。

  1
    rotate: (r: number, cx?: number, cy?: number) => ScadaSymbolAnimation


  Parameters：

  • r：旋转角度（度）。
  • cx、cy（optional）：旋转中心。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• x：沿x轴移动元素。

  1
    x: (x: number) => ScadaSymbolAnimation


  Parameters：

  • x：新的x坐标。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• y：沿y轴移动元素。

  1
    y: (y: number) => ScadaSymbolAnimation


  Parameters：

  • y：新的y坐标。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• size：设置元素尺寸。

  1
    size: (width: number, height: number) => ScadaSymbolAnimation


  Parameters：

  • width：新的宽度。
  • height：新的高度。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• width：设置元素宽度。

  1
    width: (width: number) => ScadaSymbolAnimation


  Parameters：

  • width：新的宽度。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• height：设置元素高度。

  1
    height: (height: number) => ScadaSymbolAnimation


  Parameters：

  • height：新的高度。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• move：将元素移动到新位置。

  1
    move: (x: number, y: number) => ScadaSymbolAnimation


  Parameters：

  • x：新的x坐标。
  • y：新的y坐标。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• dmove：按指定增量移动元素。

  1
    dmove: (dx: number, dy: number) => ScadaSymbolAnimation


  Parameters：

  • dx：x坐标增量。
  • dy：y坐标增量。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• relative：相对于当前位置移动元素。

  1
    relative: (x: number, y: number) => ScadaSymbolAnimation


  Parameters：

  • x：x增量。
  • y：y增量。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• scale：以中心点为基准缩放元素。

  1
    scale: (x: number, y?: number, cx?: number, cy?: number) => ScadaSymbolAnimation


  Parameters：

  • x：x轴缩放因子。
  • y（optional）：y轴缩放因子。
  • cx、cy（optional）：缩放中心点。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

• attr：设置元素属性。

  1
    attr: (attr: string | object, value?: any) => ScadaSymbolAnimation


  Parameters：

  • attr：属性名，或属性名-属性值对象。
  • value（optional）：当 attr 为单个属性名时对应的属性值。

  Returns：自身（更新后的 ScadaSymbolAnimation 实例），可用于链式调用。

ConnectorScadaSymbolAnimation

ThingsBoard中的 ConnectorScadaSymbolAnimation 接口用于管理SVG连接线元素动画，尤其是沿指定路径的流动动画。 该接口提供对动画播放、外观、速度和方向的控制方法，可动态操控连接线动画。 以下是 ConnectorScadaSymbolAnimation 接口的关键方法：

• play：启动或继续连接线动画。

  1
   play: () => void


若SVG元素中尚不存在动画路径，则先添加该路径，并以同步偏移方式启动动画。

• stop：停止连接线动画。

  1
   stop: () => void


通过停止 animate 元素结束动画，并暂停流动效果。

• finish：完成连接线动画并将其移除。

  1
   finish: () => void


从SVG元素中移除动画路径，从而结束动画。

• flowAppearance：配置连接线动画的视觉外观。

  1
   flowAppearance: (width: number, color: string, linecap: StrokeLineCap, dashWidth: number, dashGap: number) => ConnectorScadaSymbolAnimation


  Parameters：

  • width：动画路径的描边宽度。
  • color：动画路径的描边颜色（例如 #C8DFF7）。
  • linecap：描边端点样式（butt、round 或 square）。
  • dashWidth：描边 dasharray 中短划线宽度。
  • dashGap：描边 dasharray 中短划线间距。

  Returns：自身（更新后的 ConnectorScadaSymbolAnimation 实例），可用于链式调用。



• duration：设置连接线动画速度。

  1
   duration: (speed: number) => ConnectorScadaSymbolAnimation


  Parameters：

  • speed：动画持续时间（秒）。

  Returns：自身（更新后的 ConnectorScadaSymbolAnimation 实例），可用于链式调用。



• direction：设置连接线动画沿路径的流动方向。

  1
   direction: (direction: boolean) => ConnectorScadaSymbolAnimation


  Parameters：

  • direction：若为 true 使用正向路径；若为 false 使用反向路径。

  Returns：自身（更新后的 ConnectorScadaSymbolAnimation 实例），可用于链式调用。
