概述

外部数据源功能的设计目的如下：

• 性能优化：

  • 显著降低ThingsBoard的负载。
  • 提升可视化构建速度。
  • 优化Trendz资源使用，无需为Trendz增加额外内存即可展示更多数据。

• 第三方集成：

  • 支持集成ThingsBoard系统之外的数据。

外部数据源表格式

目前，Trendz支持以下数据库：

• PostgreSQL（9.4及以上版本）
• MySQL（5.0及以上版本）
• MSSQL（2016及以上版本）
• Oracle（9i及以上版本）

Trendz可以使用外部数据源中的表，前提是：

1. 表中包含一个存储设备/资产ID的列。
2. 表中包含一个bigint类型的毫秒级时间戳列。
3. 其他列可以是任意格式。

管理外部SQL数据源

第一步是配置Trendz与外部SQL数据库的连接方式。

添加外部SQL数据源

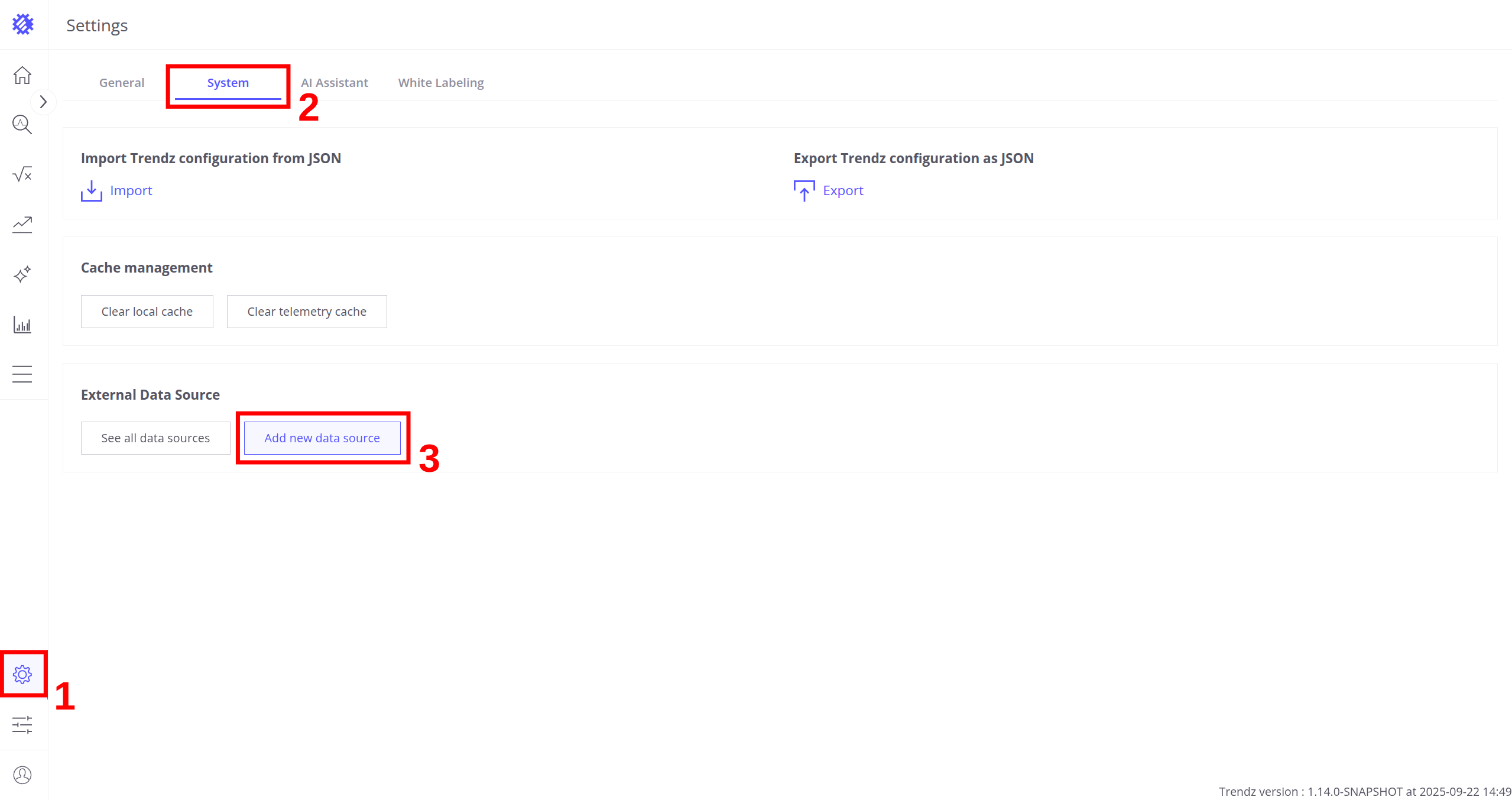

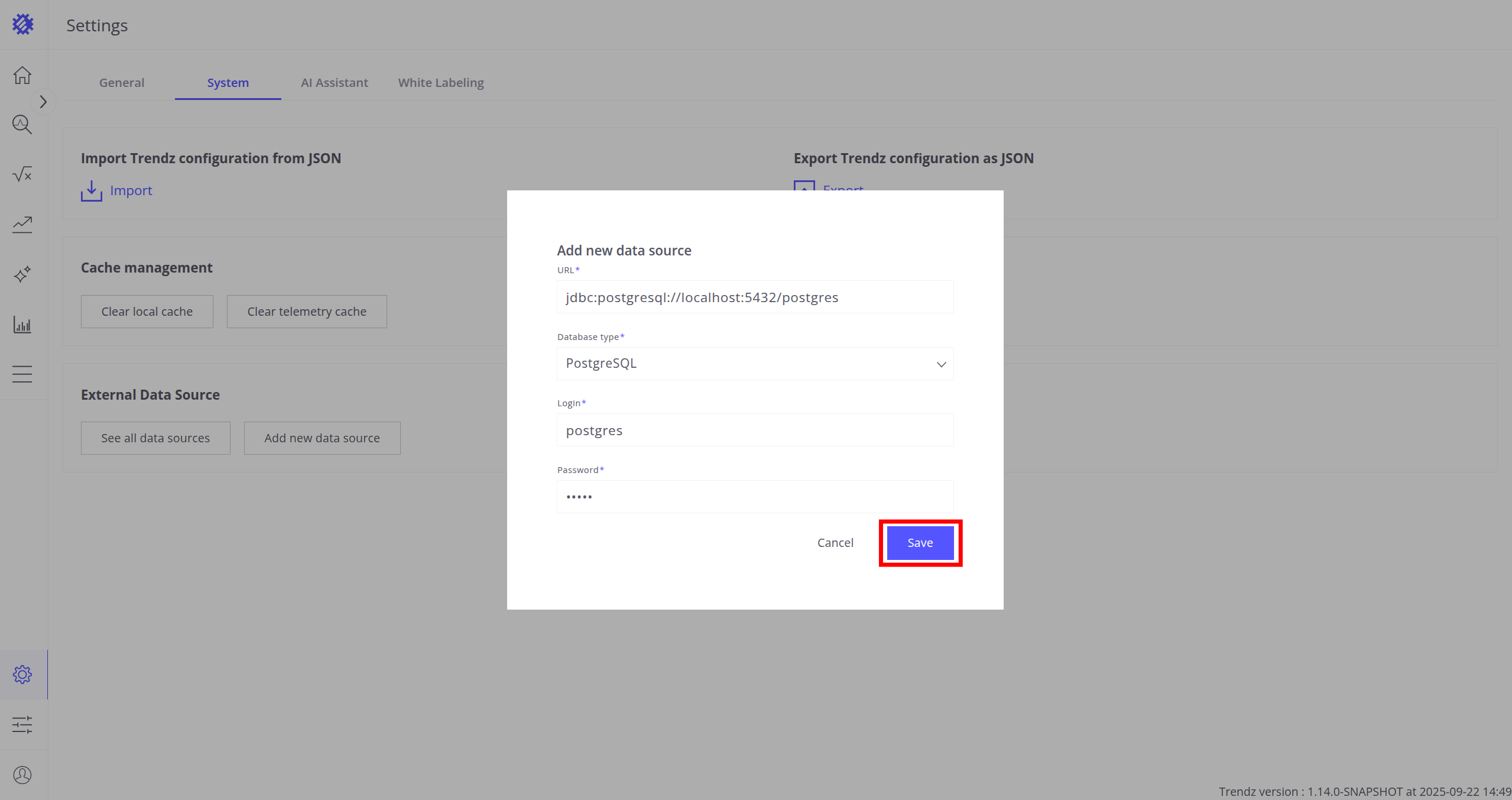

添加新的外部SQL数据源的步骤如下：

• 进入Settings，然后选择System标签页。
• 在External Data Source区域，点击Add new data source。

• 填写数据库连接信息：

  • JDBC格式的URL
  • 数据库类型
  • 登录名
  • 密码
• 点击Save按钮。

如果数据库连接成功，将显示成功提示；否则将显示错误信息。

查看所有外部数据源

查看所有外部数据源的步骤如下：

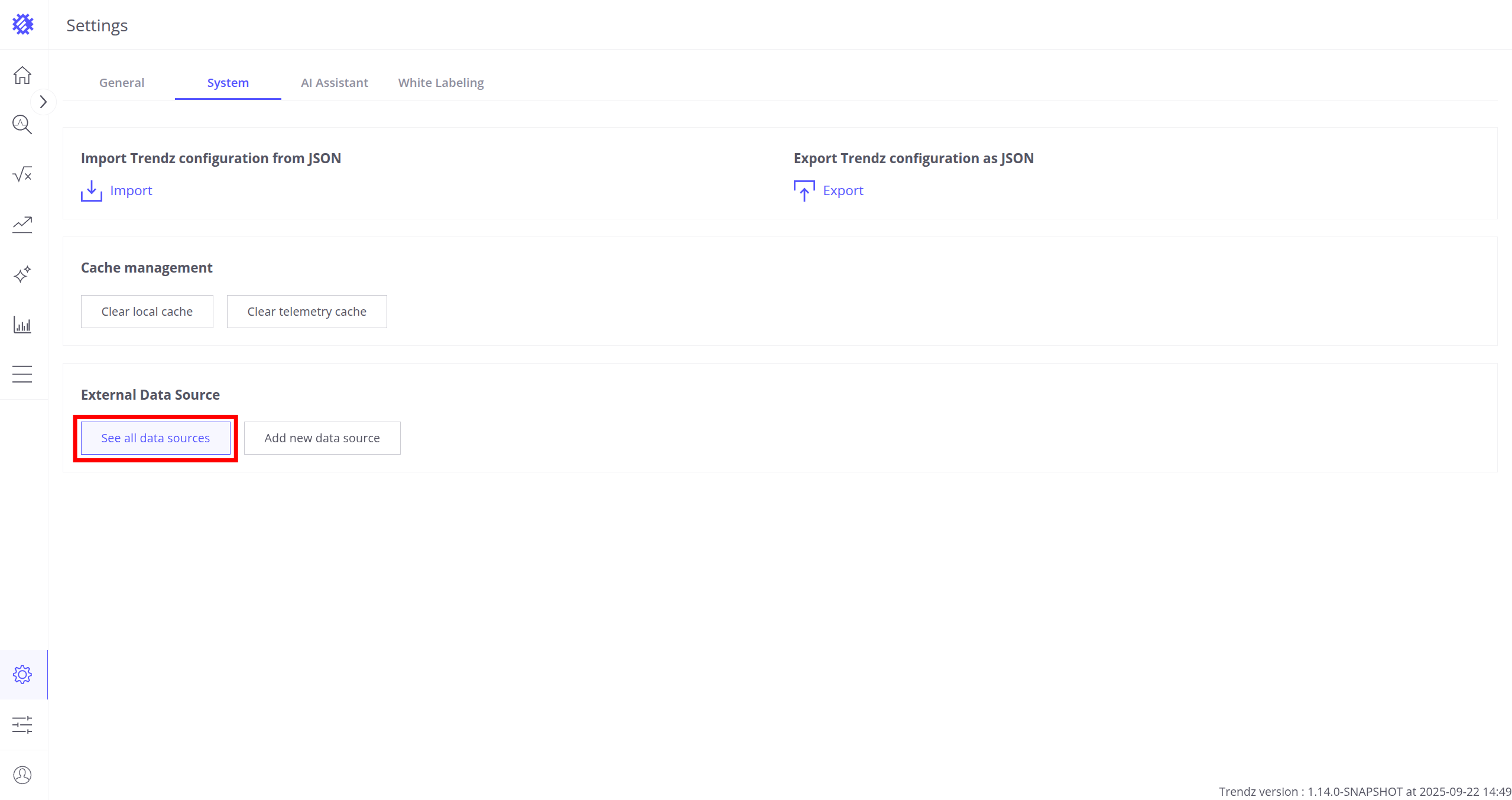

• 进入Settings，然后选择System标签页。
• 在External Data Source区域，点击See all data sources。

这里会显示一个包含三列的表格：Data Source URL、Database type和Actions。

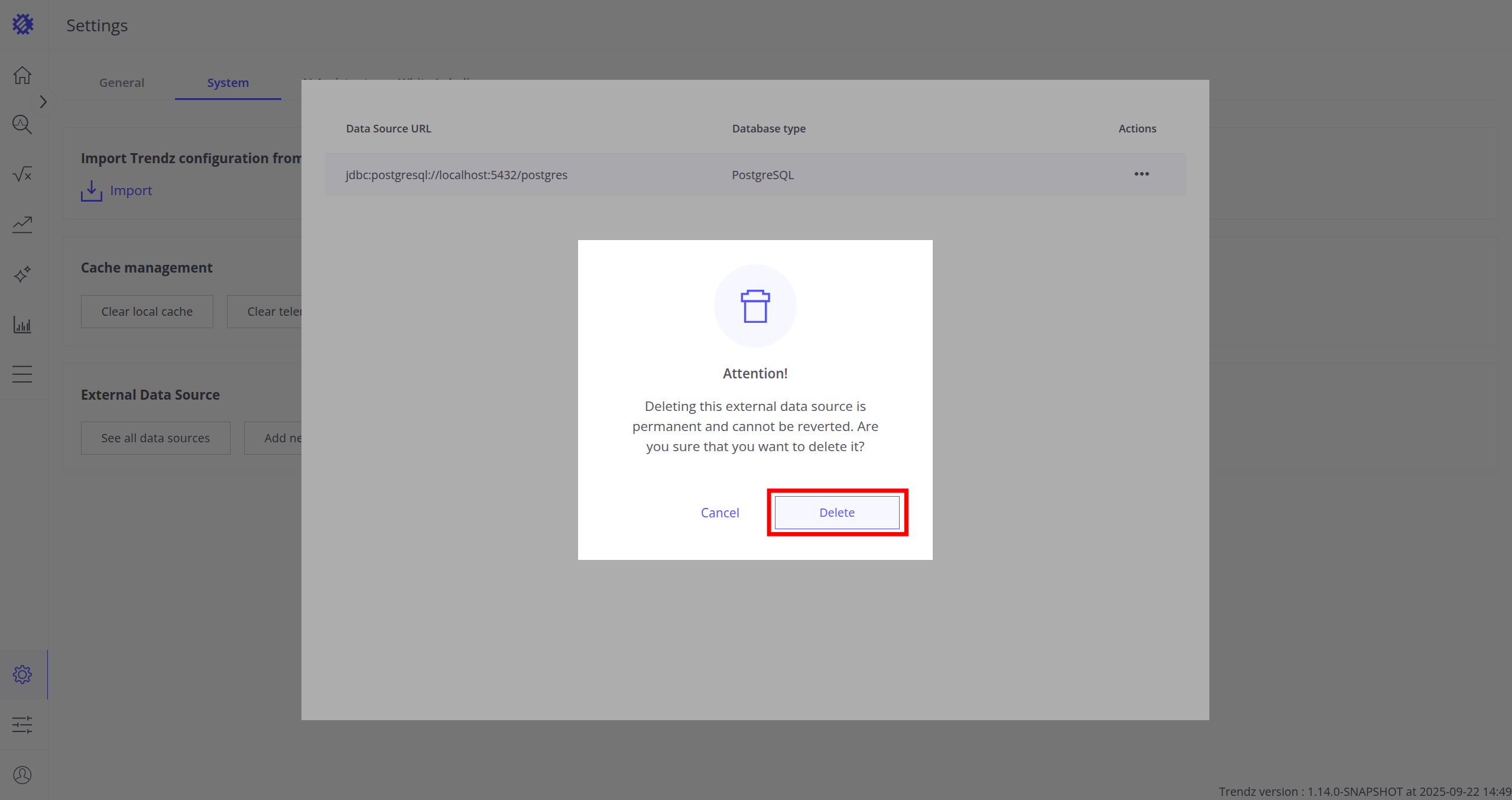

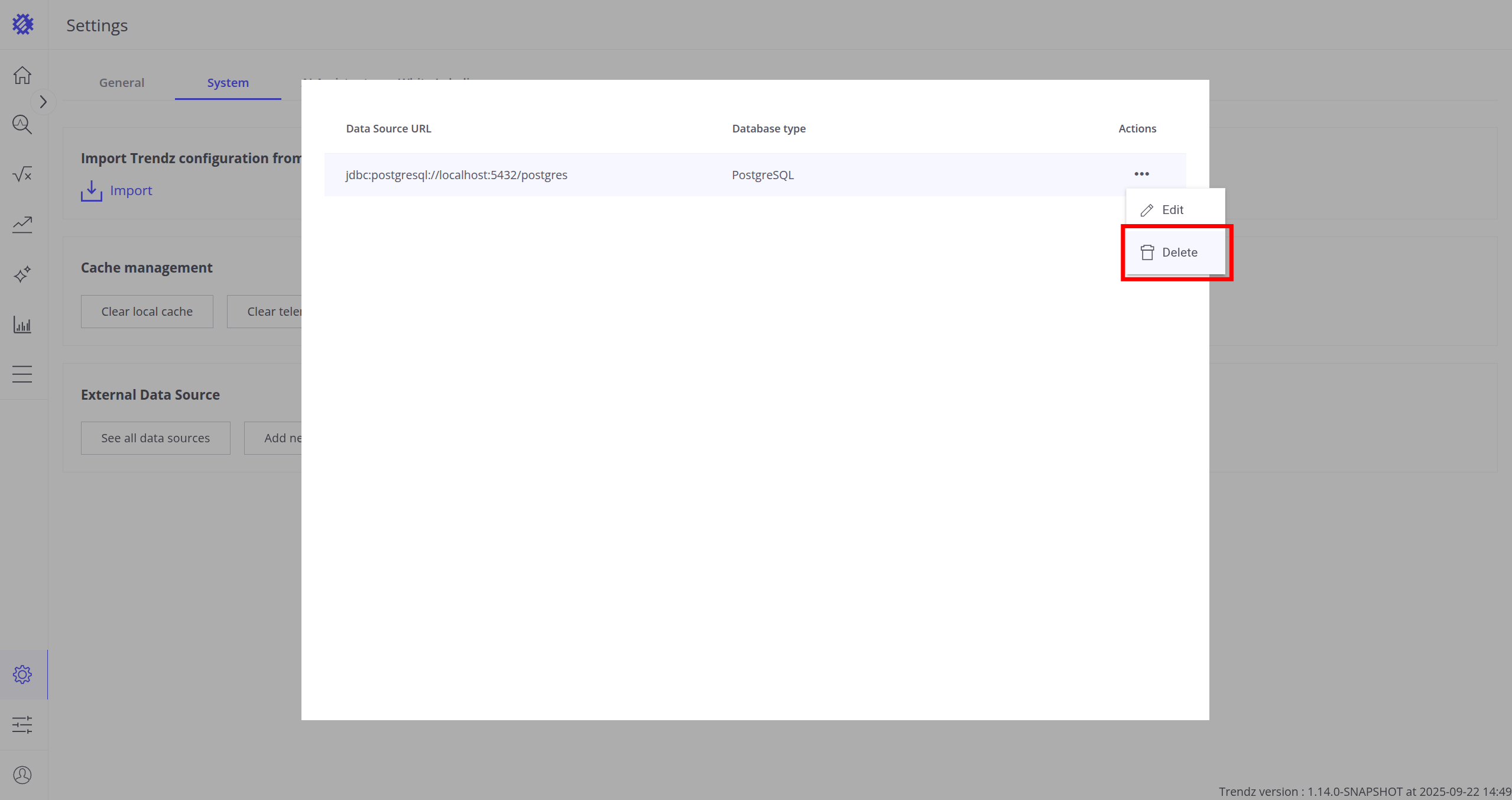

删除外部数据源的步骤如下：

• 点击Actions列中的三点菜单。
• 点击Delete。

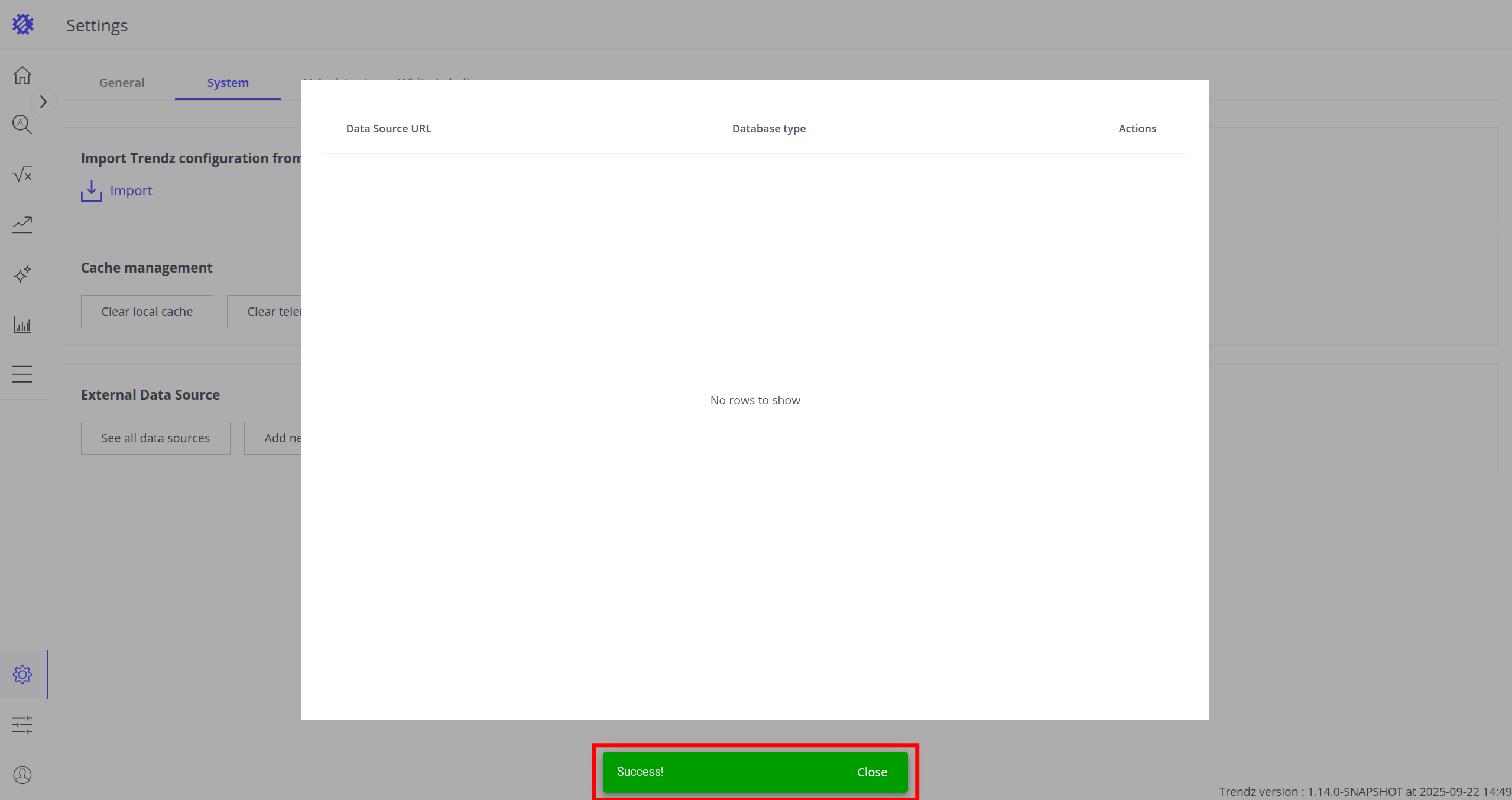

• 确认删除操作，并查看哪些实体会受到影响。

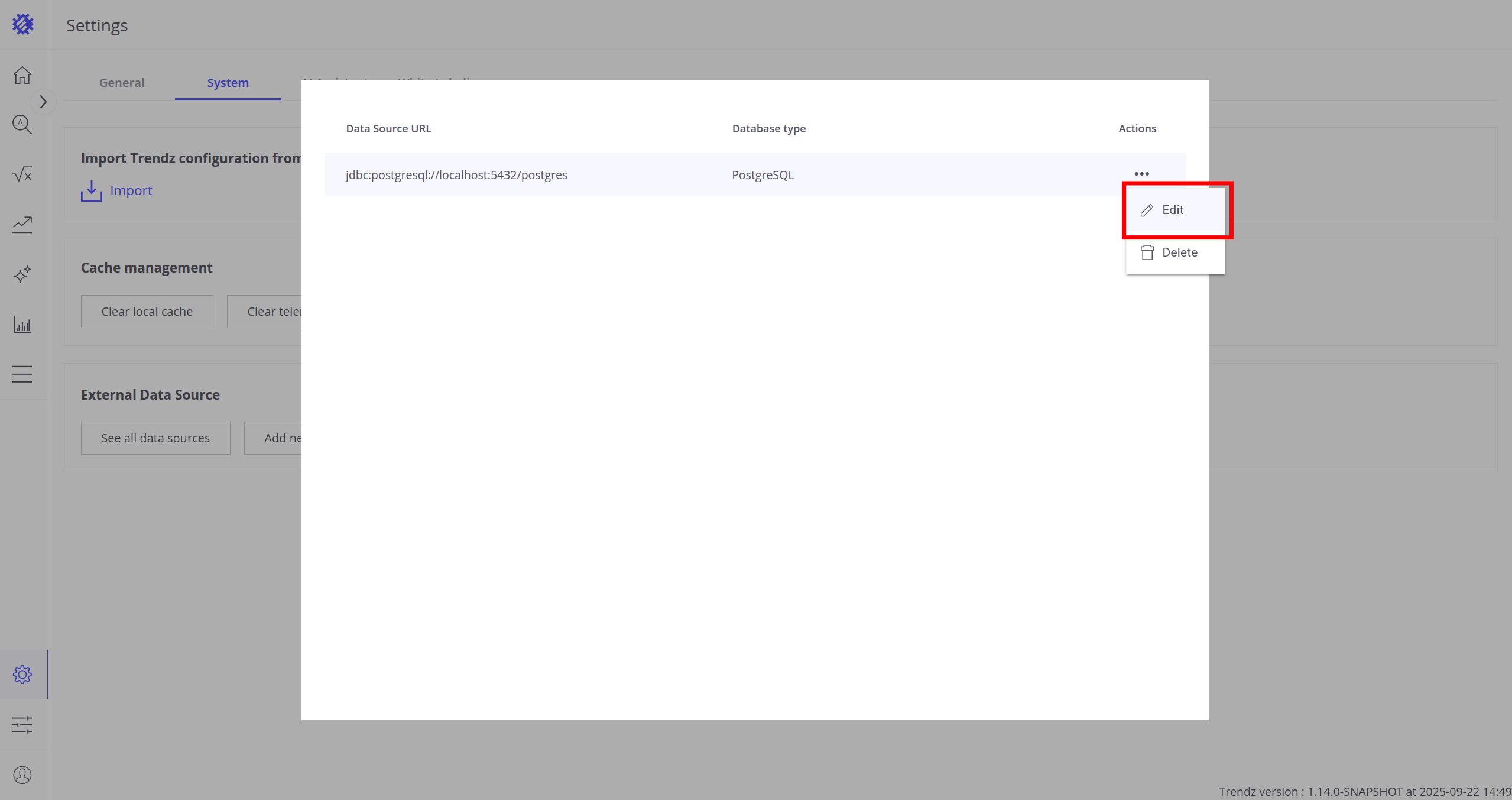

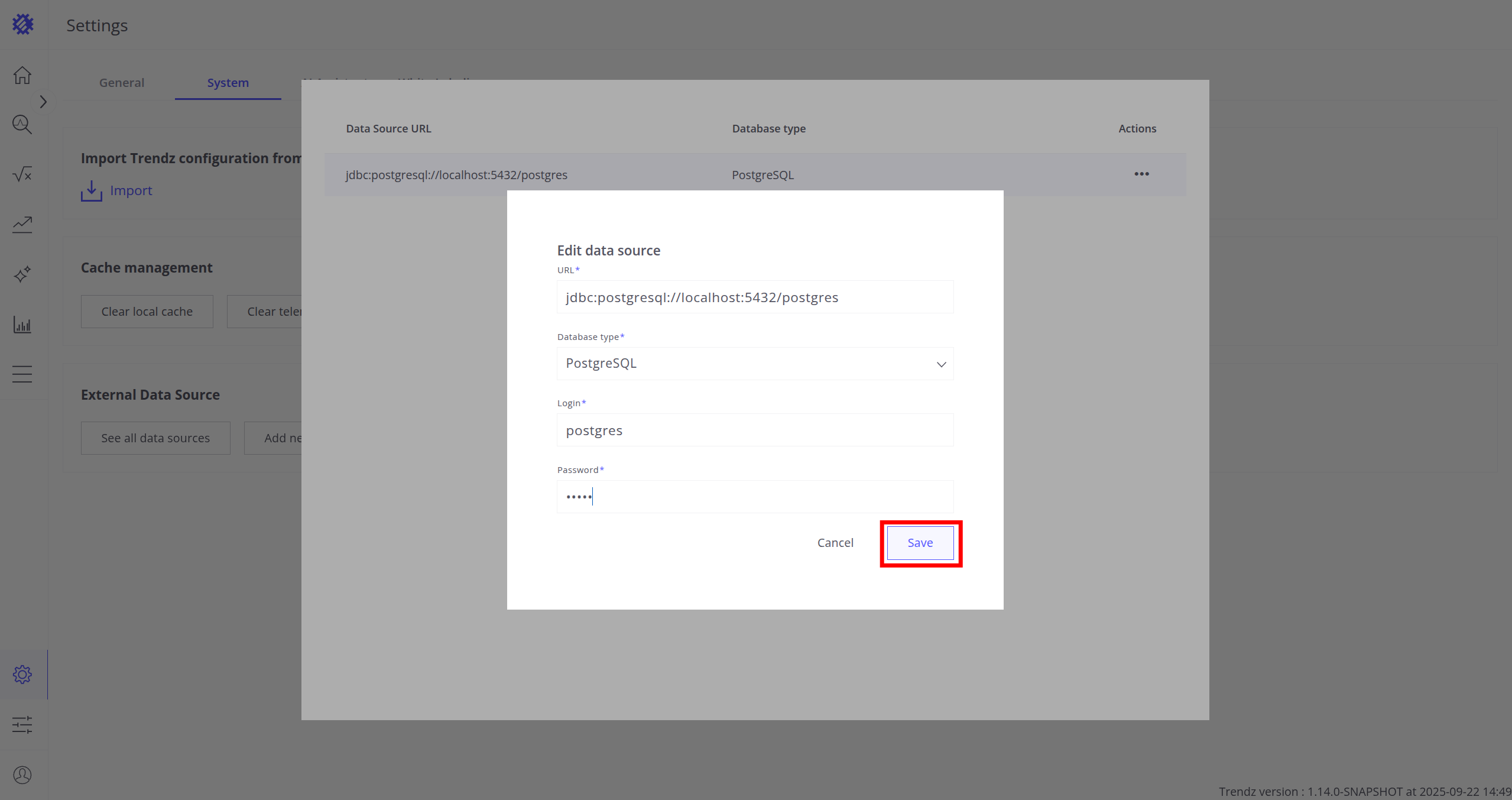

编辑外部数据源的步骤如下：

• 点击Actions列中的三点菜单。
• 点击Edit。
• 修改URL/数据库类型/登录名/密码。

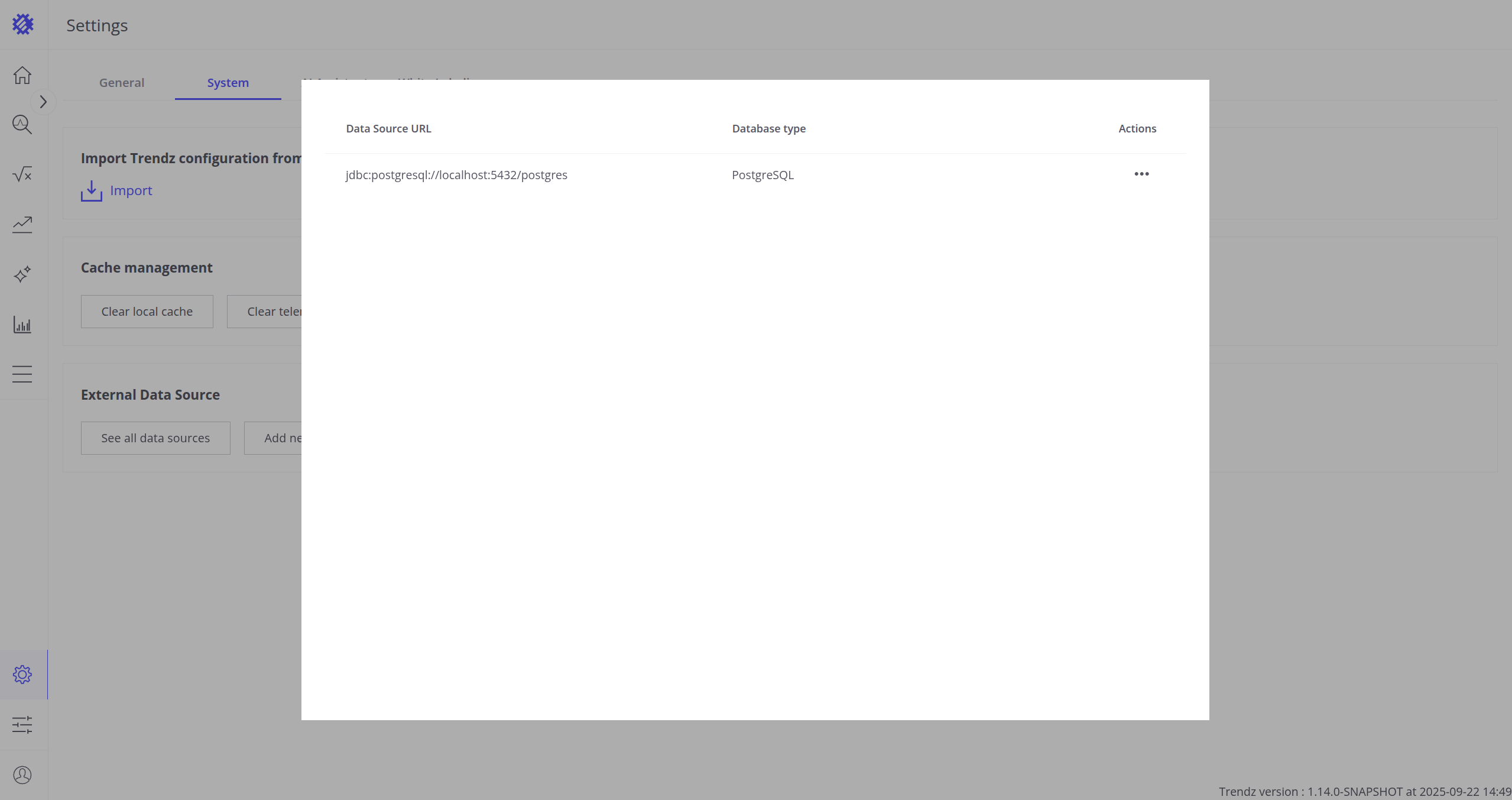

• 确认更新操作，并查看哪些实体会受到影响。

如果数据库连接成功，将显示成功提示；否则将显示错误信息。

定义外部业务实体

要使用外部数据源中的表，需要先添加一个外部业务实体。 关于业务实体的详细信息，请参阅此处。

以下是创建外部业务实体的6个简单步骤：

为便于演示，我们将创建一个外部业务实体，从以下PostgreSQL表中获取数据：

1
2
3
4
5
6
7
CREATE TABLE IF NOT EXISTS building_consumption (
    id UUID PRIMARY KEY,
    building_id UUID NOT NULL,
    heat_consumption BIGINT NOT NULL,
    energy_consumption BIGINT NOT NULL,
    ts BIGINT NOT NULL
);

步骤1：添加外部业务实体

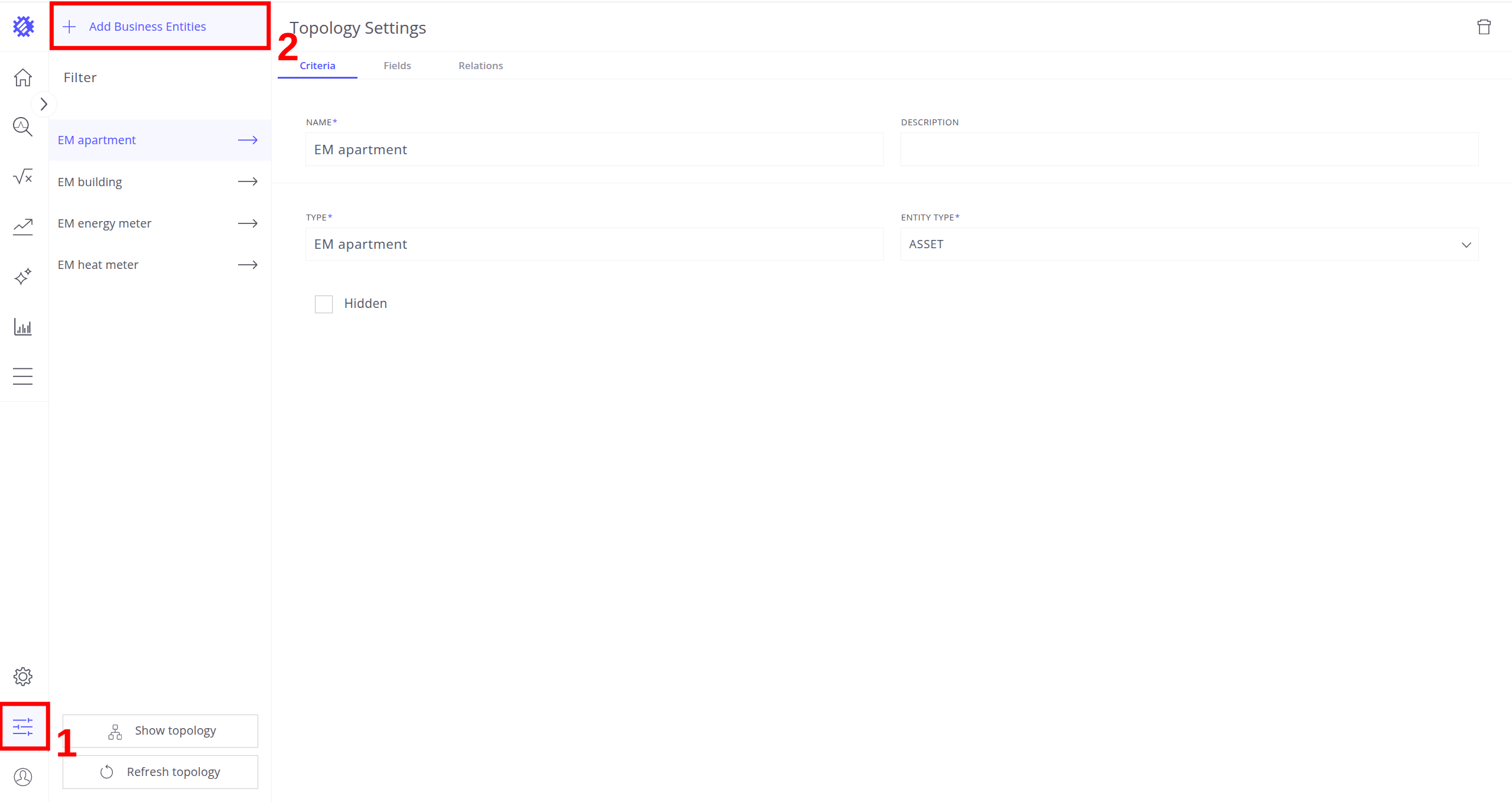

• 进入Business Entities部分。
• 点击Add Business Entity。
• 输入希望在左侧面板中显示的名称（如Building Consumption Data）。
• 将Entity Type设置为”External”。
• 输入要从中检索数据的表名（如building_consumption）。注意：表名区分大小写。
• 选择要从中检索数据的数据源。

步骤2：添加键值实体字段

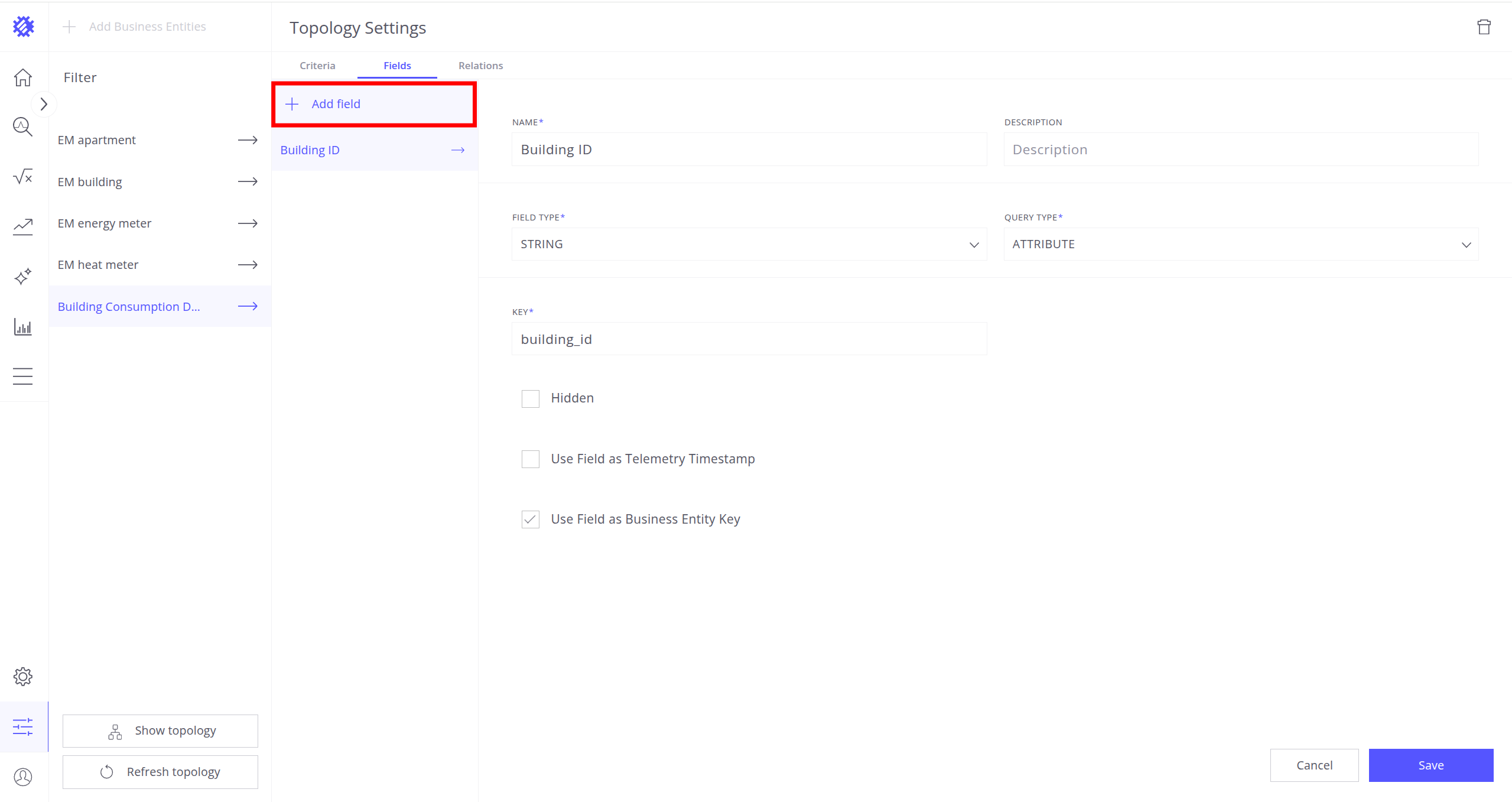

• 进入Fields标签页。
• 点击Add field。
• 输入希望在字段部分显示的名称（如Building ID）。
• 字段类型选择String。
• 查询类型选择Attribute。
• 在Key字段中，输入指定表中包含设备/资产ID的列名（如building_id）。注意：列名区分大小写。
• 勾选Use Field as Business Entity Key复选框。

步骤3：添加时间戳实体字段

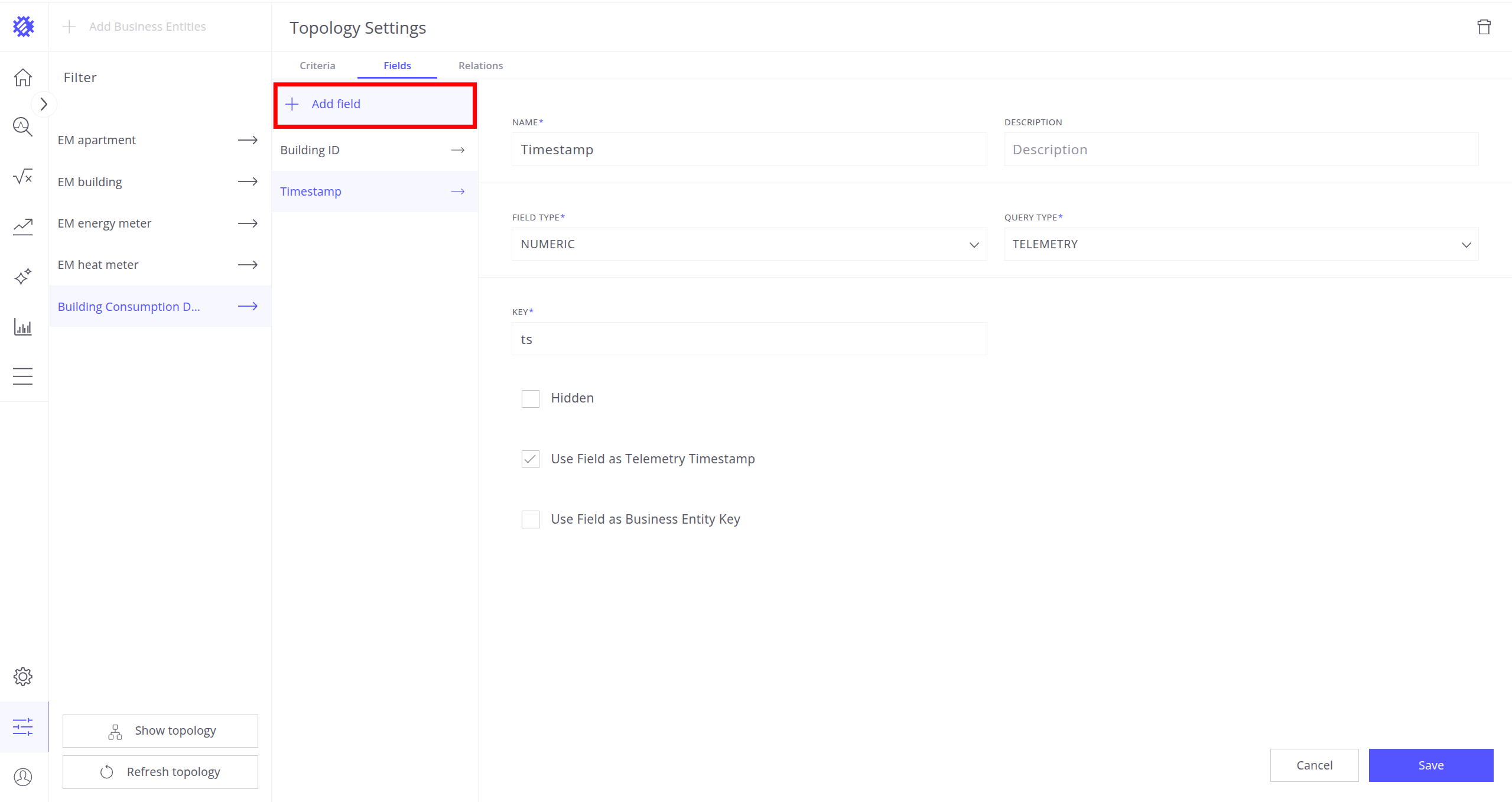

• 点击Add field。
• 输入希望在字段部分显示的名称（如Timestamp）。
• 字段类型选择Numeric。
• 查询类型选择Telemetry。
• 在Key字段中，输入指定表中包含毫秒级时间戳的列名（如ts）。注意：列名区分大小写。
• 勾选Use Field as Telemetry Timestamp复选框。

步骤4：添加其他遥测实体字段

• 点击Add field。
• 输入希望在字段部分显示的名称（如Heat Consumption或Energy Consumption）。
• 根据数据选择合适的字段类型。
• 查询类型选择Telemetry。
• 在Key字段中，输入指定表中要使用的数据列名（如heat_consumption或energy_consumption）。注意：列名区分大小写。

根据需要重复步骤4来添加更多列。 如需删除当前字段，点击右上角的删除按钮。 关于业务实体标签页的详细信息，请参阅此处。

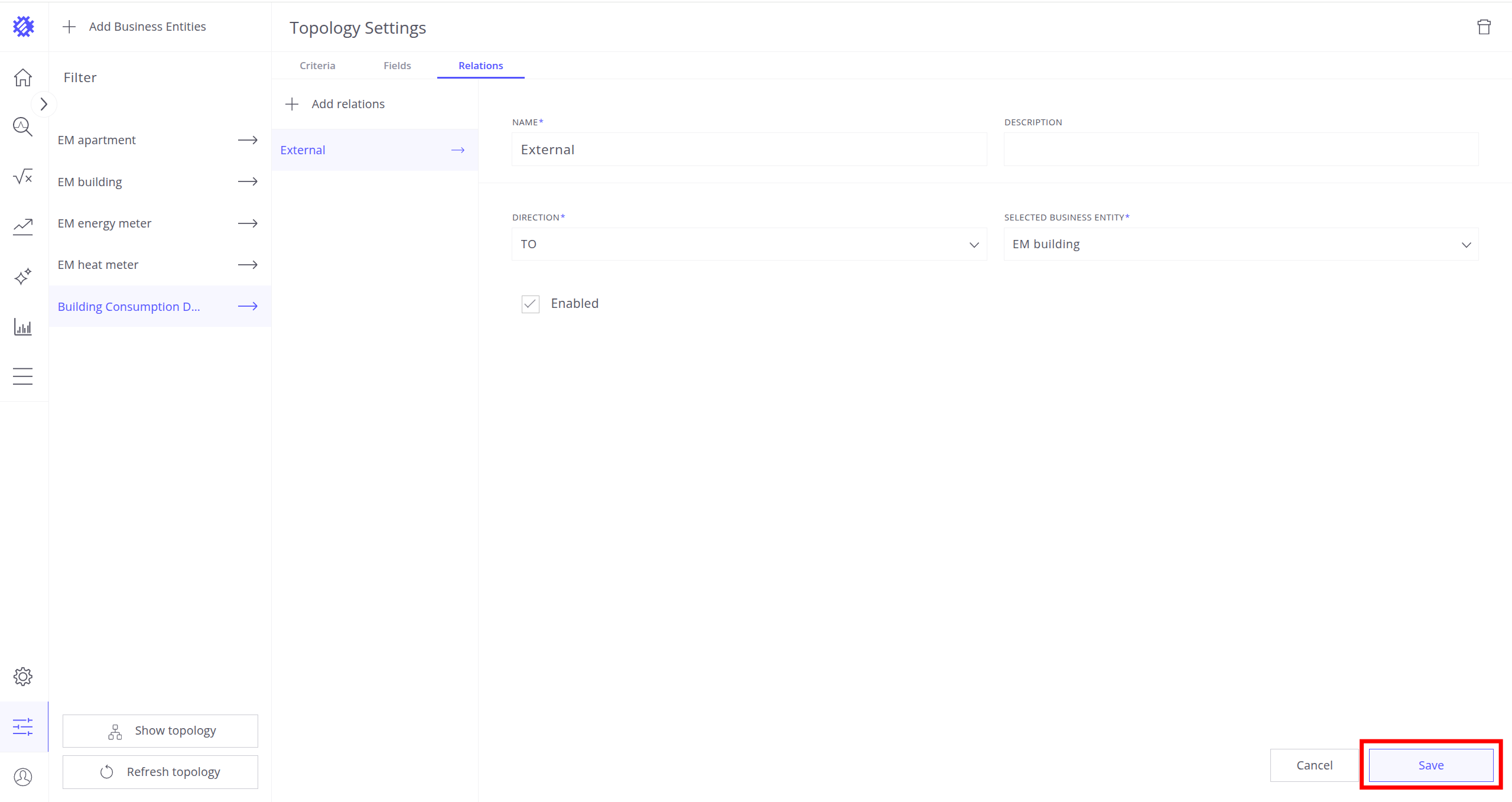

步骤5：添加与ThingsBoard业务实体的关系

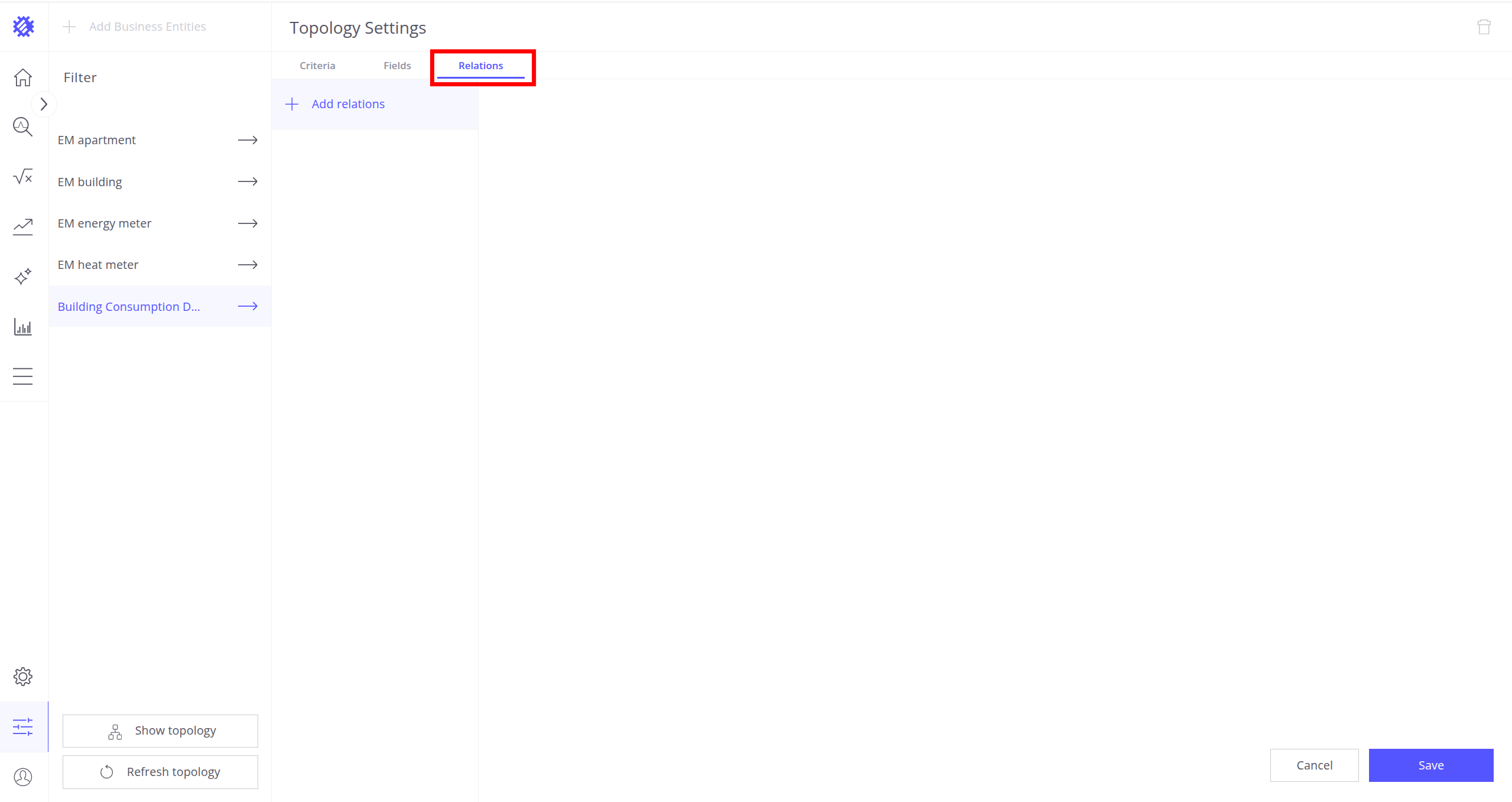

• 进入Relations标签页。
• 点击Add relation。
• 输入任意名称（如External）。
• 将方向设置为TO。
• 选择要与外部业务实体关联的业务实体，步骤2中的键值列应包含与所选业务实体关联的设备/资产ID（如EM building）。
• 勾选Enabled复选框。
• 点击Save。

步骤6：构建简单视图进行验证

现在可以创建与外部业务实体关联的视图了。 注意：视图中必须至少使用一个来自ThingsBoard的实体。

可以构建一个最简单的视图来验证配置是否正确：

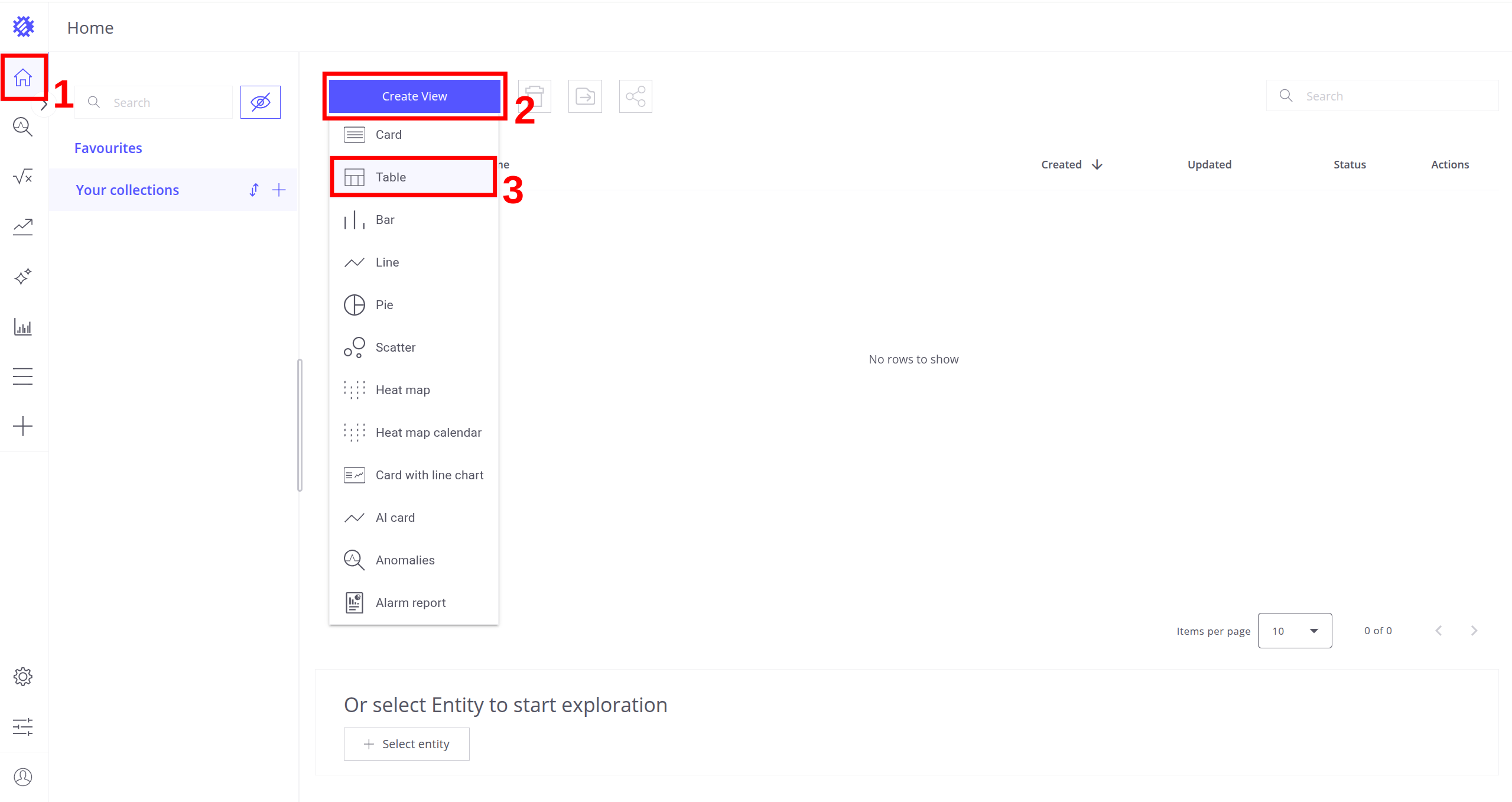

• 进入首页。
• 点击Create View，选择Table视图类型。

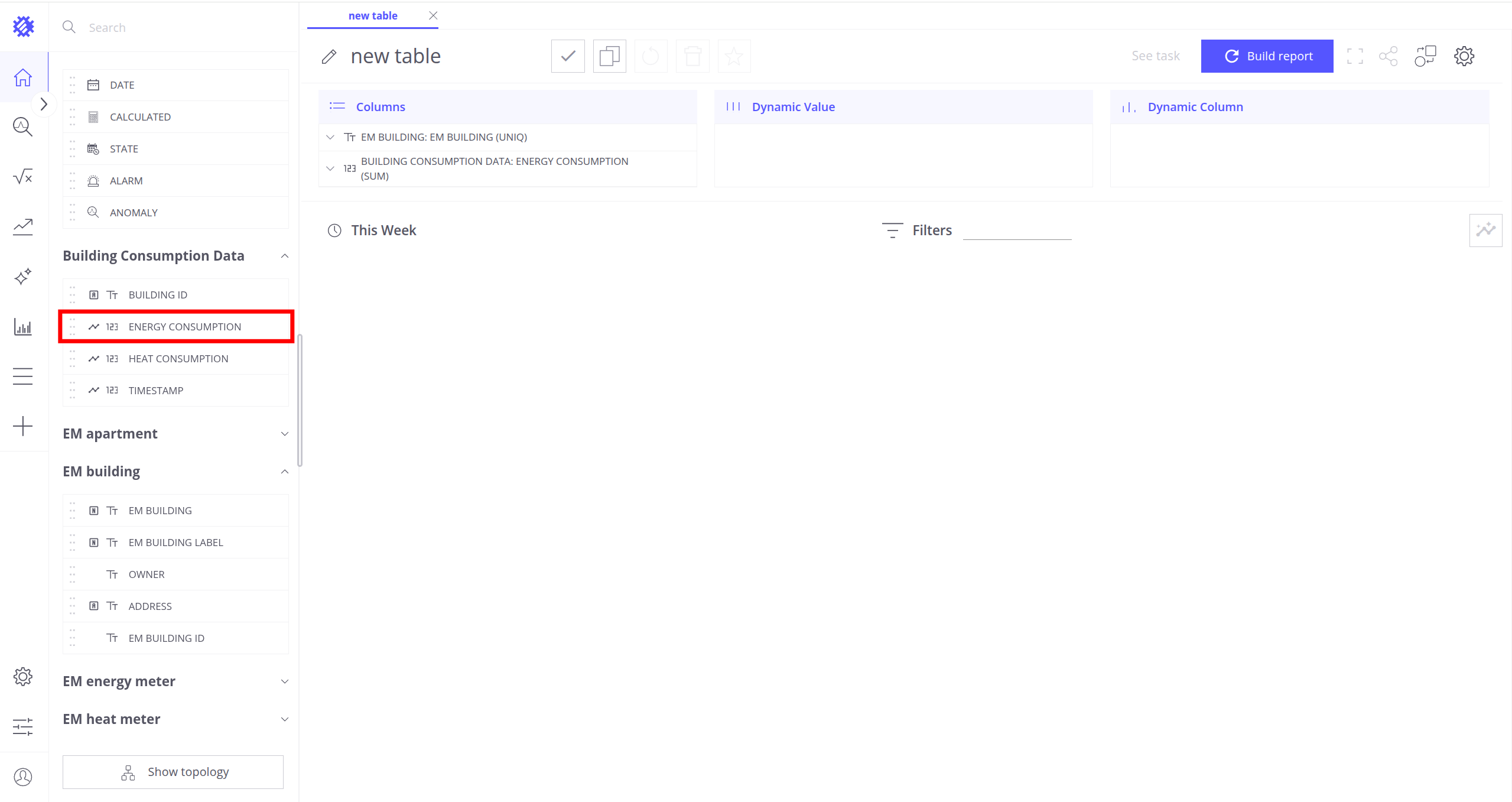

• 将与外部业务实体关联的业务实体名称字段拖放到列区域（如EM building）。
• 将外部业务实体的任意字段拖放到列区域（如energy_consumption）。

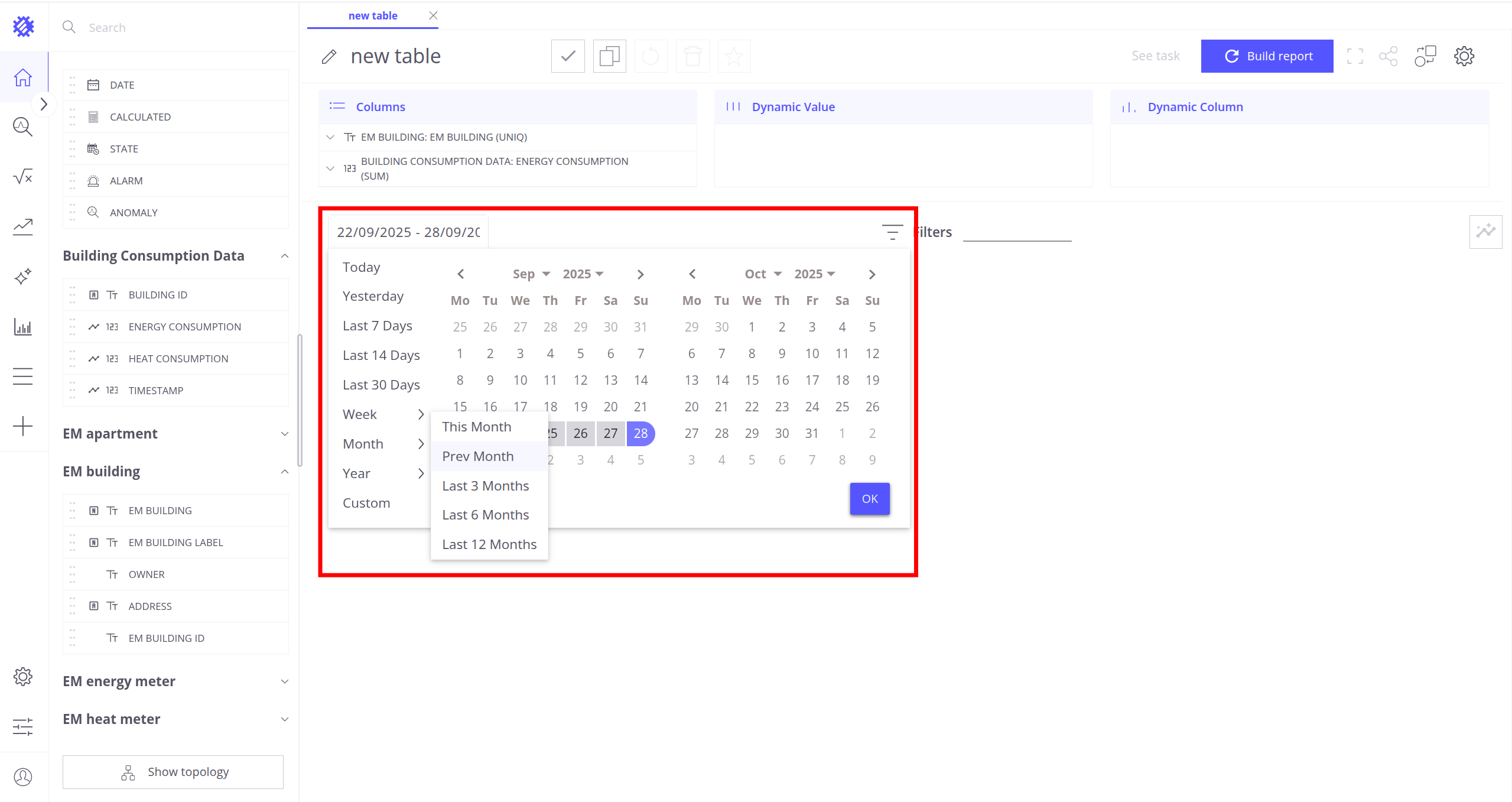

• 选择包含数据的日期范围。

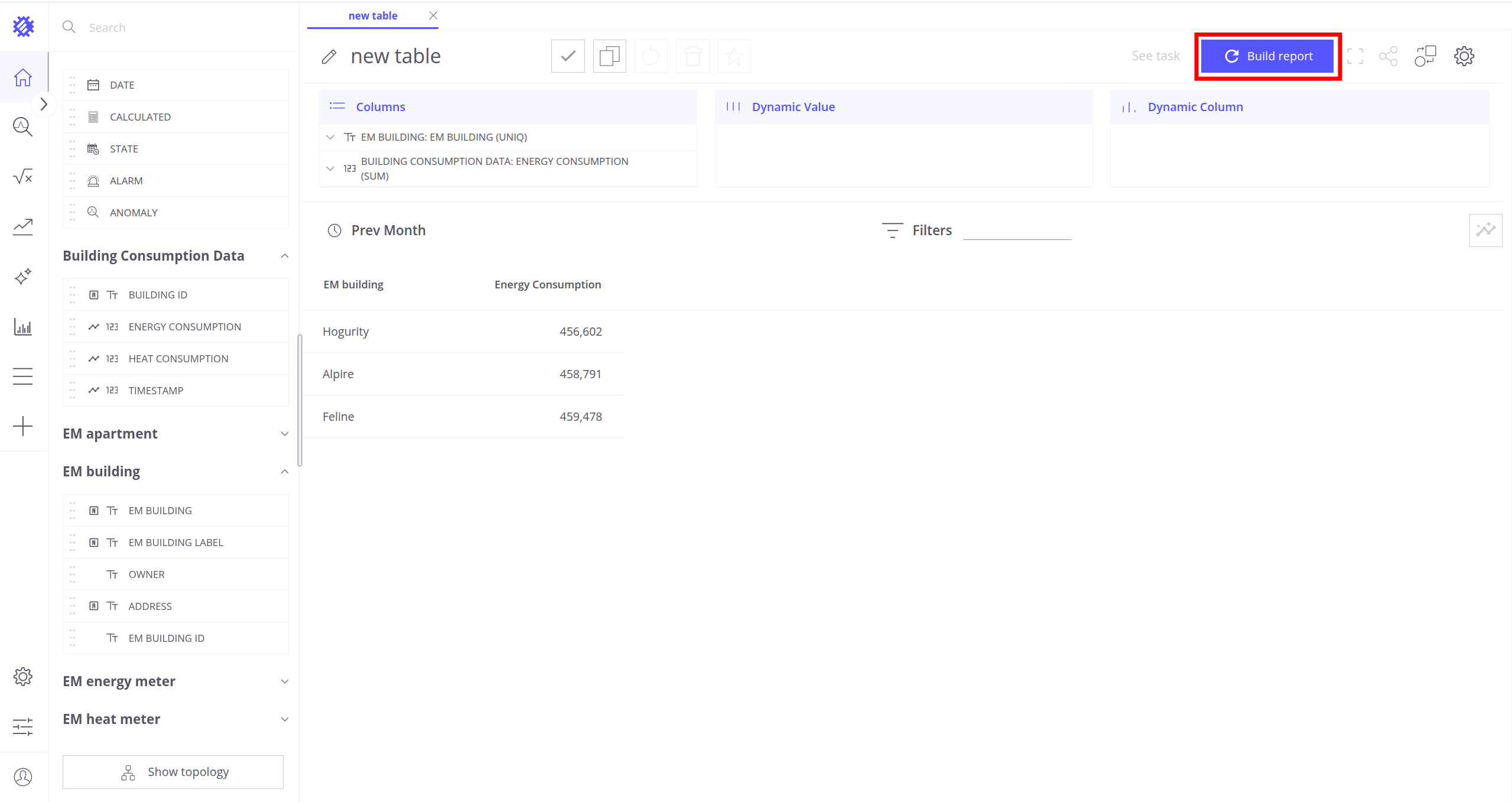

• 点击Build Report。

如果视图构建成功，说明外部业务实体配置正确。 如果构建过程中出现任何错误，请检查步骤1至6的配置。

重要提示： Trendz只能将外部数据源的数据与ThingsBoard中的关联数据配合使用，关联数据可以是实体名称或其他数据。

安全与数据可见性

Trendz确保用户只能看到其有权访问的数据。外部SQL表中的数据会根据资产/设备ID进行过滤，与ThingsBoard中已设置的权限保持一致。

在可视化中合并ThingsBoard与外部数据时，Trendz通过实体关联关系过滤外部数据。例如，如果外部表存储了工厂设备的维护历史记录，用户只能看到其在ThingsBoard中有权访问的设备的维护详情。

这种方式既保障了数据安全，又能基于可访问的数据提供准确的分析洞察。
