UDP集成可从采用UDP协议的设备向ThingsBoard流式传输数据，并将这些设备的负载转换为ThingsBoard格式。

请参阅集成示意图了解更多。

前置条件

本教程将使用：

ThingsBoard Professional Edition实例 — eu.thingsboard.cloud;
在外部运行且已连接ThingsBoard Cloud的UDP集成；
echo命令，用于显示一行文本并将其输出重定向到netcat（nc）工具；
netcat（nc）工具，用于建立UDP连接、接收数据并传输；

假设我们有一台正在发送当前温度和湿度读数的传感器。传感器SN-001将数据发送到运行UDP集成的机器的11560端口。

为便于演示，我们假设设备能够以4种不同负载类型发送数据。可根据设备能力和业务场景选择负载类型：

此情况下，payload 格式如下：

SN-001,default,temperature,25.7,humidity,69

此情况下，payload 格式如下：

{
  "deviceName": "SN-001",
  "deviceType": "default",
  "temperature": 25.7,
  "humidity": 69
}

此情况下，payload 格式如下：

\x53\x4e\x2d\x30\x30\x31\x64\x65\x66\x61\x75\x6c\x74\x32\x35\x2e\x37\x36\x39

该 payload 中各字节说明如下：

0-5 字节 - \x53\x4e\x2d\x30\x30\x31 - 设备名称，转为文本为 SN-001；
6-12 字节 - \x64\x65\x66\x61\x75\x6c\x74 - 设备类型，转为文本为 default；
13-16 字节 - \x32\x35\x2e\x37 - 温度遥测，转为文本为 25.7；
17-18 字节 - \x36\x39 - 湿度遥测，转为文本为 69。

此情况下 payload 为十六进制字符串：

534e2d30303164656661756c7432352e373639

该 payload 中各字节说明如下：

0-5 字节 - 534e2d303031 - 设备名称，转为文本为 SN-001；
6-12 字节 - 64656661756c74 - 设备类型，转为文本为 default；
13-16 字节 - 32352e37 - 温度遥测，转为文本为 25.7；
17-18 字节 - 3639 - 湿度遥测，转为文本为 69。

添加UDP集成

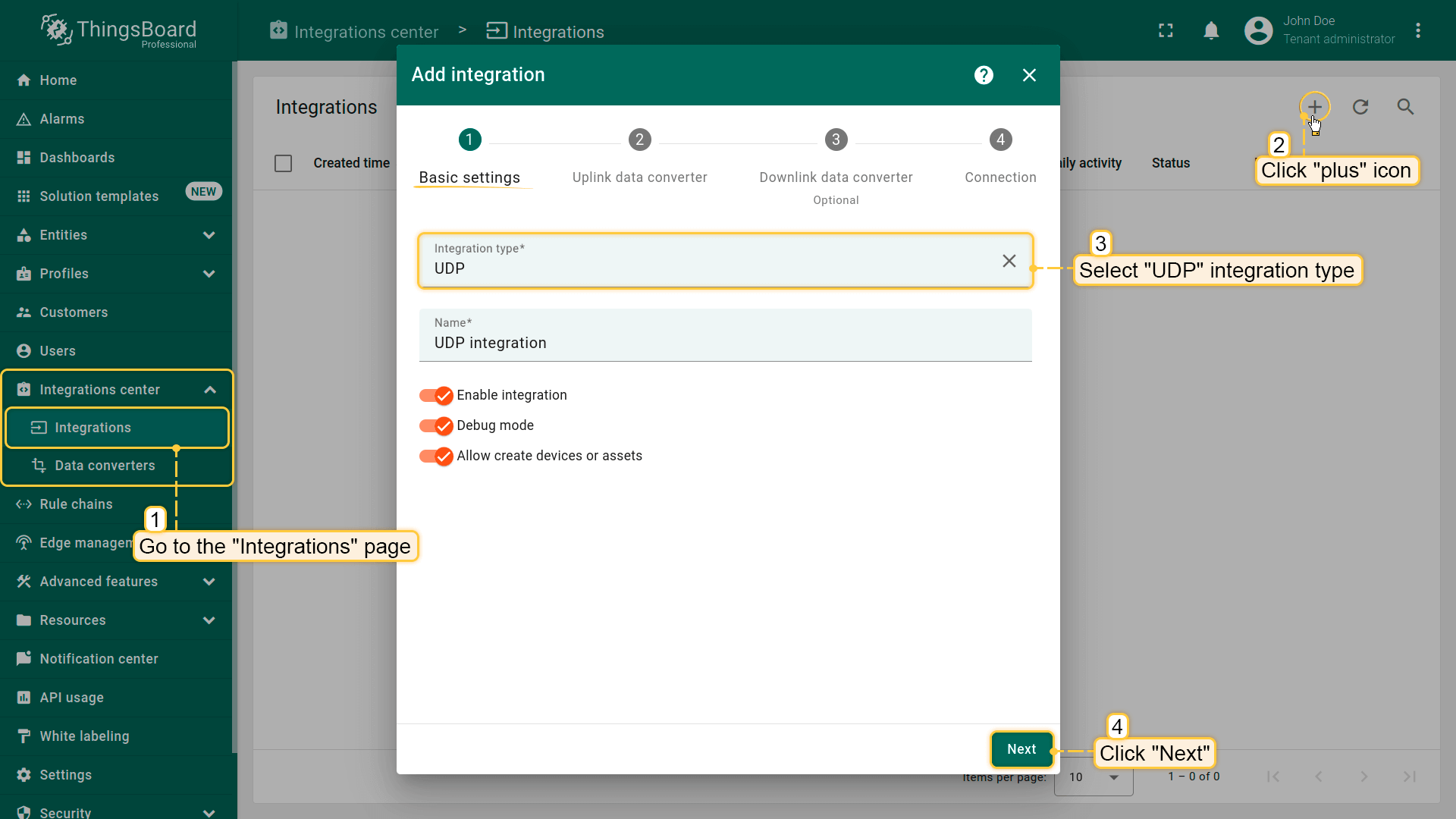

1.基本设置

进入“Integrations center”的“Integrations”页面，点击“plus”按钮开始添加新集成。选择“UDP”类型并点击“Next”；

2.上行数据转换器

上行转换器是用于解析并将UDP集成接收的数据转换为ThingsBoard格式的脚本。 deviceName和deviceType为必填，attributes和telemetry为可选。attributes和telemetry为扁平键值对象，不支持嵌套对象。

选择设备负载类型以配置解码器：

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

/** Decoder **/

// decode payload to string
var strArray = decodeToString(payload);
var payloadArray = strArray.replaceAll("\"", "").replaceAll("\\\\n", "").split(',');

var telemetryPayload = {};
for (var i = 2; i < payloadArray.length; i = i + 2) {
    var telemetryKey = payloadArray[i];
    var telemetryValue = parseFloat(payloadArray[i + 1]);
    telemetryPayload[telemetryKey] = telemetryValue;
}

// Result object with device attributes/telemetry data
var result = {
    deviceName: payloadArray[0],
    deviceType: payloadArray[1],
    telemetry: telemetryPayload,
    attributes: {}
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;

若使用 JavaScript decoder function，请使用以下脚本：

/** Decoder **/

// decode payload to string
var strArray = decodeToString(payload);
var payloadArray = strArray.replace(/\"/g, "").replace(/\s/g, "").replace(/\\n/g, "").split(',');

var telemetryPayload = {};
for (var i = 2; i < payloadArray.length; i = i + 2) {
    var telemetryKey = payloadArray[i];
    var telemetryValue = parseFloat(payloadArray[i + 1]);
    telemetryPayload[telemetryKey] = telemetryValue;
}

// Result object with device attributes/telemetry data
var result = {
    deviceName: payloadArray[0],
    deviceType: payloadArray[1],
    telemetry: telemetryPayload,
    attributes: {}
  };

/** Helper functions **/

function decodeToString(payload) {
   return String.fromCharCode.apply(String, payload);
}

return result;

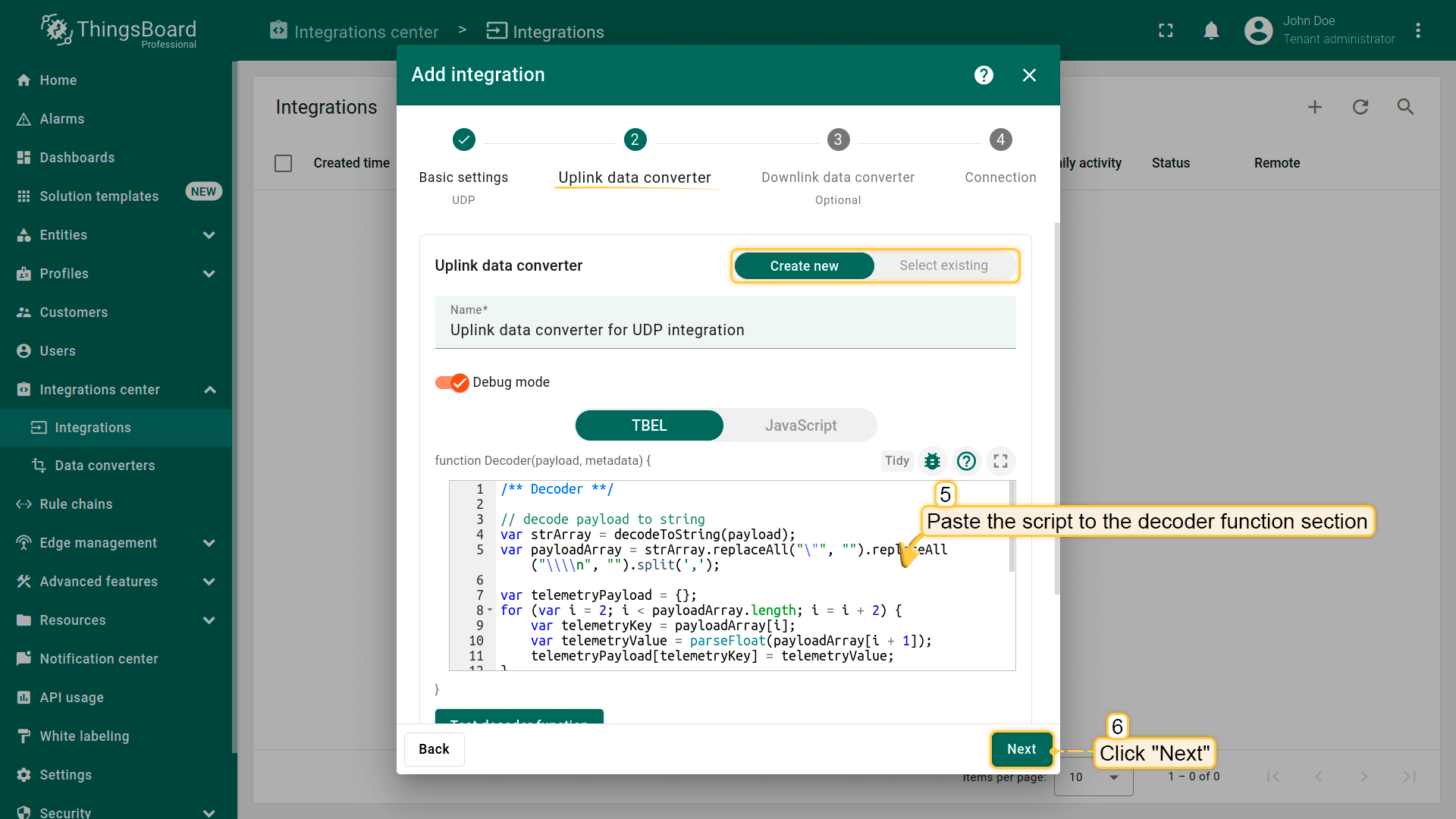

将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload);

// Result object with device/asset attributes/telemetry data

var deviceName = data.deviceName;
var deviceType = data.deviceType;
var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    attributes: {},
    telemetry: {
        temperature: data.temperature,
        humidity: data.humidity
    }
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;

若使用 JavaScript decoder function，请使用以下脚本：

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload);

// Result object with device/asset attributes/telemetry data

var deviceName = data.deviceName;
var deviceType = data.deviceType;
var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    attributes: {},
    telemetry: {
        temperature: data.temperature,
        humidity: data.humidity
   }
};

/** Helper functions **/

function decodeToString(payload) {
   return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
   // covert payload to string.
   var str = decodeToString(payload);

   // parse string to JSON
   var data = JSON.parse(str);
   return data;
}

return result;

将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

/** Decoder **/

// decode payload to string
var payloadStr = decodeToString(payload);

// decode payload to JSON
// var data = decodeToJson(payload);

var deviceName = payloadStr.substring(0,6);
var deviceType = payloadStr.substring(6,13);

// Result object with device/asset attributes/telemetry data
var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   attributes: {},
   telemetry: {
       temperature: parseFloat(payloadStr.substring(13,17)),
       humidity: parseFloat(payloadStr.substring(17,19))
   }
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;

若使用 JavaScript decoder function，请使用以下脚本：

/** Decoder **/

// decode payload to string
var payloadStr = decodeToString(payload);

// decode payload to JSON
// var data = decodeToJson(payload);

var deviceName = payloadStr.substring(0,6);
var deviceType = payloadStr.substring(6,13);

// Result object with device/asset attributes/telemetry data
var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   attributes: {},
   telemetry: {
       temperature: parseFloat(payloadStr.substring(13,17)),
       humidity: parseFloat(payloadStr.substring(17,19))
   }
};

/** Helper functions **/

function decodeToString(payload) {
   return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
   // covert payload to string.
   var str = decodeToString(payload);

   // parse string to JSON
   var data = JSON.parse(str);
   return data;
}

return result;

将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload).reports[0].value;

// Result object with device telemetry data
var result = {
    deviceName: hexToString(data.substring(0, 12)),
    deviceType: hexToString(data.substring(12, 26)),
    telemetry: {
        temperature: parseFloat(hexToString(data.substring(26, 34))),
        humidity: parseFloat(hexToString(data.substring(34, 38))),
    }
};

/** Helper functions **/

// Hexadecimal string to string
function hexToString(hex) {
    return bytesToString(hexToBytes(hex));
}

return result;

若使用 JavaScript decoder function，请使用以下脚本：

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload).reports[0].value;

// Result object with device telemetry data
var result = {
    deviceName: hexToString(data.substring(0, 12)),
    deviceType: hexToString(data.substring(12, 26)),
    telemetry: {
        temperature: parseFloat(hexToString(data.substring(26, 34))),
        humidity: parseFloat(hexToString(data.substring(34, 38))),
    }
};

/** Helper functions **/

function decodeToString(payload) {
    return String.fromCharCode.apply(String, payload);
}

// Hexadecimal string to string
function hexToString(hex) {
    var str = '';
    for (var i = 0; i < hex.length; i += 2) {
        var notNullValue = parseInt(hex.substr(i, 2), 16);
        if (notNullValue) {
            str += String.fromCharCode(notNullValue);
        }
    }
    return str;
}

function decodeToJson(payload) {
    // convert payload to string.
    var str = decodeToString(payload);

    // parse string to JSON
    var data = JSON.parse(str);
    return data;
}

return result;

将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；

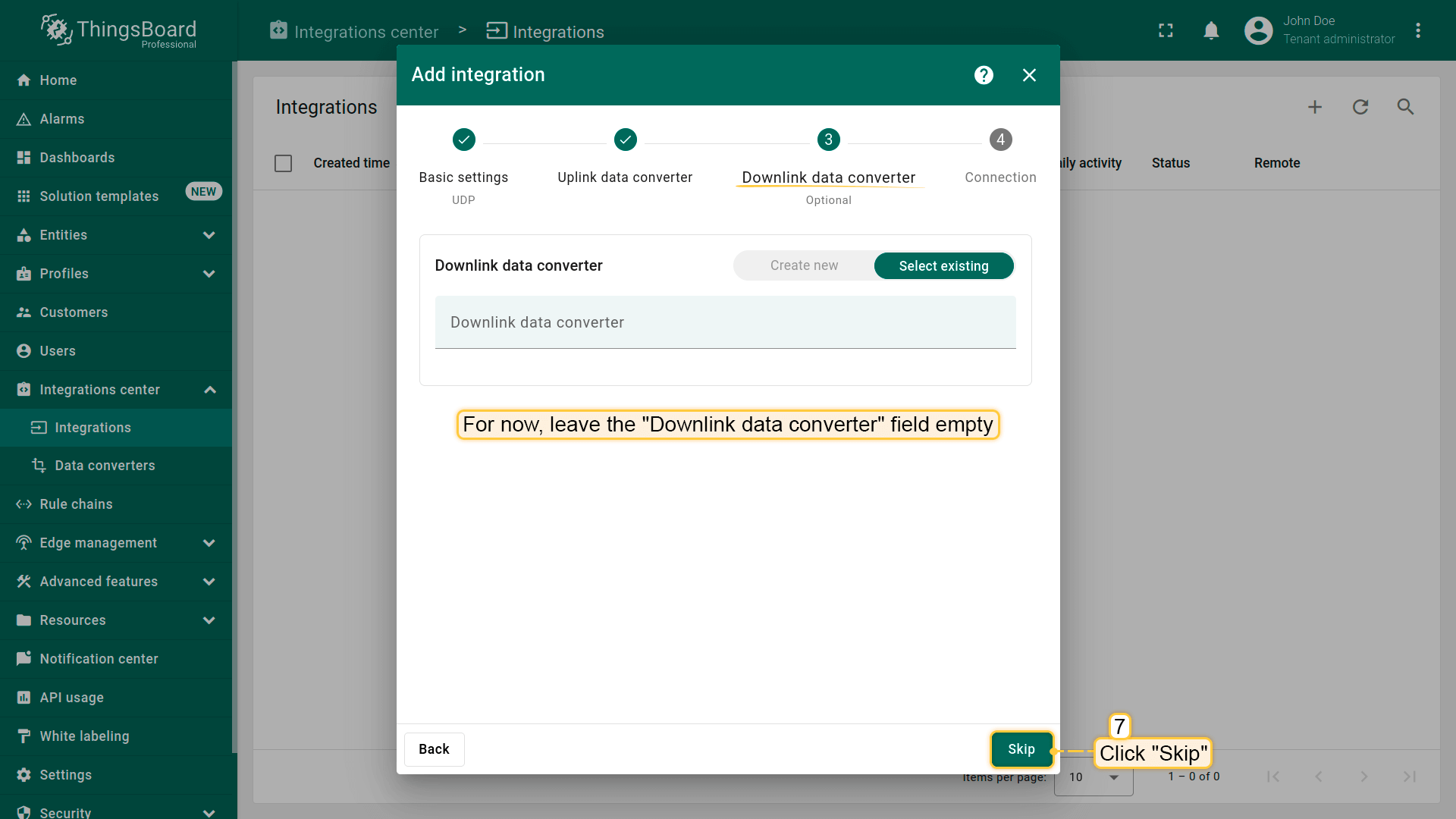

3.下行数据转换器

在添加下行转换器步骤，可选择已有或新建下行转换器。此处保持“Downlink data converter”为空。点击“Skip”；

4.连接

如前所述，“Execute remotely”选项已勾选且不可修改——UDP集成只能为remote类型。

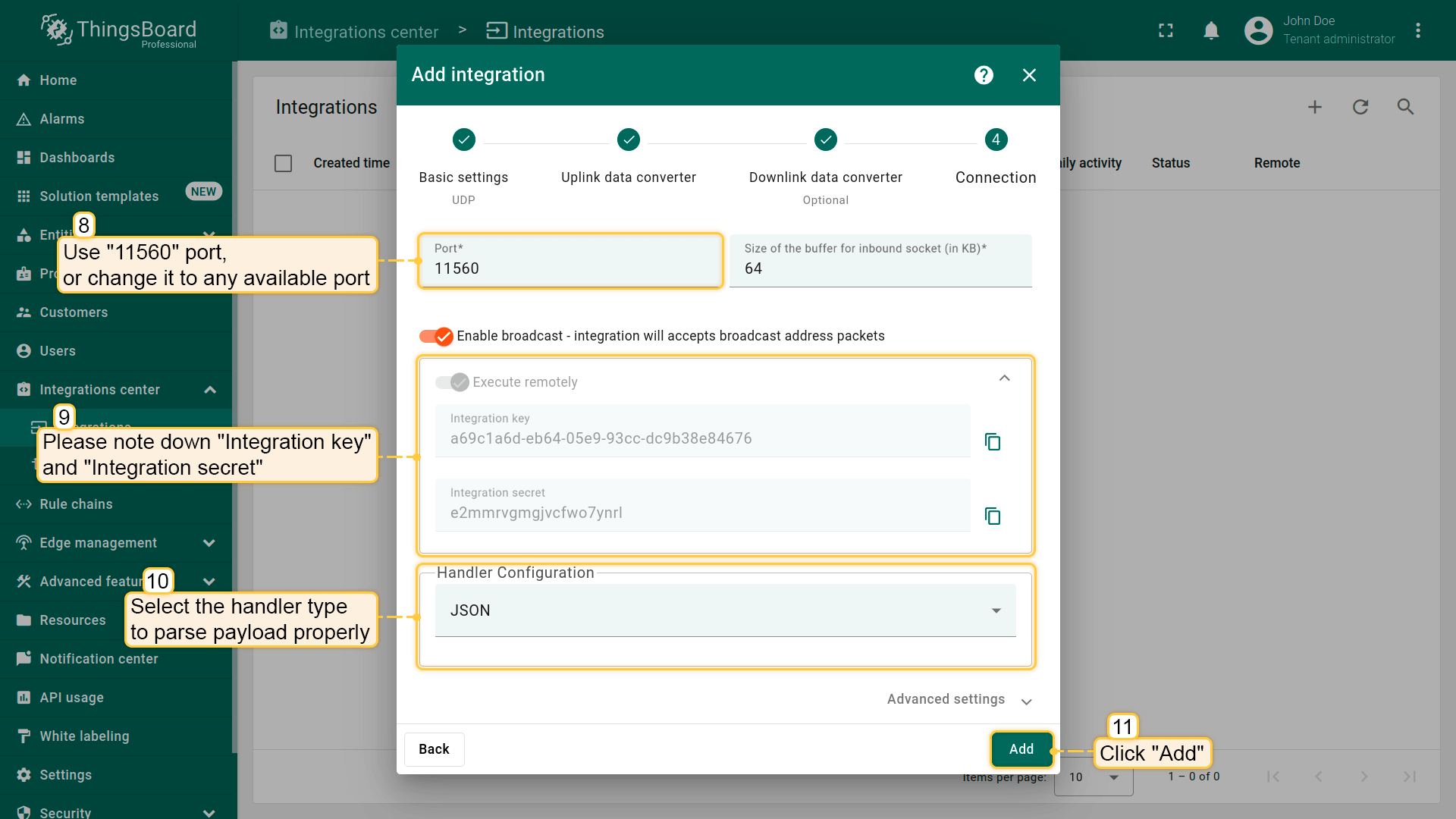

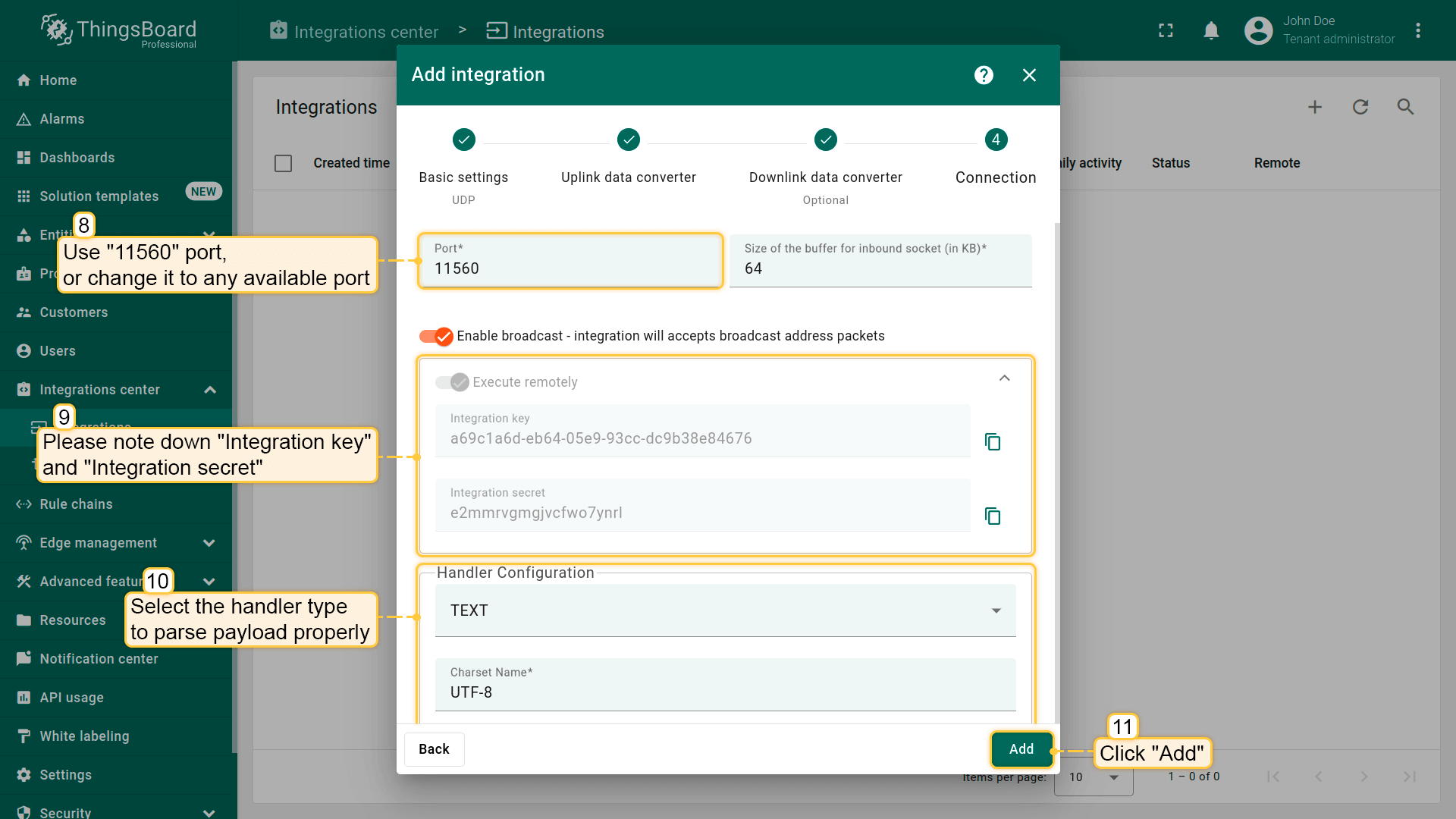

默认情况下UDP集成使用11560端口，您可根据需要改为任意可用端口。

请记录Integration key和Integration secret——后续在远程UDP集成配置中将使用这些值。

Enable broadcast - integration will accepts broadcast address packets选项保持默认。该标识表示集成将接受发往广播地址的UDP包。

选择Handler Configuration的设备负载类型：

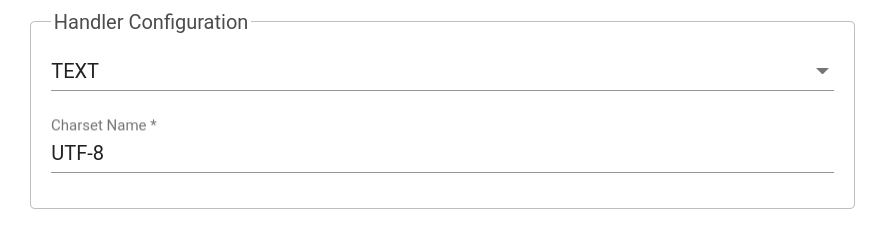

请将 Handler Type 选择为 TEXT。

为正确解析 payload，请确保设置以下值：

Charset Name：入站字节将使用指定 charset 转为字符串；本示例保持默认 UTF-8 即可。

点击「Add」完成 integration 添加。

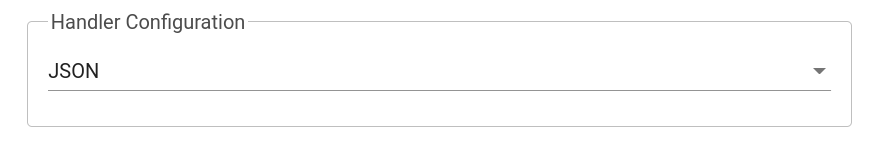

请将 Handler Type 选择为 JSON。

点击「Add」完成 integration 添加。

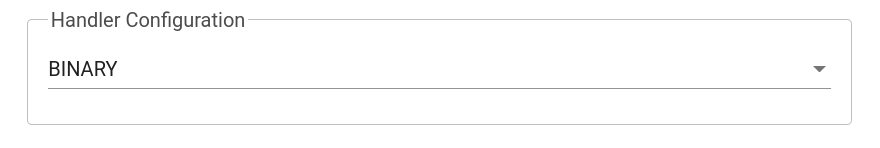

请将 Handler Type 选择为 BINARY。

点击「Add」完成 integration 添加。

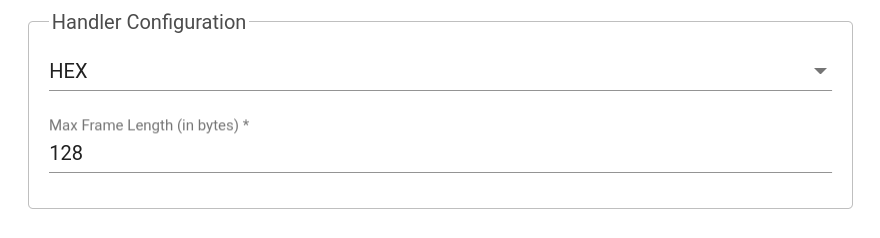

请将 Handler Type 选择为 HEX。

点击「Add」完成 integration 添加。

安装并运行外部UDP集成

请参阅远程集成指南，在本地或单独机器上安装UDP集成服务。

使用上文中的Integration key和Integration secret配置您的UDP集成。

发送上行消息

创建ThingsBoard UDP集成后，UDP服务启动并等待设备数据。

选择设备负载类型以发送上行消息：

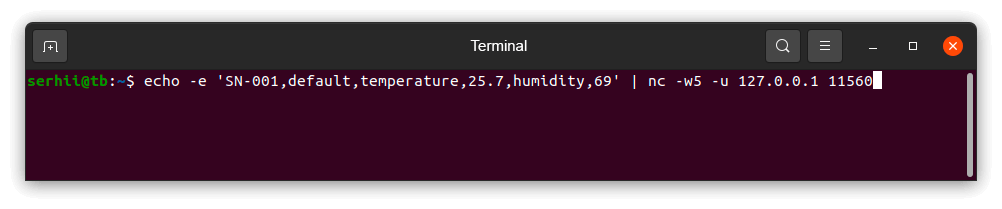

向运行在 localhost（127.0.0.1）上的 UDP 服务器发送消息的命令如下：

echo -e 'SN-001,default,temperature,25.7,humidity,69' | nc -w5 -u 127.0.0.1 11560

向运行在 localhost（127.0.0.1）上的 UDP 服务器发送消息的命令如下：

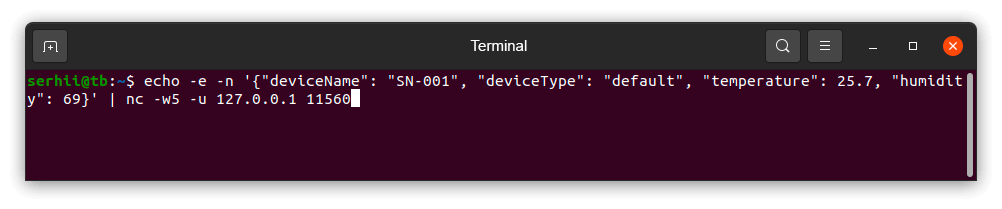

echo -e -n '{"deviceName": "SN-001", "deviceType": "default", "temperature": 25.7, "humidity": 69}' | nc -w60 -u 127.0.0.1 11560

向运行在 localhost（127.0.0.1）上的 UDP 服务器发送消息的命令如下：

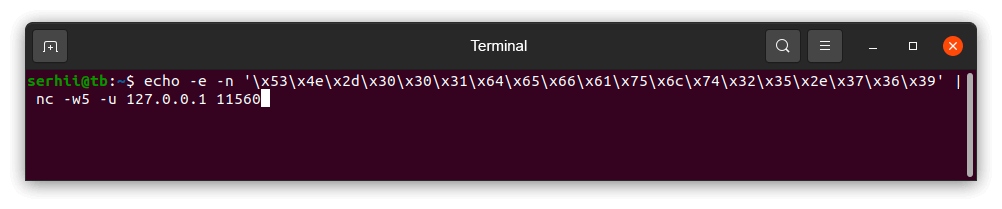

echo -e -n '\x53\x4e\x2d\x30\x30\x31\x64\x65\x66\x61\x75\x6c\x74\x32\x35\x2e\x37\x36\x39' | nc -w5 -u 127.0.0.1 11560

向运行在 localhost（127.0.0.1）上的 UDP 服务器发送消息的命令如下：

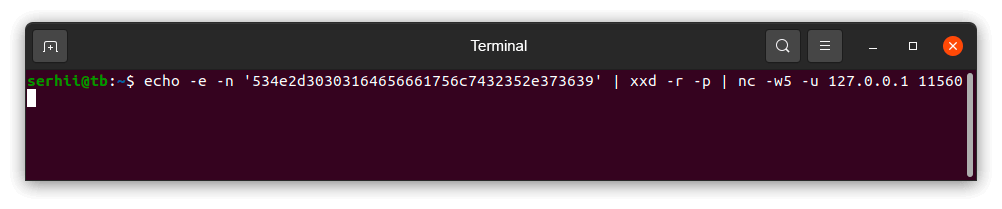

echo -e -n '534e2d30303164656661756c7432352e373639' | xxd -r -p | nc -w5 -u 127.0.0.1 11560

进入“Devices”页面，应能看到由UDP集成配置的SN-001设备。点击设备，进入“Latest telemetry”标签可查看“temperature”键及其值(25.7)以及“humidity”键及其值(69)。

高级用法：下行

要从ThingsBoard向设备发送下行消息，需定义下行转换器。

添加下行转换器

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

TBELRecommended

JavaScript

可使用我们的 downlink converter 示例，或根据您的配置自行编写：

// Result object with encoded downlink payload
var result = {

    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "JSON",

    // downlink data
    data: JSON.stringify(msg),

    // Optional metadata object presented in key/value format
    metadata: {}

};

return result;

可使用我们的 downlink converter 示例，或根据您的配置自行编写：

// Result object with encoded downlink payload
var result = {

    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "JSON",

    // downlink data
    data: JSON.stringify(msg),

    // Optional metadata object presented in key/value format
    metadata: {}

};

return result;

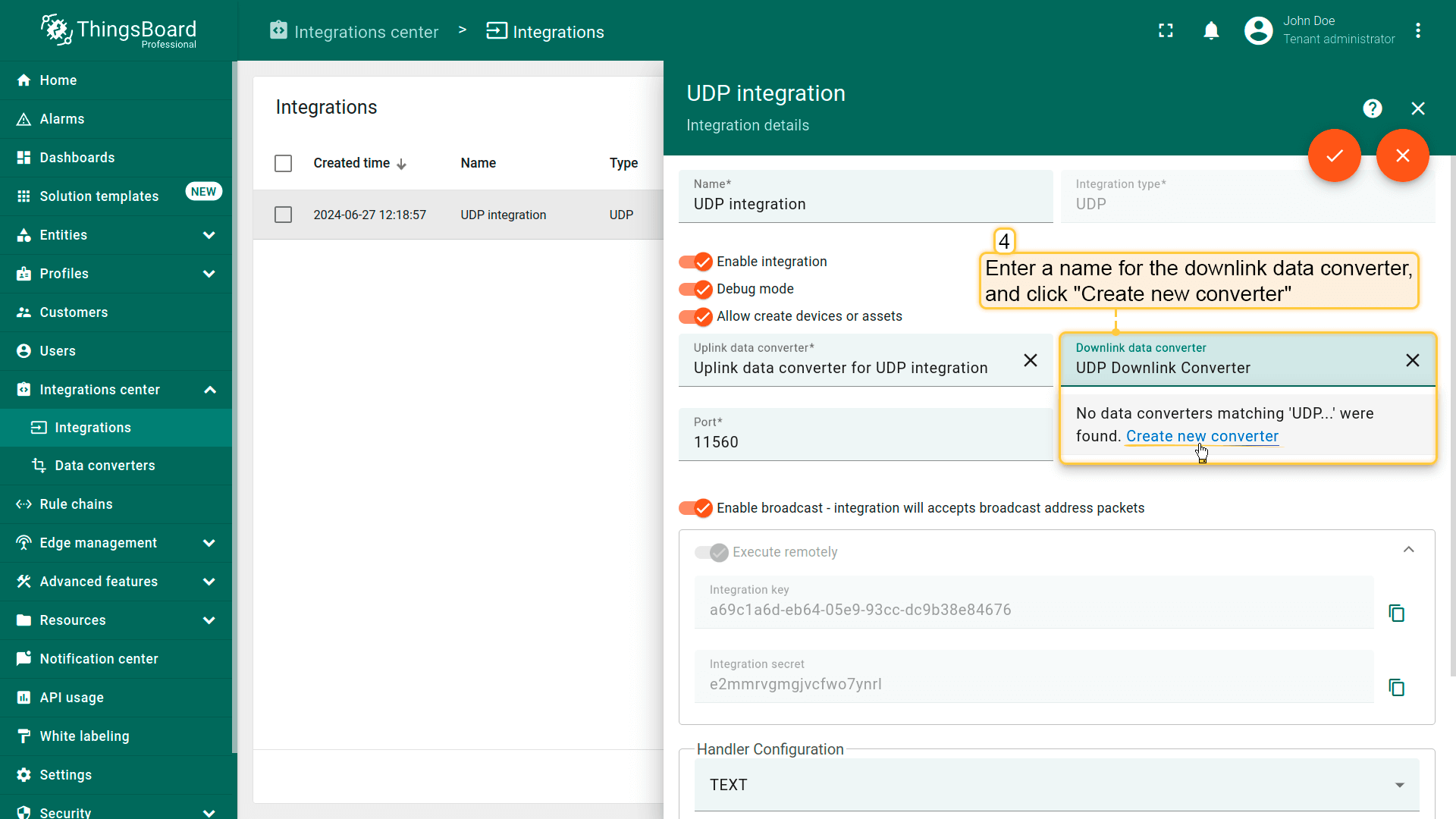

将下行数据转换器添加到UDP集成的步骤：

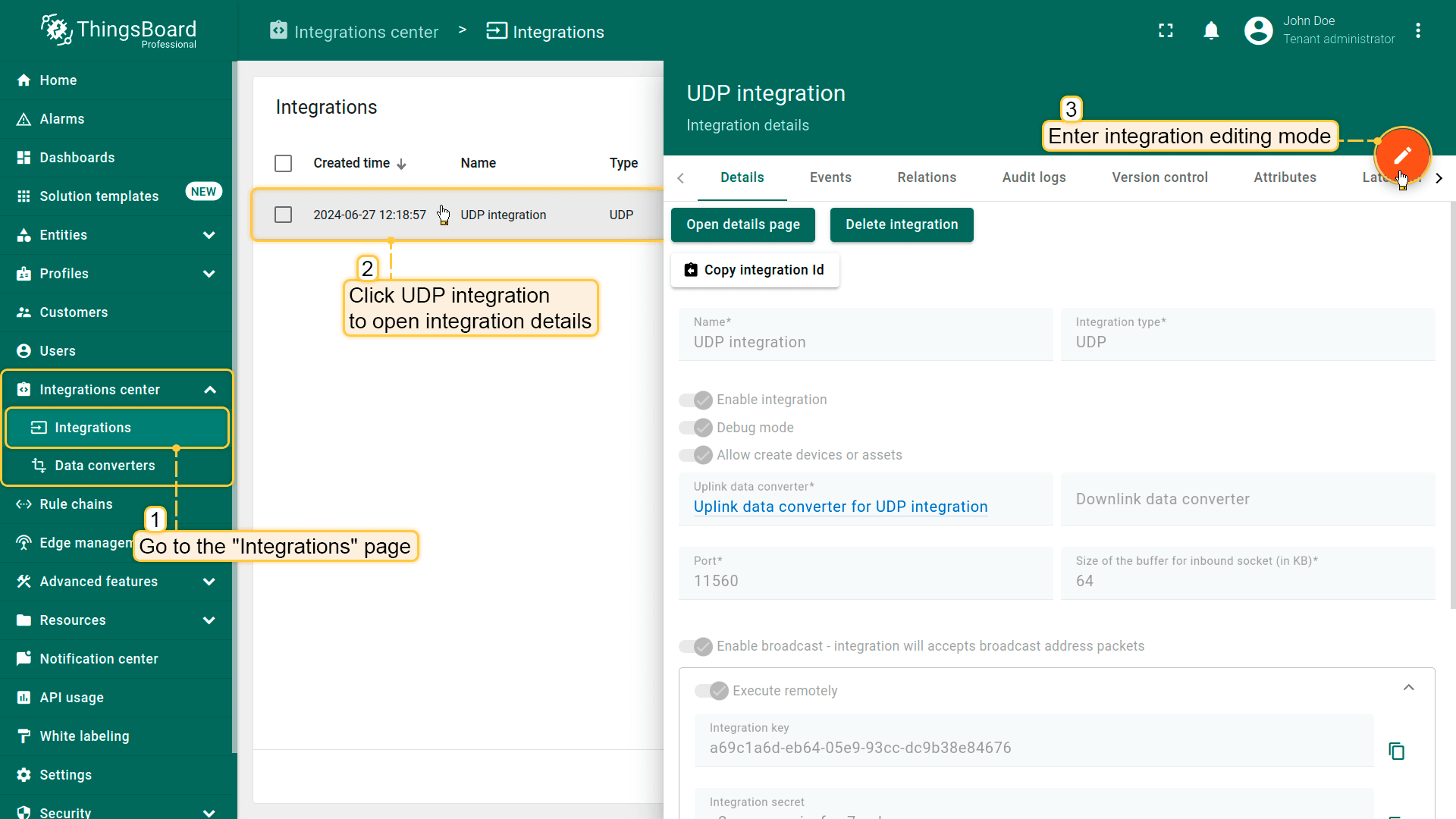

进入“Integrations”页面，点击UDP集成打开详情，点击“pencil”图标进入编辑模式；
输入下行数据转换器名称并点击“Create new converter”；

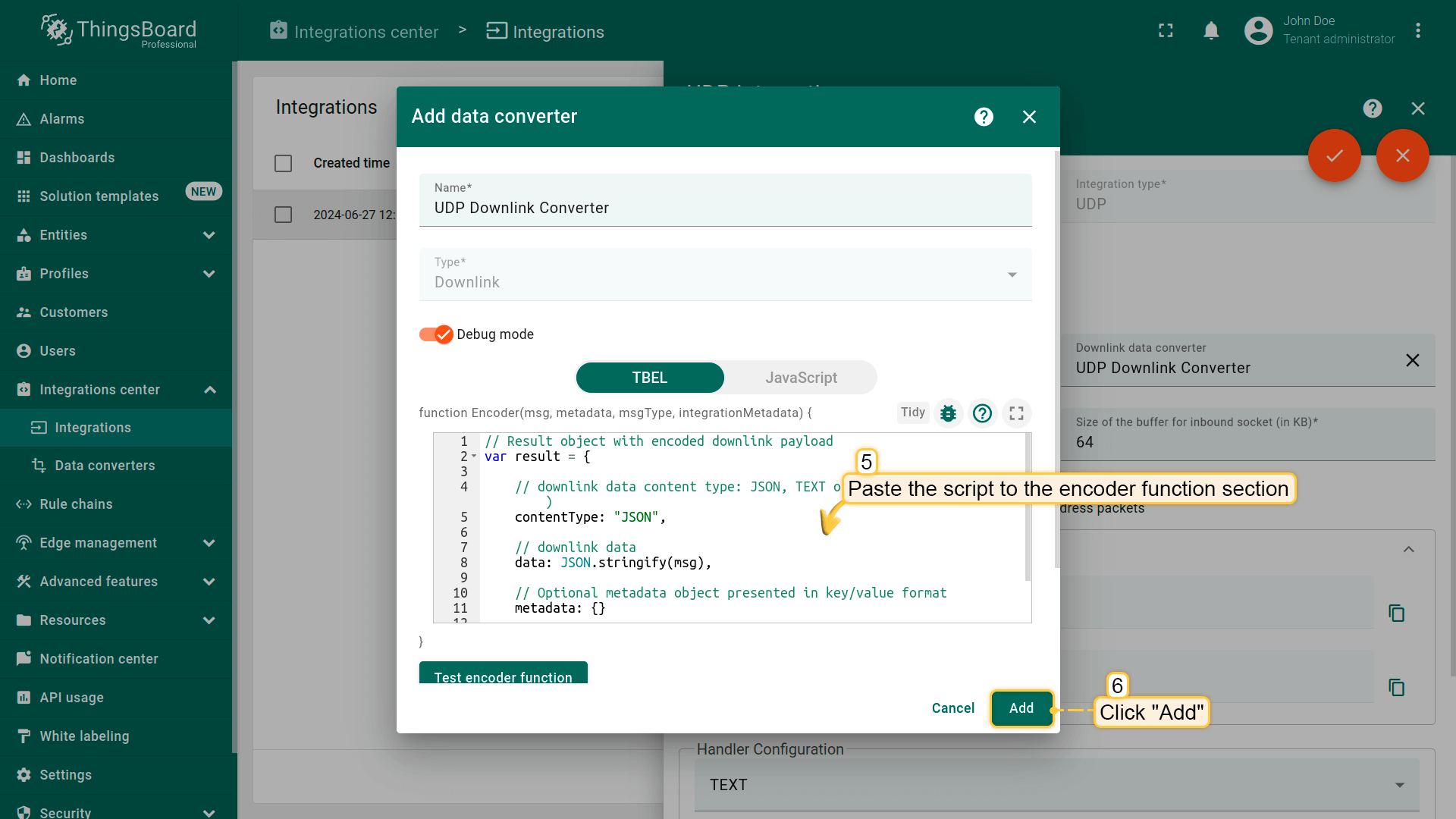

将脚本粘贴到encoder function区域，点击“Add”；

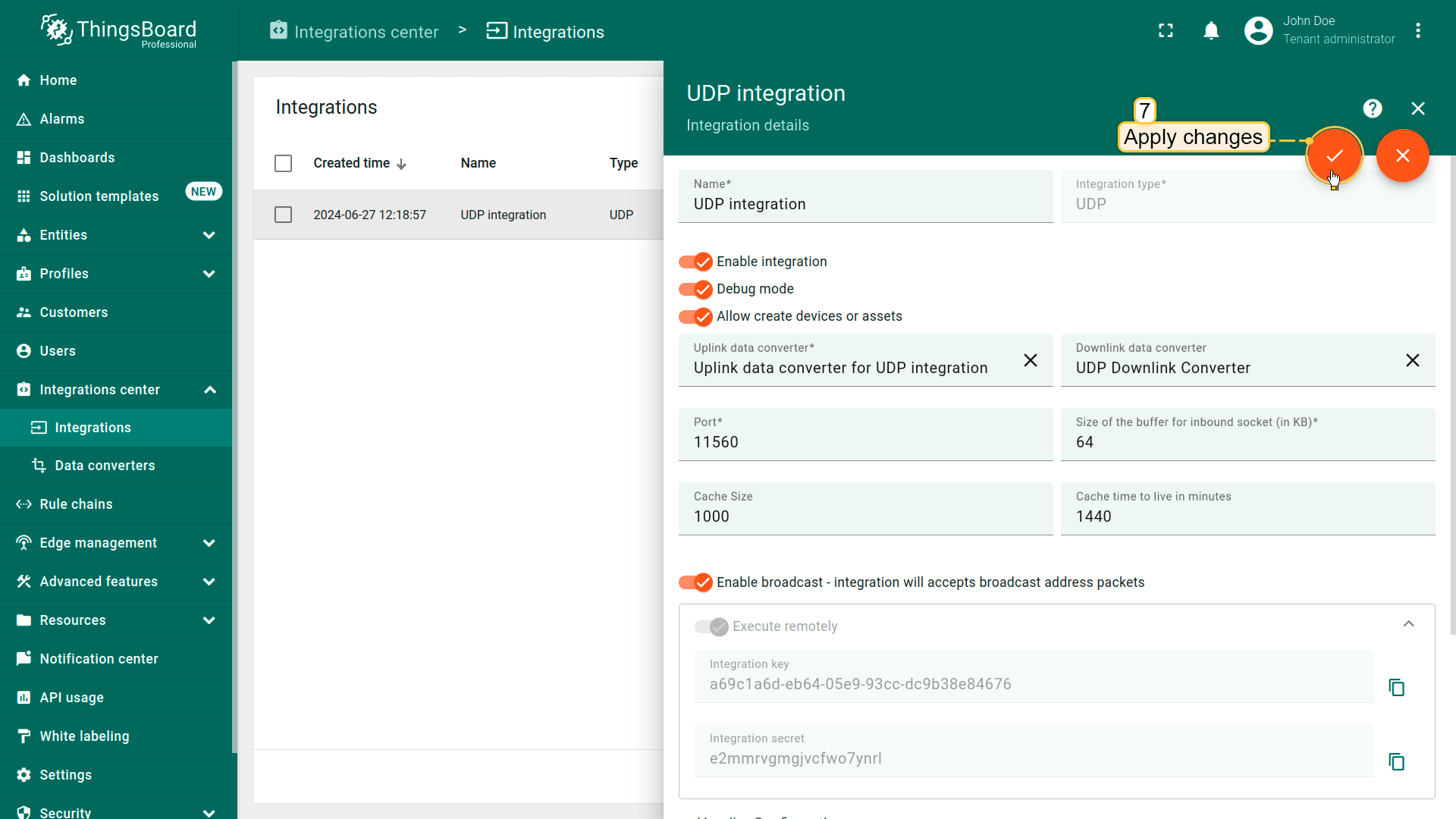

应用更改。

进入“Integrations”页面，点击UDP集成打开详情，点击“pencil”图标进入编辑模式； — 进入“**Integrations**”页面，点击UDP集成打开详情，点击“pencil”图标进入编辑模式；

输入下行数据转换器名称并点击“Create new converter”； — 输入下行数据转换器名称并点击“**Create new converter**”；

修改Root Rule Chain

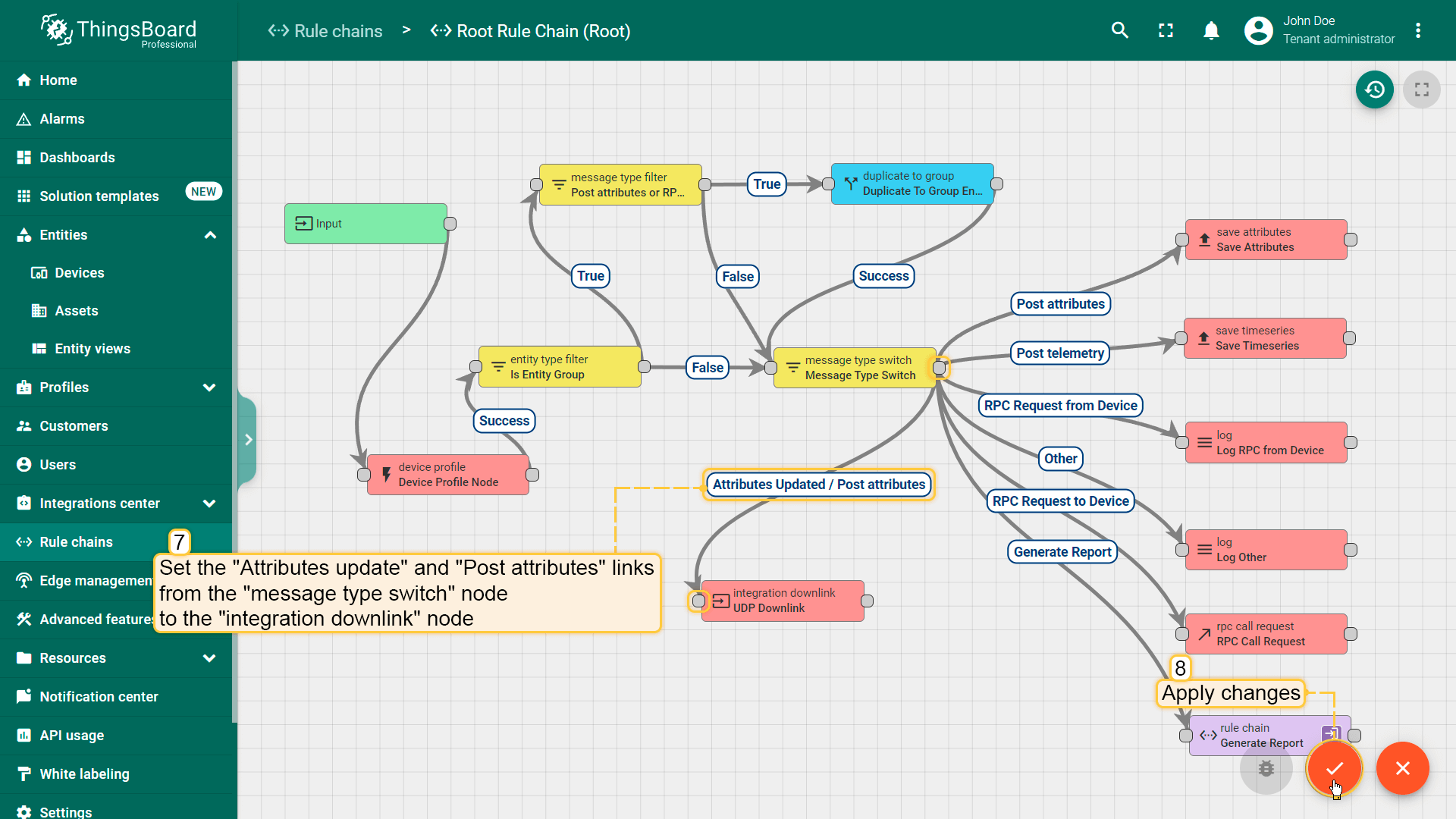

集成配置就绪后，需进入“Rule Chains”页面并配置“Root Rule Chain”，使“Attributes updated”和“Post attributes”消息转发到下行数据转换器：

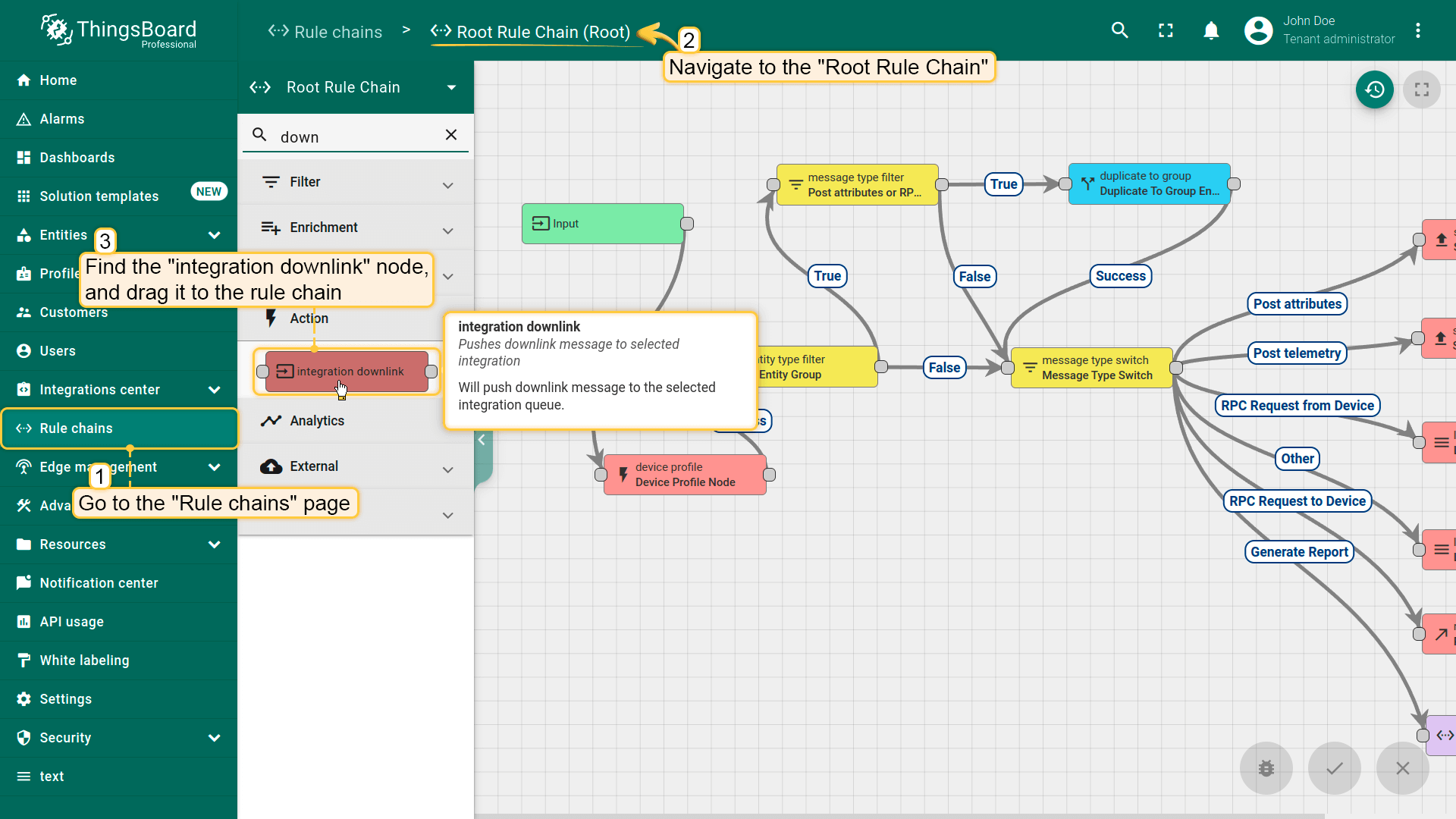

在Root Rule Chain编辑器中找到“integration downlink”节点并拖入规则链；

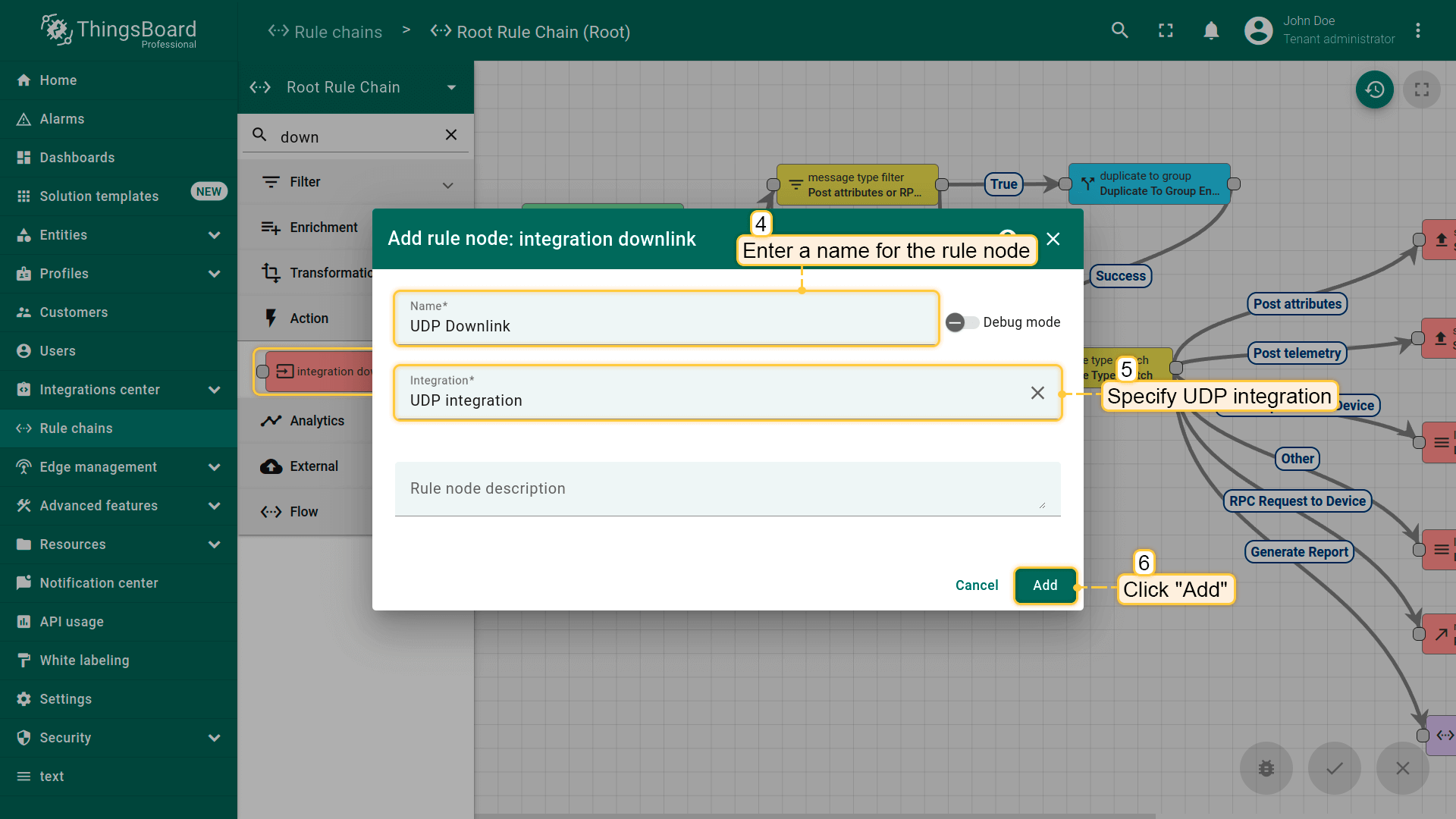

命名为“UDP Downlink”，指定“UDP integration”，点击“Add”；
从“message type switch”节点拖拽连线到“UDP integration”节点，标签为“Attributes updated”和“Post attributes”。保存所有更改；

在Root Rule Chain编辑器中找到“integration downlink”节点并拖入规则链； — 在Root Rule Chain编辑器中找到“**integration downlink**”节点并拖入规则链；

命名为“UDP Downlink”，指定“UDP integration”，点击“Add”； — 命名为“**UDP Downlink**”，指定“**UDP integration**”，点击“Add”；

从“message type switch”节点拖拽连线到“UDP integration”节点，标签为“Attributes updated”和“Post attributes”。保存所有更改； — 从“message type switch”节点拖拽连线到“UDP integration”节点，标签为“**Attributes updated**”和“**Post attributes**”。保存所有更改；

测试下行

要测试下行，请在设备上创建shared attribute：

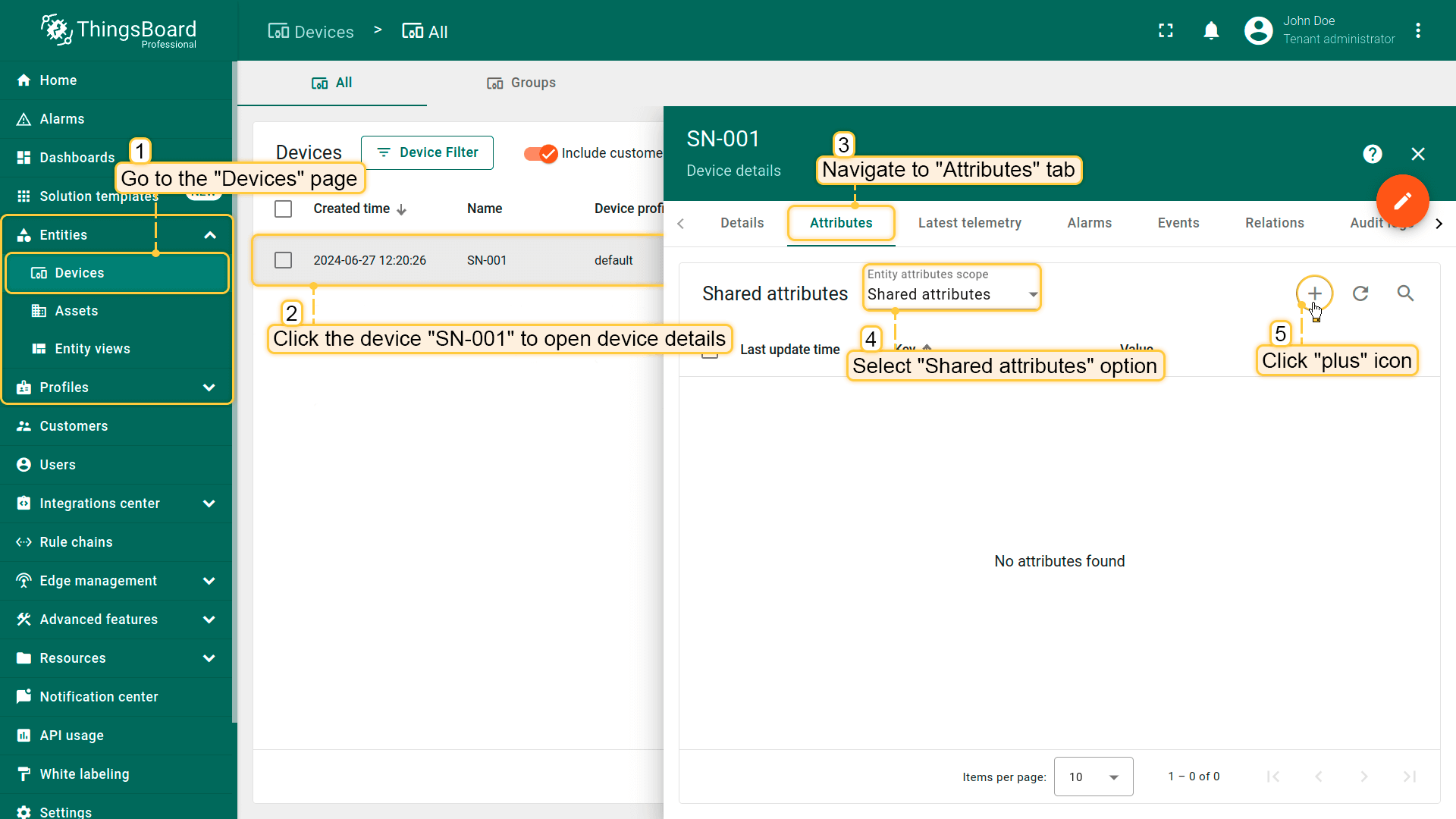

进入“Devices”页面。点击设备，进入“Attributes”标签。选择“Shared attributes”，点击“plus”图标；

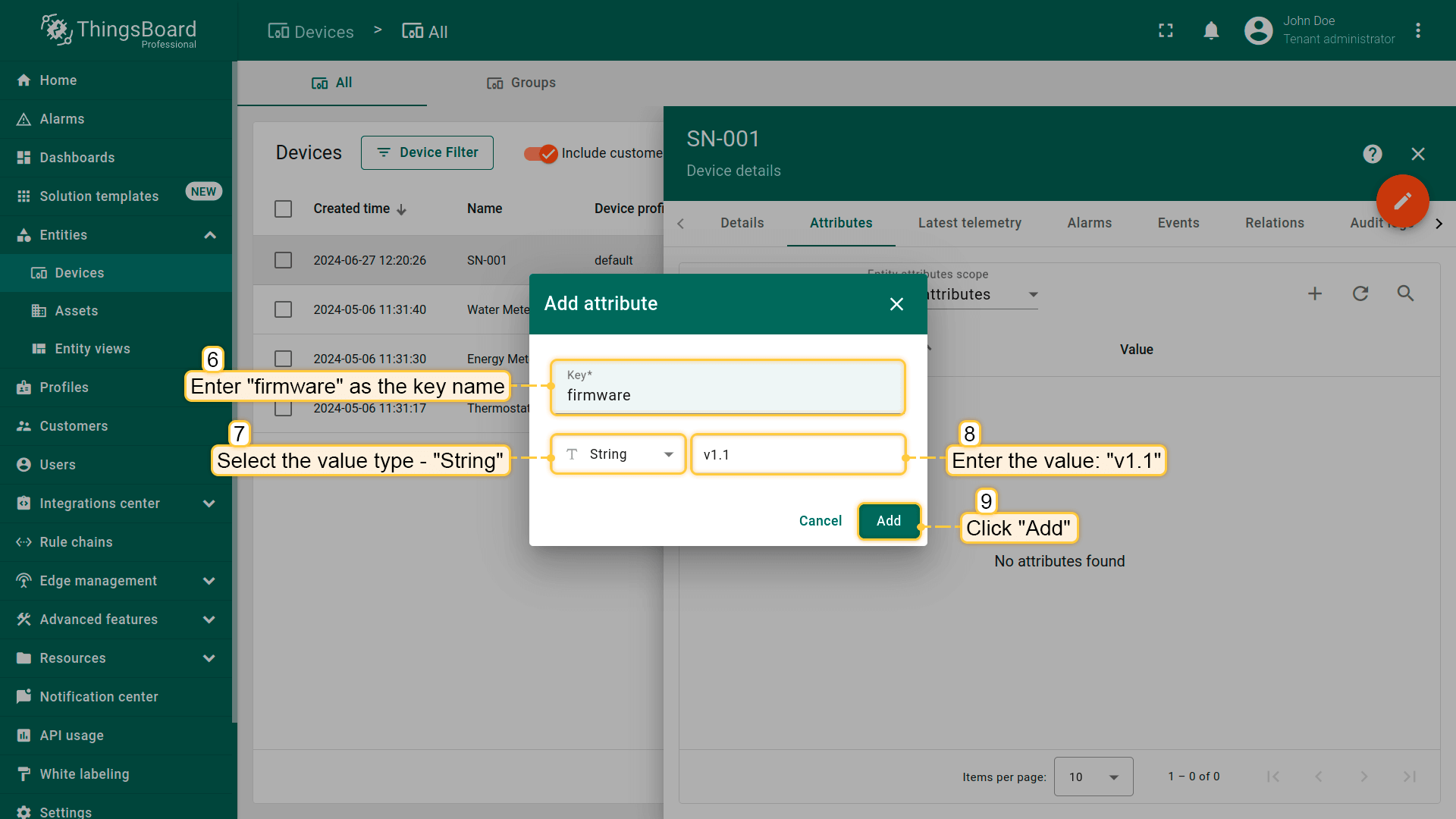

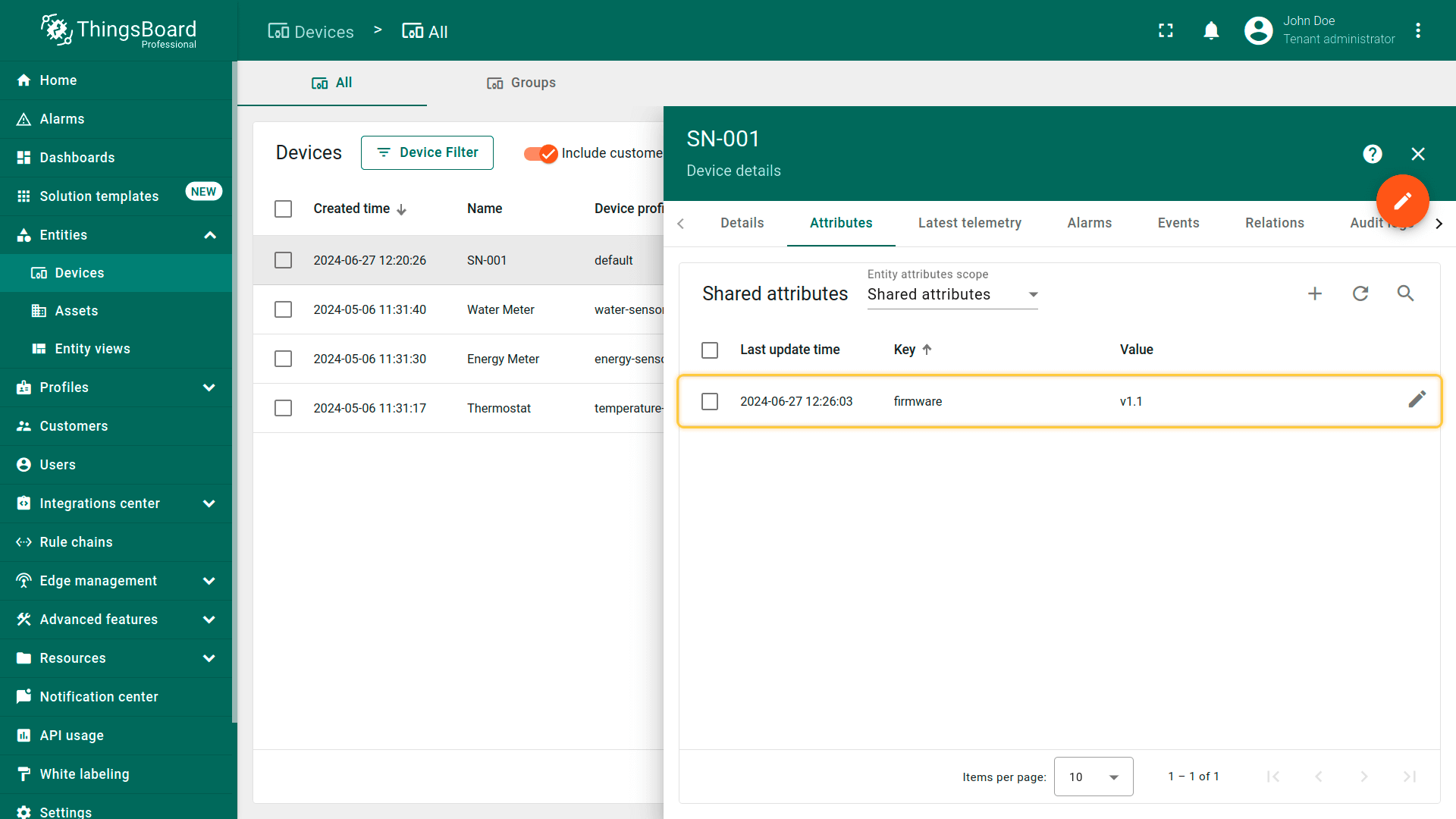

输入属性名及其值（例如键名为“firmware”、值为“v1.1”）并点击“Save”；

进入“Devices”页面。点击设备，进入“Attributes”标签。选择“Shared attributes”，点击“plus”图标； — 进入“**Devices**”页面。点击设备，进入“**Attributes**”标签。选择“**Shared attributes**”，点击“**plus**”图标；

输入属性名及其值（例如键名为“firmware”、值为“v1.1”）并点击“Save”； — 输入属性名及其值（例如键名为“**firmware**”、值为“**v1.1**”）并点击“Save”；

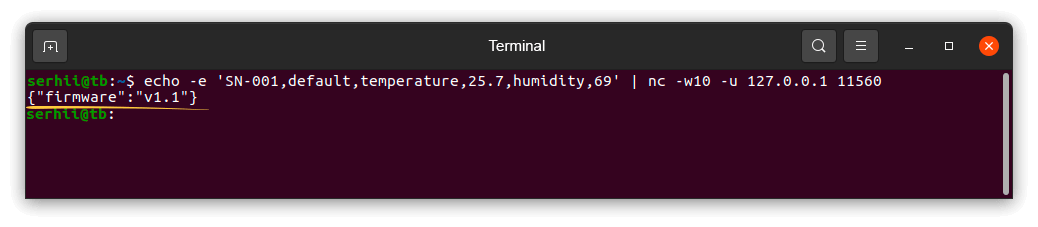

要接收下行消息，需设置响应超时-w10（该选项决定等待响应的时长）并再次发送上行消息：

echo -e 'SN-001,default,temperature,25.7,humidity,69' | nc -w10 -u 127.0.0.1 11560

终端中应能看到ThingsBoard的如下响应：
