TCP集成

文档信息图标
ThingsBoard PE 功能

仅专业版支持Platform Integrations功能。
请使用ThingsBoard Cloud或自行安装平台实例。

TCP集成可从采用TCP传输协议的设备向ThingsBoard流式传输数据，并将这些设备的负载转换为ThingsBoard格式。

文档信息图标

请注意：TCP集成只能以远程集成方式启动。可在运行TB实例的同一台机器上启动，也可在能通过网络访问TB实例的另一台机器上启动。

请参阅集成示意图了解更多。


前置条件

本教程将使用：

  • ThingsBoard Professional Edition实例 — eu.thingsboard.cloud;

  • 在外部运行且已连接云端ThingsBoard PE实例的TCP集成；
  • echo命令，用于显示一行文本并将其输出重定向到netcat（nc）工具；
  • netcat（nc）工具，用于建立TCP连接、接收数据并传输；

假设我们有一台正在发送当前温度和湿度读数的传感器。 传感器设备SN-002将其温度和湿度读数发布到运行TCP集成的机器的10560端口。

为便于演示，我们假设设备能够以3种不同负载类型发送数据：

可根据设备能力和业务场景选择负载类型：

Text payload
JSON payload
Binary payload

此情况下，payload 格式如下：

1

SN-002,default,temperature,25.7\n\rSN-002,default,humidity,69

此情况下，payload 格式如下：

1
2
3
4
5
6
7
8

[
  {
    "deviceName": "SN-002",
    "deviceType": "default",
    "temperature": 25.7,
    "humidity": 69
  }
]

此情况下，payload 格式如下：

1

\x30\x30\x30\x30\x11\x53\x4e\x2d\x30\x30\x32\x64\x65\x66\x61\x75\x6c\x74\x32\x35\x2e\x37\x00\x00\x00

该 payload 中各字节说明如下：

  • 0-3 字节 - \x30\x30\x30\x30 - 占位字节，用于演示如何跳过 payload 中的前缀字节；
  • 4 字节 - \x11 - payload 长度，转为十进制为 17，即本例 payload 从入站 TCP 帧中取 17 字节；
  • 5-10 字节 - \x53\x4e\x2d\x30\x30\x32 - 设备名称，转为文本为 SN-002；
  • 11-17 字节 - \x64\x65\x66\x61\x75\x6c\x74 - 设备类型，转为文本为 default；
  • 18-21 字节 - \x32\x35\x2e\x37 - 温度遥测，转为文本为 25.7；
  • 22-24 字节 - \x00\x00\x00 - 占位字节，因 payload 大小为 17 字节（第 5 至 21 字节）将忽略；
文档信息图标

请注意
在运行TCP集成的机器上，必须开放10560端口以接收入站连接——nc工具需能连接到TCP socket。若在本地运行，一般无需额外修改。

添加TCP集成

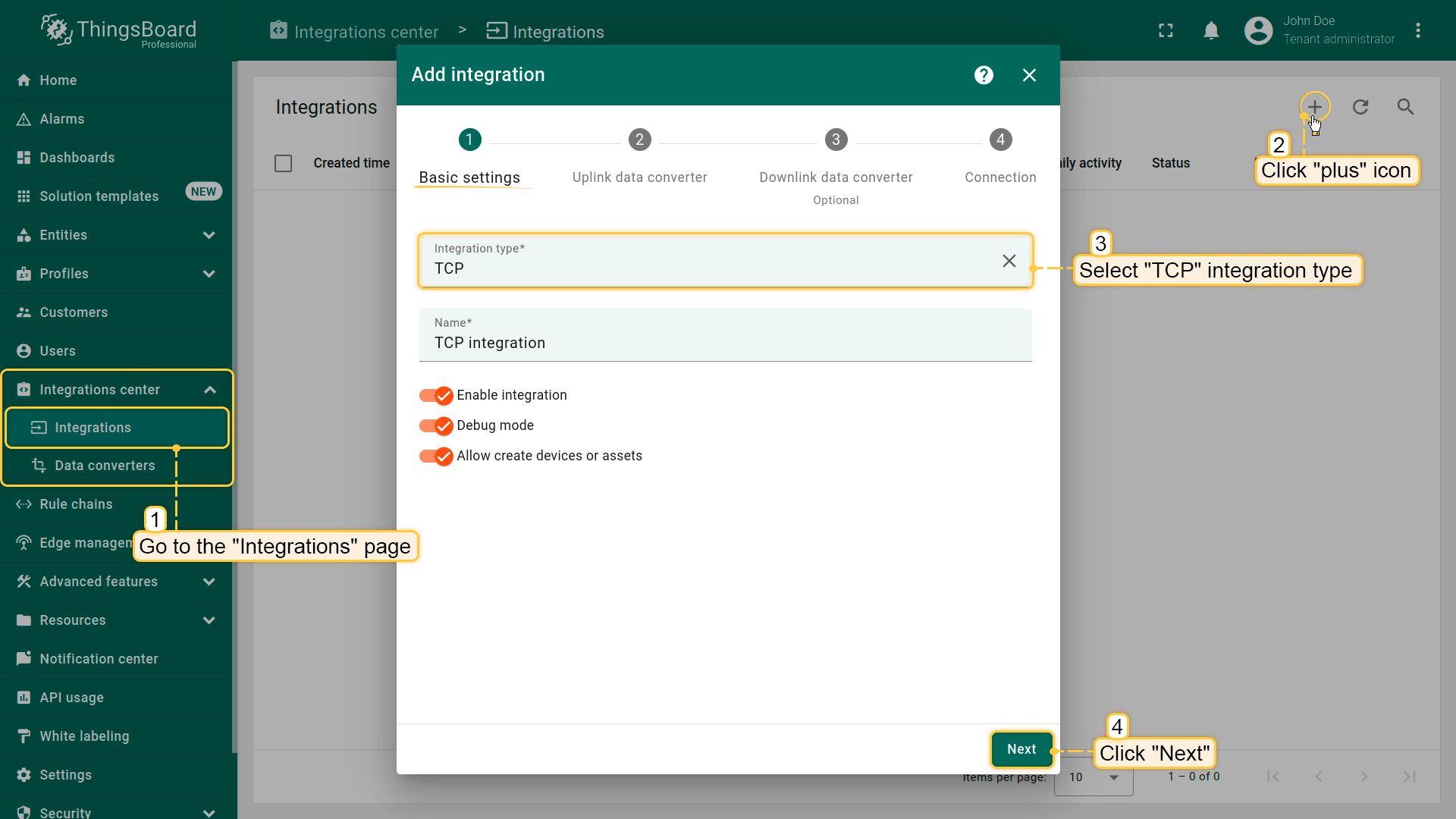

1.基本设置

进入“Integrations center”的“Integrations”页面，点击“plus”按钮开始添加新集成。选择“TCP”类型并点击“Next”；



2.上行数据转换器

上行转换器是用于解析并将TCP集成接收的数据转换为ThingsBoard可消费格式的脚本。 deviceName和deviceType为必填，attributes和telemetry为可选。attributes和telemetry为扁平键值对象，不支持嵌套对象。

选择设备负载类型以配置解码器：

Text payload
JSON payload
Binary payload

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

/** Decoder **/

// decode payload to string
var strArray = decodeToString(payload);
var payloadArray = strArray.replaceAll("\"", "").replaceAll("\\\\n", "").split(',');

var telemetryPayload = {};
for (var i = 2; i < payloadArray.length; i = i + 2) {
    var telemetryKey = payloadArray[i];
    var telemetryValue = parseFloat(payloadArray[i + 1]);
    telemetryPayload[telemetryKey] = telemetryValue;
}

// Result object with device attributes/telemetry data
var result = {
    deviceName: payloadArray[0],
    deviceType: payloadArray[1],
    telemetry: telemetryPayload,
    attributes: {}
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;


若使用 JavaScript decoder function，请使用以下脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

/** Decoder **/

// decode payload to string
var strArray = decodeToString(payload);
var payloadArray = strArray.replace(/\"/g, "").replace(/\s/g, "").split(',');

var telemetryKey = payloadArray[2];
var telemetryValue = payloadArray[3];

var telemetryPayload = {};
telemetryPayload[telemetryKey] = telemetryValue;

// Result object with device attributes/telemetry data
var result = {
    deviceName: payloadArray[0],
    deviceType: payloadArray[1],
    telemetry: telemetryPayload,
    attributes: {}
};

/** Helper functions **/

function decodeToString(payload) {
    return String.fromCharCode.apply(String, payload);
}

return result;


将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；


可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload);

// Result object with device/asset attributes/telemetry data

var deviceName = data.deviceName;
var deviceType = data.deviceType;
var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    attributes: {},
    telemetry: {
        temperature: data.temperature,
        humidity: data.humidity
    }
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;


若使用 JavaScript decoder function，请使用以下脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

/** Decoder **/

// decode payload to JSON
var data = decodeToJson(payload);

// Result object with device/asset attributes/telemetry data

var deviceName = data.deviceName;
var deviceType = data.deviceType;
var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    attributes: {},
    telemetry: {
        temperature: data.temperature,
        humidity: data.humidity
    }
};

/** Helper functions **/

function decodeToString(payload) {
    return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
    // covert payload to string.
    var str = decodeToString(payload);

    // parse string to JSON
    var data = JSON.parse(str);
    return data;
}

return result;


将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；


可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

请复制以下 TBEL 脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

/** Decoder **/

// decode payload to string
var payloadStr = decodeToString(payload);

// decode payload to JSON
// var data = decodeToJson(payload);

var deviceName = payloadStr.substring(0,6);
var deviceType = payloadStr.substring(6,13);

// Result object with device/asset attributes/telemetry data
var result = {
    deviceName: deviceName,
    deviceType: deviceType,
    attributes: {},
    telemetry: {
        temperature: parseFloat(payloadStr.substring(13,17))
    }
};

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;


若使用 JavaScript decoder function，请使用以下脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

/** Decoder **/

// decode payload to string
var payloadStr = decodeToString(payload);

// decode payload to JSON
// var data = decodeToJson(payload);

var deviceName = payloadStr.substring(0,6);
var deviceType = payloadStr.substring(6,13);

// Result object with device/asset attributes/telemetry data
var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   attributes: {},
   telemetry: {
       temperature: parseFloat(payloadStr.substring(13,17))
   }
};

/** Helper functions **/

function decodeToString(payload) {
   return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
   // covert payload to string.
   var str = decodeToString(payload);

   // parse string to JSON
   var data = JSON.parse(str);
   return data;
}

return result;

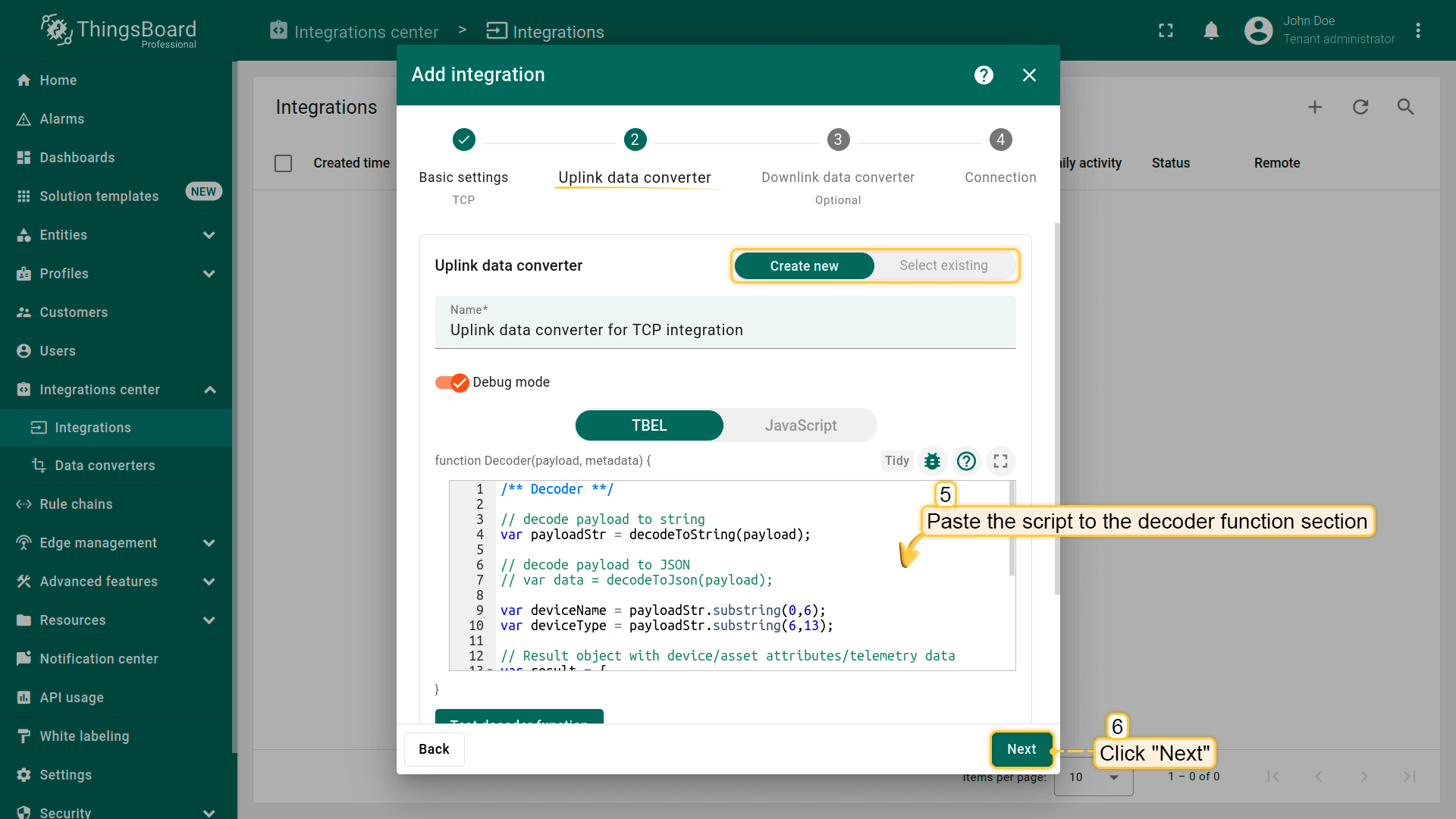

将复制的脚本粘贴到 decoder function 区域，然后点击「Next」；


文档信息图标

注意
尽管Debug mode对开发和故障排查很有用，但在生产模式下长期启用会大幅增加数据库占用的磁盘空间，因所有调试数据都会存储其中。强烈建议调试完成后关闭Debug mode。

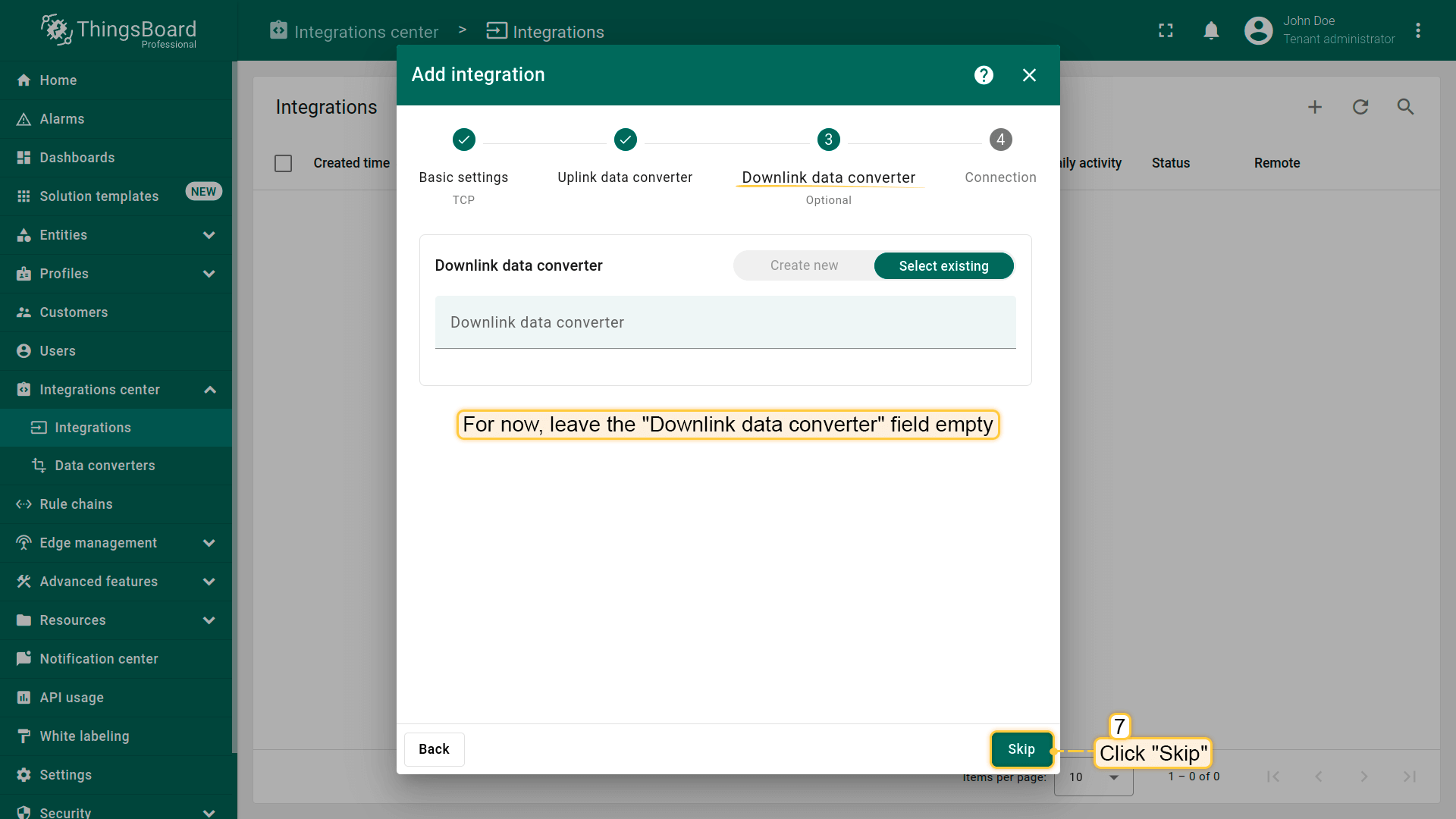

3.下行数据转换器

在添加下行转换器步骤，可选择已有或新建下行转换器。此处保持“Downlink data converter”为空。点击“Skip”；

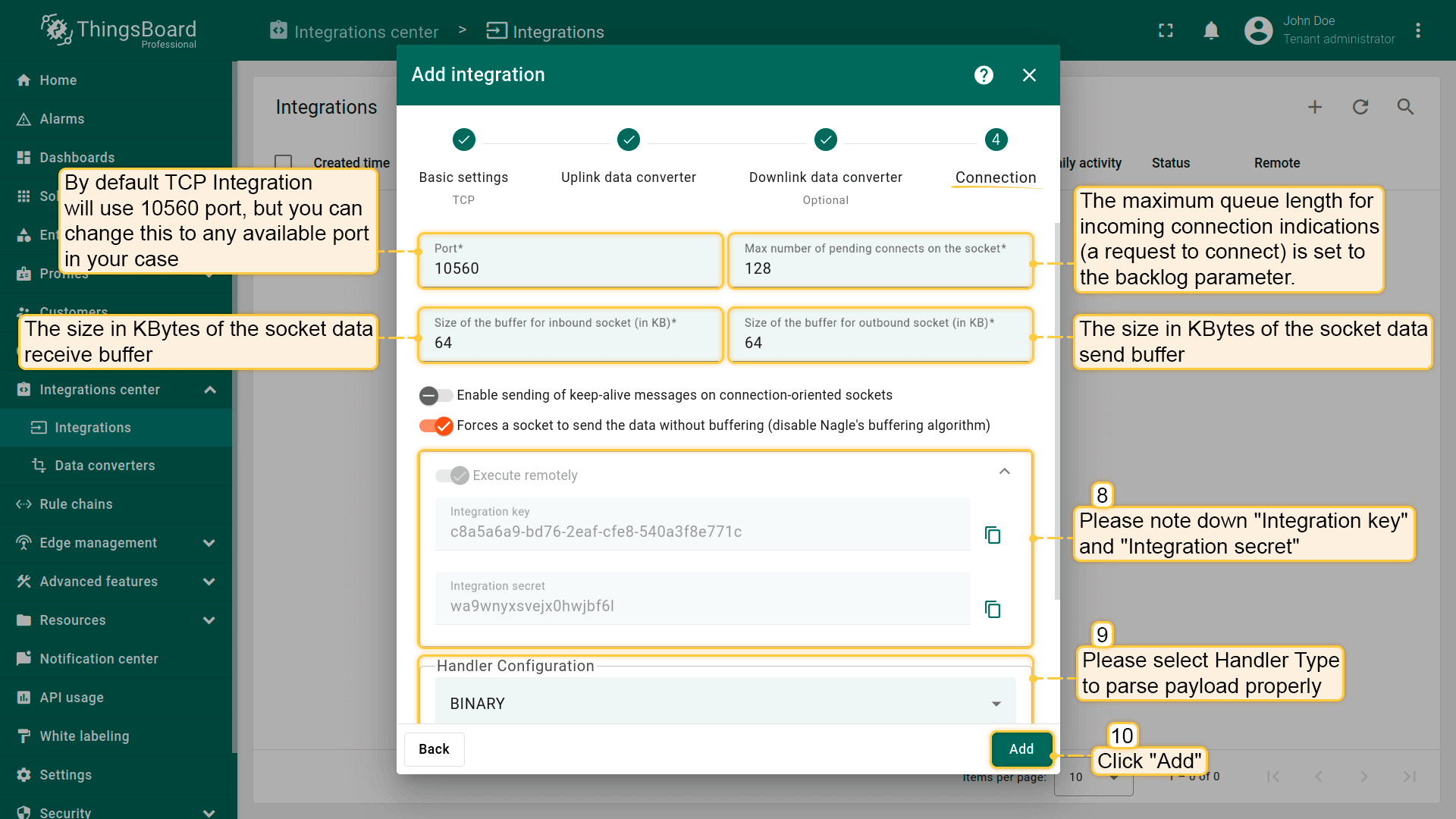

4.连接

如前所述，“Execute remotely”选项已勾选且不可修改——TCP集成只能为remote类型。

默认情况下TCP集成使用10560端口，您可根据需要改为任意可用端口。

请记录Integration key和Integration secret——后续在远程TCP集成配置中将使用这些值。

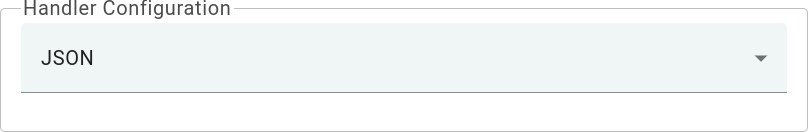

选择Handler Configuration的设备负载类型

Text payload
JSON payload
Binary payload

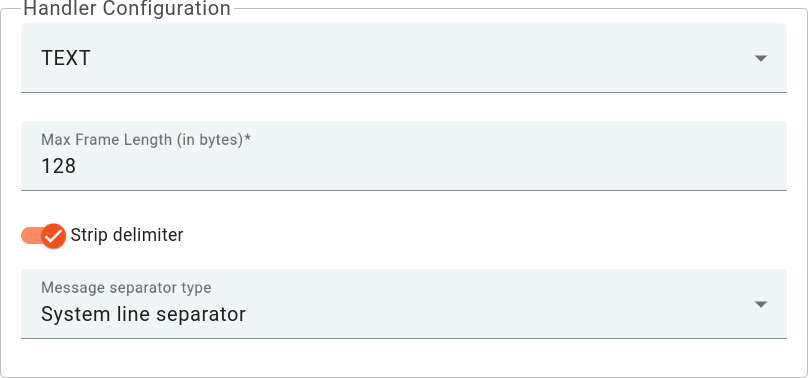

为正确解析 payload，请确保设置以下值：

  • Max Frame Length：解码帧的最大长度，超出此值将抛出异常；本示例保持默认 128 即可；
  • Strip Delimiter：是否从解码帧中去除分隔符；勾选后将从 payload 中去掉换行符；
  • Message Separator：指定为 System Line Separator，此时将使用换行符作为分隔符；

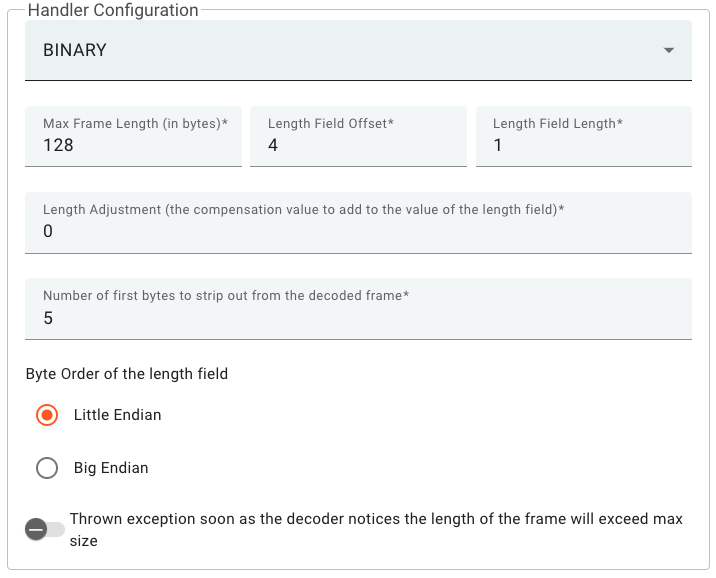

为正确解析 payload，请确保设置以下值：

  • Max Frame Length：解码帧的最大长度，超出此值将抛出异常；本示例保持默认 128 即可；
  • Length Field Offset：length 字段的偏移。本例中 length 字段为 payload 的第 5 字节 \x30\x30\x30\x30 \x11 \x53…，设为 4；
  • Length Field Length：length 字段的长度。本例为 1 字节 …\x30 \x11 \x53…，设为 1；
  • Length Adjustment：length 字段的补偿值。本例 length 字段为 17 字节，无需补偿，保持 0；
  • Number of first bytes to strip out from the decoded frame：从解码帧中去除的首字节数。需跳过前 5 字节以获取数据 \x30\x30\x30\x30\x11 \x53\x4e\x2d\x30…，设为 5；


其他选项保持默认，简要说明如下：

  • Max number of pending connects on the socket — 入站连接请求队列的最大长度。若队列已满时收到连接请求，连接将被拒绝；
  • Size of the buffer for inbound socket — socket数据接收缓冲区的KB大小；
  • Size of the buffer for outbound socket — socket数据发送缓冲区的KB大小；
  • Enable sending of keep-alive messages on connection-oriented sockets — 标识是否定期向对端socket发送探测以保持连接存活；
  • Forces a socket to send the data without buffering (disable Nagle’s buffering algorithm) — 禁用socket上的Nagle算法，该算法会延迟发送直到累积一定数据量。

点击“Add”完成TCP集成添加。

安装并运行外部TCP集成

请参阅远程集成指南，在本地或单独机器上安装TCP集成服务。

请使用上文中的Integration key和Integration secret配置您的TCP集成。

发送上行消息

创建ThingsBoard TCP集成后，TCP服务启动并等待设备数据。

选择设备负载类型以发送上行消息

Text payload
JSON payload
Binary payload

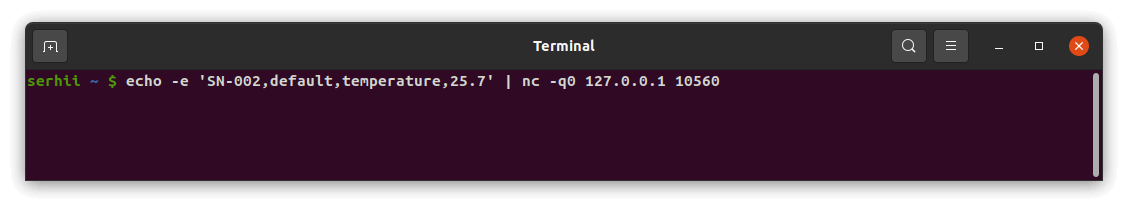

向运行在 localhost（127.0.0.1）上的 TCP 服务器发送消息的命令如下：

1

echo -e 'SN-002,default,temperature,25.7' | nc -q0 127.0.0.1 10560

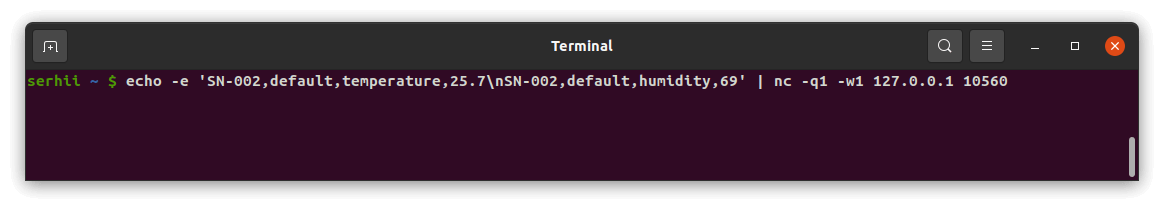

也可在一行内发送多条消息，使用 Message Separator（System Line Delimiter）分隔。 换行符（\n）将用于将 payload 拆分为多条消息。

此情况下，命令如下：

1

echo -e 'SN-002,default,temperature,25.7\nSN-002,default,humidity,69' | nc -q1 -w1 127.0.0.1 10560

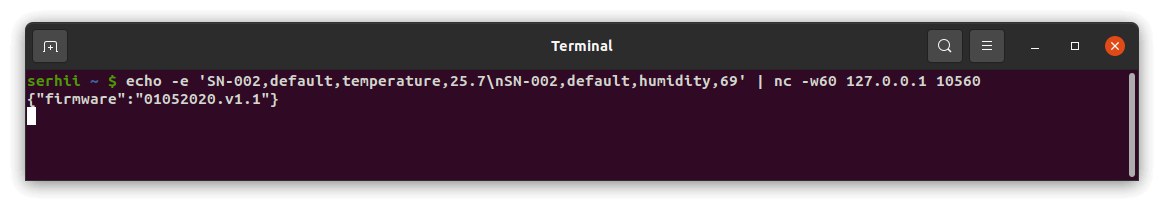

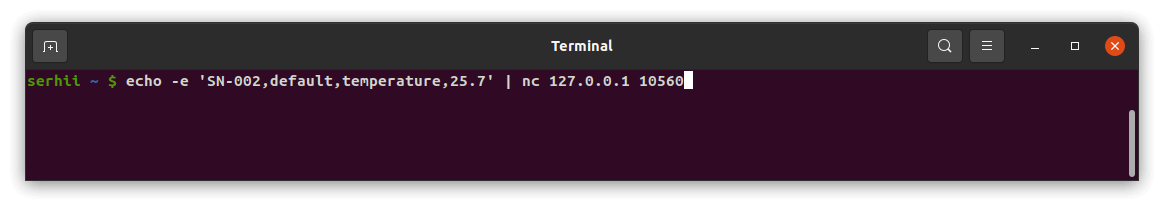

若要通过 Downlink 向设备回发消息，命令如下：

1

echo -e 'SN-002,default,temperature,25.7' | nc 127.0.0.1 10560

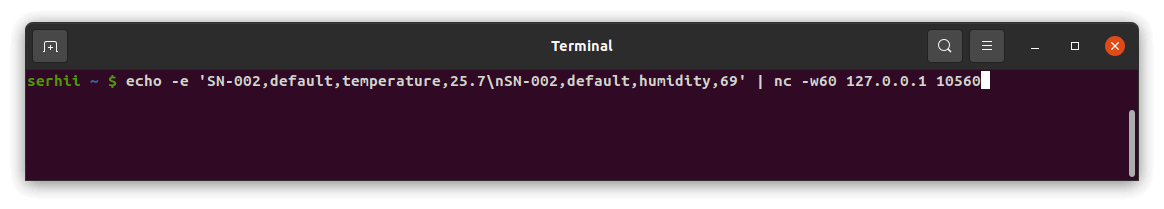

多消息同行的命令：

1

echo -e 'SN-002,default,temperature,25.7\nSN-002,default,humidity,69' | nc -w60 127.0.0.1 10560


向运行在 localhost（127.0.0.1）上的 TCP 服务器发送消息的命令如下：

1

echo -e -n '{"deviceName": "SN-002", "deviceType": "default", "temperature": 25.7, "humidity": 69}' | nc -q1 -w1 127.0.0.1 10560

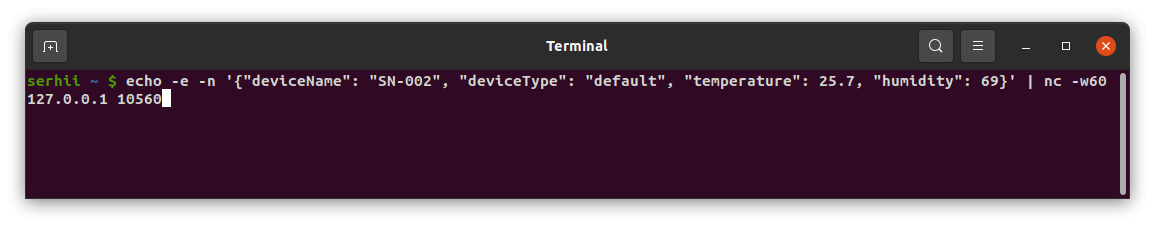

若要通过 Downlink 向设备回发消息，命令如下：

1

echo -e -n '{"deviceName": "SN-002", "deviceType": "default", "temperature": 25.7, "humidity": 69}' | nc -w60 127.0.0.1 10560


向运行在 localhost（127.0.0.1）上的 TCP 服务器发送消息的命令如下：

1

echo -e -n '\x30\x30\x30\x30\x11\x53\x4e\x2d\x30\x30\x32\x64\x65\x66\x61\x75\x6c\x74\x32\x35\x2e\x37\x00\x00\x00' | nc -q1 -w1 127.0.0.1 10560

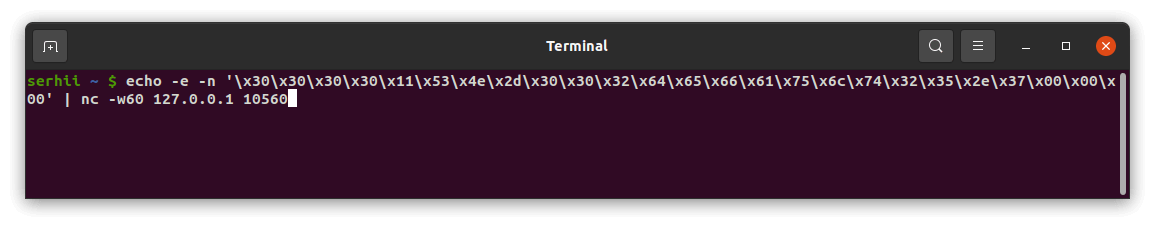

若要通过 Downlink 向设备回发消息，命令如下：

1

echo -e -n '\x30\x30\x30\x30\x11\x53\x4e\x2d\x30\x30\x32\x64\x65\x66\x61\x75\x6c\x74\x32\x35\x2e\x37\x00\x00\x00' | nc -w60 127.0.0.1 10560

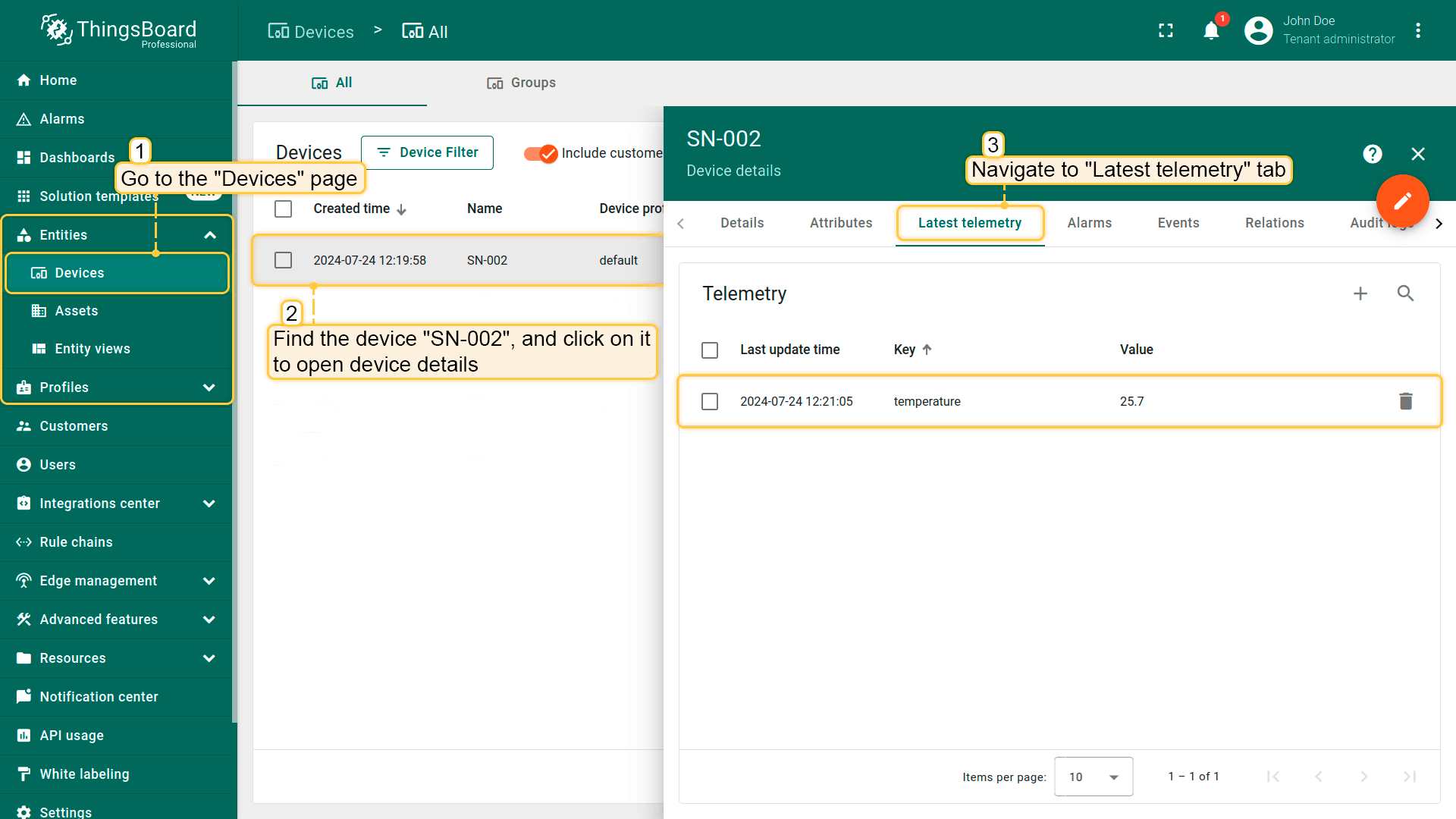

进入“Devices”页面，应能看到由TCP集成配置的SN-002设备。 点击设备，进入“Latest telemetry”标签可查看“temperature”键及其值(25.7)。


若负载包含“humidity”遥测，也应能看到“humidity”键及其值(69)。

高级用法：下行

要从ThingsBoard向设备发送下行消息，需定义下行转换器。

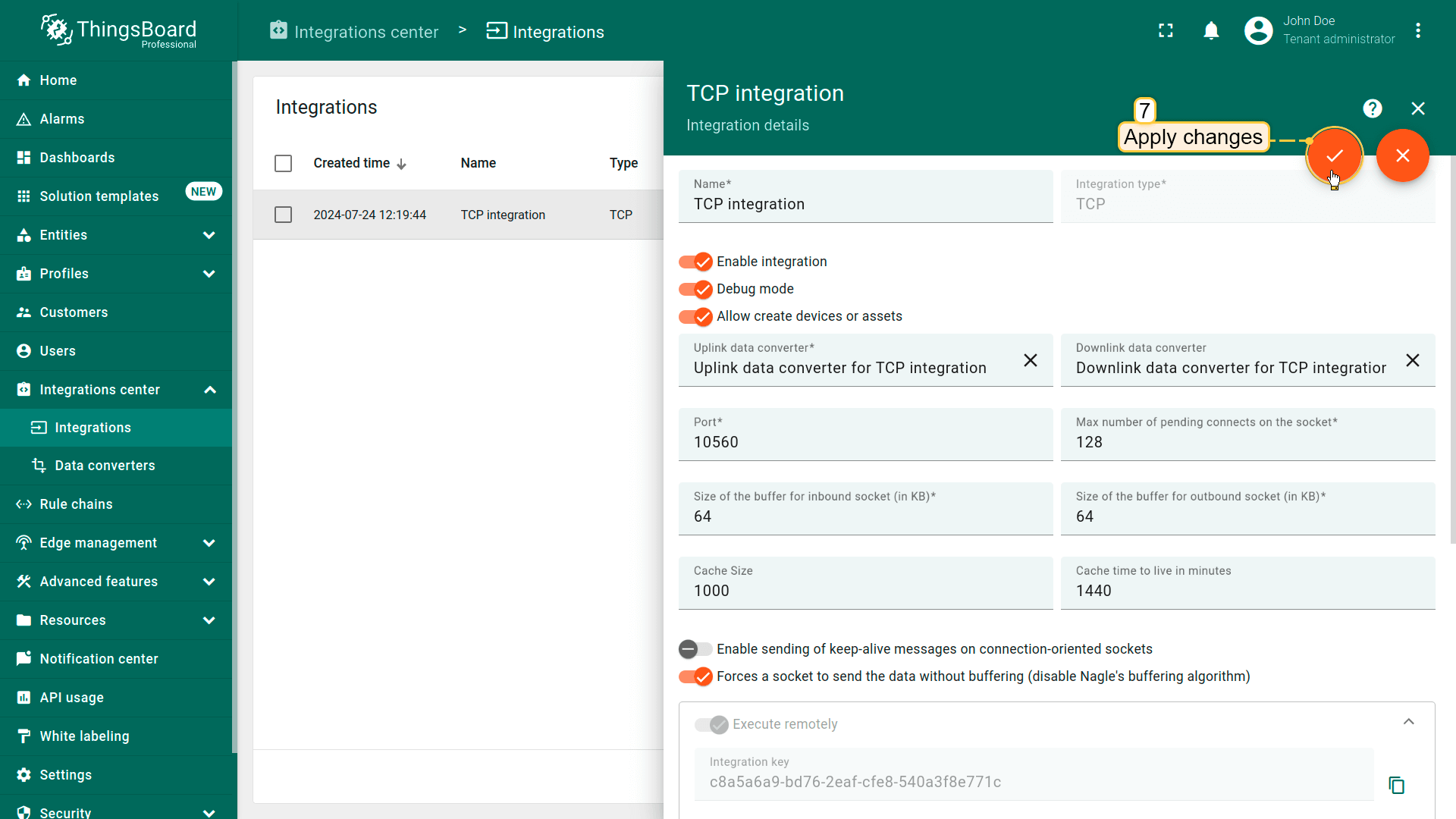

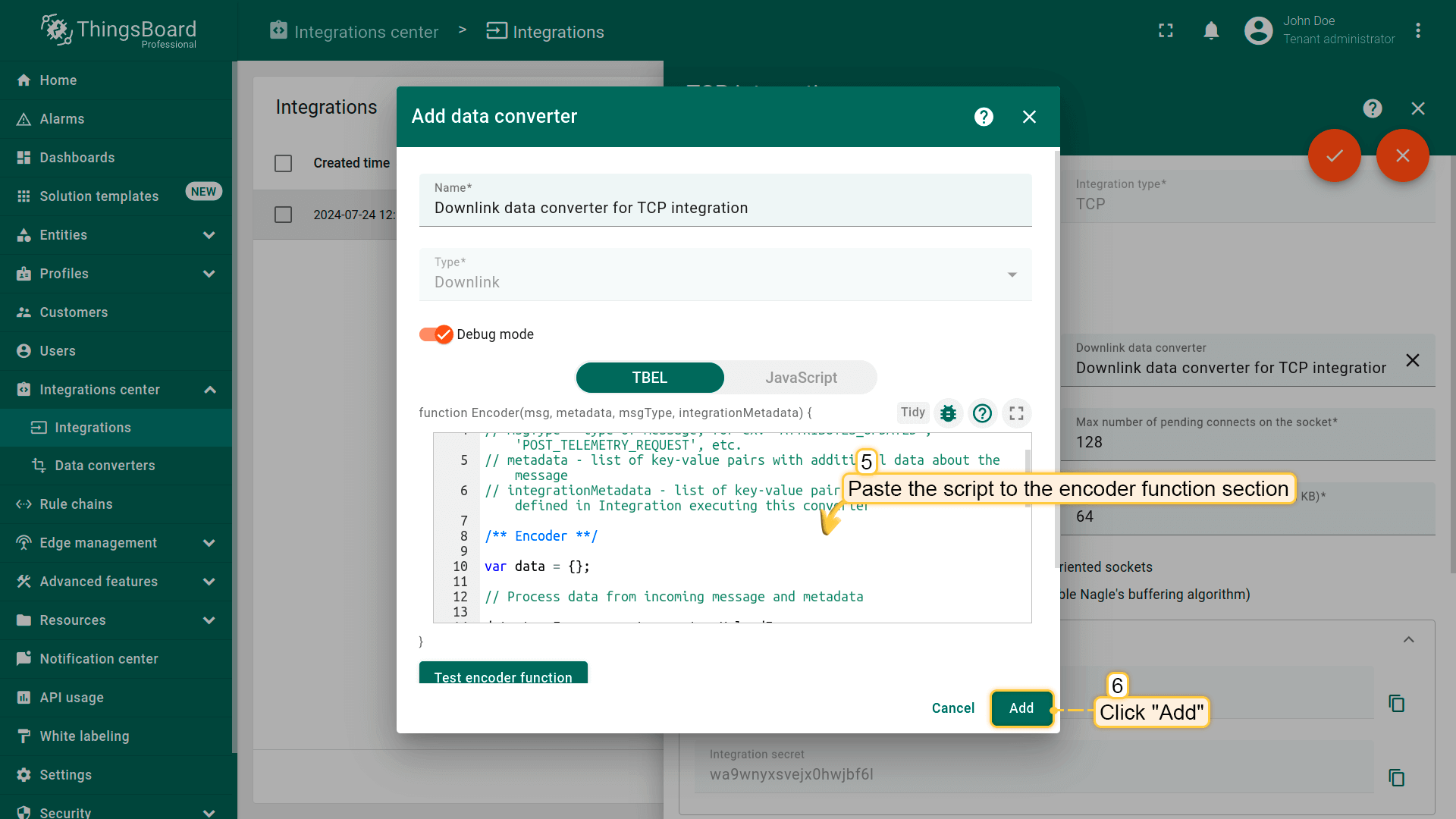

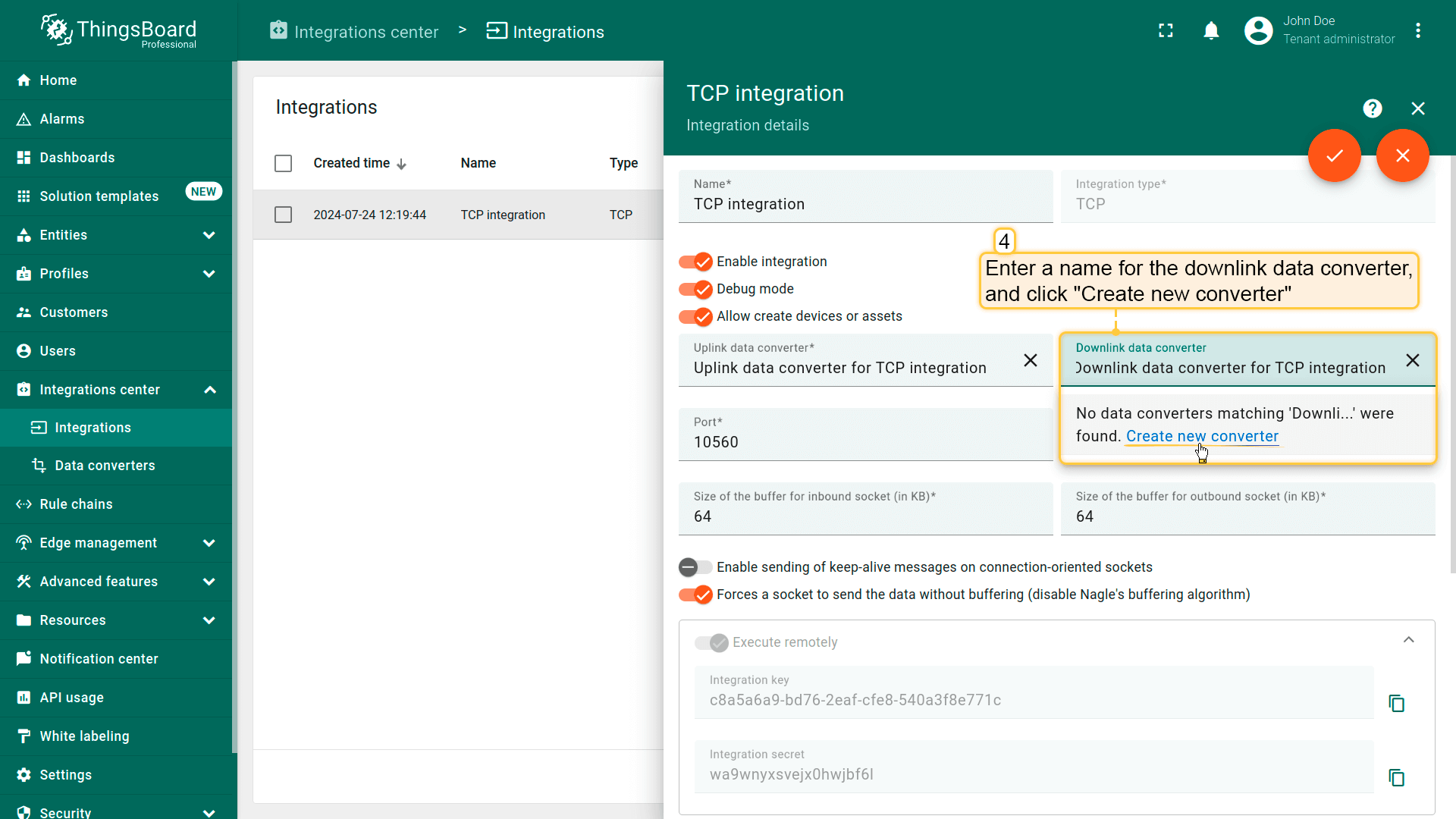

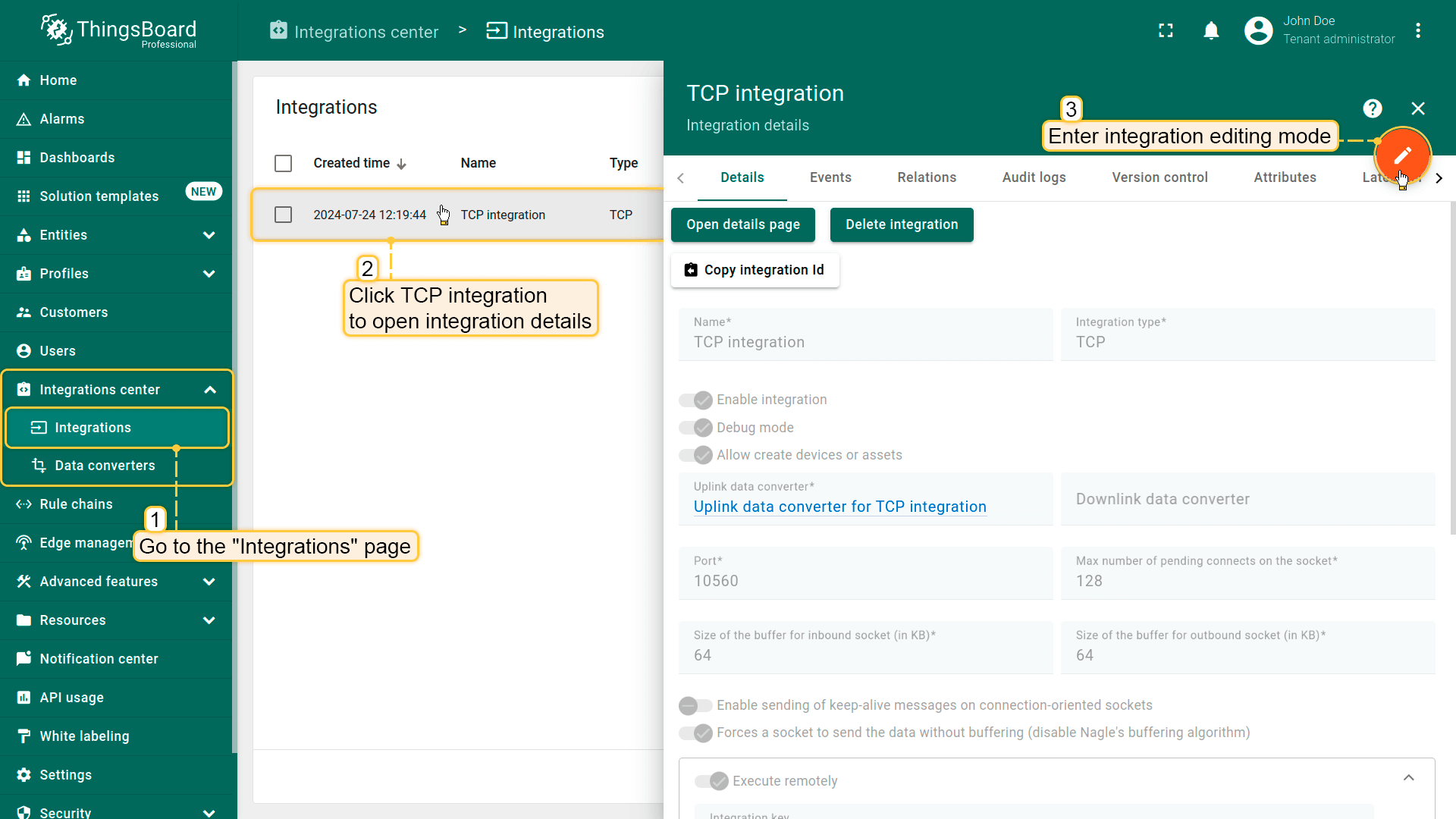

添加下行转换器

以下示例为发送属性更新消息。可使用我们的示例下行转换器，或根据您的配置自行编写。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

TBELRecommended
JavaScript

请复制以下脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

// Encode downlink data from incoming Rule Engine message

// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter

/** Encoder **/

var data = {};

// Process data from incoming message and metadata

data.tempFreq = msg.temperatureUploadFrequency;
data.humFreq = msg.humidityUploadFrequency;

data.devSerialNumber = metadata['ss_serialNumber'];

// Result object with encoded downlink payload
var result = {

    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "JSON",

    // downlink data
    data: JSON.stringify(msg),

    // Optional metadata object presented in key/value format
    metadata: {
            topic: metadata['deviceType']+'/'+metadata['deviceName']+'/upload'
    }

};

return result;

请复制以下脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

// Encode downlink data from incoming Rule Engine message

// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter

/** Encoder **/

var data = {};

// Process data from incoming message and metadata

data.tempFreq = msg.temperatureUploadFrequency;
data.humFreq = msg.humidityUploadFrequency;

data.devSerialNumber = metadata['ss_serialNumber'];

// Result object with encoded downlink payload
var result = {

    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "JSON",

    // downlink data
    data: JSON.stringify(msg),

    // Optional metadata object presented in key/value format
    metadata: {
            topic: metadata['deviceType']+'/'+metadata['deviceName']+'/upload'
    }

};

return result;

将下行数据转换器添加到TCP集成的步骤：

  • 进入“Integrations”页面，点击TCP集成打开详情，点击“pencil”图标进入编辑模式；

  • 输入下行数据转换器名称并点击“Create new converter”；

  • 将脚本粘贴到encoder function区域，点击“Add”；

  • 应用更改。

进入“Integrations”页面，点击TCP集成打开详情，点击“pencil”图标进入编辑模式；

进入“Integrations”页面，点击TCP集成打开详情，点击“pencil”图标进入编辑模式；

输入下行数据转换器名称并点击“Create new converter”；

输入下行数据转换器名称并点击“Create new converter”；

将脚本粘贴到encoder function区域，点击“Add”；

将脚本粘贴到encoder function区域，点击“Add”；

应用更改。

应用更改。

文档信息图标

可选配置Cache Size和Cache time to live in minutes——用于在存储连接时避免内存泄漏（仅TCP下行支持）。
Cache Size — TCP客户端消息的最大数量。
Cache time to live in minutes — 消息存储时长（分钟）。

修改Root Rule Chain

集成配置就绪后，需进入“Rule Chains”页面并配置“Root Rule Chain”，使“Attributes updated”消息转发到下行数据转换器。

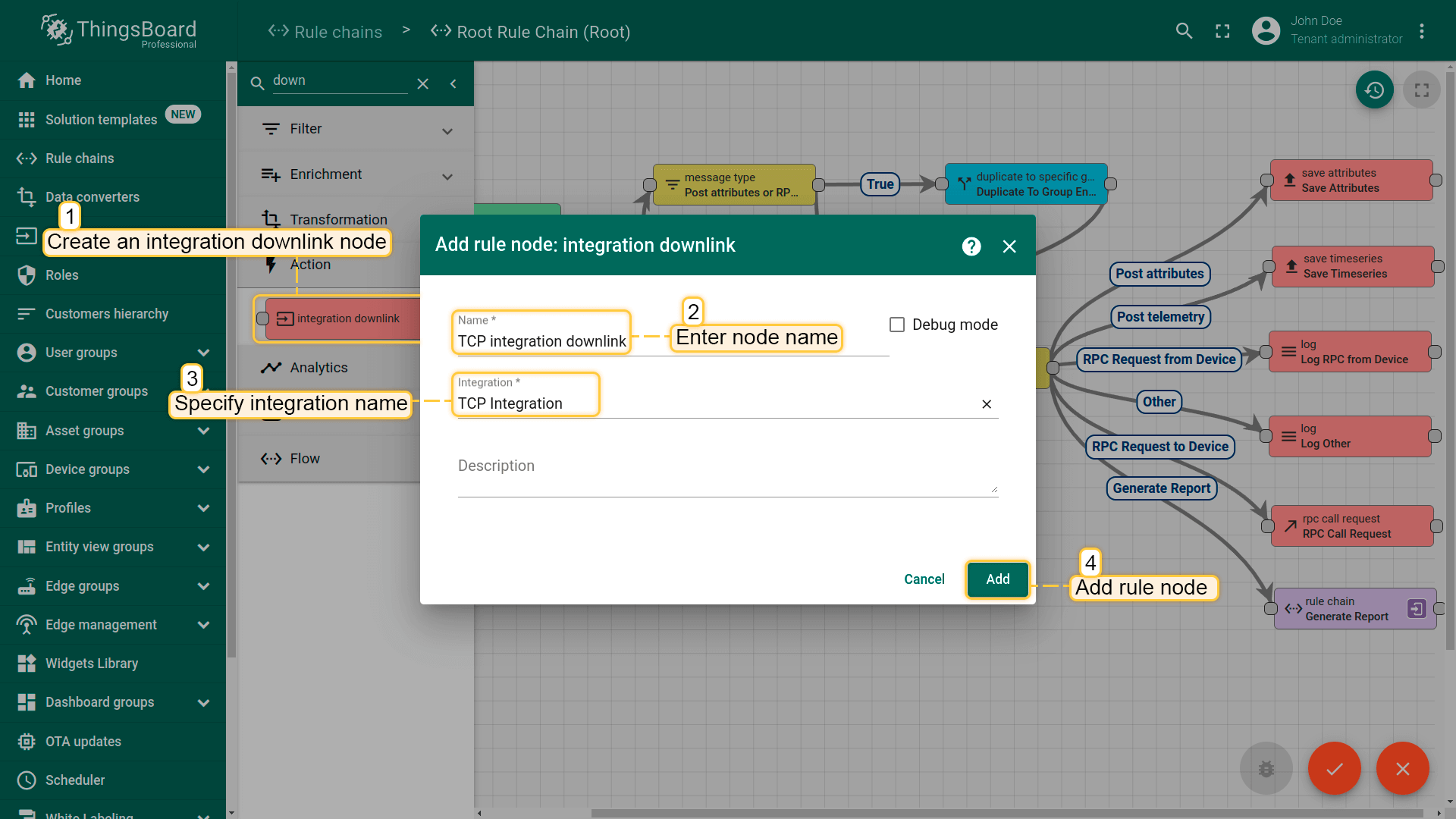

  • 打开“Root Rule Chain”，找到“integration downlink”节点并拖入规则链。命名为“TCP integration downlink”，指定TCP integration，点击“Add”；

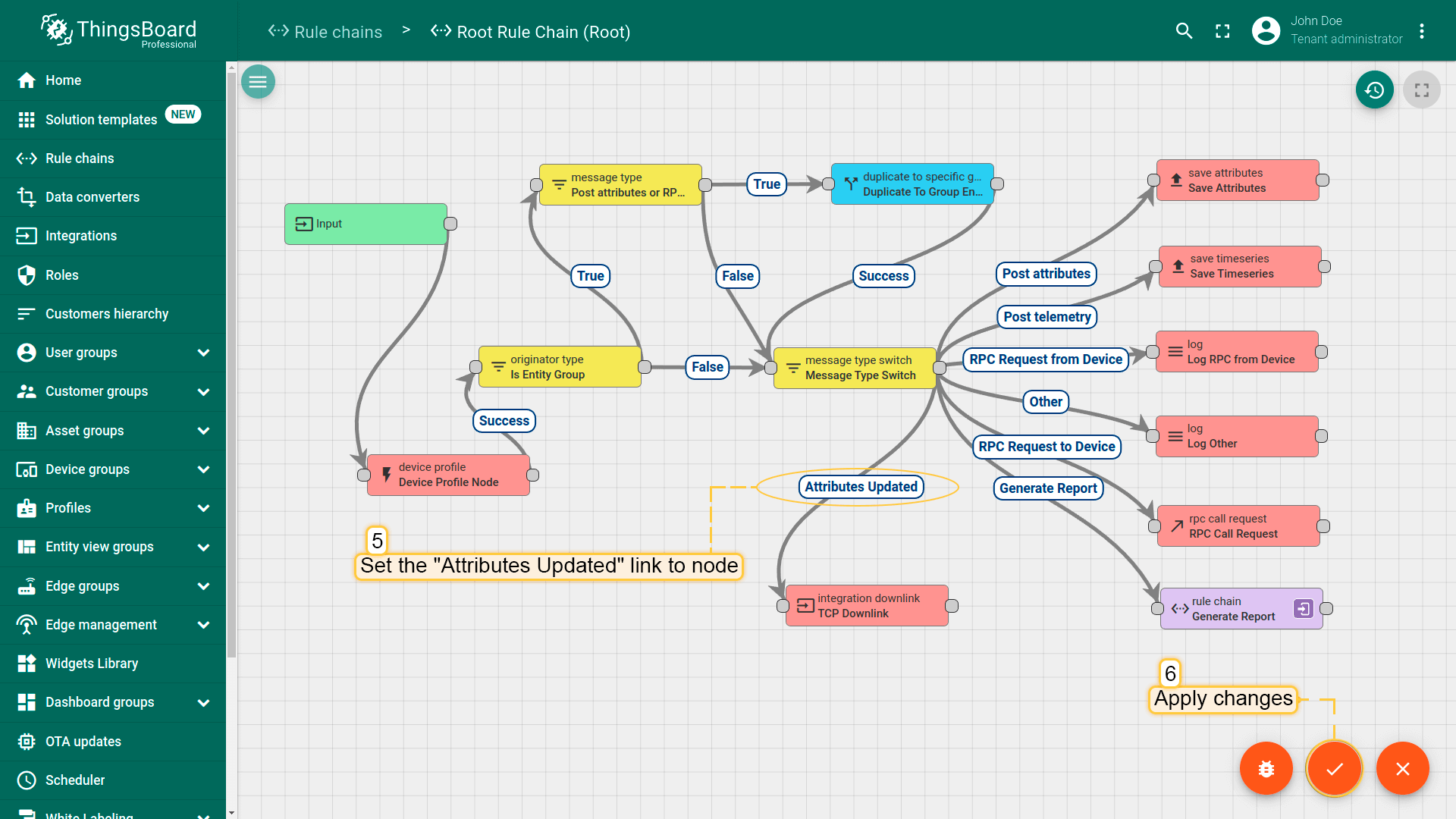

  • 此后，点击“message type switch”规则节点右侧灰色圆圈，拖拽到“integration downlink”左侧，选择Attributes Updated，点击“Add”并保存Root Rule Chain。

打开“Root Rule Chain”，找到“integration downlink”节点并拖入规则链。命名为“TCP integration downlink”，指定TCP integration，点击“Add”；

打开“Root Rule Chain”，找到“integration downlink”节点并拖入规则链。命名为“TCP integration downlink”，指定TCP integration，点击“Add”；

此后，点击“message type switch”规则节点右侧灰色圆圈，拖拽到“integration downlink”左侧，选择Attributes Updated，点击“Add”并保存Root Rule Chain。

此后，点击“message type switch”规则节点右侧灰色圆圈，拖拽到“integration downlink”左侧，选择Attributes Updated，点击“Add”并保存Root Rule Chain。

测试下行

要测试下行，请在设备上创建shared attribute：

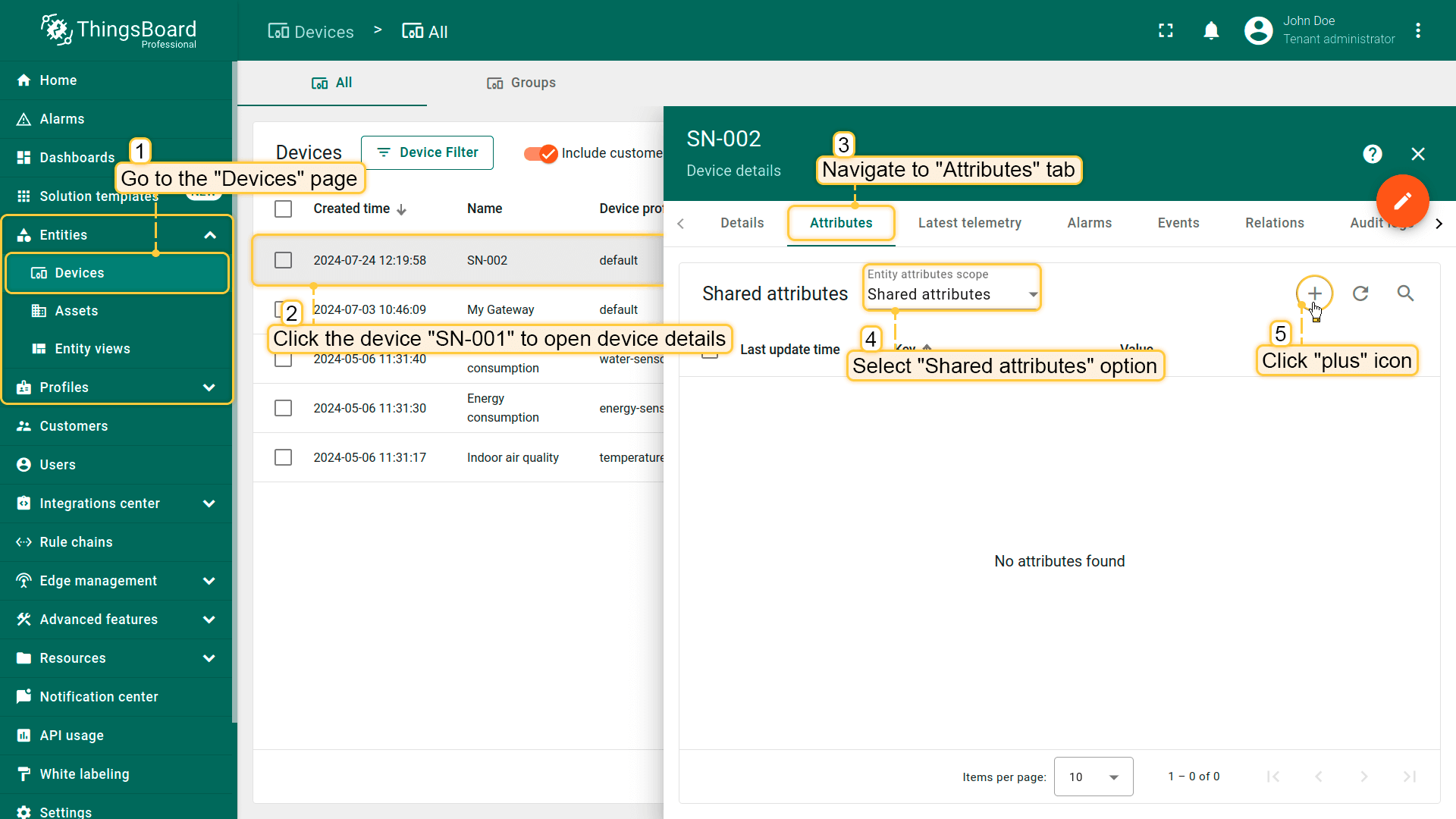

  • 进入“Devices”页面。点击SN-002设备，进入“Attributes”标签。选择“Shared attributes”，点击“plus”图标；

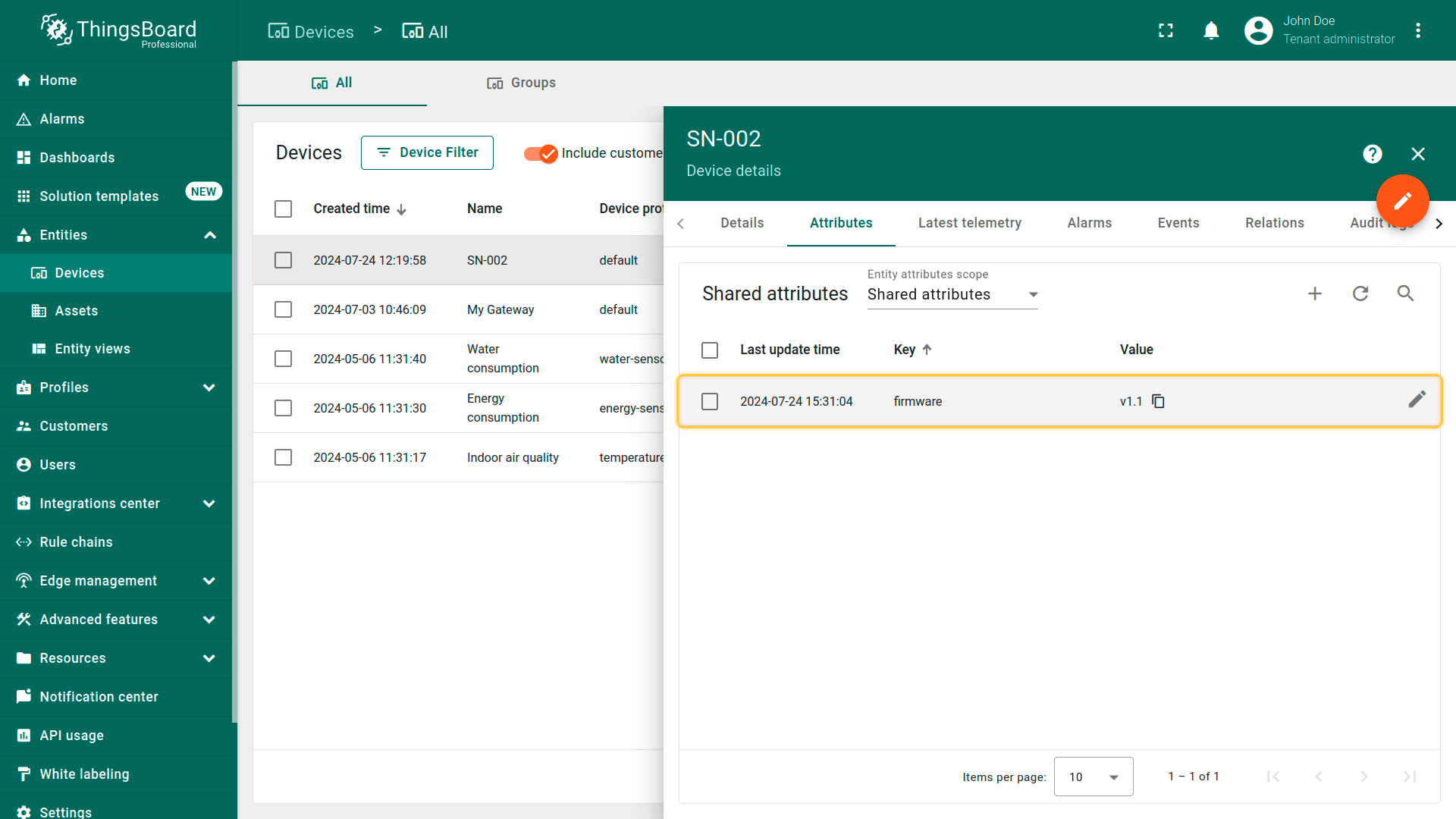

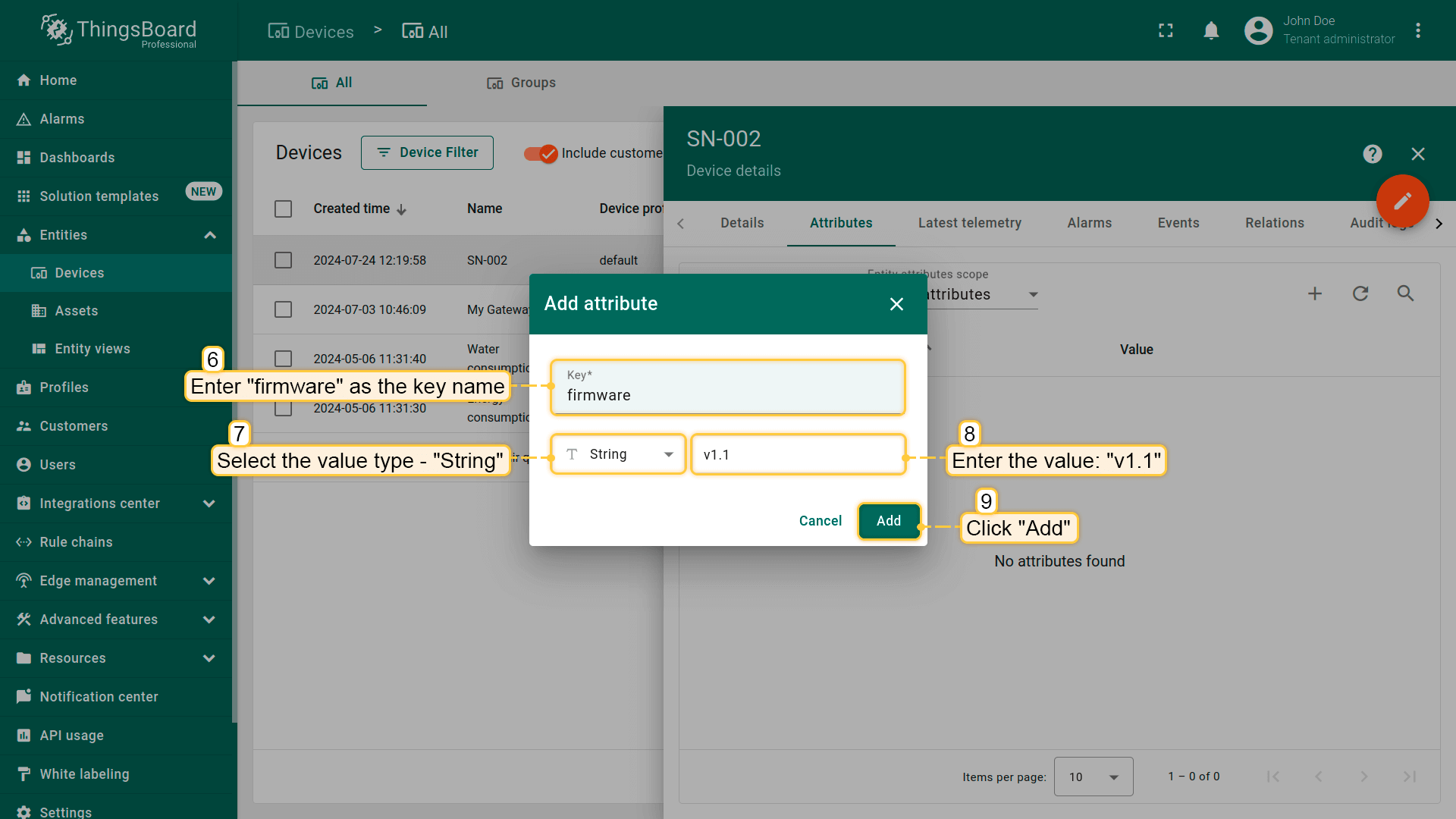

  • 输入属性名及其值（例如键名为“firmware”、值为“v1.1”）并点击“Save”；

进入“Devices”页面。点击SN-002设备，进入“Attributes”标签。选择“Shared attributes”，点击“plus”图标；

进入“Devices”页面。点击SN-002设备，进入“Attributes”标签。选择“Shared attributes”，点击“plus”图标；

输入属性名及其值（例如键名为“firmware”、值为“v1.1”）并点击“Save”；

输入属性名及其值（例如键名为“firmware”、值为“v1.1”）并点击“Save”；

要接收下行消息，需设置响应超时-w60（该选项决定等待响应的时长）并再次发送上行消息：

1

echo -e 'SN-002,default,temperature,25.7\nSN-002,default,humidity,69' | nc -w60 127.0.0.1 11560

终端中应能看到ThingsBoard的如下响应：

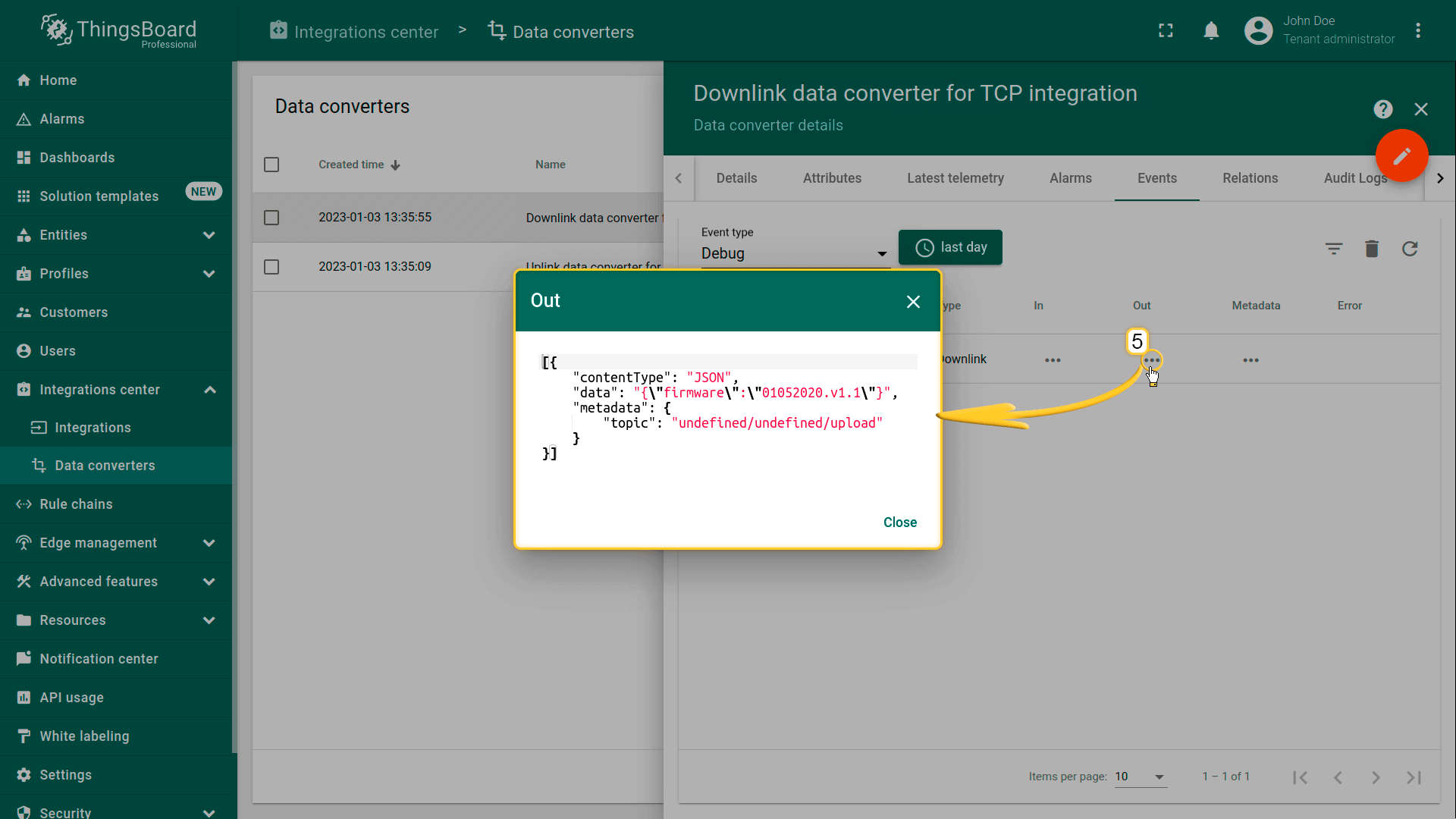

接收和发送的数据可在下行转换器中查看。在“Events”标签的“In”块中查看入站数据，“Out”字段显示发给设备的消息。

接收和发送的数据可在下行转换器中查看。在“Events”标签的“In”块中查看入站数据。

接收和发送的数据可在下行转换器中查看。在“Events”标签的“In”块中查看入站数据。

“Out”字段显示发给设备的消息。

“Out”字段显示发给设备的消息。

文档信息图标

注意
使用TCP集成且连接建立较长时间时，您将只收到一条下行消息。其余消息将保存在服务端，并在下次上行时发送。

下一步
