本指南将帮助您熟悉ThingsBoard IoT Gateway的REST连接器配置。
请使用通用配置指南启用此连接器。
该连接器用于创建API端点并从收到的请求中获取数据。
连接器还可根据ThingsBoard的更新或命令将数据推送至外部HTTP(S) API。

当您的设备有HTTP(S) API端点或外部资源中有数据并希望推送至ThingsBoard时，此连接器非常有用。

下面将说明连接器配置文件。

连接器配置：rest.json

连接器配置为JSON文件，包含如何创建API端点以及如何处理数据的说明。下面通过示例说明配置文件格式。

REST 连接器配置文件示例。

下列示例将在本地5000端口创建服务器。连接器将使用用户名和密码进行基本HTTP认证，然后根据mapping部分的端点创建端点列表。更多说明见下文。

{
  "server": {
    "host": "127.0.0.1",
    "port": 5000,
    "SSL": false,
    "security": {
      "cert": "~/ssl/cert.pem",
      "key": "~/ssl/key.pem"
    }
  },
  "mapping": [
    {
      "endpoint": "/test_device",
      "HTTPMethods": [
        "POST"
      ],
      "security": {
        "type": "basic",
        "username": "username",
        "password": "password"
      },
      "converter": {
        "type": "json",
        "deviceInfo": {
          "deviceNameExpression": "Device ${name}",
          "deviceNameExpressionSource": "request",
          "deviceProfileExpressionSource": "constant",
          "deviceProfileExpression": "default"
        },
        "attributes": [
          {
            "key": "model",
            "type": "string",
            "value": "${sensorModel}"
          }
        ],
        "timeseries": [
          {
            "key": "temperature",
            "type": "double",
            "value": "${temp}"
          },
          {
            "key": "humidity",
            "type": "double",
            "value": "${hum}"
          },
          {
            "key": "combine",
            "type": "string",
            "value": "${hum}:${temp}"
          }
        ]
      }
    },
    {
      "endpoint": "/anon2",
      "HTTPMethods": [
        "POST"
      ],
      "security": {
        "type": "anonymous"
      },
      "converter": {
        "type": "custom",
        "deviceInfo": {
          "deviceNameExpression": "SuperAnonDevice",
          "deviceNameExpressionSource": "constant",
          "deviceProfileExpressionSource": "constant",
          "deviceProfileExpression": "default"
        },
        "extension": "CustomRestUplinkConverter",
        "extensionConfig": {
          "key": "Totaliser",
          "datatype": "float",
          "fromByte": 0,
          "toByte": 4,
          "byteorder": "big",
          "signed": true,
          "multiplier": 1
        }
      }
    }
  ],
  "requestsMapping": {
    "attributeRequests": [],
    "attributeUpdates": [],
    "serverSideRpc": []
  }
}

通用部分

使用SSL推荐

不使用SSL无安全认证

参数	默认值	说明
host	127.0.0.1	服务器域名或 IP 地址。
port	5000	服务器端口。
SSL	true	是否验证服务器 SSL 证书（若可用）。
cert	path_to_the_pem_file	证书文件路径。
key	path_to_the_key_file	私钥文件路径。

配置部分如下所示：

{
  "server": {
    "host": "127.0.0.1",
    "port": 5000,
    "SSL": true,
    "security": {
      "cert": "~/ssl/cert.pem",
      "key": "~/ssl/key.pem"
    }
  }
}

参数	默认值	说明
host	127.0.0.1	服务器域名或 IP 地址。
port	5000	服务器端口。
SSL	false	是否验证服务器 SSL 证书（若可用）。

配置部分如下所示：

{
  "server": {
    "host": "127.0.0.1",
    "port": 5000,
    "SSL": false,
    "security": {
      "cert": "~/ssl/cert.pem",
      "key": "~/ssl/key.pem"
    }
  }
}

映射部分

本配置部分包含网关将创建的端点对象数组，也包含处理传入消息（converter）的设置。收到请求后，将分析请求中的消息以提取设备名称、类型和数据（属性和/或时序值）。默认使用Json转换器，也可提供自定义转换器。

注意：可在数组内指定多个映射对象。

参数	默认值	说明
endpoint	/test_device	端点的URL地址。
HTTPMethods	GET	端点允许的HTTP方法（GET、POST等）。

安全部分

本部分提供每个端点在网关上进行客户端认证的配置。

基本认证推荐

匿名无安全认证

Basic 认证是一种安全配置方式。 REST Connector 等待带有 Authorization 头的 HTTP 请求，该头包含 “Basic” 后跟空格及 base64 编码的 username:password 字符串。

参数	默认值	说明
type	basic	授权类型。
username	username	授权用户名。
password	password	授权密码。

配置文件中的 security 部分将如下所示：

{
  "security": {
    "type": "basic",
    "username": "username",
    "password": "password"
  }
}

另外，请确保请求中包含带有上述凭据的 Authorization 头。

若使用 cURL，请求示例为：

curl --user username:password -H "Content-Type: application/json" -X POST \
    -d '{"name": "SN-001", "sensorModel": "example"}' http://127.0.0.1:5000/test_device

若使用 Postman 或 Insomnia，只需启用 Basic 认证即可。

匿名认证是最简单的选项，适合用于测试。

参数	默认值	说明
type	anonymous	授权类型。

配置文件中的 security 配置小节将如下所示：

{
  "security": {
    "type": "anonymous"
  }
}

转换器子节

本子节包含处理传入消息的配置。

请求转换器类型：

json -默认转换器
custom -自定义转换器（可自行编写，用于转换传入数据）

JSON推荐用于请求中接收JSON数据

自定义推荐用于请求中接收字节或其他格式数据

Json converter 是默认 converter，根据本小节所述规则，在来自客户端的请求中查找 deviceName、deviceType、attribute 和 telemetry：

参数	默认值	说明
type	json	指示 connector 使用默认 converter 转换来自请求的数据。
deviceNameExpression	Device ${name}	用于构建设备名称的 JSON 表达式。本例中，connector 从请求 payload 的 name 字段取值，生成如 Device SensorA 的设备名称
deviceNameExpressionSource	request	定义 deviceNameExpression 的值来源：`request` 表示从请求 payload 读取；`constant` 表示将表达式视为固定值（不解析 payload）。
deviceProfileExpressionSource	request	定义 deviceProfileExpression 的值来源：`request` 表示从请求 payload 读取；`constant` 表示将表达式作为固定值使用。
deviceProfileExpression	default	用于解析 device profile 名称的 JSON 表达式。`default` 表示 connector 将设备分配到默认 profile（或当 deviceProfileExpressionSource 为 `request` 且表达式引用某字段时使用该 payload 字段）。
attributes		本小节包含请求中将被解释为设备 attribute 的参数。
… type	string	当前 attribute 的输入数据类型。
… key	model	用于在输入数据中查找 key 的简单 JSON 表达式，将作为 attribute key 发送到 ThingsBoard 实例。
… value	${sensorModel}	用于在输入数据中查找 value 的简单 JSON 表达式，将作为 key 参数的值发送到 ThingsBoard 实例。
timeseries		本小节包含消息中将被解释为设备 telemetry 的参数。
… type	double	当前 telemetry 的输入数据类型。
… key	temperature	用于在输入消息中查找 key 的简单 JSON 表达式，将作为 attribute key 发送到 ThingsBoard 实例。
… value	${temp}	用于在输入消息中查找 value 的简单 JSON 表达式，将作为 key 参数的值发送到 ThingsBoard 实例。
… tsField	${timestampField}	可选。携带日期时间字符串的字段的 JSON-path 表达式。若未指定，将使用输入消息中的 `ts` 或 `timestamp` 作为数据条目时间戳。
… dayfirst	false	可选。指明第一个数字为日（`DD.MM.YY HH:mm:ss.SSS`）。 • `false` → `10.11.24 10:10:10.252` → 2024年10月11日 10:10:10.252 • `true` → `10.11.24 10:10:10.252` → 2024年11月10日 10:10:10.252
… yearfirst	false	可选。指明第一个数字为年（`DD.MM.YY HH:mm:ss.SSS`）。 • `false` → 遵循 `dayfirst` 规则 • `true` → `10.11.24 10:10:10.252` → 2010年11月24日 10:10:10.252

此外，使用 json converter 时也可发送 multipart/form-data 请求，无需额外配置。 REST connector 会将 multipart 字段合并为单一键值对象，因此可像 application/json 一样引用。

以下是两个等效请求示例。第一个以 application/json 发送数据：

{
  "name": "SensorA",
  "sensorModel": "TX100",
  "temp": 23.5,
  "hum": 56.2,
  "timestampField": "10.11.24 14:30:00.000"
}

使用 POST 方法、Basic 认证凭据（user / passwd）向 /test_device 端点发送该请求：

curl -X POST http://127.0.0.1:5000/test_device \
  -H "Content-Type: application/json" \
  -u username:password \
  -d '{
        "name": "SensorA",
        "sensorModel": "TX100",
        "temp": 23.5,
        "hum": 56.2,
        "timestampField": "10.11.24 14:30:00.000"
      }'

也可使用 multipart/form-data 请求达到相同效果，每个字段作为独立 part 发送。注意：使用 curl -F 时，curl 会自动设置 Content-Type: multipart/form-data; boundary=... 头。

curl -X POST "http://127.0.0.1:5000/test_device" \
  -u "username:password" \
  -F 'name=SensorA' \
  -F 'sensorModel=TX100' \
  -F 'temp=23.5' \
  -F 'hum=56.2' \
  -F 'timestampField=10.11.24 14:30:00.000'

上述两个示例的 mapping 配置小节如下所示：

 {
  "endpoint": "/test_device",
  "HTTPMethods": [
    "POST"
  ],
  "security": {
    "type": "basic",
    "username": "username",
    "password": "password"
  },
  "converter": {
    "type": "json",
    "deviceInfo": {
      "deviceNameExpression": "Device ${name}",
      "deviceNameExpressionSource": "request",
      "deviceProfileExpressionSource": "request",
      "deviceProfileExpression": "default"
    },
    "attributes": [
      {
        "key": "model",
        "type": "string",
        "value": "${sensorModel}"
      }
    ],
    "timeseries": [
      {
        "key": "temperature",
        "type": "double",
        "value": "${temp}"
      },
      {
        "key": "humidity",
        "type": "double",
        "value": "${hum}",
        "tsField": "${timestampField}",
        "dayfirst": true
      }
    ]
  }
}

此外，可在 attribute、telemetry 和 serverSideRpc 部分组合 HTTP 请求中的值，例如：

{
  "endpoint": "/test_device",
  "HTTPMethods": [
    "POST"
  ],
  "security": {
    "type": "basic",
    "username": "username",
    "password": "password"
  },
  "converter": {
    "type": "json",
    "deviceInfo": {
      "deviceNameExpression": "Device ${name}",
      "deviceNameExpressionSource": "request",
      "deviceProfileExpressionSource": "request",
      "deviceProfileExpression": "default"
    },
    "attributes": [
      {
        "key": "model",
        "type": "string",
        "value": "${sensorModel}"
      }
    ],
    "timeseries": [
      {
        "key": "temperature",
        "type": "double",
        "value": "${temp}"
      },
      {
        "key": "humidity",
        "type": "double",
        "value": "${hum}"
      },
      {
        "key": "combine",
        "type": "string",
        "value": "${hum}:${temp}"
      }
    ]
  }
}

Custom converter 是为特定设备编写的 converter：

参数	默认值	说明
type	custom	指示 connector 使用 custom converter 转换请求数据。
deviceNameExpression	SuperAnonDevice	设备名称。
deviceNameExpressionSource	constant	设备名称来源。
deviceProfileExpressionSource	constant	Device profile 来源。可为 constant 或 request。
deviceProfileExpression	default	Device profile 名称。可为 constant 或 request。
extension	CustomRESTUplinkConverter	自定义 converter 类名。
extension-config		Custom converter 的配置（可放置任意内容，初始化时会传递给 converter 对象）。
key	Totaliser
datatype	float
fromByte	0
toByte	4
byteorder	big
signed	true
multiplier	1

注意：置于 “converter” 部分的全部内容将作为配置传递给 custom converter。

配置中的 Mapping subsection 如下所示：

"converter": {
    "type": "custom",
    "deviceInfo": {
      "deviceNameExpression": "SuperAnonDevice",
      "deviceNameExpressionSource": "constant",
      "deviceProfileExpressionSource": "constant",
      "deviceProfileExpression": "default"
    },
    "extension": "CustomRestUplinkConverter",
    "extensionConfig": {
      "key": "Totaliser",
      "datatype": "float",
      "fromByte": 0,
      "toByte": 4,
      "byteorder": "big",
      "signed": true,
      "multiplier": 1
    }
  }

响应

REST连接器的响应可有三种配置方式： 1.默认响应（无额外配置，仅返回HTTP状态码）； 2.硬编码响应体，需指定新节和2个新的可选参数，如下例：

| **参数**                 | **默认值**                                     | **说明**                                                       |
|:-|:-|-
| response                      |                                                       | 每次请求服务器时返回的响应                                             |
| ... successResponse           | **OK**                                                | 仅在响应状态为200时                                                 |
| ... unsuccessfulResponse      | **Error**                                             | 仅在响应状态非200时                                                 |
|---

高级：由ThingsBoard返回的远程响应。 1.要配置该方式，需在配置文件中指定新节，如下例：

| **参数**                 | **默认值**                                     | **说明**                                                       |
|:-|:-|-
| response                      |                                                       | 是否返回响应的布尔值                                                   |
| ... responseExpected          | **true**                                              | 是否期望响应。                                                        |
| ... timeout                   | **120**                                               | 请求超时时间。                                                        |
| ... responseAttribute         | **result**                                            | 将返回响应的共享属性名称                                               |
|---

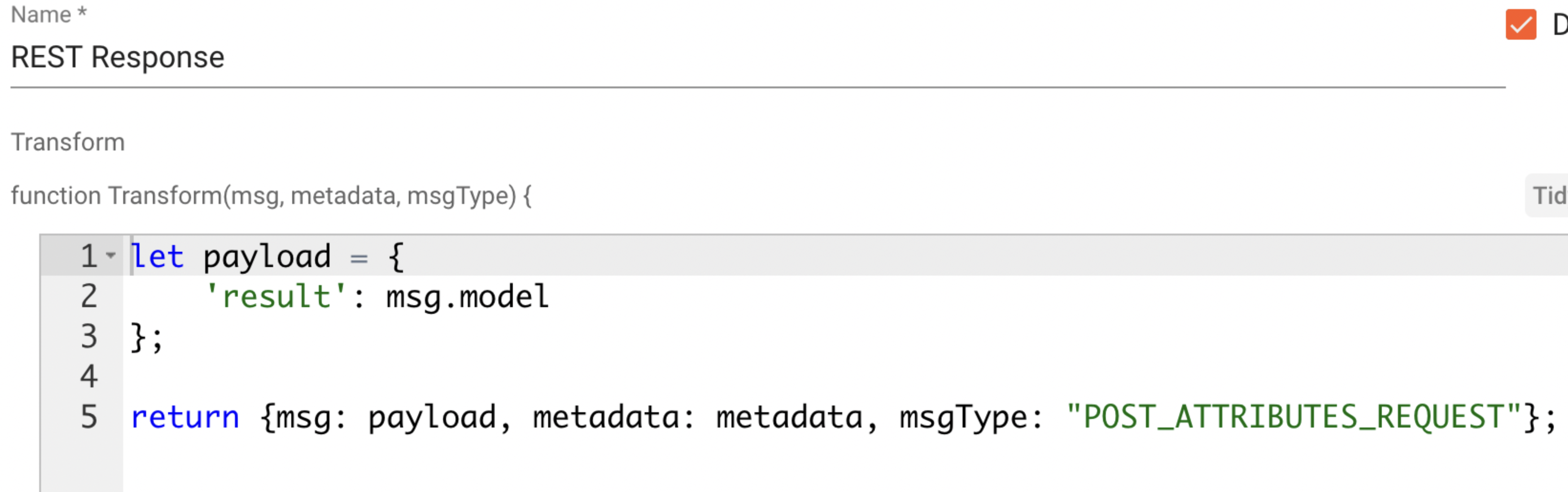

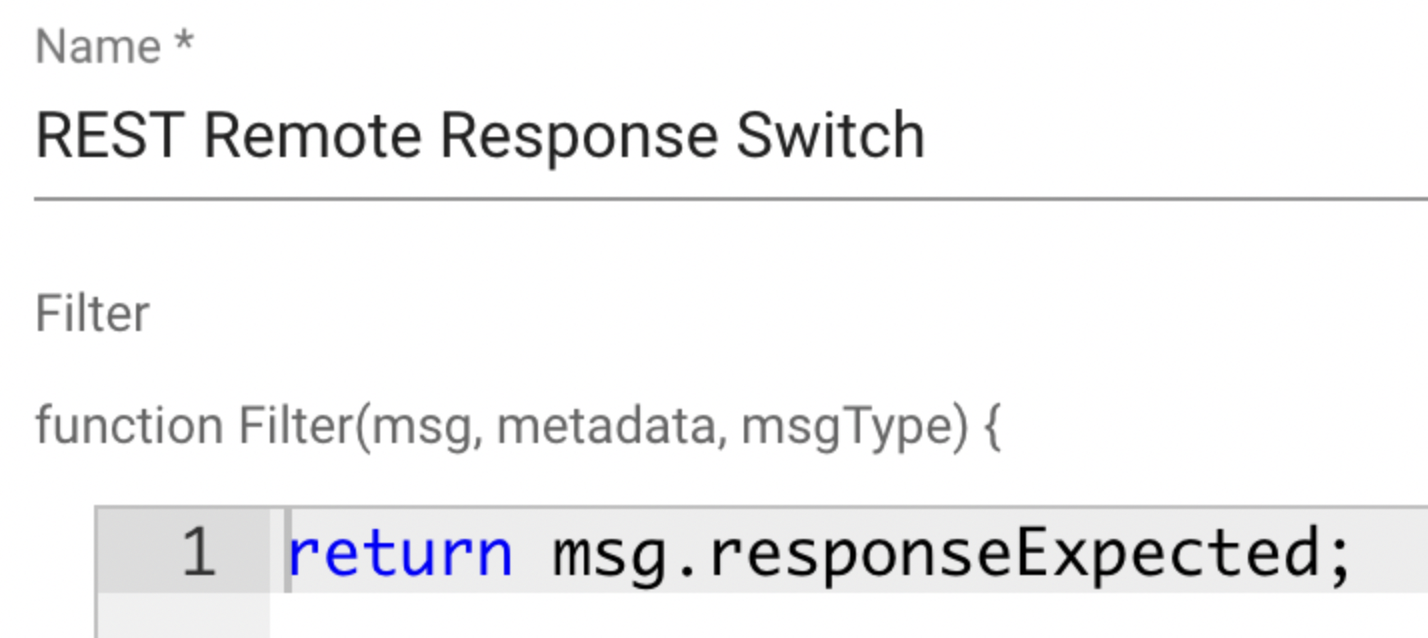

2.在ThingsBoard中配置规则链：最后，需配置规则节点： 1.黄色规则节点 2.蓝色规则节点

属性请求部分

本部分配置为可选。

为向ThingsBoard服务节点请求客户端或共享设备属性，网关支持发送属性请求。

参数	默认值	说明
endpoint	/sharedAttributes	端点的URL地址。
type	shared	请求属性的类型，可为”shared”或”client”。
HTTPMethods	[“POST”]	允许的HTTP方法。
security		请求的安全配置：
… type	basic	请求服务器的安全类型（basic或anonymous）。
… username	user	basic安全类型的用户名。
… password	passwd	basic安全类型的密码。
timeout	10.0	请求超时时间。
deviceNameExpression	${deviceName}	JSON路径表达式，用于查找设备名称。
attributeNameExpression	${attribute}	JSON路径表达式，用于查找属性名称。

attributeRequests配置部分如下所示：

"attributeRequests": [
  {
    "endpoint": "/sharedAttributes",
    "type": "shared",
    "HTTPMethods": [
      "POST"
    ],
    "security": {
      "type": "anonymous"
    },
    "timeout": 10.0,
    "deviceNameExpression": "${deviceName}",
    "attributeNameExpression": "${attribute}"
  }
]

此外，您也可以一次请求多个属性。只需在attributeNameExpression参数中添加更多JSON路径即可。例如，我们希望在一次请求中获取两个共享属性，配置如下：

"attributeRequests": [
  {
    "endpoint": "/sharedAttributes",
    "type": "shared",
    "HTTPMethods": [
      "POST"
    ],
    "security": {
      "type": "anonymous"
    },
    "timeout": 10.0,
    "deviceNameExpression": "${deviceName}",
    "attributeNameExpression": "${pduAttribute}, ${versionAttribute}"
  }
]

属性更新部分

本部分配置为可选。ThingsBoard支持预配设备属性，并可从设备应用拉取部分属性。可将其视为设备的远程配置，设备可从ThingsBoard请求共享属性。详见用户指南。

「attributeUpdates」配置用于设置相应属性更新消息的格式。

参数	默认值	说明
httpMethod	POST	请求的HTTP方法（GET、POST等）。
SSLVerify	false	是否验证服务器上的SSL证书（如有）。
httpHeaders	{ “CONTENT-TYPE”: “application/json” }	包含请求附加HTTP头的对象。
security		请求的安全配置：
type	basic	请求服务器的安全类型（basic或anonymous）。
username	user	basic安全类型的用户名。
password	passwd	basic安全类型的密码。
timeout	0.5	请求超时时间。
tries	3	发送数据的重试次数。
allowRedirects	true	允许请求重定向。
deviceNameFilter	*.REST$**	正则表达式设备名称过滤器，用于确定执行哪个功能。
attributeFilter	data	正则表达式属性名称过滤器，用于确定执行哪个功能。
requestUrlExpression	sensor/${deviceName}/${attributeKey}	JSON路径表达式，用于创建发送消息的URL地址。
valueExpression	{\”${attributeKey}\”:\”${attributeValue}\”}	JSON路径表达式，用于创建发送到URL的消息数据。

attributeUpdates配置部分如下所示：

  "attributeUpdates": [
      {
        "HTTPMethod": "POST",
        "SSLVerify": false,
        "httpHeaders": {
          "CONTENT-TYPE": "application/json"
        },
        "security": {
          "type": "basic",
          "username": "user",
          "password": "passwd"
        },
        "timeout": 0.5,
        "tries": 3,
        "allowRedirects": true,
        "deviceNameFilter": ".*REST$",
        "attributeFilter": "data",
        "requestUrlExpression": "sensor/${deviceName}/${attributeKey}",
        "valueExpression": "{\"${attributeKey}\":\"${attributeValue}\"}"
      }
  ],

服务端RPC部分

ThingsBoard支持向直接连接或经网关连接的设备发送RPC命令。

本部分提供的配置用于从ThingsBoard向设备发送RPC请求。

参数	默认值	说明
deviceNameFilter	.*	正则表达式设备名称过滤器，用于确定执行哪个功能。
methodFilter	echo	正则表达式方法名称过滤器，用于确定执行哪个功能。
requestUrlExpression	http://127.0.0.1:5001/${deviceName}	JSON路径表达式，用于创建发送RPC请求的URL地址。
responseTimeout	1	请求超时时间。
httpMethod	GET	请求的HTTP方法（GET、POST等）。
valueExpression	${params}	JSON路径表达式，用于创建发送的数据。
timeout	0.5	请求超时时间。
tries	3	发送数据的重试次数。
httpHeaders	{ “CONTENT-TYPE”: “application/json” }	包含请求附加HTTP头的对象。
security		请求的安全配置：
type	anonymous	请求服务器的安全类型（basic或anonymous）。

  "serverSideRpc": [
    {
      "deviceNameFilter": ".*",
      "methodFilter": "echo",
      "requestUrlExpression": "http://127.0.0.1:5001/${deviceName}",
      "responseTimeout": 1,
      "HTTPMethod": "GET",
      "valueExpression": "${params}",
      "timeout": 0.5,
      "tries": 3,
      "httpHeaders": {
        "Content-Type": "application/json"
      },
      "security": {
        "type": "anonymous"
      }
    },
    {
      "deviceNameFilter": ".*",
      "methodFilter": "no-reply",
      "requestUrlExpression": "sensor/${deviceName}/request/${methodName}/${requestId}",
      "HTTPMethod": "POST",
      "valueExpression": "${params.hum}",
      "httpHeaders": {
        "Content-Type": "application/json"
      }
    }
  ]

此外，每个遥测和属性参数均内置GET和SET RPC方法。使用前请确保已设置所有必需参数（REST连接器中为：requestUrlExpression、responseTimeout、HTTPMethod、valueExpression）。参见指南。

下一步

探索与ThingsBoard主要功能相关的指南：

数据可视化 -如何可视化采集的数据
设备属性 -如何使用设备属性
遥测数据采集 -如何采集遥测数据
使用RPC功能 -如何向/从设备发送命令
规则引擎 -如何使用规则引擎分析设备数据
