OPC-UA集成

ThingsBoard PE 功能

仅专业版支持Platform Integrations功能。
请使用ThingsBoard Cloud或自行安装平台实例。

• OPC-UA集成教程
• 前提条件
• ThingsBoard设置
  • 上行数据转换器
  • 下行数据转换器
  • OPC-UA集成
  • 空调规则链
  • 空调仪表板
• 视频教程
• 另请参阅
• 下一步

OPC UA集成可从OPC UA服务器向ThingsBoard流式传输数据，并将设备负载转换为ThingsBoard格式。

OPC-UA集成教程

本教程将配置ThingsBoard与OPC-UA之间的集成，从OPC UA C++ Demo Server获取空调数据，并允许用户通过集成下行功能开关任一台空调。

前提条件

• Download and install the OPC UA C++ Demo Server.

  注意：该服务器目前仅支持 Windows。

• Launch the UA Admin Dialog after installation.
• Make sure the hostname/IP address and port are configured correctly.
  You'll need these details to set up the OPC-UA integration in ThingsBoard.

• Launch the UaCPPServer.
  A console window will appear displaying the server's endpoint URLs

ThingsBoard设置

上行数据转换器

首先，我们需要创建上行数据转换器，用于接收来自OPC UA服务器的消息。转换器应将传入的负载转换为所需的消息格式。 消息必须包含deviceName和deviceType。这些字段用于将数据提交到正确的设备。如果找不到设备，将自动创建一个新设备。 以下是来自OPC UA集成的负载示例：

负载：

1
2
3
{
    "temperature": "72.15819999999641"
}

元数据：

1
2
3
4
5
6
7
{
    "opcUaNode_namespaceIndex": "3",
    "opcUaNode_name": "AirConditioner_1",
    "integrationName": "OPC-UA Airconditioners",
    "opcUaNode_identifier": "AirConditioner_1",
    "opcUaNode_fqn": "Objects.BuildingAutomation.AirConditioner_1"
}

我们将获取元数据中的opcUaNode_name值，将其映射为deviceName，并将deviceType设置为airconditioner。

当然，您可以根据具体的使用场景采用其他映射方式。

此外，我们还将获取temperature、humidity和powerConsumption字段的值，并将其作为设备遥测数据。

进入“集成中心”部分的数据转换器页面，创建一个新的上行转换器。 要查看事件，请启用调试模式。在函数解码器字段中，指定用于解析和转换数据的脚本。

调试模式

启用调试模式可追踪与integrations执行相关的事件、状态及潜在错误，便于开发和排障。

注意：调试模式可能迅速增加磁盘占用，因为所有调试事件都会存入数据库。 自ThingsBoard 3.9起，平台仅在integrations创建后的前15分钟内存储完整调试事件，之后仅保留错误事件。

调试模式设置可组合使用或完全关闭。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
var data = decodeToJson(payload);
var deviceName = metadata['opcUaNode_name'];
var namespaceIndex = metadata['opcUaNode_namespaceIndex'];
var deviceType = 'airconditioner';

var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   telemetry: {
   },
   attributes: {
       namespaceIndex: namespaceIndex
   }
};

if (data.temperature != null) {
    result.telemetry.temperature = toFixed(data.temperature, 2);
}

if (data.humidity != null) {
   result.telemetry.humidity = toFixed(data.humidity, 2);
}

if (data.powerConsumption != null) {
   result.telemetry.powerConsumption = toFixed(data.powerConsumption, 2);
}

if (data.state != null) {
   result.attributes.state = data.state == '1' ? true : false;
}

/** Helper functions 'decodeToString' and 'decodeToJson' are already built-in **/

return result;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
var data = decodeToJson(payload);
var deviceName = metadata['opcUaNode_name'];
var deviceType = 'airconditioner';

var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   telemetry: {
   },
   attributes: {
   }
};

if (data.temperature) {
    result.telemetry.temperature = Number(Number(data.temperature).toFixed(2));
}

if (data.humidity) {
    result.telemetry.humidity = Number(Number(data.humidity).toFixed(2));
}

if (data.powerConsumption) {
    result.telemetry.powerConsumption = Number(Number(data.powerConsumption).toFixed(2));
}

if (data.state !== undefined) {
    result.attributes.state = data.state === '1' ? true : false;
}

function decodeToString(payload) {
   return String.fromCharCode.apply(String, payload);
}

function decodeToJson(payload) {
   var str = decodeToString(payload);
   var data = JSON.parse(str);
   return data;
}

return result;

下行数据转换器

要从ThingsBoard向OPC UA节点发送下行消息，我们需要定义一个下行转换器。

通常，下行转换器的输出应具有以下结构：

1
2
3
4
5
[{
    "contentType": "JSON",
    "data": "{\"writeValues\":[],\"callMethods\":[{\"objectId\":\"ns=3;s=AirConditioner_1\",\"methodId\":\"ns=3;s=AirConditioner_1.Stop\",\"args\":[]}]}",
    "metadata": {}
}]

• contentType - 定义数据的编码方式{TEXT | JSON | BINARY}。对于OPC UA集成，默认使用JSON。
• data - 将由OPC UA集成处理并发送到目标OPC UA节点的实际数据：
  • writeValues - 写入值方法数组：
    • nodeId - 目标节点，使用OPC UA NodeId格式（ns=<namespaceIndex>;<identifiertype>=<identifier>）
    • value - 要写入的值
  • callMethods - 调用方法数组：
    • objectId - 目标对象，使用OPC UA NodeId格式
    • methodId - 目标方法，使用OPC UA NodeId格式
    • args - 方法输入值数组
• metadata - 在OPC UA集成中不使用，可以为空。

进入集成中心部分 -> 数据转换器页面，创建一个新的下行转换器。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。 建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
var data = {
    writeValues: [],
    callMethods: []
};

if (msgType === 'RPC_CALL_FROM_SERVER_TO_DEVICE') {
    if (msg.method === 'setState') {
        var targetMethod = msg.params === 'true' ? 'Start' : 'Stop';
        var writeValue = {
              nodeId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName'],
              value: msg.params
        };
        data.writeValues.push(writeValue);
        var callMethod = {
              objectId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName'],
              methodId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName']+'.'+targetMethod,
              args: []
        };
        data.callMethods.push(callMethod);
    }
}

var result = {
    contentType: "JSON",
    data: JSON.stringify(data),
    metadata: {}
};

return result;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
var data = {
    writeValues: [],
    callMethods: []
};

if (msgType === 'RPC_CALL_FROM_SERVER_TO_DEVICE') {
    if (msg.method === 'setState') {
        var targetMethod = msg.params === 'true' ? 'Start' : 'Stop';
        var writeValue = {
              nodeId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName'],
              value: msg.params
        };
        data.writeValues.push(writeValue);
        var callMethod = {
              objectId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName'],
              methodId: 'ns=' + metadata['cs_namespaceIndex'] +';s=' + metadata['deviceName']+'.'+targetMethod,
              args: []
        };
        data.callMethods.push(callMethod);
    }
}

var result = {
    contentType: "JSON",
    data: JSON.stringify(data),
    metadata: {}
};

return result;

该转换器将使用setState方法处理发送到设备的RPC命令，并通过布尔类型的params值来调用空调的”Start”或”Stop”方法。

目标节点通过传入消息元数据中的deviceName字段来确定。

OPC-UA集成

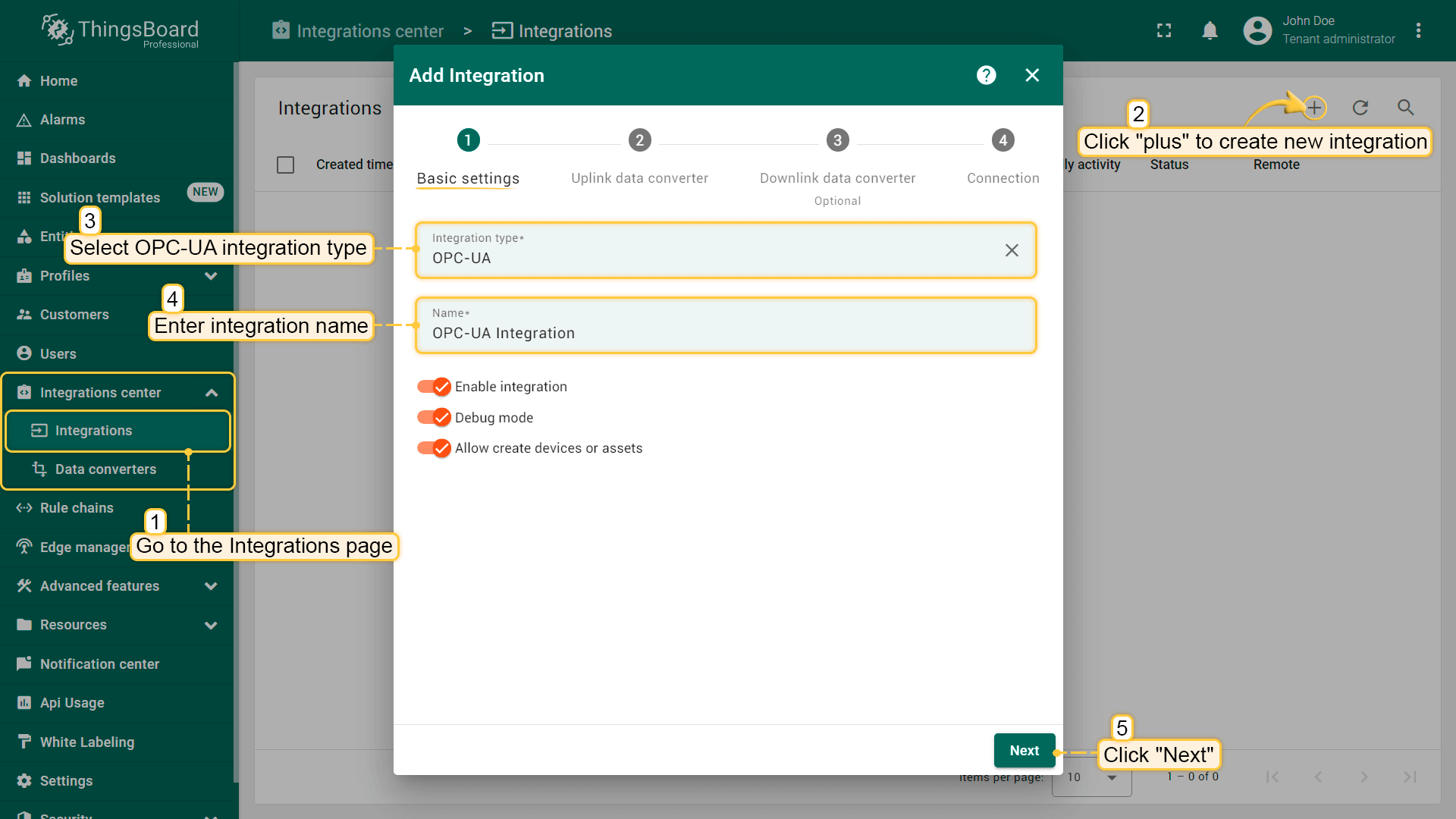

• 打开“集成中心”部分 -> “集成”页面，点击+图标创建新的集成。
• 从可用类型列表中，选择“OPC-UA”作为集成类型。

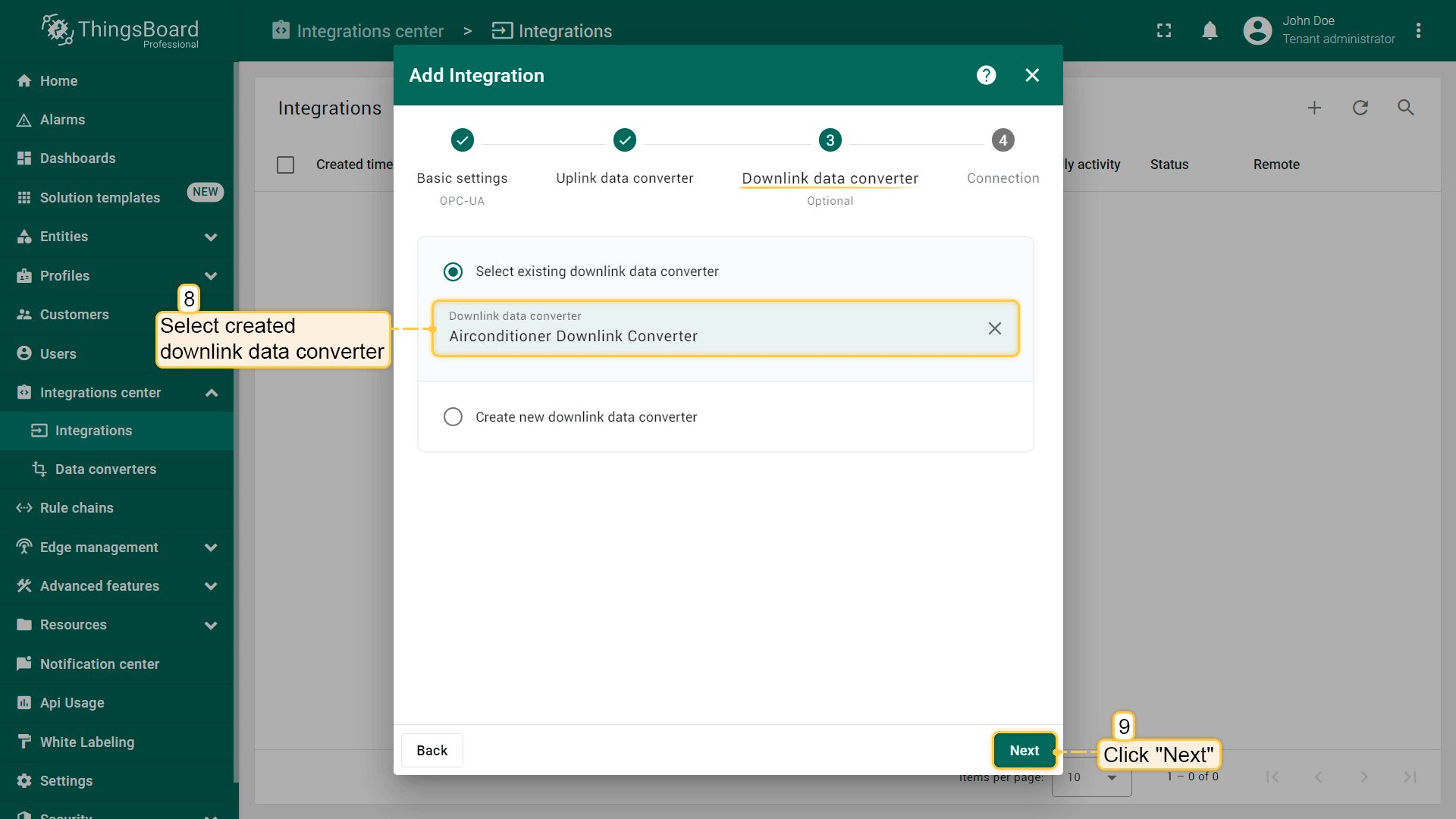

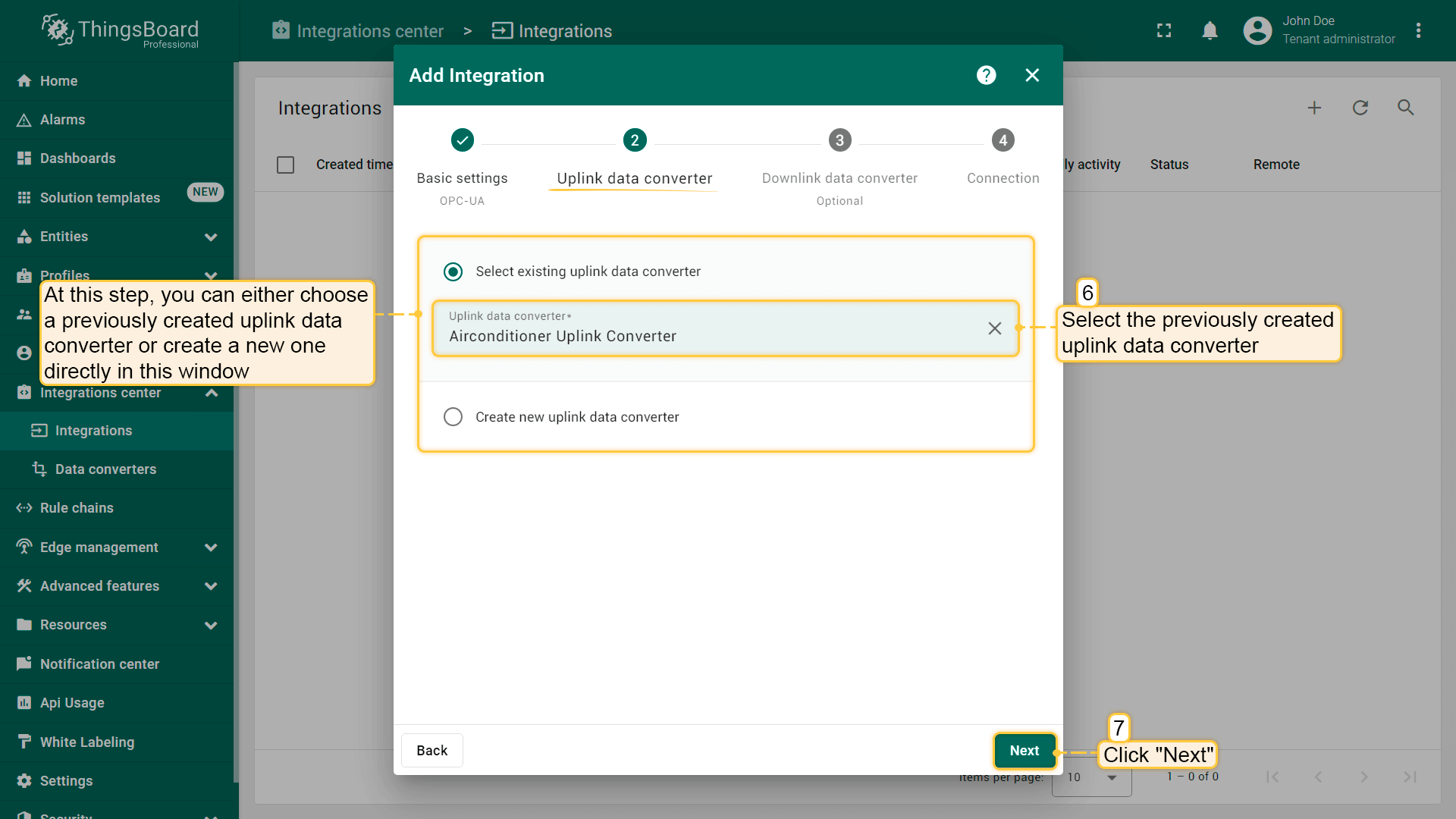

• 下一步是添加最近创建的上行和下行转换器。

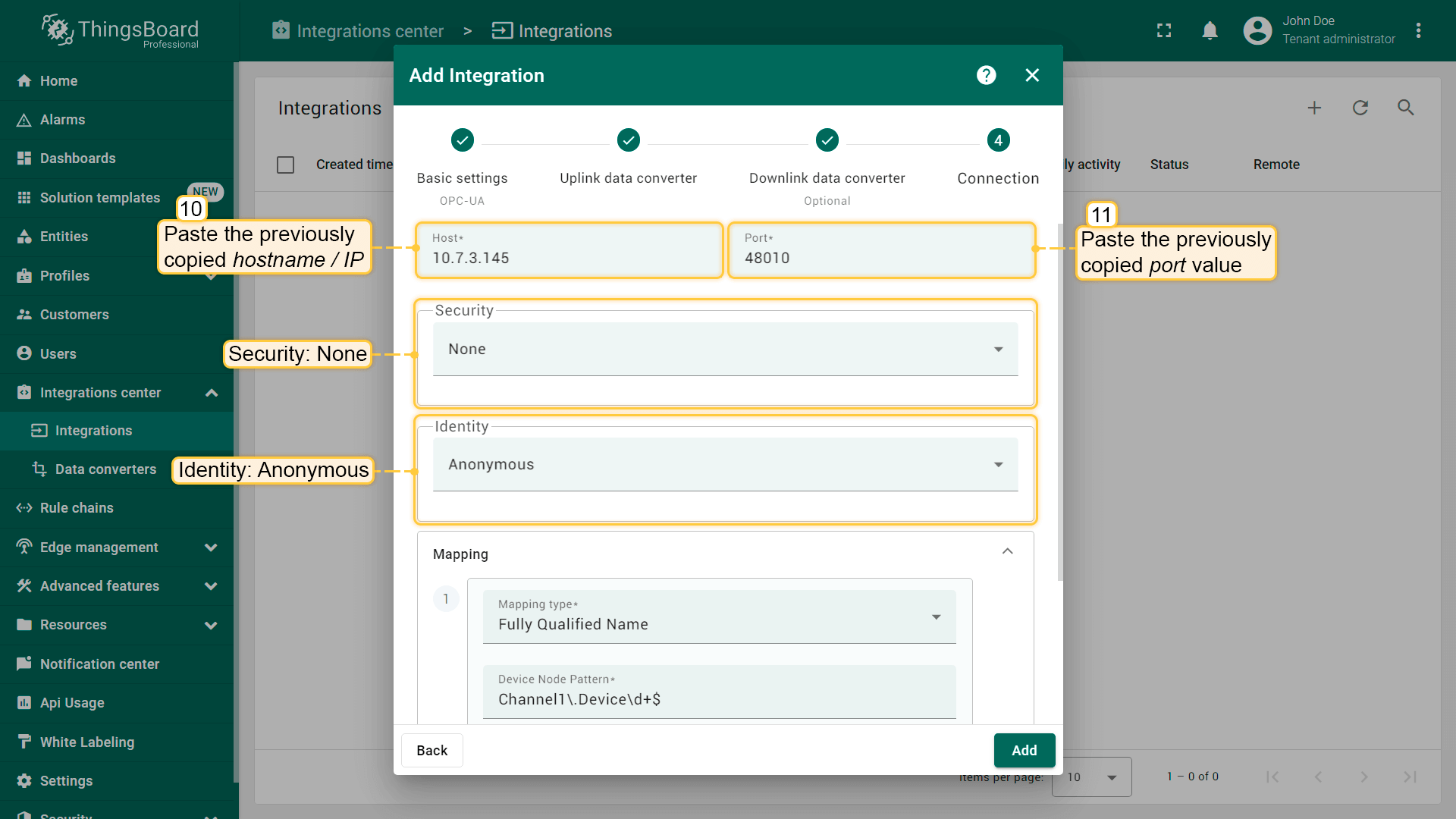

• 指定主机：hostname/IP（参见前提条件）；
• 指定端口：port（参见前提条件）；
• 安全策略：None（可选Basic128Rsa15 / Basic256 / Basic256Sha256 / None）；
• 身份认证：Anonymous（可选Anonymous / Username）。

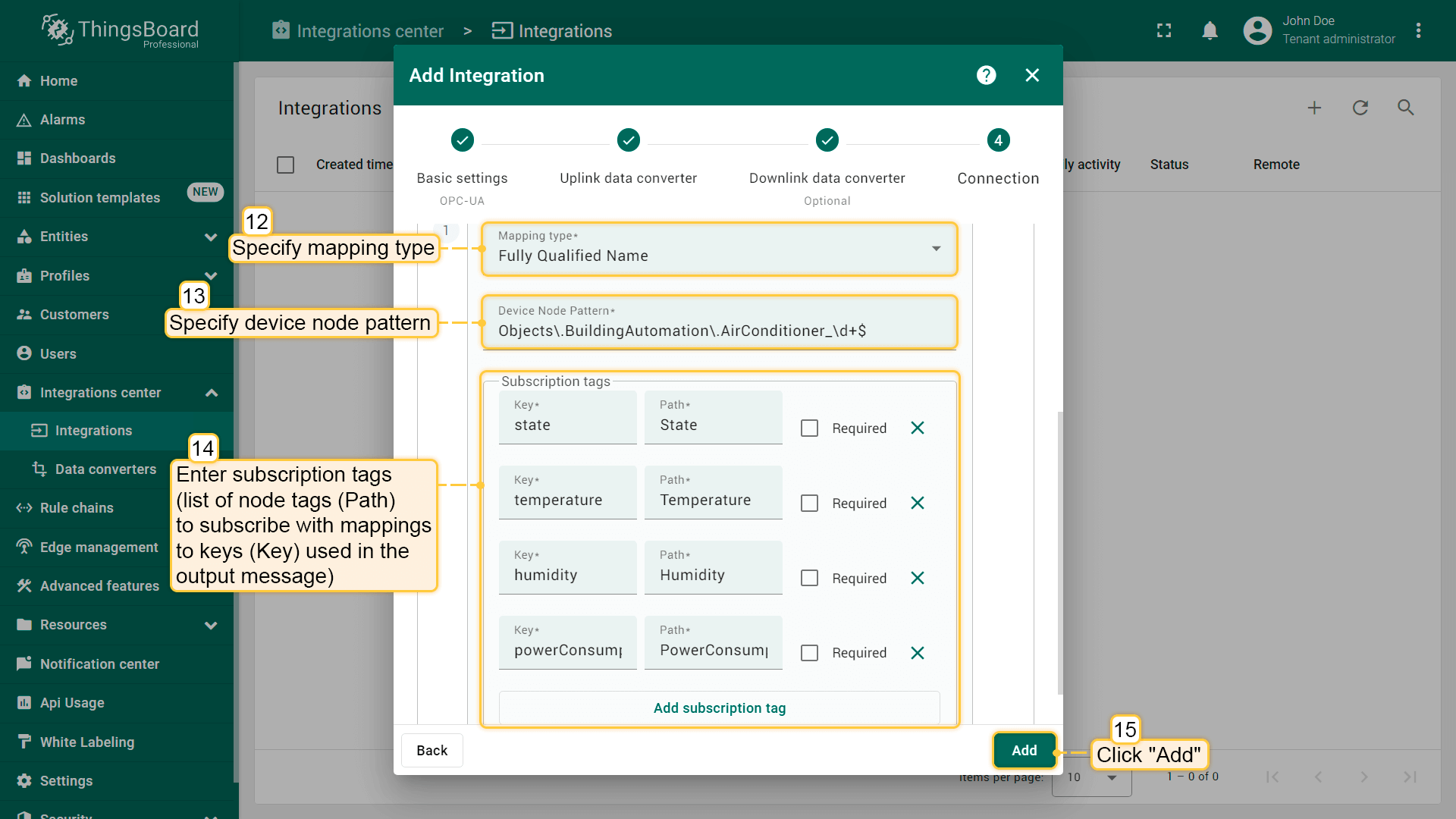

• 映射配置：
  • 映射类型：Fully Qualified Name（可选Fully Qualified Name / ID）；
  • 指定设备节点模式：Objects.BuildingAutomation.AirConditioner_\d+$

  （用于将扫描到的OPC UA节点FQN/ID匹配到设备名称的正则表达式。 在本示例中，OPC UA Explorer上的路径为Objects\.BuildingAutomation\.AirConditioner_X，其中X是从1到N的数字。 因此我们使用Objects\.BuildingAutomation\.AirConditioner_\d+$作为正则表达式，因为\d+表示从1到N的任意数字，$表示字符串的结尾）；

  • 订阅标签（要订阅的节点标签（Path）列表，以及映射到输出消息中使用的键（Key））：
    • state - State；
    • temperature - Temperature；
    • humidity - Humidity；
    • powerConsumption - PowerConsumption。
• 点击“添加”。

OPC-UA集成已添加完成。

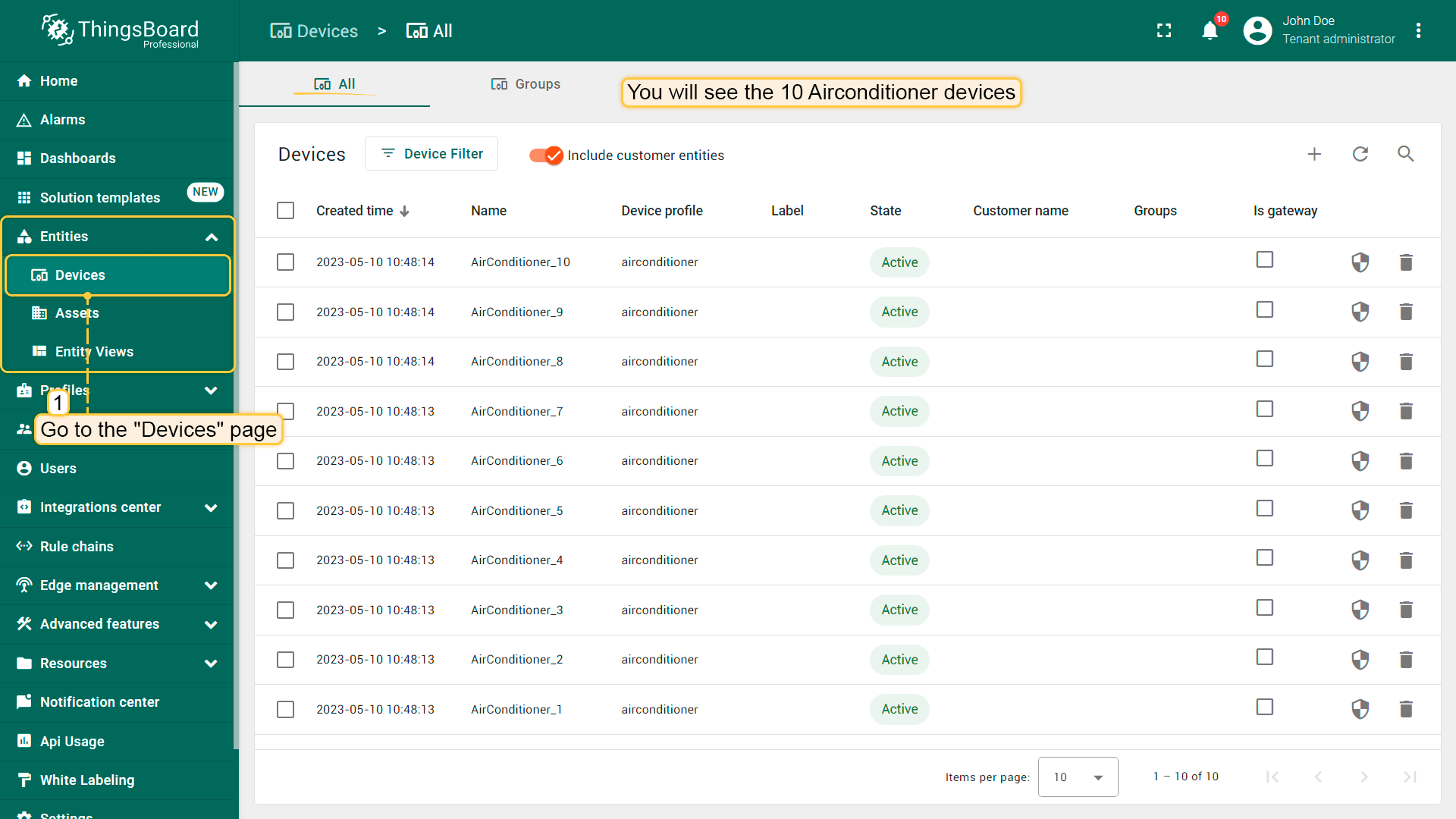

OPC-UA服务器会模拟从设备向ThingsBoard发送遥测数据。如果您的操作全部正确，集成完成后“设备”页面上应出现10个新设备。请确认这一点。

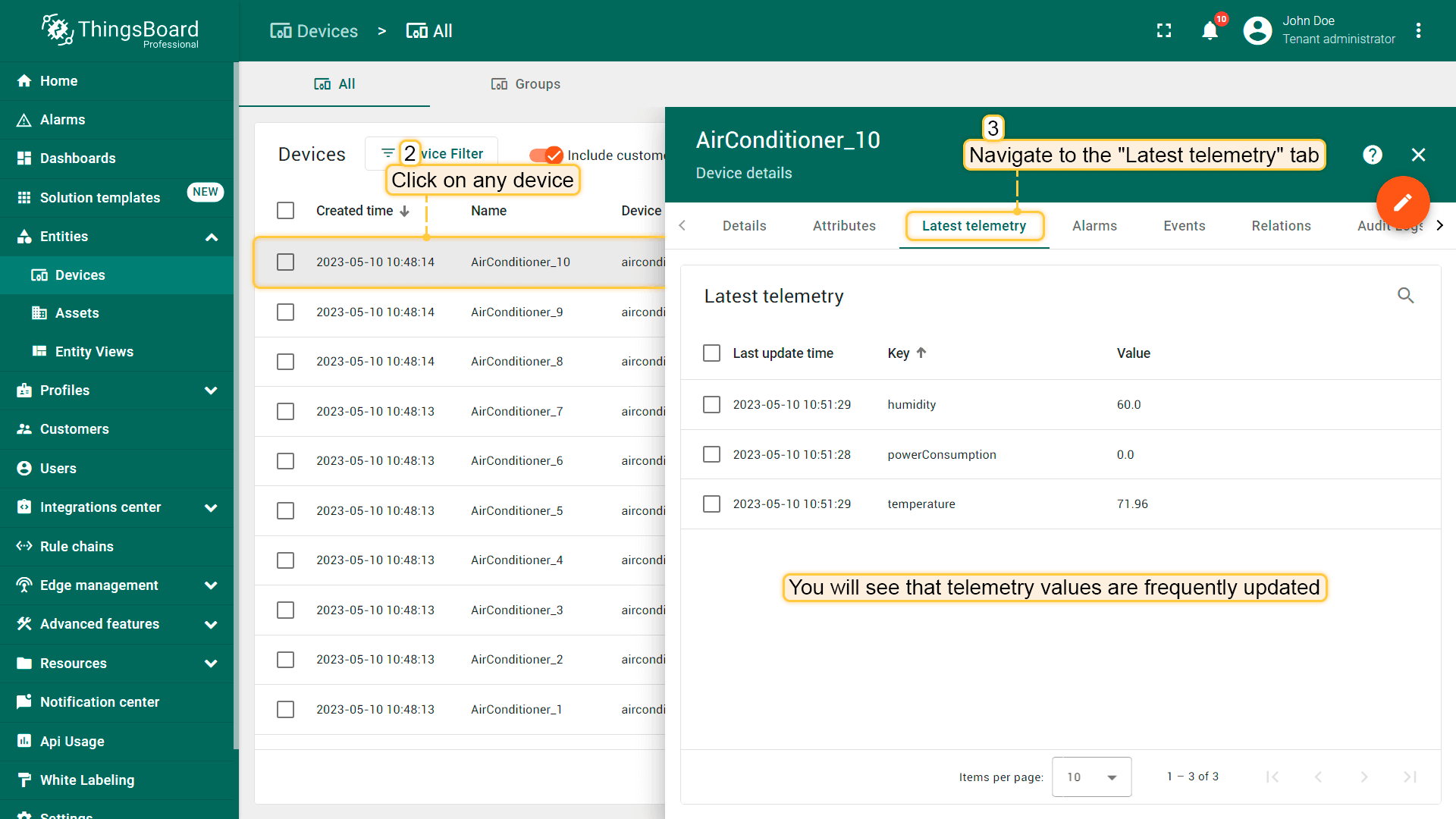

打开任意一台空调的详情页面，导航到“最新遥测”选项卡。 您将看到遥测值在频繁更新。

空调规则链

为了演示OPC-UA集成和规则引擎的功能，我们将创建一个单独的规则链来处理与OPC-UA集成相关的上行和下行消息。

让我们创建Airconditioners规则链。

• 下载airconditioners.json文件；
• 进入“规则链”页面。要导入此JSON文件，请点击屏幕右上角的+图标，然后选择“导入规则链”；
• 将下载的JSON文件拖放到导入规则链窗口中。点击“导入”；
• “Airconditioners”规则链将会打开。双击“integration downlink”节点，在集成字段中指定OPC-UA Integration；
• 应用所有更改。

• 打开并编辑Root Rule Chain；
• 找到rule chain节点，将其拖放到规则链中。将其命名为Airconditioners，指定Airconditioners规则链，然后点击“添加”；
• 点击“message type switch”节点右侧的灰色圆圈，将其拖动到“rule chain”节点的左侧。在此选择“Attributes Updated”、“Post telemetry”和“RPC Request to Device”；
• 点击“添加”并保存规则链。

空调仪表板

为了可视化空调数据并测试RPC命令，我们将创建Airconditioners仪表板。

• 下载airconditioners_dashboard.json文件；
• 进入“仪表板”页面；
• 要导入此JSON文件，请点击屏幕右上角的+图标，然后选择“导入仪表板”；
• 将下载的JSON文件拖放到导入仪表板窗口中。点击“导入”。

• 打开Airconditioners仪表板；
• 您将看到所有10台空调最近一分钟内的遥测数据；
• 点击实体部件中的详情按钮，打开任意一台空调的详情页面；

• 您会看到空调状态指示灯为绿色。尝试点击On/Off Round switch来关闭空调；

• 空调状态指示灯将变为灰色，温度将开始上升，湿度将开始增加，功耗将停止。

视频教程

请观看以下视频教程，了解如何逐步设置OPC-UA集成。
