Loriot集成

在Loriot注册账户
创建Loriot集成
发送上行消息
高级用法：创建下行转换器
下一步

Loriot是用于通过LoRaWAN栈连接设备的LoRaWAN网络。将LORIOT与ThingsBoard集成后，可在ThingsBoard IoT平台中连接、通信、处理和可视化设备数据。

在Loriot注册账户

以下为Loriot入门步骤：

访问Loriot网站。

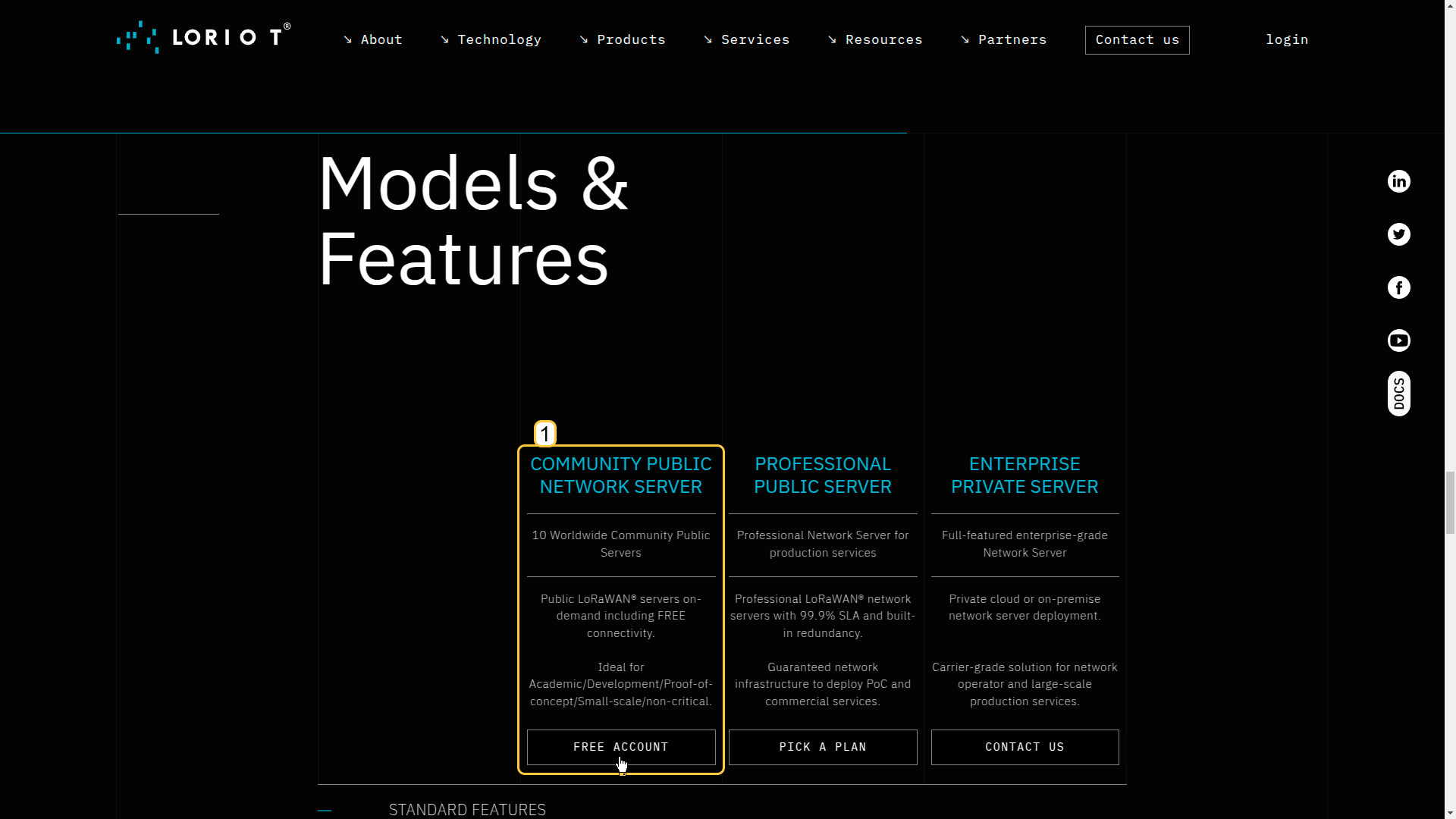

选择服务套餐——例如选择Community Public Network Server。

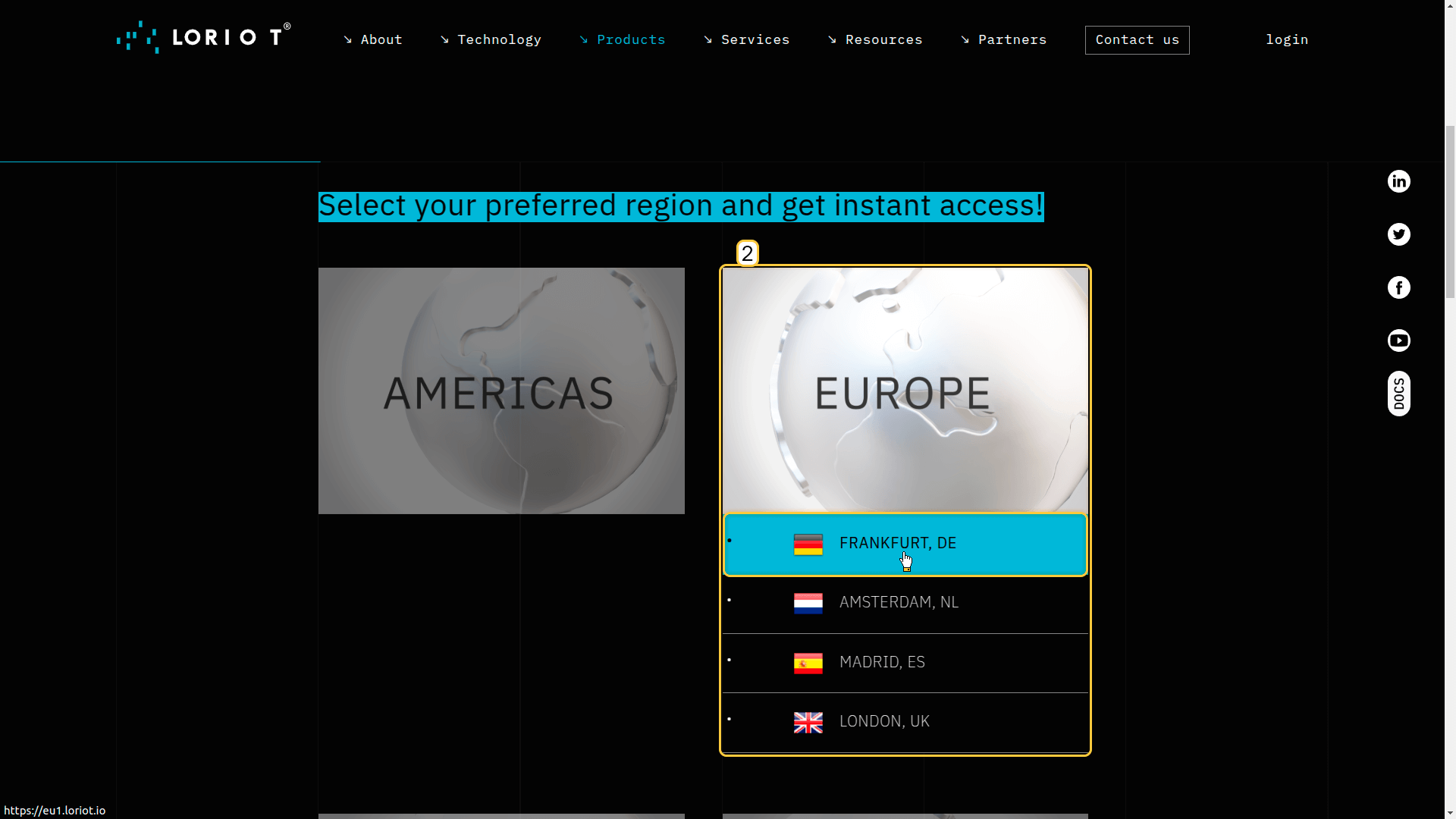

选择您偏好的区域和国家。

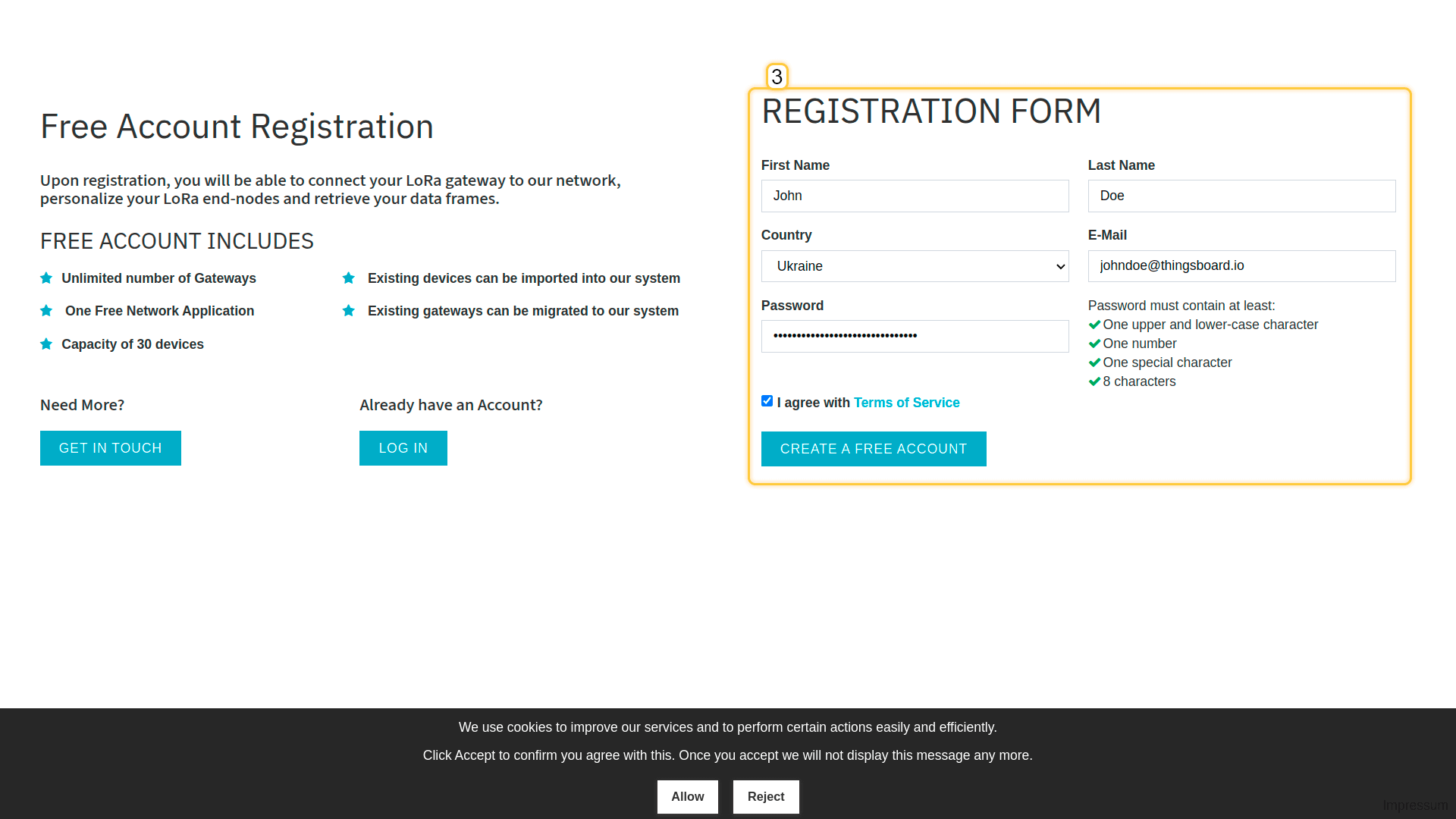

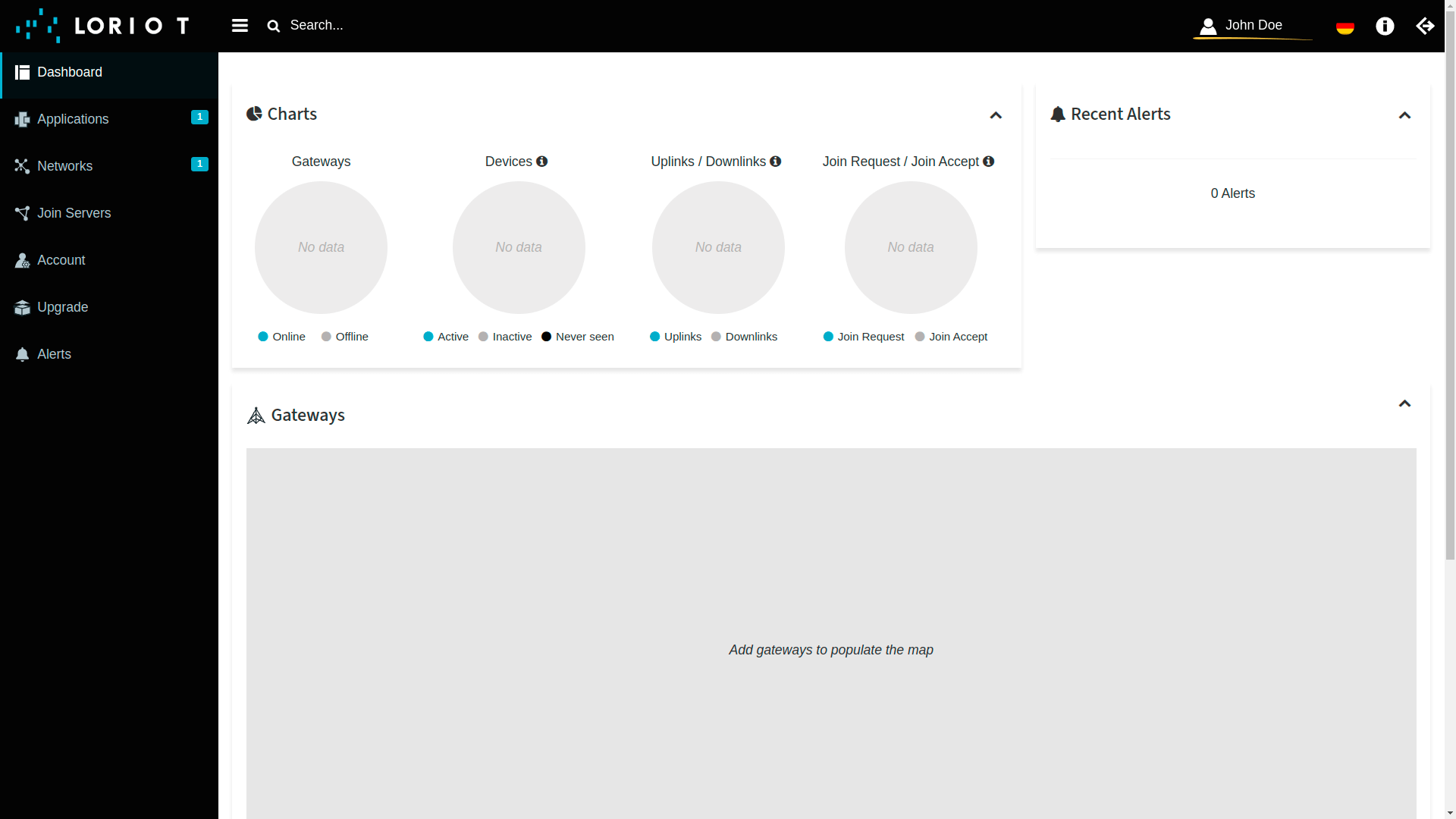

完成注册并登录Loriot账户。

Visit the Loriot website. Choose a service package — for example, select the <b>Community Public Network Server</b>. — Visit the Loriot website. Choose a service package — for example, select the **Community Public Network Server**.

* Loriot界面将来可能会有所变化。

创建Loriot集成

您需要拥有ThingsBoard专业版的访问权限。最简单的方式是使用ThingsBoard Cloud服务器。另一种方式是参照安装指南安装ThingsBoard。

接下来，我们开始配置ThingsBoard平台与Loriot之间的集成。

1. 基本设置。

登录您的ThingsBoard账户。
导航到”Integrations center“部分下的”Integrations“页面。点击”plus“按钮添加新的集成。
从列表中选择集成类型”Loriot“。
如果您想监控事件并进行故障排查，请启用调试模式。

调试模式

启用调试模式可追踪与integrations执行相关的事件、状态及潜在错误，便于开发和排障。

调试模式设置可组合使用或完全关闭。

点击”Next“。

2. 上行数据转换器。

上行转换器用于将设备传入的数据转换为在ThingsBoard中显示所需的格式。

从ThingsBoard 4.0开始，我们简化了为Loriot集成编写转换器的流程。您现在可以轻松选择集成消息中的字段应存储到属性还是遥测中，无需在解码函数中手动定义。

注意：在ThingsBoard 4.0发布之前创建的转换器仍然可用，并将继续正常运行。

让我们查看来自Loriot的上行消息示例：

{
     "cmd"  : "rx",
     "EUI"  : "BE7A000000000552",
     "ts"   : 1470850675433,
     "ack"  : false,
     "fcnt" : 1,
     "port" : 1,
     "data" : "2A3F",
     "freq" : 868500000,
     "dr"   : "SF12 BW125 4/5",
     "rssi" : -130,
     "snr"  : 1.2
 }

如您所见，设备的唯一标识符位于”EUI“字段中。我们将其作为ThingsBoard中的设备名称。

设备数据编码在”data“字段中。此处的编码数据为：

"data": "2A3F"

让我们将它们转换为温度和湿度值。

2A是温度的值。解码后为42

3F是湿度的值。解码后为63

让我们回到集成的配置：

输入转换器的名称，名称必须唯一。
要查看事件，请启用调试模式。
在”Main decoding configuration“部分
- 选择集成后将创建的实体类型（Device或Asset），并指定实体名称。$eui模式将从Loriot消息中动态获取设备的唯一标识符。

  示例：如果实体名称设置为Device $eui，且传入消息包含：“EUI”: “BE7A000000000552”，转换器将用”BE7A000000000552”替换$eui。最终的设备名称将为：”Device BE7A000000000552”。
- 使用现有的脚本来解析和转换数据，或提供您自定义的脚本。

“Advanced decoding parameters“部分：

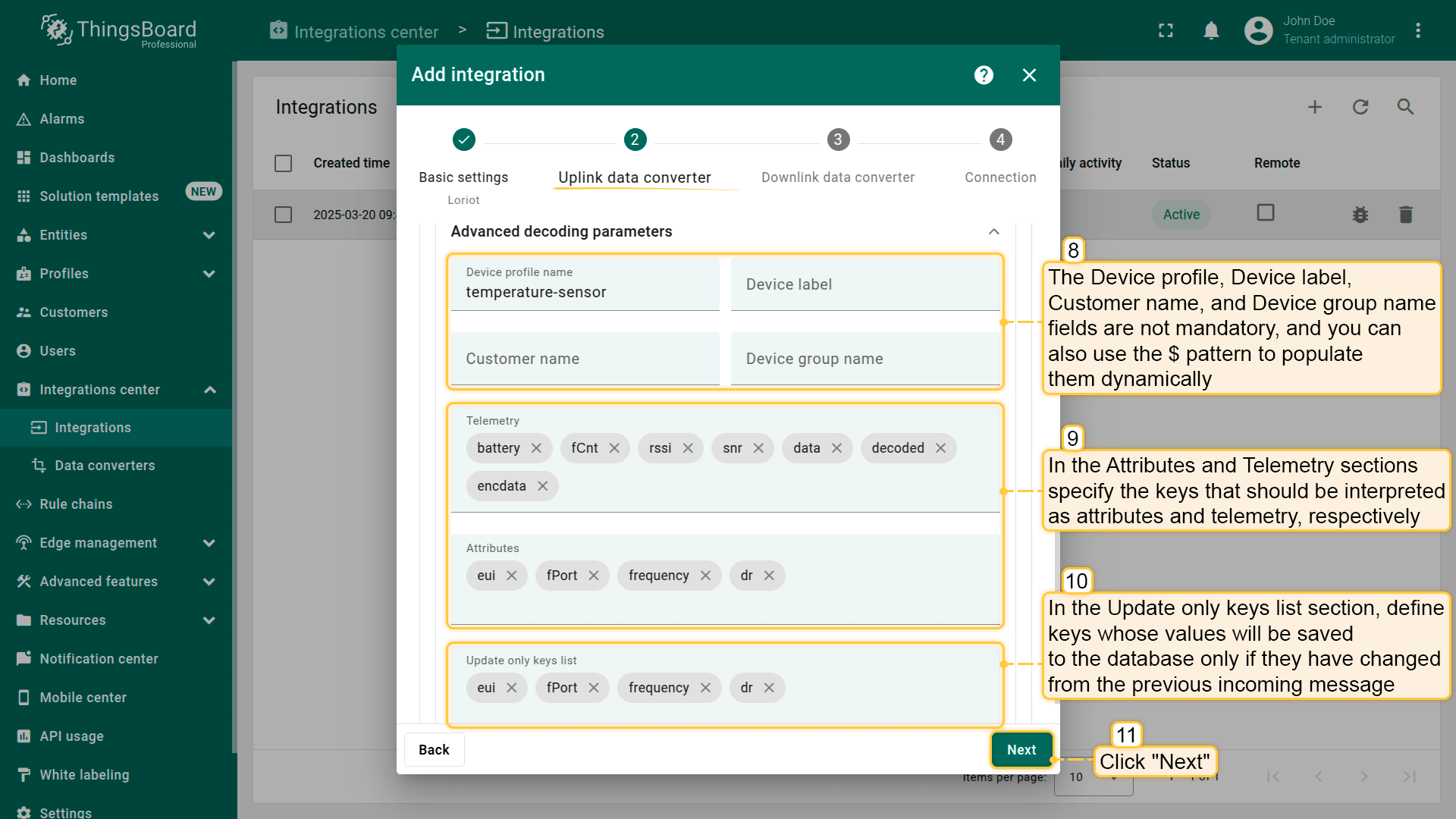

- Device profile、Device label、Customer name和Device group name字段不是必填项，您也可以使用$模式来动态填充它们。
- 在Attributes和Telemetry部分中，分别指定应被解释为属性和遥测的键。
- 在Update only keys list部分中，定义仅在值与上一条传入消息相比发生变化时才保存到数据库的键。此设置同时适用于属性和遥测，有助于优化数据存储。
上行转换器设置完成后，点击”Next“。

3. 下行数据转换器。

在添加下行转换器的步骤中，您可以选择之前创建的转换器或创建新的下行转换器。但目前，将”Downlink data converter“字段留空。点击”Skip“。

4. 连接。

为了将数据从Loriot传输到ThingsBoard，您需要为Loriot应用程序配置一个Output。您可以手动完成此操作（推荐），也可以让ThingsBoard集成自动完成（您需要提供Loriot账户的登录名和密码，以便我们能够自动配置输出）。

我们可以通过两种方式创建Output：一种是直接在Loriot账户中指定集成的”HTTP endpoint URL“；另一种是在ThingsBoard中启用”Create Loriot Application output“选项并提供您的Loriot凭据。

Use Loriot account
Recommended

Create Loriot Application output

In Loriot UI:

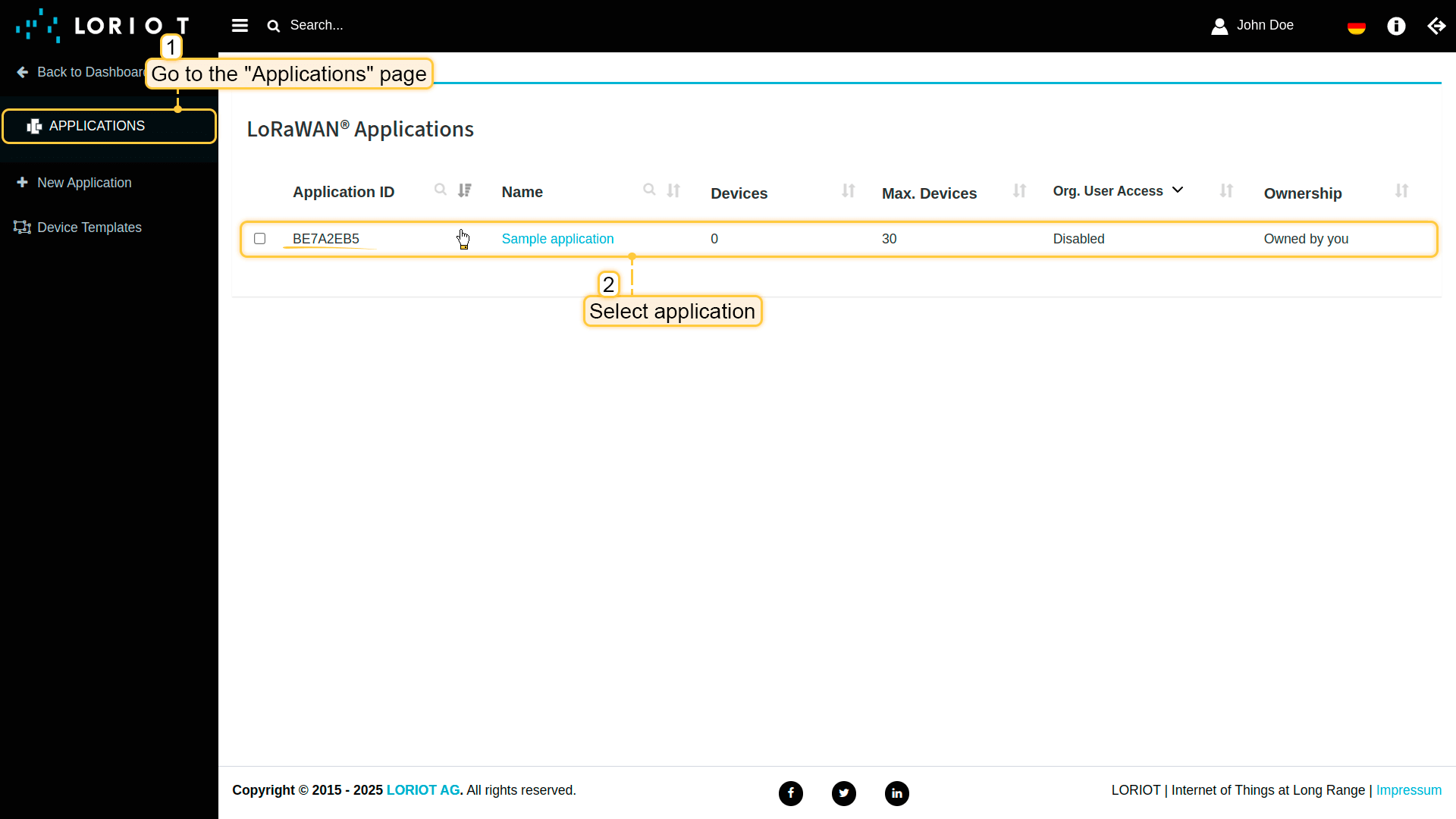

Go to the "Applications" page and click on the application.

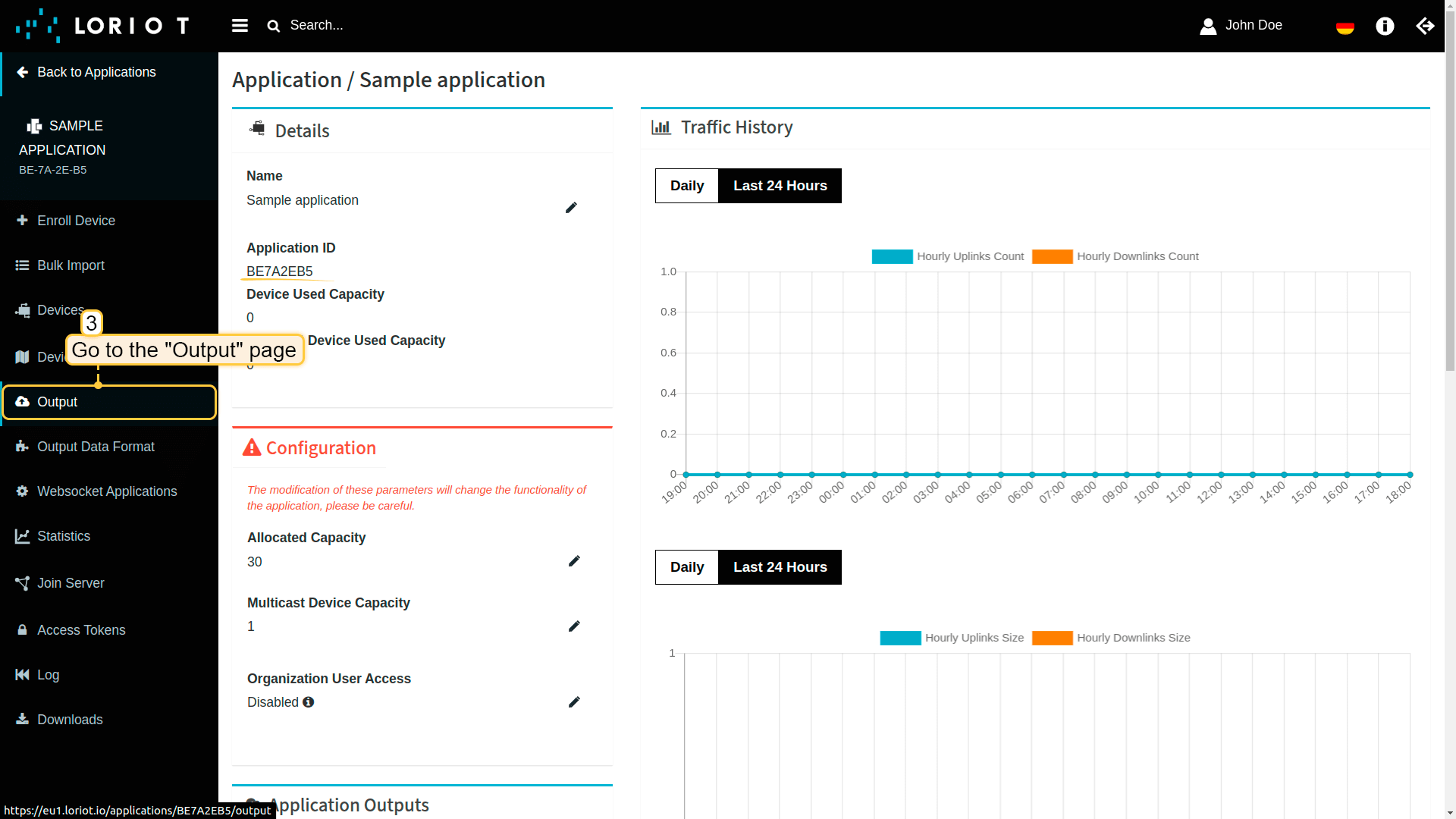

Go to the "Output" page.

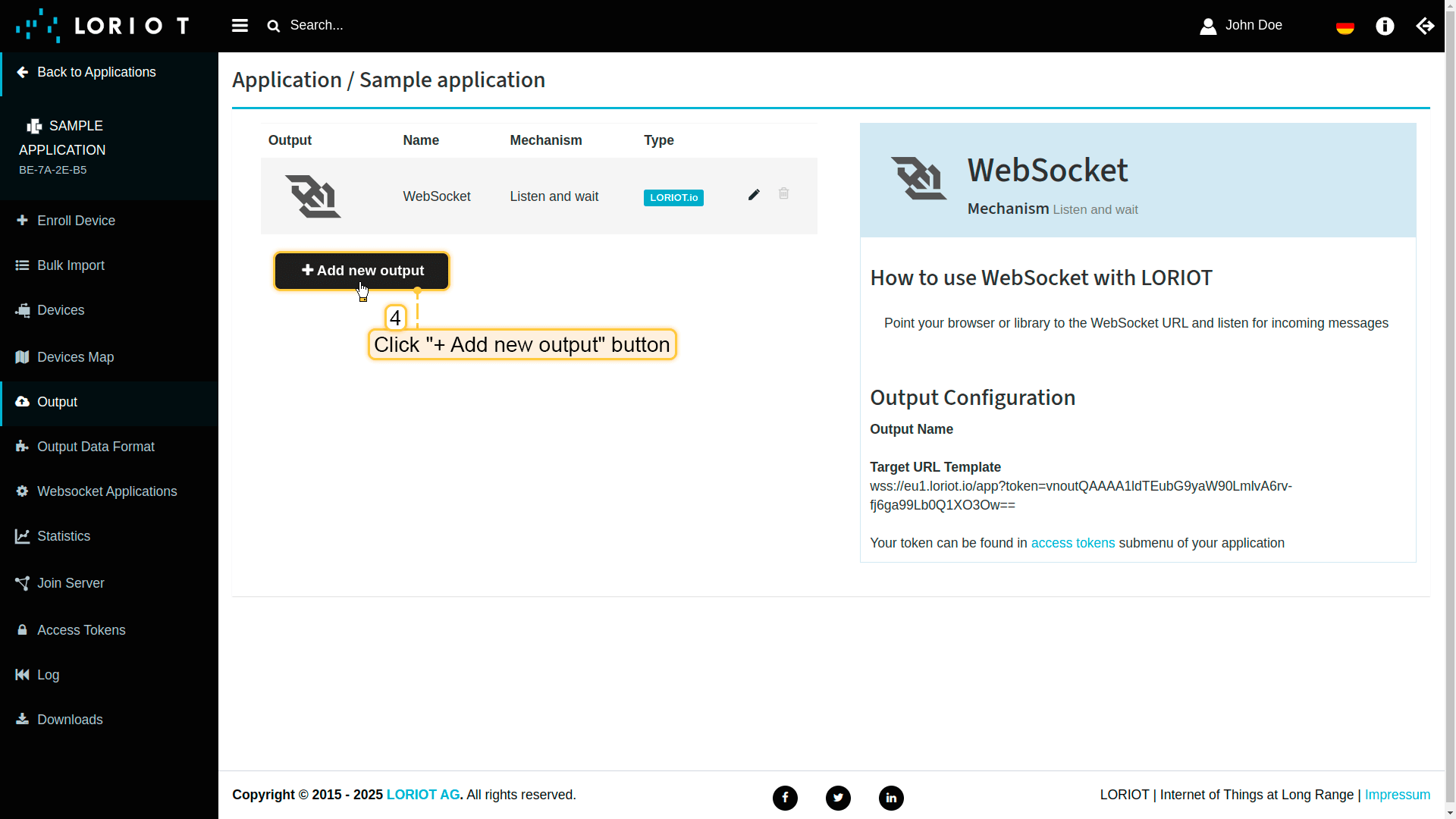

Click on the "Add new output" button.

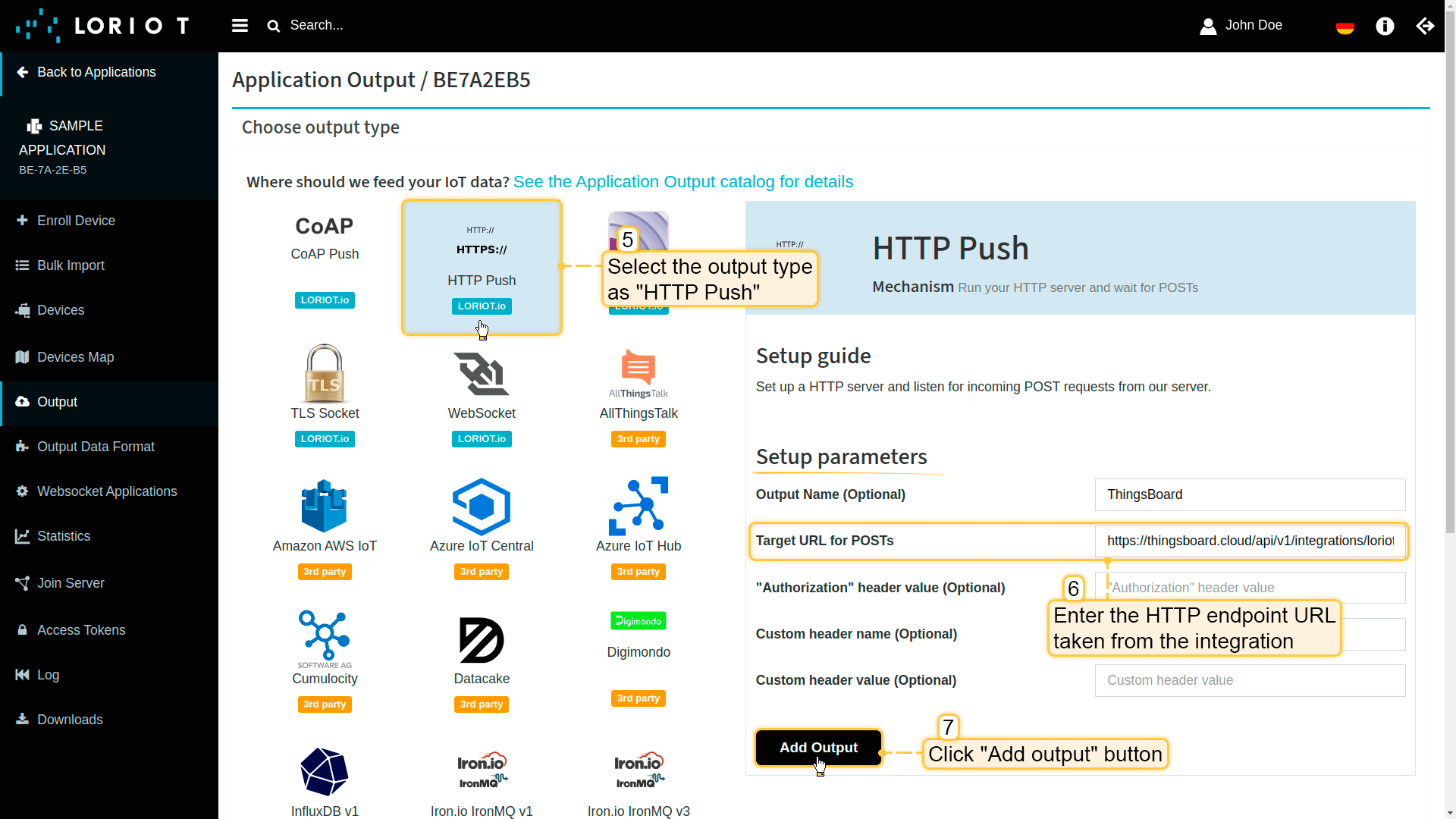

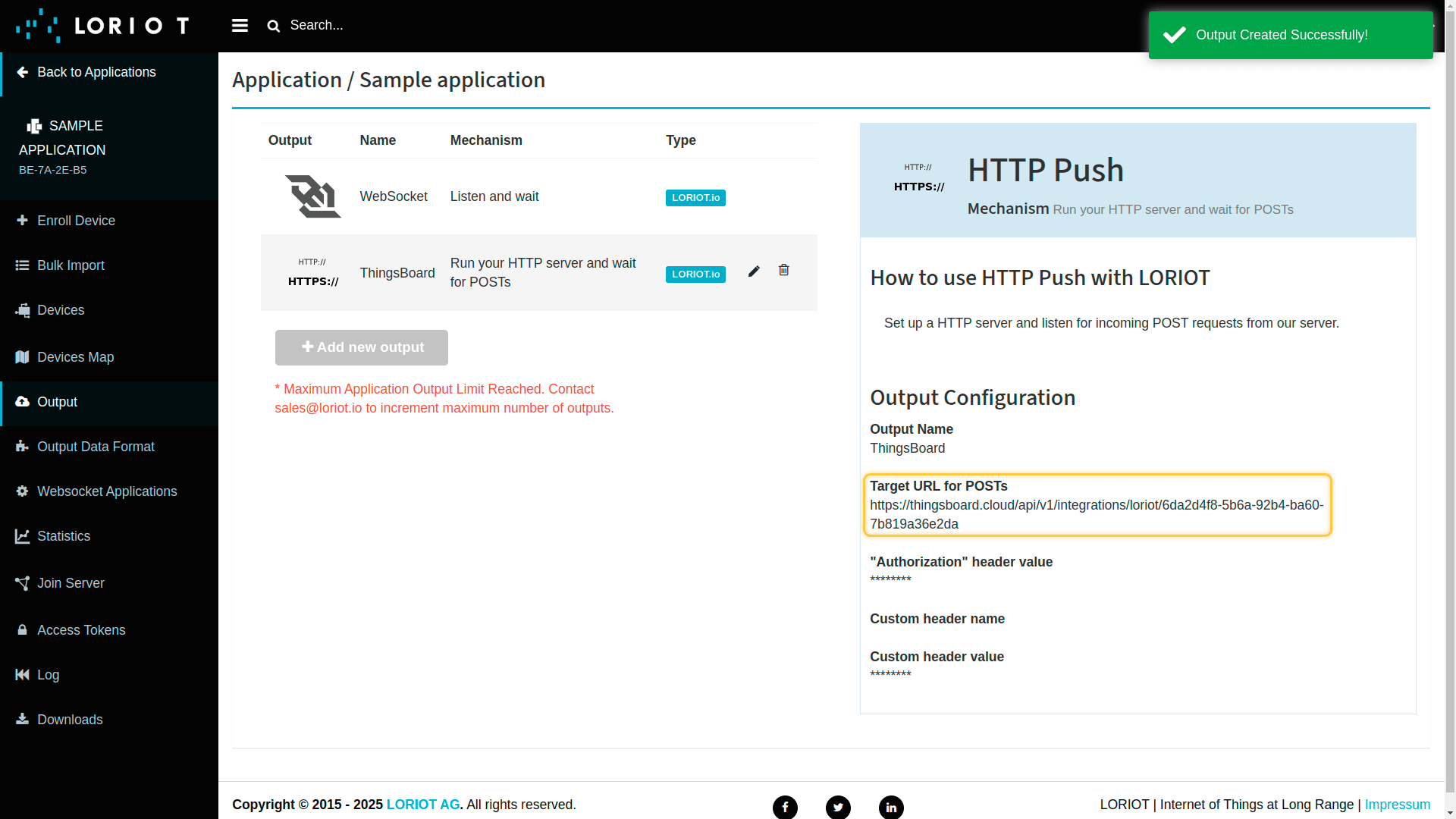

Select the output type as "HTTP Push" and enter the "HTTP endpoint URL" taken from the integration. Then, click "Add output" button.
Output created successfully.

Go to the "<b>Applications</b>" page and click on the application. — Go to the "**Applications**" page and click on the application.

Go to the "<b>Output</b>" page. — Go to the "**Output**" page.

Click on the "<b>Add new output</b>" button. — Click on the "**Add new output**" button.

Select the output type as "<b>HTTP Push</b>" and enter the "<b>HTTP endpoint URL</b>" taken from the integration. Then, click "<b>Add output</b>" button. — Select the output type as "**HTTP Push**" and enter the "**HTTP endpoint URL**" taken from the integration. Then, click "**Add output**" button.

In ThingsBoard UI:

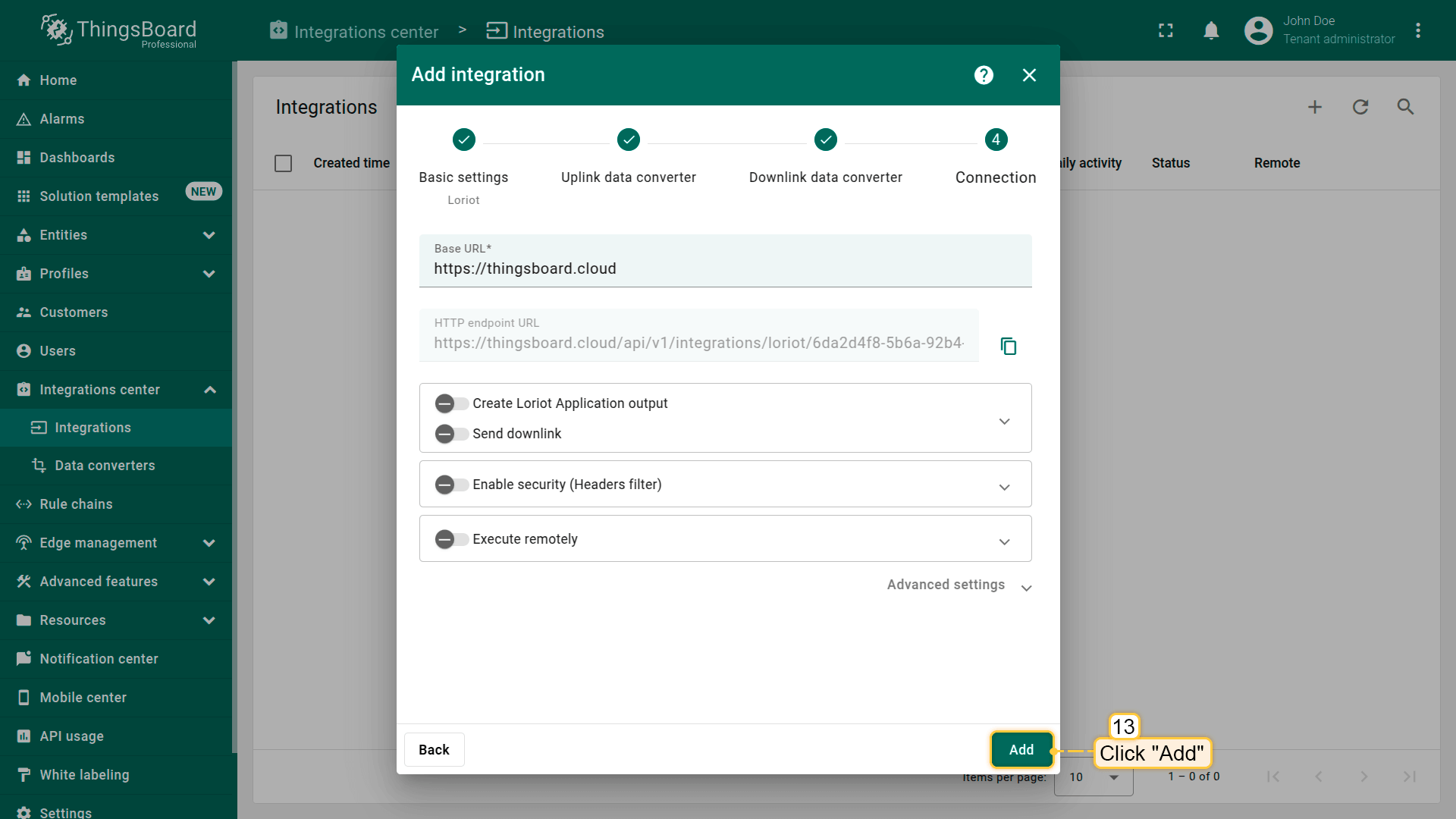

点击「Add」确认创建 integration。

Turn on the “Create Loriot Application output” option.
Fill in the “Server” and “Application ID” fields.
Select the “Basic” credential type and enter your Loriot account credentials.
点击「Add」确认创建 integration。

「Server」和「Application ID」的值可在 Loriot UI 中查看：

Server:

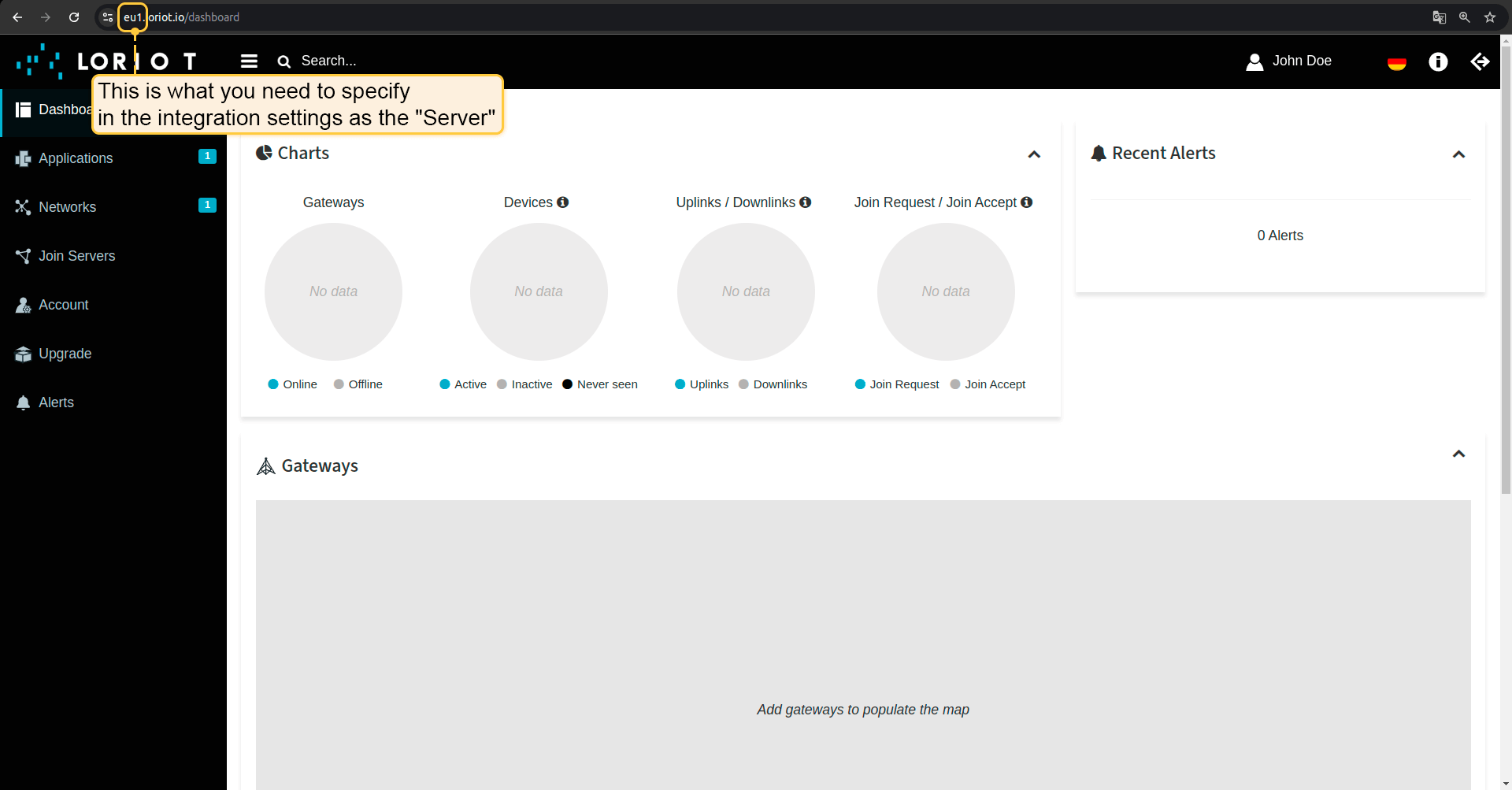

Open the Loriot UI. The URL contains the server name that we selected during the registration process. This server needs to be specified in the integration settings.

Application ID:

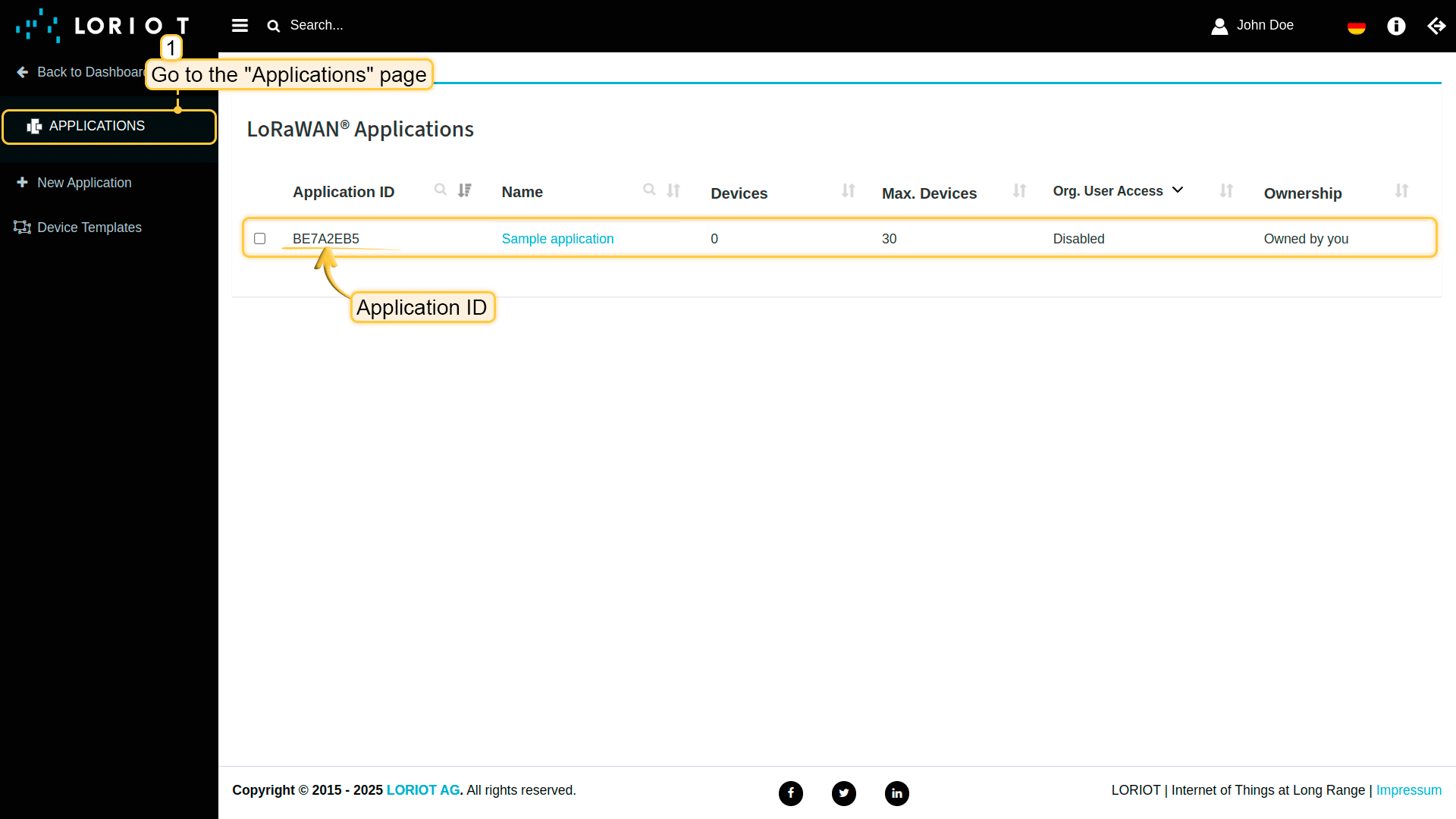

Locate the Application ID associated with your project. This value needs to be specified in the integration settings.

启用安全选项

如有需要，您可以指定附加参数，缺少这些参数数据将不会被纳入集成。

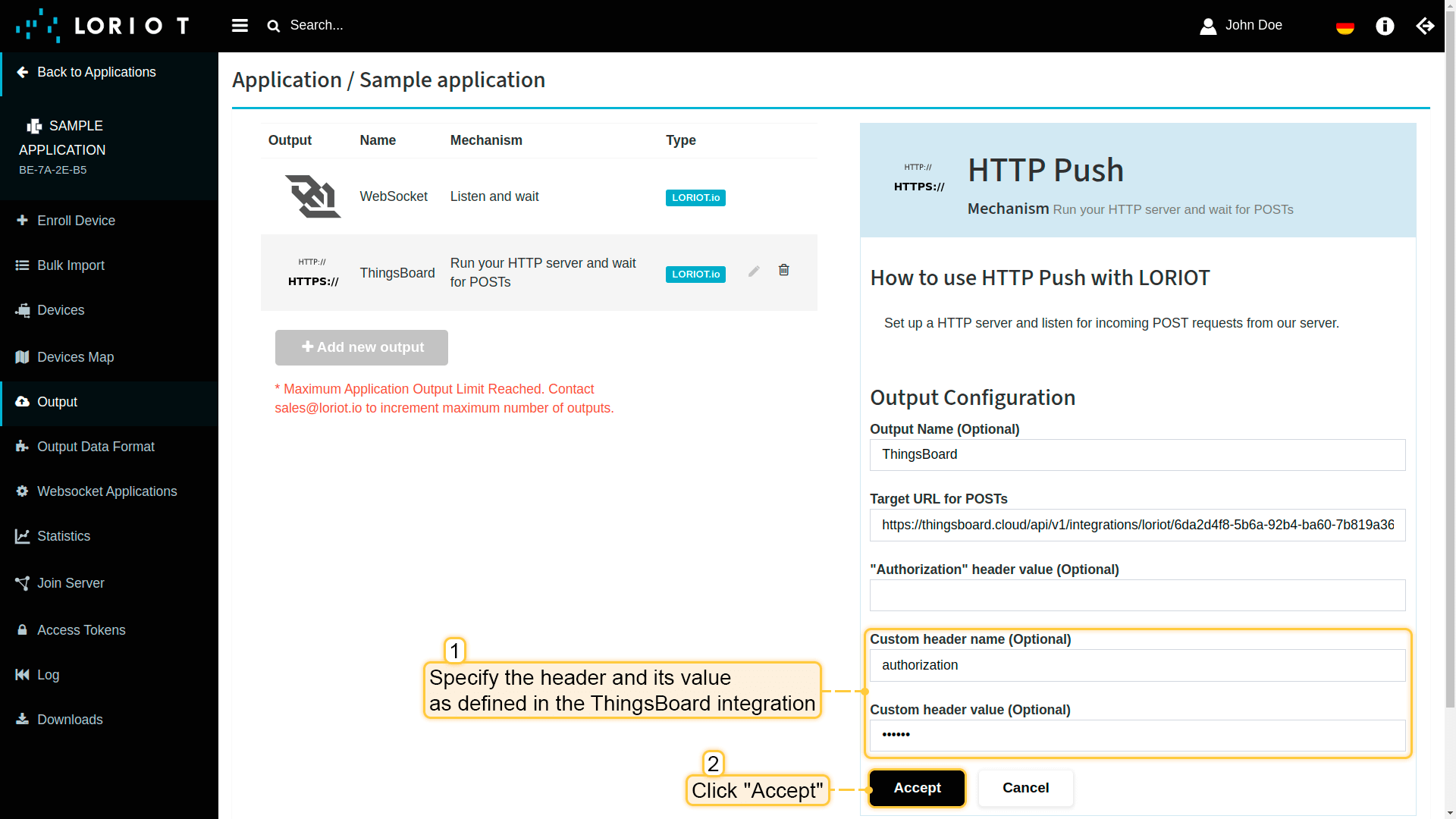

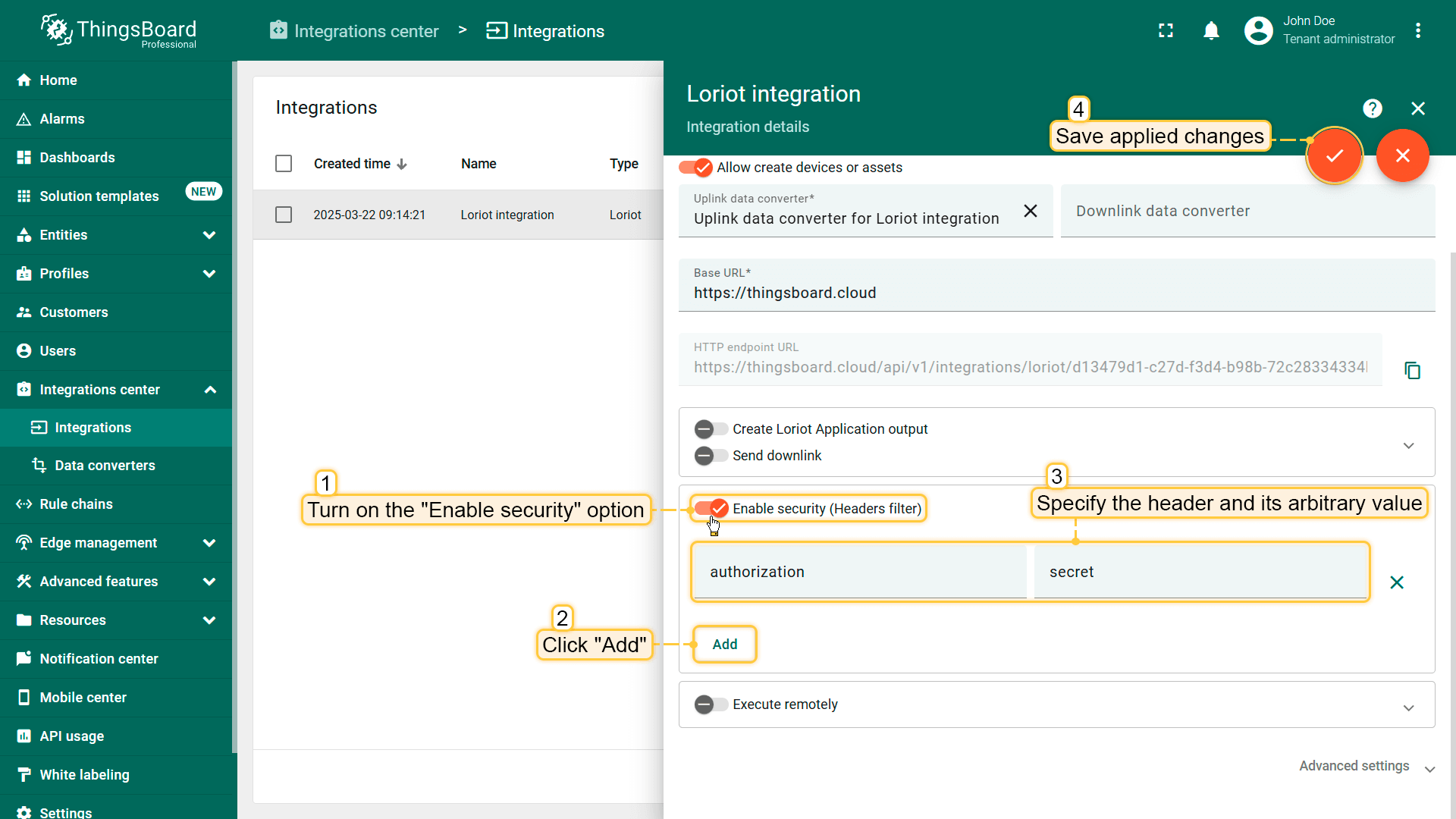

为此，请开启”Enable security“选项。点击”Add“并为”Header“和”Value“字段输入任意值。然后保存更改。

同时需要在Loriot UI中指定这些凭据。

To do this, turn on the "<b>Enable security</b>" option. Click "<b>Add</b>" and enter an arbitrary value for the "<b>Header</b>" and "<b>Value</b>" fields. Then, save the changes. — To do this, turn on the "**Enable security**" option. Click "**Add**" and enter an arbitrary value for the "**Header**" and "**Value**" fields. Then, save the changes.

Also need to specify this credentials in Loriot UI.

配置Headers过滤器后，还需要在上行消息中按以下格式指定：

-H "$HEADER:$VALUE"

示例：

-H "authorization:secret"

发送上行消息

使用控制台而非Loriot服务器来”模拟”设备消息可能会很有用。要发送上行消息，您需要集成中的HTTP endpoint URL。

使用以下命令发送消息。请将$HTTP_ENDPOINT_URL替换为相应的值。

curl -v -X POST -d "{\"EUI\":\"BE7A000000000552\",\"data\":\"2A3F\",\"port\":1,\"cmd\":\"rx\",\"dr\":\"SF12 BW125 4/5\",\"snr\":1.2,\"ack\":\"false\",\"freq\":868500000,\"fcnt\":1,\"rssi\":-130,\"ts\":1613745998000}" $HTTP_ENDPOINT_URL -H "Content-Type:application/json"

启用enable security选项时：请将$HTTP_ENDPOINT_URL和$HEADER:$VALUE替换为相应的值。

curl -v -X POST -d "{\"EUI\":\"BE7A000000000552\",\"data\":\"2A3F\",\"port\":1,\"cmd\":\"rx\",\"dr\":\"SF12 BW125 4/5\",\"snr\":1.2,\"ack\":\"false\",\"freq\":868500000,\"fcnt\":1,\"rssi\":-130,\"ts\":1613745998000}" $HTTP_ENDPOINT_URL "Content-Type:application/json" -H "$HEADER:$VALUE"

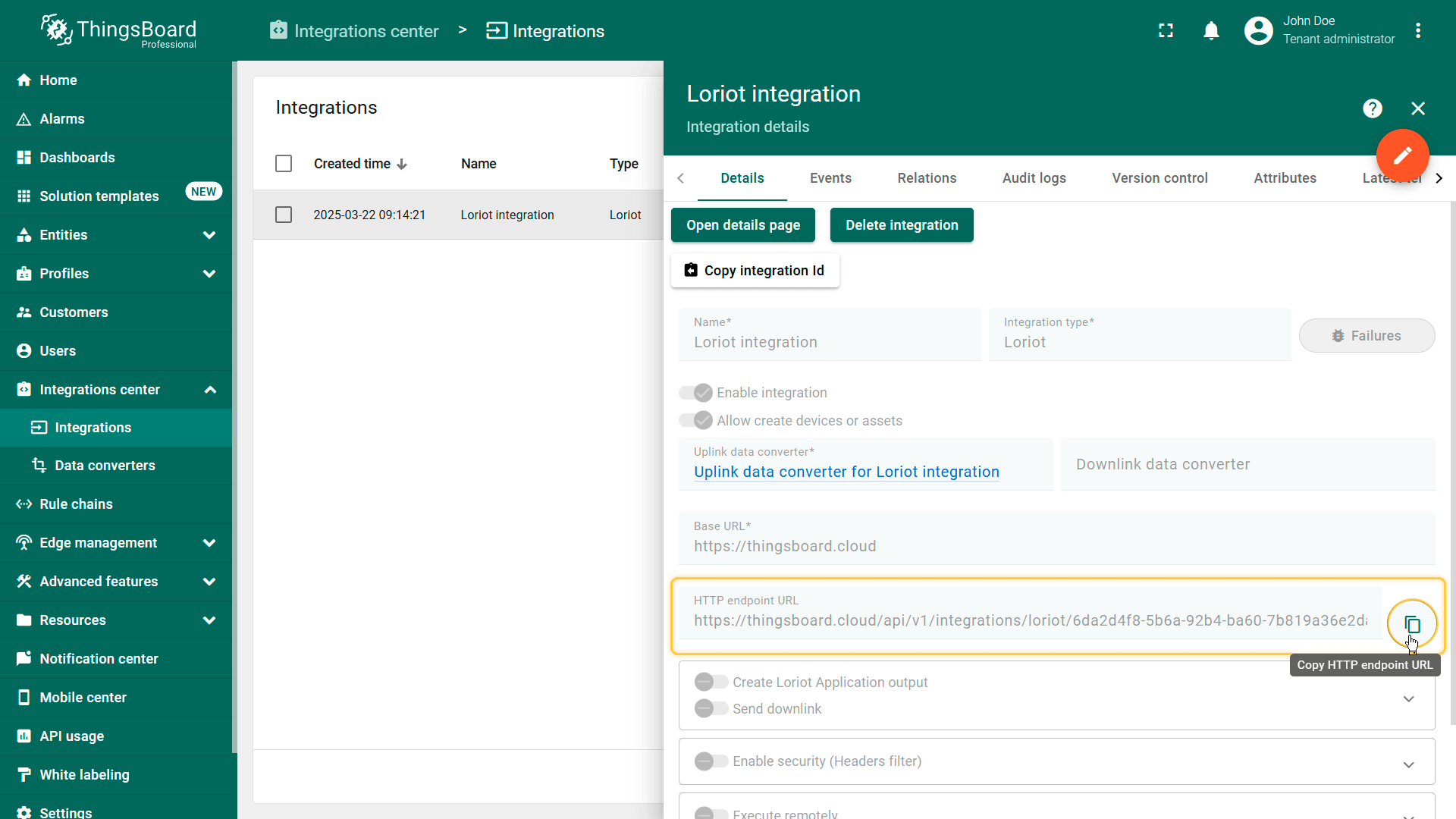

要找到”HTTP endpoint URL“，请前往ThingsBoard中的”Integrations”页面，点击Loriot集成以打开其详情。在那里，您将找到”HTTP endpoint URL“。

Go to the "Integrations" page in ThingsBoard. Find your Loriot integration and click on it. There you can find the "HTTP endpoint URL".

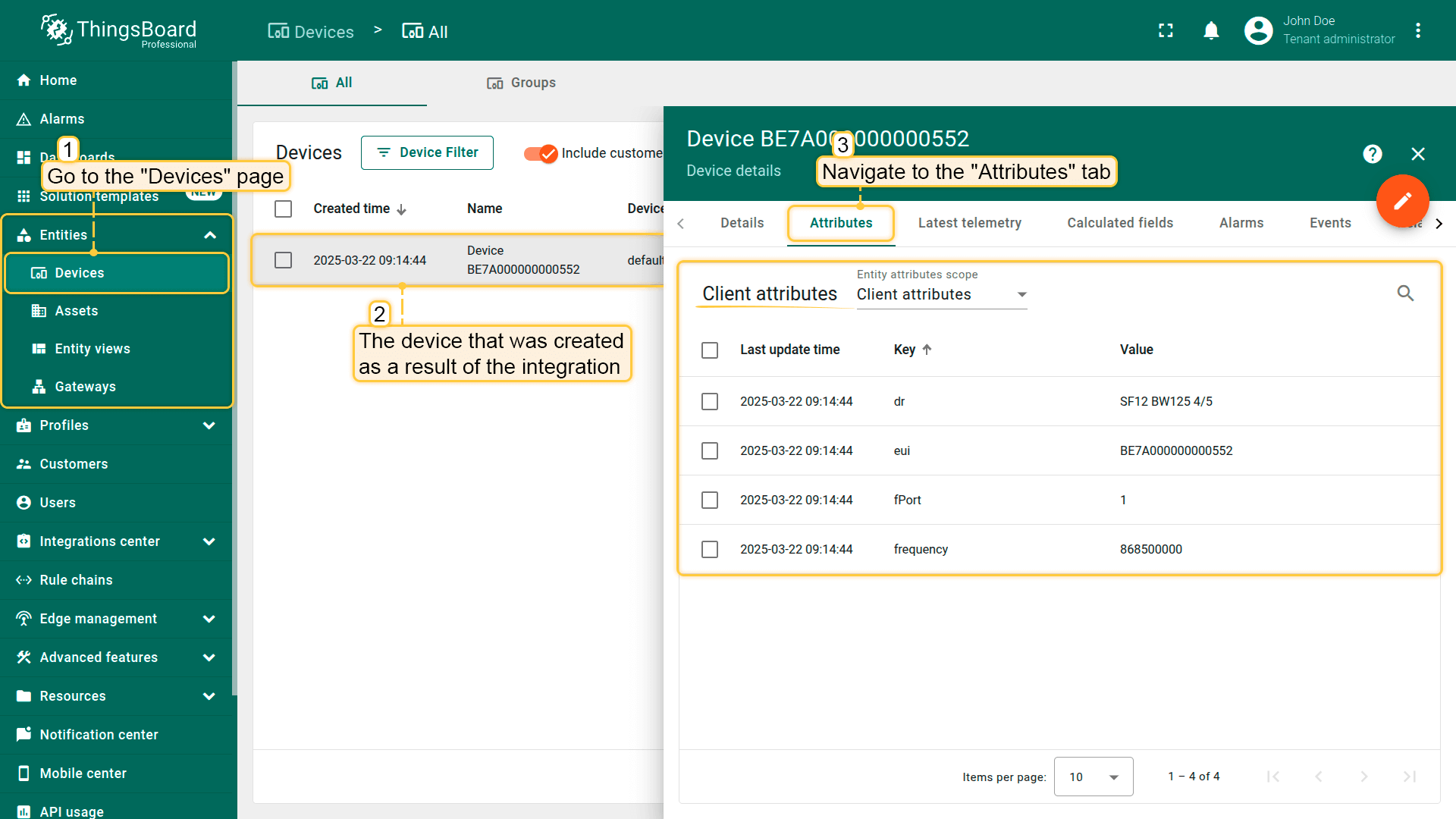

创建的设备及其数据可在”Entities“部分的”Devices“页面中查看。

The created device and its data can be found on the "Devices" page in the "Entities" section. On the "Attributes" tab, you will find the attributes sent by the device to ThingsBoard.

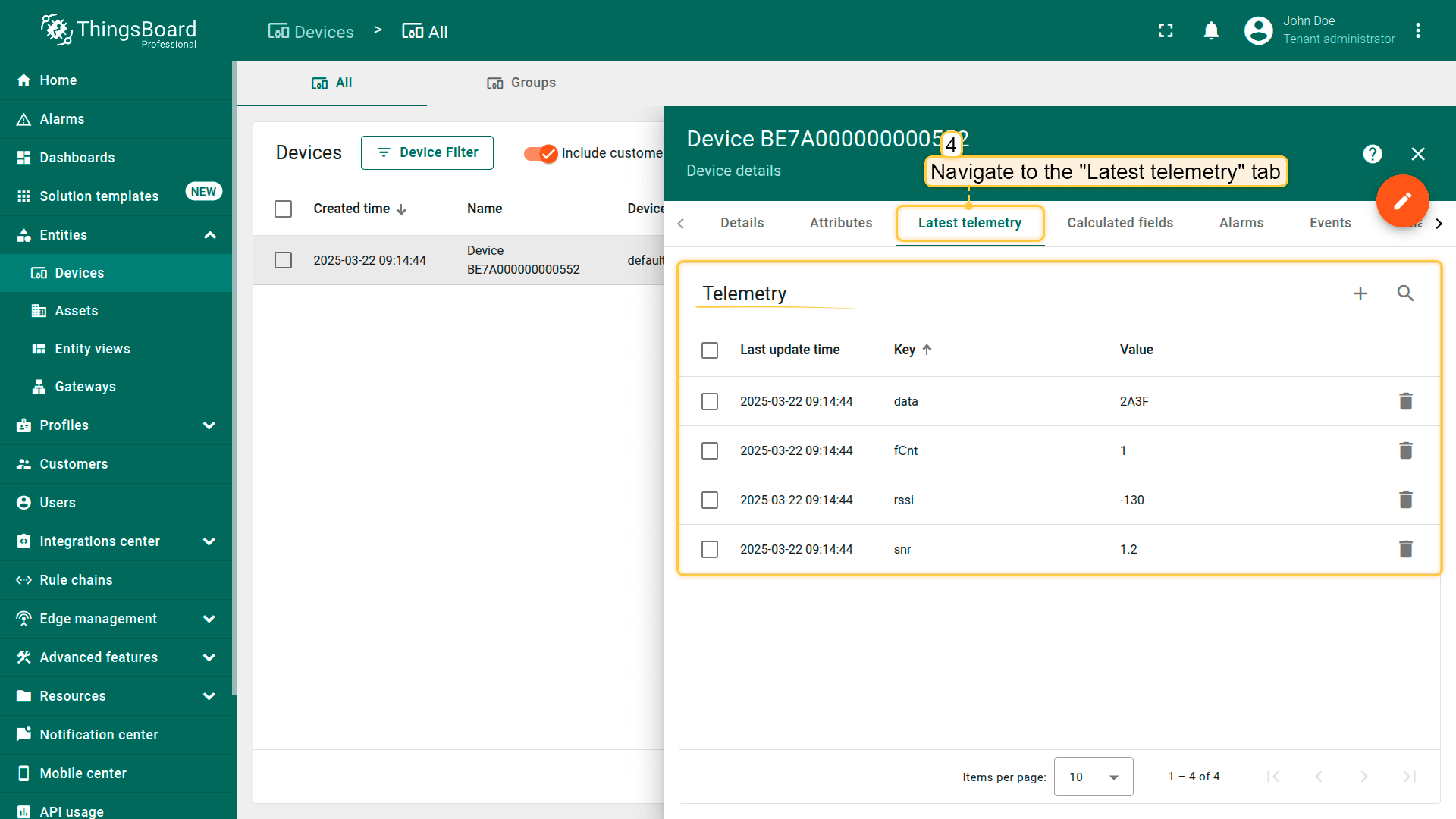

On the "Latest telemetry" tab, you will find the telemetry data transmitted by the device to ThingsBoard.

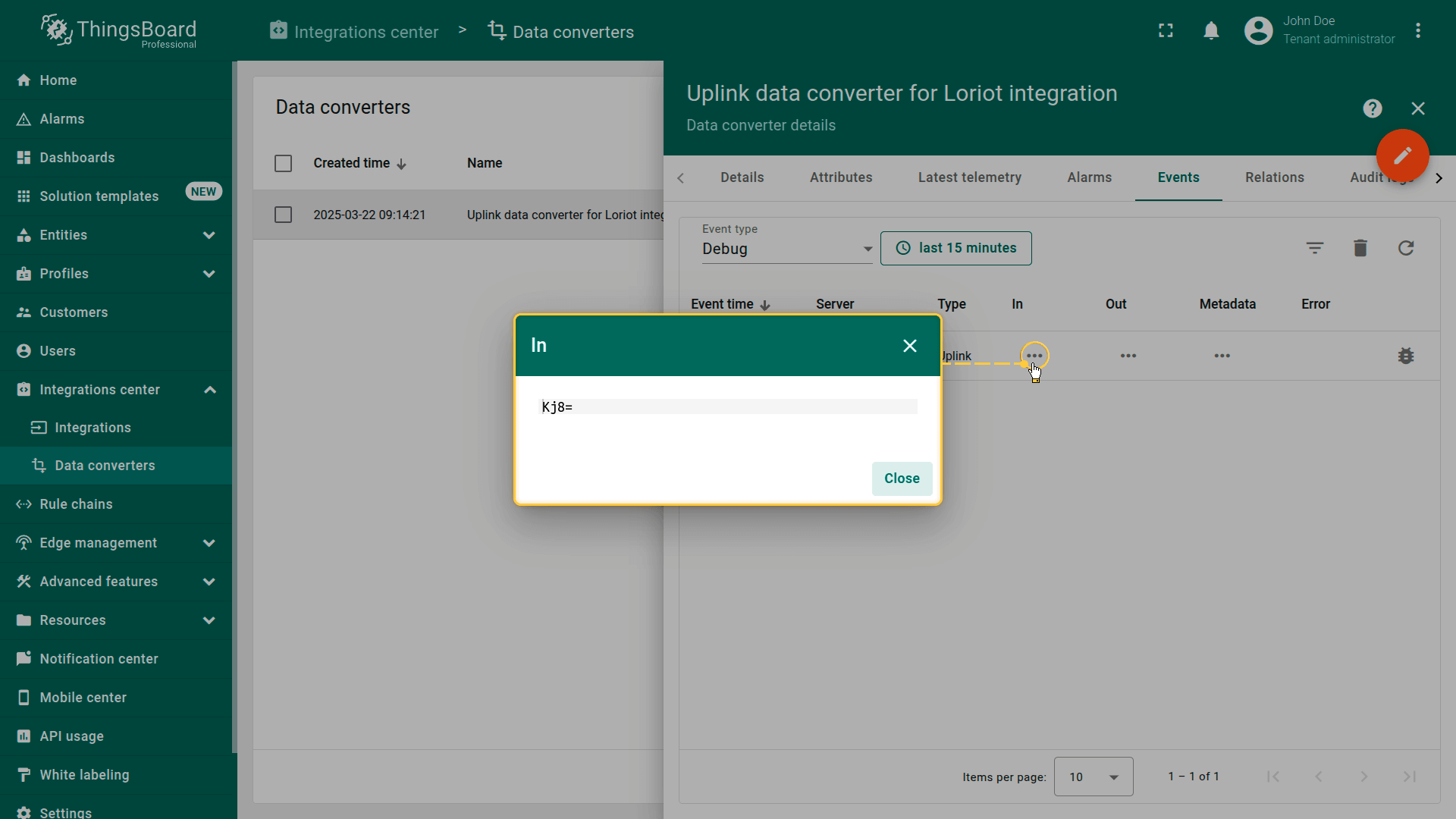

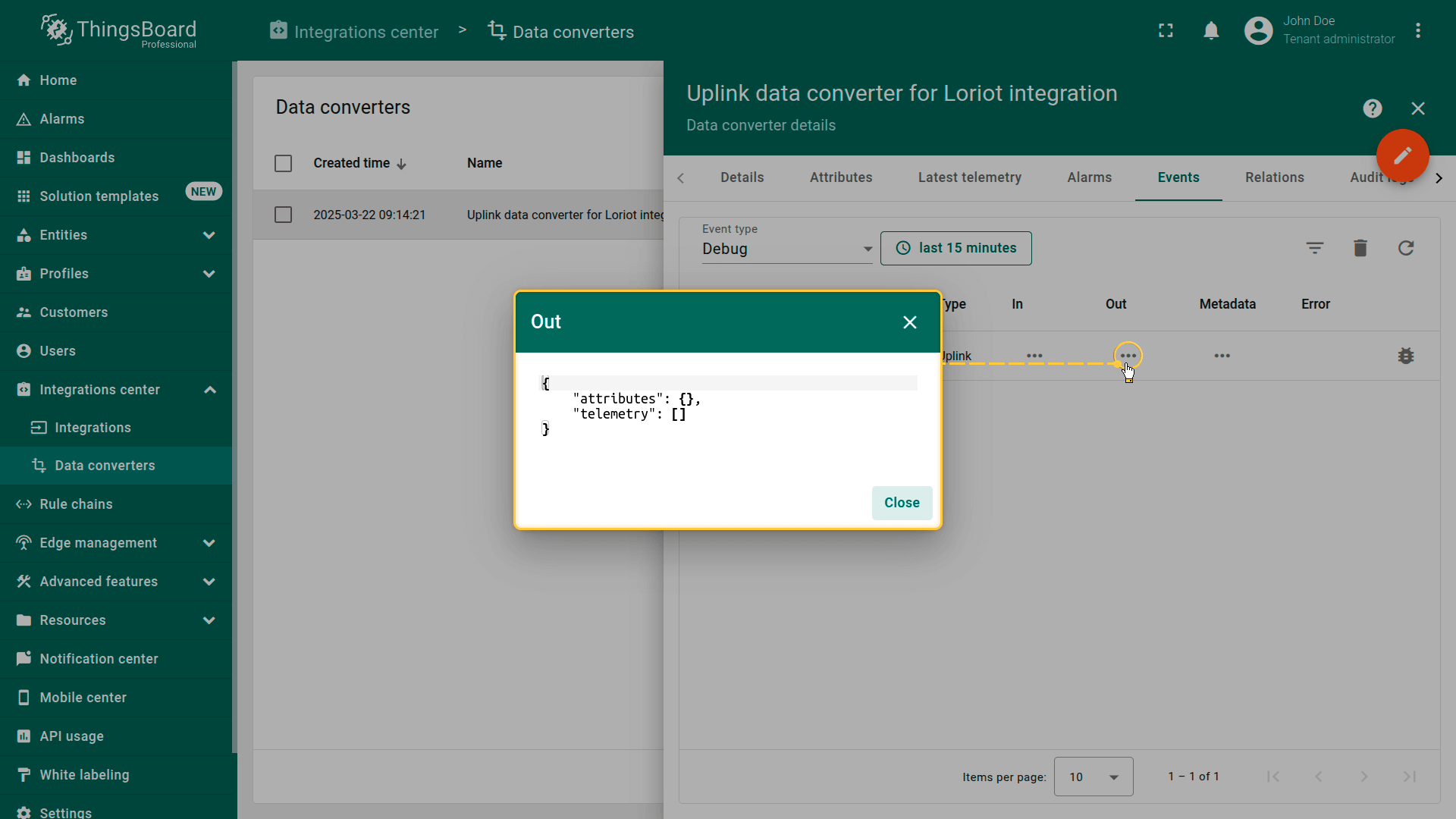

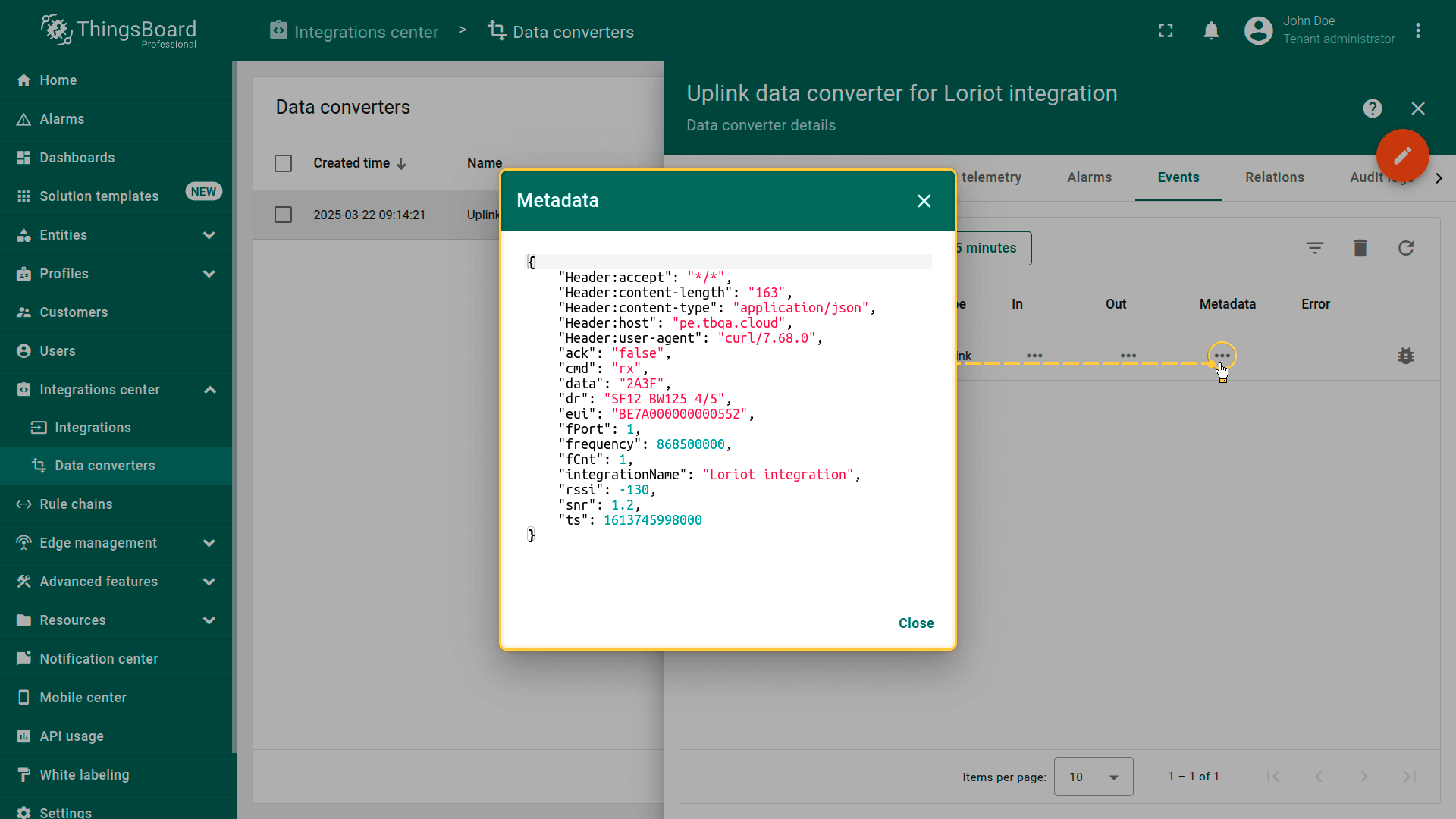

数据可在上行转换器中查看。在”Events“选项卡的”In“、”Out“和”Metadata“区块中：

You can view the data in the Uplink converter under the "<b>Events</b>" tab, within the "<b>In</b>", "<b>Out</b>", and "<b>Metadata</b>" blocks. — You can view the data in the Uplink converter under the "**Events**" tab, within the "In", "**Out**", and "**Metadata**" blocks.

高级用法：创建下行转换器

在Data converters中创建下行转换器。要查看事件，请启用调试模式。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

TBELRecommended

JavaScript

可根据您的配置自定义 downlink。以下示例为发送 attribute 更新消息。需在 downlink encoder function 中的 //downlink data input 行修改代码

data: msg.firmware

并在 metadata 中指明所需参数：

metadata: {
  "EUI": "$Device_EUI",
  "port": 1
}

*EUI 为设备 EUI，来自 LORIOT 中的设备。

*port 取值范围为 1 到 223。

Downlink converter 示例：

// Encode downlink data from incoming Rule Engine message
// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter
// Result object with encoded downlink payload
var result = {
    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "TEXT",
    // downlink data
    data: msg.firmware,
    // Optional metadata object presented in key/value format
    metadata: {
            "EUI": "BE7A000000000552",
            "port": 1
    }
};
return result;

ThingsBoard 4.0 中为 Loriot downlink 功能新增选项，支持避免双重十六进制编码。若数据已是十六进制格式，可在消息中添加以下 metadata 属性：

"isHexEncoded": "true"

启用该属性后，downlink 消息将以非双重十六进制编码形式发送至 Loriot。

无双重十六进制编码的 downlink converter 示例：

// Encode downlink data from incoming Rule Engine message
// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter
// Result object with encoded downlink payload
var result = {
    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "TEXT",
    // downlink data
    data: "B104",
    // Optional metadata object presented in key/value format
    metadata: {
        "EUI": "BE7A000000000552",
        "port": 1,
        "isHexEncoded": "true"
    }
};
return result;

向 integration 添加 converter。可在创建 integration 或编辑时完成。

可根据您的配置自定义 downlink。以下示例为发送 attribute 更新消息。需在 downlink encoder function 中的 //downlink data input 行修改代码

data: msg.firmware

并在 metadata 中指明所需参数：

metadata: {
  "EUI": "$Device_EUI",
  "port": 1
}

*EUI 为设备 EUI，来自 LORIOT 中的设备。

*port 取值范围为 1 到 223。

Downlink converter 示例：

// Encode downlink data from incoming Rule Engine message
// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter
// Result object with encoded downlink payload
var result = {
    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "TEXT",
    // downlink data
    data: msg.firmware,
    // Optional metadata object presented in key/value format
    metadata: {
            "EUI": "BE7A000000000552",
            "port": 1
    }
};
return result;

ThingsBoard 4.0 中为 Loriot downlink 功能新增选项，支持避免双重十六进制编码。若数据已是十六进制格式，可在消息中添加以下 metadata 属性：

"isHexEncoded": "true"

启用该属性后，downlink 消息将以非双重十六进制编码形式发送至 Loriot。

无双重十六进制编码的 downlink converter 示例：

// Encode downlink data from incoming Rule Engine message
// msg - JSON message payload downlink message json
// msgType - type of message, for ex. 'ATTRIBUTES_UPDATED', 'POST_TELEMETRY_REQUEST', etc.
// metadata - list of key-value pairs with additional data about the message
// integrationMetadata - list of key-value pairs with additional data defined in Integration executing this converter
// Result object with encoded downlink payload
var result = {
    // downlink data content type: JSON, TEXT or BINARY (base64 format)
    contentType: "TEXT",
    // downlink data
    data: "B104",
    // Optional metadata object presented in key/value format
    metadata: {
        "EUI": "BE7A000000000552",
        "port": 1,
        "isHexEncoded": "true"
    }
};
return result;

向 integration 添加 converter。可在创建 integration 或编辑时完成。

要发送下行消息，请在集成中启用Send downlink选项。启用”Send downlink”选项后，在相应字段中指定Server、Application ID和Application Access Token：

要获取这些数据，请登录您的LORIOT账户。

用于填写Server字段的数据：

用于填写Application ID字段的数据：

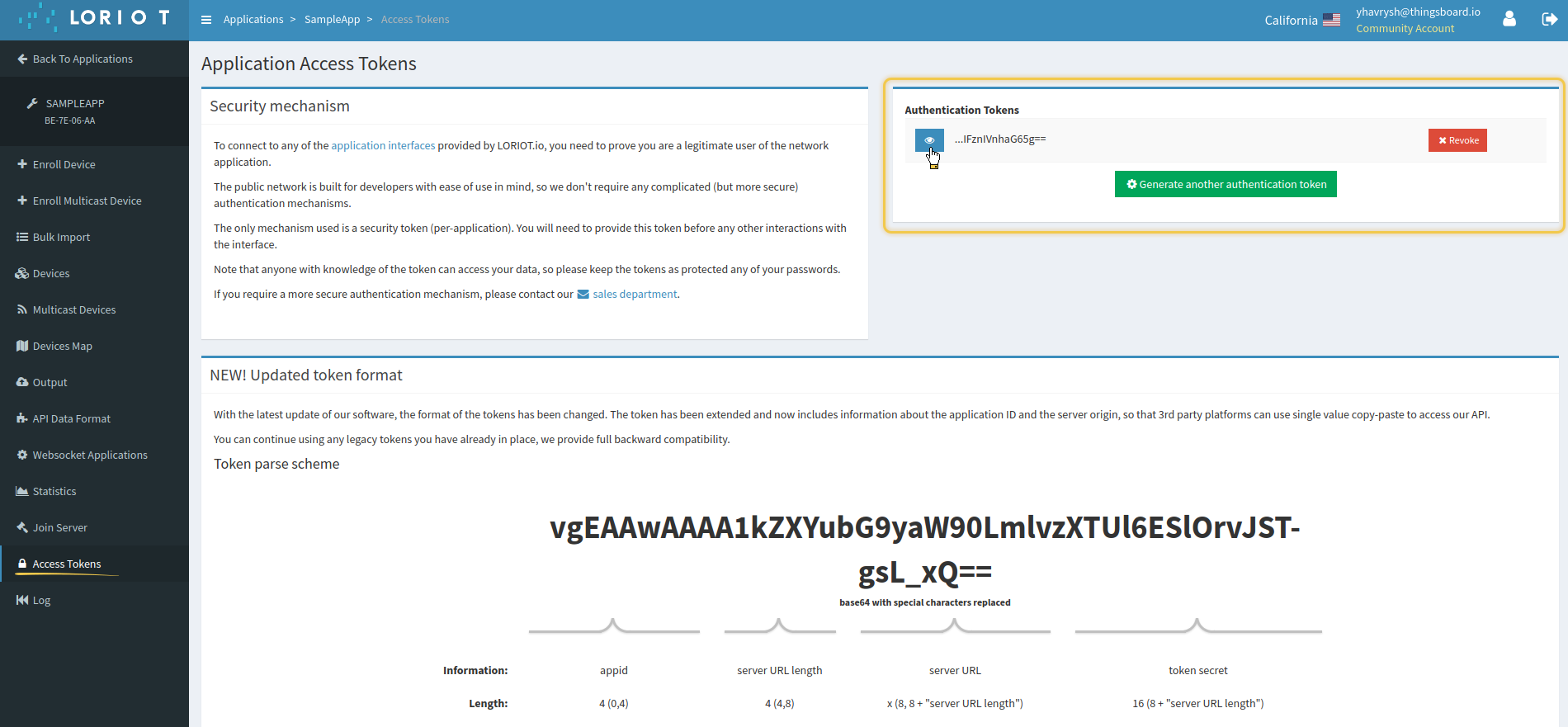

之后，进入Application并转到Access Tokens部分。找到将在集成中指定的令牌。

我们可以通过规则链中的规则节点向设备发送消息。在本示例中，我们创建integration downlink节点并将“Attributes updated”链接设置到该节点。当属性发生更改时，下行消息将发送到集成。

我们进入All文件夹下的Device group部分，通过示例来演示。我们已在Shared attributes中标注了设备的固件。现在点击”铅笔”图标进行编辑。然后修改属性（将固件从01052020.v1.1更改为01052020.v1.2）并保存数据。

接收到的数据和已发送的数据可以在下行转换器中查看。在Events选项卡的“In”区块中，我们可以看到输入的数据：

“Out”字段显示发送到设备的消息：

可以在Devices -> LoRaWAN Parameters页面底部的Downlink Queue字段中检查消息是否已到达LORIOT。
