概述

AWS IoT集成可从AWS IoT后端向ThingsBoard流式传输数据，并将设备负载转换为ThingsBoard格式。AWS IoT主要负责接收所有消息（作为broker——消息服务器）、过滤、判断订阅者，然后将消息发送给所有订阅者，本集成即为其订阅者之一。

AWS IOT

您需要提前准备好一个AWS账户，并在其上进行一些配置。为了在服务与ThingsBoard之间建立正确且安全的连接，您需要创建策略(Policies)、设备(Things)以及相应的证书(Certificates)。

创建策略(Create Policy)

策略是AWS中的一个对象，当它与实体或资源关联时，用于定义其权限。策略中的权限决定了请求是被允许还是被拒绝。大多数策略在AWS中以JSON文档的形式存储。

要添加新策略，请在主菜单中选择Security - Policies，然后点击Create Policy按钮。

您将被重定向到策略创建页面，在此需要指定Policy Name并切换到JSON类型。

在Policy document字段中，您需要粘贴以下代码，并替换为您自己的profile ID。

策略文档示例：

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "iot:Publish",
        "iot:Receive"
      ],
      "Resource": [
        "arn:aws:iot:YOUR_REGION:YOUR_AWS_ID:topic/*"
      ]
    },
    {
      "Effect": "Allow",
      "Action": [
        "iot:Subscribe"
      ],
      "Resource": [
        "arn:aws:iot:YOUR_REGION:YOUR_AWS_ID:topicfilter/*"
      ]
    },
    {
      "Effect": "Allow",
      "Action": [
        "iot:Connect"
      ],
      "Resource": [
        "arn:aws:iot:YOUR_REGION:YOUR_AWS_ID:client/*"
      ]
    }
  ]
}

当您登录AWS IoT账户时，您的区域会显示在URL中。
例如：https:// eu-west-1 .console.aws.amazaon.com

然后点击Create按钮。策略将被添加到列表中，您会看到Successfully created policy tb_policy的提示消息。

创建设备和证书(Create Things and Certificates)

Thing是AWS IoT中物理设备或逻辑实体的数字表示。

您可以通过几个步骤创建设备，但首先需要进入相应的页面。在左侧菜单中选择All devices类别，然后选择Things项。如果您尚未添加设备，此页面将显示所有已有设备。点击右上角的Create thing按钮开始添加设备。

以添加单个设备为例，选择Create single thing选项，然后点击Next按钮。

在第一步中，为设备设置Name，并根据需要设置其他附加参数。然后点击Next按钮进入下一步。

在此步骤中，选择Auto-generate a new certificate。证书和密钥将在确认添加设备后可供下载，因此直接点击下一步按钮即可。

在最后一步中，选择您之前添加的策略，然后点击Create thing按钮确认创建设备。

完成后，您将看到一个额外的窗口，可以下载证书和密钥。

配置集成所需的文件列表：

设备证书(*.pem.crt)
私钥(*-private.pem.key)
根CA证书(*.pem)

AWS还要求您保存Public key file，请一并下载。

保存所需文件后，点击Done。

ThingsBoard配置

创建上行数据转换器(Create Uplink Converter)

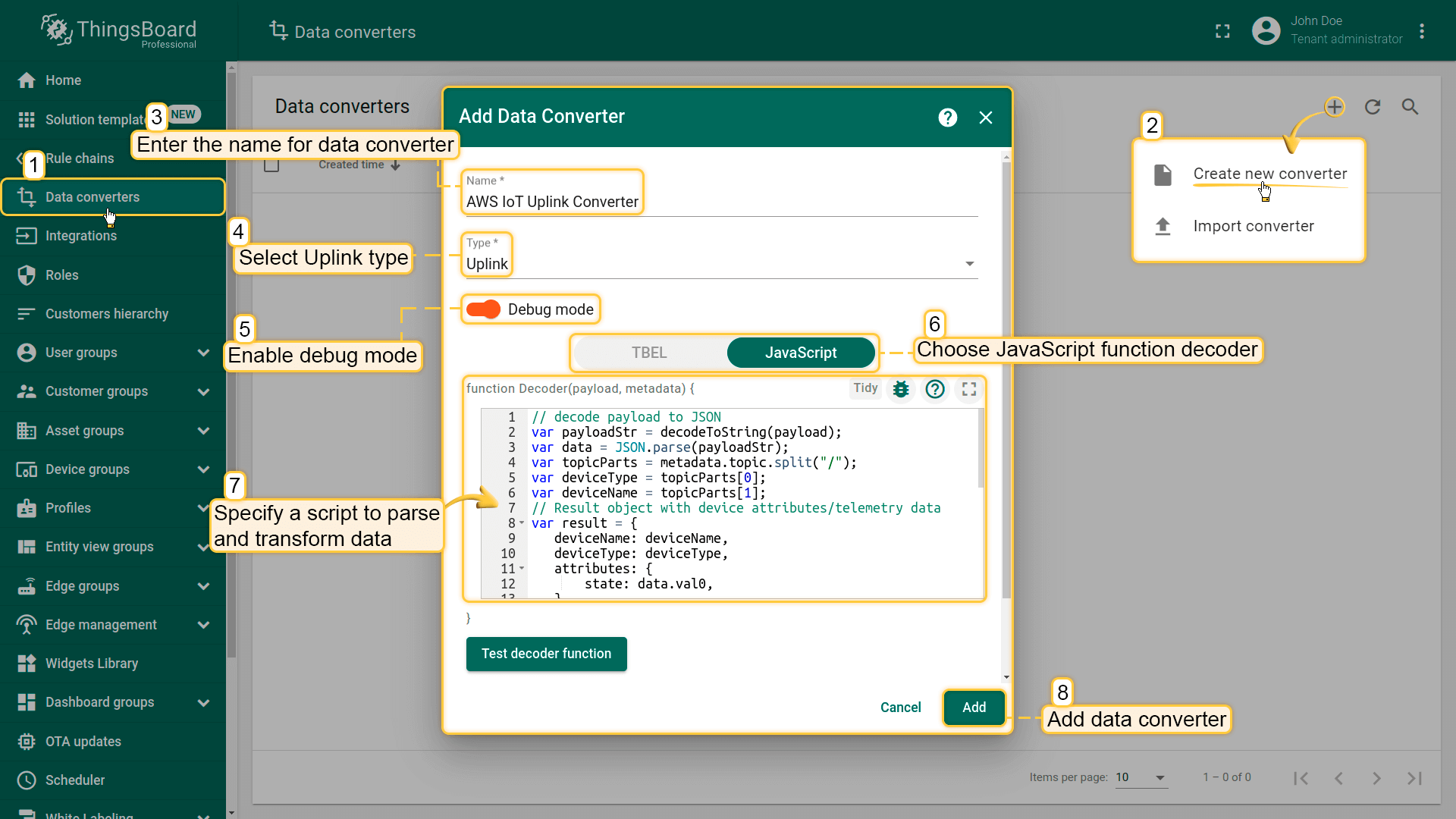

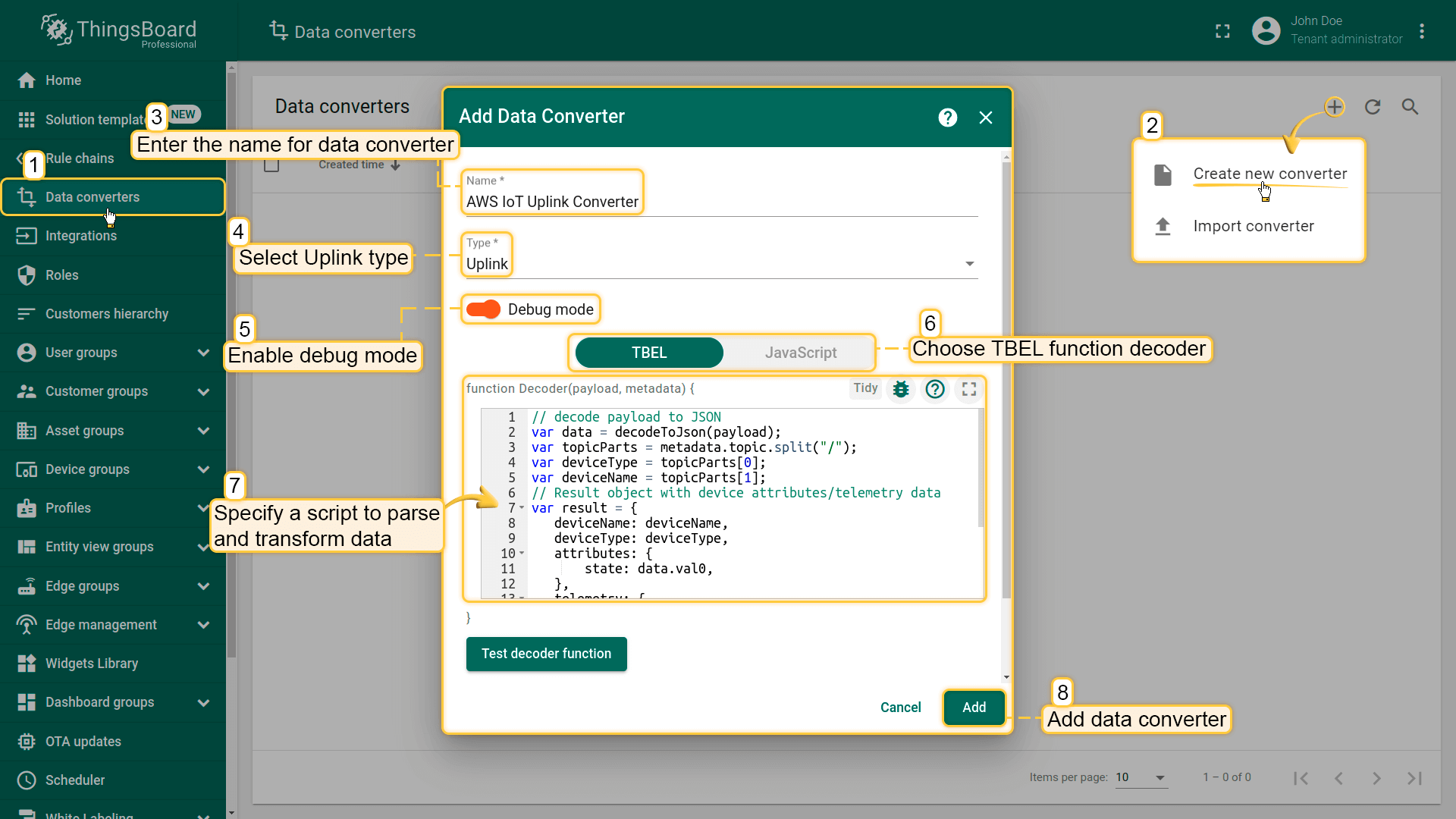

在创建集成之前，您需要在Data converters中创建一个上行数据转换器(Uplink converter)。上行数据转换器用于将设备传入的数据转换为ThingsBoard所需的显示格式。点击”加号”按钮，然后点击”Create new converter”。要查看事件，请启用Debug模式。在函数解码器字段中指定脚本，可以复制上行转换器示例，或使用自定义配置来解析和转换数据。

调试模式

启用调试模式可追踪与integrations执行相关的事件、状态及潜在错误，便于开发和排障。

调试模式设置可组合使用或完全关闭。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

TBELRecommended

JavaScript

Uplink converter 示例：

// decode payload to JSON
var data = decodeToJson(payload);
var topicParts = metadata.topic.split("/");
var deviceType = topicParts[0];
var deviceName = topicParts[1];
// Result object with device attributes/telemetry data
var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   attributes: {
       state: data.val0,
   },
   telemetry: {
       temperature: data.val1,
       fan_ins: data.val2,
       fan_out: data.val3,
   }
};

return result;

Uplink converter 示例：

// decode payload to JSON
var payloadStr = decodeToString(payload);
var data = JSON.parse(payloadStr);
var topicParts = metadata.topic.split("/");
var deviceType = topicParts[0];
var deviceName = topicParts[1];
// Result object with device attributes/telemetry data
var result = {
   deviceName: deviceName,
   deviceType: deviceType,
   attributes: {
       state: data.val0,
   },
   telemetry: {
       temperature: data.val1,
       fan_ins: data.val2,
       fan_out: data.val3,
   }
};
/** Helper functions **/

function decodeToString(payload) {
    return String.fromCharCode.apply(String, payload);
}
function decodeToJson(payload) {
   // covert payload to string and then parse string to JSON
   return JSON.parse(decodeToString(payload));
}
return result;

您可以在创建转换器时或创建后更改解码器函数。如果转换器已经创建，请点击”铅笔”图标进行编辑。

创建集成(Create Integration)

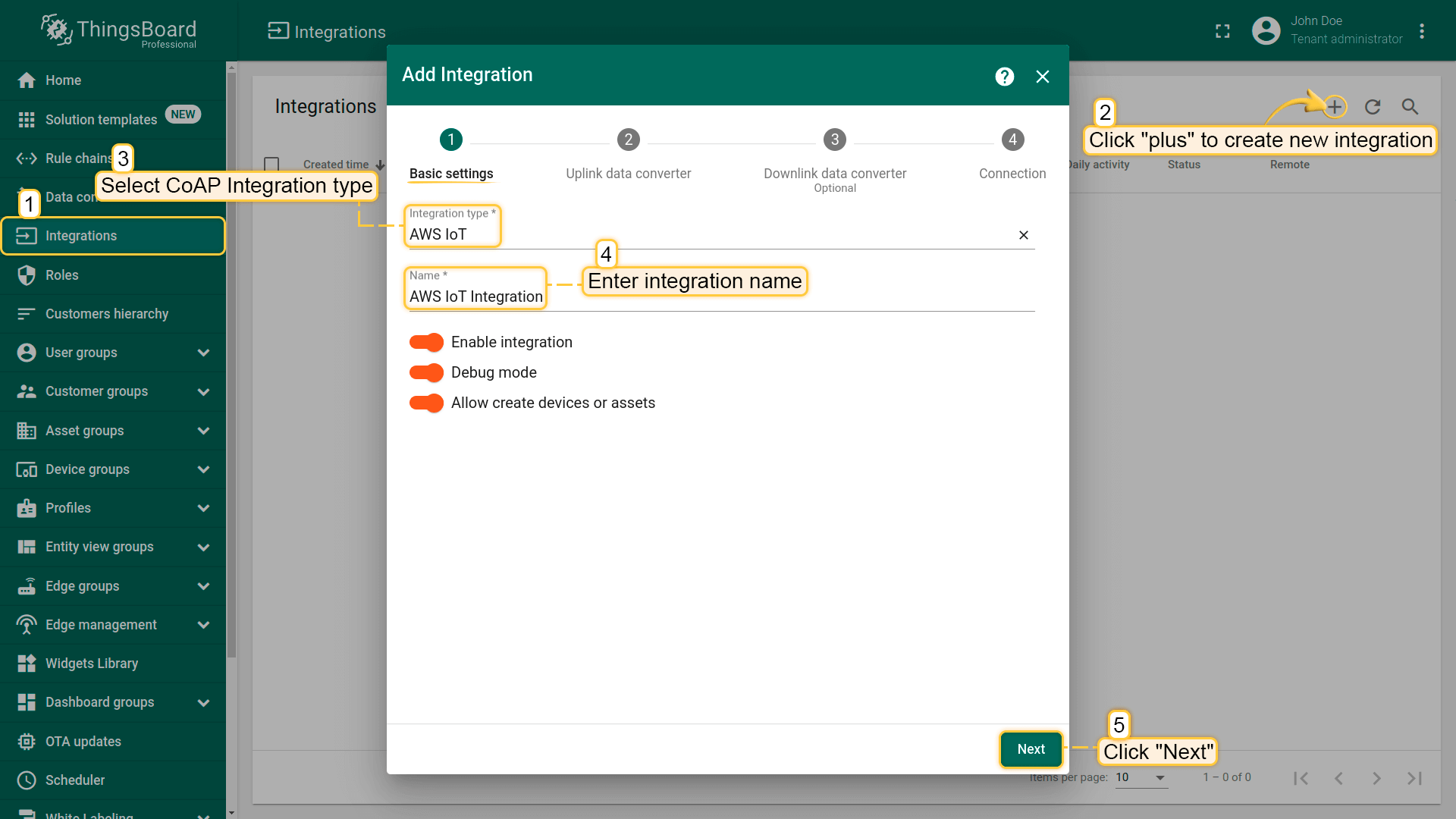

进入Integrations页面，点击Add new integration按钮。将其命名为“AWS IoT Integration”，选择类型为AWS IoT。

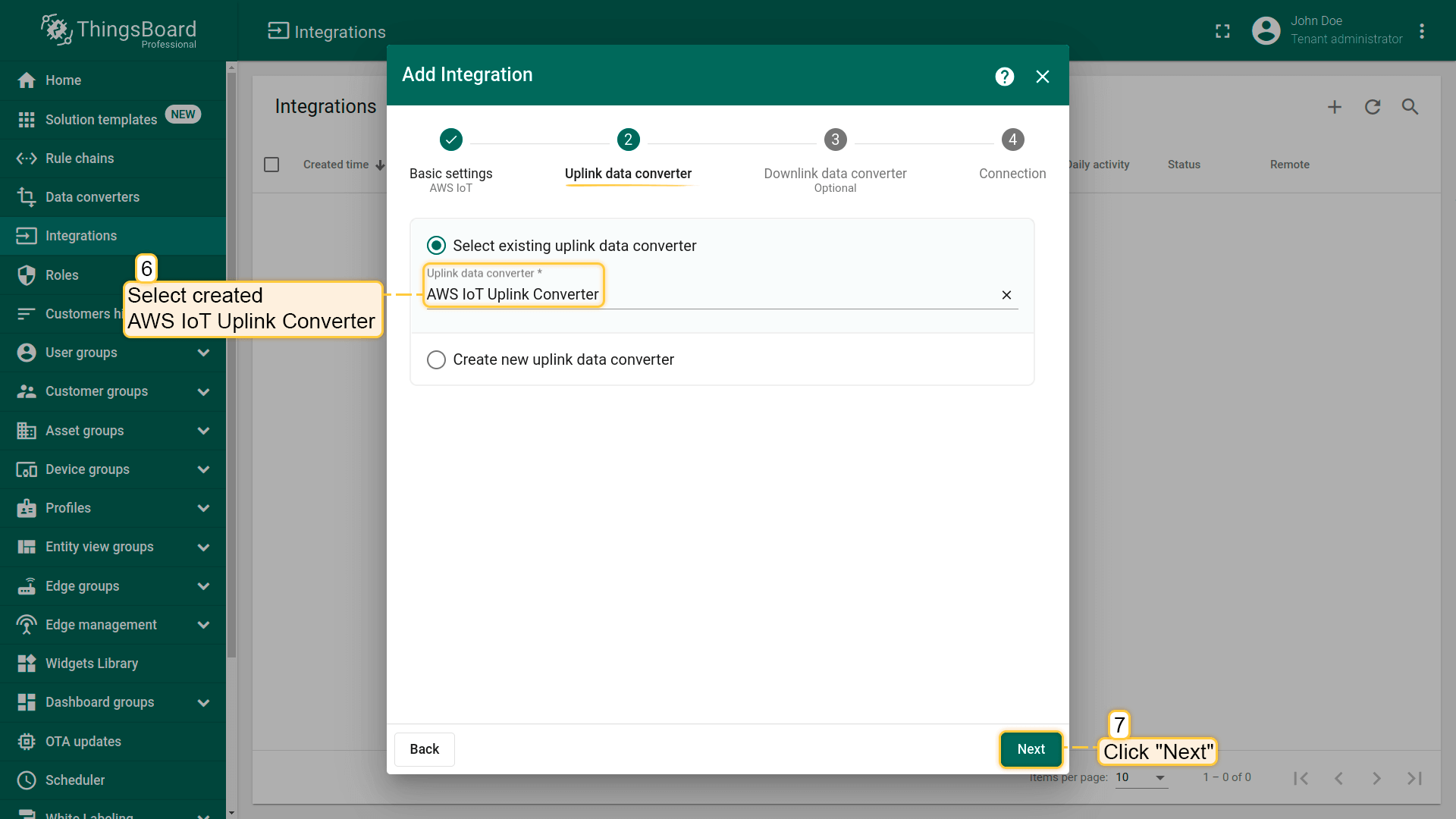

下一步是添加刚刚创建的Uplink转换器。

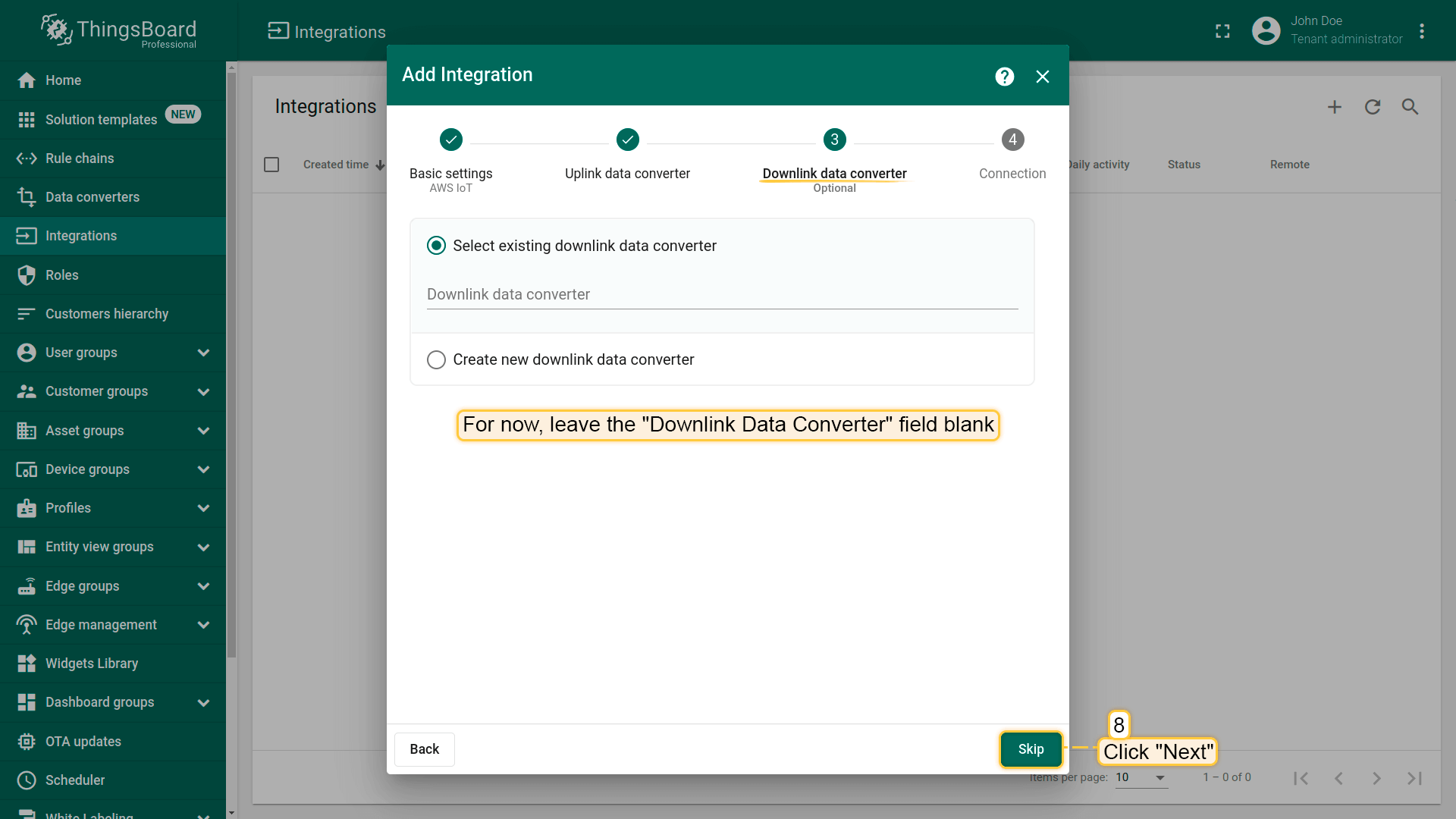

目前先将”Downlink data converter”字段留空。

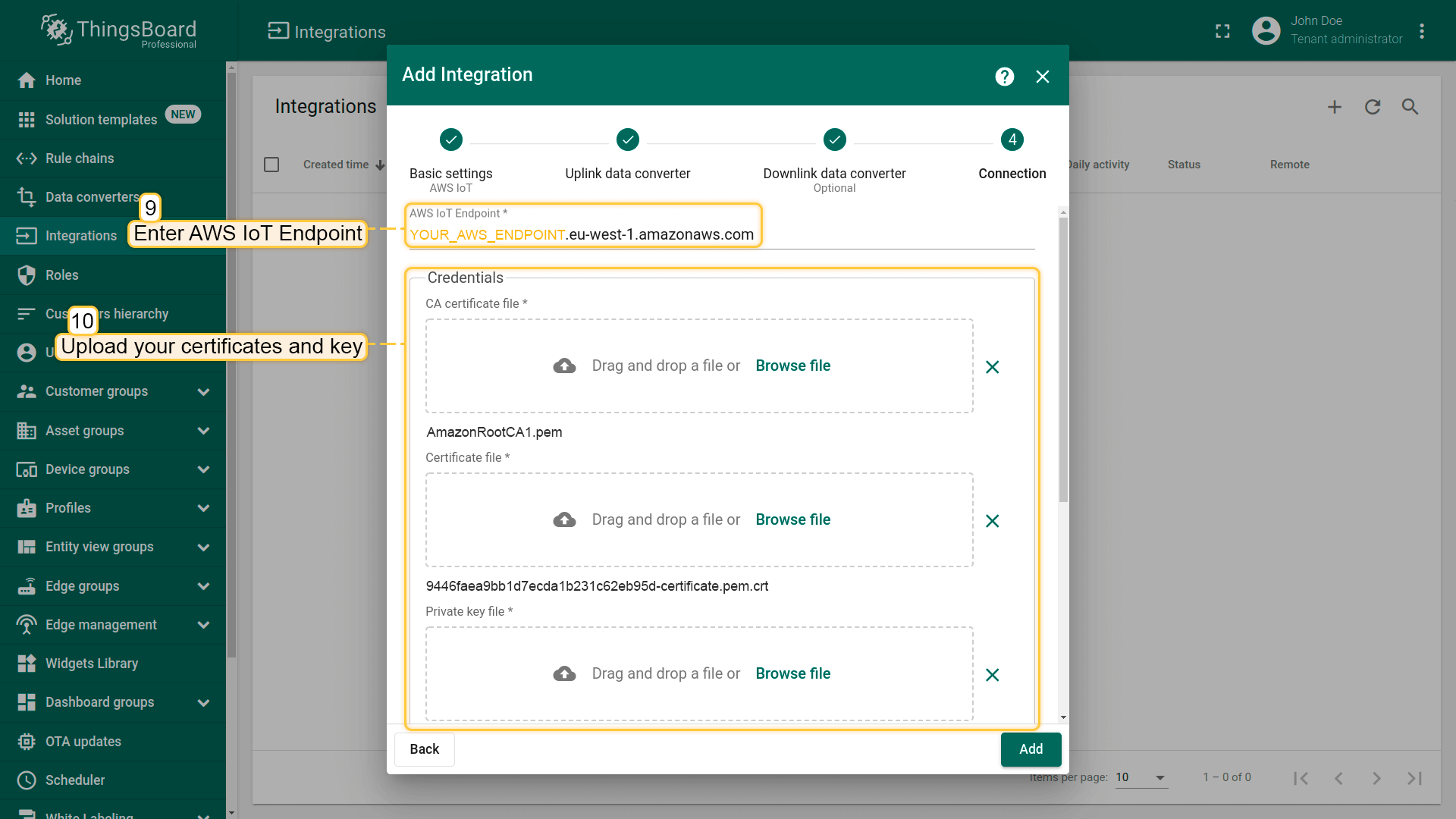

输入AWS IoT Endpoint。您可以在AWS账户中，进入Settings - Device data endpoint找到该地址。

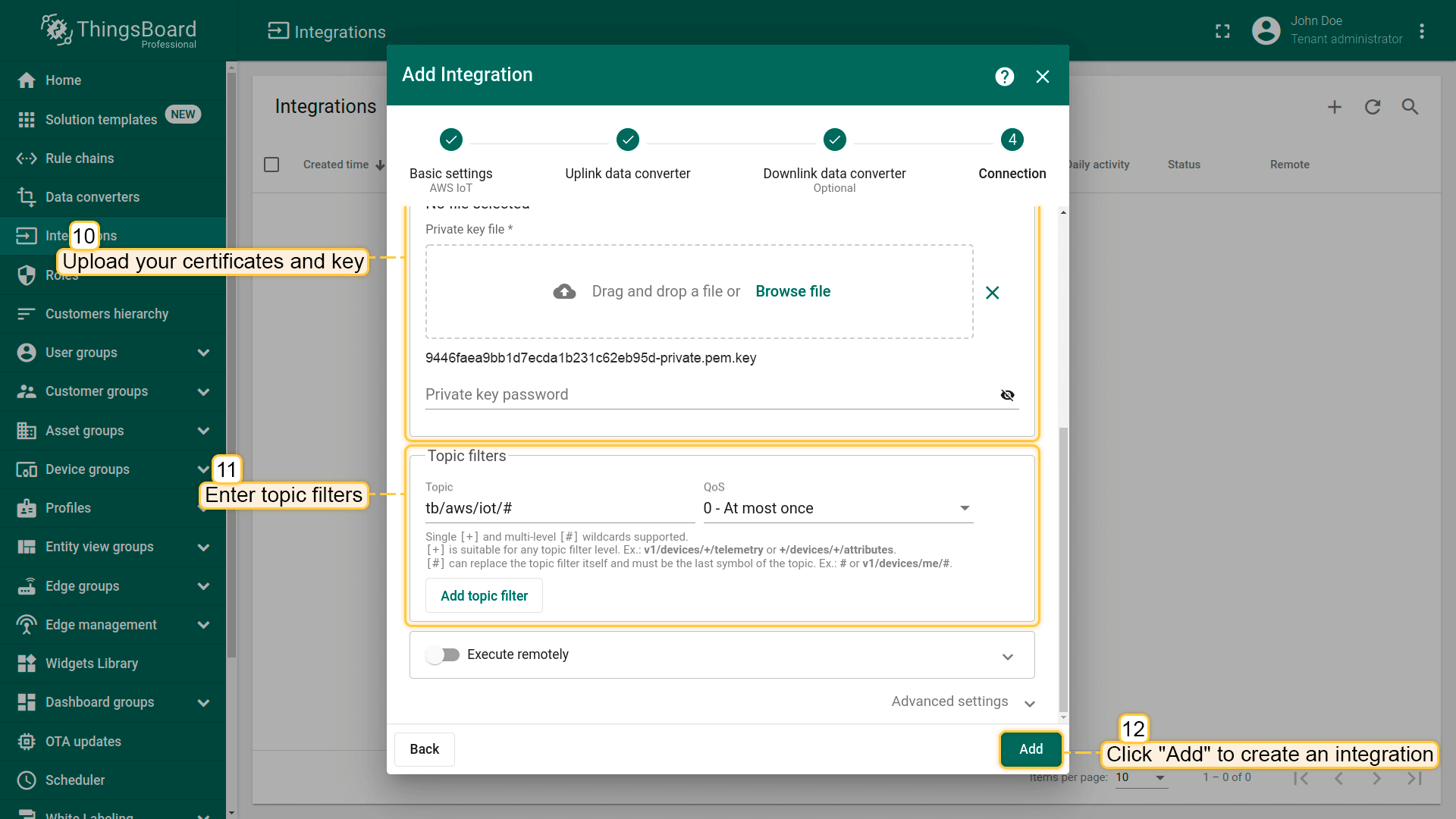

下载之前生成的证书和密钥。

添加Topic Filter tb/aws/iot/#。您还可以选择QoS级别，默认使用QoS level 0（最多一次）。
点击Add创建集成。

发送上行消息(Send Uplink message)

要发送测试消息，请使用AWS IoT的MQTT test client功能。在主菜单中进入MQTT test client，然后选择Publish to a topic选项卡。

主题示例：

tb/aws/iot/sensors/freezer-432

消息负载示例：

{
    "val0": "loaded",
    "val1": -18,
    "val2": 1785,
    "val3": 548
}

要检查消息是否已到达AWS IoT集成，请打开集成的事件(Events)选项卡。

高级用法：创建下行数据转换器(Create Downlink Converter)

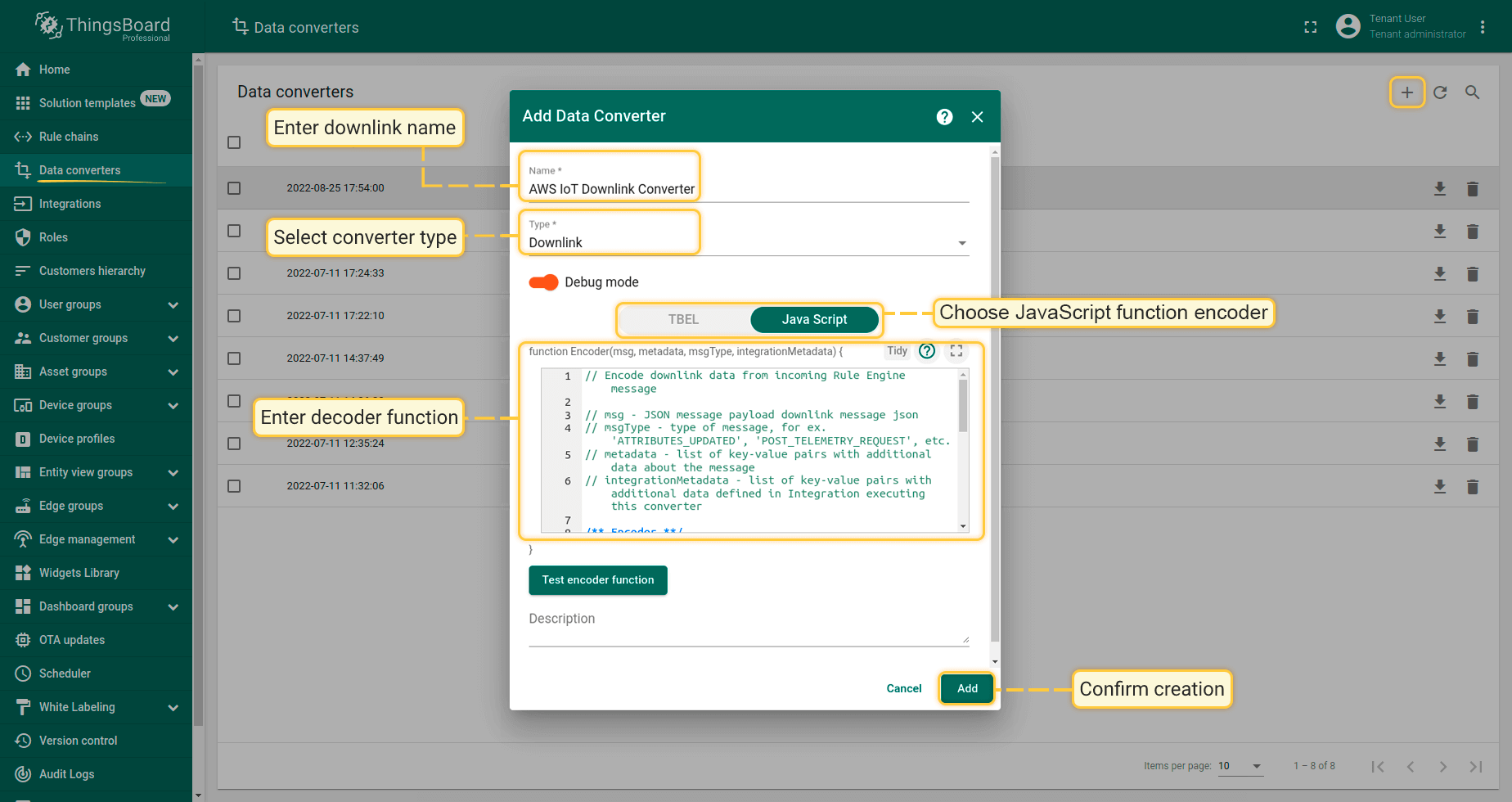

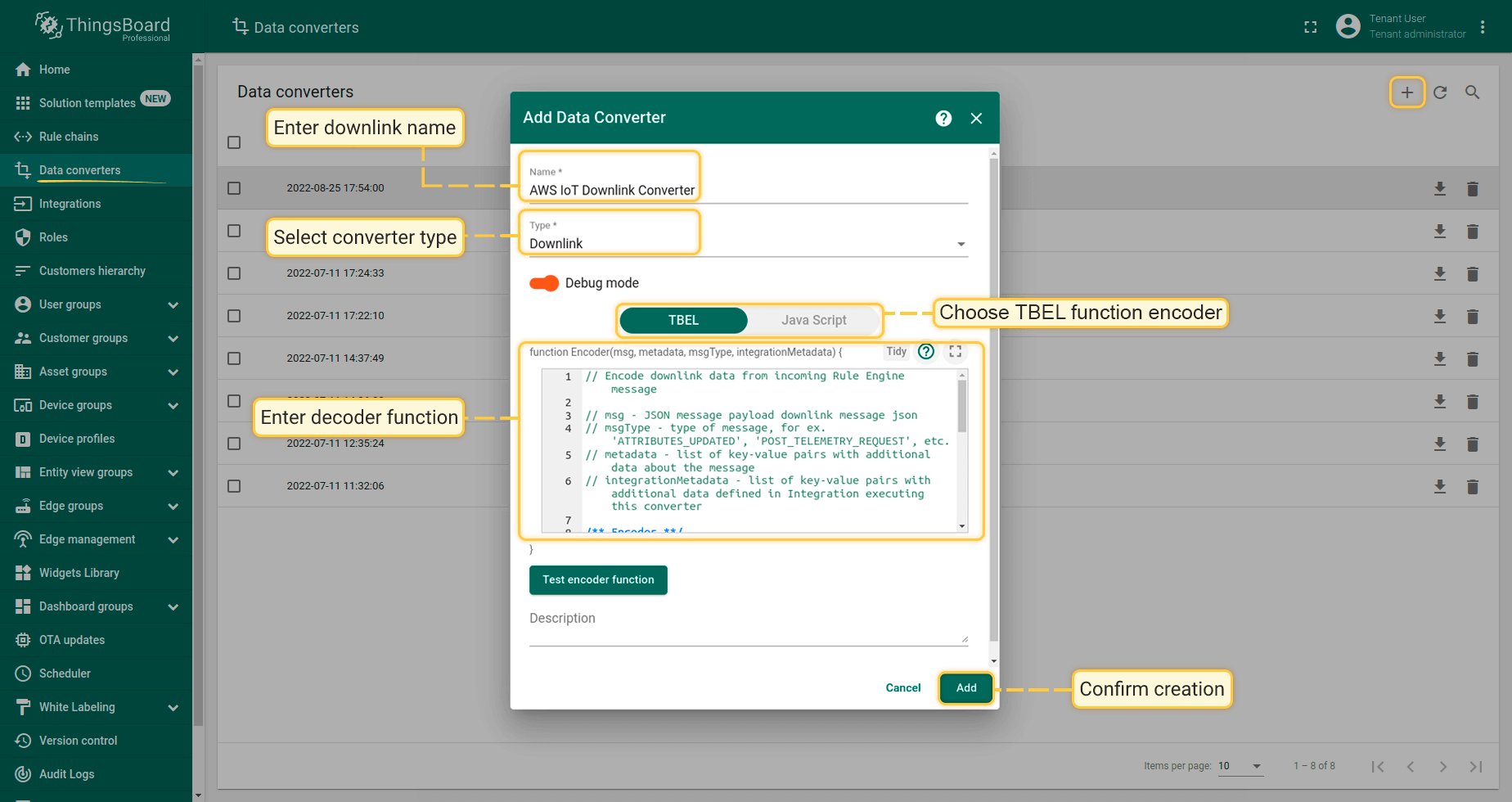

下面通过一个简单示例来测试连接并发送消息。首先需要创建一个下行数据转换器(Downlink Data converter)，然后在AWS IoT集成中设置该转换器和主题。

可使用 TBEL（TBEL）或 JavaScript 开发用户自定义函数。建议使用 TBEL，其在ThingsBoard 中的执行效率远高于 JS。

TBELRecommended

JavaScript

下行转换器示例：

// 从传入规则引擎消息编码下行数据

// msg - 下行消息 JSON 负载
// msgType - 消息类型，例如 'ATTRIBUTES_UPDATED'、'POST_TELEMETRY_REQUEST' 等
// metadata - 包含消息附加数据的键值对列表
// integrationMetadata - 包含执行此转换器的集成中定义的附加数据的键值对列表

/** 编码器 **/
var data = {};

// 处理来自传入消息和元数据的数据
data.v0 = msg.state;
data.m0 = "att_upd_success";
data.devSerialNumber = metadata['ss_serialNumber'];

// 包含编码下行负载的结果对象
var result = {
    // 下行数据内容类型：JSON、TEXT 或 BINARY（base64 格式）
    contentType: "JSON",
    // 下行数据
    data: JSON.stringify(data),
    // 以键/值格式呈现的可选元数据对象
    metadata: {
            type: "sensors/device/upload"
    }
};
return result;

下行转换器示例：

// 从传入规则引擎消息编码下行数据

// msg - 下行消息 JSON 负载
// msgType - 消息类型，例如 'ATTRIBUTES_UPDATED'、'POST_TELEMETRY_REQUEST' 等
// metadata - 包含消息附加数据的键值对列表
// integrationMetadata - 包含执行此转换器的集成中定义的附加数据的键值对列表

/** 编码器 **/
var data = {};

// 处理来自传入消息和元数据的数据
data.v0 = msg.state;
data.m0 = "att_upd_success";
data.devSerialNumber = metadata['ss_serialNumber'];

// 包含编码下行负载的结果对象
var result = {
    // 下行数据内容类型：JSON、TEXT 或 BINARY（base64 格式）
    contentType: "JSON",
    // 下行数据
    data: JSON.stringify(data),
    // 以键/值格式呈现的可选元数据对象
    metadata: {
            type: "sensors/device/upload"
    }
};
return result;

接下来，配置通过AWS IoT下行集成发送消息的条件。为此，您需要打开设备使用的规则链（在本例中为默认的Root Rule Chain），然后添加一个integration downlink node，并将链接条件设置为Attributes Updated。

要订阅主题以接收来自ThingsBoard的消息，请使用AWS MQTT test client。

现在您可以更新设备属性。打开Device，进入Attributes选项卡，选择Shared Attributes，然后选择任意属性或添加新属性进行更新。

您可以在AWS中订阅主题的页面上查看结果：

视频教程

请观看下方视频教程，了解如何逐步设置AWS IoT集成（界面已过时，仅供参考）。
