概述

在ThingsBoard中，设备属性 是与设备关联的键值对，用于存储配置项、元数据及其他相关信息。

订阅设备属性使客户端能够在这些属性变更时收到更新。订阅方法因属性类型和使用的通信协议而异。

属性分为三种类型：

Server-side Attributes（服务器端属性）： 仅由服务器设置和使用，可通过用户界面（UI）或REST API配置。
Shared Attributes（共享属性）： 设备可订阅更新以在服务器修改时接收实时通知。可通过UI或REST API配置。
Client-side Attributes（客户端属性）： 由设备设置并存储在服务器上。只能通过UI或REST API读取。

更多说明与示例，请参阅ThingsBoard文档Working with IoT Device Attributes。

以下指南说明设备如何经由 ThingsBoard Edge 与 ThingsBoard Cloud 进行实时双向通信。

前置条件

ThingsBoard Cloud 或本地托管 Server。
已安装 ThingsBoard Edge 且具备网络访问。
可通过MQTT、HTTP或CoAP连接到 ThingsBoard Edge 的 Device。

步骤1. 为Edge配置规则链

要自动将消息（数据或属性）从设备路由到 ThingsBoard Cloud，请为 ThingsBoard Edge 配置规则链：

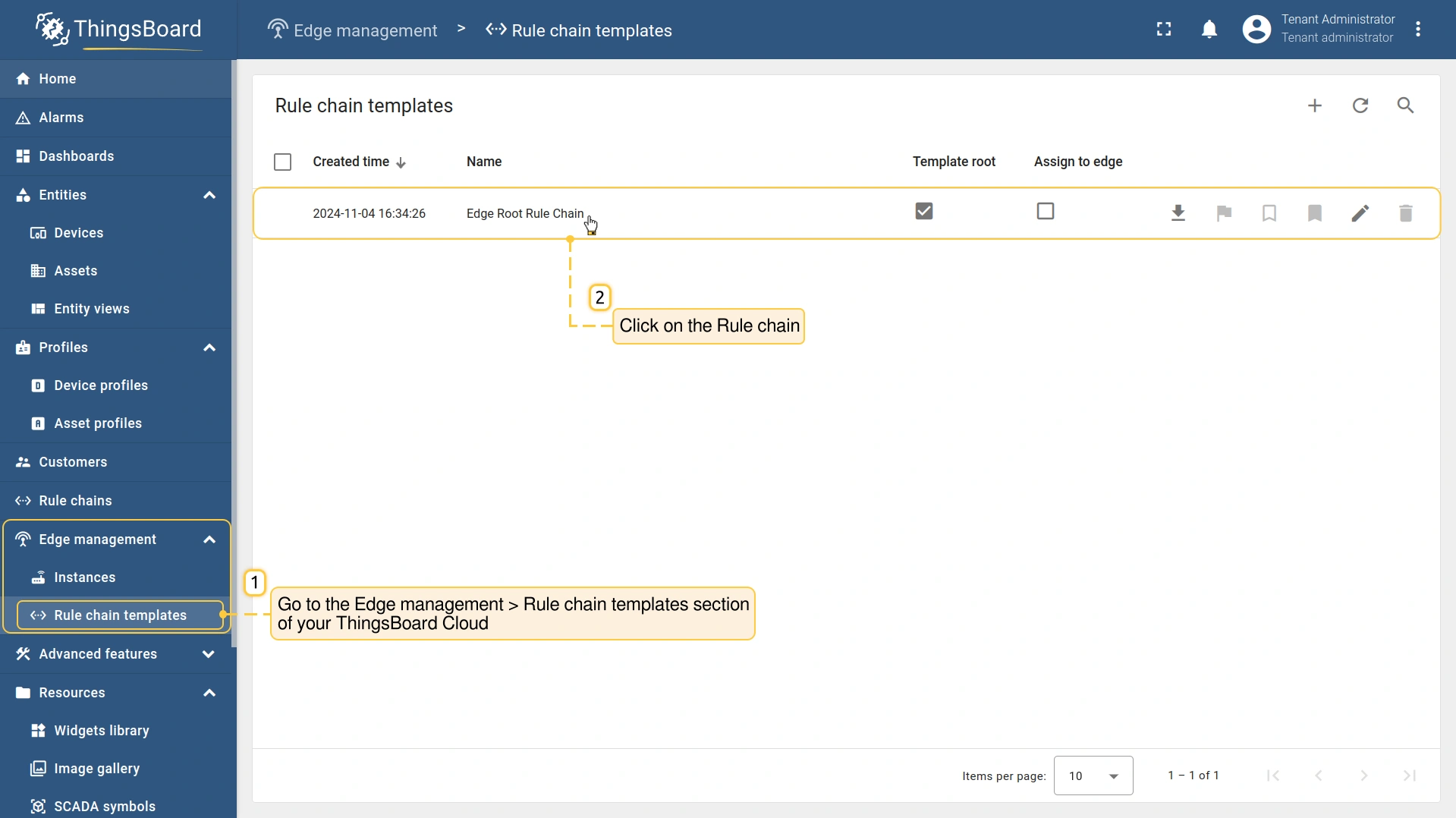

登录ThingsBoard Cloud，进入Edge管理 > 规则链模板区域，点击分配给Edge实例的规则链。
- 若使用Edge 4.0或更高版本，请在Edge实例中进入规则链区域。要编辑规则链，点击相应的规则链。

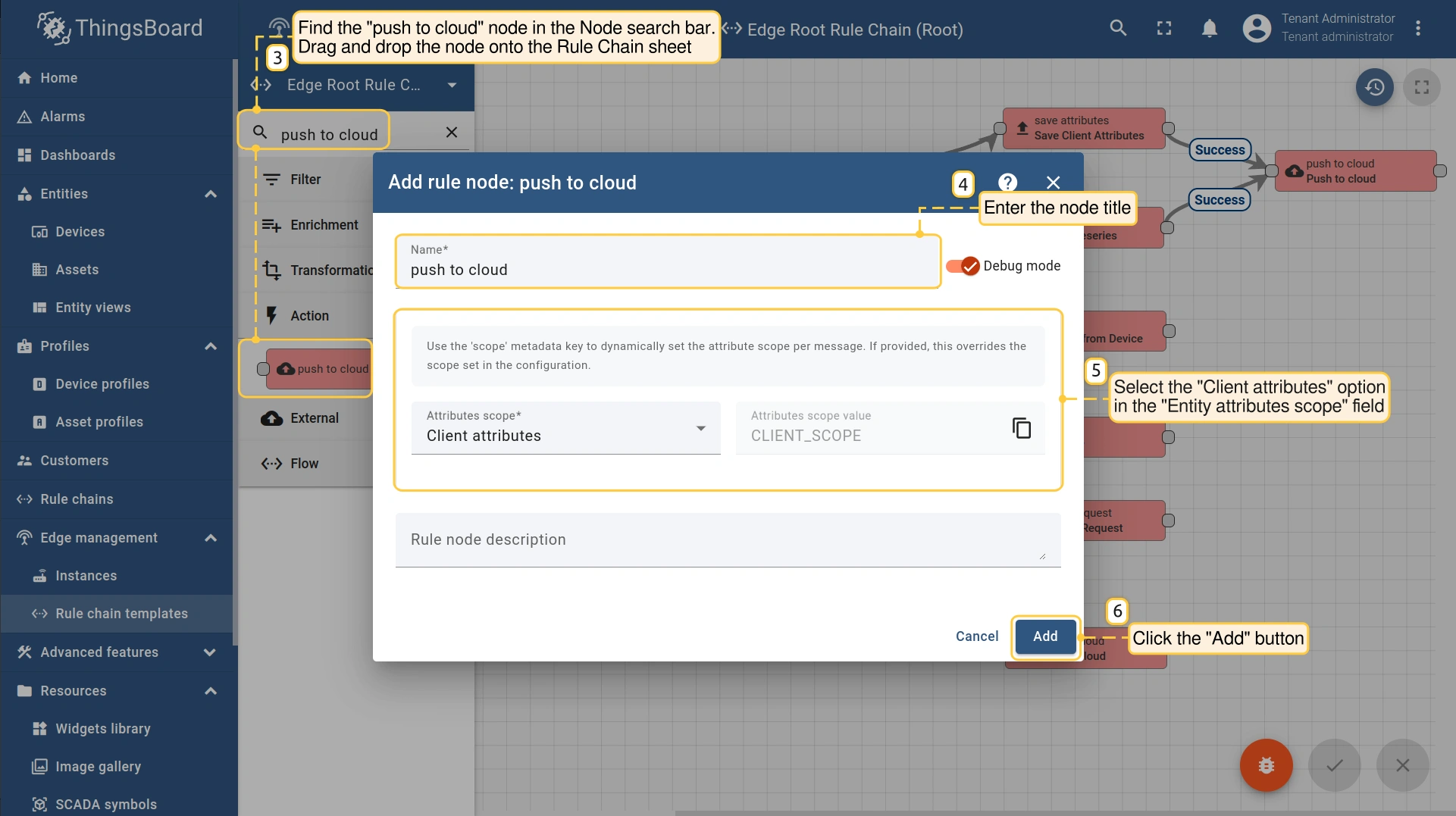

在规则链编辑页面的节点搜索栏中找到"push to cloud"节点。该节点将消息从Edge推送到云端。将节点拖放到规则链画布上。然后在"添加规则节点"弹出窗口中输入节点标题，在"实体属性范围"框中选择"Client attributes"选项。点击"添加"按钮继续。

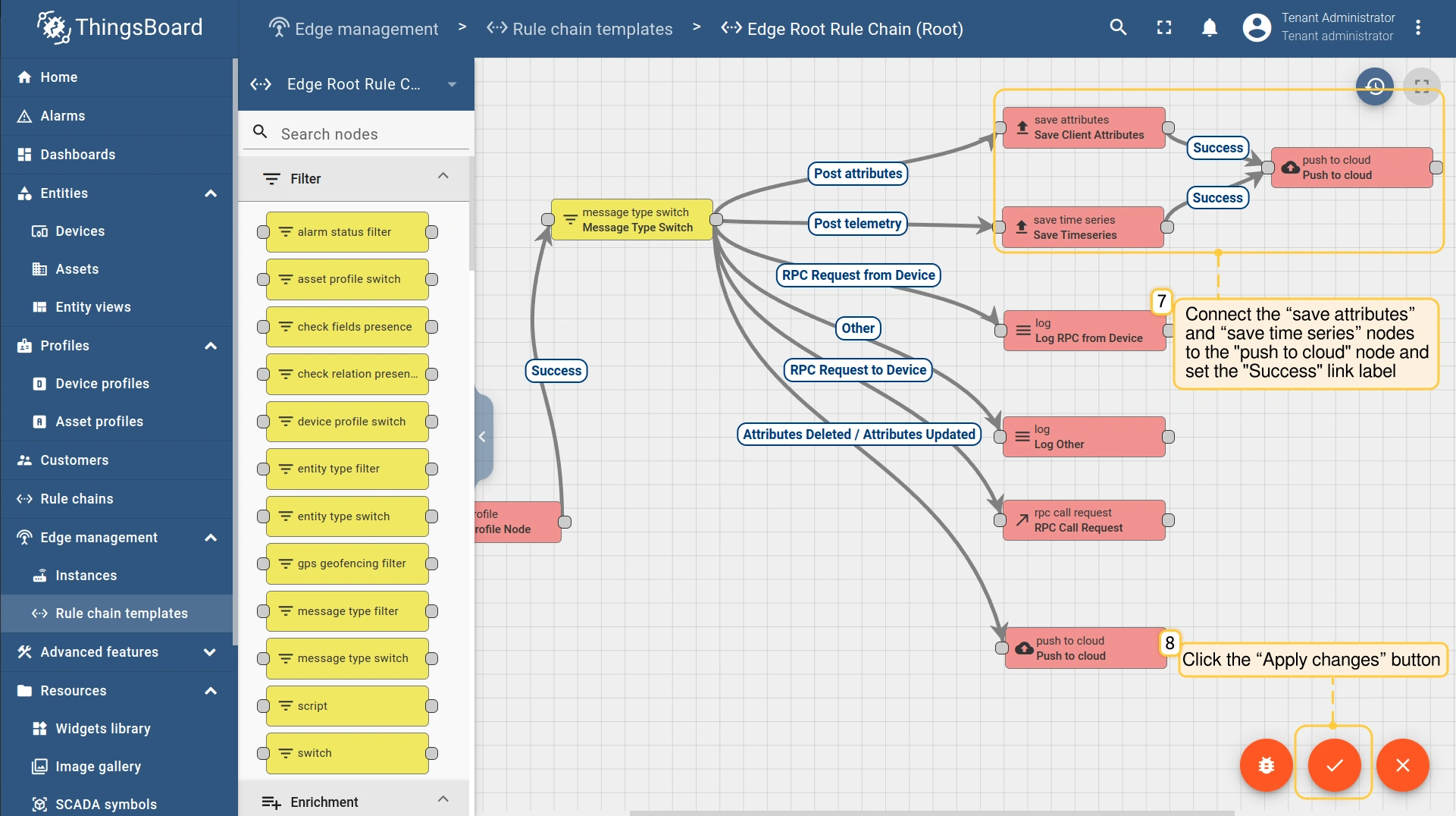

将"save attributes"和"save time series"节点连接到"push to cloud"节点，并设置"Success"链接标签。点击规则链画布上的"Apply changes"按钮。

步骤2. 为Cloud配置规则链

要将某些属性更新消息发回Edge，请修改Cloud的root规则链。属性更新消息到达Edge后，您应在设备上看到该消息。

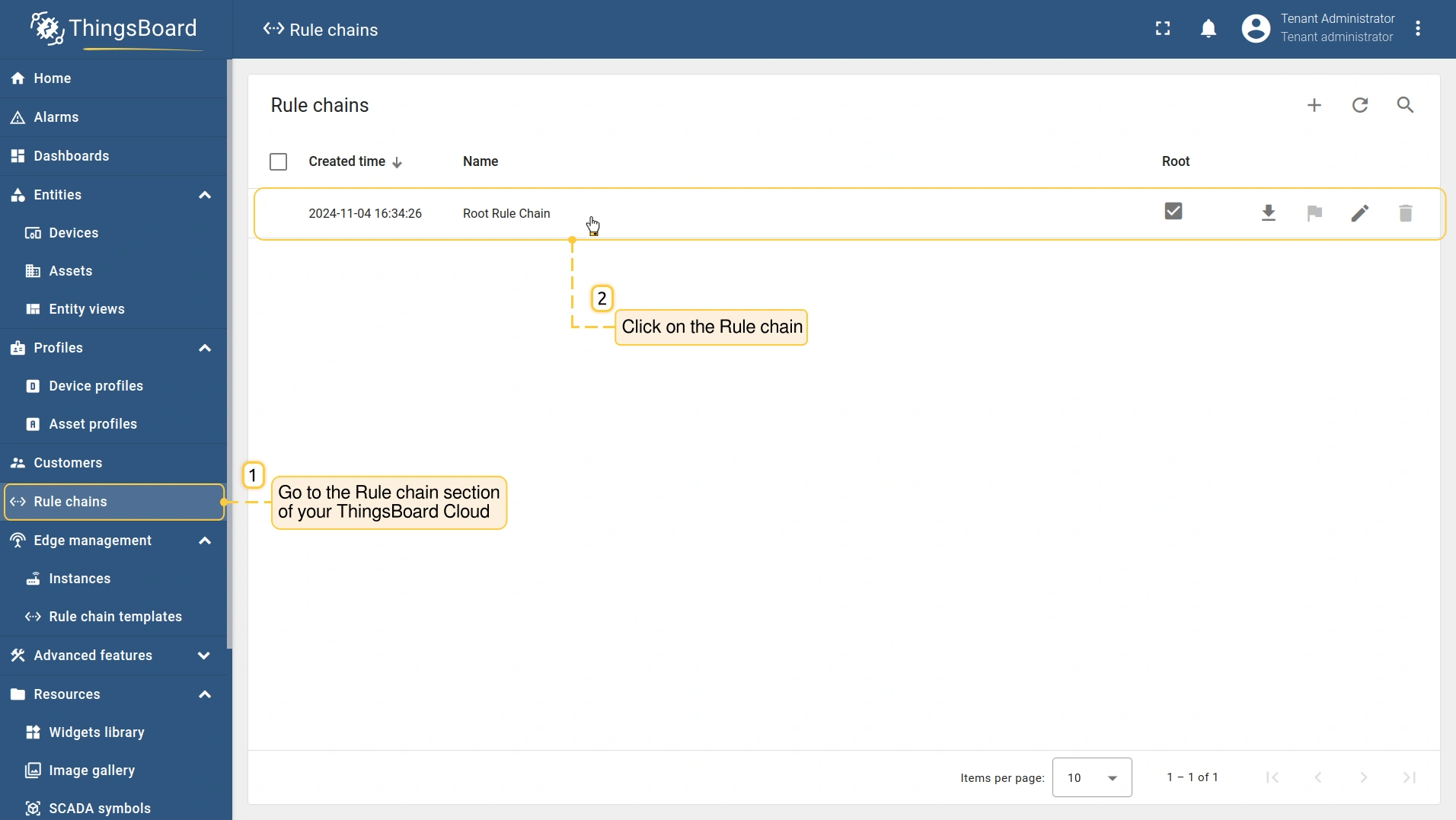

进入规则链区域以修改规则链。

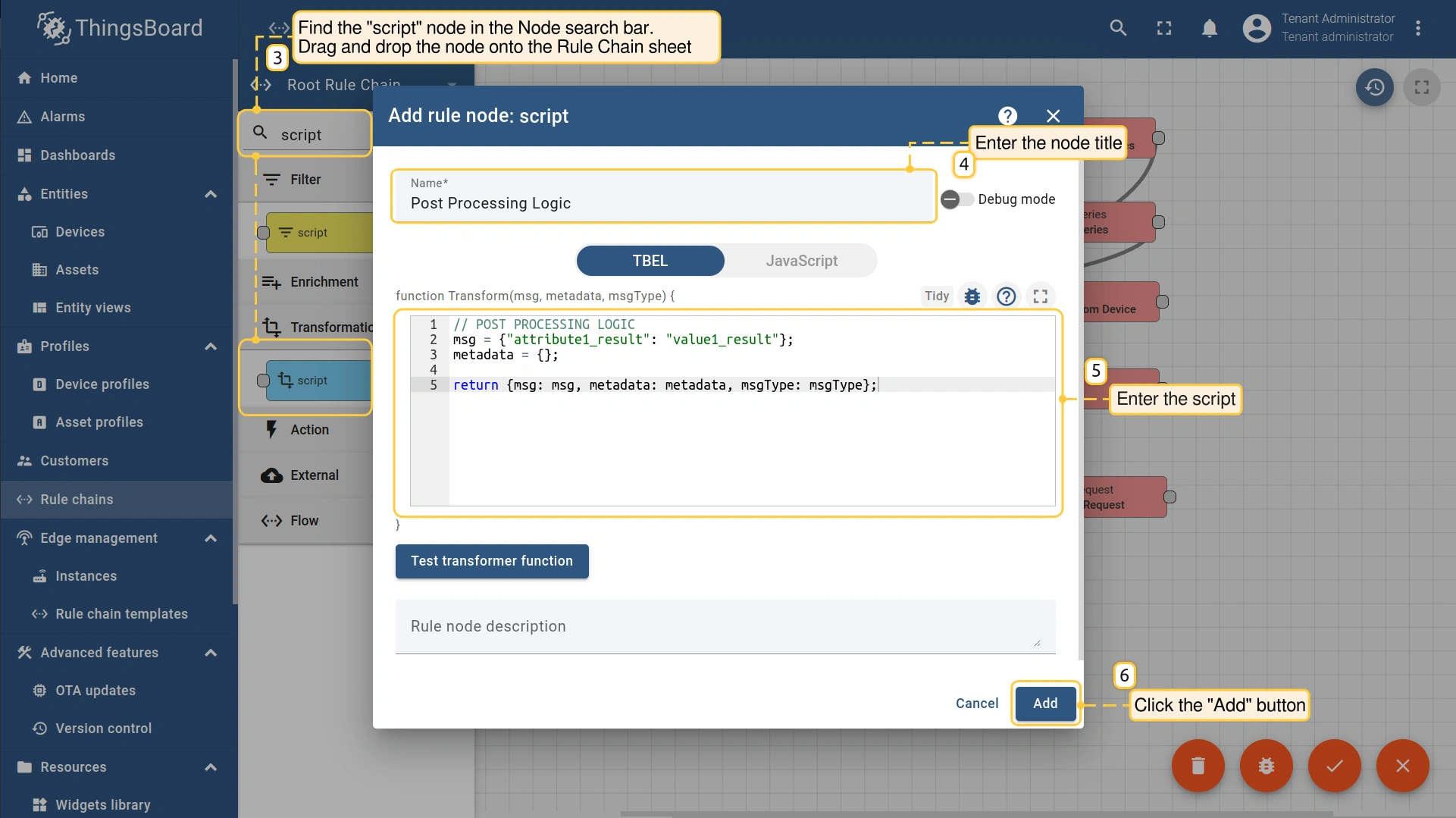

在规则链编辑页面的节点搜索栏中找到"script"节点。该节点允许使用JavaScript修改消息载荷、元数据或消息类型。将节点拖放到规则链画布上。然后在"添加规则节点：script"弹出窗口中输入节点标题及下方脚本。点击"添加"按钮继续。

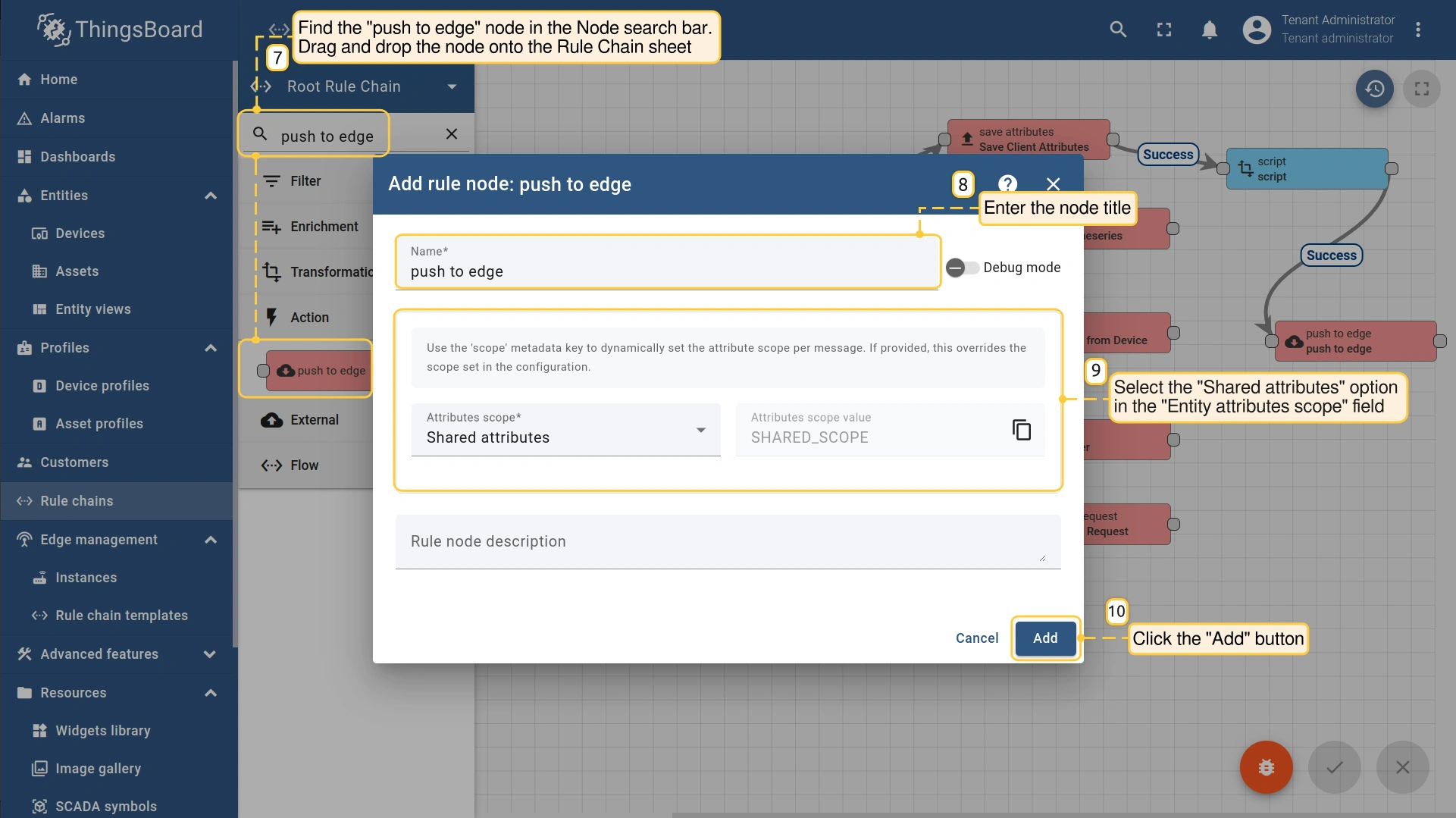

在规则链编辑页面的节点搜索栏中找到"push to edge"节点。该节点将消息从云端推送到Edge。将节点拖放到规则链画布上。然后在"添加规则节点"弹出窗口中输入节点标题，在"实体属性范围"框中选择"Shared attributes"选项。点击"添加"按钮继续。
将"save attributes"和"save time series"节点连接到"push to edge"节点，并设置"Success"链接标签。点击规则链画布上的"Apply changes"按钮。

要重写并返回接收到的数据到Edge，请在 “script” 节点中添加以下脚本：

// POST PROCESSING LOGIC
msg = {"attribute1_result": "value1_result"};
metadata = {};

return {msg: msg, metadata: metadata, msgType: msgType};

步骤3. 订阅设备属性变更并发布设备属性消息

设备属性变更 的订阅及随后 设备属性消息 的发布流程取决于使用的协议。以下是物联网应用中遥测和属性更新的常用协议：

MQTT

HTTP

CoAP

MQTT 是一种轻量级协议，常用于 IoT 通信。

要与 ThingsBoard Edge 通过 MQTT 通信，建议安装 MQTT Broker。这样设备即可发布遥测或属性消息，并订阅属性更新主题。

订阅共享设备属性变更

要订阅共享设备属性变更，发送 SUBSCRIBE 消息：

mosquitto_sub -d -h$THINGSBOARD_HOST_NAME-t "v1/devices/me/attributes" -u "$ACCESS_TOKEN"

v1/devices/me/attributes ThingsBoard Edge 上的主题，用于设备监听来自云端与其属性相关的任何更新。
将 $THINGSBOARD_HOST_NAME 替换为 ThingsBoard Edge 实例的实际主机名或 IP 地址。

将 $ACCESS_TOKEN 替换为设备的实际访问令牌。要查找设备访问令牌，请进入 实体 > 设备 部分并点击该设备。在 「设备详情」 页面，点击 「复制访问令牌」 按钮即可复制令牌。

发布时序数据或属性消息

要向 ThingsBoard Edge 发布客户端设备属性，发送 PUBLISH 消息。

可发布遥测数据：

mosquitto_pub -d -h$THINGSBOARD_HOST_NAME-t "v1/devices/me/attributes" -u "$ACCESS_TOKEN" -m "{"attribute1": "value1", "attribute2": true}"

v1/devices/me/attributes 遥测数据发布到的主题。
$THINGSBOARD_HOST_NAME ThingsBoard Edge 实例的实际主机名或 IP 地址
$ACCESS_TOKEN 设备的实际访问令牌
{“attribute1”: “value1”, “attribute2”: true} 遥测数据

也可使用 new-attributes-values.json 文件中的数据发布客户端属性更新：

mosquitto_pub -d -h$THINGSBOARD_HOST_NAME-t "v1/devices/me/attributes" -u "$ACCESS_TOKEN" -f "new-attributes-values.json"

HTTP 是一种通用网络协议，可用于 IoT 应用。HTTP 协议基于 TCP，采用请求-响应模型。

订阅共享设备属性变更

要订阅共享设备属性的变更，向以下 URL 发送 GET 请求，可带可选参数 timeout：

http(s)://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes/updates

/attributes/updates 用于获取设备属性更新的端点。
将 $THINGSBOARD_HOST_NAME 替换为 ThingsBoard Edge 实例的实际主机名或 IP 地址。

将 $ACCESS_TOKEN 替换为设备的实际访问令牌。要查找设备访问令牌，请进入 实体 > 设备 部分并点击该设备。在 「设备详情」 页面，点击 「复制访问令牌」 按钮即可复制令牌。

执行命令：

curl -v -X GET http(s)://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes/updates?timeout=20000

timeout=20000 服务器将保持连接 20 秒。若在此超时时间内设备的 shared attribute（共享属性）被更新，服务器将立即返回更新结果。

发布时序数据或属性消息

要向 ThingsBoard Edge 发布客户端设备属性，向以下 URL 发送 POST 请求：

http(s)://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes

$THINGSBOARD_HOST_NAME 为 ThingsBoard Edge 实例的实际主机名或 IP 地址
$ACCESS_TOKEN 为设备的实际访问令牌

发布客户端属性更新：

curl -v -X POST --data "{"attribute1": "value1", "attribute2":true, "attribute3": 43.0}" https:/$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes --header "Content-Type:application/json"

也可使用 new-attributes-values.json 文件中的数据发布客户端属性更新：

curl -v -X POST -d @new-attributes-values.json https://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes --header "Content-Type:application/json"

CoAP 是一种适用于受限设备的轻量级 IoT 协议。CoAP 基于 UDP，但类似 HTTP，采用请求-响应模型。

订阅共享设备属性变更

要订阅共享设备属性变更，向以下 URL 发送 GET 请求：

coap://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes

将 $THINGSBOARD_HOST_NAME 替换为 ThingsBoard Edge 实例的实际主机名或 IP 地址。

将 $ACCESS_TOKEN 替换为设备的实际访问令牌。要查找设备访问令牌，请进入 实体 > 设备 部分并点击该设备。在 「设备详情」 页面，点击 「复制访问令牌」 按钮即可复制令牌。

执行命令：

coap get -o coap://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes

一旦共享属性被服务端组件（REST API 或规则链）更改，客户端将收到更新。

发布时序数据或属性消息

要向 ThingsBoard Edge 发布客户端设备属性，向以下 URL 发送 POST 请求：

coap://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes

$THINGSBOARD_HOST_NAME 为 ThingsBoard Edge 实例的实际主机名或 IP 地址
$ACCESS_TOKEN 为设备的实际访问令牌

使用 new-attributes-values.json 文件中的数据发布客户端属性更新：

cat new-attributes-values.json | coap post coap://$THINGSBOARD_HOST_NAME/api/v1/$ACCESS_TOKEN/attributes

步骤4. 确认结果

确认收到并推送的属性：

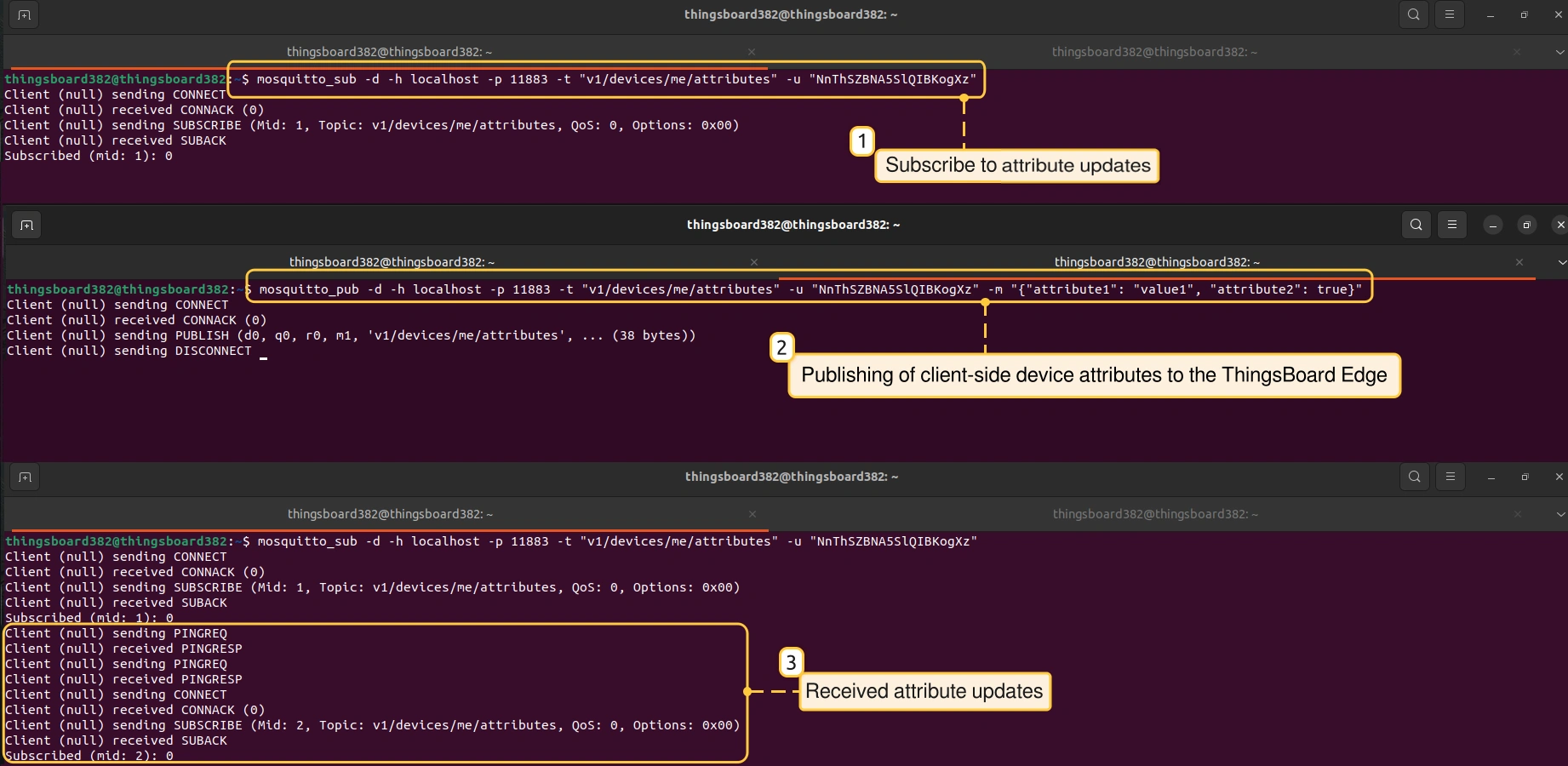

订阅属性更新后，属性变化时您将收到更新。我们以MQTT协议为例，新属性发布后收到了更新。

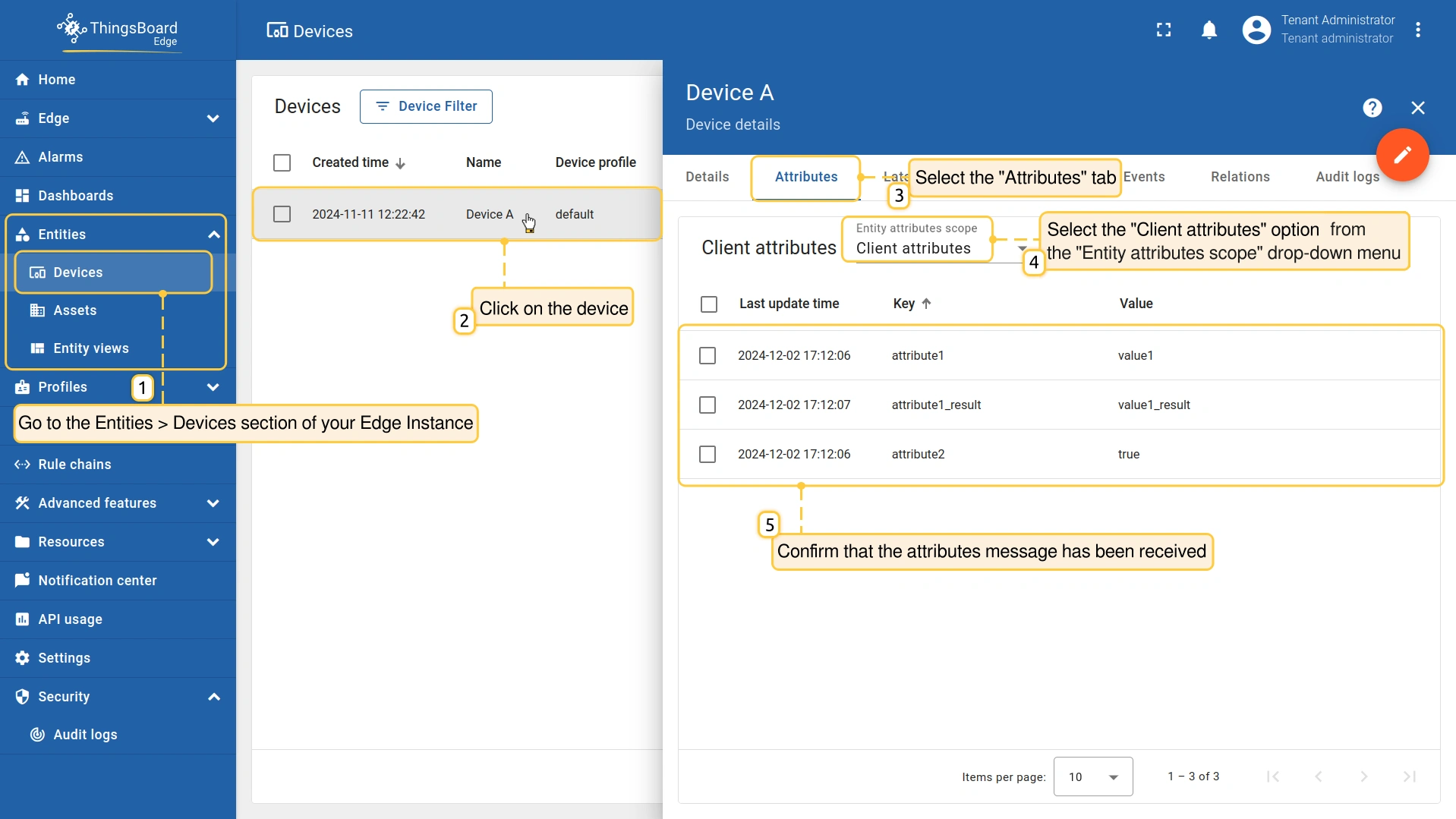

要确认客户端属性是否已接收，请进入Edge的实体 > 设备区域并点击设备。在"设备详情"页面，选择"Attributes"选项卡，在"实体属性范围"下拉菜单中选择"Client attributes"选项。

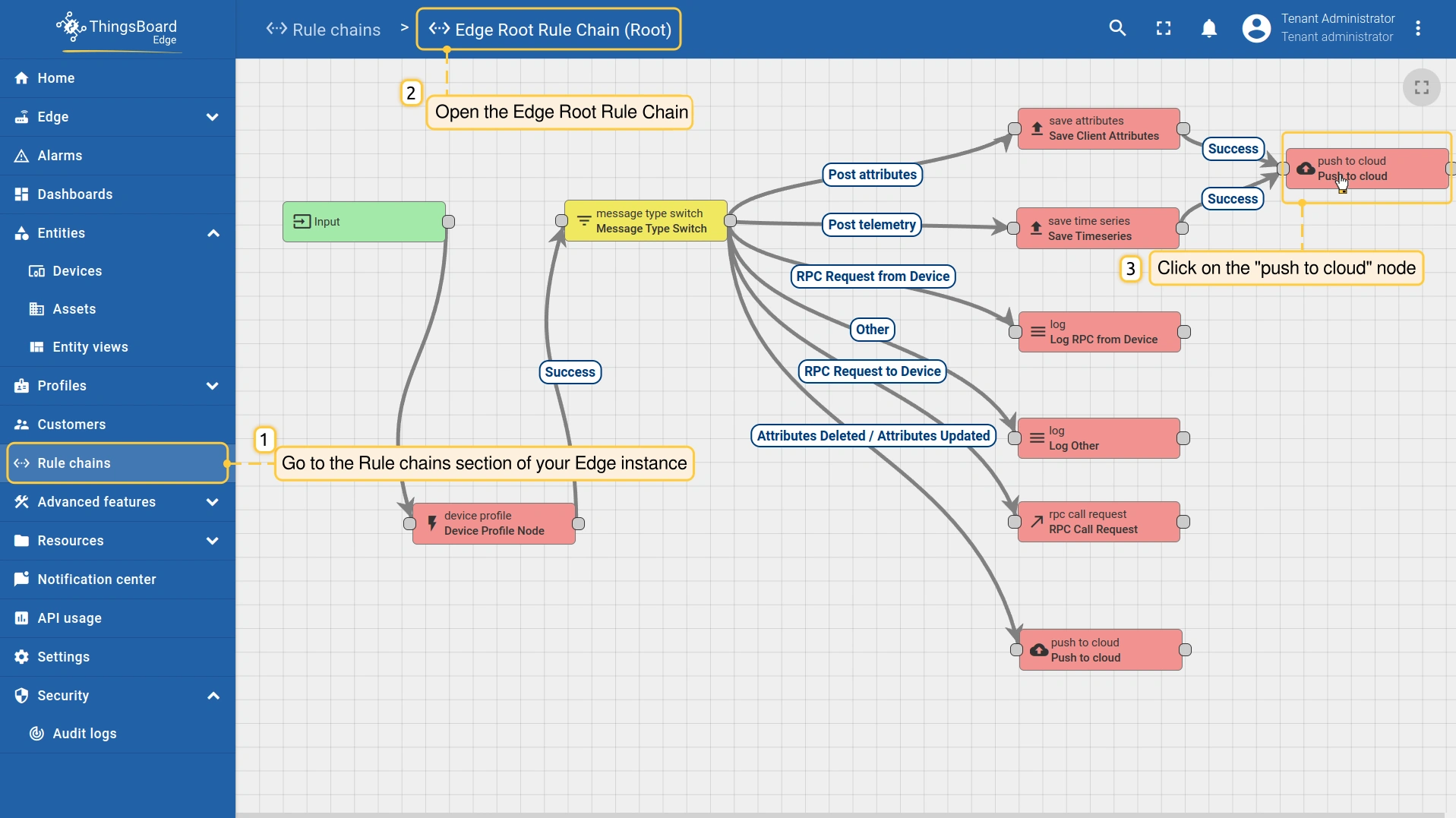

要确认属性消息是否已接收并推送到云端，请进入Edge实例的规则链区域，点击规则链。点击"push to cloud"节点。

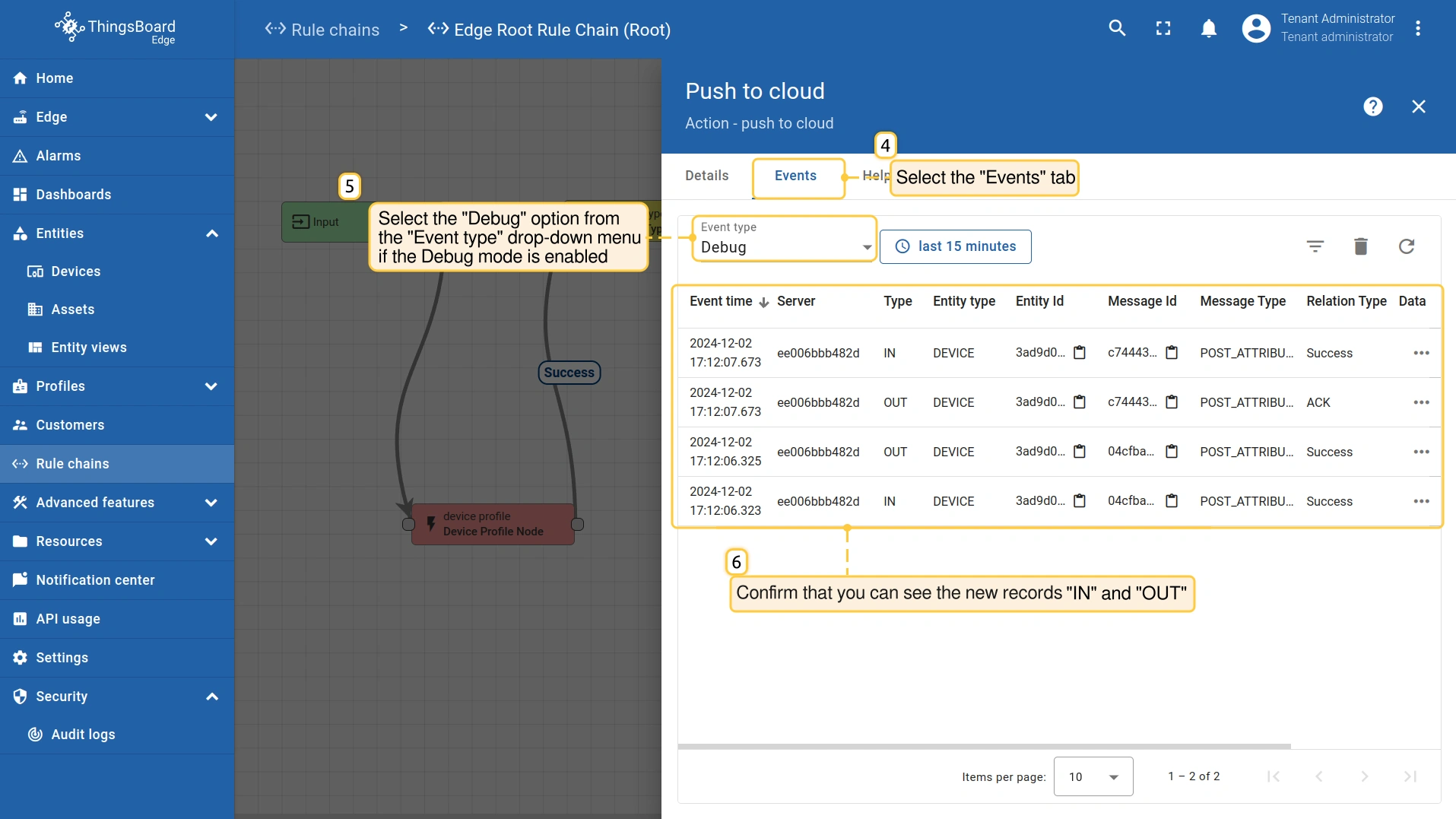

在"Push to cloud"页面，选择"Events"选项卡。若已启用调试模式，在"Event type"下拉菜单中选择"Debug"选项。您应能看到新记录 - "IN"和"OUT"，其中"IN"记录表示从设备接收的属性，"OUT"记录表示推送到云端的属性消息。

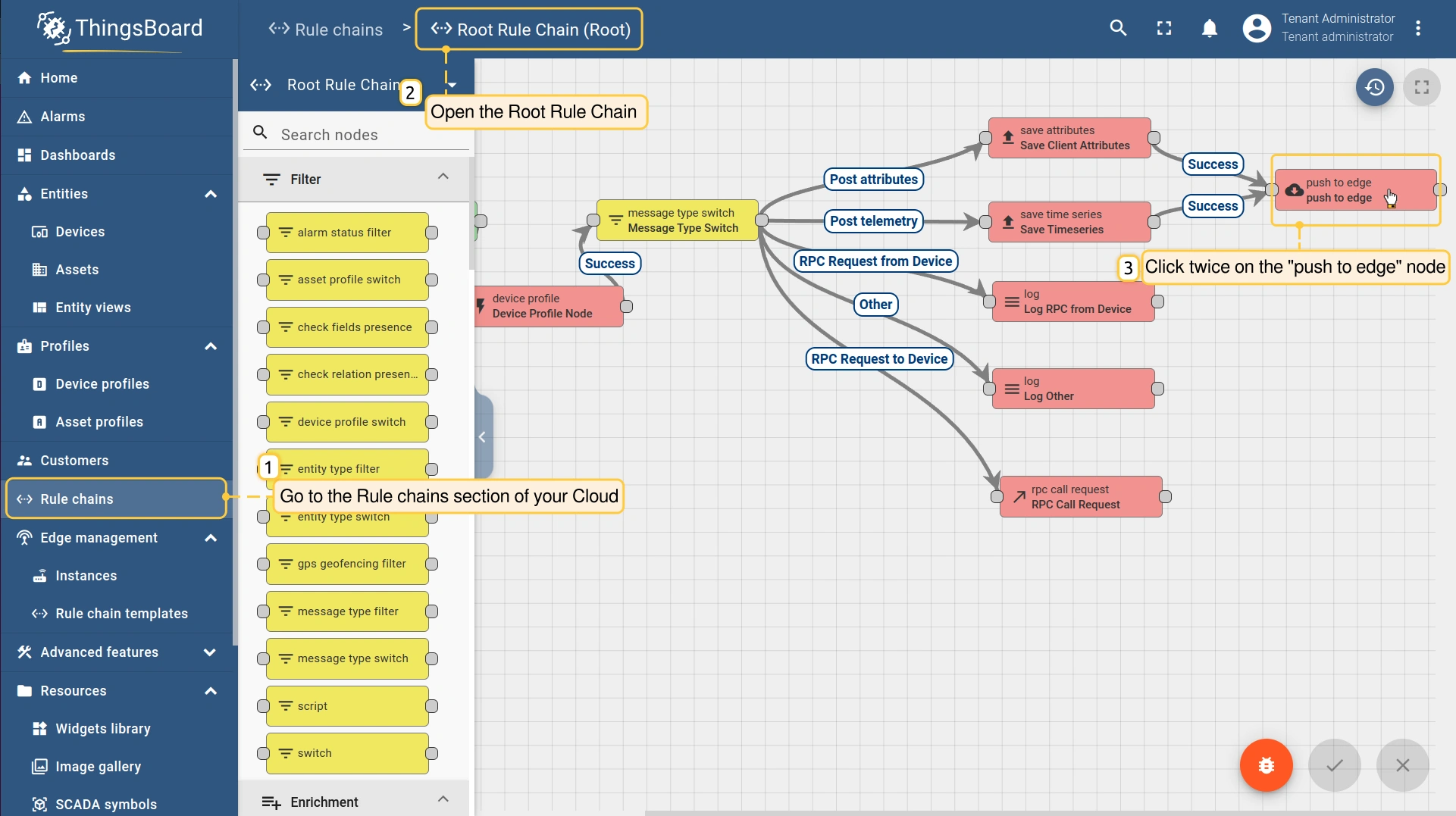

要确认云端的属性消息是否已接收并推送回Edge，请进入云端的规则链区域，点击规则链。双击"push to edge"节点。
在"Push to edge"页面，选择"Events"选项卡。若已启用调试模式，在"Event type"下拉菜单中选择"Debug"选项。您应能看到两条新记录 - "IN"和"OUT"，其中"IN"记录表示从Edge接收的属性，"OUT"记录表示推送回Edge的属性消息。
