SCADA 游泳池
SCADA 系统通常分为两类：传统型侧重于基础监测与控制，高性能型则强调简化界面、更快决策和提升运营效率。
SCADA（数据采集与监视控制）系统的主要优势在于能够实时监测生产过程并对偏差作出快速响应。ThingsBoard提供完善的工具，用于从PLC（可编程逻辑控制器）和RCU（远程控制单元）等SCADA组件收集、处理和可视化数据，实现与各类工业流程的无缝集成。

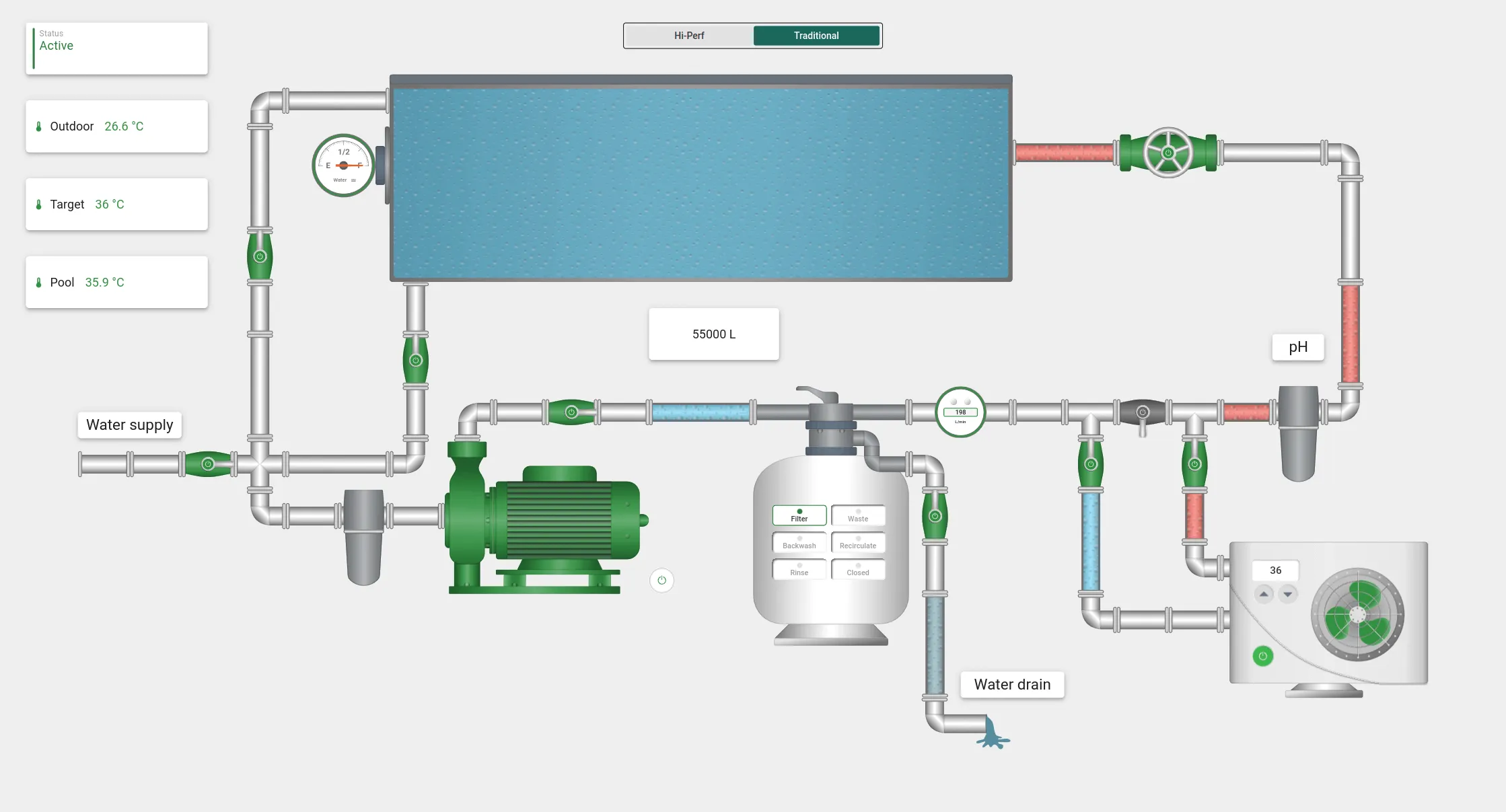

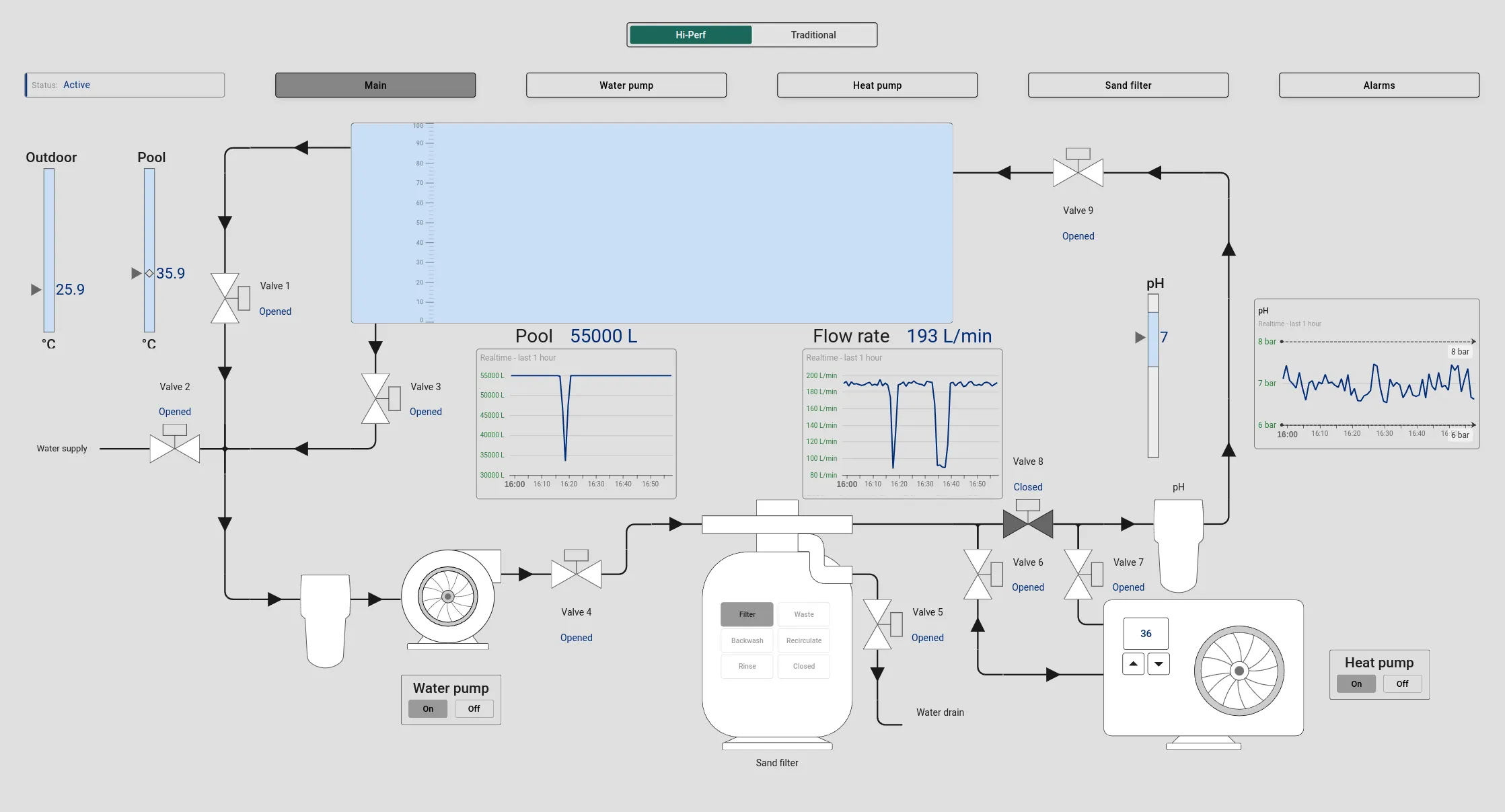

为展示ThingsBoard SCADA集成的灵活性，我们开发了游泳池管理系统模板。该方案展示如何利用阀门、电机、过滤器和储罐等SCADA符号构建简单而强大的过程控制系统。任何生产过程均可呈现在仪表板上，实现设备运行实时监测与告警及时检测。模板同时支持传统型和高性能型SCADA系统。
SCADA 概述
设计方式
彩色编码可视化（活动）
彩色编码可视化（非活动）
告警指示器（警告）
告警指示器（严重）
交互性
高性能
简化、极简设计，便于专注操作
白色元素
深灰色元素
黄色三角形（动态）
红色方形（动态）
不强调交互
传统
动态、视觉丰富、强调交互
绿色元素
深灰色元素
黄色（动态）
红色（动态）
完全交互式组件
高性能
传统
设计方式
彩色编码可视化（活动）
彩色编码可视化（非活动）
告警指示器（警告）
告警指示器（严重）
交互性
解决方案结构
PLCs 与 RTUs
借助 ThingsBoard 集成能力与 IoT Gateway，可将 SCADA 系统与 PLC、RTU 无缝连接。支持 Modbus、OPC-UA、BACnet 等主流协议，确保可靠的实时数据采集与控制。
IoT 网关
ThingsBoard 的 IoT Gateway 打通传统 SCADA 设备与现代物联网平台。其内置断网本地存储可保障数据可靠性，并支持高效协议转换、安全传输和集中化设备管理。
数据处理
借助 ThingsBoard 强大的数据处理工具，将数据转化为可执行洞察。可进行实时转换、应用复杂规则，并通过内置规则链与脚本化集成实现流程自动化。
告警系统
通过 ThingsBoard 高级告警系统提升运行态势感知。支持告警确认、清除、评论和可配置升级规则，便于规范化事件处置流程。
通知系统
ThingsBoard 灵活通知系统可通过 email、SMS、Slack 或自定义 webhook 推送告警，并可基于条件与阈值自动发送关键通知。
IoT 仪表板
使用 ThingsBoard 实时物联网仪表板可视化 SCADA 数据。可通过 SCADA 符号、可定制部件和动态更新设计交互式视图，实现流程无缝监测与控制。
SCADA 系统的关键功能
连接件与流向
这些符号用于可视化并组织管道连接，能够清晰呈现节点位置与流向关系。
流体过滤
过滤器符号可实现过滤过程的可视化与控制，确保系统中液体的洁净与安全。
泵监测与管理
多种泵符号（离心泵、热泵、电机泵）可用于监测泵系统性能与效率，对压力与液体体积调节尤为关键。
流量调节
这些符号支持通过远程开闭阀门来管理管道流体流动，可灵活调节流量，并在维护或紧急情况下隔离系统区段。
储罐液位监测
液位计与储罐符号可帮助操作人员监测系统内液位，防止溢出或枯竭，对供水与化工流程至关重要。
实时监测刻度
刻度组件可直观监测温度、压力、流量等实时参数，帮助操作人员跟踪当前值并识别偏离目标范围的情况，实现对系统性能的精确控制。
管道监测与泄漏传感
排水管符号可用于可视化潜在液体泄漏区域。在 SCADA 系统中，可与传感器联动，第一时间向操作人员发出告警。
流体过滤
过滤器符号可实现过滤过程的可视化与控制，确保系统中液体的洁净与安全。
泵监测与管理
多种泵符号（离心泵、热泵、电机泵）可用于监测泵系统性能与效率，对压力与液体体积调节尤为关键。
流量调节
流量计与阀门符号可精确控制管道流体流动，对过滤、冷却和供水系统至关重要。
储罐液位监测
液位计与储罐符号可帮助操作人员监测系统内液位，防止溢出或枯竭，对供水与化工流程至关重要。
仪表板结构
SCADA 系统的应用
给排水管理
通过对系统进行精确控制与管理，可更轻松地保障持续供水并提升污水处理效率。
食品工业
通过对液体混合、加热、冷却等流程的精细管理，可有效实现产品质量控制。
能源与供热
通过精准控制流量与温度，可更高效地优化暖通空调（HVAC）系统。
油气行业
从开采到炼化，SCADA 符号可帮助管理复杂流程，保障运营安全与效率。
化工行业
过滤器符号可实现过滤过程的可视化与控制，确保系统中液体的洁净与安全。
给排水管理
通过对系统进行精确控制与管理，可更轻松地保障持续供水并提升污水处理效率。
食品工业
通过对液体混合、加热、冷却等流程的精细管理，可有效实现产品质量控制。
能源与供热
通过精准控制流量与温度，可更高效地优化暖通空调（HVAC）系统。
油气行业
从开采到炼化，SCADA 符号可帮助管理复杂流程，保障运营安全与效率。
化工行业
过滤器符号可实现过滤过程的可视化与控制，确保系统中液体的洁净与安全。
ThingsBoard 优势
Security
ThingsBoard protects your data with industry-standard encryption algorithms like RSA and ECDSA. Secure communication is ensured via TLS (TCP) and DTLS (UDP). Role-based access control and audit logs further enhance platform security.
Data visualization
Visualize data with interactive, multi-state dashboards—no coding needed. Use built-in charts, gauges, maps, tables, and control widgets. Customize every detail via advanced settings or custom widget bundles. Real-time, low-latency updates supported via embedded web-sockets.
Connectivity
Connect devices directly to the platform via the following built-in protocols: HTTP, CoAP, MQTT, LwM2M, and SNMP. Connect devices in your local network to the cloud using ThingsBoard Gateway via Modbus, BLE, BACnet, OPC-UA, and other protocols.
Data processing
ThingsBoard allows you to define app logic using a drag-and-drop rule chain designer. Its scalable Rule Engine uses message queues like Kafka or AWS SQS for durable, reliable data processing. You can handle data within the engine or forward it to external systems.
Scalability and high availability
ThingsBoard supports high-availability cloud and on-prem deployments via Kubernetes or bare-metal. Its components scale horizontally and handle 18K+ vehicles and 5K+ devices in prod.
Multi-tenancy
ThingsBoard provides UI and API to manage tenants, customers, users, devices, and assets. Single tenant may have multiple tenant administrators and millions of devices and customers. It also offers out-of-the-box support of OTA updates for your smart meters.
