简介
燃气关断阀LoRaWAN”Smartico V-LR”用于在低压燃气网络中远程关断燃气供应。阀门采用自主供电，具有可安全恢复供气的阀门激活机制。设有保护密封安装位，防止未授权接触电源并避免阀门从燃气管道上拆卸。
前置条件

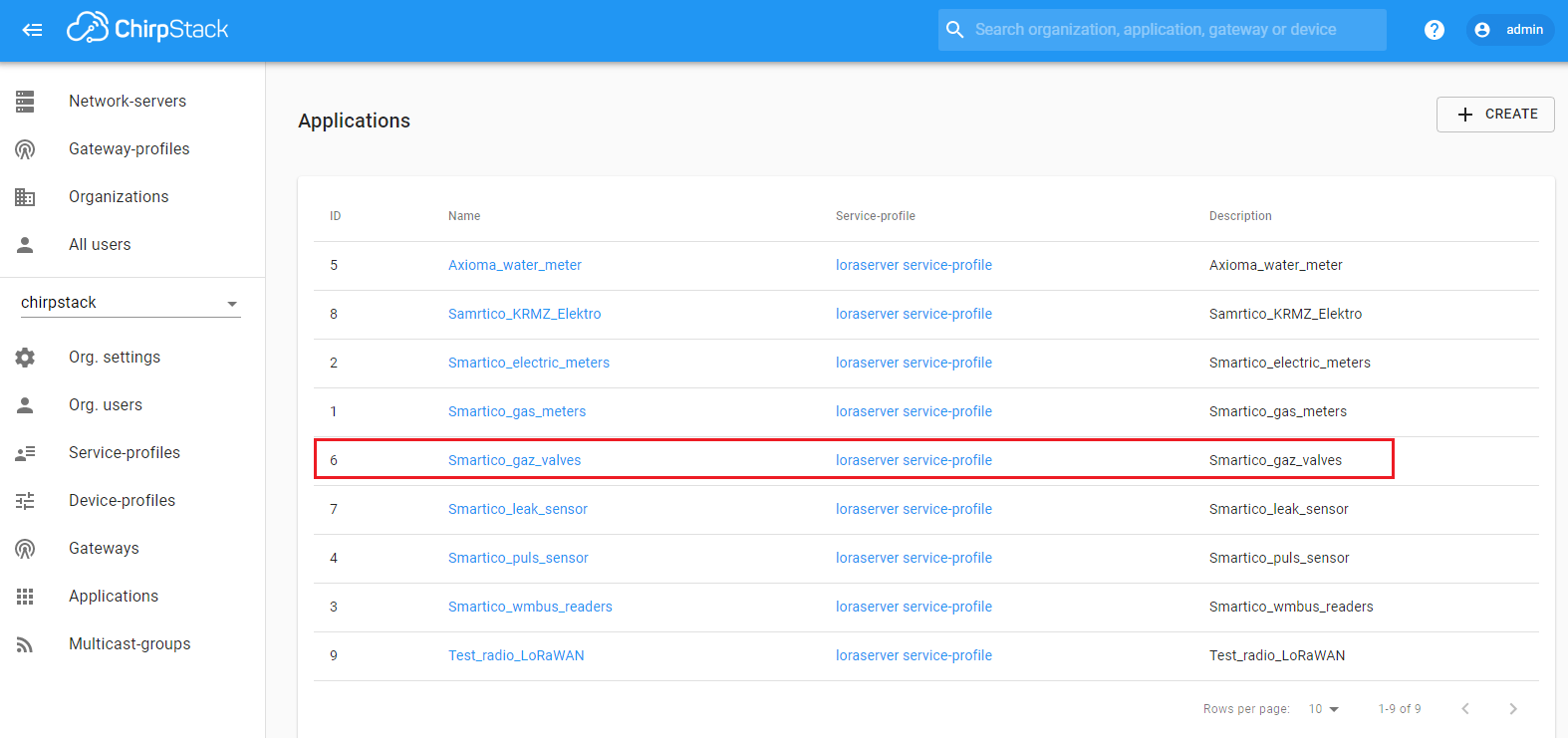

使用LoRaWAN技术将燃气阀门V-LR的数据传输至ThingsBoard平台。LoRaWAN为可在远距离交换少量数据的无线通信技术。首先需要配置LoRaWAN服务器并确保设备数据可到达服务器。本指南使用ChirpStack开源LoRaWAN网络服务器。完成服务器配置后，Applications页面的表中应出现设备类型的条目。

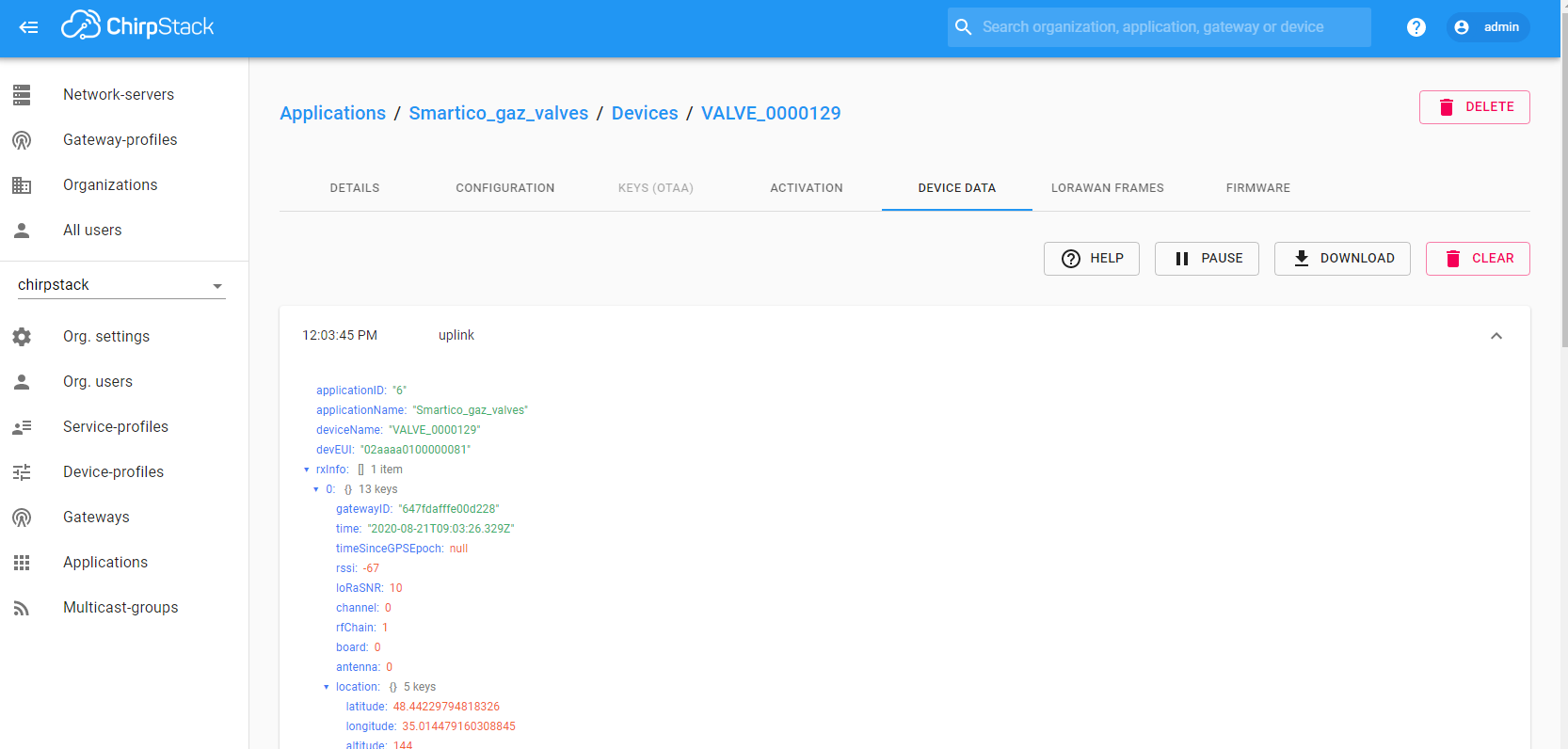

例如，我们连接了序列号为0000129的设备。在LoRaWAN服务器配置正确的情况下，应在设备数据页面看到来自设备的数据流。设备的数据传输频率取决于燃气阀门设置。
要能通过MQTT协议接收数据，需要集成LoRaWAN服务器与Mosquitto MQTT代理。## 步骤1：配置上行数据转换器

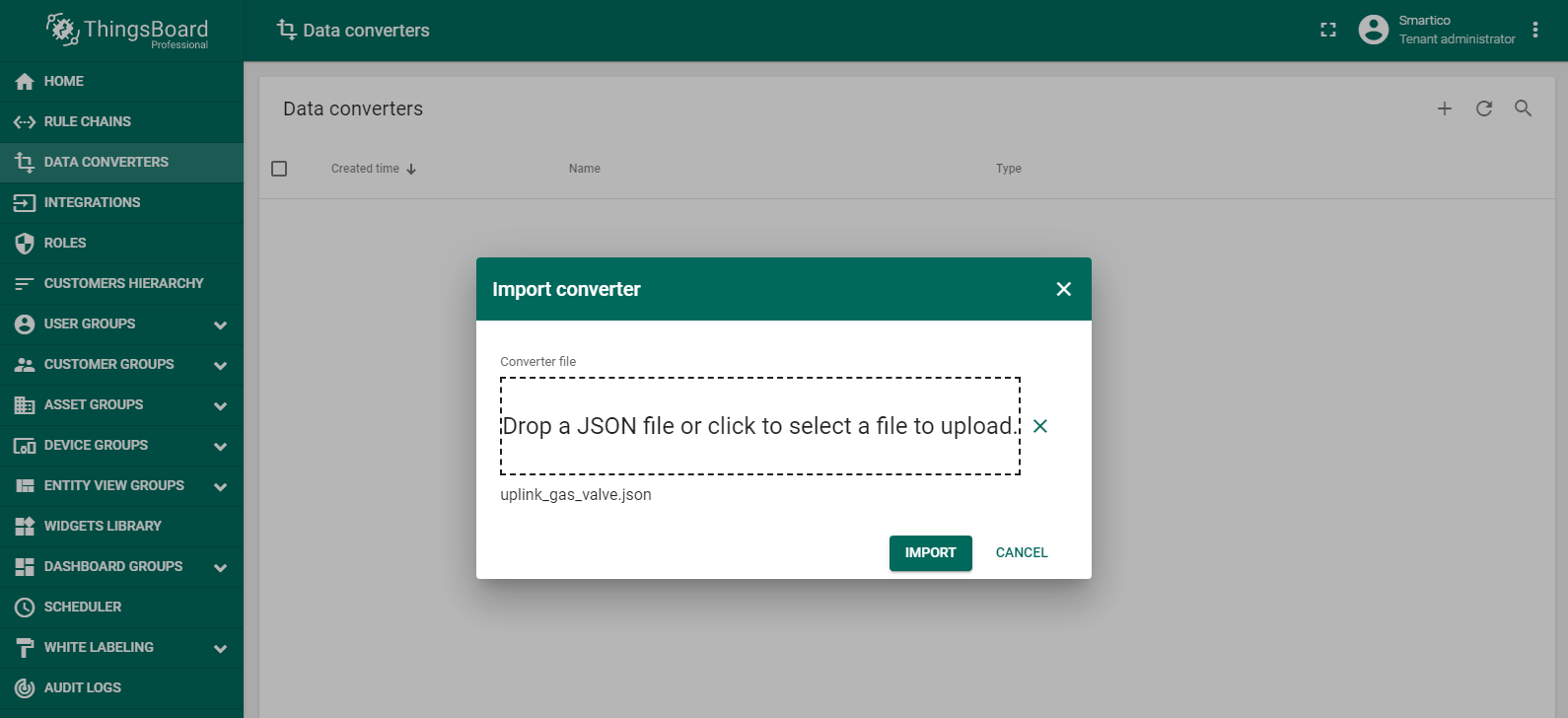

首先，应根据设备协议创建上行数据转换器。该转换器将把燃气关断阀LoRaWAN”Smartico V-LR”的Base64编码遥测payload解码为可读的ThingsBoard简化数据格式。导入带上行数据转换器的uplink_gas_valve.json文件。
步骤2：集成配置

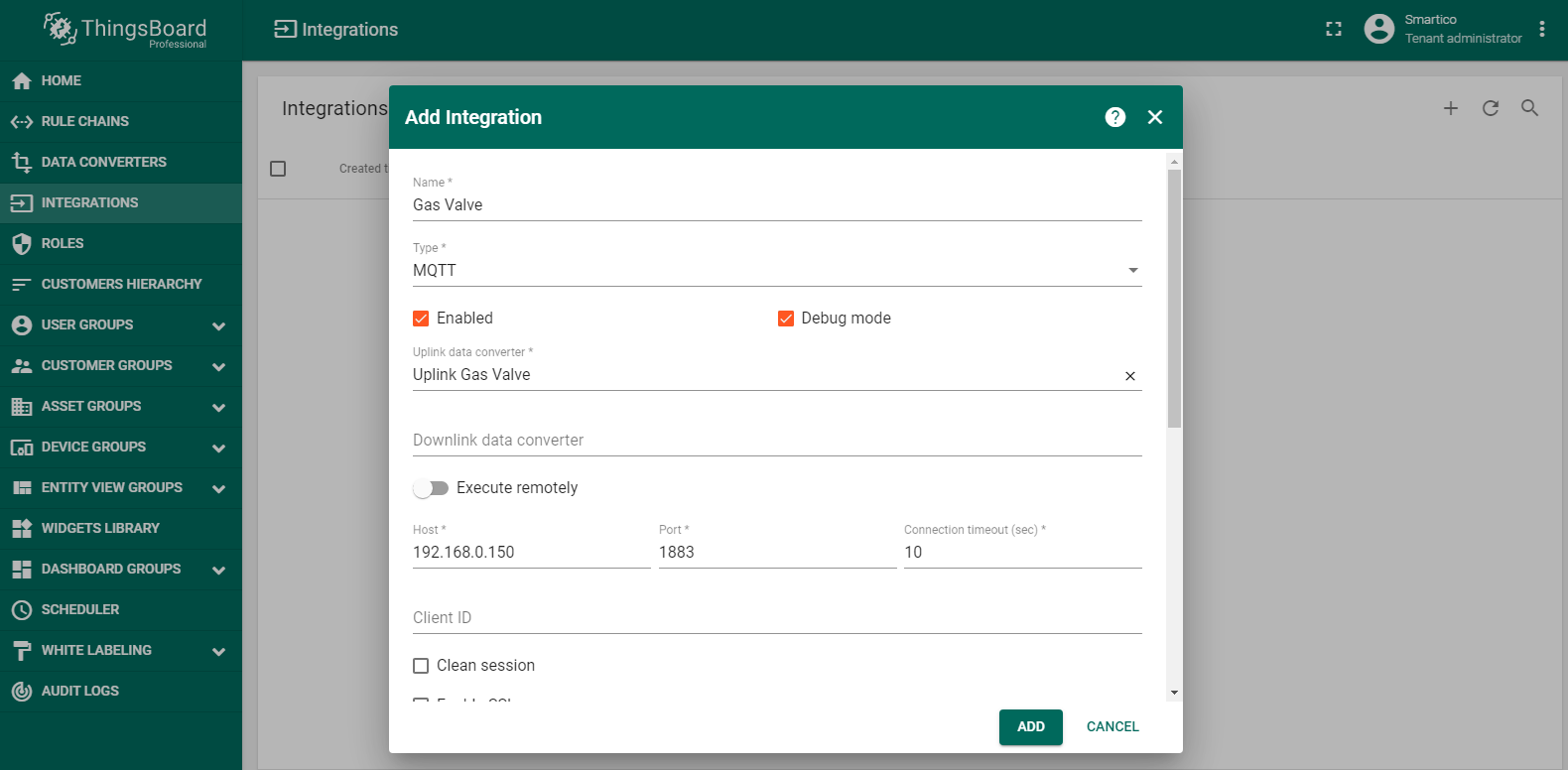

要将燃气关断阀LoRaWAN”Smartico V-LR”集成到ThingsBoard平台，需创建新集成。
此外，应根据LoRaWAN服务器配置添加主题过滤器（本示例为application/6/设备/+/rx）。在Host和Port字段中输入MQTT代理的IP地址及其端口。## 步骤3：验证设备数据接收

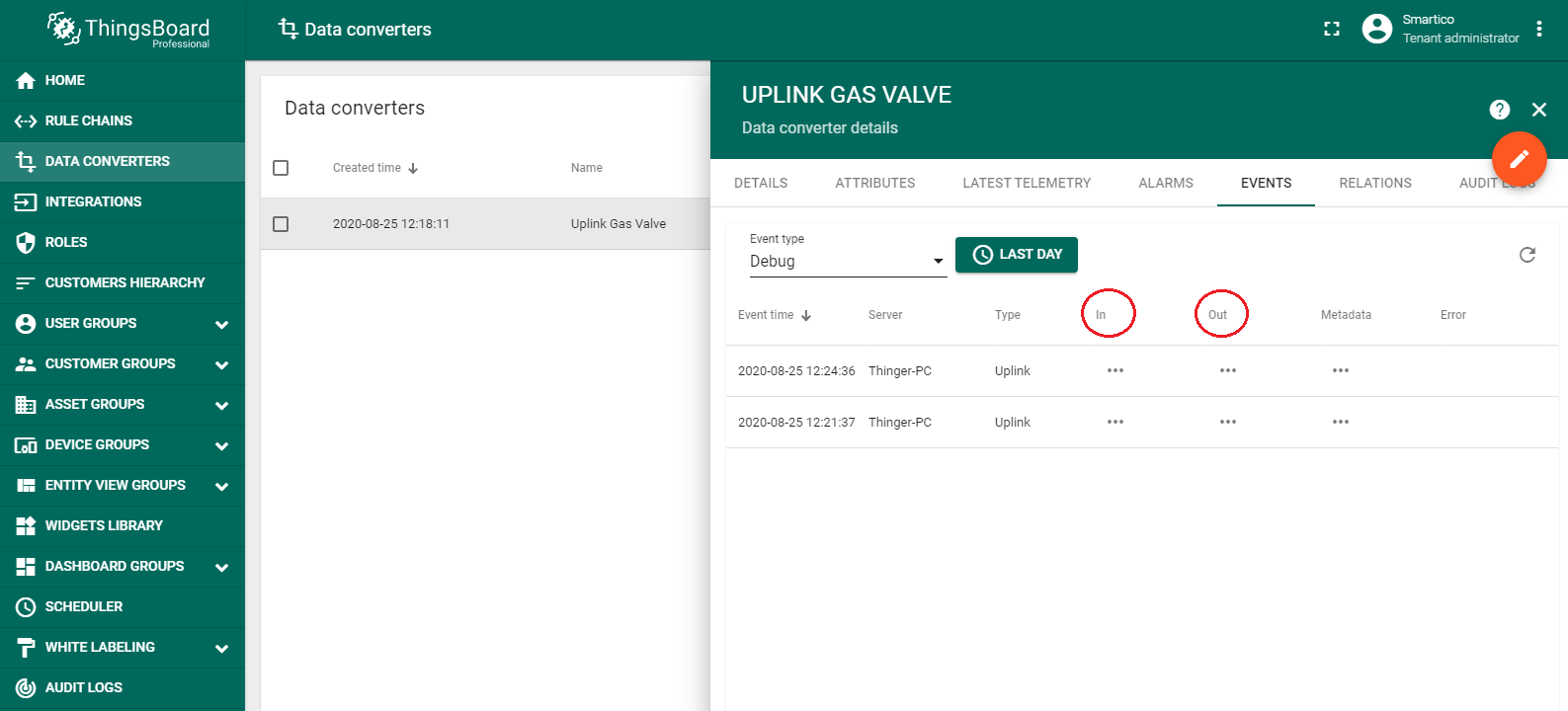

连接Gas Valve V-LR以传输信息。若集成无误，在首次遥测传输后，设备GROUPS → All中会出现名为”0000129”的新设备。您还可分别在DATA CONVERTERS → Uplink Gas Valve → EVENTS中验证转换前后的输入和输出数据。
来自Gas Valve的输入数据示例如下：
1
2
3
4
{"applicationID":"6","applicationName":"Smartico_gaz_valves","deviceName":"VALVE_0000129","devEUI":"02aaaa0100000081","rxInfo": [{"gatewayID":"647fdafffe00d228","uplinkID":"bebb9711-3fe0-4ddd-ad16-9815af9c0f42","名称":"tectelic_micro_lite_TECH","rssi": -72,"loRaSNR": 9.8,"location": {"latitude": 48.44229794818326,"longitude": 35.014479160308845,"altitude": 144
}
}],"txInfo": {"frequency": 868100000,"dr": 0
},"adr": true,"fCnt": 12,"fPort": 2,"数据":"BkABAACB"}
payload位于”数据”字段中，以Base64编码。解码后输出数据如下：
1
2
3
{"deviceName":"0000129","deviceType":"Gas Valve","属性": {"integrationName":"Gas Valve"},"遥测": {"NAME_DEV":"Gas Shutoff Valve LoRaWAN 'Smartico V-LR'","REAL_TIME":"26.08.2020 10:25:20","SERIAL":"0000129","VALVE_MODEL":"Gas","STS_VALVE":"Close","STS_VALVE_CODE": 1,"FLG_LOW_BAT": 0,"FLG_MOTION_DETECT": 0,"FLG_MAGNET_DETECT": 0,"FLG_TAMPER_DETECT": 0,"FLG_POWER_ON": 0,"FLG_POWER_BAT": 0,"FLG_ERR_TIME": 1,"FLG_CFG_DONE": 0
}
}

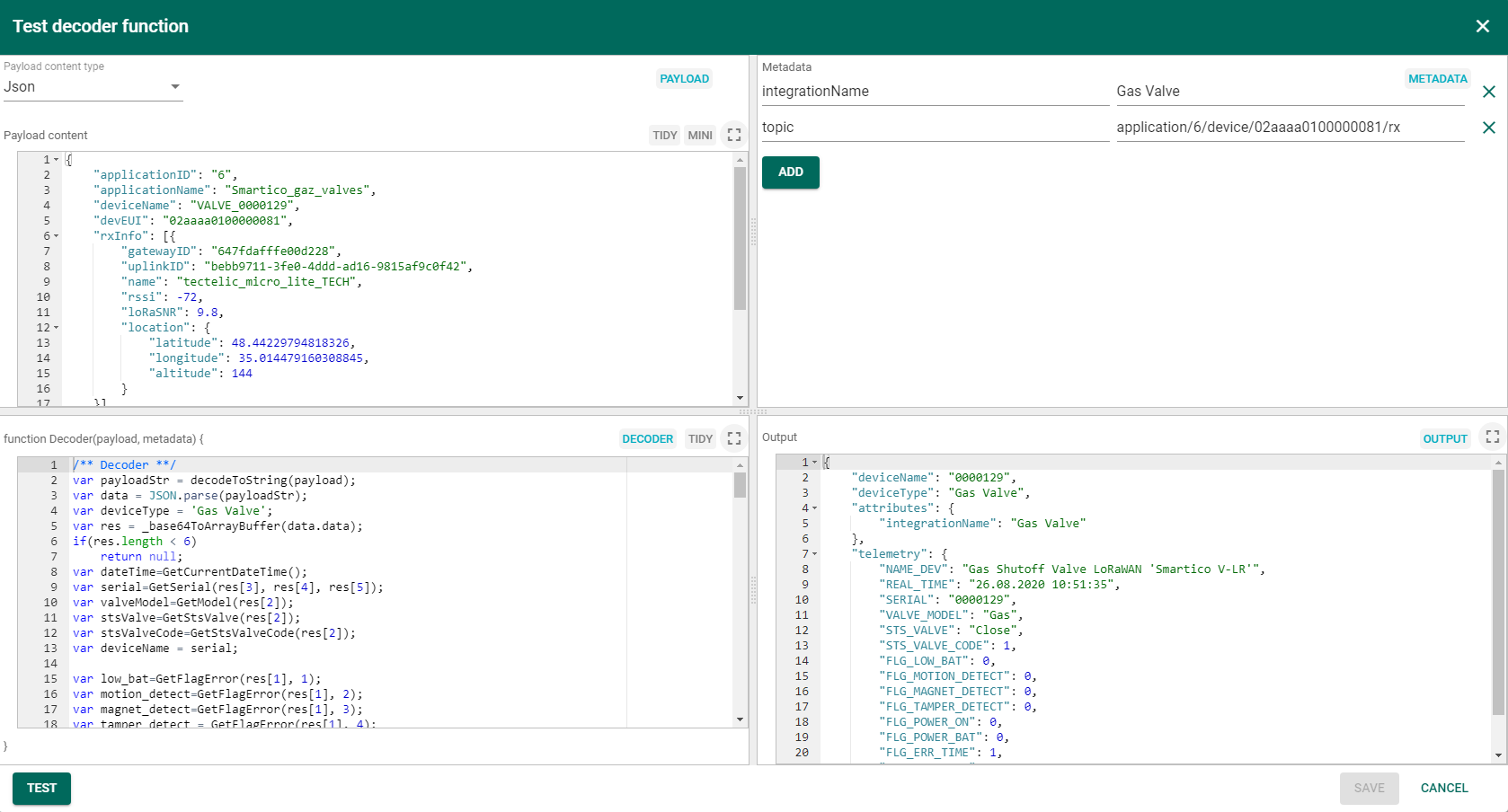

以上输入和输出数据仅为示例，与指南开头的仪表板无关。在开启设备前，可通过 uplink_gas_valve.json 验证编程代码。为此，在DATA CONVERTERS中打开Uplink Gas Valve的 Test解码器function，将本指南的输入数据复制到 载荷content 字段，点击 TEST 按钮，Output 字段将显示解码后的输出数据（REAL_TIME字段显示当前日期时间）。
步骤4：创建燃气阀门资产

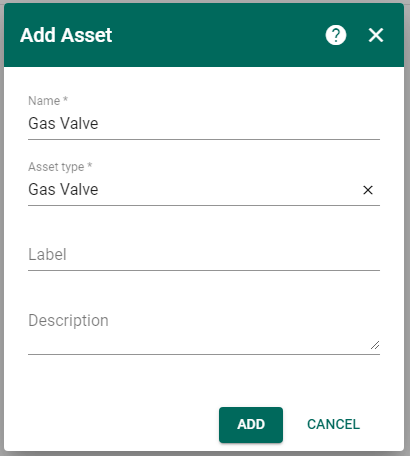

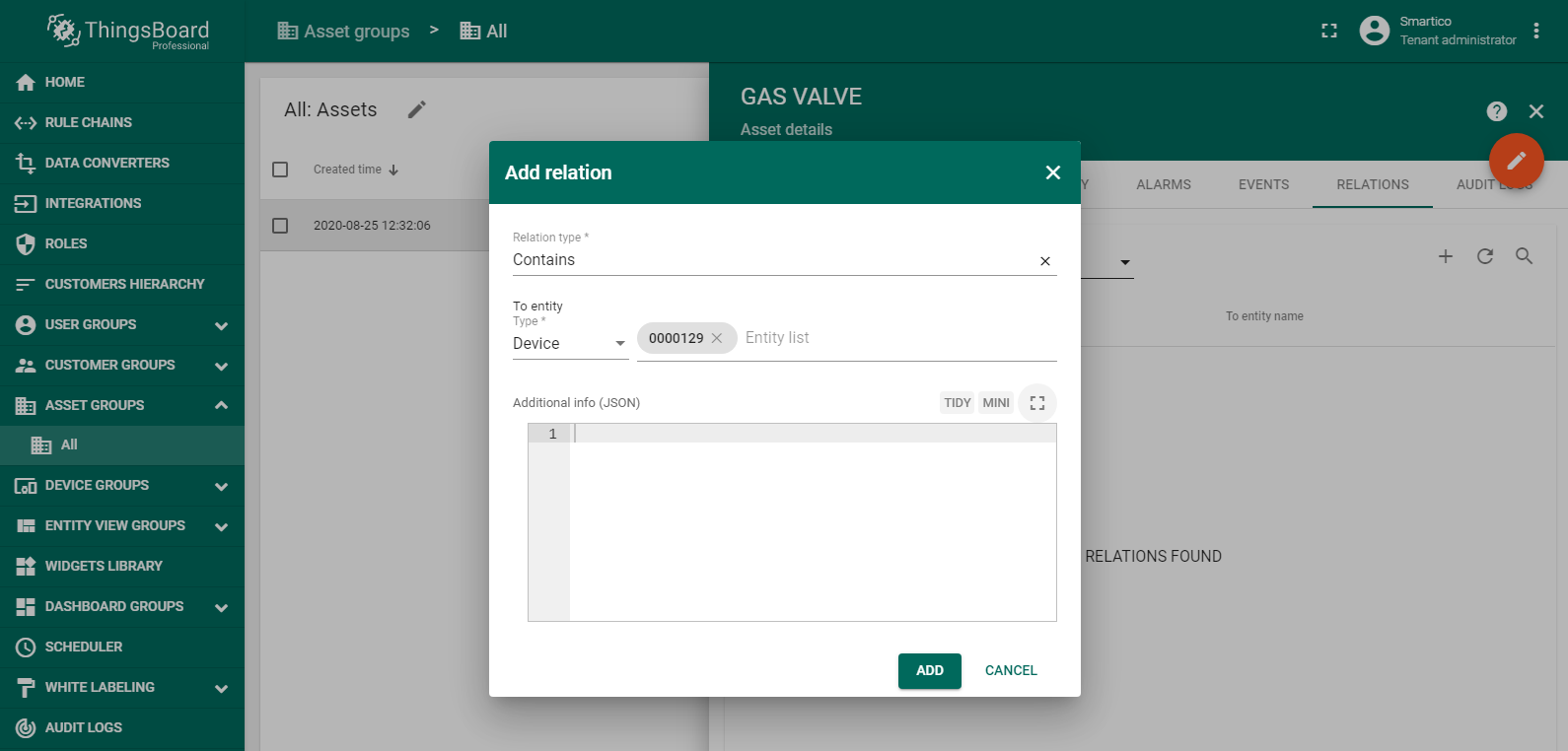

要在仪表板中显示数据，需先创建资产并在关系中添加设备0000129。
步骤5：规则链导入与配置

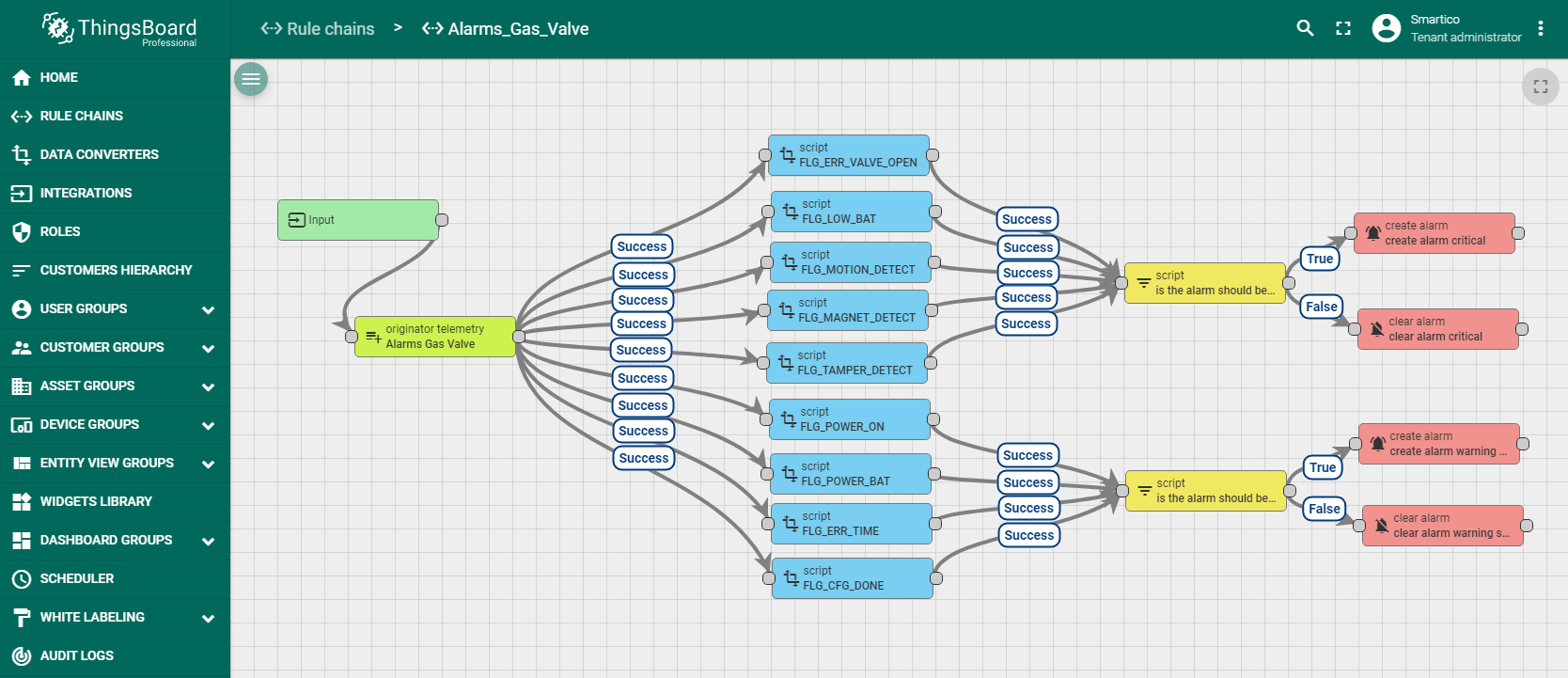

除阀门控制外，还可监控设备状态（如低电量、设备外壳打开、磁场干扰等）。这些信息在告警部件中显示。因此，需先配置规则链。导入带告警的alarms_gas_valve.json文件并在ThingsBoard中保存规则链配置。

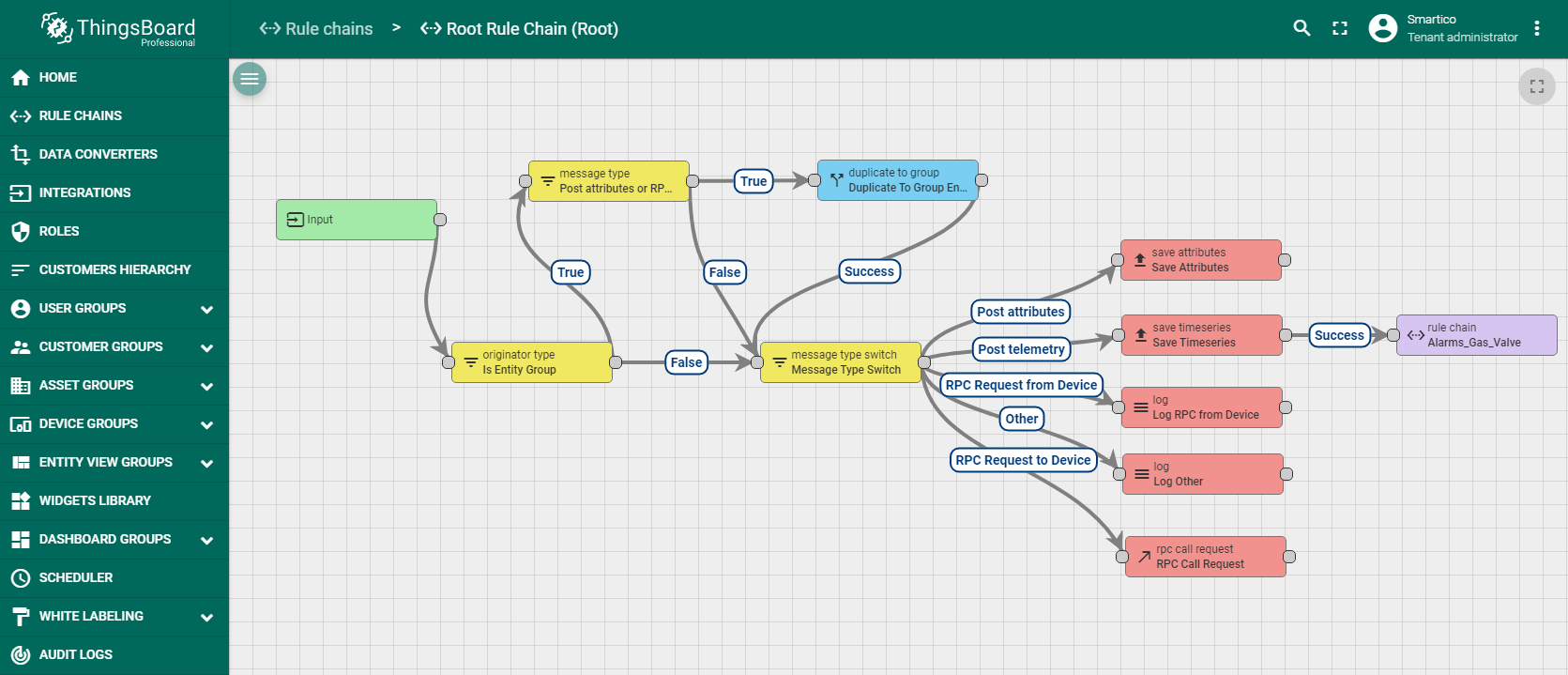

然后配置Root Rule chain。应在Root Rule chain中添加Alarms Gas Valve。
步骤6：仪表板导入与配置

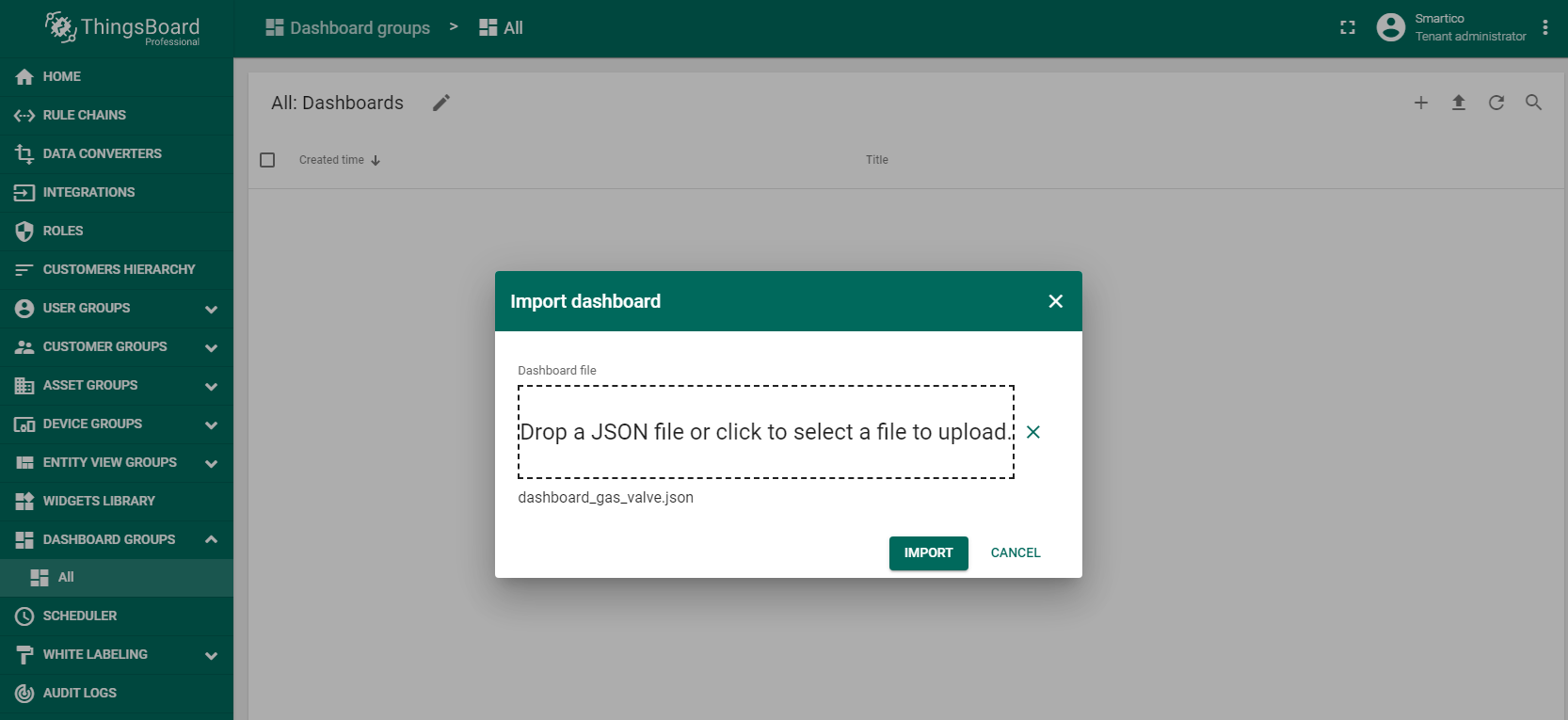

要为用户显示数据，需创建仪表板，可从dashboard_gas_valve.json文件导入。

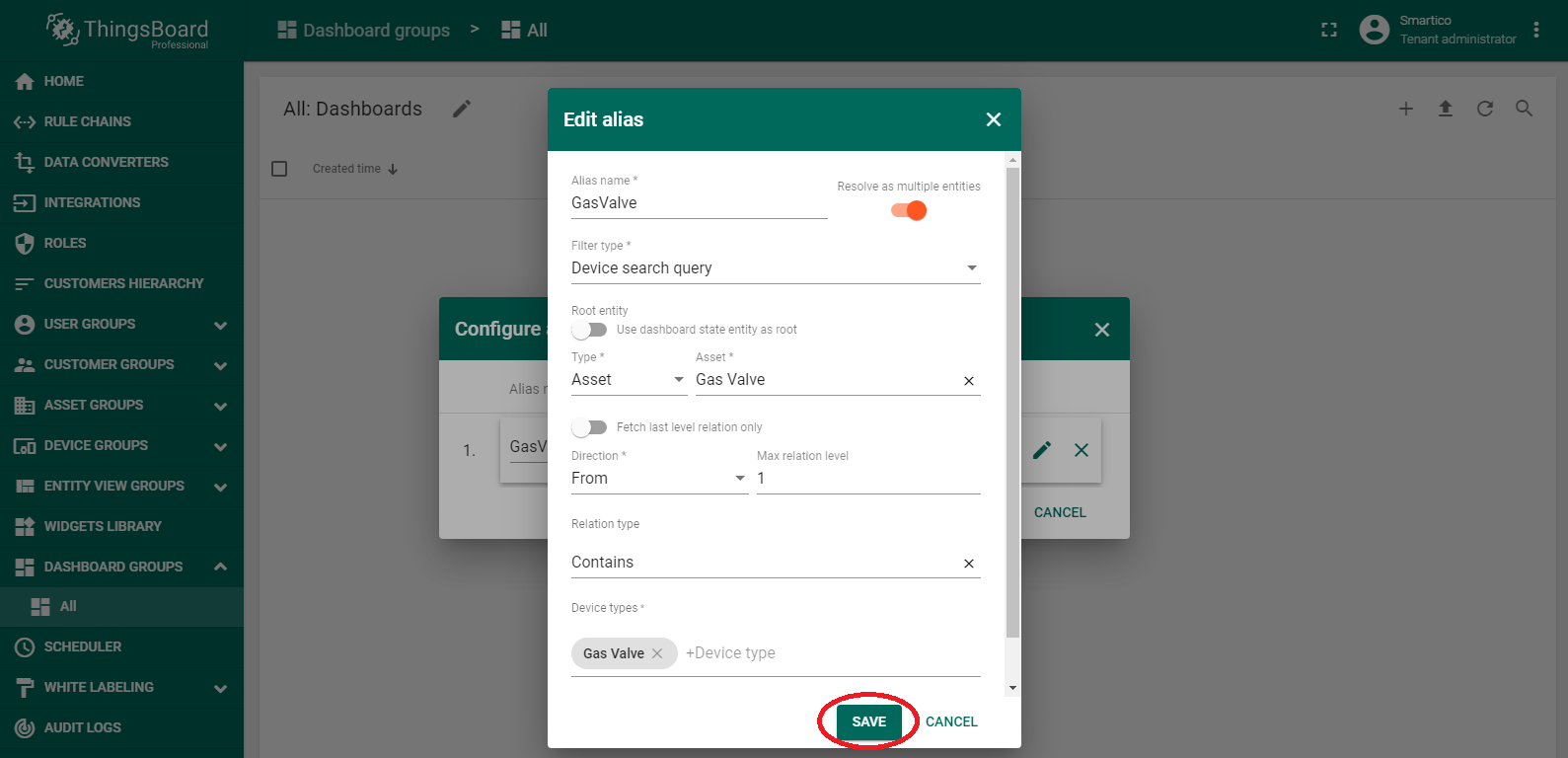

导入仪表板时，需创建别名。

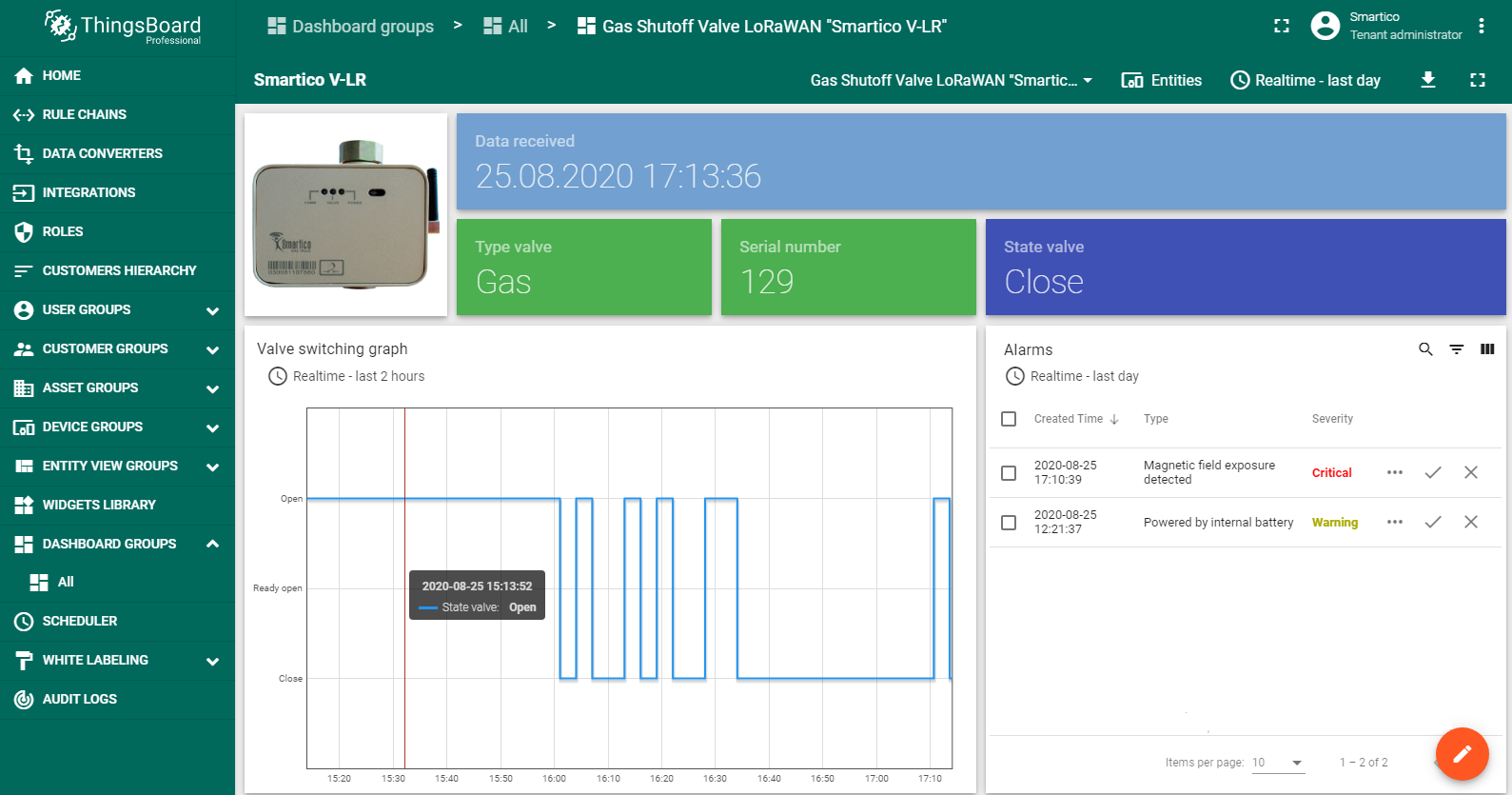

若一切配置正确，在仪表板GROUPS → All中可看到新仪表板”燃气关断阀LoRaWAN Smartico V-LR”。
另见
浏览其他示例或探索ThingsBoard主要功能相关指南：
您的反馈
欢迎在 GitHub 上为 ThingsBoard 加星，帮助我们推广。 若对此示例有任何疑问，请在 Issues 中提出。
