概述
monoZero 是一款强大的开发套件生态系统，专为蜂窝物联网项目的快速原型设计而构建。配备LTE-M/NB-IoT蜂窝调制解调器和低功耗STM32 MCU，提供5种不同类型的外设，便于用户轻松连接和控制多种传感器或其他设备。本指南涵盖以下部分：
- 使用monoZero的GPS追踪器硬件设置；
- 使用monoZ SDK通过MQTT读取并发送GPS数据的嵌入式固件；
- monoZ Cloud OSS（基于ThingsBoard）配置，通过MQTT接收GPS数据并在仪表板中显示。
前置条件
硬件组件：
- monoZero BG96 - 1 块
- monoZero Grove Board - 1 pc
- NEO-6M GPS Module - 1 pc
- LTE-M /NB-IoT sim - 1 pc
软件组件：
- monoZ SDK
- STM32CubeIDE
硬件设置

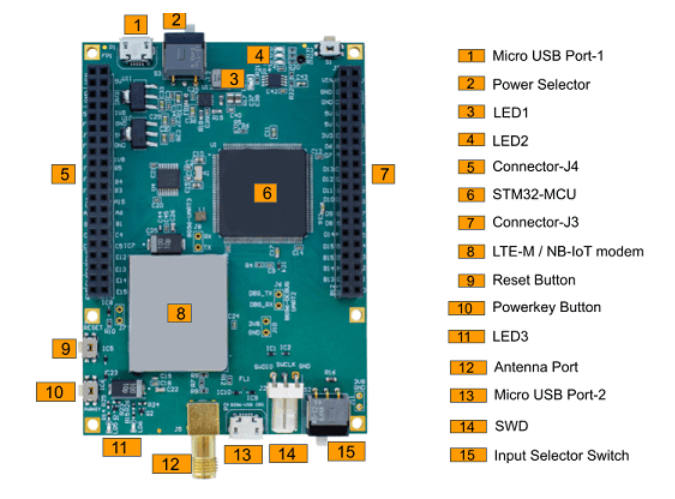

monoZero BG96 Board
monoZero BG96 搭载 Quectel BG96 调制解调器，支持 TCP、UDP、PPP 等互联网协议。板载 STM32L4 Arm® Cortex®-M4 可通过 SWD（Serial Wire Debug）编程。monoZero BG96 提供 23 个 I/O 外设：1×USB、1×LPUART、2×UART、3×I2C、3×SPI、1×CAN，用于外部通信。
monoZero BG96 可使用 monoZ SDK 配置 modem、协议及外设。更多 monoZero BG96 详情请参阅 docs.monoz.io。

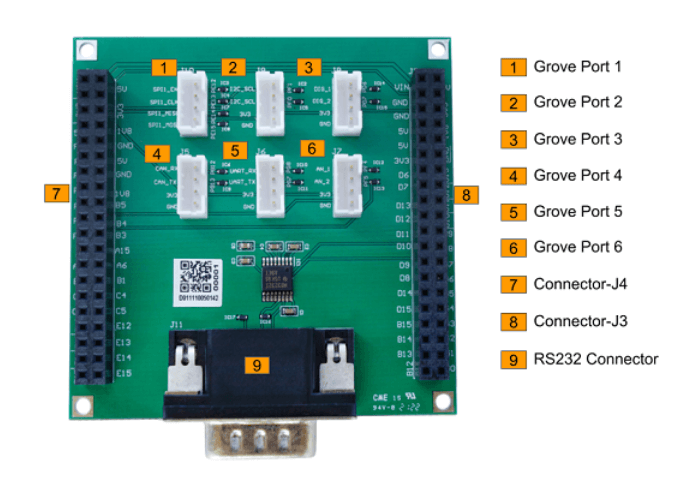

monoZero Grove Board
monoZero Grove 板通过 Grove 接口（QWICC 接口）访问基于引脚的外设（LPUART、SPI、I2C 等），从而简化硬件设置。当 Grove 板连接 monoZero BG96 v2 或 v3 时，Grove 端口 3 对应 LPUART 外设。
GPS 传感器
NEO-6M GPS 模块用于获取 GPS 数据，通过 LPUART 端口通信，因此可经 LPUART Grove 端口连接 monoZero 板。
其他组件
- LTE-M / NB-IoT 纳米 SIM：本示例使用 1NCE 全球 SIM 卡。
- 天线：RP SMA 公头天线，适用于 2.4GHz–2.6GHz 高频。
- SWD 连接器：用于固件烧录的 STLink V2 调试器。
组装

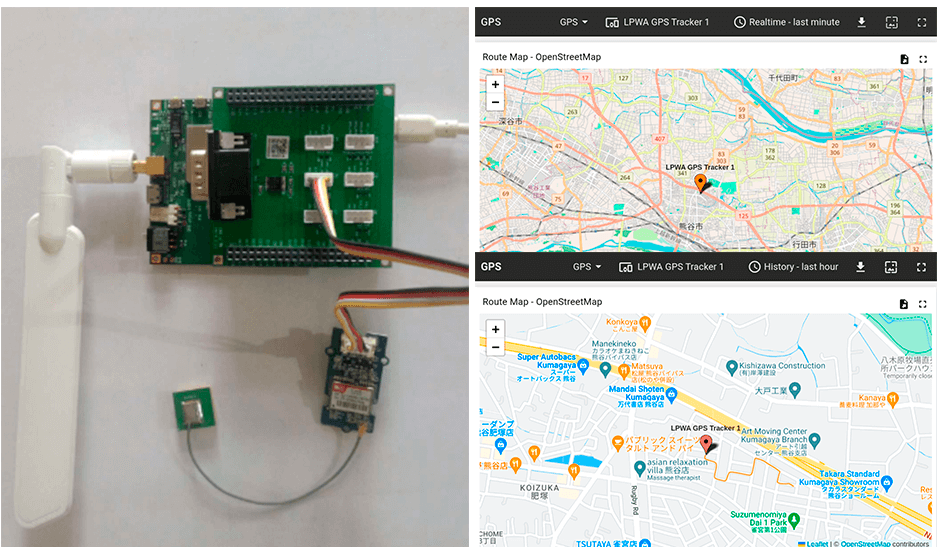

将 GPS 追踪器连接至 Grove 板，并将 Grove 板叠装在 monoZero BG96 板上。将 SMA 天线接至主板，通过 USB-B 线缆上电。
使用monoZ SDK的嵌入式应用
monoZ SDK是易用工具，可降低在monoZero硬件上构建嵌入式应用的工作量。从GitHub下载基于monoZ SDK构建的工程文件，并按您的环境进行编辑。
注意：
STM32CubeIDE操作、CLI设置及SWD烧录请参阅docs.monoz.io。
- 在STM32CubeIDE中打开工程文件。
- 进入Lib → tool_gen → MZ_GPSSensor，按您的环境修改MQTT客户端配置。
- 进入Lib → tool_gen → MZ_modemconfig，按您的环境修改APN设置。
-
编译代码并直接烧录到板子。

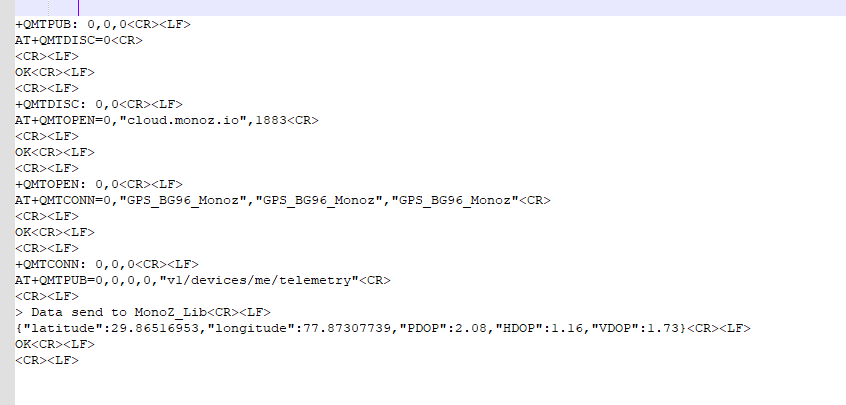

- 烧录成功后的 CLI 界面示例。
配置 Centra-IoT OSS / ThingsBoard 平台

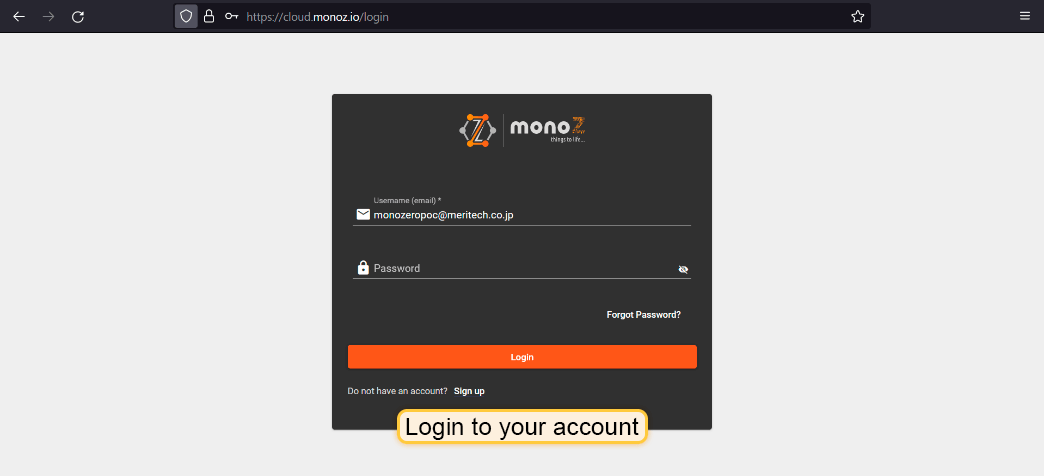

登录云平台
获取 monoZ Cloud OSS 或 ThingsBoard 实例并登录您的账户。
创建设备

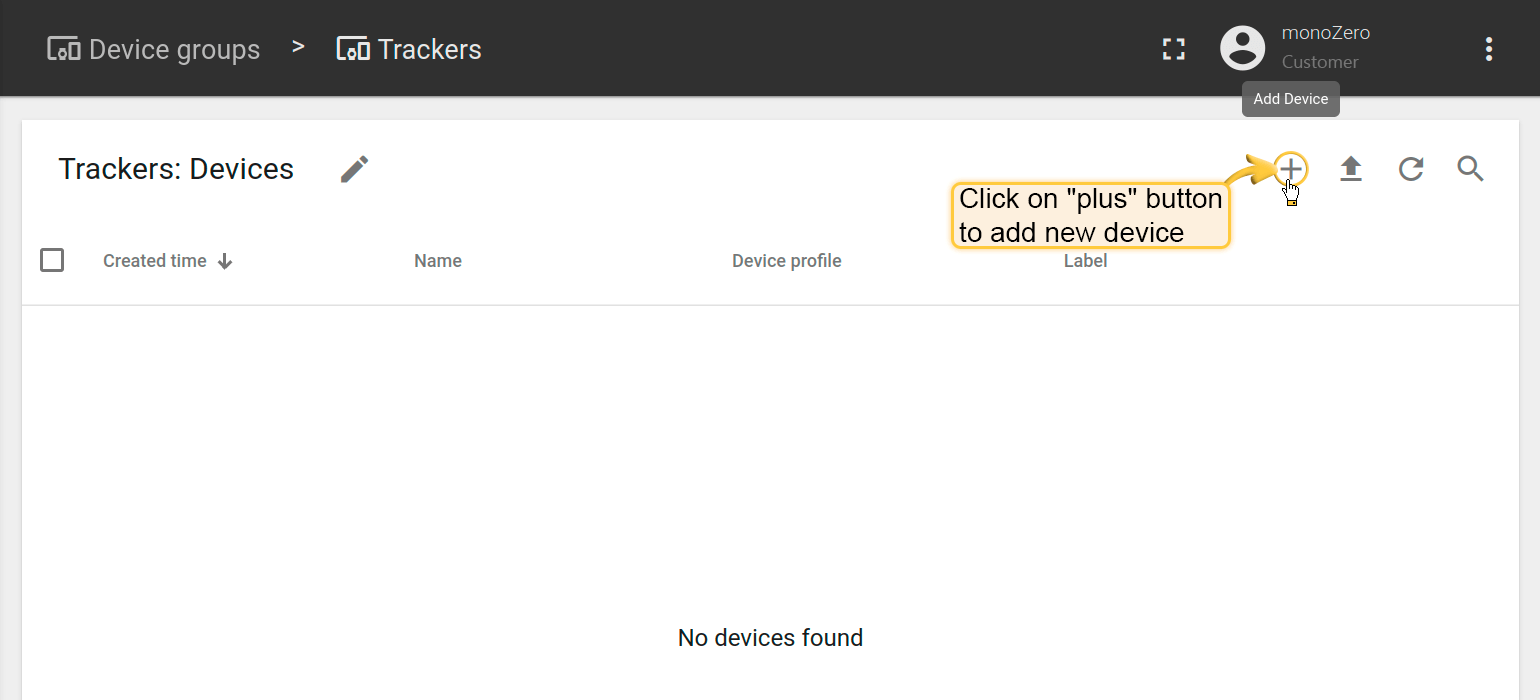

进入「设备组」，点击「plus」按钮添加新设备。

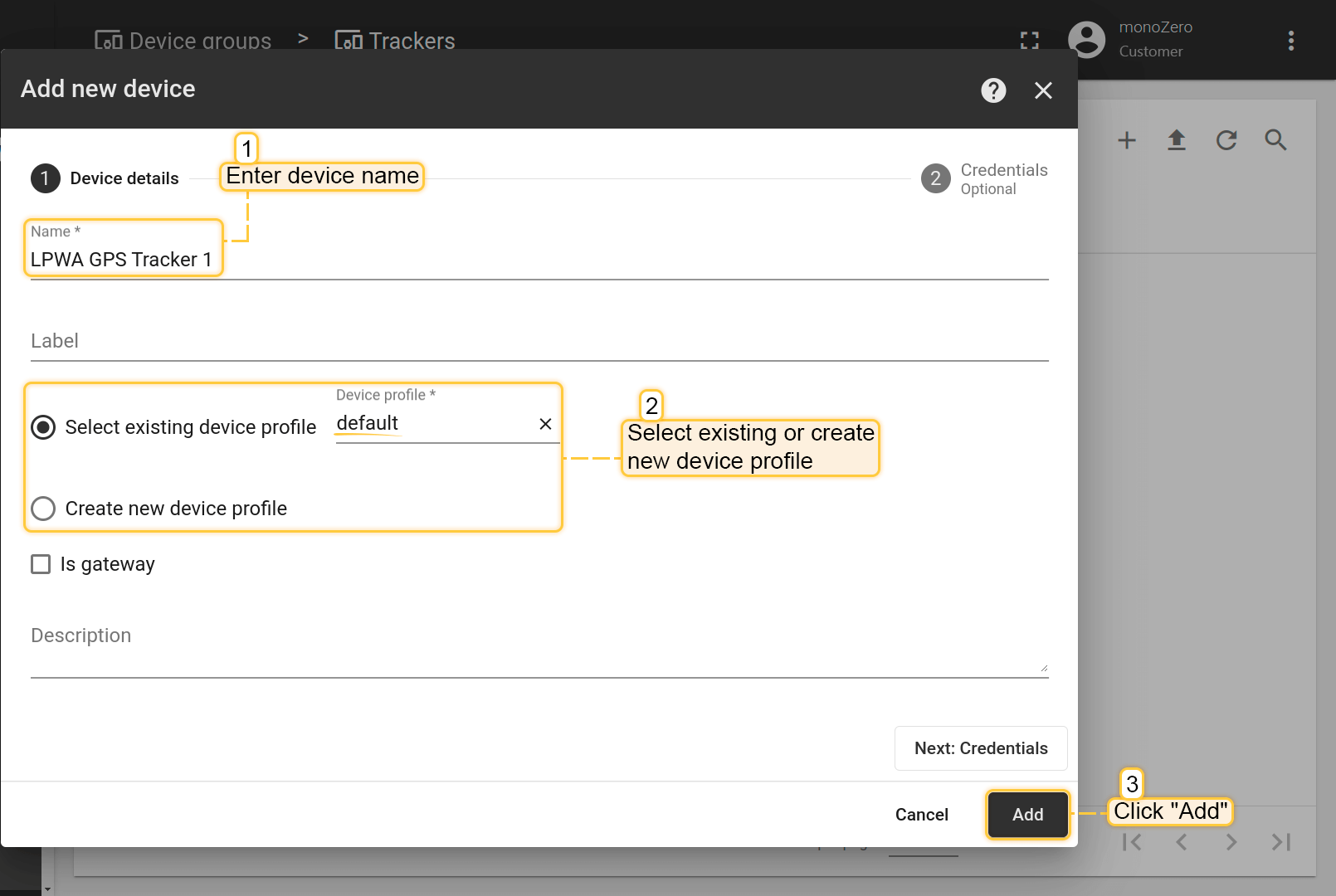

输入设备名称，选择已有或新建 设备配置，点击「添加」按钮。

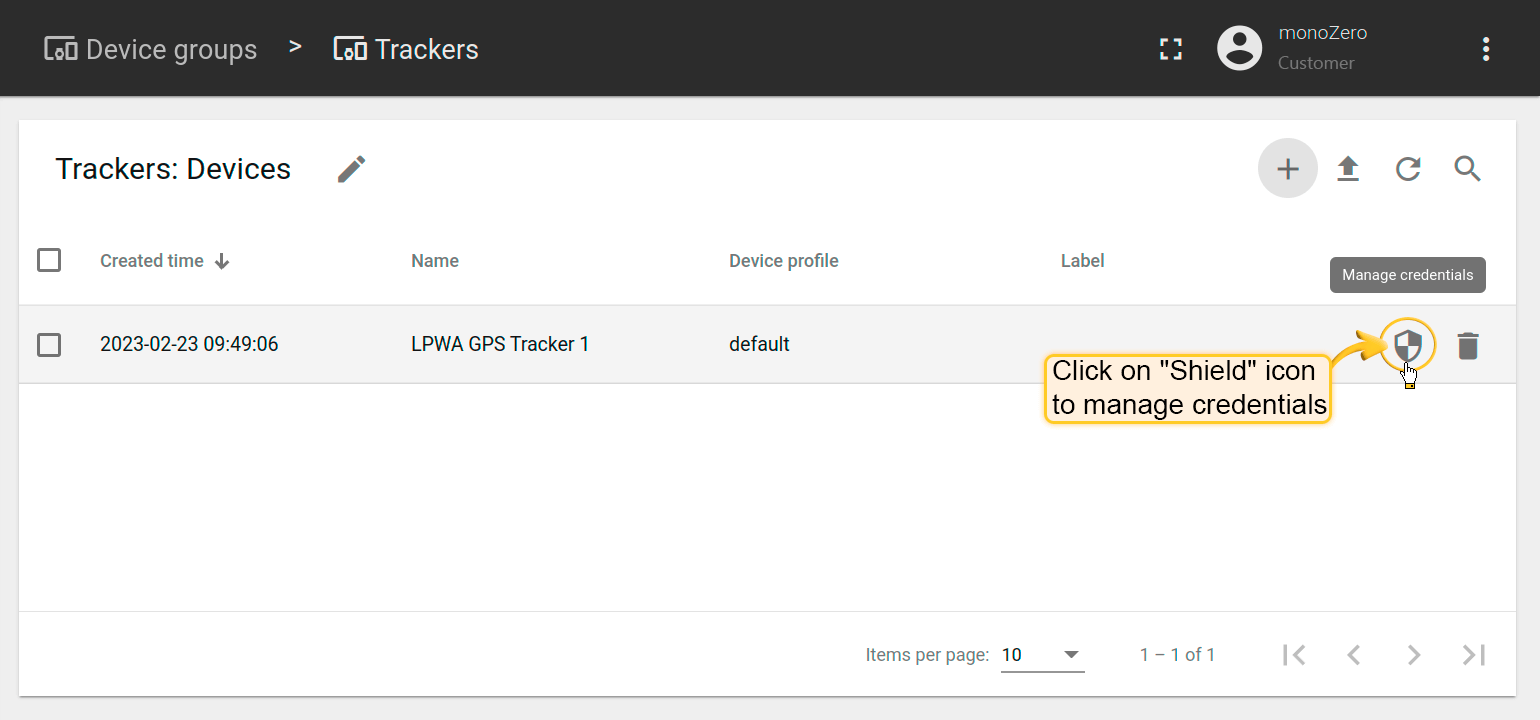

设备已添加。点击「Shield」图标管理凭据。

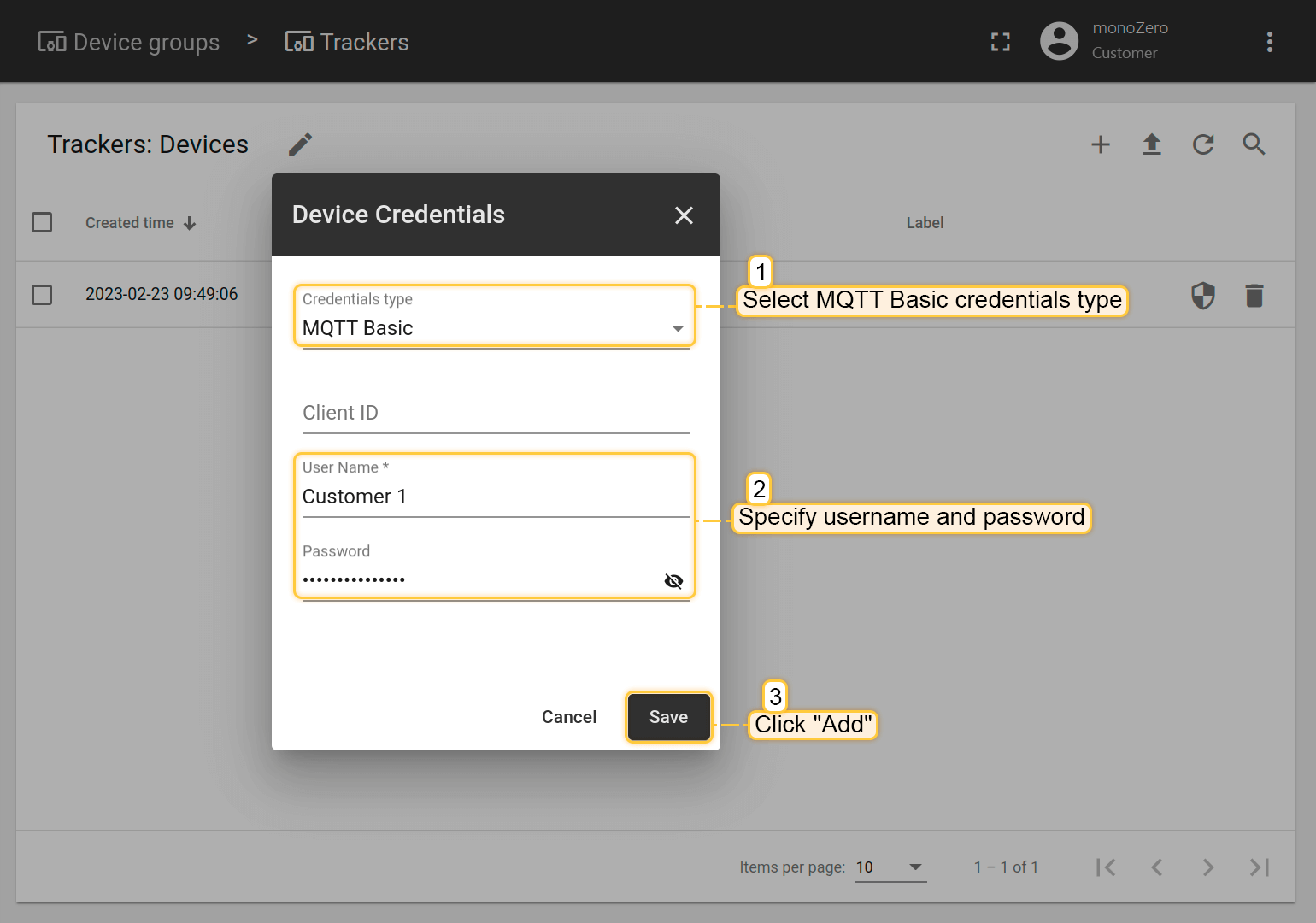

输入 客户端 ID、用户名 和 密码，点击「保存」。设备即可使用。 请确保固件的 MQTT 设置中使用相同的设备详情与凭据。
创建仪表板以可视化遥测数据

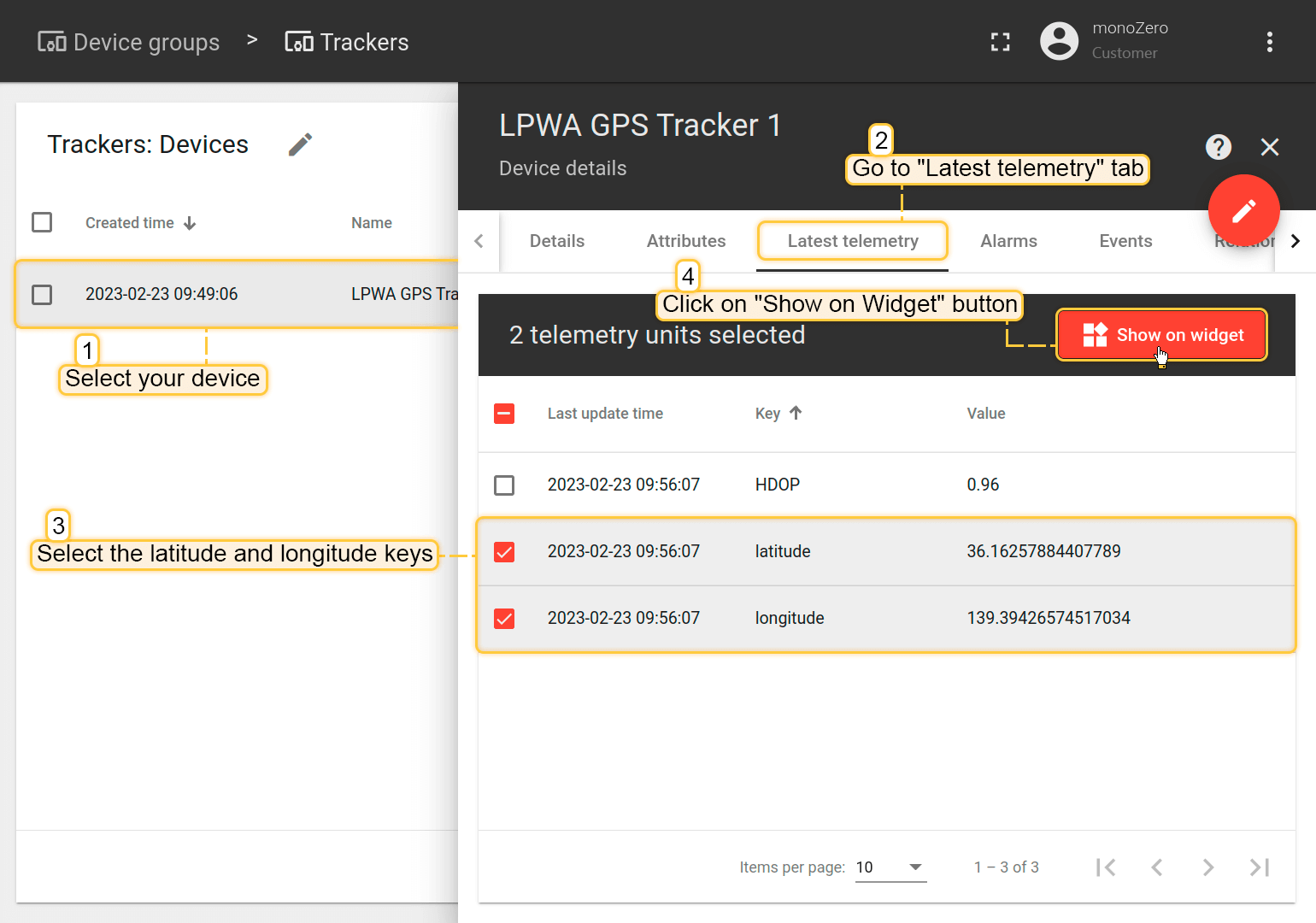

开启 monoZero 并向云端发送遥测数据。 在 Centra-IoT OSS / ThingsBoard 平台打开设备详情，进入「最新遥测」选项卡。 选择 latitude 和 longitude 键，点击「在部件上显示」按钮。

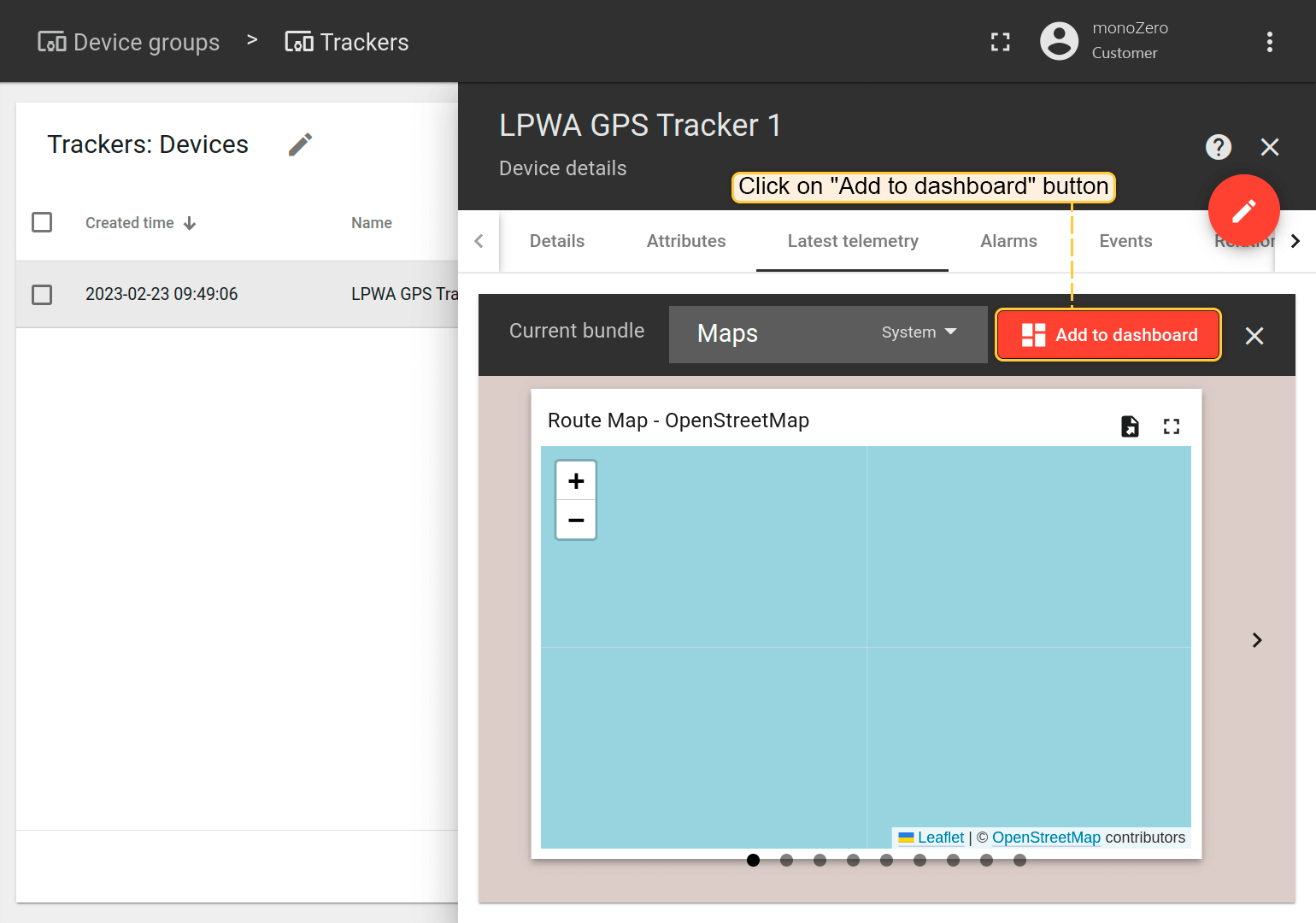

从「地图」部件包中选择「OpenStreetMap」部件，点击「添加到仪表板」按钮。

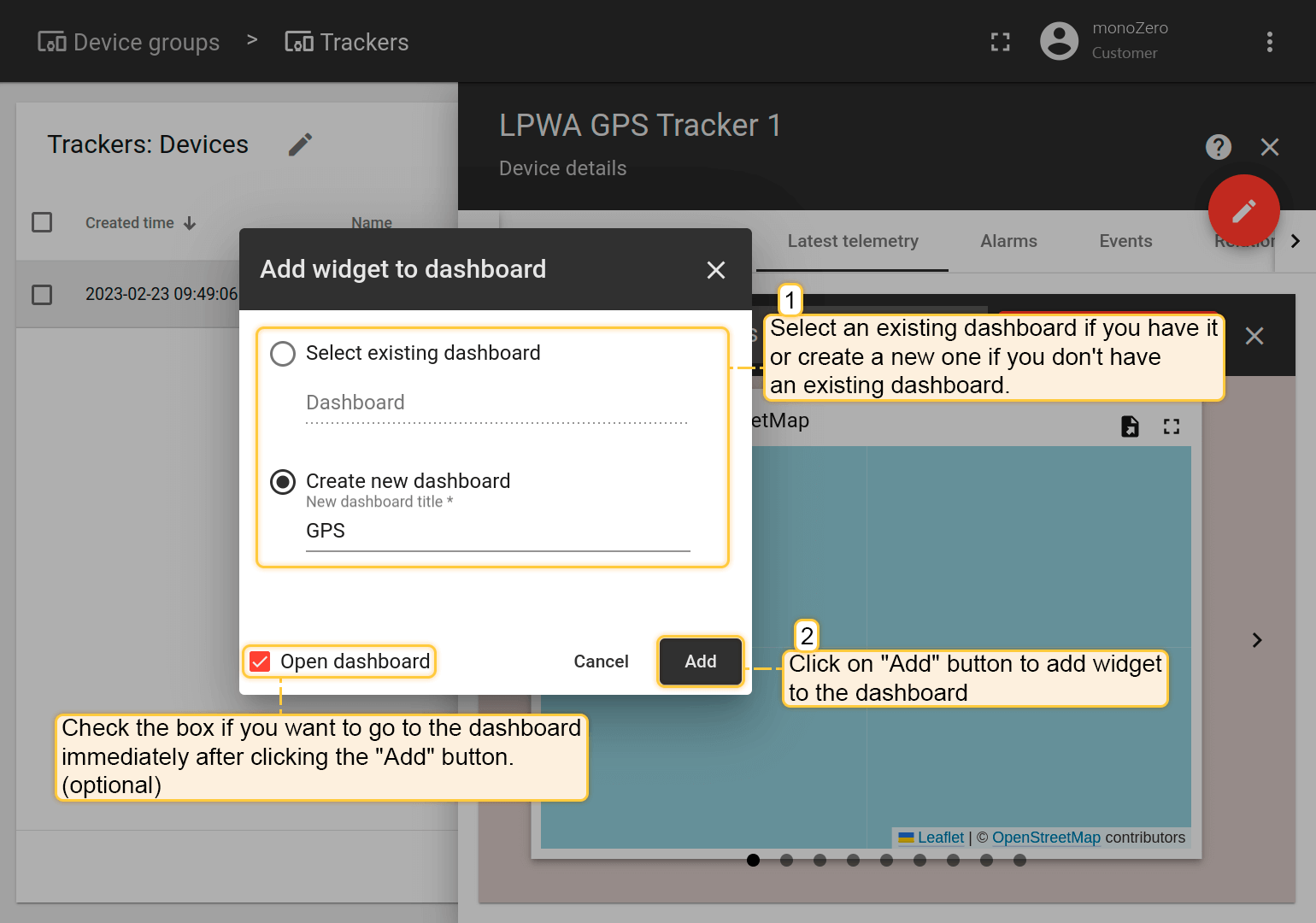

若有现有 仪表板 则选择它，否则新建一个，点击「添加」将部件加入仪表板。

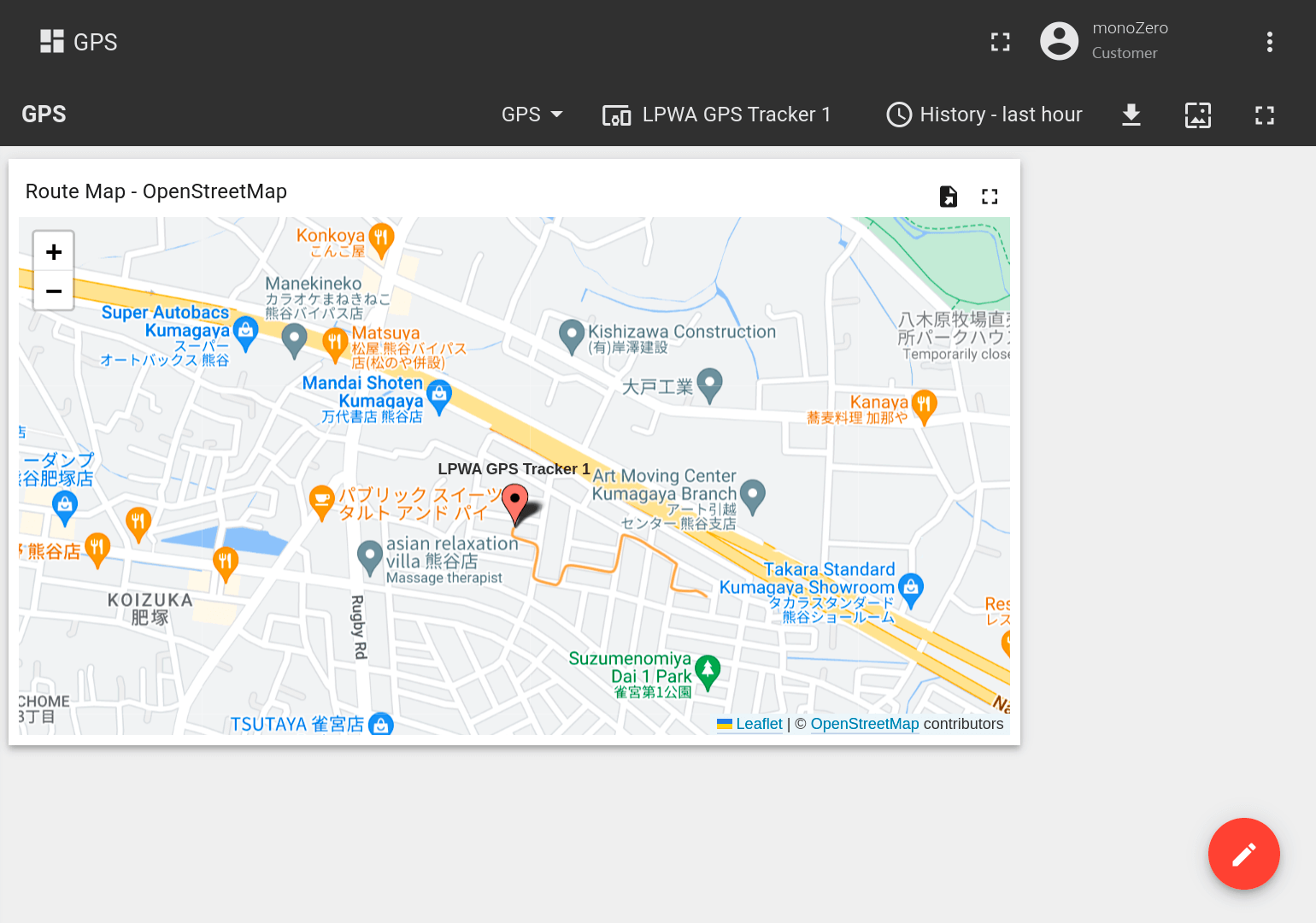

在 Centra-IoT OSS / ThingsBoard 平台进入仪表板并打开您的仪表板，工具栏上的部件中会显示遥测数据可视化。
联系我们
其他集成相关问题请 联系 monoZ。
