MQTT broker的一项重要能力是接收客户端发布的消息、基于topic进行过滤，并将消息分发给订阅者。这一过程在高负载下尤为重要。本文将介绍为确保TBMQ能够可靠处理约 1亿连接客户端并有效管理每秒600万条MQTT发布消息吞吐量所采取的措施。

测试方法

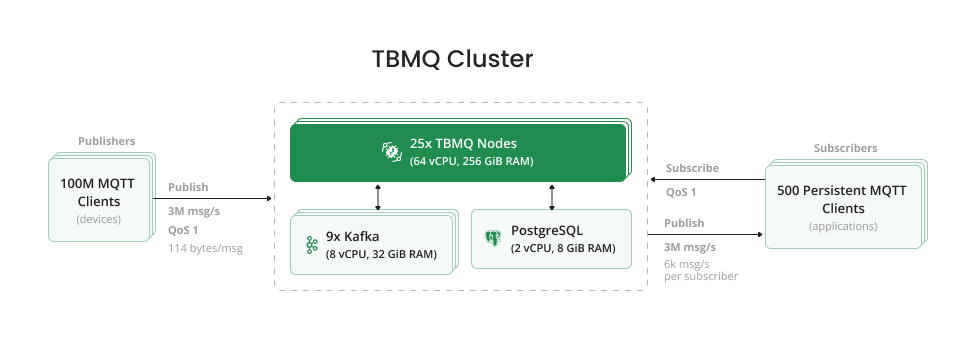

我们选择Amazon Web Services (AWS) 作为执行性能测试的云提供商。在 EKS 集群中部署了25节点的TBMQ集群（每个EC2实例/节点部署1个broker pod），并连接 RDS 和 Kafka。有关TBMQ架构的全面了解，请参阅后续页面。 RDS以单实例部署，Kafka由9个broker组成，分布在3个可用区 (AZ) 中。

不同IoT设备配置在产生的消息数量和每条消息大小上各不相同。我们模拟了发送含五个数据点的消息的智能追踪器设备。单条 “publish” 消息大小约为 114字节。以下是模拟消息结构，与真实测试用例略有不同，因为测试agent会生成有效载荷值。

{ "lat": 40.761894, "long": -73.970455, "speed": 55.5, "fuel": 92, "batLvl": 81 }

发布者分为500个组，总计20万个发布者，每组6k msg/s。每组负责向其指定的topic模式传输数据，格式为 CountryCode/RandomString/GroupId/ClientId。因此，发布者使用了约 1亿个不同topic的广泛范围。同时配置了500个订阅者组，每组包含一个 APPLICATION 订阅者。这些订阅者使用的topic过滤器与各自发布者组的topic模式对应（即 CountryCode/RandomString/GroupId/+）。因此，每个订阅者每秒可接收6k条消息，确保高效处理入站数据。

在上述场景中，TBMQ集群稳定维持100,000,500个连接，有效处理每秒600万条消息的吞吐量。吞吐量指每秒消息总数，包括入站和出站消息。每秒处理300万条入站消息，在1小时测试运行中总计108亿条消息。

测试 agent 协调MQTT客户端的配置和建立，支持灵活配置其数量。这些客户端持续运行，不断通过MQTT向指定topic发布时序数据。此外，agent还负责配置通过topic过滤器订阅以接收上述客户端发布的消息的MQTT客户端。

考虑到客户端的预热阶段，值得注意的是进行了6轮发布者各发送单条消息的操作。因此，约7分钟内生成了总计6亿条预热消息。这些预热消息用于准备系统并启动数据流。除预热阶段外，整个测试共处理了114亿条消息。该数字涵盖预热消息及完整测试期间产生和处理的后继消息。

该数据量约为1TB，存储在标记为 tbmq.msg.all 的初始Kafka topic中。每个配置为APPLICATION订阅者的订阅者在Kafka中都有专用topic，接收累计2280万条消息以供进一步处理和分析。值得注意的是，在500个订阅者的配置下，数据收集仅依赖Kafka，Postgres不参与。因为当前配置仅包含归类为 APPLICATION 的持久客户端。

提示：如需规划和管理Kafka磁盘空间，请调整大小保留策略和时长保留策略。有关各topic相关配置的详细信息，请参阅配置文档。

每个MQTT客户端与broker建立独立连接。该方法确保每个客户端独立运行并保持与broker的专用连接以实现无缝通信。

使用的硬件

服务名称	TBMQ	AWS RDS (PostgreSQL)	Kafka
实例类型	m6g.metal	db.m6i.large	m6a.2xlarge
内存 (GiB)	256	8	32
vCPU	64	2	8
存储 (GiB)	10	100	500
网络带宽 (Gibps)	25	12.5	12.5

测试总结

客户端连接速率达到了约22k连接/秒的显著水平，表明配置高效。为确保无资源泄漏或随时间性能下降，测试执行了1小时，以便进行充分观察和分析。

以每秒300万条发布消息的速率（含预热消息），整个测试共处理了114亿条消息，实现约1TB的入站和出站吞吐量。该数据量展示了TBMQ的可扩展性和处理能力。为保持高可靠性和消息投递保障，发布者和订阅者均采用 1 级MQTT服务质量 (QoS)，即 AT_LEAST_ONCE。该QoS级别确保消息至少投递一次，保证数据完整性和一致性。

考虑到测试的全面性，下表总结了关键要素和结果，便于查阅。

设备数	吞吐量 (msg/秒)	Broker CPU	Broker内存	Kafka CPU	Kafka读写吞吐量	PostgreSQL CPU	PostgreSQL读写IOPS
100M	6M	45%	160GiB	58%	7k / 80k KiB/s	2%	小于1 / 小于3

以下统计提供了测试期间使用的Kafka topic的洞察（即 publish_msg，Kafka topic重命名 [1] 后为 tbmq.msg.all，是存储所有消息的主Kafka topic，以及若干接收数据的APPLICATION订阅者的应用topic示例）。

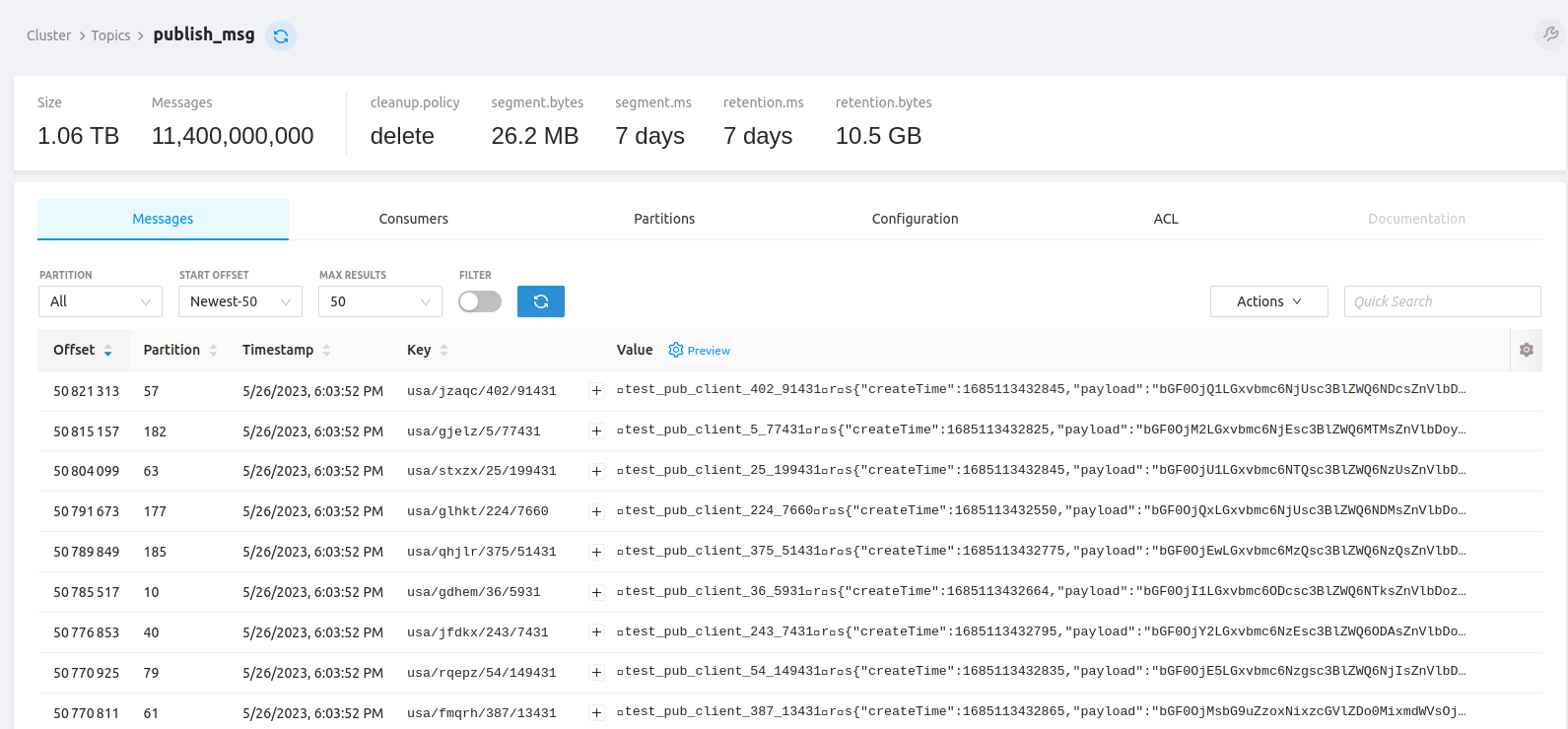

Publish msg topic - received all 11,400M messages

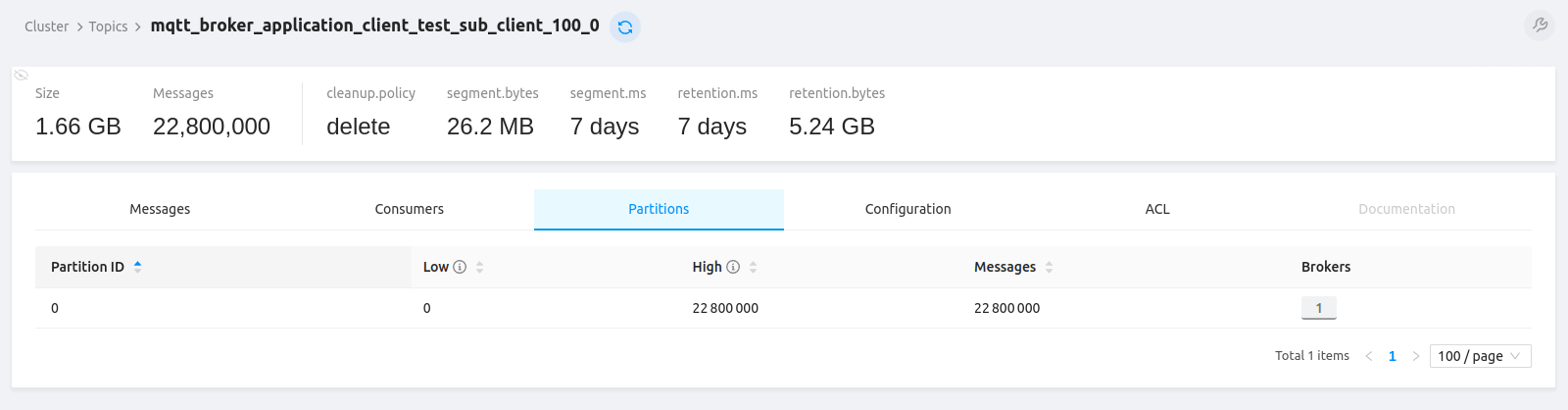

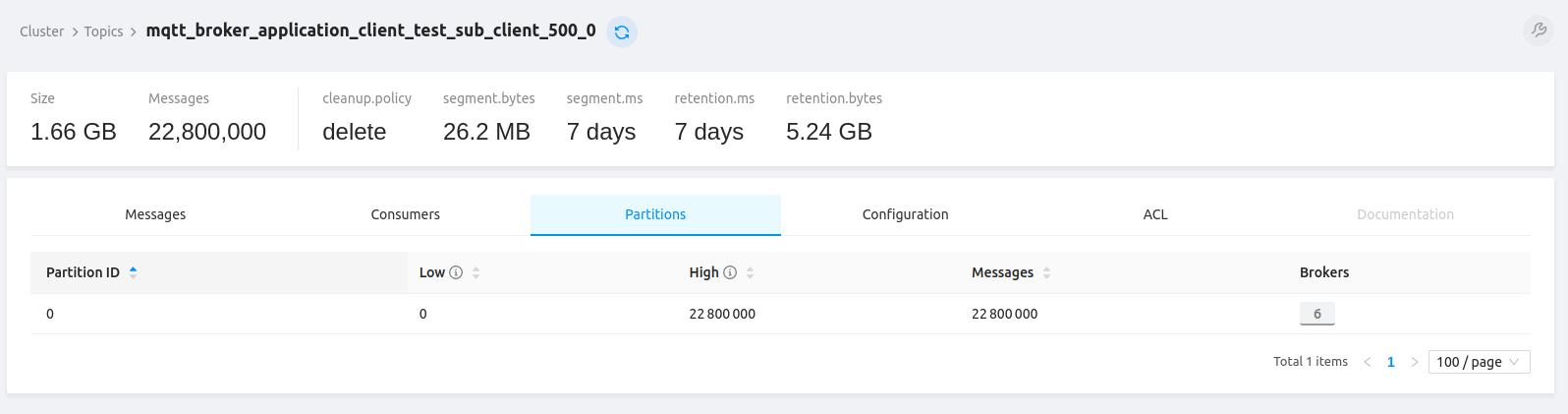

Application topic example 1 - received all 22.8M messages

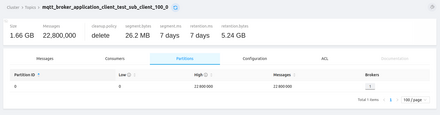

Application topic example 2 - received all 22.8M messages

需要强调的是，所提供信息显示处理所有消息的成功率为100%。 publish_msg 和应用topic包含压缩数据，因为生产者发送压缩数据且Kafka broker保留生产者设置的原始压缩编解码器（compression.type 属性）。该方法在保持消息完整性和原始压缩设置的同时，确保高效的数据存储和传输。

接下来关注消息处理延迟。下表包含关键统计，阐明该评估方面：

消息延迟平均值	消息延迟95分位	发布确认平均值	发布确认95分位
195 ms	295 ms	23 ms	55 ms

其中 “消息延迟平均值” 表示从发布者发送消息到订阅者接收的平均时长， “发布确认平均值” 表示从发布者发送消息到收到 PUBACK 确认的平均时间， 95分位为相应延迟统计的95百分位。

经验总结

当前配置下的TBMQ集群具备处理更大负载的能力。Kafka提供可靠且高可用的消息处理。在此场景中，APPLICATION 订阅者的使用以及测试性质导致PostgreSQL负载最小，每秒仅执行少量操作。 TBMQ节点之间无直接通信，有助于水平扩展以达到上述结果。尽管采用QoS 0可进一步提高消息速率，我们的目的是以更实际的配置展示TBMQ的处理能力。一般而言，QoS 1因在消息投递速度与可靠性之间取得平衡而广受欢迎。 TBMQ适合低消息速率和高消息速率场景。在fan-in、p2p和fan-out等多种处理场景中表现优异，同样适用于不同规模的部署。凭借其固有的垂直和水平可扩展能力，broker可适应小规模或大规模部署的需求。

测试期间遇到的挑战

在追求如此大规模的连接和数据流过程中，我们遇到了一些需要投入精力进行代码优化的场景。

例如，解决Kafka生产者断开连接问题，该问题会带来消息丢失的不利后果。为解决此问题，我们实现了专用于处理 Kafka生产者的发布回调 [2] 的独立executor服务。该措施有效解决了上述断开连接问题。

为进一步提升性能，我们通过利用Kafka生产者固有的线程安全特性，消除了对专用发布队列的需求 [3]。该调整以另一种方式实现了消息排序保证，从而在整体系统效率方面带来额外收益。

引入了额外调整以提高处理速率，如与消息包处理、UUID生成 [4] 改进相关的提交，以及采用无需显式刷新即可发送消息 [5] 的机制。

为优化内存利用率并减少不必要的垃圾产生，我们进行了大量工作以改进整体内存使用。这些增强 6、 7、 8 不仅提升了Garbage Collector性能，还减少了stop-the-world暂停，从而改善了整体系统响应性。

在后期的大规模测试阶段，我们观察到客户端在broker节点之间分布不均。这导致特定broker节点负载disproportionate，对发布者影响较小，但对APPLICATION客户端影响显著，需要更多资源。结果是一个broker节点处理的请求远多于其他节点。为解决此问题，我们设计了一种机制，确保 broker节点间的客户端均匀分布 [9]，并伴随其他小幅性能改进。

通过这些努力，我们成功解决了沿途的各种挑战，优化了代码性能，确保了系统的平稳高效运行。

TCO计算

以下为使用AWS部署TBMQ的总拥有成本 (TCO) 计算。

重要说明：以下所有计算和价格均为近似值，仅供说明用途。要获取精确的价格信息，强烈建议咨询您的云服务提供商。例如，AWS提供多种成本节省机会，如 Savings Plans（最高 72% 折扣）、 RDS Reserved Instances（最高 69%）、 MSK Tiered Storage（50% 或更多），以及多种其他选项。

us-east-1区域的AWS EKS集群。约73美元/月。

AWS实例类型：25 x m6g.metal实例（64 vCPU AWS Graviton2处理器，256 GiB，EBS GP3 10GiB）托管25个TBMQ节点。约23,800美元/月。

AWS RDS：db.m6i.large（2 vCPU，8 GiB），100GiB存储。约100美元/月。

AWS MSK：9个broker（每AZ 3个broker）x m6a.2xlarge（8 vCPU，32 GiB），4,500GiB总存储。约2,600美元/月。

TCO：约26,573美元/月或每设备每月0.0003美元。

运行测试

负载配置：

1亿个发布MQTT客户端（智能追踪器设备）；
500个持久订阅MQTT客户端（消费数据的特定应用，如用于分析/图表）；
通过MQTT每秒600万条消息吞吐量，每条MQTT消息包含5个数据点，消息大小114字节；
PostgreSQL数据库存储MQTT客户端凭证、客户端会话状态；
Kafka队列持久化消息。

如前所述，上述消息速率和消息大小在初始Kafka topic中每小时产生约 ~1TB 数据，每个订阅者topic每小时约 ~1.6GB 数据。

但是，出于可视化、分析等目的，不必长期存储数据。 TBMQ负责接收消息、在订阅者之间分发，并可选择为离线客户端临时存储。因此，建议根据您的具体需求配置适当的存储大小。此外，提醒您务必配置Kafka topic的大小保留策略和时长保留策略。

测试agent由性能测试节点（runner）集群和监督这些runner的编排器组成。为实现runner角色，我们部署了2000个发布者和500个订阅者Kubernetes pod，另有一个pod作为编排器。

通过利用JSON配置，我们可以分别指定发布者和订阅者，将其组织成组以便灵活控制。下面查看发布者和订阅者的配置。

发布者组：

{
    "id":1,
    "publishers":200000,
    "topicPrefix":"usa/ydwvv/1/",
    "clientIdPrefix":null
}

其中

id-发布者组标识符；
publishers-组中发布者客户端数量；
topicPrefix-发布消息的topic前缀；
clientIdPrefix-发布者的客户端ID前缀。

订阅者组：

{
    "id":1,
    "subscribers":1,
    "topicFilter":"usa/ydwvv/1/+",
    "expectedPublisherGroups":[1],
    "persistentSessionInfo":{
        "clientType":"APPLICATION"
    },
    "clientIdPrefix":null
}

其中

id-订阅者组标识符；
subscribers-组中订阅者客户端数量；
topicFilter-订阅的topic过滤器；
expectedPublisherGroups-当前订阅者将接收其消息的发布者组id列表（该参数用于调试和统计目的）；
persistentSessionInfo-包含客户端类型的持久化信息对象；
clientIdPrefix-订阅者的客户端ID前缀。

测试运行

测试从客户端与集群建立连接开始。APPLICATION 客户端订阅相关topic，发布者进入预热阶段。 100,000,500个客户端在性能测试pod之间均匀分布，便于与broker并行连接。

一段时间后，所有客户端成功建立连接，每个性能测试pod通知编排器其就绪状态。

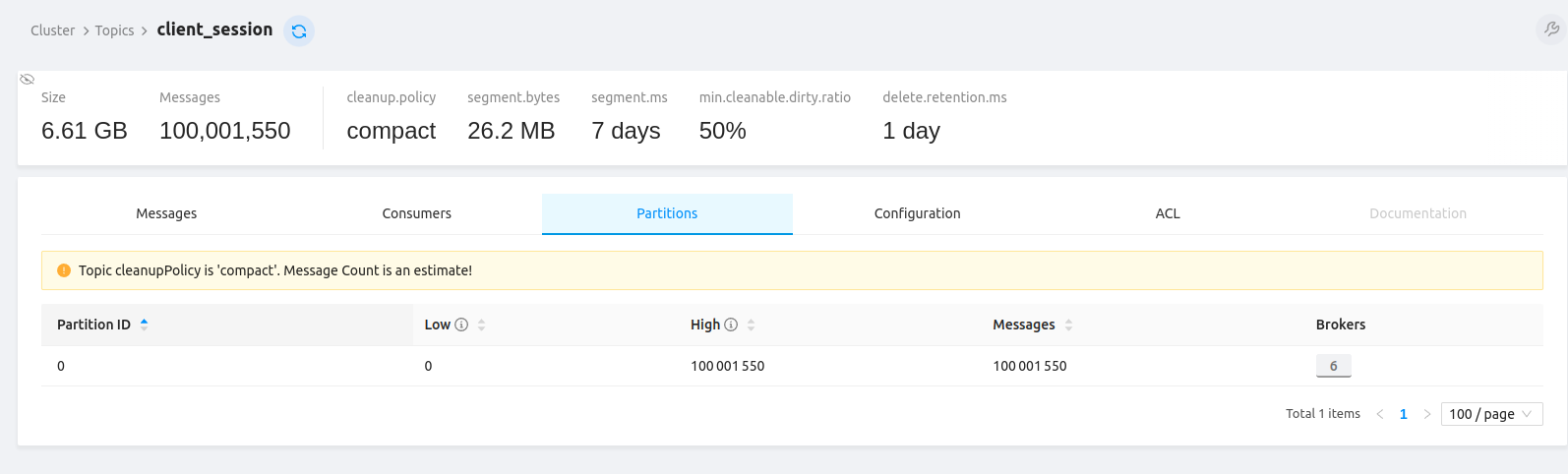

为评估进度，我们可以查看 client_session（Kafka topic重命名 [1] 后为 tbmq.client.session） Kafka topic。该topic提供连接会话的近似计数。

当所有runner就绪后，编排器通知集群已就绪，消息发布开始。

09:12:35.407 [main] INFO  o.t.m.b.tests.MqttPerformanceTest-Start msg publishing.

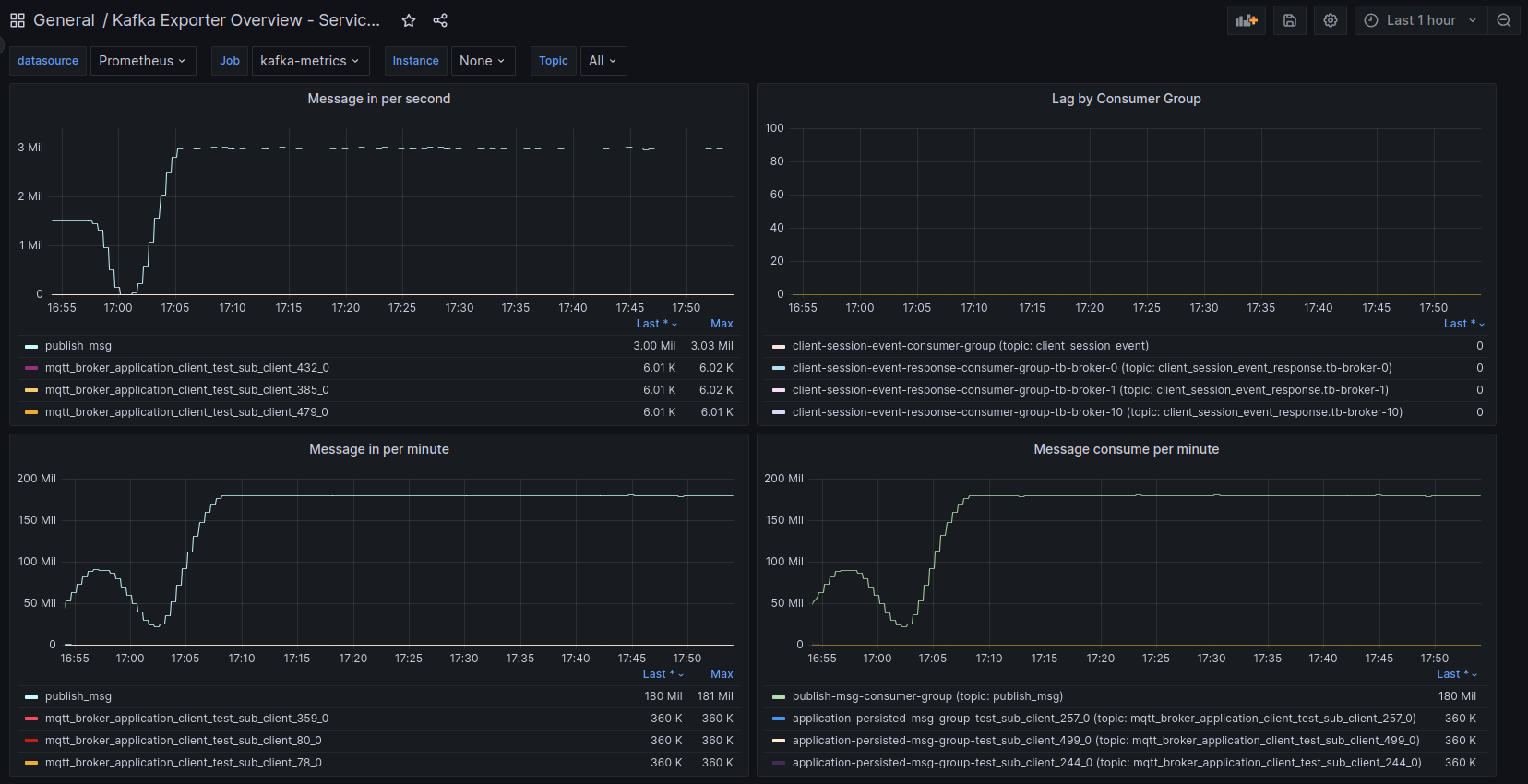

经过一段时间的处理后，我们可以评估测试期间使用的JMX、Grafana和 Kafka UI 等监控工具，以及AWS CloudWatch以获取更全面的洞察。经检查，我们观察到良好结果。发布和消费的消息正在处理，无明显延迟。应用处理器高效将消息投递给订阅者，确保平稳不中断的流。此外，所有100,000,500个客户端与broker保持稳定连接。

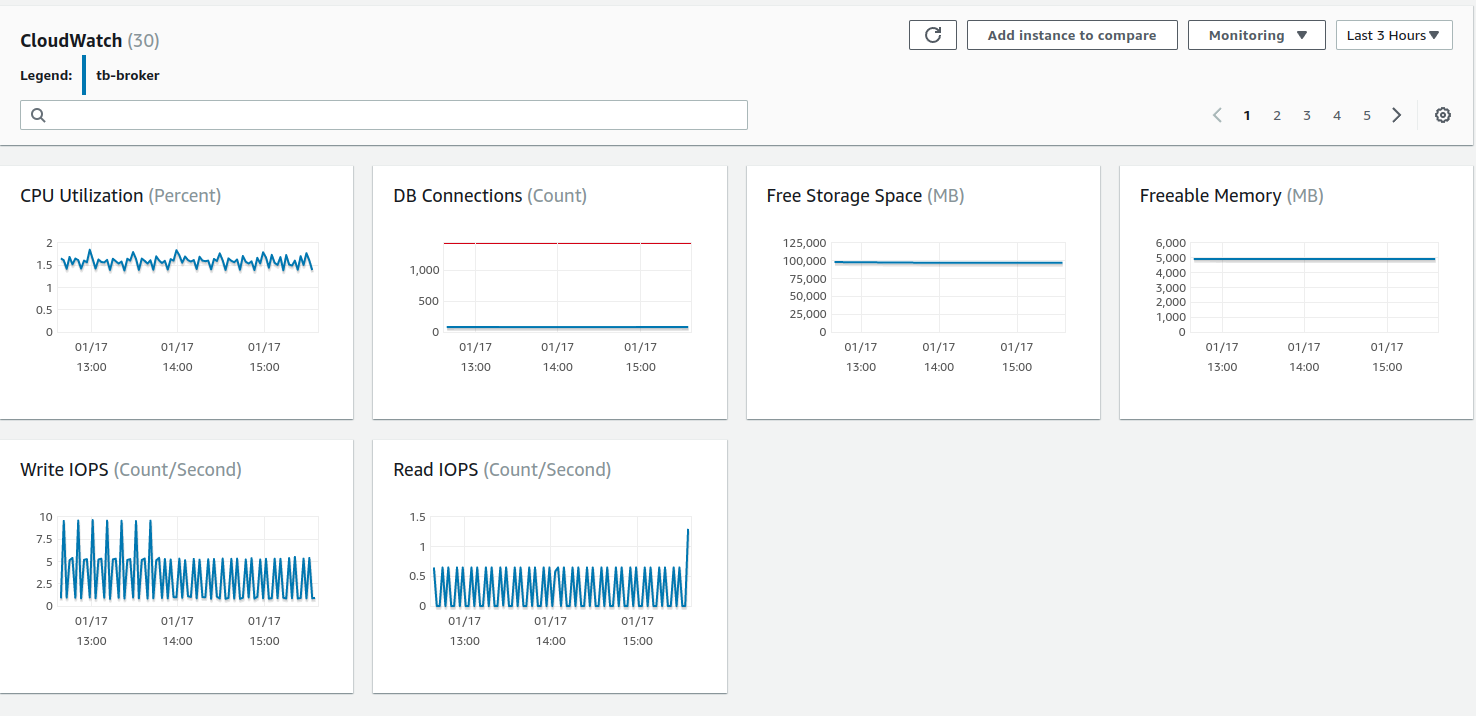

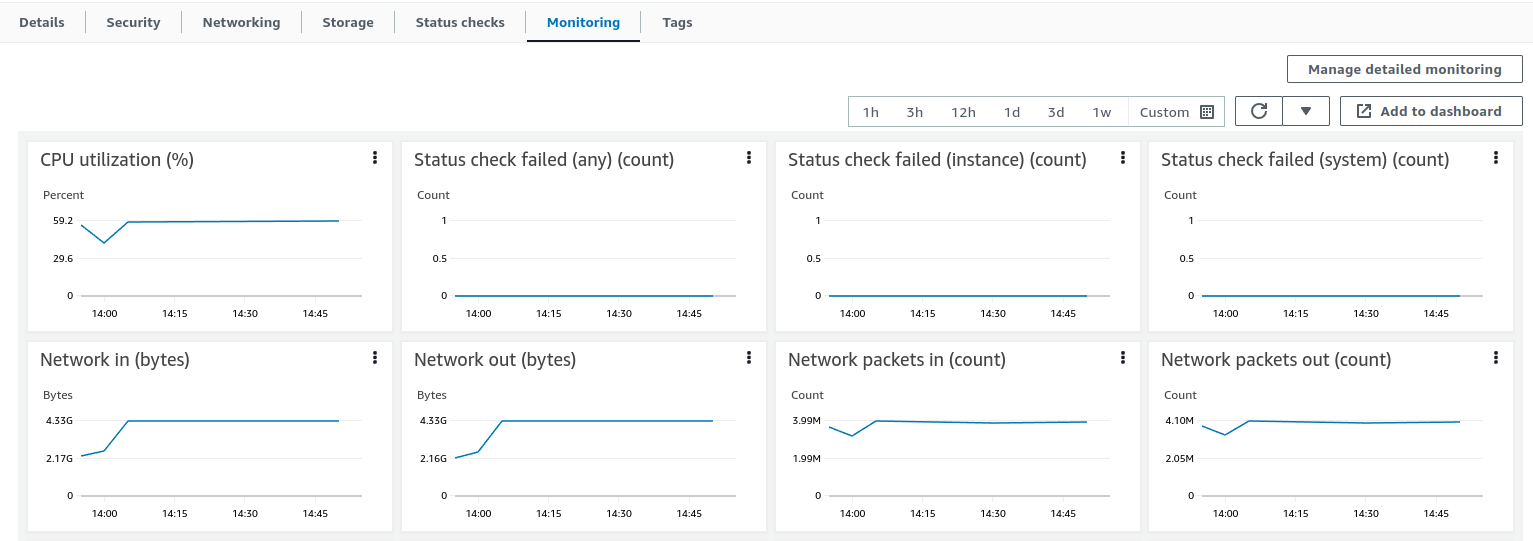

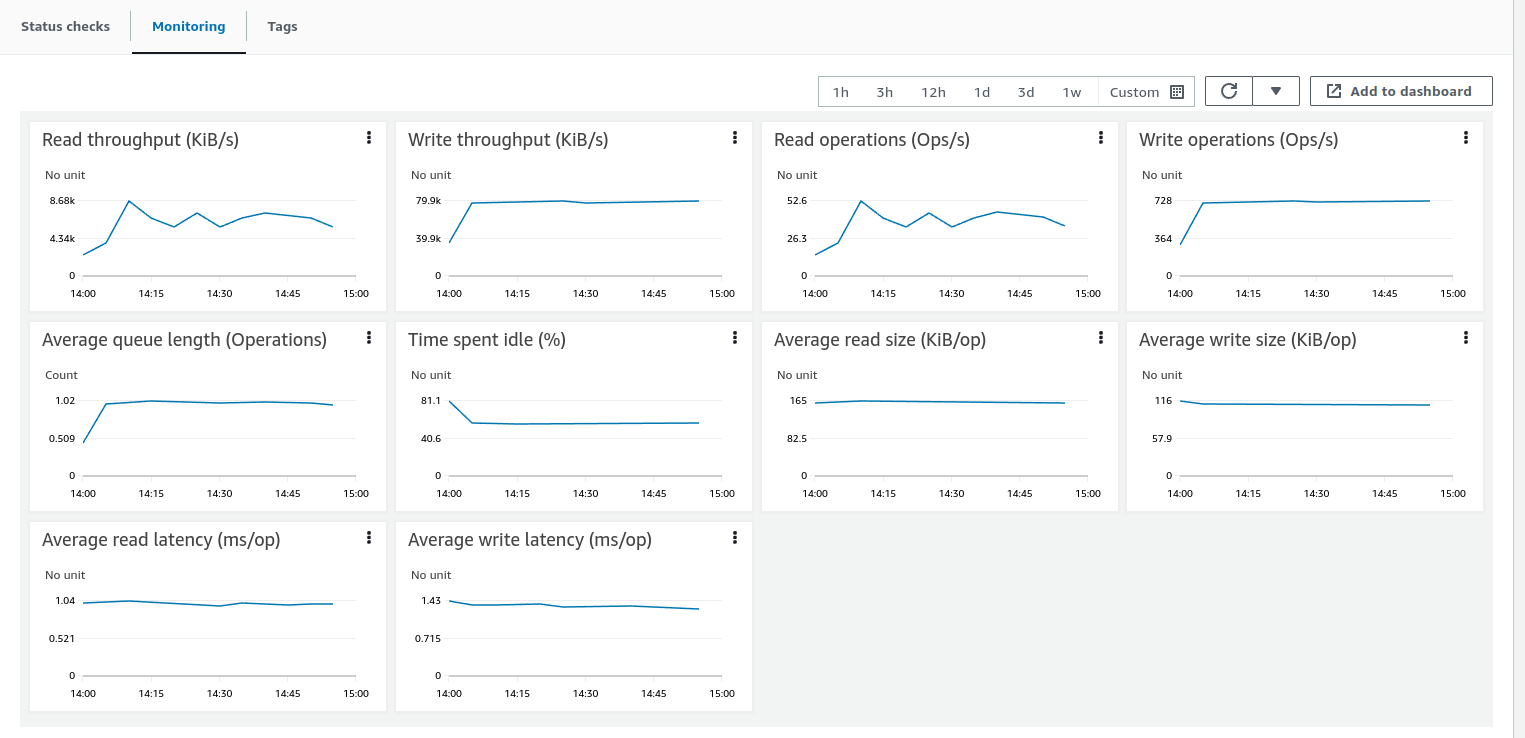

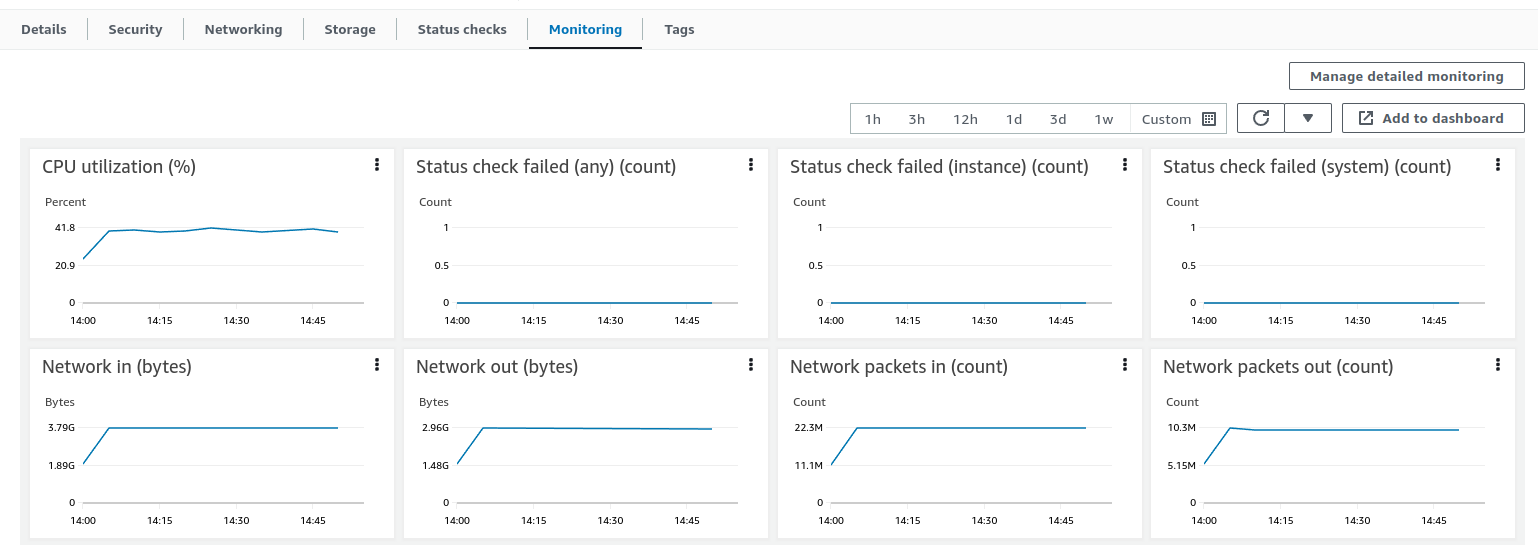

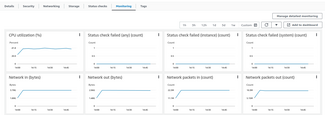

AWS实例（部署TBMQ节点的位置）监控显示平均CPU负载约45%。另一方面，AWS RDS资源未被利用，因为没有DEVICE持久客户端，每秒仅发送少量请求。同时，Kafka监控表明还有更多可用资源，暗示必要时可处理更高负载。

最后，让我们检查TBMQ的JVM状态。为此，我们必须转发JMX端口以建立连接并监控Java应用。

kubectl port-forward tb-broker-0 9999:9999

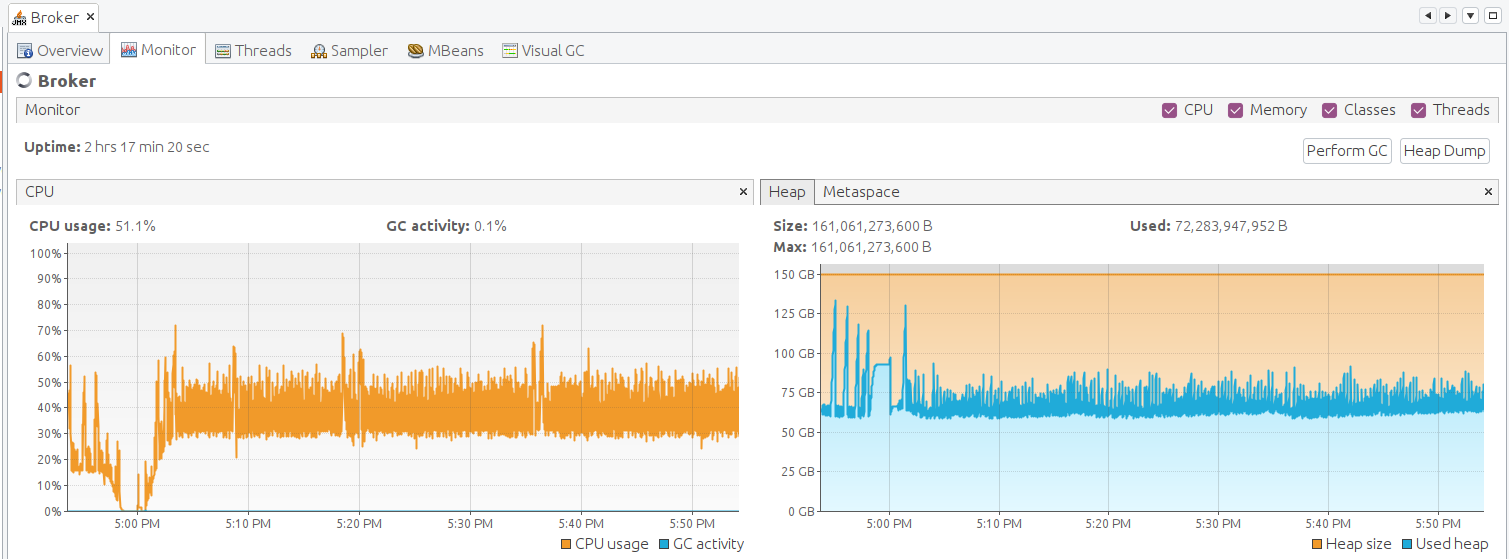

请打开 VisualVM 并添加本地应用。添加后打开它并让数据收集几分钟。以下是TBMQ的JMX监控。Broker节点运行平稳，无明显问题。

如何复现测试

请参阅后续安装指南了解如何在AWS上部署TBMQ。此外，您可以查看包含本性能测试期间运行TBMQ所用脚本和参数的 branch。最后，性能测试工具可用于执行性能测试，该工具可生成MQTT客户端并产生负载。配置性能测试时，您可以查看并修改发布者和订阅者的配置文件以模拟所需负载。

结论

本性能测试展示了TBMQ集群能够高效处理来自不同设备的每秒600万条消息吞吐量，并同时处理1亿个并发连接。我们致力于持续改进，将进行进一步工作以提升性能。因此，我们预计在不久的将来发布TBMQ集群的更新性能结果。我们真诚希望本文对评估TBMQ的人员以及希望在自己环境中进行性能测试的人员有所帮助。

如有反馈，欢迎在 GitHub 和 Twitter 关注我们。

参考提交

[1]-Kafka topic重命名。

[2]-Kafka生产者回调。

[3]-停止将发布消息加入队列。

[4]-消息包处理、UUID生成改进。

[5]-无需刷新发送消息。

[6]-ClientSessionInfo对象复用。

[7]-移除应用发布消息副本。

[8]-发布消息中的Bytebuf。

[9]-broker节点间MQTT客户端均匀分布。
