MQTT集成

• 数据流概述
• 前置条件
• 创建TBMQ MQTT集成
  • 主题过滤器
  • 配置
  • 事件
• 发送上行消息

TBMQ MQTT集成支持将消息转发至外部MQTT代理，实现与第三方平台的实时数据投递。适用于以下场景：

• 需将TBMQ数据转发至外部MQTT代理或IoT平台。
• 将TBMQ用作内部源与外部基于MQTT的系统之间的路由中间层。

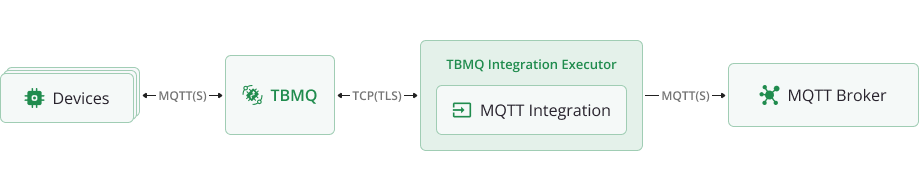

数据流概述

MQTT集成按以下步骤处理消息并转发至外部MQTT代理或系统：

1. 设备（客户端）发布MQTT消息到匹配集成主题过滤器的主题。
2. TBMQ代理接收消息并转发至TBMQ Integration Executor。
3. TBMQ Integration Executor处理消息，按需格式化并转发至外部MQTT代理或系统。
4. 外部系统接收消息并按需处理数据。

前置条件

设置集成前，请确保：

• 有正在运行的TBMQ实例。
• 有可发布MQTT消息的客户端（如TBMQ WebSocket Client）。
• 有可接收MQTT消息的客户端（如TBMQ WebSocket Client）。

创建TBMQ MQTT集成

1. 进入集成页面，点击 ”+” 创建新集成。

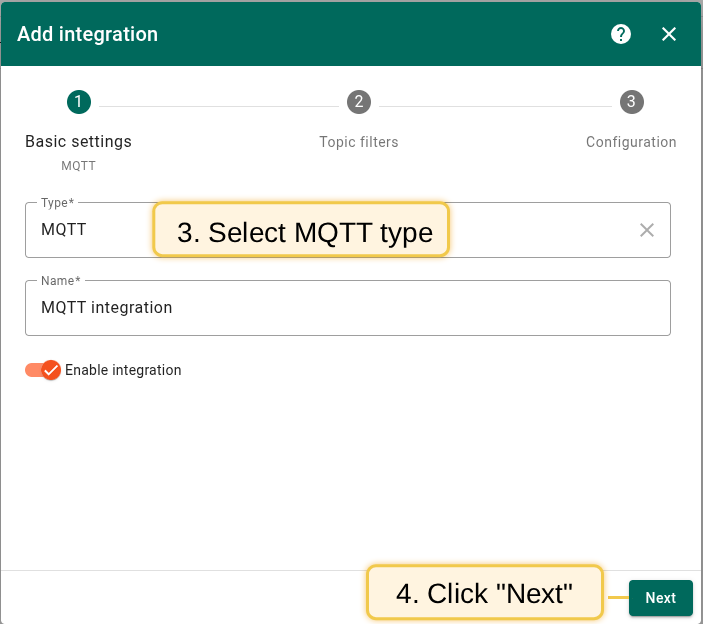

2. 选择 MQTT 作为集成类型，点击下一步。

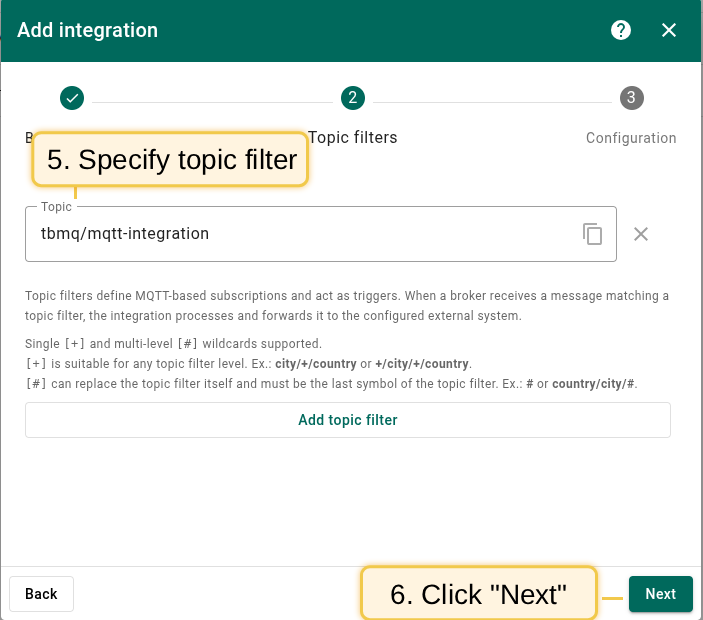

3. 在主题过滤器中订阅主题 tbmq/mqtt-integration，点击下一步。

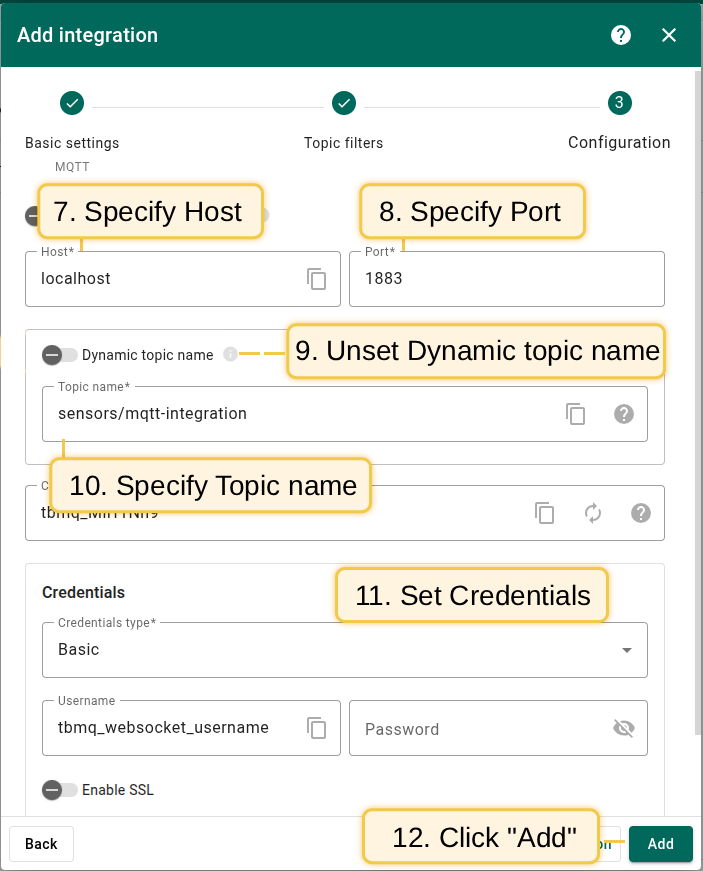

4. 在配置步骤：
   • 输入 Host（localhost）；
   • 输入 Port（1883）；
   • 将“动态主题名”设为 false，“主题名”设为 sensors/mqtt-integration；
   • 将“凭证”类型设为 Basic，“用户名”设为 tbmq_websockets_username；
5. 点击添加保存集成。

重要提示：当配置集成将消息发布回TBMQ时，请确保禁用”Dynamic topic name”，并确保发布主题与集成的主题过滤器不重叠，以防止产生无限消息循环。

你可以使用”Check connection”按钮测试与配置的MQTT代理的连接。 这将创建一个MQTT客户端尝试连接到代理，然后立即断开连接。

主题过滤器

Topic filters 定义基于 MQTT 的订阅，并作为 TBMQ HTTP Integration 的触发器。当 broker 收到与 configured topic filters 匹配的消息时，integration 会处理并转发到指定外部系统。

若 integration 配置了如下 topic filter：

1
tbmq/devices/+/status

则匹配该模式的消息都会触发 integration，例如：

1
2
tbmq/devices/device-01/status
tbmq/devices/gateway-01/status

配置

事件

TBMQ 为 integration 相关事件提供日志，便于调试和排查 integration 行为。 以下为三种「Event」类型：

• Lifecycle Events – 记录 Started、Created、Updated、Stopped 等事件

• Statistics – 提供 integration 性能洞察，包括已处理消息数和错误数

• Errors – 记录与认证、超时、payload 格式或外部服务连通性相关的失败

发送上行消息

要发送消息，请按以下步骤操作：

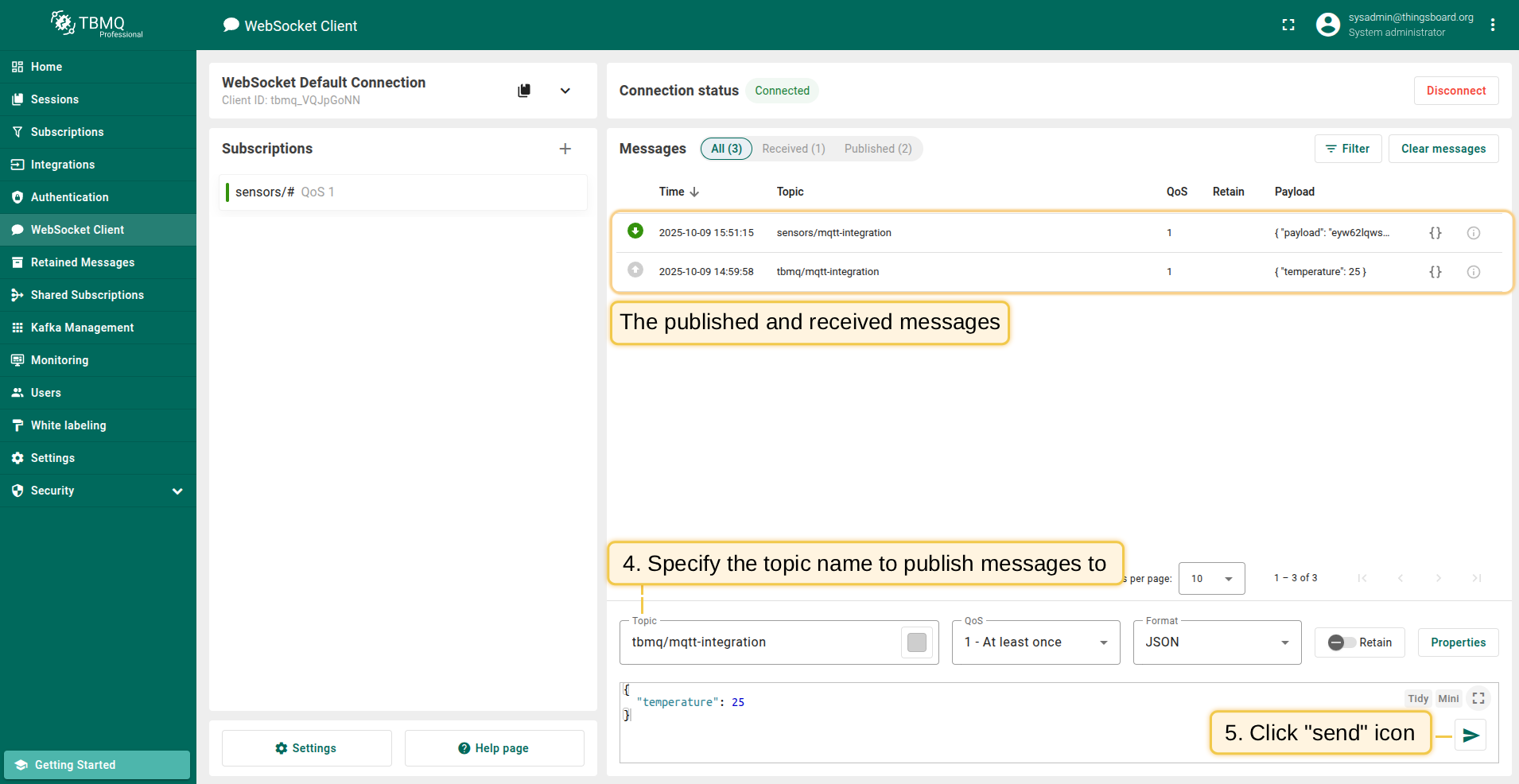

1. 进入WebSocket Client页面。
2. 选择”WebSocket Default Connection”或任何其他可用的工作连接，然后点击Connect。确保”Connection status”显示为Connected。
3. 将”Topic”字段设置为tbmq/mqtt-integration以匹配集成的”Topic Filter”。
4. 点击Send图标发布消息。
5. 如果成功，”Messages”表中应出现两条新消息：

• 一条由WebSocket Client发送。
• 一条从MQTT Integration接收，消息负载类似于：

  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  {
   "payload": "eyJ0ZW1wZXJhdHVyZSI6MjV9",
   "topicName": "tbmq/mqtt-integration",
   "clientId": "tbmq_7QUvZzow",
   "eventType": "PUBLISH_MSG",
   "qos": 1,
   "retain": false,
   "tbmqIeNode": "tbmq_ie_node",
   "tbmqNode": "tbmq_node",
   "ts": 1742554969254,
   "props": {},
   "metadata": {
      "integrationName": "MQTT integration"
   }
  }


消息字段说明：

• payload：MQTT消息的Base64编码内容（例如"eyJ0ZW1wZXJhdHVyZSI6MjV9"是JSON对象{"temperature": 25}）。
• topicName：消息发布到的MQTT主题。
• clientId：发布消息的MQTT客户端ID。
• eventType：MQTT事件类型，此处为发布消息（目前唯一支持的类型）。
• qos：传入消息使用的服务质量等级。
• retain：指示消息是否为MQTT保留消息。
• tbmqIeNode：处理该消息的Integration Executor服务的节点ID。
• tbmqNode：接收该消息的TBMQ代理的节点ID。
• ts：消息接收时的时间戳（毫秒）。
• props：MQTT5.0用户属性或其他MQTT属性。
• metadata：从集成配置添加的额外元数据，例如处理该消息的集成名称，默认添加。
