PROXY Protocol 是一种简单协议，用于在多层代理或负载均衡器之间安全传输连接信息（如客户端IP地址）。
TBMQ同时支持 PROXY Protocol v1 和 v2，可接收并处理真实的客户端IP和端口， 这对于准确审计、限流、访问控制及理解客户端连接的实际来源至关重要。
- PROXY Protocol v1：人可读的基于ASCII的格式，在TCP流前添加连接元数据（如IP地址和端口）。
- PROXY Protocol v2：更高效的二进制格式，提供与v1相同的信息，但支持更多协议且在高吞吐量环境下性能更好。
使用PROXY Protocol，TBMQ可根据客户端真实IP地址记录、过滤并应用策略，否则该地址会被代理或负载均衡器遮蔽。
PROXY Protocol工作原理

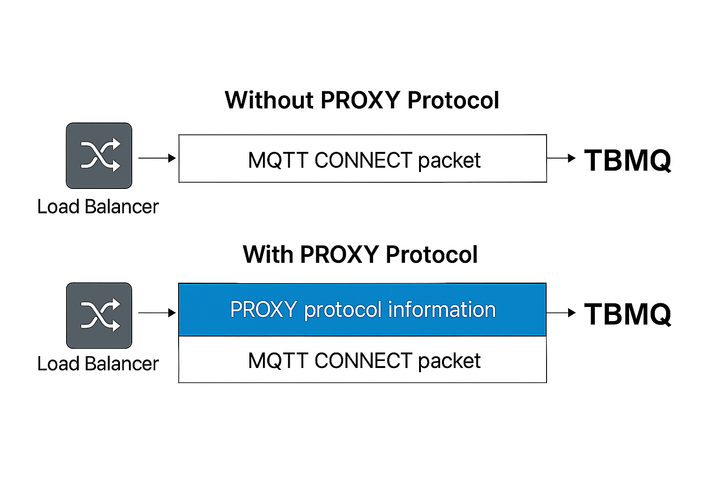

PROXY Protocol在TCP流的开头追加有关原始客户端连接的 元信息。 此元数据由代理或负载均衡器在任意协议特定数据（如MQTT CONNECT包或TLS握手）之前 发送。
当客户端通过支持PROXY Protocol的代理连接TBMQ时，连接流程如下：
- 代理接受客户端的TCP连接。
- 代理立即发送包含以下内容的 PROXY Protocol头：
- 客户端的 源IP 和 端口。
- 代理的 目标IP 和 端口。
- 协议类型（TCP over IPv4或IPv6）。
- 启用PROXY Protocol的TBMQ首先读取此头，提取真实客户端信息，然后继续处理应用数据：
- 对于明文MQTT/WS连接：TBMQ随后处理MQTT CONNECT包。
- 对于TLS加密的MQTT/WS连接：TBMQ解析头后继续进行 TLS握手。
- 在 PROXY Protocol v1 中，此头以 ASCII 格式发送，例如：
1
PROXY TCP4 192.0.2.1 198.51.100.1 12345 1883\r\n
- 在 PROXY Protocol v2 中，头为 二进制 格式，更紧凑，适合高性能系统。
这意味着TBMQ将每条传入连接的前几个字节视为PROXY Protocol数据，然后才解释为MQTT连接。
何时使用该协议？
在以下情况下应在TBMQ中启用PROXY Protocol：
- TBMQ部署在支持PROXY Protocol的 负载均衡器 或 反向代理（如HAProxy、AWS NLB、NGINX）之后。
- 需要捕获客户端的 真实IP地址，用于：
- 准确 记录 客户端连接详情。
- 应用 基于IP的安全策略 和 限流。
- 基于真实客户端来源的详细 审计 和 分析。
TBMQ将客户端IP地址作为 客户端会话信息 的一部分存储。 此IP地址也用于 Unauthorized Clients 功能，TBMQ在其中跟踪认证失败的客户端的连接尝试。 拥有正确的IP地址有助于识别未授权访问尝试的来源并改进安全监控。
若不使用PROXY Protocol，TBMQ只能看到代理或负载均衡器的IP，无法区分代理后的各客户端。 启用PROXY Protocol可确保TBMQ在连接时收到实际客户端IP和端口。
重要：除非代理已正确配置为发送PROXY Protocol头，否则 不要 启用PROXY Protocol。启用后，TBMQ期望每条TCP连接开头都有PROXY Protocol头。
如何启用该协议？
要在TBMQ中启用PROXY Protocol支持，需更新MQTT监听器配置。
- TBMQ v2.3之前：PROXY Protocol设置 全局 应用于TBMQ中所有MQTT监听器，无法 为每个监听器单独配置。
1
2
3
4
5
# MQTT listeners parameters
listener:
# Enable proxy protocol support. Disabled by default. If enabled, supports both v1 and v2.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_PROXY_PROTOCOL_ENABLED:false}"
将环境变量 MQTT_PROXY_PROTOCOL_ENABLED 设为 “true”。
- TBMQ v2.3起：除全局设置外，还可 按MQTT监听器 配置PROXY Protocol。 按监听器设置默认为未设置，继承全局值。 若显式设置，按监听器值将覆盖全局值。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# MQTT listeners parameters
listener:
# Enable proxy protocol support as a global setting for all listeners. Disabled by default. If enabled, supports both v1 and v2.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_PROXY_PROTOCOL_ENABLED:false}"
# Per-listener overrides (inherit global if unset)
tcp:
# Enable proxy protocol support for the MQTT TCP listener. Unset by default – in this case it inherits the global MQTT_PROXY_PROTOCOL_ENABLED value.
# If explicitly set, supports both v1 and v2 and takes precedence over the global setting.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_TCP_PROXY_PROTOCOL_ENABLED:}"
ssl:
# Enable proxy protocol support for the MQTT TLS listener. Unset by default – in this case it inherits the global MQTT_PROXY_PROTOCOL_ENABLED value.
# If explicitly set, supports both v1 and v2 and takes precedence over the global setting.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_SSL_PROXY_PROTOCOL_ENABLED:}"
ws:
# Enable proxy protocol support for the MQTT WS listener. Unset by default – in this case it inherits the global MQTT_PROXY_PROTOCOL_ENABLED value.
# If explicitly set, supports both v1 and v2 and takes precedence over the global setting.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_WS_PROXY_PROTOCOL_ENABLED:}"
wss:
# Enable proxy protocol support for the MQTT WSS listener. Unset by default – in this case it inherits the global MQTT_PROXY_PROTOCOL_ENABLED value.
# If explicitly set, supports both v1 and v2 and takes precedence over the global setting.
# Useful to get the real IP address of the client in the logs, for session details info and unauthorized clients feature
proxy_enabled: "${MQTT_WSS_PROXY_PROTOCOL_ENABLED:}"
示例
1
2
3
MQTT_PROXY_PROTOCOL_ENABLED=true # PROXY protocol 全局启用
MQTT_TCP_PROXY_PROTOCOL_ENABLED=false # MQTT TCP监听器显式禁用PROXY protocol -> 禁用
MQTT_SSL_PROXY_PROTOCOL_ENABLED= # TLS监听器PROXY protocol 设置未设置，继承全局设置 -> 启用
重要说明：
- 当
proxy_enabled设为true时，TBMQ自动支持 PROXY Protocol v1和v2。 - 此设置确保TBMQ正确解析每条TCP连接开头发送的PROXY Protocol头，在任意MQTT或TLS特定数据 之前。
HAProxy
要使用PROXY Protocol将真实客户端IP转发给TBMQ，按如下配置 HAProxy：
1
server tbmq1 192.168.1.100:1883 send-proxy
send-proxy：指示HAProxy向TBMQ发送PROXY Protocol v1头。- 将
192.168.1.100:1883替换为您的TBMQ broker的IP和端口。
要使用PROXY Protocol v2，改为：
1
server tbmq1 192.168.1.100:1883 send-proxy-v2
send-proxy-v2：向TBMQ发送PROXY Protocol v2头。
可在此处查找启用PROXY Protocol的完整HAProxy配置指南 here。
AWS Network Load Balancer (NLB)
要配合 AWS NLB 使用PROXY Protocol，需启用 PROXY Protocol v2：
- 确保NLB为 TCP 或 TLS 类型。
- 使用AWS CLI启用PROXY Protocol v2：
1
2
3
aws elbv2 modify-target-group-attributes \
--target-group-arn <your-target-group-arn> \
--attributes Key=proxy_protocol_v2.enabled,Value=true
注意：AWS NLB仅支持 PROXY Protocol v2。
或者，在Kubernetes环境中配合AWS NLB启用 PROXY Protocol v2，在Service定义中添加以下annotation：
1
service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"
*为所有源IP启用 PROXY Protocol v2。
详见官方 AWS文档。
其他负载均衡器
不仅限于HAProxy或AWS NLB——任何支持PROXY Protocol的负载均衡器均可与TBMQ配合使用。 例如 Google Cloud Load Balancer、Azure Load Balancer、NGINX 或其他反向代理。
配置步骤简单：
- 根据所选负载均衡器的 官方文档 在其上启用PROXY Protocol。
- 在TBMQ端启用PROXY Protocol（全局或按监听器，取决于您的版本）。
双方正确配置后，TBMQ将正确解析PROXY Protocol头并捕获真实客户端IP和端口，无论使用哪种负载均衡器。
注意事项
- 若TBMQ启用了PROXY Protocol但代理/负载均衡器未使用，TBMQ将无法解析初始字节，可能拒绝连接。
- 若TBMQ禁用了PROXY Protocol但代理/负载均衡器启用，TBMQ会将PROXY Protocol头误解为MQTT或TLS数据的一部分，导致连接错误或协议解析失败。
- 启用PROXY Protocol支持时，确保所有到TBMQ的连接均通过正确配置的代理。
- 仅当TBMQ部署在受信任代理之后时才应启用PROXY Protocol，因协议允许代理定义客户端IP。
注意：TBMQ对PROXY Protocol支持并非协议无关。 启用PROXY Protocol时，所有连接必须包含PROXY头。 不支持在同一监听器上混用带和不带PROXY头的连接。 未来版本可能引入更灵活的处理以支持混合连接类型。
