| 自 TBMQ 版本 2.1.0 起可用 |
概述
TBMQ中的集成是数据桥梁，可将连接客户端发出的MQTT消息转发至外部系统，如HTTP端点、Kafka代理或其他MQTT代理。 这使IoT设备与更广泛的数据基础设施之间的数据流动顺畅，让MQTT代理成为架构中的中心集成点。
为何使用集成？
集成使MQTT数据在代理之外可用。它们帮助您：
- 将MQTT消息桥接至外部系统以便处理、存储或分析。
- 实现MQTT与其他协议之间的互操作性。
- 在不同平台间构建复杂的事件驱动工作流。
- 保持IoT架构的模块化与可扩展性。

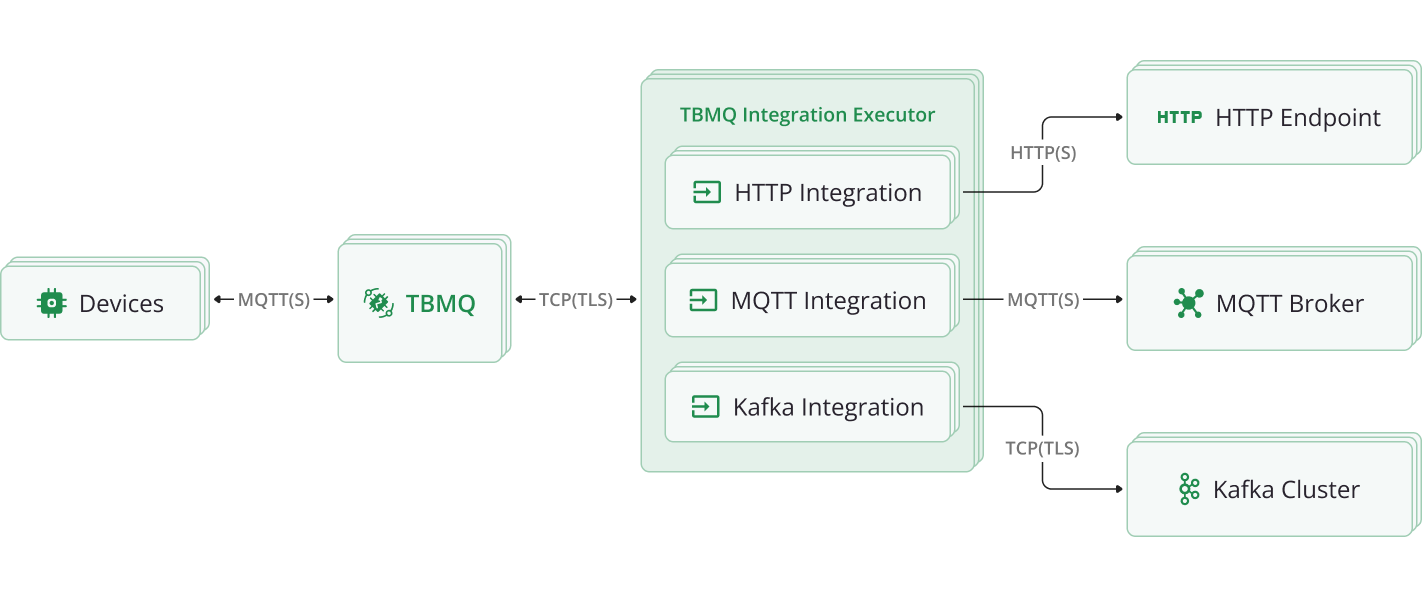

高层设计
从高层看，TBMQ的集成流程如下：
- MQTT客户端使用 MQTT 或 MQTTS 连接至 TBMQ 代理并发布消息。
- 当消息匹配集成的主题过滤器（MQTT订阅）时，TBMQ 通过 Kafka 将消息发送至 TBMQ Integration Executor。
- Integration Executor 接收消息、进行处理，并转发至正确的外部系统，例如：
- 通过 HTTP或HTTPS 至 HTTP端点。
- 通过 MQTT或MQTTS 至其他 MQTT代理。
- 通过 Kafka二进制协议（TCP或TLS） 至 Kafka代理。
新微服务
TBMQ使用名为 TBMQ Integration Executor（简写为 “TBMQ IE”）的专用微服务来管理与运行集成。
该功能下，TBMQ支持由 TB_SERVICE_TYPE 环境变量定义的两种服务类型：
- tbmq – 核心MQTT代理服务；
- tbmq-integration-executor – 集成执行服务（tbmq-ie）。
Integration Executor服务监听来自TBMQ（经Kafka）的集成事件与消息，根据集成配置处理它们，并将数据转发至外部系统。 您可在TBMQ集群内部署多个Integration Executor微服务，以实现可扩展性与故障隔离。
该架构确保了职责清晰、高可用，并提升了可扩展性与系统性能。
部署选项
在TBMQ中，集成只能通过Integration Executor微服务部署。
为何不嵌入TBMQ？
我们有意不将集成逻辑嵌入 TBMQ代理内部。该设计带来以下好处：
- 隔离：外部系统（如HTTP端点）的故障或慢响应不会影响代理中的MQTT消息处理。
- 可扩展性：
tbmq-ie实例可根据负载独立扩展，不影响代理性能。 - 弹性：每个Integration Executor可独立重启或失败，而不中断核心MQTT服务。
- 可扩展性：可在Integration Executor中添加新的集成类型或改进，而不修改代理本身。
- 职责清晰：代理负责MQTT协议逻辑，Integration Executor负责向外部系统投递数据。
架构
本节介绍TBMQ与Integration Executor如何内部通信、数据如何在组件间流动，以及系统如何在负载下保持可扩展与容错。
集成实体
集成对象在TBMQ的PostgreSQL数据库中对应实体。 主要用于TBMQ Web UI——查看和管理集成。每个集成实体包含基本字段，例如：
- Type – HTTP、Kafka或MQTT。
- Name – 可读名称。
- Enabled – 集成是否启用或禁用。
- Status – 集成的实际状态：
- Disabled：未激活。
- Active：运行中并处理消息。
- Failed：发生连接失败。
- Pending：等待验证和激活。
- Configuration – 包含外部系统的连接详情与参数。
- Topic filters – 定义基于MQTT的订阅并作为触发器。当代理收到匹配主题过滤器的消息时，触发集成并将其转发至配置的外部系统。
您可以为不同类型、主题过滤器和目标系统配置多个集成。每个集成独立运行，可随时启用或禁用。
MQTT集成配置示例（部分）：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
{
"id": "3e3abdb2-12f9-4850-a654-50a0c8dbbed6",
"name":"MQTT integration",
"type":"MQTT",
"enabled":true,
"configuration":{
"topicFilters":[
"tbmq/#"
],
"clientConfiguration":{
"host":"10.7.3.148",
"port":1883
}
},
"status":{
"success":true
}
}
TBMQ（MQTT代理）组件
核心TBMQ服务（TB_SERVICE_TYPE=tbmq）负责MQTT协议逻辑，包括客户端连接、订阅与消息路由。
还通过处理创建、更新和删除请求来管理集成实体，并将其存储于数据库。
此外，向TBMQ IE发送集成验证请求（用于验证配置或连接检查），并向TBMQ IE发布集成配置事件。
最后，将收到的MQTT消息与集成订阅匹配，并在适用时转发至TBMQ IE。
代理相对于Integration Executor无状态，可水平扩展以应对增加的MQTT流量。
TBMQ Integration Executor组件
Integration Executor（TB_SERVICE_TYPE=tbmq-integration-executor）是独立微服务，负责接收并处理来自TBMQ的验证请求，然后返回响应。
根据配置事件（创建、更新或删除）管理完整集成生命周期。
此外，执行集成逻辑，包括重试机制、超时处理与背压控制。
将MQTT消息投递至配置的外部系统，如HTTP、Kafka或MQTT。
向TBMQ发回生命周期、错误与统计集成事件。
该组件独立于代理运行，可单独扩展。 确保外部系统的延迟或故障不会影响代理处理MQTT流量的能力。
Kafka（内部通信层）
Kafka在TBMQ代理与Integration Executor之间充当桥梁。 支持服务之间可靠投递集成相关事件。 在组件宕机、处理延迟或负载激增时提供消息缓冲。 通过允许多个代理与执行器实例并发工作，实现可扩展与并行处理。

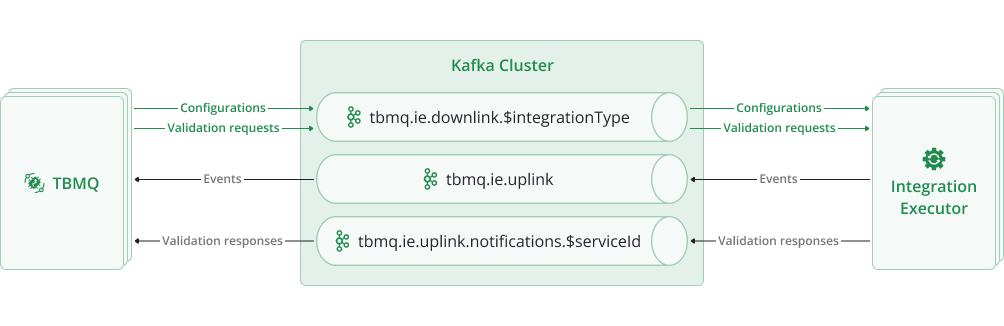

TBMQ与其Integration Executor微服务通过Kafka在多个专用主题上异步通信。 每个主题服务于特定目的，支持组件间解耦、可靠且可扩展的数据流。
- tbmq.ie.downlink.$integrationType — 用于将集成配置和验证请求从TBMQ发送至IE的 Compact 主题（$integrationType可为 ‘http’、’mqtt’ 或 ‘kafka’）。
- tbmq.ie.uplink — 用于将生命周期事件、统计与错误从IE发回TBMQ的主题。
- tbmq.ie.uplink.notifications.$serviceId — 用于将验证响应及其他一次性回复发送至正确的TBMQ节点（由 $serviceId标识）的主题。
- tbmq.msg.ie.$integrationId — 用于将MQTT消息从TBMQ转发至IE的按集成消息处理主题（$integrationId为集成实体的UUID）。
下行主题
TBMQ对下行通信使用 Kafka compact主题。每种集成类型有各自的专用主题：
tbmq.ie.downlink.httptbmq.ie.downlink.mqtttbmq.ie.downlink.kafka
这些主题用于在集成创建、更新或删除时投递集成配置数据。 也用于触发连接和验证请求，以在激活前测试外部系统连通性并验证配置。
工作方式
- 集成生命周期事件（创建、更新、删除）根据集成类型发布至相应的下行compact主题（例如HTTP集成使用
tbmq.ie.downlink.http）。 - Kafka的log compaction机制仅保留每个集成ID的最新配置，丢弃过时消息。
- 启动或分区重新分配时，
tbmq-ie实例进入恢复模式：- Seek至所分配主题分区的起始位置。
- 从compact记录恢复所有相关集成的最新状态。
- 跳过所有验证请求（因其已过去）以高效处理。
- 到达分区末端后恢复完成，切换至实时模式并开始正常运行。
- 集成仅在从Kafka完全恢复其最新配置后才初始化。
- 在实时模式下，新的集成事件立即处理。验证请求即时处理。
- 关闭或分区回收时，
tbmq-ie实例停止受影响的集成并清理底层资源（如协议客户端与连接）。
该方式的优势
弹性确保TBMQ IE可在重启后完全恢复，无需外部配置存储。 一致性保证始终使用最新有效配置，避免陈旧或冲突状态。 可扩展性通过无状态服务设计实现，所有配置状态持久化于Kafka。 降低负载意味着仅写入变更的配置，无需重复发送完整配置集。
该模式提供由Kafka支持的持久化、分布式配置源，使多个TBMQ IE实例上的集成执行可靠且可扩展。
为何使用独立主题？
尽管下行主题不用于消息处理（对并行处理有益），按集成类型分离它们带来以下好处：
- 执行器专业化：可使用
TB_SERVICE_INTEGRATIONS_SUPPORTED和TB_SERVICE_INTEGRATIONS_EXCLUDED环境变量 让特定Integration Executor实例仅处理某些集成类型。 - 定向消费：执行器仅订阅其配置为处理的主题。
- 更好隔离：不同集成类型常有不同配置负载与验证逻辑。专用主题确保每个执行器仅收到相关消息。
- 运维简洁：便于按集成类型调试和监控流量。
- 灵活扩展：可根据每种集成类型的负载特性单独调优每个主题（如分区、保留期）。
该设计使管理员能部署专业化执行器实例——例如在一个池中仅运行HTTP集成，在另一个池中运行Kafka——在规模上提供灵活性、隔离与效率。
上行主题
该主题供Integration Executor向TBMQ代理发送重要事件，包括：
- 生命周期事件（例如集成启动或停止）。
- 错误（报告向外部系统投递失败）。
- 统计（如成功/失败处理计数）。
该主题收到的所有消息作为Event实体存储于TBMQ数据库，用于内部跟踪、诊断与管理可见性。
上行通知主题
这些按节点划分的主题供Integration Executor 向特定TBMQ节点发送直接回复， 通常针对一次性操作。 主题使用目标节点的服务ID动态构建。 例如，用于回复“检查连接”请求，并向发起TBMQ节点返回验证结果或错误详情。
该机制确保在集群环境中将响应路由至正确实例，并保持准确的请求-响应关联。
集成生命周期
TBMQ中集成的生命周期包括创建、更新、删除、执行、监控和错误处理。 集成可通过 TBMQ Web UI 或 REST API 管理。
收到创建或更新请求时，TBMQ向Integration Executor发送验证请求。 IE根据集成类型验证配置并返回结果。
该验证过程确保在保存并激活集成前配置正确。 也可使用UI上的“检查连接”按钮或REST API手动测试与外部系统的集成连通性。
验证场景

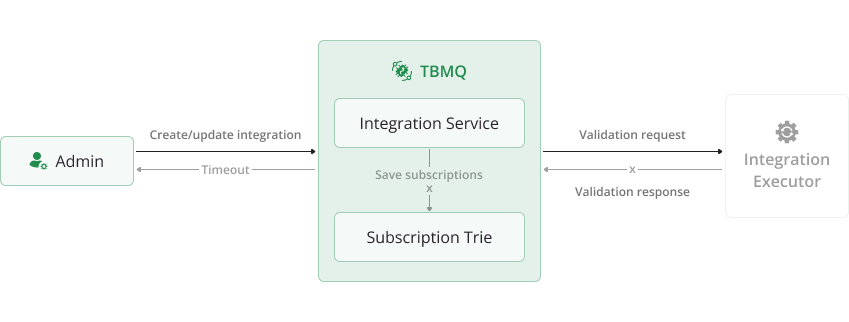

场景1：Integration Executor未运行 — 超时
Integration Executor未运行，代理会等待响应直至超时。结果：超时异常。 集成不会被保存。

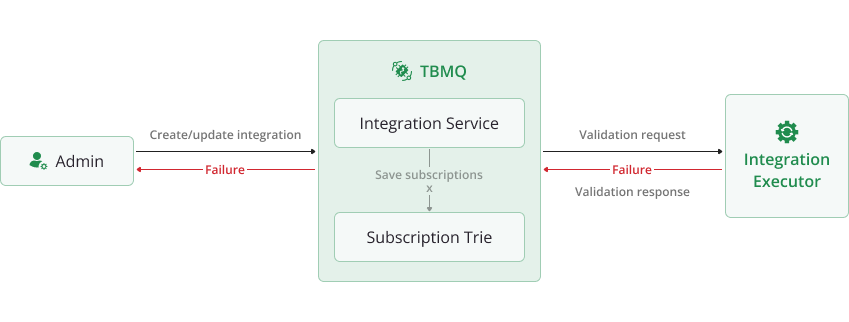

场景2：Integration Executor运行中 — 配置错误
Integration Executor运行中，但集成配置无效。结果：失败。 集成不会被保存。

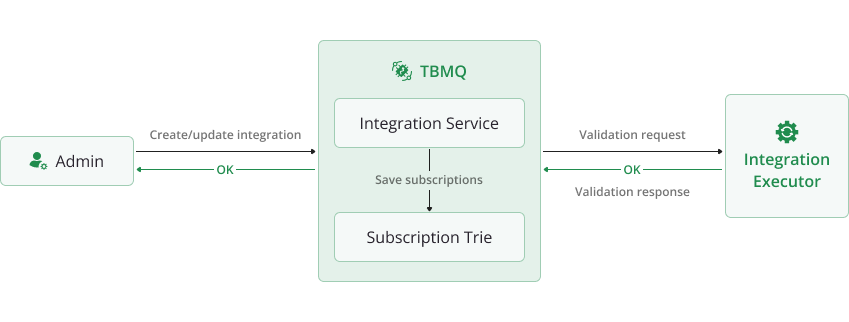

场景3：Integration Executor运行中 — 成功
Integration Executor运行且配置有效。结果：成功。 验证成功后，集成实体保存至数据库，集成订阅持久化至 Subscription Trie， 并发送集成配置事件至Integration Executor处理。

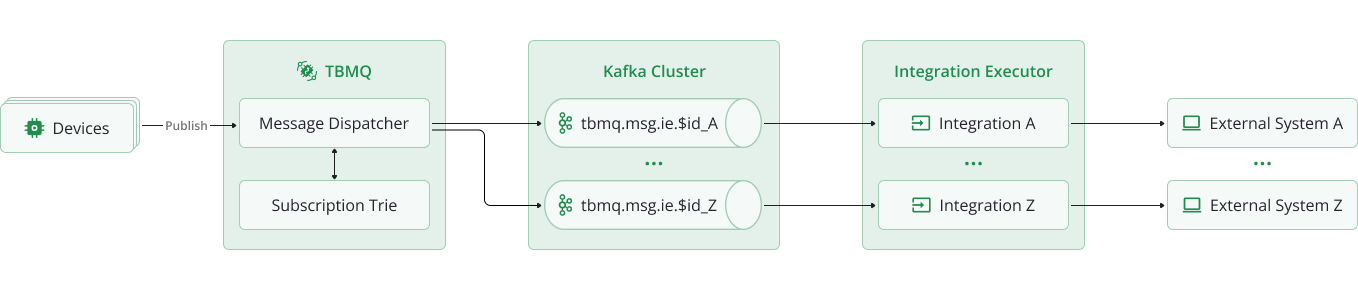

集成消息处理主题
TBMQ为每个集成使用专用Kafka主题向Integration Executor（tbmq-ie）投递MQTT消息。
当MQTT客户端发布消息时，TBMQ代理首先检查是否有集成在Subscription Trie中有匹配消息主题的主题过滤器。
若匹配，TBMQ通过序列化消息创建集成事件，并发布至该集成的Kafka主题
（tbmq.msg.ie.$integrationId）。管理该集成并订阅该Kafka主题的Integration Executor消费消息、处理并转发至配置的外部系统。
执行器也可能记录结果或向TBMQ反馈以用于监控。
该解耦、事件驱动的流程使TBMQ将集成消息处理完全交给执行器服务。 因此，代理不会等待外部响应，即使在外部系统缓慢或不可用时也能保持低延迟的MQTT性能。
每个集成拥有各自的Kafka主题，实现消息流的完全隔离。 不同集成的消息在独立线程（Kafka消费者）中独立处理，支持并行执行与细粒度错误控制。
即使集成被禁用，TBMQ仍会继续将匹配消息发布至其Kafka主题。 这确保无消息丢失，执行器在集成重新启用后可恢复处理。 Kafka的保留策略与缓冲能力在高负载或临时故障场景下提供额外弹性。
该架构确保可靠、可扩展且容错的消息处理，而不影响核心代理性能。 主要优势：
- 高吞吐与非阻塞的代理性能。
- 消息路由与消息投递之间的职责清晰分离。
- 按集成对重试、背压与错误处理的完整控制。
若集成长时间禁用会发生什么？
为避免未使用主题无限占用存储，TBMQ包含自动清理机制。
若集成在较长时间内保持禁用，其专用Kafka消息主题将自动删除， 连同其中未送达的消息。
但无需手动操作——当集成重新启用时， TBMQ将自动重建主题并恢复正常消息处理。
可使用以下环境变量控制清理行为。 默认情况下，清理任务每3小时运行一次，并移除与不活动超过1周的集成关联的主题。
1
2
3
4
5
6
7
cleanup:
# The parameter to specify the period of execution cleanup task for disconnected integrations. Value set in seconds. Default value corresponds to three hours
period: "${INTEGRATIONS_CLEANUP_PERIOD_SEC:10800}"
# Administration TTL (in seconds) for cleaning up disconnected integrations.
# The cleanup removes integration topics that persist messages.
# The current value is set to one week. A value of 0 or negative disables this TTL
ttl: "${INTEGRATIONS_CLEANUP_TTL_SEC:604800}"
该方法确保不活动集成不会浪费资源，同时仍允许在重新激活时自动恢复。 此外，可自定义Kafka主题保留设置以微调存储限制并控制每主题消息保留时间。
消息投递错误处理与重试机制
当集成消息处理失败时（例如因超时、外部系统不可达或格式错误的请求），
Integration Executor根据 tbmq.msg.ie.$integrationId 主题配置的确认与重试策略处理错误。
这些行为由以下配置块控制：
1
2
3
4
5
6
7
8
9
10
11
12
integration-msg:
# Interval in milliseconds to poll messages from 'tbmq.msg.ie' topics
poll-interval: "${TB_IE_MSG_POLL_INTERVAL:1000}"
# Timeout in milliseconds for processing the pack of messages
pack-processing-timeout: "${TB_IE_MSG_PACK_PROCESSING_TIMEOUT:30000}"
ack-strategy:
# Processing strategy for 'tbmq.msg.ie' topics. Can be: SKIP_ALL, RETRY_ALL
type: "${TB_IE_MSG_ACK_STRATEGY_TYPE:SKIP_ALL}"
# Number of retries, 0 is unlimited. Use for RETRY_ALL processing strategy
retries: "${TB_IE_MSG_ACK_STRATEGY_RETRIES:5}"
# Time in seconds to wait in consumer thread before retries
pause-between-retries: "${TB_IE_MSG_ACK_STRATEGY_PAUSE_BETWEEN_RETRIES:1}"
策略选项
- SKIP_ALL（默认）：
- 若处理期间消息失败或超时，记录错误后跳过。
- 保证高吞吐并避免重试延迟，但牺牲向外部系统的保证投递。
- RETRY_ALL：
- 执行器在配置次数（
retries）内就地重试失败和超时消息。 - 强制重试间隔（
pause-between-retries）以避免紧循环重试。 - 若
retries设为0，执行器将无限重试该消息。
- 执行器在配置次数（
超时控制
每批消息（“包”）有处理超时（pack-processing-timeout），防止长时间任务阻塞整个消费者线程。
这在高负载或外部目标缓慢时保证系统响应。
该方法在性能与投递保证之间取得灵活平衡，让管理员能控制重试行为、故障容忍度与系统弹性。
失败集成的热重新初始化
除消息级重试外，TBMQ支持通过定期后台检查自动重新初始化失败集成。
1
2
3
4
5
reinit:
# Enable/disable integrations hot reinitialization. This process is done for integrations with state 'FAILED'
enabled: "${INTEGRATIONS_REINIT_ENABLED:true}"
# Checking interval in milliseconds for reinit integrations. Defaults to 5 minutes
frequency: "${INTEGRATIONS_REINIT_FREQUENCY_MS:300000}"
若集成进入 FAILED 状态（例如因连接中断或配置问题），Integration Executor将定期尝试重新初始化。
该过程每 frequency 毫秒检查所有失败集成。
若问题已解决（如远程系统恢复可达），集成将自动恢复，无需人工干预。
该功能确保长时间运行的集成在动态环境中保持自愈与健壮。
集成指标概述
Integration Executor（tbmq-ie）收集并报告详细指标，用于监控所有已配置集成的健康状况、性能与行为。
这些指标定期记录，并可由 Prometheus 或 Grafana 等外部监控系统导出，用于告警、仪表板和历史分析。
以下是日志中记录的主要指标类别：
1. 当前集成活动
本节记录按集成类型的计数器，对应当前报告周期。
示例：
1
IntegrationStatisticsKey(integrationStatisticsMetricName=START, success=true, integrationType=HTTP) = [0]
说明：
START：集成启动尝试次数。success=true | false：尝试是否成功或失败。integrationType：集成类型（如HTTP、MQTT、Kafka）。
可能出现的其他指标类型：
integrationStatisticsMetricName=STOP：集成关闭触发次数。integrationStatisticsMetricName=MSGS_UPLINK：从执行器转发至外部系统的消息数。
示例：
1
MSGS_UPLINK, success=true, integrationType=MQTT = [38]
-> 38条消息成功转发至外部MQTT代理。
2. 集成状态摘要
本节跟踪执行器管理的所有集成的当前状态。
示例：
1
START, success=true, integrationType=MQTT = [1]
-> 当前有一个活跃的MQTT集成处于 STARTED 状态。
要点：
success=true：处于STARTED状态的集成数。success=false：处于FAILED状态的集成数。
这些值在任何集成状态变化时更新。帮助管理员了解所有运行集成的实时健康状况，按类型汇总。
3. 集成上行队列统计
这些指标汇总用于执行器向TBMQ发送错误、统计和生命周期事件的上行Kafka主题状态。
示例：
1
2
3
4
queueSize = [0]
totalMsgs = [1]
successfulMsgs = [1]
failedMsgs = [0]
指标说明：
queueSize：上行Kafka队列中当前等待的消息数。totalMsgs：发送至上行主题的消息总数。successfulMsgs：成功发布的消息数。failedMsgs：发布失败的消息数。
这些值有助于监控执行器与代理服务之间的内部通信可靠性与健康状况。
4. 集成消息处理统计
这些是按集成实例的指标，反映消息如何被处理并投递至外部系统。
示例：
1
2
3
4
5
6
7
8
9
[integrationProcessor][f6e82897-dd18-4c6f-ac31-5f19ce75e2db]
totalMsgs = [38]
successfulMsgs = [38]
tmpTimeout = [0]
tmpFailed = [0]
timeoutMsgs = [0]
failedMsgs = [0]
successfulIterations = [38]
failedIterations = [0]
指标说明：
[integrationProcessor][<UUID>]：特定集成实例的指标组。totalMsgs：接收待处理的消息总数。successfulMsgs：成功投递的消息数。tmpTimeout：超出处理超时但将重试的消息数。tmpFailed：失败但将重试的消息数。timeoutMsgs：超出处理超时且不再重试的消息数。failedMsgs：重试后永久失败的消息数。successfulIterations：成功消息批次执行次数（批次中所有消息无错误）以高效处理。failedIterations：导致一个或多个处理失败的消息批次执行次数。
这些指标对监控消息级可靠性、排查集成问题及确保及时投递至外部目标至关重要。
可扩展性与容错
- 执行器扩展：可并行运行多个
tbmq-ie服务实例。Kafka处理分区并在执行器间自动分布集成消息，支持水平扩展。 - 故障隔离：外部系统的问题（如缓慢或不可达的HTTP端点）仅影响Integration Executor。TBMQ代理继续正常运行，无延迟或消息丢失。
- 背压管理：Kafka充当消息缓冲。若执行器变慢或暂时过载，Kafka按其配置的保留策略保留消息，直至执行器准备好处理。
- 弹性：执行器实例可独立重启或失败。集成通过compact配置主题自动恢复，无需人工干预。
该架构支持现代云原生部署模式，确保TBMQ在高负载或部分系统故障下仍保持健壮与响应迅速。
支持的集成类型
TBMQ目前支持三种出站集成类型，分别面向特定用例：
- HTTP集成 – 通过HTTP(S) 将MQTT消息发送至REST API或Webhook。
- MQTT集成 – 通过MQTT(S) 将消息转发至外部MQTT代理，实现跨代理通信。
- Kafka集成 – 通过TCP(TLS) 将消息流式写入Kafka主题，支持实时处理。
路线图
我们正在积极扩展TBMQ的集成能力。后续计划包括：
- 新的出站集成类型，如Redis、PostgreSQL、RabbitMQ等。
- 入站（源）集成，使TBMQ能从SNS外部系统接收消息——例如Kafka集成（作为消费者）或MQTT集成（作为订阅者）。
- 消息转换与过滤，在向外部目标转发数据前支持动态处理。
这些增强将为构建事件驱动和双向IoT架构提供更大灵活性。
敬请关注后续更新！
