如何将 reComputer R1000 连接至 ThingsBoard？

• Hardware type: Gateways
• Connectivity: LoRaWAN, Ethernet, WIFI, Bluetooth, 4G
• Chip: R1000
• Industry: Smart Buildings, Energy Management, Industrial Manufacturing
• Use cases: Smart energy, Environment Monitoring, Smart Office, Smart Retail, Smart Farming, Fleet Tracking, Health Care, Air Quality Monitoring, Waste Management, Tank Level Monitoring
• Platforms: Community Edition, Professional Edition, Cloud, Edge, Edge Professional Edition

• 概述
• 与ThingsBoard集成
  • 前置条件
  • 在 reComputer R1000 上启动 Edge
  • 在 Edge 上预配置 ThingsBoard IoT Gateway
• 配置ModBus连接器
• 在reComputer R1000上安装ThingsBoard IoT网关
• 在仪表板中可视化数据

概述

reComputer R1000 边缘IoT控制器基于高性能Raspberry Pi CM4平台，四核A72处理器，最高支持8 GB RAM与32 GB eMMC。配备可灵活配置的双以太网接口及3路隔离RS485，支持BACnet、Modbus RTU、Modbus TCP/IP。R1000系列具备丰富IoT网络通信能力，支持4G、LoRa®、Wi-Fi/BLE等无线方案，可灵活配置为对应无线网关。适用于远程设备管理、能源管理及智能建筑等场景。

与ThingsBoard集成

前置条件

在 reComputer R1000 上启动 Edge

• 登录 ThingsBoard Professional Edition 实例，进入 Edge Management > Instances（边缘管理 > 实例）部分。点击右上角 ”+” 图标，选择 “Add new edge” 选项。

• 在 “Name” 字段输入Edge名称，点击 “Add” 按钮确认添加新Edge。

• 新Edge应出现在列表顶部，条目默认按创建时间排序。

继续在 reComputer R1000 上安装 Edge 实例：

• 要建立与 reComputer R1000 的 SSH（Secure Shell） 连接，请打开终端并执行以下命令：

1
ssh recomputer@ip_address #输入实际 IP 地址

ip_address： reComputer R1000 的 IP 地址。请将 ip_address 替换为实际 IP 地址。
密码： 终端会请求密码。reComputer R1000 的默认密码为：12345678

• 连接成功后，可按以下安装说明操作。首先创建新目录：

1
mkdir tb_edge

• 打开该目录：

1
cd /home/recomputer/tb_edge

在本目录下为 ThingsBoard Edge 服务创建 docker compose 文件：

1
nano docker-compose.yml

然后需在此文件中填写配置内容。 Edge 实例创建成功后，预设安装说明可供使用。 其中包含 Edge Secret、Edge Key 等重要凭证。要获取这些配置：

• 进入 ThingsBoard Professional Edition 实例的 Edge management > Instances 部分，点击 Instance。然后点击 「Install & Connect Instructions」 按钮。

• 在 「Install & Connect Instructions」 弹出窗口中，选择 「Docker」 选项卡并 复制配置内容。

• 将复制的内容粘贴到 docker-compose.yml 文件中，按 CTRL+S 保存。按 CTRL+X 关闭文件。

• 执行以下命令：

1
2
docker compose up -d
docker compose logs -f mytbedge

命令必须在保存 docker-compose.yml 的 同一目录 下执行。

• 要设置通过 SSH 的本地端口转发，请打开另一个终端标签页并执行以下命令：

1
ssh -N -L 8080:127.0.0.1:8080 recomputer@ip_address #输入实际 IP 地址

您本地计算机上对 localhost:8080 的任何连接将被转发到 reComputer R1000 上的 127.0.0.1:8080。

• ThingsBoard Edge 实例可通过 http://127.0.0.1:8080 访问。请使用您的凭据登录。

在 Edge 上预配置 ThingsBoard IoT Gateway

要部署 ThingsBoard Gateway：

• 登录 ThingsBoard Professional Edition 实例，进入 仪表板 部分，选择 「Group」 选项卡。点击 「+」 图标添加新分组。在 「添加实体分组」 弹出窗口中，在 「Name」 字段输入分组名称，并点击 「Add」 按钮。

• 然后选择 「All」 选项卡，找到 「ThingsBoard IoT Gateways」 仪表板。「ThingsBoard IoT Gateways」 仪表板为预置的开箱即用仪表板。点击 「Dashboard details」 按钮。

• 在 「Dashboard details」 页面点击 「Manage owner and groups」 按钮。

• 在 「Manage owner and groups」 弹出窗口中，从 「Groups」 下拉菜单选择新创建的分组。点击 「Update」 按钮。

• 进入 Edge Management > Instances 部分，点击 「Manage edge dashboard groups」 按钮。

• 在 「Dashboard groups」 页面，点击 「+」 图标，将新创建的分组分配给 Edge 实例。点击 「Assign」 按钮。该分组及其内所有仪表板将分配给 Edge 实例。

• 打开 Edge 实例，进入 Dashboards 部分，打开 「ThingsBoard IoT Gateways」 仪表板。

• 点击右上角 「+」 图标添加新网关。在 「Name」 字段输入网关名称，选择 「default」 设备配置。点击 「Create」 按钮。

配置ModBus连接器

新的 IoT网关设备 将显示在 “ThingsBoard IoT网关” 仪表板列表顶部，便于我们添加 ModBus连接器。例如，可使用ModBus连接器从 Siemens LOGO! 设备获取温度数据：

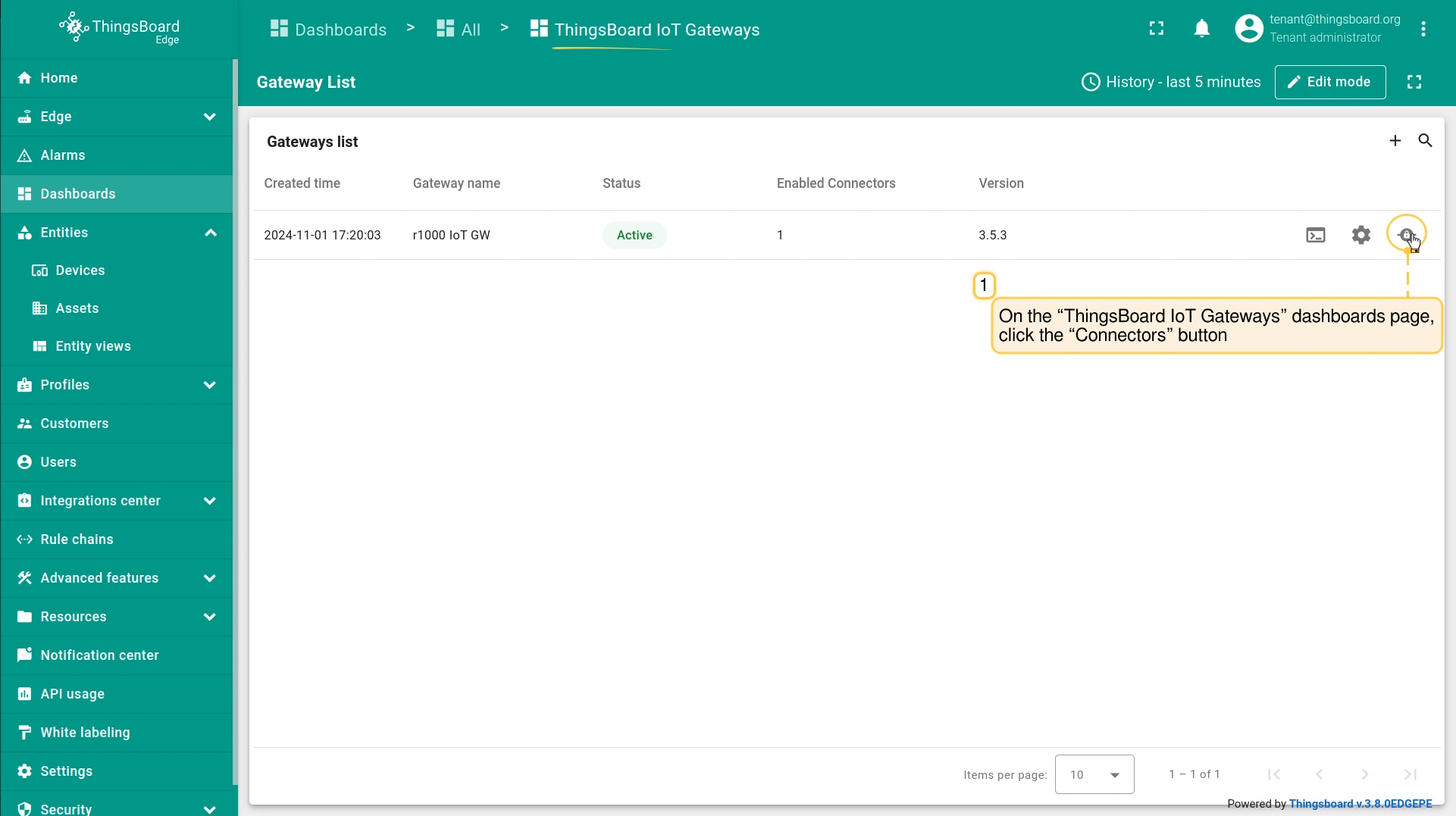

• 在 “ThingsBoard IoT网关” 仪表板页面，点击 “连接器” 按钮。

• 添加 连接器：点击 “+” 按钮，在弹出窗口的 “类型” 中选择 MODBUS，在 “名称” 中输入连接器名称，点击 “添加”。

• 进一步配置：点击新添加的 连接器，在 “MODBUS配置” 界面右侧选择 “高级” 选项卡下的 “配置” 子选项卡。

• 请插入以下配置代码，然后点击 “保存” 按钮。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
{
  "master": {
    "slaves": [
      {
        "host": "192.168.1.200",
        "port": 510,
        "type": "tcp",
        "method": "socket",
        "timeout": 35,
        "byteOrder": "BIG",
        "wordOrder": "BIG",
        "retries": true,
        "retryOnEmpty": true,
        "retryOnInvalid": true,
        "pollPeriod": 3000,
        "unitId": 1,
        "deviceName": "LOGO!",
        "deviceType": "siemens",
        "connectAttemptTimeMs": 5000,
        "connectAttemptCount": 5,
        "waitAfterFailedAttemptsMs": 300000,
        "attributes": [],
        "timeseries": [
          {
            "tag": "temp",
            "type": "16int",
            "functionCode": 4,
            "objectsCount": 1,
            "address": 2,
            "divider": 10
          },
          {
            "tag": "Q1",
            "type": "bit",
            "functionCode": 1,
            "objectsCount": 1,
            "address": 8193
          },
          {
            "tag": "Q2",
            "type": "16int",
            "functionCode": 3,
            "objectsCount": 2,
            "address": 507
          }
        ],
        "rpc": [
          {
            "tag": "getTemp",
            "type": "16int",
            "functionCode": 4,
            "objectsCount": 1,
            "address": 2
          }
        ],
        "attributeUpdates": [
          {
            "tag": "randNumber",
            "type": "16int",
            "functionCode": 6,
            "objectsCount": 1,
            "address": 507
          }
        ],
        "reportStrategy": {
          "type": "ON_REPORT_PERIOD",
          "reportPeriod": 3000
        }
      }
    ]
  },
  "slave": {}
}

在reComputer R1000上安装ThingsBoard IoT网关

在 reComputer R1000 上开始安装 IoT网关：

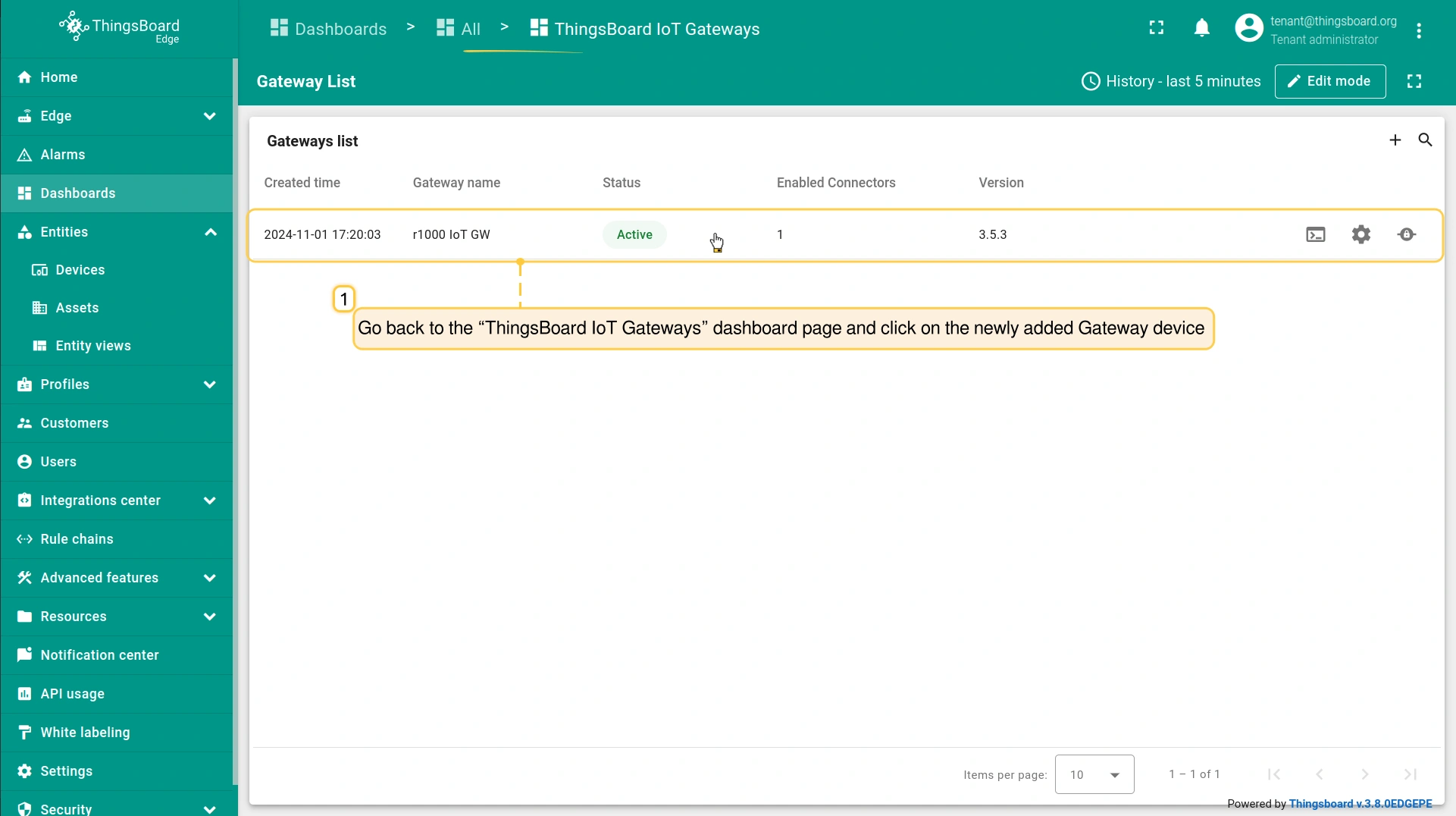

• 返回 “ThingsBoard IoT网关” 仪表板页面，点击新添加的 网关设备（reComputer R1000）。

• 在 网关设备 页面，点击 “启动命令” 按钮并下载该网关的 docker-compose.yml。

• 在终端中打开新标签页，建立到 reComputer R1000 的 SSH 连接：

1
ssh recomputer@ip_address

ip_address： reComputer R1000的IP地址，请将 ip_address 替换为实际IP。
密码： 终端会提示输入密码。reComputer R1000的 默认密码 为：12345678

• 创建网关服务目录：

1
mkdir gateway_service

• 进入该目录：

1
cd /home/recomputer/gateway_service

• 为 IoT网关 创建docker compose文件：

1
nano docker-compose.yml

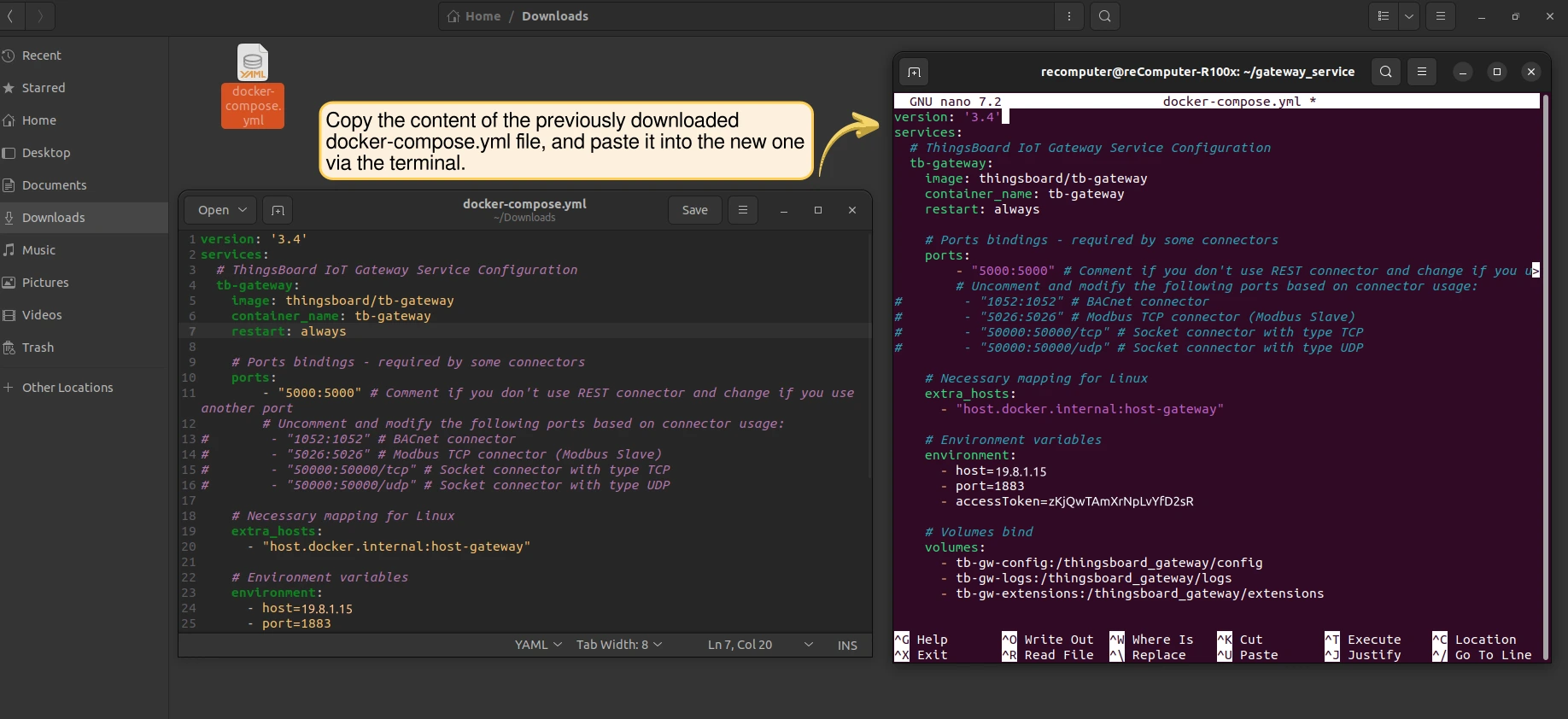

• 将之前下载的 docker-compose.yml 文件内容复制并粘贴到终端中的新文件中：

• 保存 docker-compose.yml：按 CTRL+S 保存，按 CTRL+X 退出编辑器。

• 在终端中执行以下命令启动 网关：

1
2
docker compose up -d
docker compose logs -f

请在保存docker-compose.yml的同一目录下执行该命令。

在仪表板中可视化数据

当 ThingsBoard Edge 与 IoT网关 在 reComputer R1000 上运行且 ModBus连接器 开始传输数据后，可在 Edge实例 的 仪表板 上查看可视化：

• 进入 仪表板 区域，点击 “+” 图标并选择 “创建新仪表板”。

• 在弹出窗口中输入仪表板 标题，其他项可选，点击 “添加”。

• 创建后仪表板会自动打开。点击 “添加部件”，选择所需部件，例如打开 “图表” 部件组并选择 折线图。

• 在 “添加部件” 弹出窗口中，将 数据源 选为 设备（本例为Siemens LOGO!）。请确认 序列键 与连接器 高级配置 中填写的一致，例如使用 “temp” 时，序列键也需为 “temp”。点击 “添加”。

• 此时即可在仪表板上查看实时数据。
