概述
WS202 PIR & Light Sensor是一款基于被动红外技术的PIR传感器，用于检测人体移动或占用。
WS202可检测6–8 m范围内是否有移动。
此外，WS202配备光照传感器，可将PIR检测结果与场景联动。
WS202广泛适用于智能家居、智能办公、学校、仓库等场景。
传感器数据通过标准LoRaWAN®协议实时传输。
LoRaWAN®支持远距离加密无线传输且功耗极低。
仅专业版支持Platform Integrations功能。
请使用ThingsBoard Cloud或自行安装平台实例。
前置条件
继续本指南前，需准备以下内容：
- WS202 PIR & Light LoRaWAN® Sensor
- WS202 PIR & Light Sensor 用户手册
- 支持NFC的智能手机及Milesight ToolBox应用（Android/iOS）
- LoRaWAN®网关（本例为 UG56 LoRaWAN® Gateway）
- 已在网络服务器与ThingsBoard上配置的集成
- ThingsBoard 账户
设备连接
根据官方用户手册，需使用支持NFC的智能手机及ToolBox应用连接传感器。
因本设备仅能通过LoRaWAN®网关工作，需先将其接入已与ThingsBoard配置集成的网络服务器。
之后即可在ThingsBoard中完成设备配置。
设备配置
连接并发送数据前，需配置设备和网络服务器。
首先配置设备，并保存网络服务器配置所需信息。
要将设备加入网络服务器并从中获取信息，需准备以下设备参数：
- Device EUI - 设备标识符
- Application EUI - 应用标识符
- Application Key - 用于识别设备的应用密钥。建议使用生成的密钥，而非示例中的密钥！
以上参数为连接所必需。
根据网络服务器要求，可能还需提供接入类型（OTAA）、LoRaWAN版本。

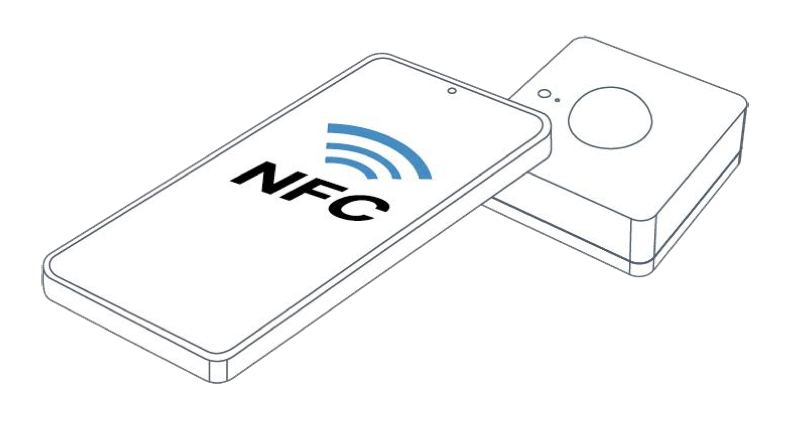

通过NFC配置设备时，请如右图所示将智能手机靠近设备：
在智能手机上读写设备配置，可按以下步骤操作：
-
打开 ToolBox 应用。
-

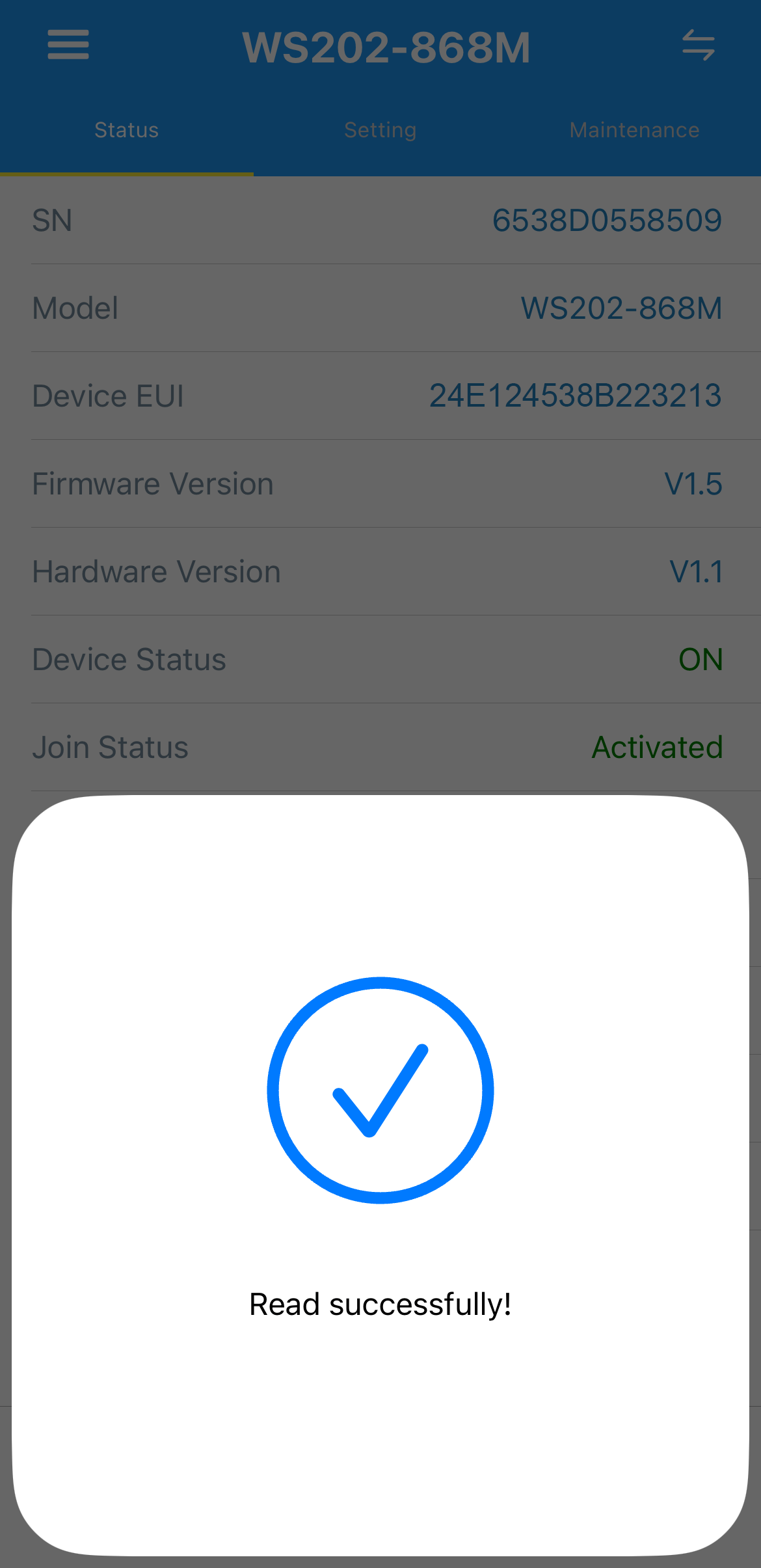

点击 NFC Read 按钮，将智能手机靠近设备。
-

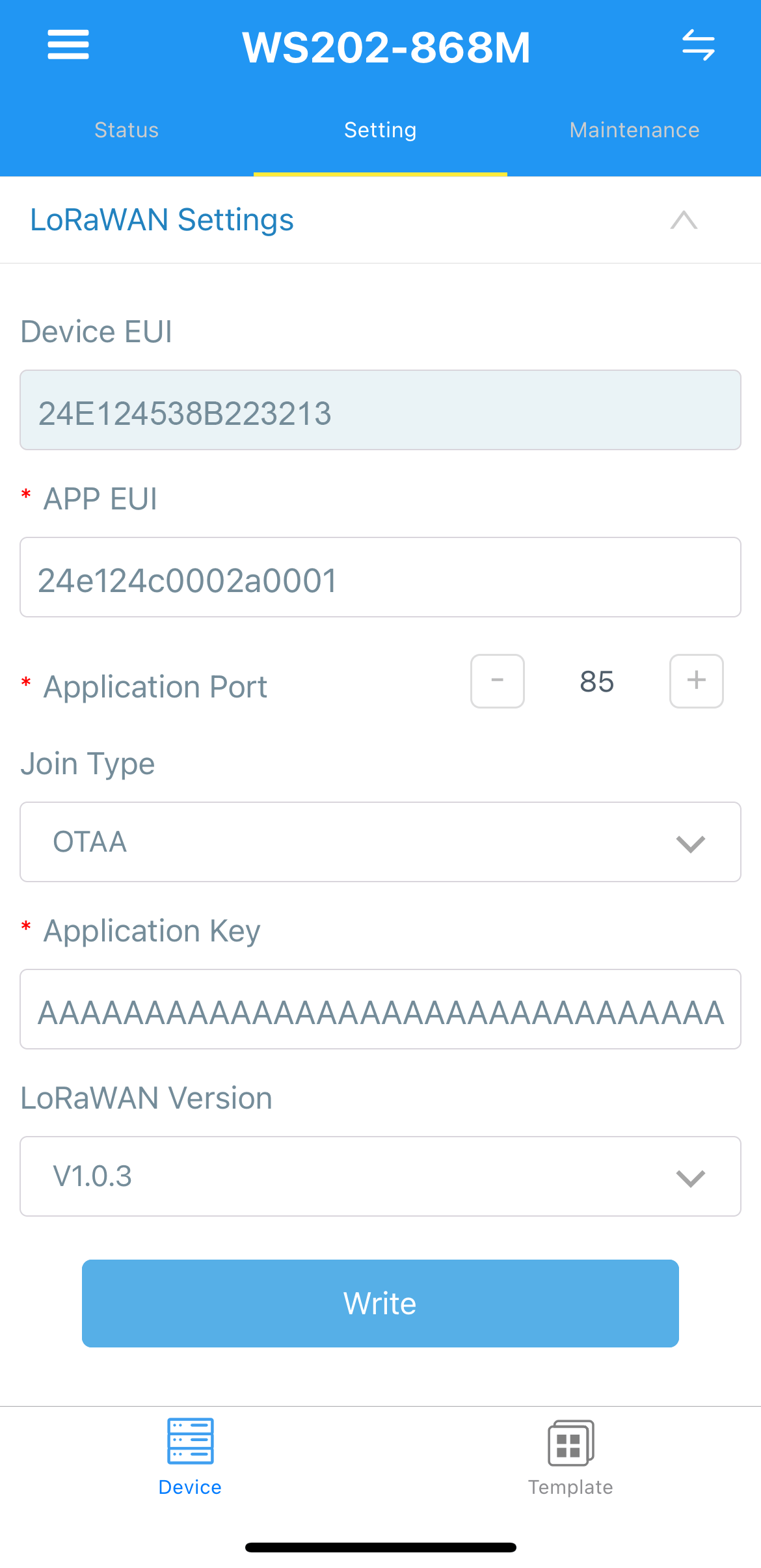

进入 Setting 选项卡，设置并保存所需字段及其他配置。
-

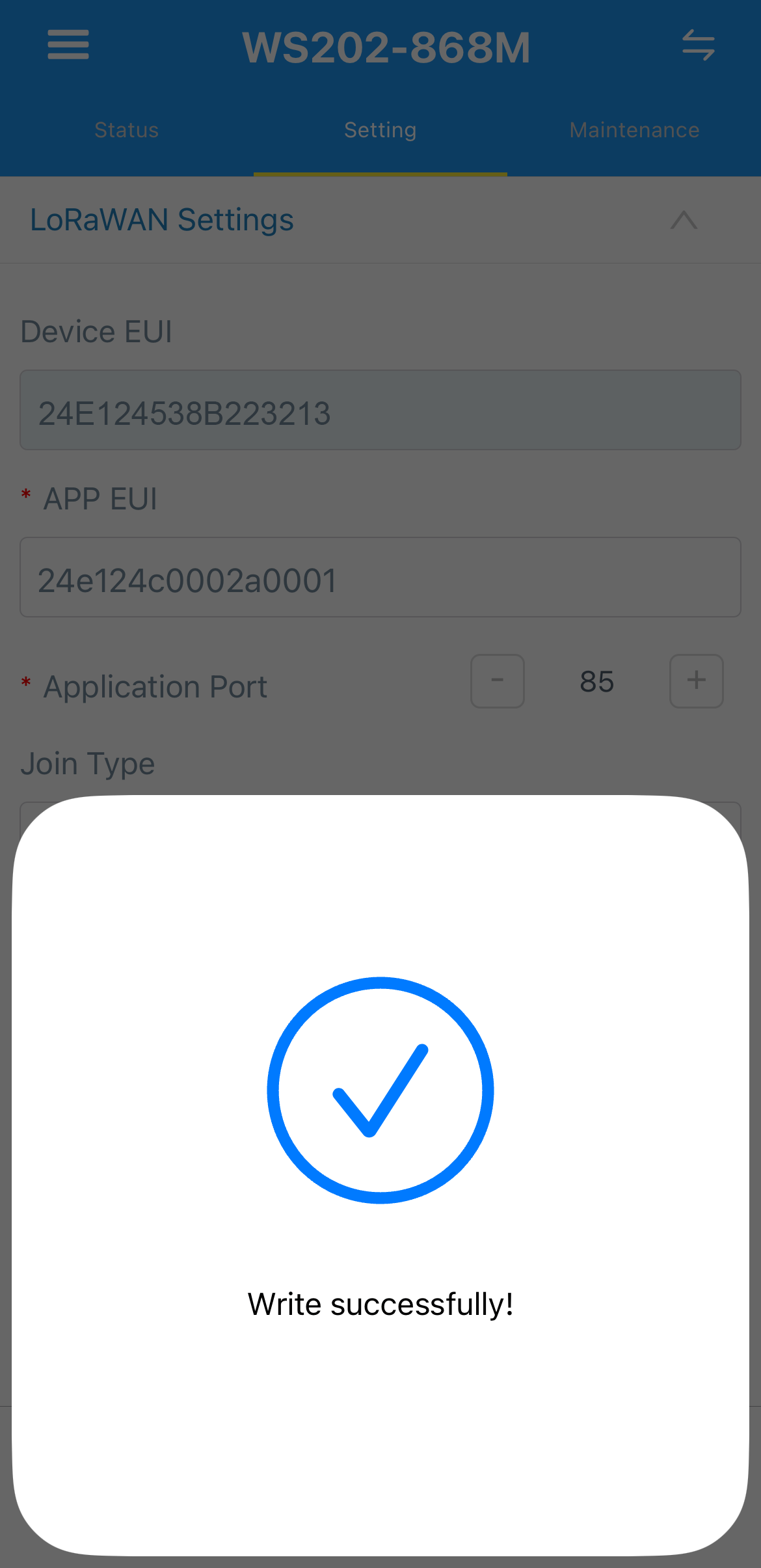

点击 Write 按钮，将智能手机靠近设备。
打开 ToolBox 应用。
点击 NFC Read 按钮，将智能手机靠近设备。
进入 Setting 选项卡，设置并保存所需字段及其他配置。
点击 Write 按钮，将智能手机靠近设备。
若在保护壳内配置设备与智能手机时遇到问题，建议取下保护壳后再试。
配置完成后，设备即可向网络服务器发送数据。
配置设备时还需将其添加到网络服务器，请选择网关所连接的网络服务器：
在ChirpStack上添加设备我们需要在 ChirpStack 上添加设备。 要添加设备，请按以下步骤操作：
 登录ChirpStack服务器。  进入设备配置页面，点击添加设备配置按钮。  填写字段并点击提交按钮。  进入应用页面，点击您的应用后按添加设备按钮。  使用设备配置中的值填写参数。然后选择之前创建设备配置并点击提交按钮。  将应用密钥填入相应字段并点击提交按钮保存设备。 ThingsBoard集成中的上行数据转换器步骤1：下载JSON文件 点击下方按钮下载包含上行数据转换器配置的JSON文件。
下载包含上行数据转换器配置的文件后，将其导入ThingsBoard：
 在集成中心部分的数据转换器页面中操作。点击页面右上角的+图标，从下拉菜单选择导入转换器。  将下载的JSON文件（包含上行数据转换器配置）拖放到导入窗口，然后点击导入。  上行数据转换器现已成功导入。
现在，将您的 ChirpStack 集成更新为使用新的上行数据转换器：
 进入集成中心部分的集成页面。点击您的ChirpStack集成以打开详情窗口。点击右上角的橙色铅笔按钮进入编辑模式。  使用导入的转换器替换现有上行数据转换器。  别忘了保存更改！ |
在The Things Stack社区版上添加设备我们需要在 The Things Stack社区版 上添加设备。 要添加设备，请按以下步骤操作：
 登录云端并打开控制台。  进入 应用 页面。然后选择您的应用并点击应用名称。  点击 注册终端设备 按钮。  将 APP EUI 值填入 JoinEUI 字段。点击 确认 按钮。  填写其余参数并点击 注册终端设备 按钮。 ThingsBoard集成中的上行数据转换器步骤1：下载JSON文件 点击下方按钮下载包含上行数据转换器配置的JSON文件。 下载 The Things Stack 集成的上行数据转换器。
下载包含上行数据转换器配置的文件后，将其导入ThingsBoard：
在集成中心部分的数据转换器页面中操作。点击页面右上角的+图标，从下拉菜单选择导入转换器。 将下载的JSON文件（包含上行数据转换器配置）拖放到导入窗口，然后点击导入。  上行数据转换器现已成功导入。
现在，将您的 The Things Stack 集成更新为使用新的上行数据转换器：
 进入集成中心部分的集成页面。点击您的The Things Stack集成以打开详情窗口。点击右上角的橙色铅笔按钮进入编辑模式。  使用导入的转换器替换现有上行数据转换器。  别忘了保存更改！ |
在The Things Industries上添加设备我们需要在 The Things Industries云 上添加设备。 要添加设备，请按以下步骤操作：
 登录云端并打开控制台。  进入 应用 页面。然后选择您的应用并点击应用名称。  点击 注册终端设备 按钮。  将 APP EUI 值填入 JoinEUI 字段。点击 确认 按钮。  填写其余参数并点击 注册终端设备 按钮。 ThingsBoard集成中的上行数据转换器步骤1：下载JSON文件 点击下方按钮下载包含上行数据转换器配置的JSON文件。 下载 The Things Industries 集成的上行数据转换器。
下载包含上行数据转换器配置的文件后，将其导入ThingsBoard：
在集成中心部分的数据转换器页面中操作。点击页面右上角的+图标，从下拉菜单选择导入转换器。 将下载的JSON文件（包含上行数据转换器配置）拖放到导入窗口，然后点击导入。  上行数据转换器现已成功导入。
现在，将您的 The Things Industries 集成更新为使用新的上行数据转换器：
 进入集成中心部分的集成页面。点击您的The Things Industries集成以打开详情窗口。点击右上角的橙色铅笔按钮进入编辑模式。  使用导入的转换器替换现有上行数据转换器。  别忘了保存更改！ |
在Loriot上添加设备我们需要在 Loriot 上添加设备。 要添加设备，请按以下步骤操作：
 登录Loriot服务器。我们使用 eu2.loriot.io，具体取决于注册时选择的区域。  在左侧菜单中进入“应用”页面。  打开您的应用，我们的示例为“SampleApp”。  进入“注册设备”页面。使用设备配置中的值填写字段，然后点击“注册”按钮。 ThingsBoard集成中的上行数据转换器步骤1：下载JSON文件 点击下方按钮下载包含上行数据转换器配置的JSON文件。
下载包含上行数据转换器配置的文件后，将其导入ThingsBoard：
在集成中心部分的数据转换器页面中操作。点击页面右上角的+图标，从下拉菜单选择导入转换器。 将下载的JSON文件（包含上行数据转换器配置）拖放到导入窗口，然后点击导入。  上行数据转换器现已成功导入。
现在，将您的 Loriot 集成更新为使用新的上行数据转换器：
 进入集成中心部分的集成页面。点击您的Loriot集成以打开详情窗口。点击右上角的橙色铅笔按钮进入编辑模式。  使用导入的转换器替换现有上行数据转换器。  别忘了保存更改！ |
在ThingsBoard上查看数据
设备已添加，若其发送了数据，将显示在 设备 中。
可在 实体 部分打开 设备 页面查看。

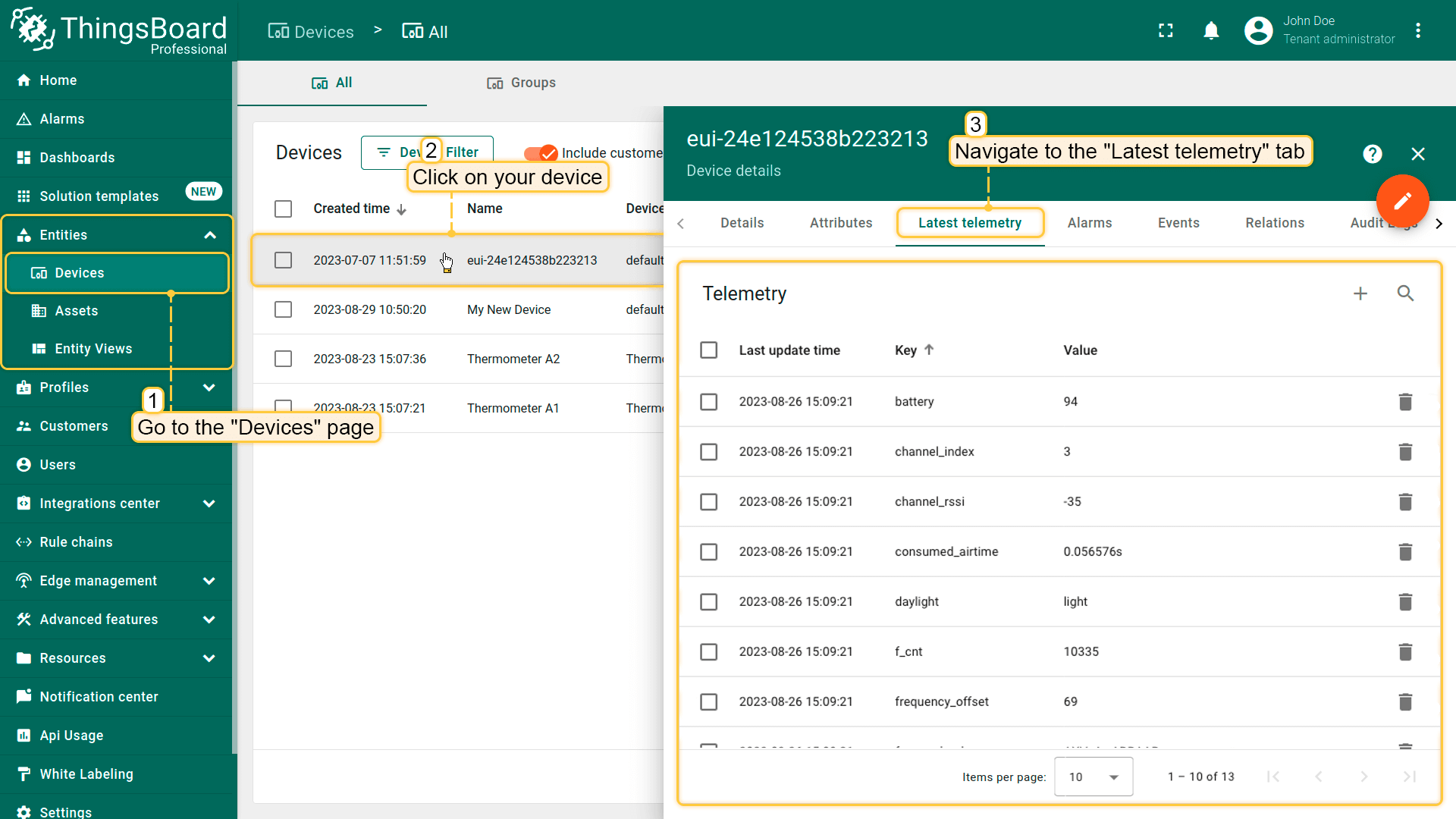

设备将出现在设备列表中，点击设备并打开 属性 或 最新遥测 选项卡即可查看数据。
为获得更直观的视图，可使用仪表板。
可下载适用于本设备的简易仪表板，该仪表板配置为显示设备名称为 “eui-24e124538b223213” 的设备的 “pir”、”light” 和 “battery” 遥测数据。
ThingsBoard支持创建和自定义用于监控与管理数据、设备的交互式可视化（仪表板）。
通过ThingsBoard仪表板，您可以高效管理与监控IoT设备及数据。下面为我们的设备创建仪表板。
将仪表板添加到ThingsBoard需要导入。请按以下步骤操作：
- 首先下载 检查并控制设备数据仪表板 文件。
-
进入 仪表板 页面。默认进入仪表板组 “All”。点击右上角 + 图标，选择 导入仪表板。
-

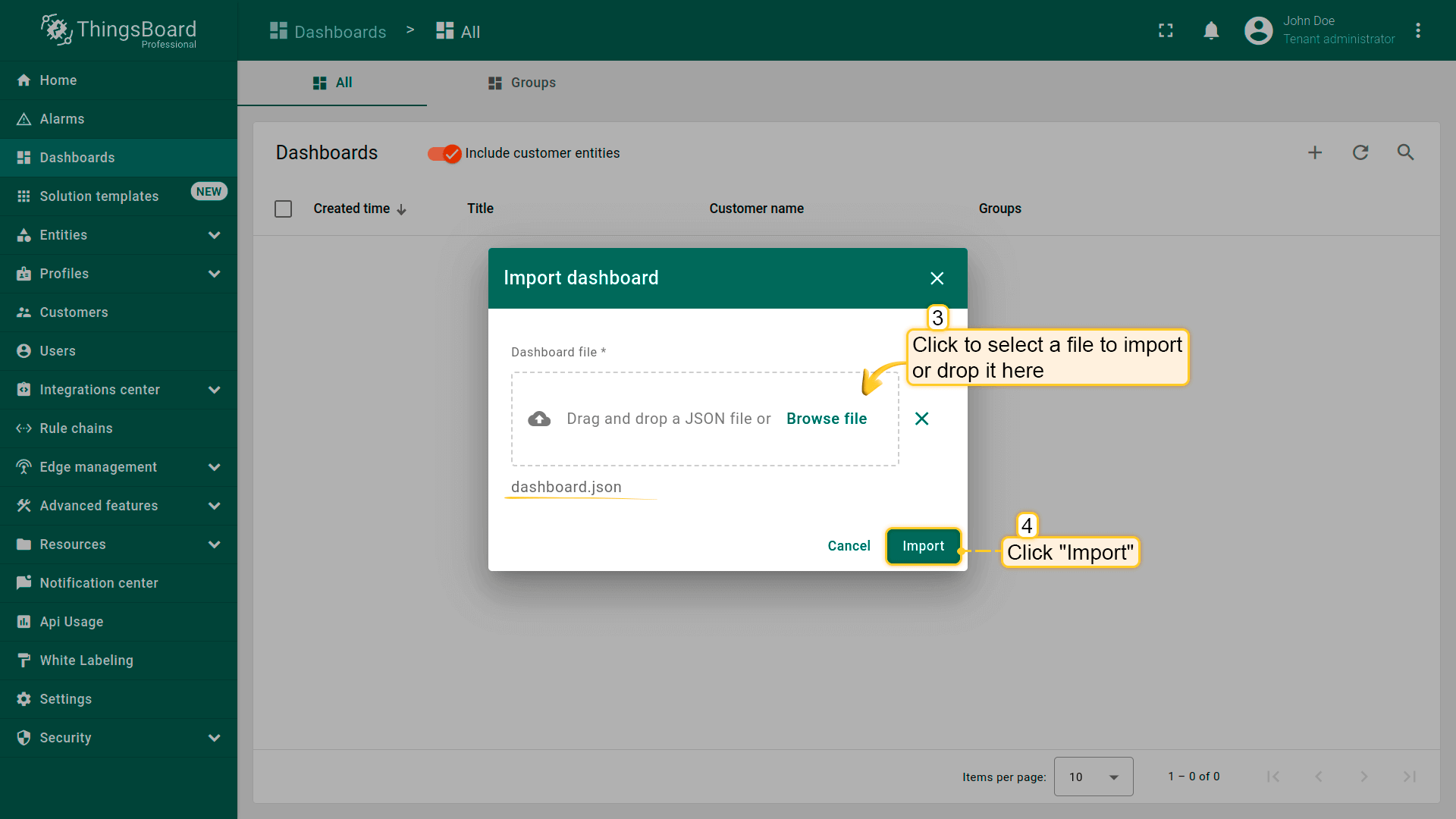

在仪表板导入窗口中上传JSON文件并点击 导入 按钮。
-

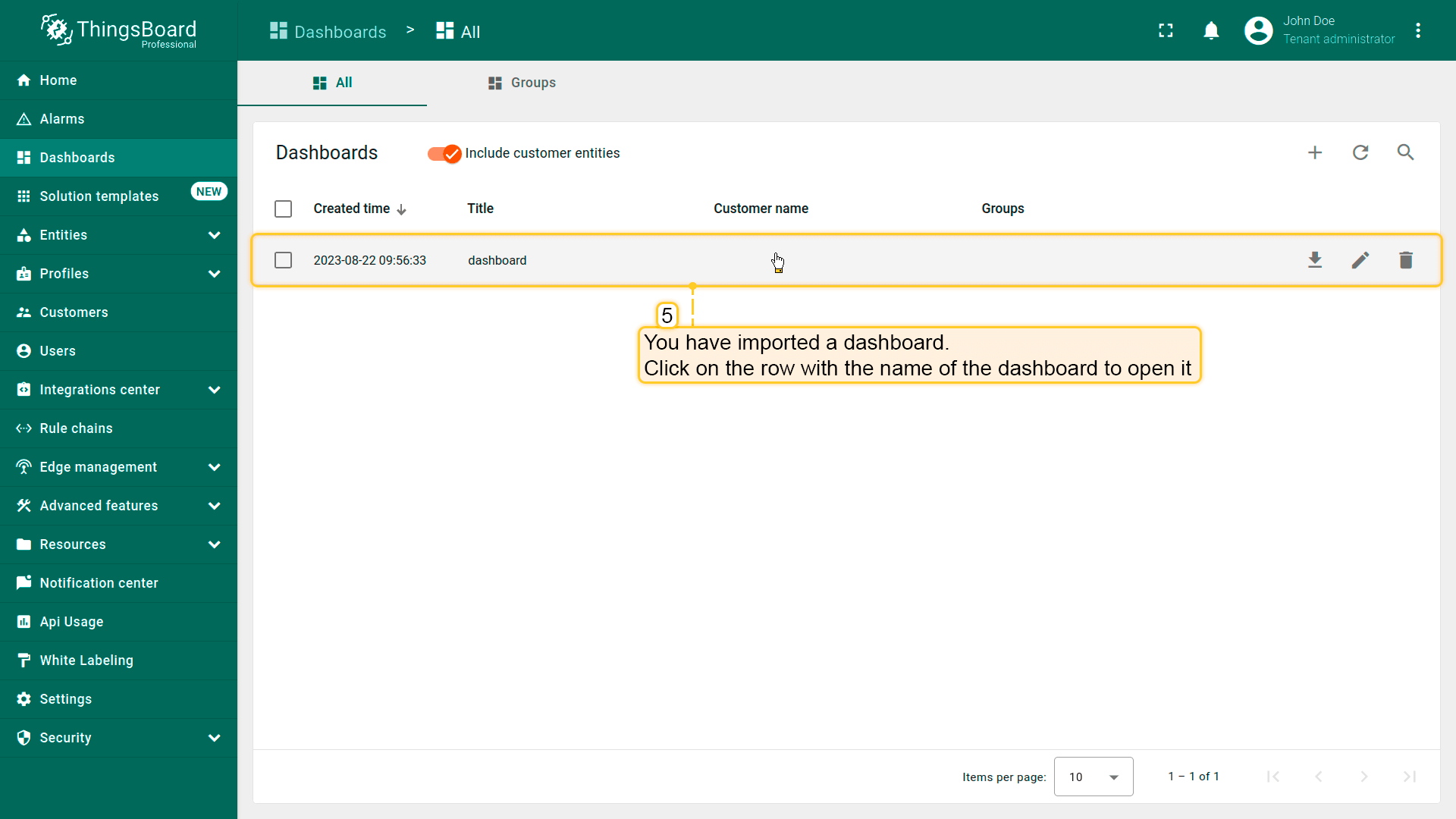

仪表板已导入。
进入 仪表板 页面。默认进入仪表板组 “All”。点击右上角 + 图标，选择 导入仪表板。
在仪表板导入窗口中上传JSON文件并点击 导入 按钮。
仪表板已导入。
打开导入的仪表板，点击进入。然后需在仪表板的实体别名中指定您的设备。
请按以下步骤操作：
-
打开仪表板并进入编辑模式。点击“实体别名”图标，在弹窗中点击别名旁的“编辑别名”图标。
-
在编辑别名窗口的下拉列表中选择您的设备并保存实体别名。
-
应用所有更改。
打开仪表板并进入编辑模式。点击“实体别名”图标，在弹窗中点击别名旁的“编辑别名”图标。
在编辑别名窗口的下拉列表中选择您的设备并保存实体别名。
应用所有更改。
此时应能看到设备数据。

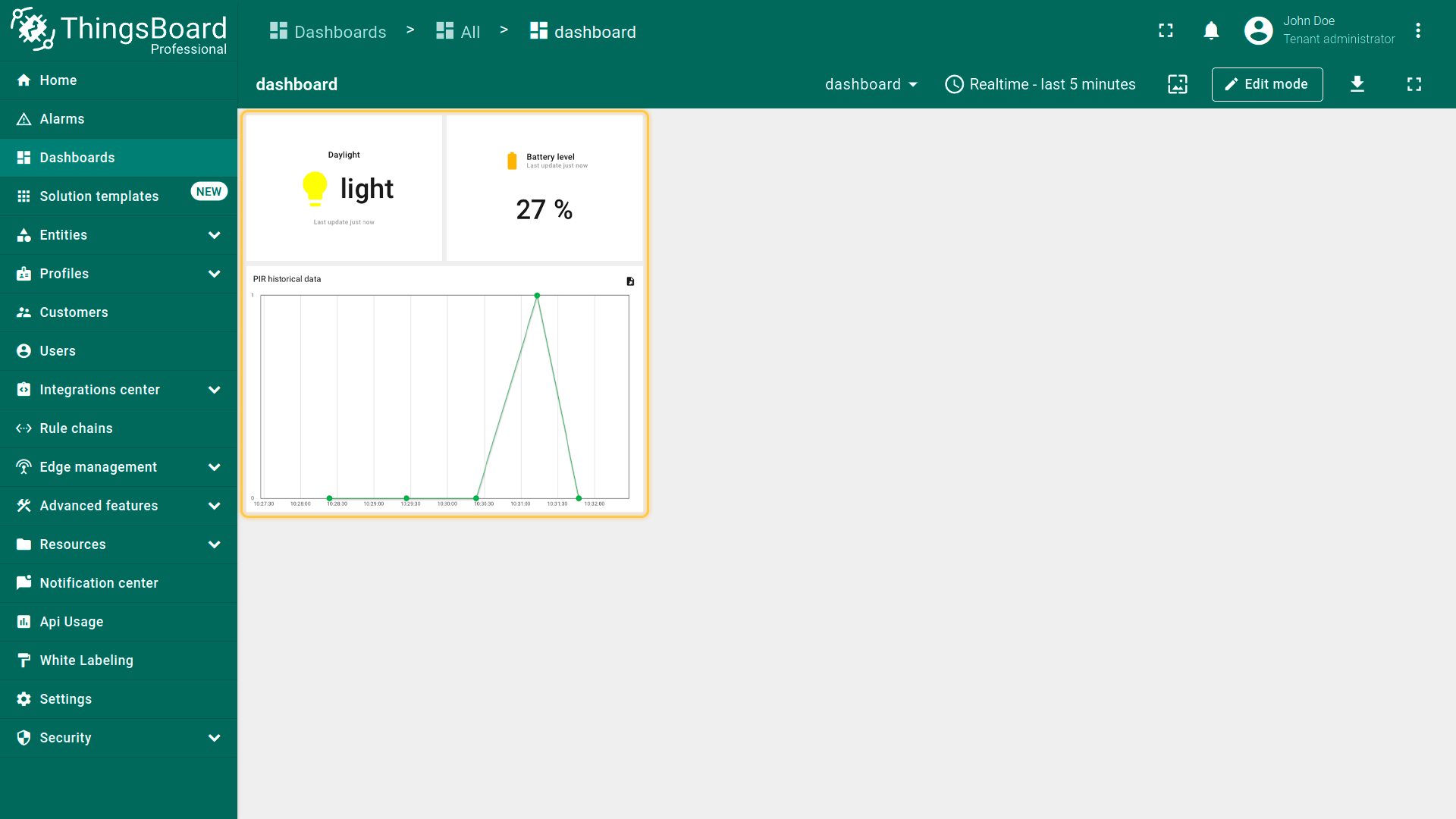

带数据的仪表板示例：
总结
现在您可以轻松将WS202 PIR & Light LoRaWAN® Sensor连接到ThingsBoard并开始发送数据。
进一步了解可查阅ThingsBoard文档， 学习创建仪表板可视化遥测、 配置告警规则实时监控设备行为等核心功能。
