Elastel EG500 是一款基于 Raspberry Pi CM4 的工业边缘计算网关。
适用于IoT网关、数据采集设备、工业控制器及边缘计算场景。
面向IIoT应用，具备：
- 工业接口：2× GbE、2× USB、1× RS485、1× RS232、6× DI、6× DO、3× ADC
- 连接方式：4G、LoRa、Wi-Fi/BLE、WiFi HaLow（802.11ah）
- 机箱：工业级稳定性与防护
本教程将使用Elastel EG500作为边缘网关，从RS485 Modbus温湿度传感器采集数据，采集DI状态并控制DO开关（接LED灯）。EG500将连接ThingsBoard实现数据可视化与LED控制。
前置条件
继续本指南前，需能访问ThingsBoard专业版。最简单的方式是使用ThingsBoard Cloud；也可按安装指南自行安装ThingsBoard。
还需准备：
- Elastel EG500 设备
- RS485 Modbus温湿度传感器
- LED灯

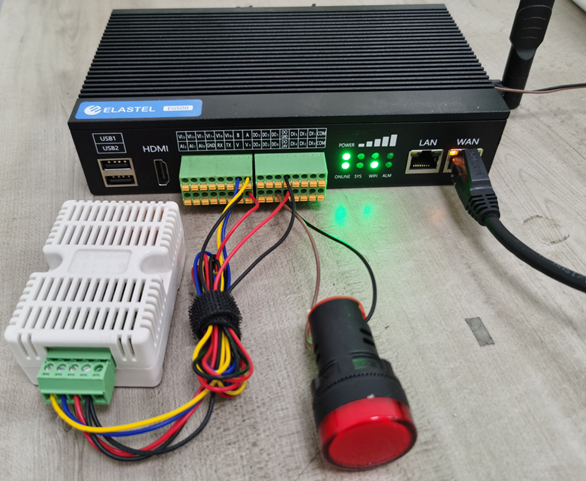

接线示意
在ThingsBoard中创建设备
1. 本例使用ThingsBoard Cloud

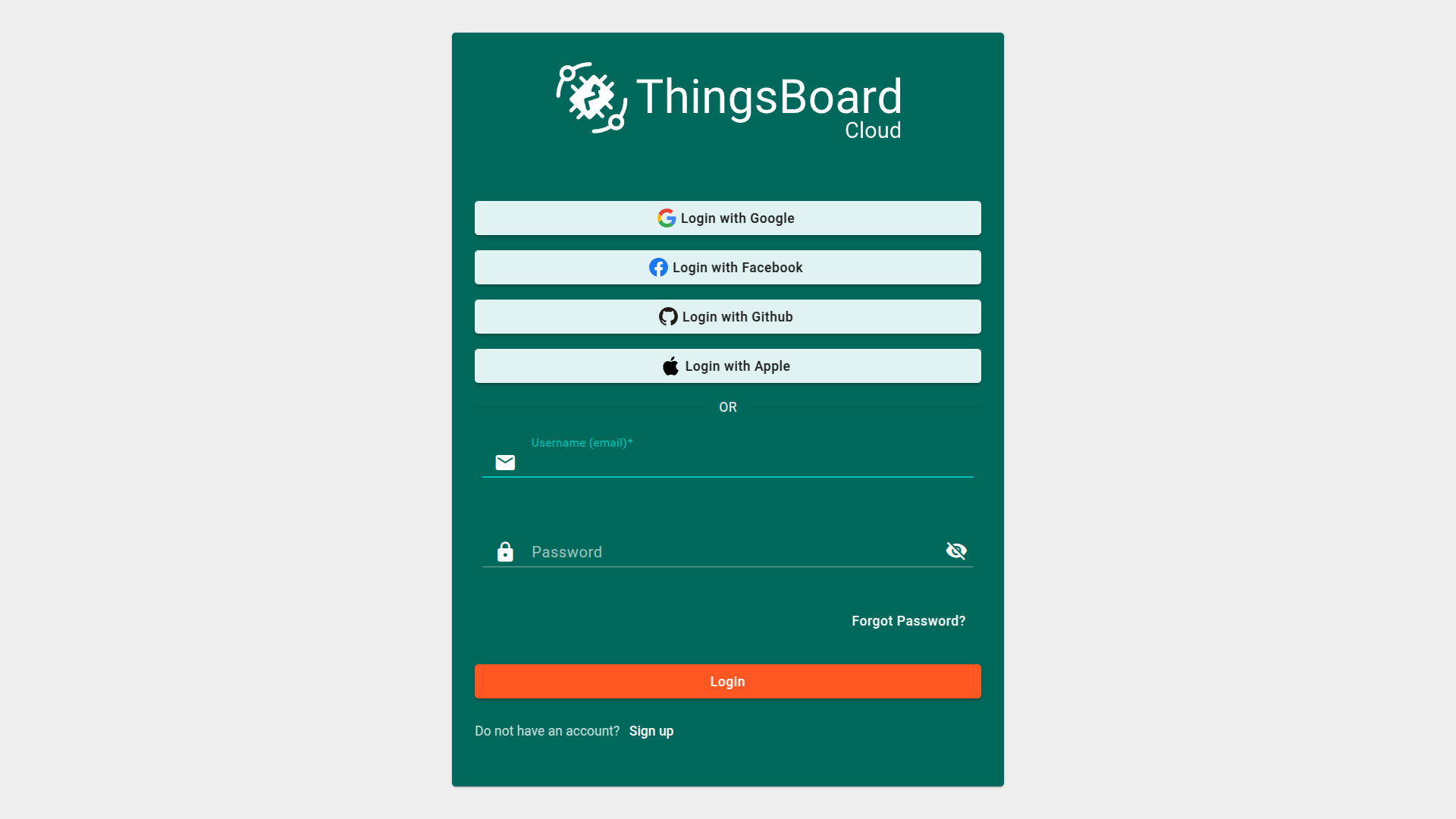

注册账户后 登录。
2. 在ThingsBoard中创建设备
进入 “实体” 下的 “设备” 页面，点击表格右上角 “+”，从下拉菜单选择 “添加新设备”。

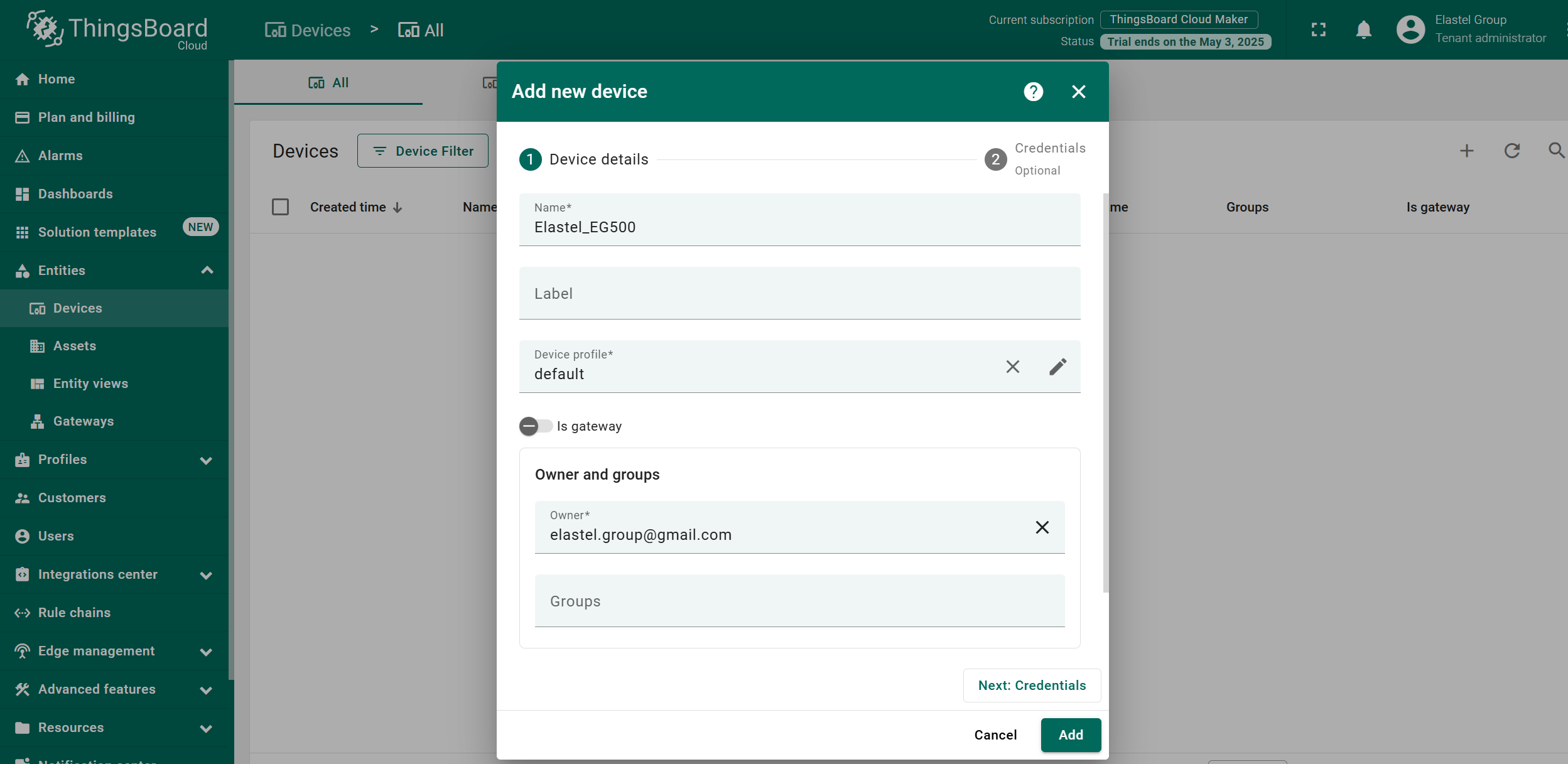

3. 输入设备名称（如 Elastel_EG500），点击 “添加”。

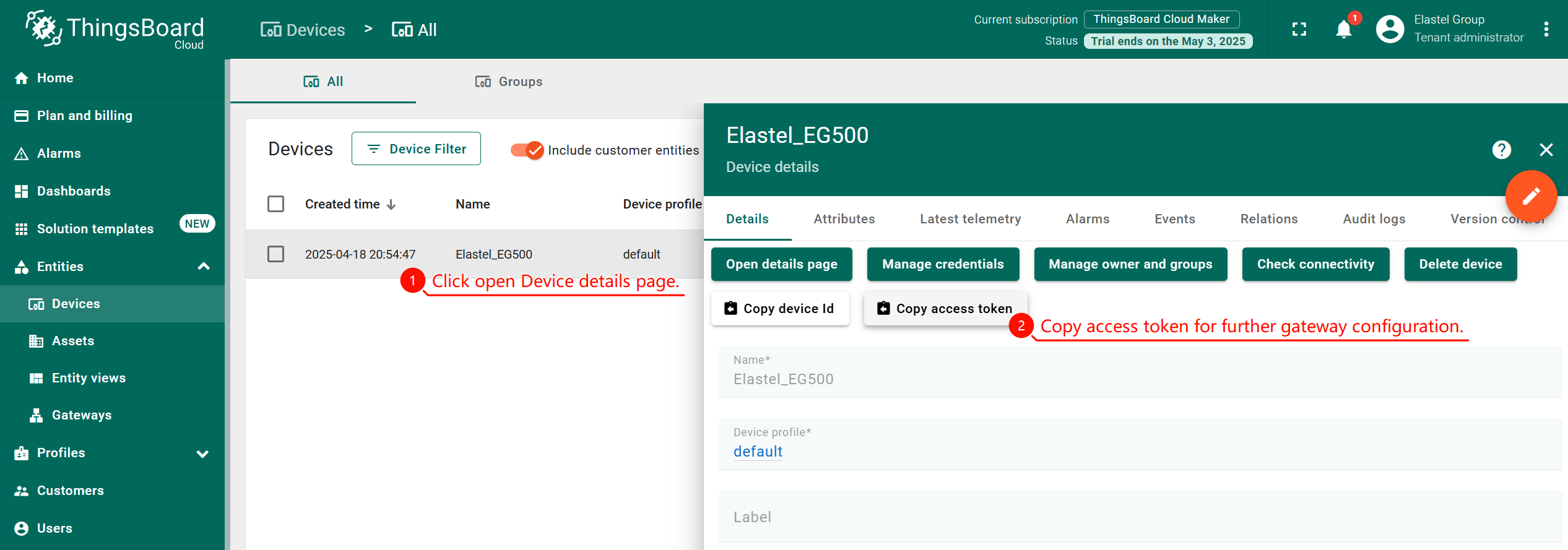

4. 复制并保存Access token
后续设备配置连接ThingsBoard Cloud时会用到。
Elastel设备配置
本步将配置Elastel EG500，从RS485 Modbus传感器采集数据并采集DI/DO状态。Elastel设备预装 Elastel IIoT网关软件ElastPro，提供基于网页的配置与数据采集设置。
1. 启动ElastPro
按 该指南 启动ElastPro。
2. 启用数据采集

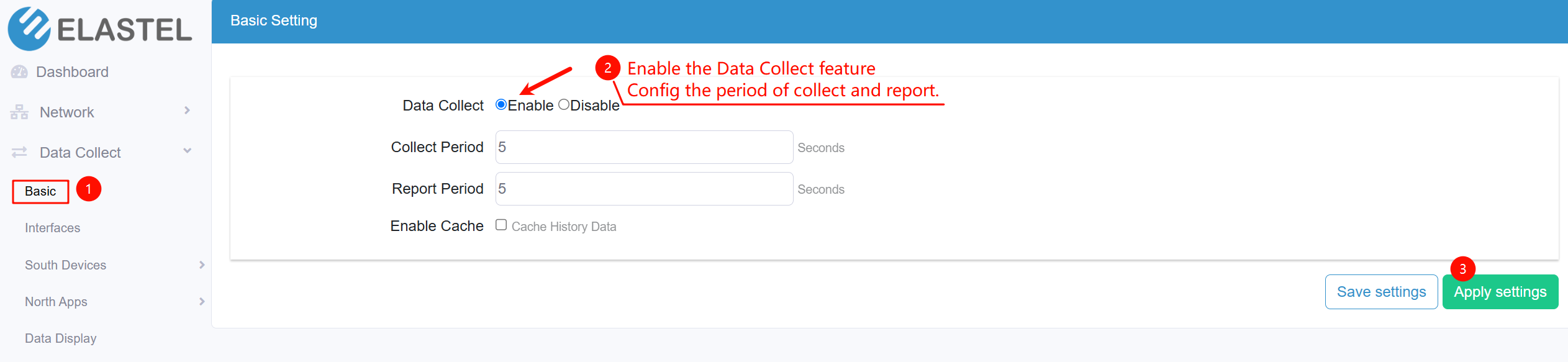

进入 Data Collect -> Basic，启用 Data collect，配置 Collect period、Report period，点击 “Apply settings”。
3. 配置RS485串口以采集Modbus传感器数据

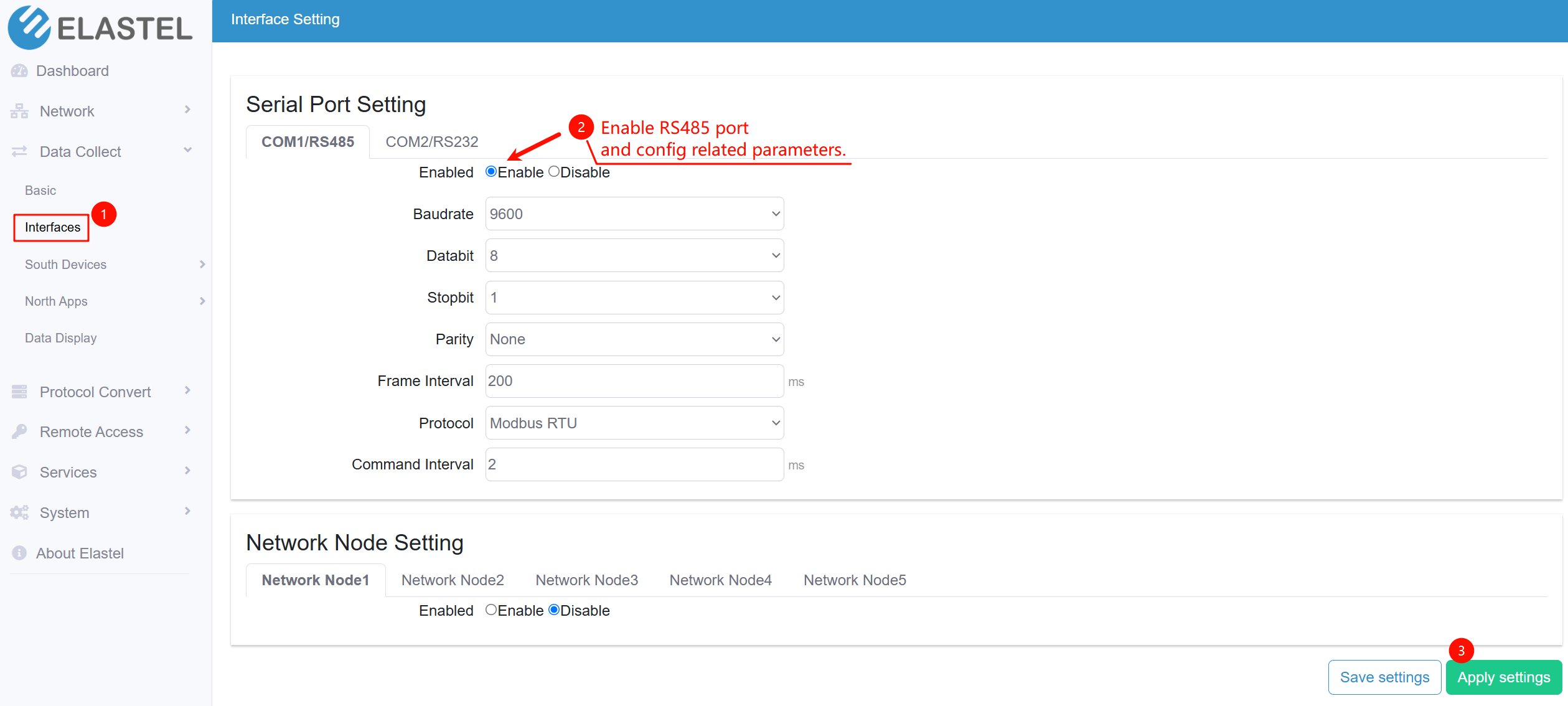

进入 Data Collect -> Interfaces，启用COM1 RS485以连接RS485 温湿度传感器，配置相关参数后点击 “Apply settings”。

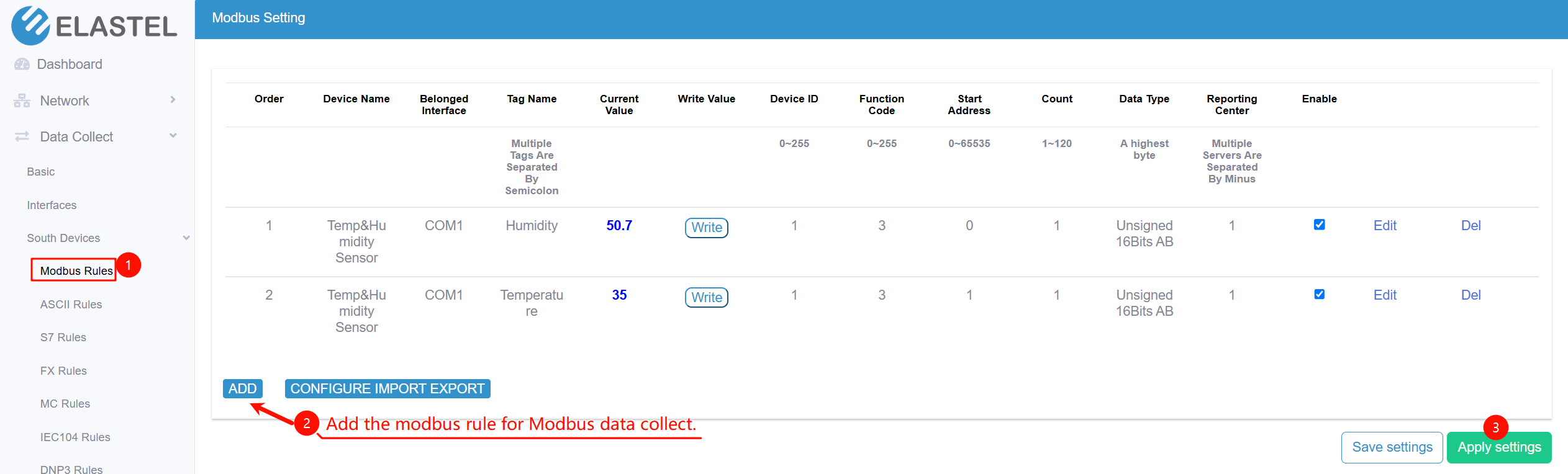

进入 Data Collect -> South Devices -> Modbus Rules，配置从 温湿度传感器 采集Modbus数据，然后 “Apply settings”。
4. 配置IO口以采集DI状态并控制DO

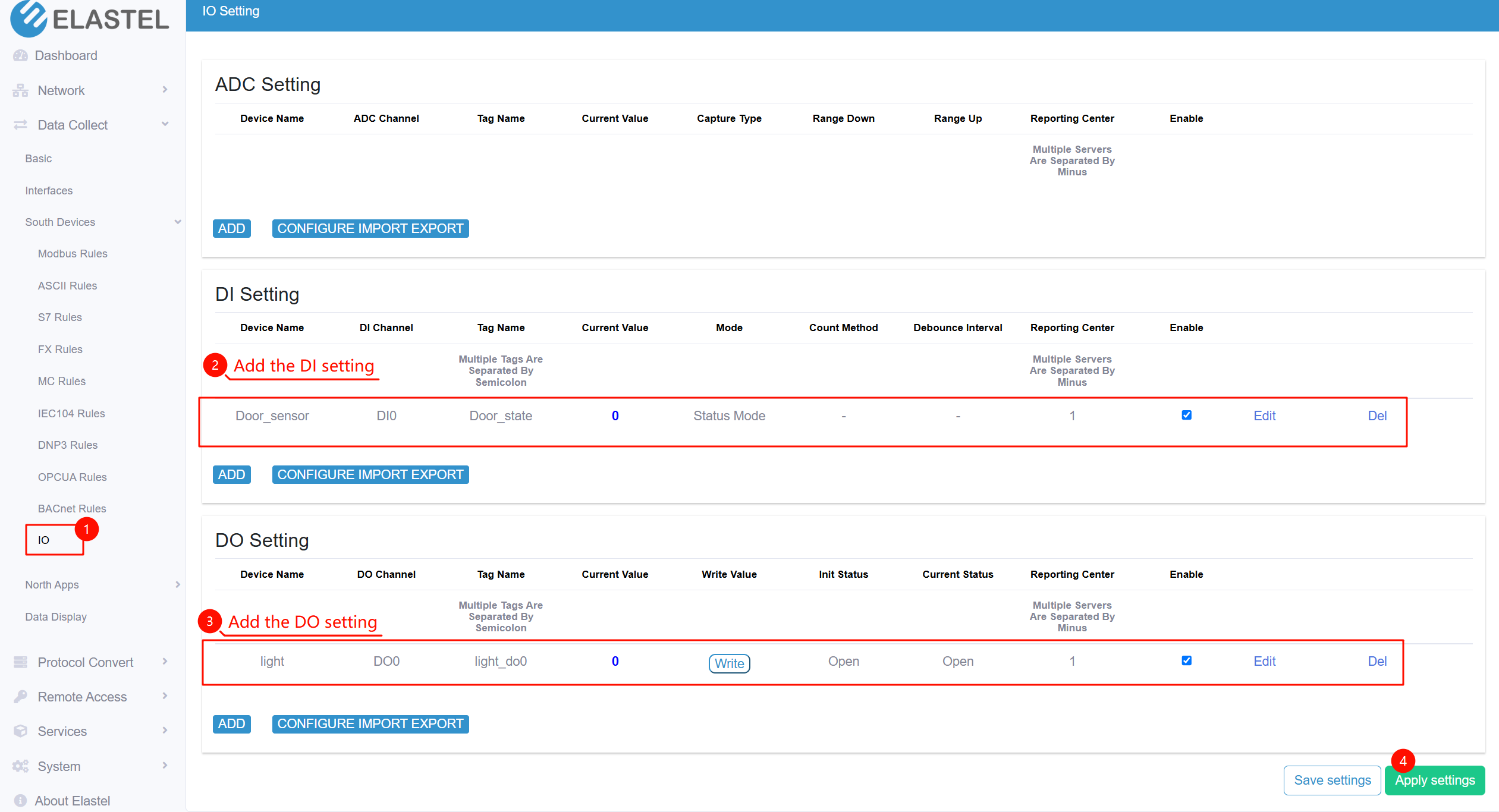

进入 Data Collect -> South Devices -> IO，添加DI、DO设置规则，配置参数后点击 “Apply settings”。
连接设备到ThingsBoard
进入 Data Collect -> North Apps -> Reporting Center，配置经MQTT连接ThingsBoard平台。
说明：若在ThingsBoard中使用自定义MQTT凭据，请在创建设备时在 下一步：凭据 → MQTT Basic 下设置，并在此处使用相同凭据。
更多配置选项请参考 ElastPro用户手册。
在ThingsBoard上查看数据

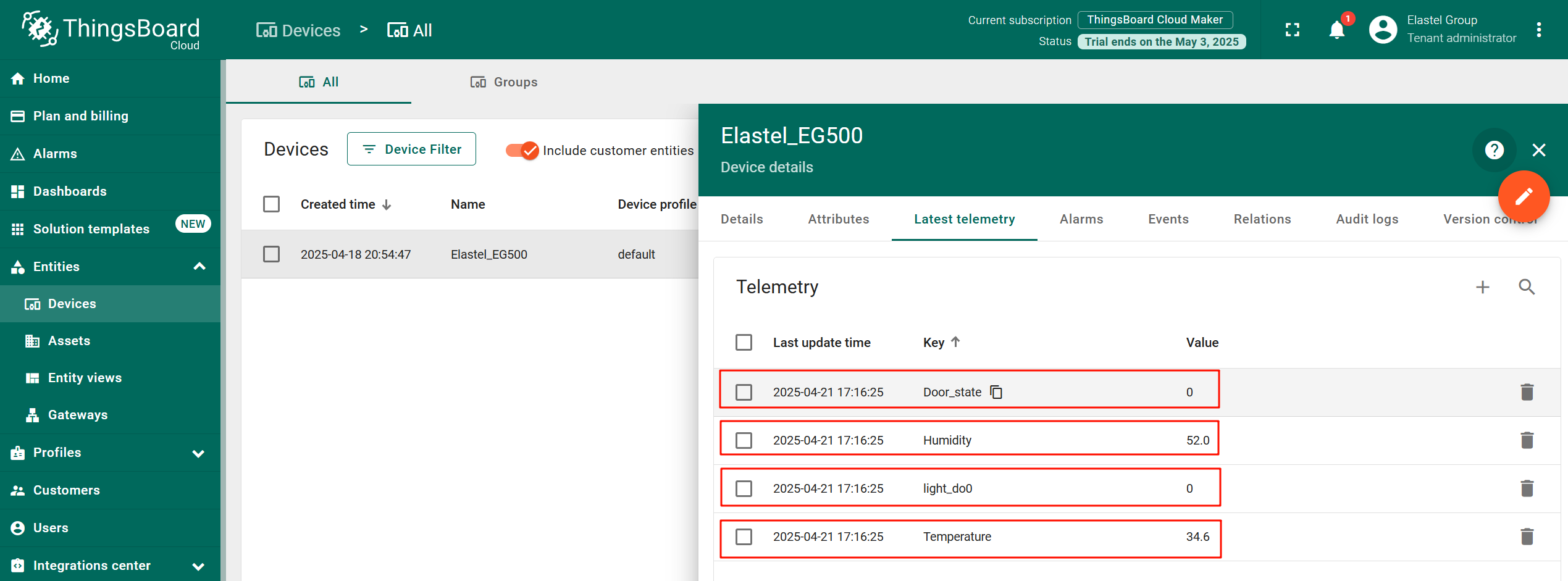

连接成功后，数据会出现在ThingsBoard中该设备的 最新遥测 选项卡下。

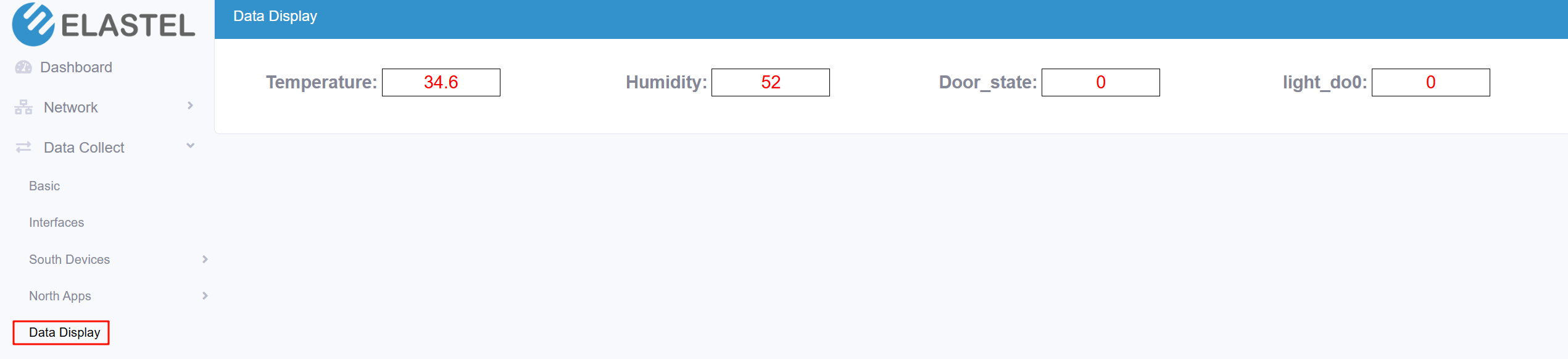

也可在EG500本地仪表板上查看数据。
创建仪表板
下面将Elastel EG500的数据展示到仪表板上。更多仪表板用法见此处。

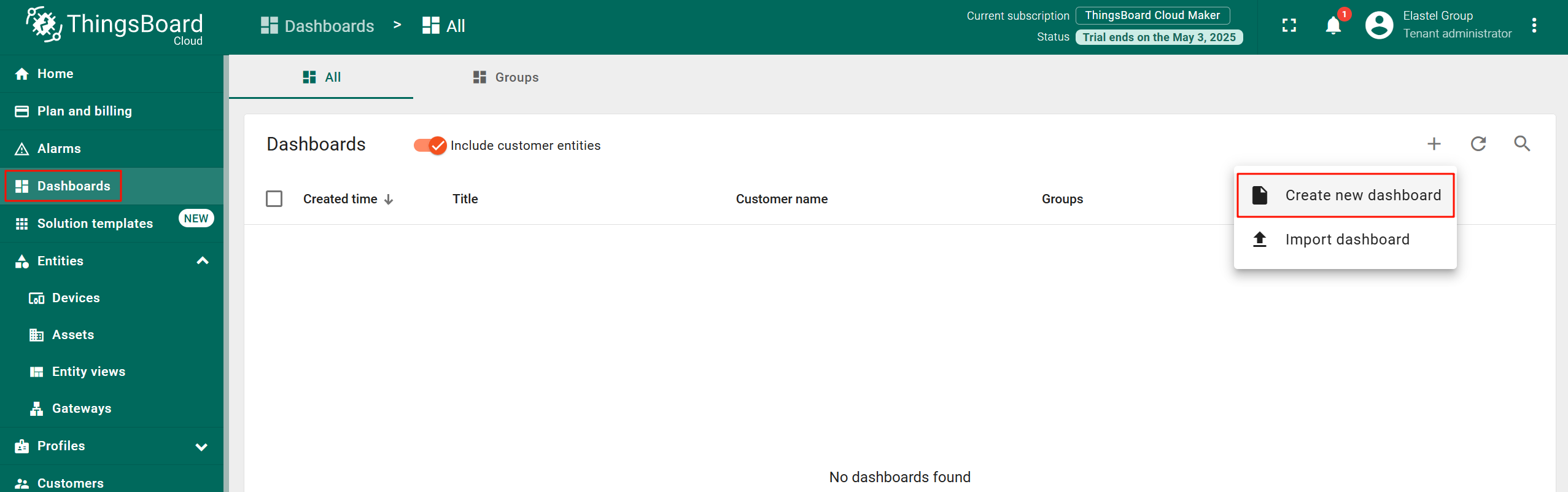

进入 “Dashboards” 页面，点击表格右上角 “+”，从下拉菜单选择 “创建新仪表板”。输入仪表板标题后点击 “添加”。

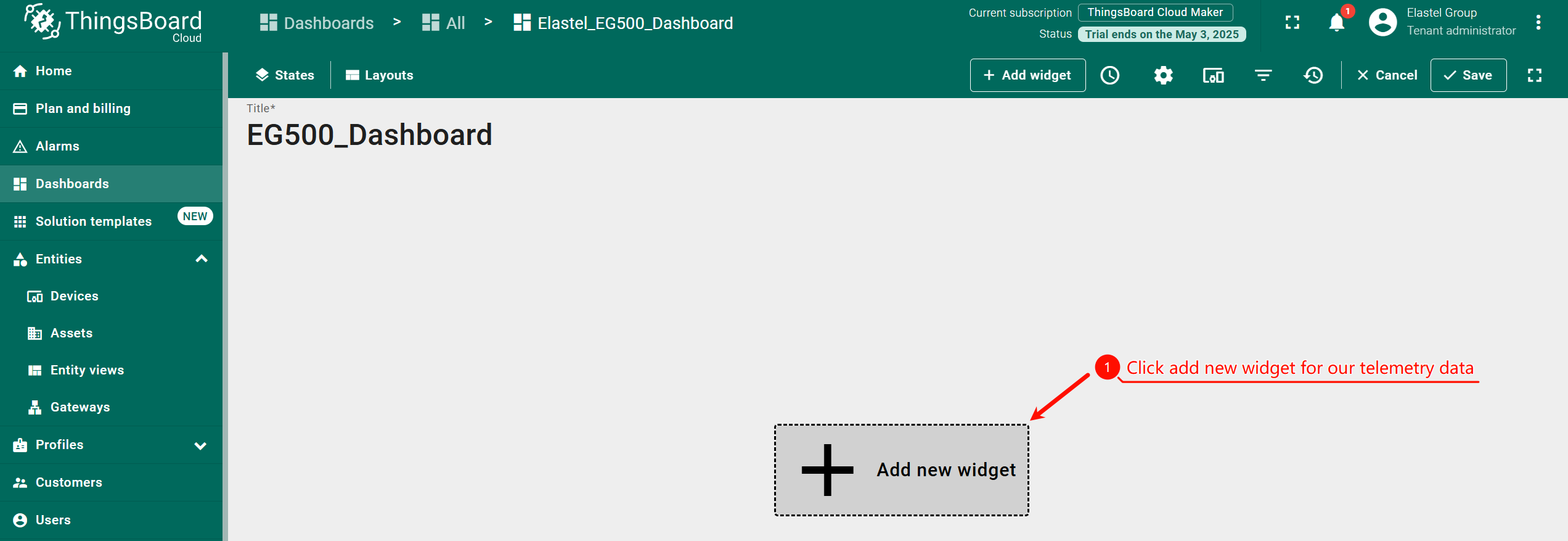

在仪表板编辑页点击“+ 添加新部件”按钮，添加部件以展示遥测数据。

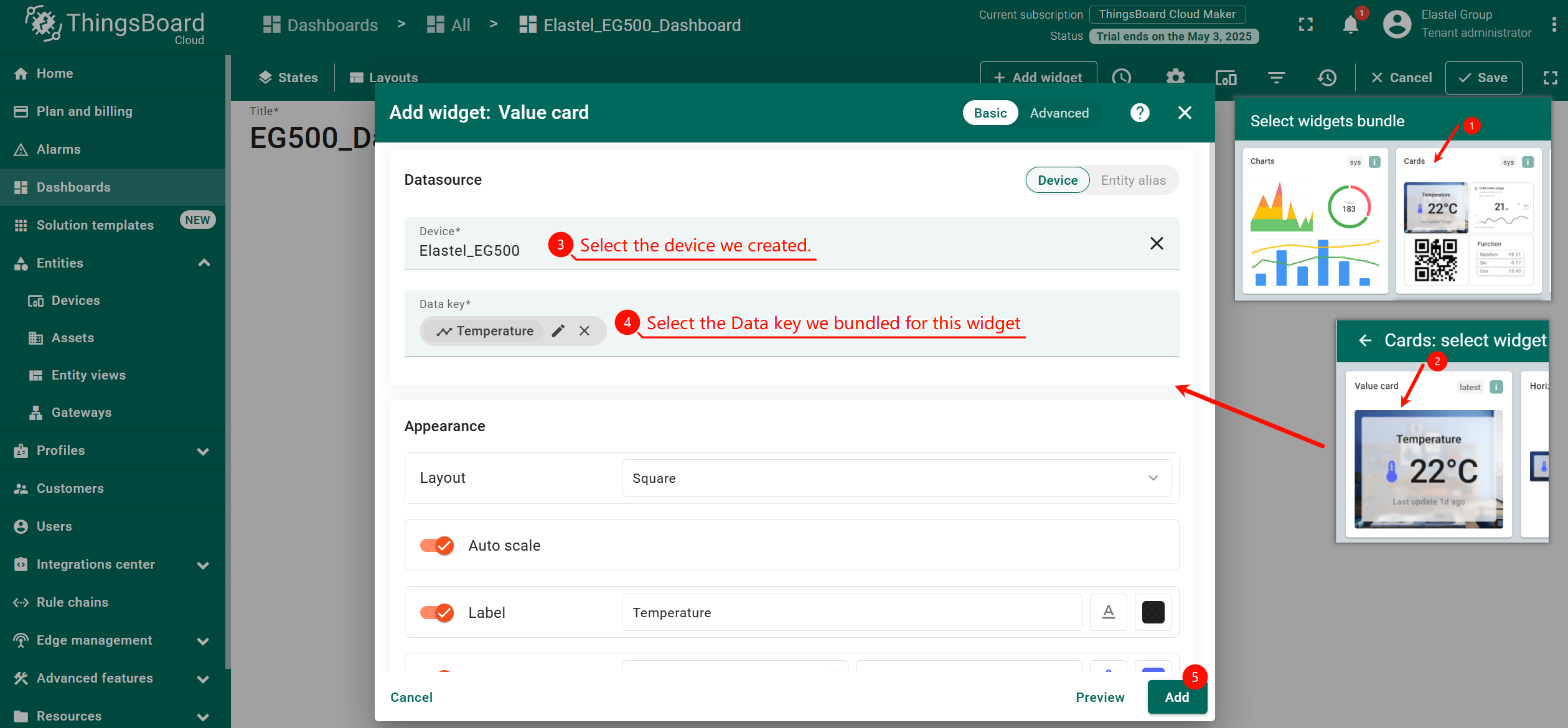

选择合适部件模板并配置数据源。例如选择 Value card 显示“Temperature”数据，将EG500设备的“Temperature”数据键添加为数据源。

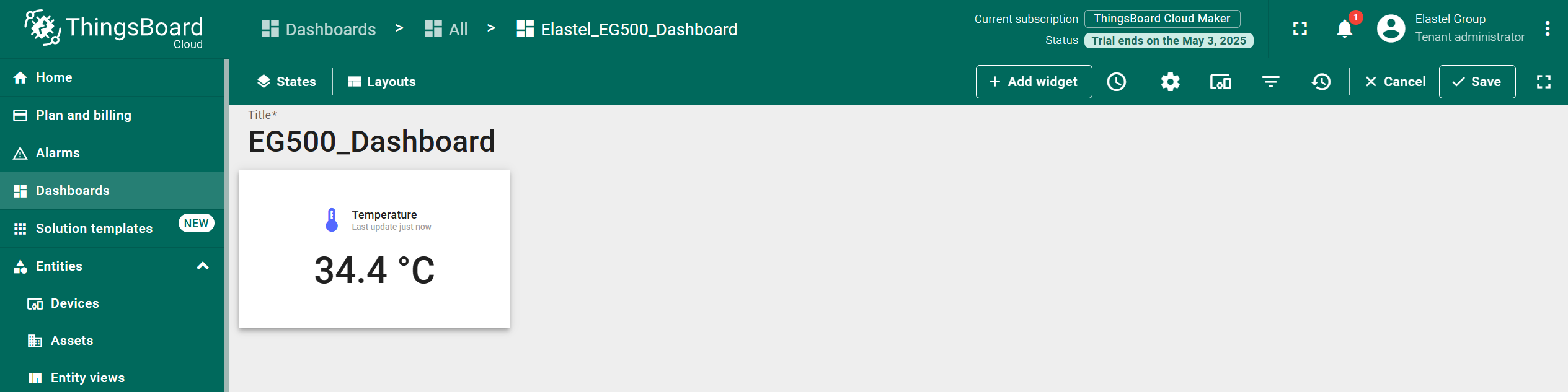

完成部件配置后点击 “添加”。此时已添加显示实时温度值的部件。

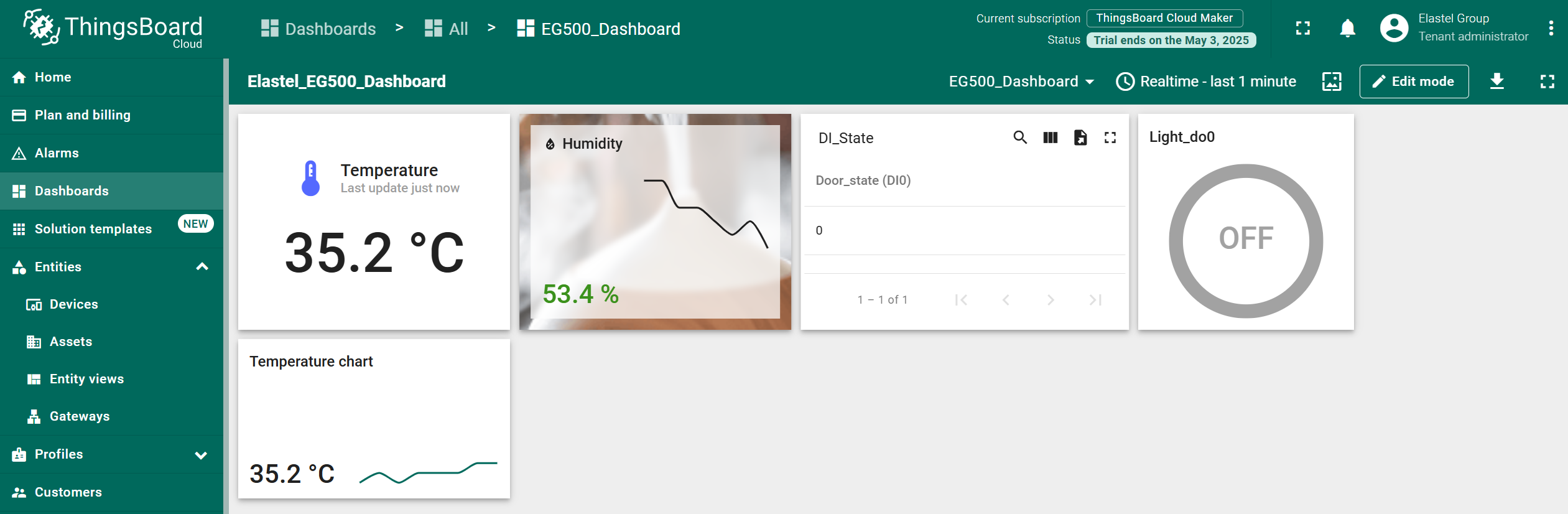

同理添加部件以显示 湿度、门状态 数据，并添加 “Power button” 部件控制指示灯开关。
完成仪表板配置后点击 “保存”。
即可得到用于展示数据并控制DO（LED灯）的可视化仪表板。
效果演示
总结
按本指南操作即可将Elastel IIoT网关与ThingsBoard集成。Elastel的易用Web界面与ThingsBoard的可视化能力可使边缘到云端的连接无缝完成。
