如何将 DSGW-210 Smart Gateway Hub 连接至 ThingsBoard？

Hardware type: Gateways
Connectivity: Bluetooth, Zigbee, LTE, WIFI, Ethernet
Industry: Smart Buildings, Industrial Manufacturing
Use cases: Smart energy, Environment Monitoring, Smart Office, Smart Retail, Smart Farming, Fleet Tracking, Health Care, Air Quality Monitoring, Waste Management, Tank Level Monitoring
Platforms: Community Edition, Professional Edition, Cloud

概述
前置条件
产品概要
硬件框图
与ThingsBoard集成
故障排查
联系我们

概述

DSGW-210智能网关是一款支持多协议和边缘计算功能的物联网网关。它为各类无线物联网设备提供可靠的连接。网关采用模块化架构，可灵活定制蜂窝网络、蓝牙、Wi-Fi、以太网、USB、ZigBee、Z-Wave及锂电池备份等多种功能。

前置条件

继续本指南前，需准备以下内容：

产品概要

• 支持5V USB Type-C供电

• 支持IEEE802.11ac/a/n/g/b协议

• 支持4G LTE CAT M1、CAT1

• 支持蓝牙5.2

• 支持ZigBee 3.0

• 支持Z-WAVE

• 一个WAN/LAN可切换网口

• 支持USB 2.0

• 内置锂电池备份

硬件框图

Block-diagram for Cortex

与ThingsBoard集成

ThingsBoard配置

以下为ThingsBoard中的配置步骤，我们将在localhost服务器上进行演示。您可以使用ThingsBoard Cloud或自行安装平台实例。

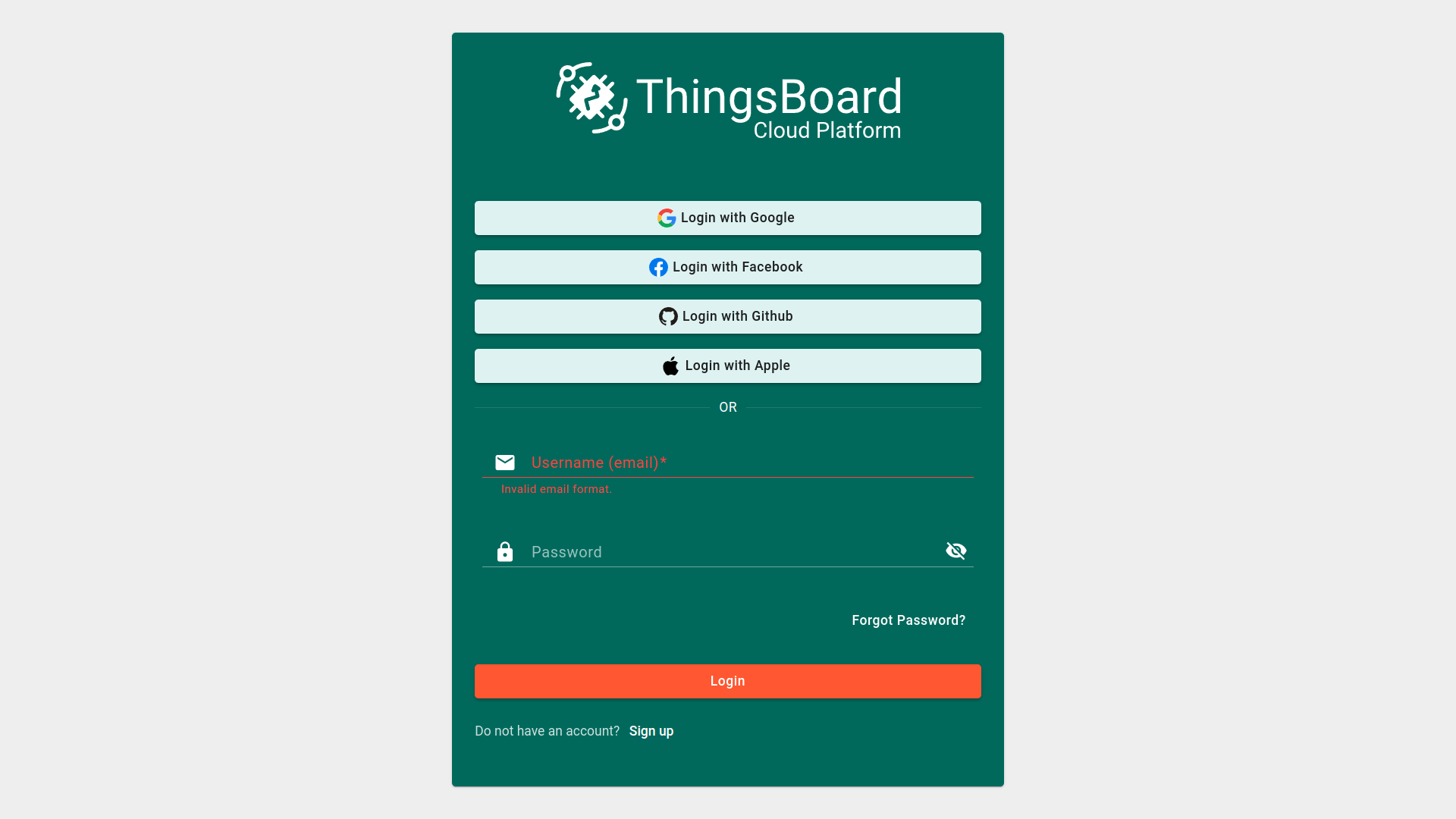

[步骤1.1] 注册并登录ThingsBoard Cloud；

Thingsboard login screen

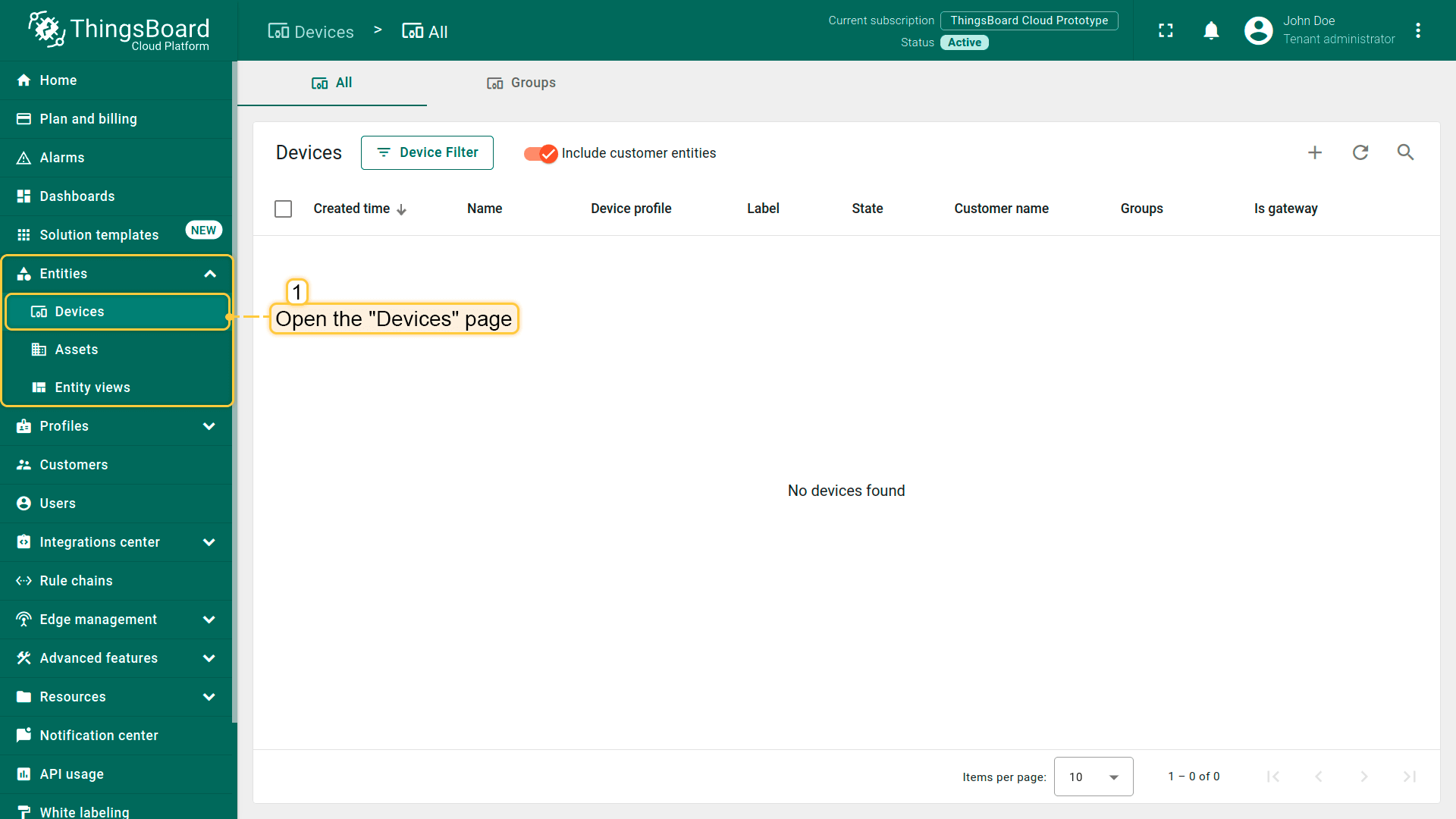

[步骤1.2] 进入”实体”部分的”设备”页面；

Device management choosing

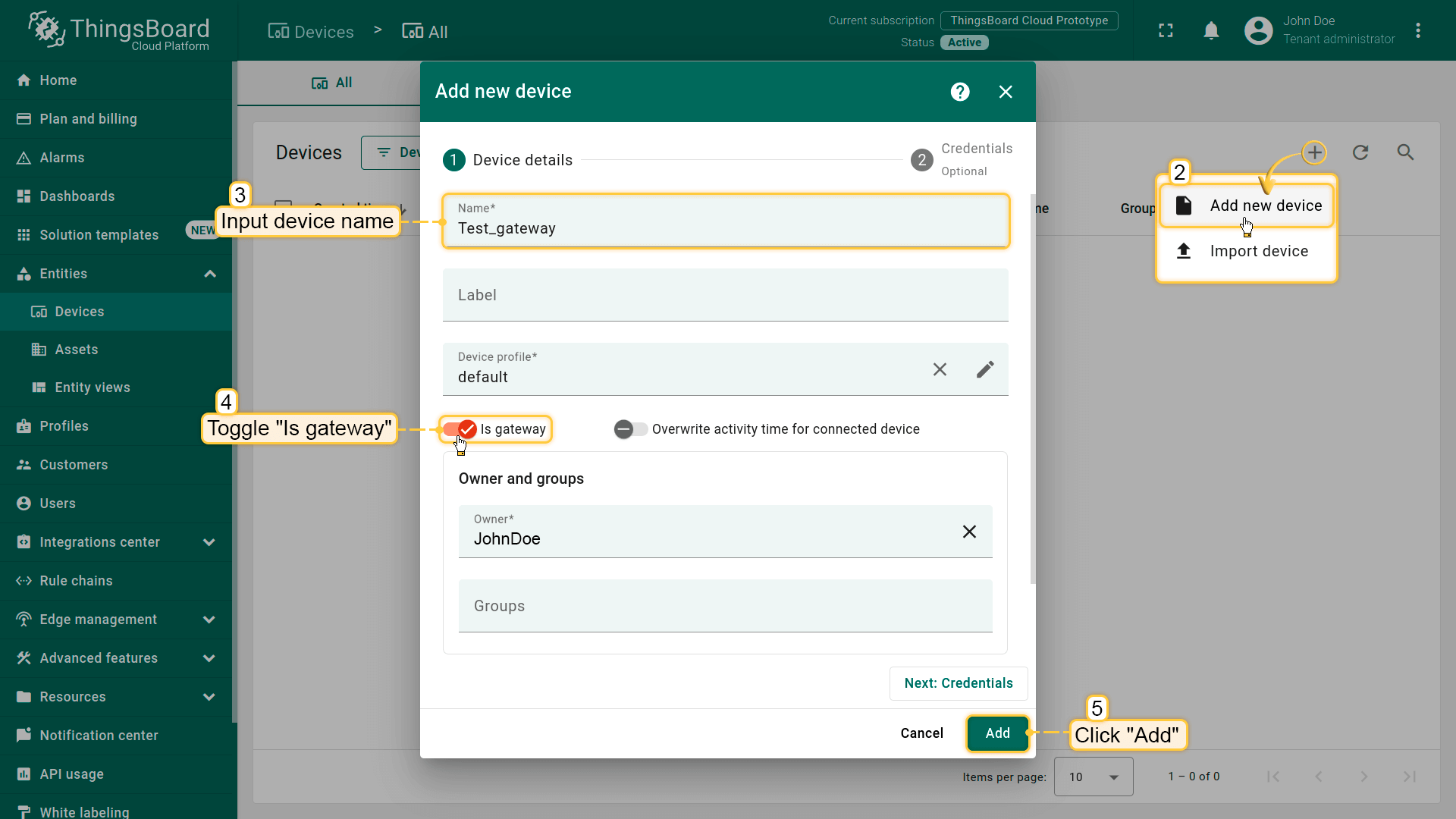

[步骤1.3] 点击表格右上角的”+”图标，从下拉菜单中选择”添加新设备”。填写设备名称（以Test_gateway为例），开启”是否网关”选项，点击”添加”；

Press plus sign to add new device

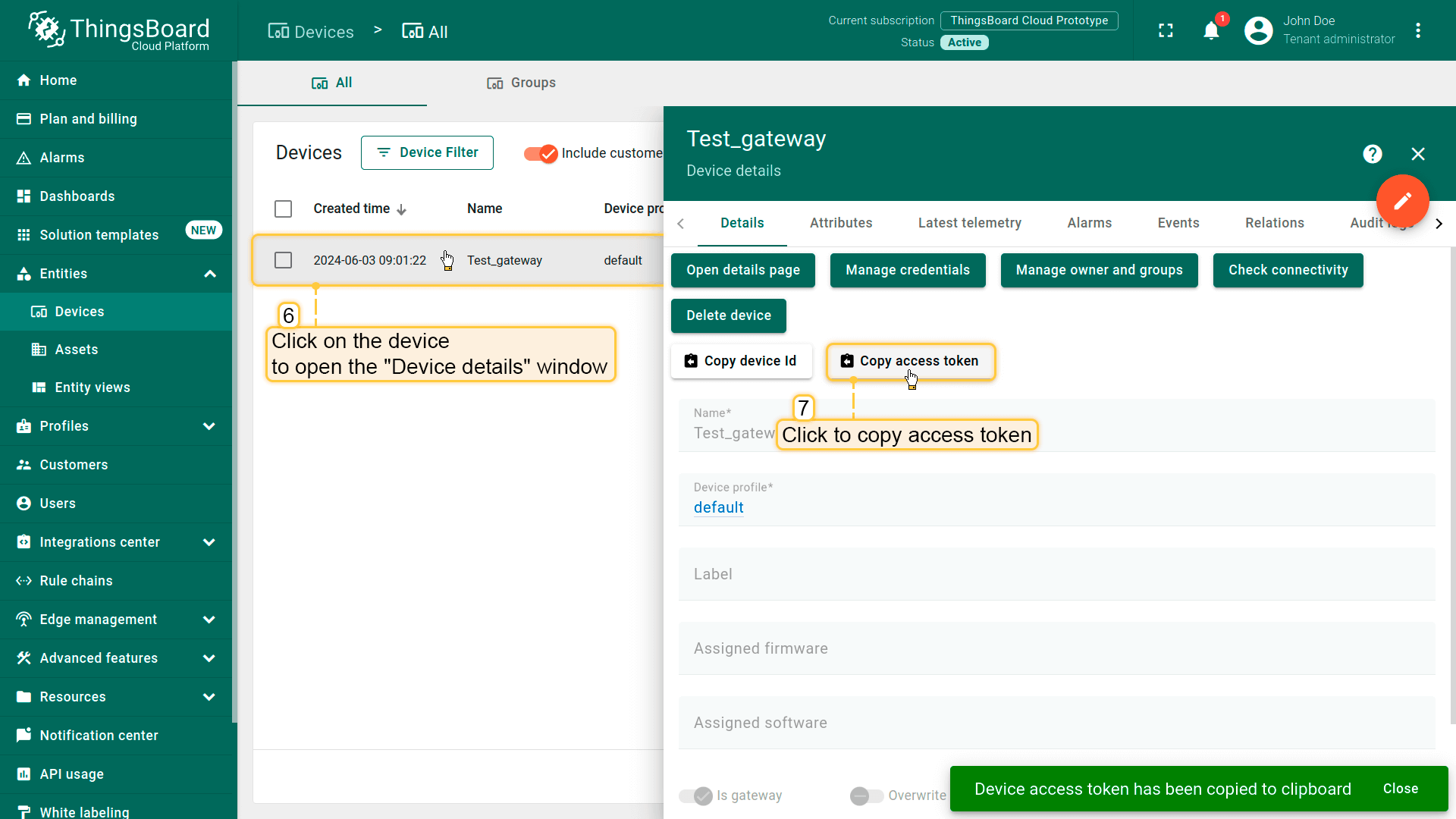

[步骤1.4] 复制访问令牌，保存以供网关连接ThingsBoard Cloud时使用。

Press plus sign to add new device

设备配置

[步骤2.1] 使用以下凭证登录网关：
- 用户名：root
- 密码：root

Authorization screen

[步骤2.2] 切换到”IOT Services”→”Cloud Config”部分；

Choosing cloud config item from IoT Servicees menu item

[步骤2.3] 填入ThingsBoard Cloud的凭证信息：
- ThingsBoard Server：localhost
- Server Port：1883
- 填入步骤1.4中获取的访问令牌

Filling credentials in Cloud Config

补充信息

[步骤3.1] 在ThingsBoard Cloud中检查连接状态；

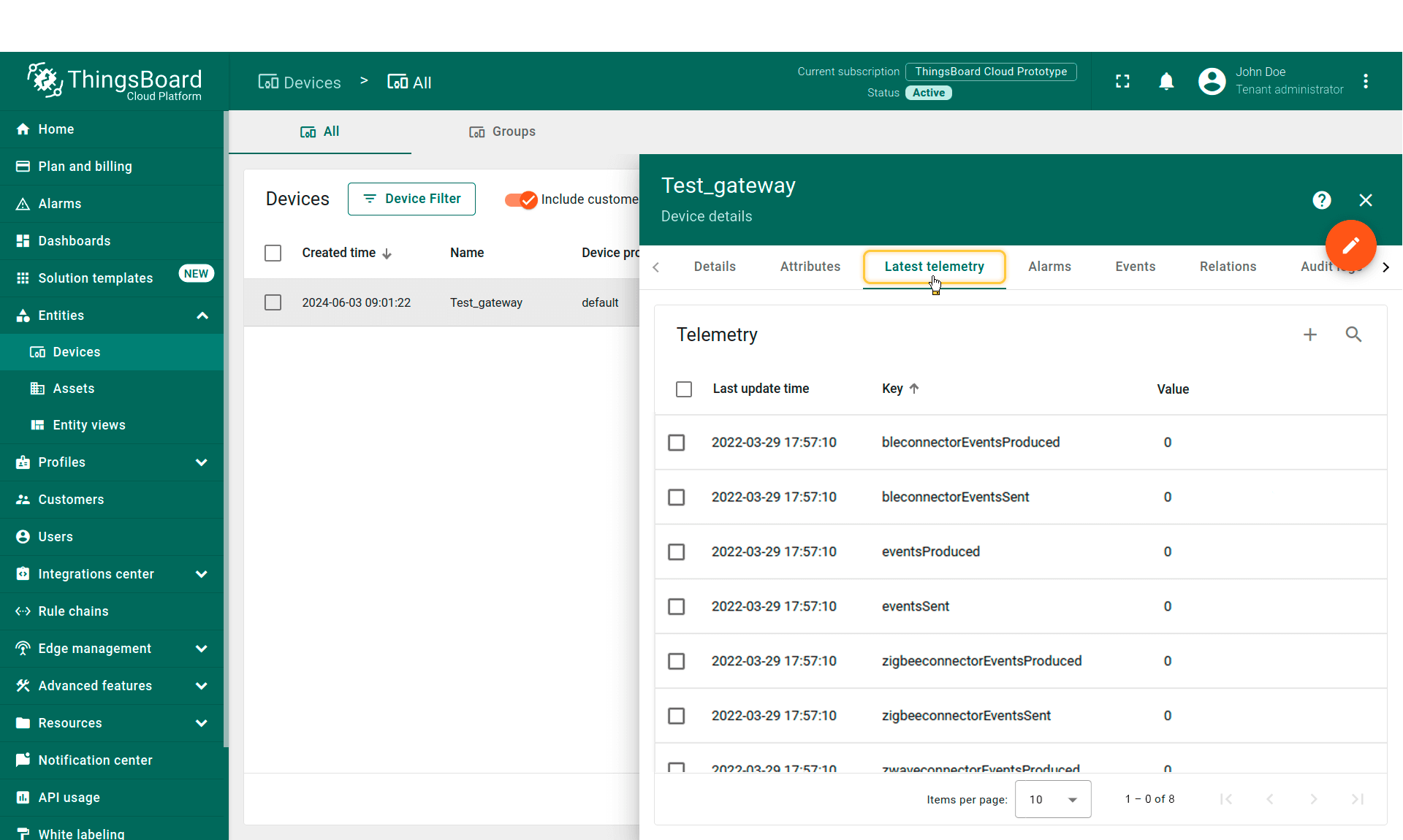

[步骤3.1.1] 从网关的最新遥测数据可以看到，服务器已正确接收到连接信息；

Latest telemetry screen

[步骤3.1.2] 激活并连接附近的血氧仪，查看其上报的数据；

Bluetooth device screen

[步骤3.1.3] 设备已正确注册到ThingsBoard服务器，血氧仪数据已在云端接收；

Timeseries table example

[步骤3.1.4] 使用另一个Zigbee温湿度传感器进行测试；

Added device screen

[步骤3.1.5] 手动触发传感器上报数据，可在图表中查看上传的数据。

Timeseries bar chart example

故障排查

错误指示

LED状态	可能原因及解决方案
蓝灯持续闪烁	网关正在重启
红灯闪烁	网关未连接到云服务器，正在尝试重连
红灯常亮	网络断开，请检查网络连接
黄灯亮起	网关电量低，请为网关充电

联系我们

如有其他集成相关问题，请联系 sales@dusunremotes.com
